1 Odbiornik Trimble R10 GNSS

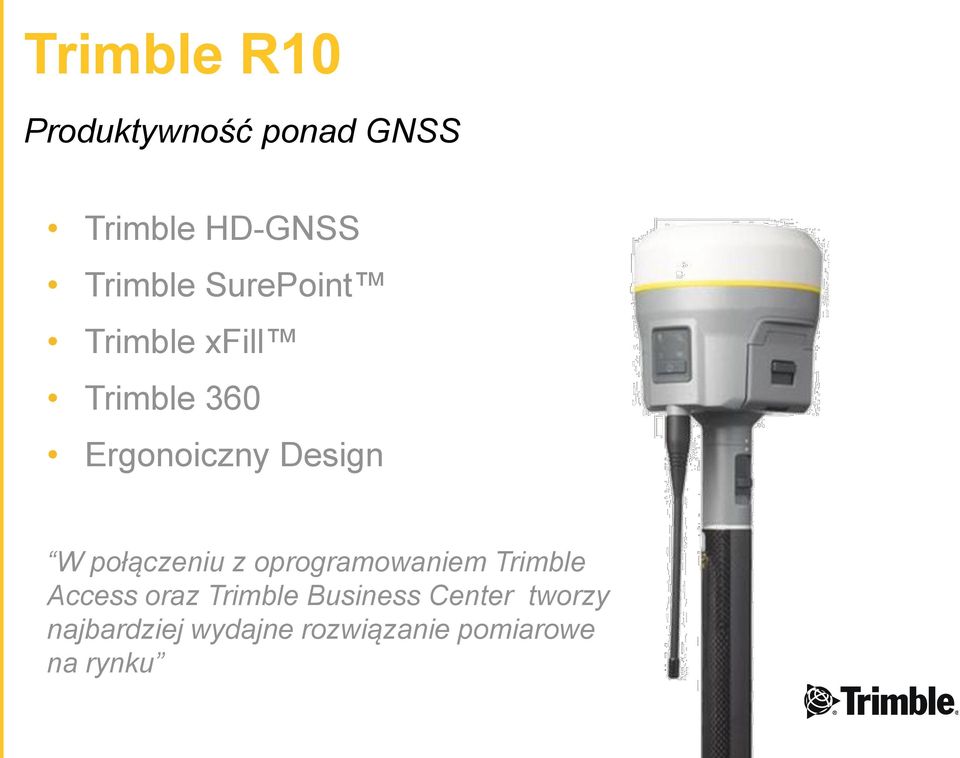

2 Trimble R10 Produktywność ponad GNSS Trimble HD-GNSS Trimble SurePoint Trimble xfill Trimble 360 Ergonoiczny Design W połączeniu z oprogramowaniem Trimble Access oraz Trimble Business Center tworzy najbardziej wydajne rozwiązanie pomiarowe na rynku

3 Portfolio GNSS Trimble Trimble R10 Produktywność ponad GNSS Trimble R8 Lider technologii GNSS Trimble R6 Elastyczny, gotowy na wszystko Trimble R4 Idealny, kiedy liczy się każdy punkt

4 Trimble R10 Wstęp Antena GNSS Klawiatura Slot SIM Bateria Antena UHF Porty Adapter szybkiego montażu

5 Trimble R10 Wstęp Lemo (RS-232) Antena Radio UHF Lemo (USB) Szybkozłączka

6 Trimble R10 Produktywność ponad GNSS Trimble HD-GNSS Trimble SurePoint Trimble xfill Trimble 360 Ergonomiczny Design W połączeniu z oprogramowaniem Trimble Access oraz Trimble Business Center tworzy najbardziej wydajne rozwiązanie pomiarowe na rynku

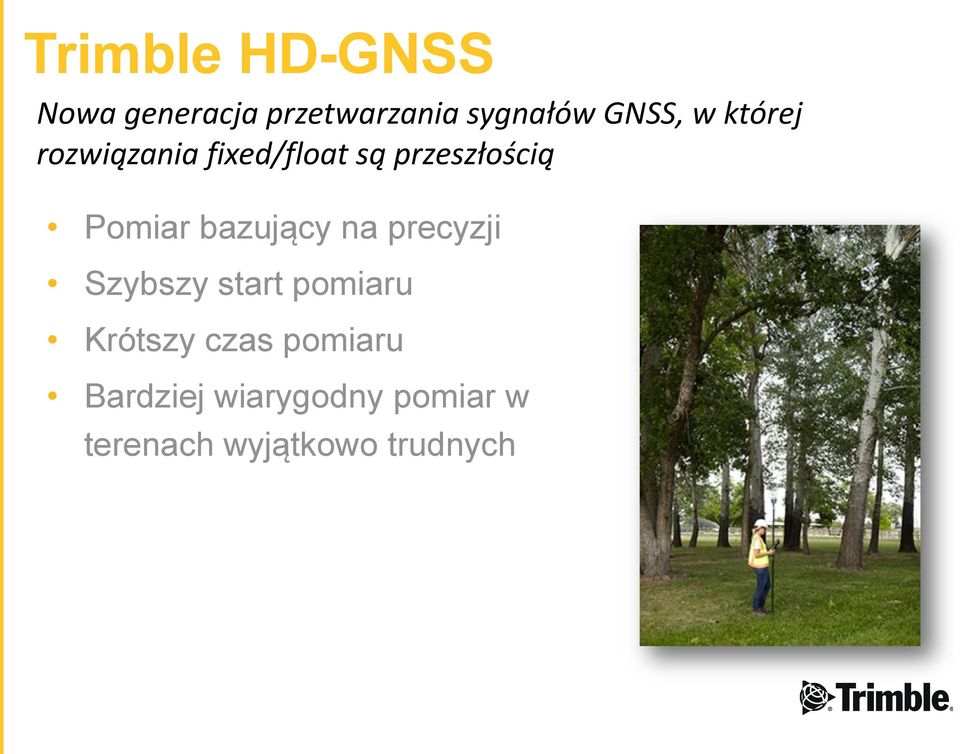

7 Trimble HD-GNSS Nowa generacja przetwarzania sygnałów GNSS, w której rozwiązania fixed/float są przeszłością Pomiar bazujący na precyzji Szybszy start pomiaru Krótszy czas pomiaru Bardziej wiarygodny pomiar w terenach wyjątkowo trudnych

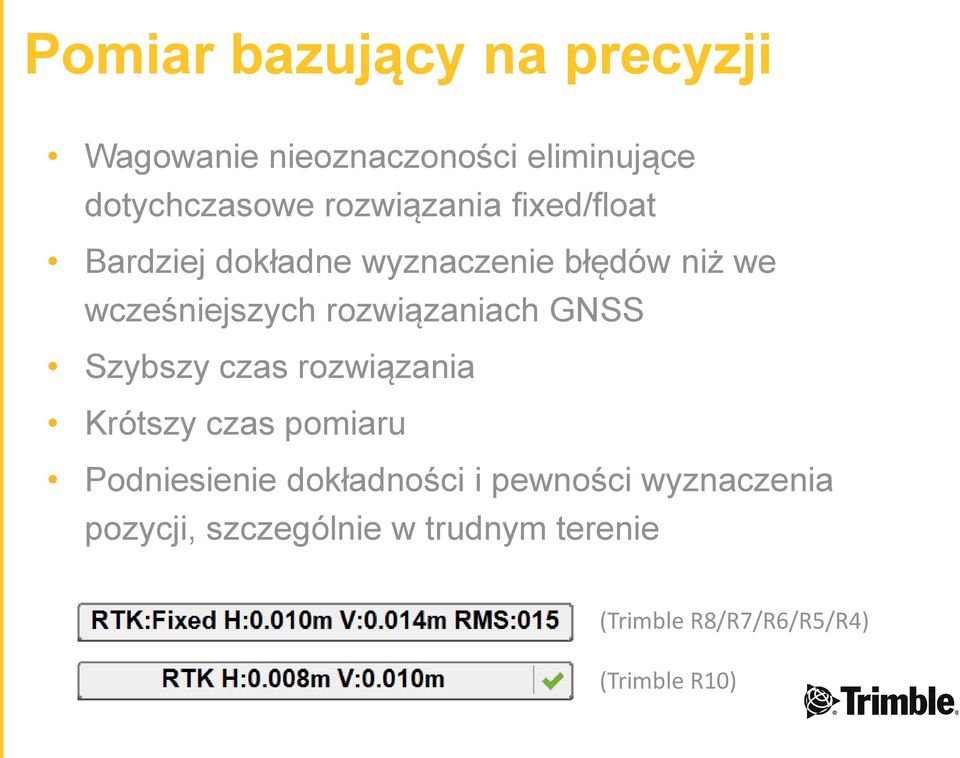

8 Pomiar bazujący na precyzji Wagowanie nieoznaczoności eliminujące dotychczasowe rozwiązania fixed/float Bardziej dokładne wyznaczenie błędów niż we wcześniejszych rozwiązaniach GNSS Szybszy czas rozwiązania Krótszy czas pomiaru Podniesienie dokładności i pewności wyznaczenia pozycji, szczególnie w trudnym terenie (Trimble R8/R7/R6/R5/R4) (Trimble R10)

9 Trimble Access Rozwiązanie Szacowana dokładność pozioma Czy szacowana precyzja zgadza się z tą zdefiniowaną przez użytkownika? (domyślnie H: 15 mm / V: 20 mm) Szacowana dokładność pionowa

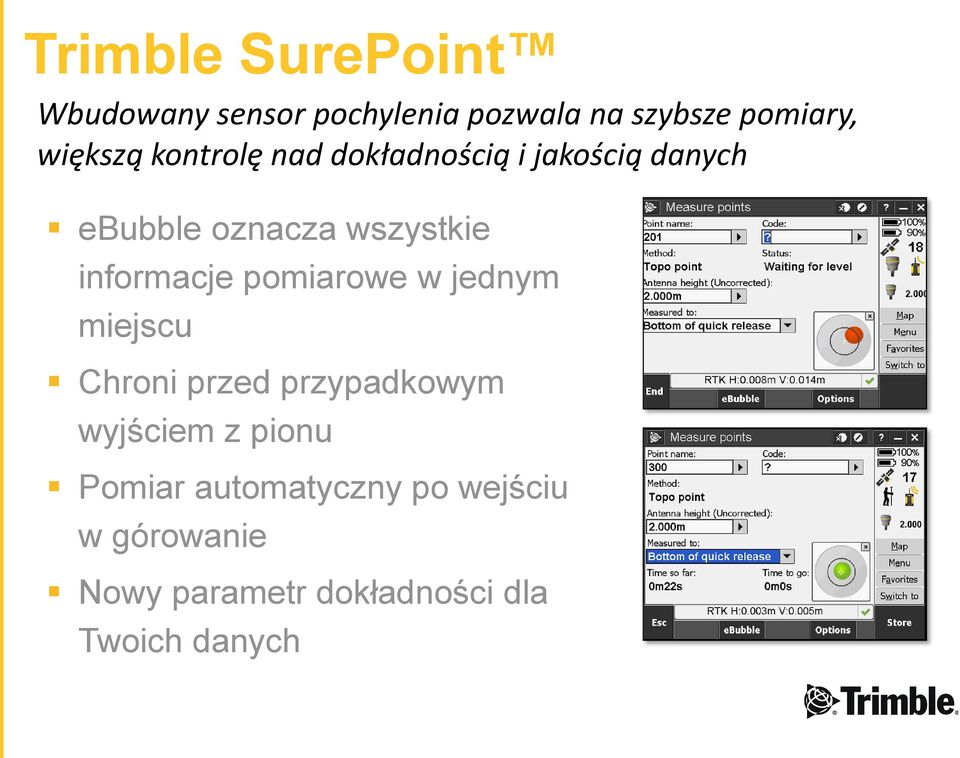

10 Trimble SurePoint Wbudowany sensor pochylenia pozwala na szybsze pomiary, większą kontrolę nad dokładnością i jakością danych ebubble oznacza wszystkie informacje pomiarowe w jednym miejscu Chroni przed przypadkowym wyjściem z pionu Pomiar automatyczny po wejściu w górowanie Nowy parametr dokładności dla Twoich danych

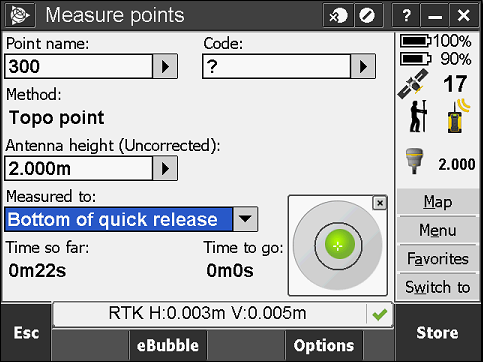

11 ebubble Elektroniczna libella może być używana wraz z tradycyjną Wciśnij CTRL + L by zobaczyć lub ukryć ebubble Bubble jest wbudowana w przedni panel LED odbiornika Trimble R10 Kalibracja Wykonywana w oprog. Trimble Access (Ustawienia odbiornika) Stawiamy Trimble R10 na uprzednio spoziomowanym statywie

12 Ochrona pionowości Chroni przed przypadkowym wyjściem z pionu w terenie Ostrzeżenie o wyjściu z górowania libelli, podczas pomiaru lub zapisu danych Pomocna w terenach gdzie nie widzimy libelli tradycyjnej Możliwość wyłączenia

13 Auto Pomiar/Zapis Tysiące punktów mogą być zapisane za jednym wciśnięciem przycisku Zmierz Pomiar rozpoczyna się, kiedy libella znajduje się w zakresie górowania (domyślnie: 0.020m) Auto Zapis po dwóch interwałach i na następny punkt 0.010m 0.020m 0.030m

14 Nowy poziom dokładności Geodeci zapisują surowe dane Wartości libelli są zapisywane przy każdym pomiarze i mogą być przeglądane w Trimble Business Center

15 Trimble xfill Powered by Trimble RTX Technology Możliwość kontynuowania pomiarów nawet w trakcie braku przepływu danych ze stacji bazowej Więcej ciągłego pomiaru Mniej przerw

16 Własność i użytkowanie Trimble Trimble xfill jest nową technologią bazującą na technologii Trimble RTX, która wykorzystuje światową sieć stacji referencyjnych do generowania korekt

17 Satelity Geostacjonarne Kiedy utracisz chwilowo połączenie ze stacją bazową, Trimble xfill użyje informacji (korekt) dostarczanych drogą satelitarną, aby wypełnić luki w korektach

18 Specyfikacja Rozwiązanie Trimble xfill zmienia się w czasie Poziomo: RTK* + 10mm / min Pionowo: RTK* + 20mm / min UWAGA: Twoja stacja bazowa musi znajdować się w odległości 1m we współrzędnych WGS-84. Użyj przycisku Tutaj, by wyznaczyć pozycje SBAS Użytkownicy VRS powinni sprawdzić działanie z operatorem sieci

19 Trimble 360 Najbardziej wydajna nowa technologia śledzenia, która pozwala na wykorzystanie wszystkich obecnych i planowanych konstelacji satelitarnych oraz systemów wspomagających Najpotężniejsza specyfikacja GNSS z 440 kanałami Więcej satelitów to pomiar w większej ilości miejsc Zabezpieczenie inwestycji na przyszłość

20 Zbudowany dla geodetów Nowy poziom inżynierii precyzyjnej, najmniejszy i najlżejszy odbiornik w swojej klasie Pełen nowych funkcji 40% mniejszy i 30% lżejszy Wytrzymały IP67 / MIL-STD-810F Lepsze rozmieszczenie ciężaru Lepsze trzymanie to mniej wysiłku w codziennej pracy

21 Trimble R10 Produktywność ponad GNSS Trimble HD-GNSS Trimble SurePoint Trimble xfill Trimble 360 Ergonomiczny Design W połączeniu z oprogramowaniem Trimble Access oraz Trimble Business Center tworzy najbardziej wydajne rozwiązanie pomiarowe na rynku

22 Ponad 30 nowych cech Komunikacja Radiomodem UHF (2W w trybie nadawczym) UMTS z wbudowaną anteną Bluetooth & Wi-Fi Serial & USB Zdalny dostęp Web UI poprzez telefon lub PC Internet access point 4 GB wbudowanej pamięci Inteligentne baterie

23 Wi-Fi Zdalny dostęp Web UI np. poprzez smartfon Jeżeli Trimble R10 jest podłączony do internetu (przez kartę SIM), można go użyć jako mobilnego Hotspota

24 Jak się połączyć Rozłącz urządzenie z jakiejkolwiek sieci Wi-Fi Wyszukaj Trimble R10 Nazwa sieci to Trimble GNSS xxxx (gdzie xxxx to 4 ostatnie cyfry numeru seryjnego) Otwórz przeglądarkę i wpisz: Zaloguj się Zarządzaj Trimble R10!

25 Wbudowane radio UHF Wbudowane radio UHF ma moc nadawczą 2W Ok. 2-krotnie większy zasięg niż w Trimble R8 Zasięg działania większy o ~400% 3250 ha 400% wzrost zasięgu ha 3,2km zasięgu 6,4km zasięgu

26 OmniSTAR Dostarcza korekty czasu rzeczywistego bez konieczności stawiania stacji bazowej Standard w Trimble R10 Wymaga subskrypcji

27 Zgranie danych w terenie Automatyczne przegrywanie danych na podłączoną pamięć typu pendrive

28 Pomiar wysokości anteny

29 Wszystkie elementy w kufrze

30 Akcesoria Trimble R10

31 Istotne dodatkowe akcesoria Pryzmat pasywny ( ) Adaptor bazowy ( ) Szybkozłącze ( ) Bateria Trimble R10 ( )

32 Więcej informacji u dealera
