1 Załącznik nr 5 Postępowanie nr EU/13/ZI/ZZ/2011 udzielenie zamówienia w trybie przetargu nieograniczonego na: Modernizacja Systemu Łączności Bezprzewodowej na terenie BCT SPECYFIKACJA TECHNICZNA Spis treści: Wymagania ogólne... 2 Cel projektu... 3 Wymagania projektu... 4 Specyfikacja urządzeń / sprzętu... 6 Komputery mobilne suwnice / ciągniki... 6 Komputery ręczne - tablety... 8 Komputery mobilne - ręczne... 9 Wymagania związane z obsługą projektu i nadzór operacyjny... 11

2 1 Wymagania ogólne Przedmiotem zamówenia jest Modernizacja Systemu Łączności Bezprzewodowej terminali przewoźnych, ręcznych oraz tabletów używanych obecnie na terenie terminalu kontenerowego. Modernizacją objęta będzie wymiana terminali, udzielenie licencji, instalacja sprzętu, konfiguracja, testowanie, serwis oraz gwarancja.

3 2 Cel projektu Prace przeładunkowe wykonywane na terenie terminalu wymagają stałej transmisji danych między systemem TOS a komputerami mobilnymi. Stale rosnąca ilość oraz wielkość wymienianych pakietów danych generuje potrzebę poprawy parametrów obecnie używanego systemu łączności bezprzewodowej. Celem projektu jest Modernizacja Systemu Łączności Bezprzewodowej - wymiana obecnie używanych komputerów mobilnych na nowe korzystające z technologii WiFi oraz 3G.

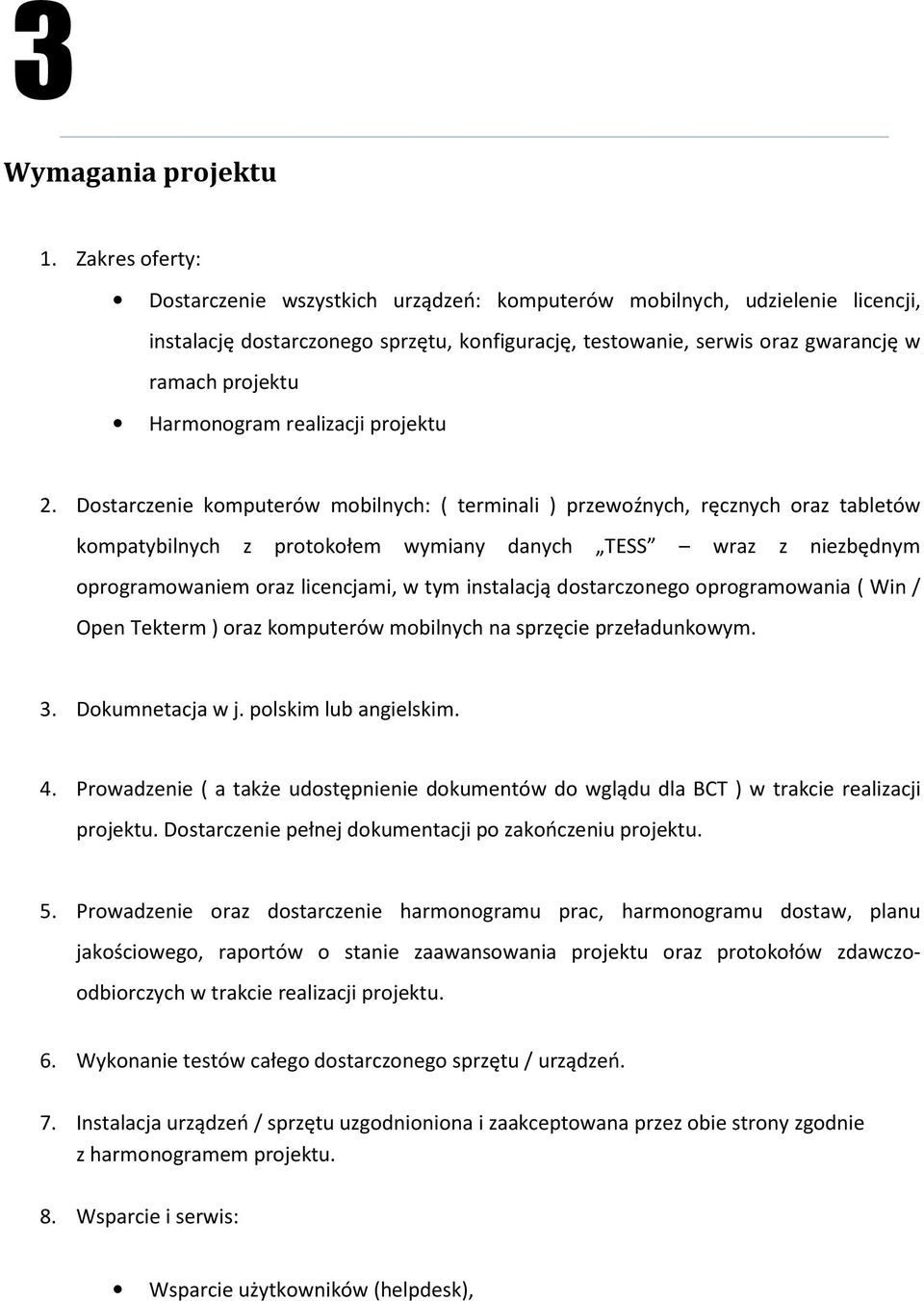

4 3 Wymagania projektu 1. Zakres oferty: Dostarczenie wszystkich urządzeń: komputerów mobilnych, udzielenie licencji, instalację dostarczonego sprzętu, konfigurację, testowanie, serwis oraz gwarancję w ramach projektu Harmonogram realizacji projektu 2. Dostarczenie komputerów mobilnych: ( terminali ) przewoźnych, ręcznych oraz tabletów kompatybilnych z protokołem wymiany danych TESS wraz z niezbędnym oprogramowaniem oraz licencjami, w tym instalacją dostarczonego oprogramowania ( Win / Open Tekterm ) oraz komputerów mobilnych na sprzęcie przeładunkowym. 3. Dokumnetacja w j. polskim lub angielskim. 4. Prowadzenie ( a także udostępnienie dokumentów do wglądu dla BCT ) w trakcie realizacji projektu. Dostarczenie pełnej dokumentacji po zakończeniu projektu. 5. Prowadzenie oraz dostarczenie harmonogramu prac, harmonogramu dostaw, planu jakościowego, raportów o stanie zaawansowania projektu oraz protokołów zdawczoodbiorczych w trakcie realizacji projektu. 6. Wykonanie testów całego dostarczonego sprzętu / urządzeń. 7. Instalacja urządzeń / sprzętu uzgodnioniona i zaakceptowana przez obie strony zgodnie z harmonogramem projektu. 8. Wsparcie i serwis: Wsparcie użytkowników (helpdesk),

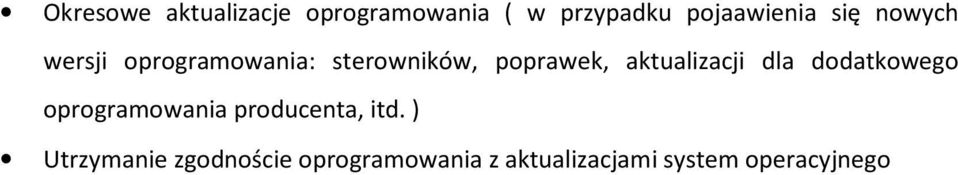

5 Okresowe aktualizacje oprogramowania ( w przypadku pojaawienia się nowych wersji oprogramowania: sterowników, poprawek, aktualizacji dla dodatkowego oprogramowania producenta, itd. ) Utrzymanie zgodnoście oprogramowania z aktualizacjami system operacyjnego

6 4 Specyfikacja urządzeń / sprzętu Do wymiany danych między systemem zarządzania terminalem ( TOS ) a urządzeniami używanymi na sprzęcie przeładunkowym oraz placu składowym, wykorzystywany jest protokół TESS. BCT wymaga dostarczenia sprzętu i oprogramowania ( oraz jego instalacji ) wraz z licencjami. Komputery mobilne suwnice / ciągniki 1. Ilość urządzeń: System operacyjny: Windows 7, min. Professional 3. Oprogramowanie: działacjące oprogramowanie Win / Open TekTerm wraz z licencją 4. Procesor: min. ilosć rdzeni: 2, min. taktowanie zegara 1.0 GHz; 5. Pamięc: min. 2 GB RAM 6. Dysk: min. 16 GB Flash/SSD; min 1 GB wolnego miejsca na dysku na oprogramowanie dodatkowe 7. Ekran: min. 10 XGA, kolorowy ekran dotykowy, czytelny w świetle słonecznym 8. Klawiatura: wzmocniona( przemysłowa ) klawiatura usb z min. 5 klawiszami funkcyjnymi Fn ( temperatura pracy min: -25 do +40 C ) 9. Wymagania środowiskowe: - temperatura pracy min: -30 to +40 C - temperatura przechowywania min: -30 to +40 C - odporność na upadki oraz wibracje - zgodność z normą International Protection Rating, min. IP65 - urządzenie bez wentylatora ( chłodzenie pasywne ) - Zasilanie: 24 VDC( lub zakres 12-48) + kable zasilające 10. Łączność: - zintegorwany moduł WLAN, min a/b/g/n, 2,4GHz, WPA2, CCMP-AES - zintegrowany / wbudowany modem GSM, wspierający standard 3G ( lub 3G i szybszą

7 technologię GSM ), ze złączem umożliwiającym podłączenia zewnętrznej anteny GSM; dodatkowy zewnętrzny wzmocniony ( przemysłowy ) modem / router wspierający standard 3G ( lub 3G i szybszą technologię GSM ), pracujący na pojedynczym gnieździe USB, ze złączem umożliwiającym podłączenie zewnętrznej anteny GSM; modem / router pracujący w temperaturze -30 do +40 C; dostarczenie akcesoriów montażowych do pojazdów; modem / router kompatybilny z urządzeniem oraz systemem operacyjnym. Lub równoważny: Wzmocniony ( przemysłowy ) zewnętrzny modem / router, wspierający standard 3G ( lub 3G i szybszą technologię GSM ); modem / router obsługujący 2 karty SIM - GSM DUAL-SIM zapewniający wysoką dostępność połączenia, pracujący w temp. min: -30 do +60 C, odporny na upadki oraz wibracje; modem / router ze złączem umożliwiającym podłączenie zewnętrznej anteny GSM; zasilanie na 24 VDC ( lub zakres 12-48); podłączenie modemu / routera do komputera mobilnego poprzez złącze USB; akcesoria do montażu modemu / routera w pojazdach; router / modem kompatybilny z urządzeniem oraz systemem operacyjnym. 11. Złącza: min 2x USB 2.0 ( możliwość podłączenia klawiatury oraz zewnętrznego modemu ) min 1x RS-232 min 1x Ethernet 10/100/ Mocowanie: stacja dokująca / akcesoria montażowe do pojazdów z możliwością szybkiego montażu / demontażu urządzenia. 13. Dostarczenie zewnętrznych anten do modemów GSM ( dla modemu wbudowanego oraz zewnętrznego lub min. 1 antena do zewnętrznego (przemysłowego) modemu / routera obsługującego 2 karty SIM. 14. Akcesoria: Zestaw do instalacji / tworzenia kopii zapasowej oprogramowania oraz systemu operacyjnego ( USB lub CD / DVD ); 3 x zasilacz AC/ DC 230V ( UE standard );

8 Komputery ręczne - tablety 1. Ilość urządzeń: 8 2. System operacyjny: Windows 7, min. Embedded 3. Oprogramowanie: działacjące oprogramowanie Win / Open TekTerm wraz z licencją 4. Procesor: min. 1.6 GHz 5. Pamięć: min. 2 GB RAM 6. Dysk: min. 32 GB Flash/SSD; min 1 GB wolnego miejsca na dysku na oprogramowanie dodatkowe 7. Ekran: 7, min. WSVGA, kolorowy ekran dotykowy, czytelny w świetle słonecznym 8. Wymagania środowiskowe: - temperatura pracy min: -20 do +50 C - temperatura przechowywania min: -30 to +60 C - wilgotność: min. do 90% RH - zgodność z normą International Protection Rating, min. IP65 - urządzenie bez wentylatora ( chłodzenie pasywne ) 9. Bateria: system składający się z min. 2 jednocześnie funkcjonujących baterii : min. 1x wbudowana bateria; min. 1x dodatkowa bateria,typu hot-swappable ; lub równoważne ( np. 2 baterie typu hot-swappable z możliwością wymiany co najmniej 1 baterii bez konieczności wyłączania urządzenia ) 10. Kamera: min. 5 Megapikseli 11. Łączność: - min b/g/n, WPA2, CCMP-AES - wbudowany modem GSM, wspierający standard 3G ( lub 3G i szybszą technologię GSM ) 12. Załącza: min 2x USB 2.0 min 1x RS-232 min 1x Ethernet 10/100/1000 min 1x wejscie zasilania DC 13. Akcesoria: Zestaw do instalacji / tworzenia kopii zapasowej oprogramowania oraz systemu operacyjnego ( USB lub CD / DVD ); 8 x zasilacz AC/ DC 230V + kable ( o ile nie znajdują się w zestawie z urządzeniem; UE standard );

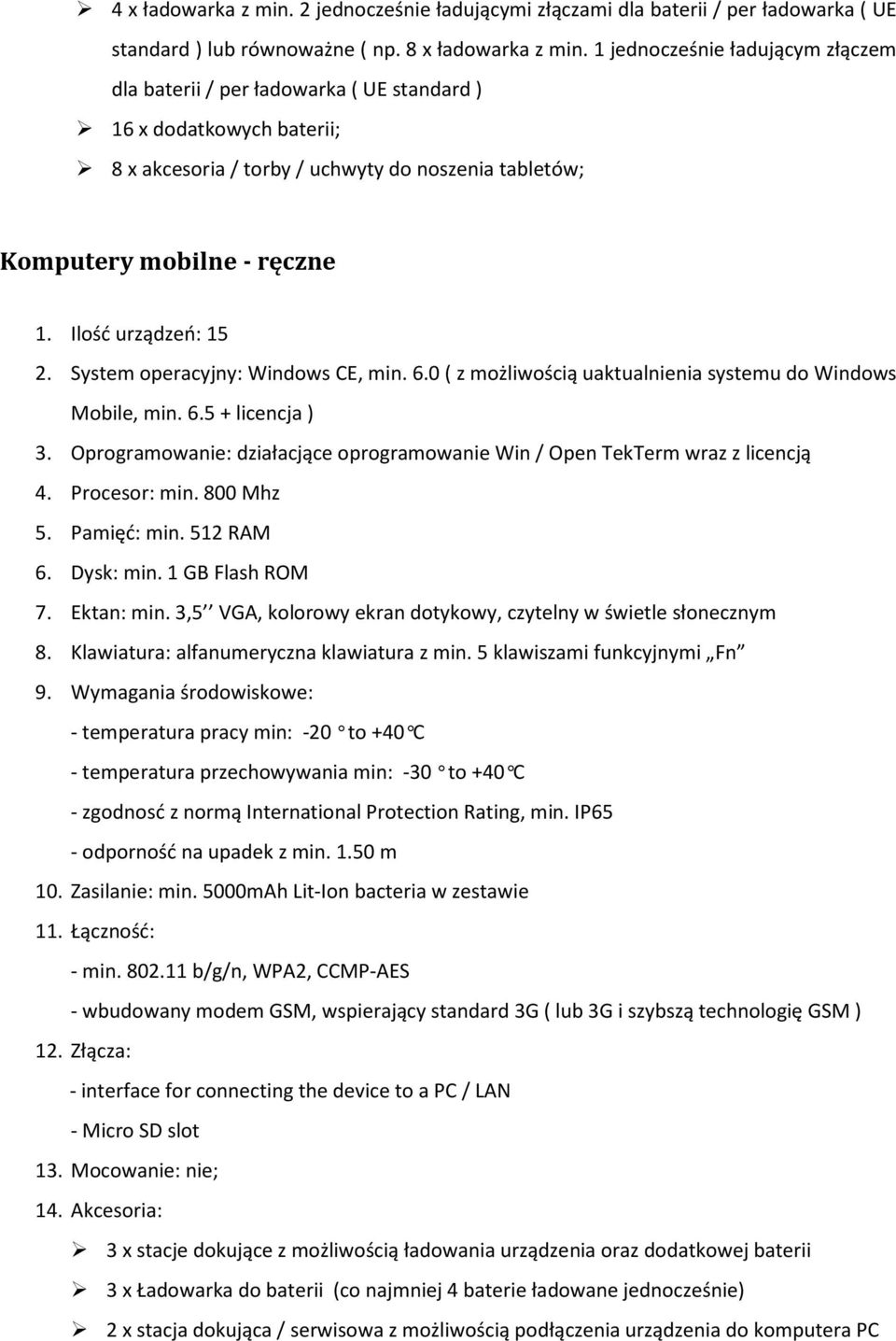

9 4 x ładowarka z min. 2 jednocześnie ładującymi złączami dla baterii / per ładowarka ( UE standard ) lub równoważne ( np. 8 x ładowarka z min. 1 jednocześnie ładującym złączem dla baterii / per ładowarka ( UE standard ) 16 x dodatkowych baterii; 8 x akcesoria / torby / uchwyty do noszenia tabletów; Komputery mobilne - ręczne 1. Ilość urządzeń: System operacyjny: Windows CE, min. 6.0 ( z możliwością uaktualnienia systemu do Windows Mobile, min licencja ) 3. Oprogramowanie: działacjące oprogramowanie Win / Open TekTerm wraz z licencją 4. Procesor: min. 800 Mhz 5. Pamięć: min. 512 RAM 6. Dysk: min. 1 GB Flash ROM 7. Ektan: min. 3,5 VGA, kolorowy ekran dotykowy, czytelny w świetle słonecznym 8. Klawiatura: alfanumeryczna klawiatura z min. 5 klawiszami funkcyjnymi Fn 9. Wymagania środowiskowe: - temperatura pracy min: -20 to +40 C - temperatura przechowywania min: -30 to +40 C - zgodnosć z normą International Protection Rating, min. IP65 - odporność na upadek z min m 10. Zasilanie: min. 5000mAh Lit-Ion bacteria w zestawie 11. Łączność: - min b/g/n, WPA2, CCMP-AES - wbudowany modem GSM, wspierający standard 3G ( lub 3G i szybszą technologię GSM ) 12. Złącza: - interface for connecting the device to a PC / LAN - Micro SD slot 13. Mocowanie: nie; 14. Akcesoria: 3 x stacje dokujące z możliwością ładowania urządzenia oraz dodatkowej baterii 3 x Ładowarka do baterii (co najmniej 4 baterie ładowane jednocześnie) 2 x stacja dokująca / serwisowa z możliwością podłączenia urządzenia do komputera PC

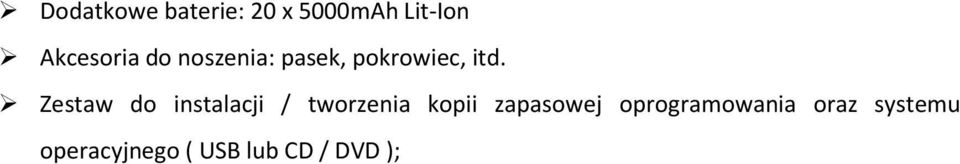

10 Dodatkowe baterie: 20 x 5000mAh Lit-Ion Akcesoria do noszenia: pasek, pokrowiec, itd. Zestaw do instalacji / tworzenia kopii zapasowej oprogramowania oraz systemu operacyjnego ( USB lub CD / DVD );

11 5 Wymagania związane z obsługą projektu i nadzór operacyjny Wykonawca jest zobowiązany do świadczenia na rzecz Zamawiającego (w ramach wynagrodzenia za przedmiot umowy) w okresie min. 36 miesięcy wsparcia technicznego oraz nadzoru eksploatacyjnego, który polegać będzie na: Reagowanie na wszystkie krytyczne awarie uniemożliwiające eksploatację urządzeń, w max. czasie 48 godzin od jej zgłoszenia przez 365 dni w roku i 24 godziny na dobę. Dostarczanie materiałów opisowych i technicznych dotyczących urządzeń. Gwarancja na urządzenia: 36 miesięcy w serwisie producenta - Umowa SLA. Czas naprawy nie dłuższy niż 10 dni roboczych od daty dostarczenia sprzętu do producenta. Opcjonalnie ubezpieczenie dla urządzeń oraz możliwość wymiany urządzenia na nowe, jeśli urządzenie zostanie uszkodzone w okresie gwarancji ( polisa wymiany urządzeń )
