Prezentacja najnowszych odbiorników GNSS Spectra Precision (Ashtech) i oprogramowania DigiTerra Explorer oferowanych przez firmę SmallGIS

Transkrypt

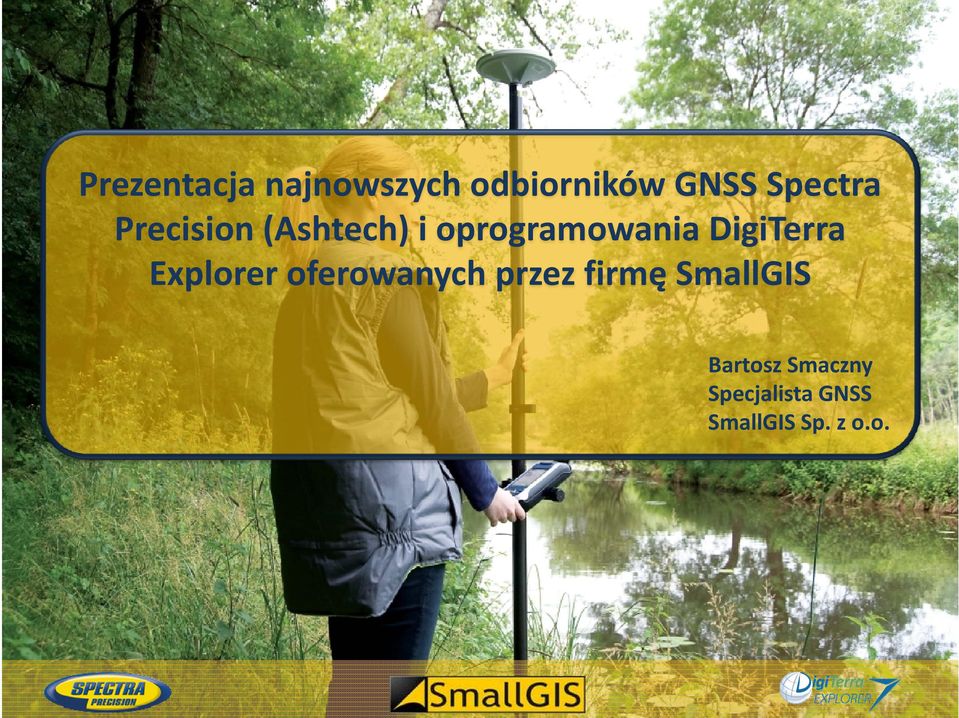

1 Prezentacja najnowszych odbiorników GNSS Spectra Precision (Ashtech) i oprogramowania DigiTerra Explorer oferowanych przez firmę SmallGIS Bartosz Smaczny Specjalista GNSS SmallGIS Sp. z o.o.

2 Plan prezentacji Odbiorniki ProMark 120 oraz MobileMapper 120 i 220 Technologia Z Blade Opis sprzętu Możliwości wykorzystania serwisów ASG EUPOS Laptop/tablet skeyebook z precyzyjnym GNSS Oprogramowanie pomiarowe DigiTerra Explorer 7 Możliwości programu Opis najważniejszych funkcji Współpraca z serwisami ASG EUPOS

3 Technologia Z Blade Innowacyjna technologia GNSS centryczna Uniezależnia działanie od dostępności satelitów GPS Większość odbiorników GNSS jest nadal GPS centryczne Nie pozwalają osiągnąć inicjalizacji RTK przy zbyt małej liczbie dostępnych satelitów GPS Nawet jeśli dostępna jest odpowiednia liczba satelitów GLONASS Duża słabość w trudnych warunkach pomiarowych Odbiorniki ProMark 120 oraz MobileMapper 120 i 220 oparte są na technologii Z Blade Szybka inicjalizacja Dowolna kombinacja satelitów (GPS lub GLONASS) do osiągnięcia FIX a w trybie RTK (np. 3+2, 0+5, 4+1, itp.) Każda konstelacja jest procesowana oddzielnie i wyniki są łączone dla optymalizacji pomiarów Niezawodność w najtrudniejszych warunkach

4 Technologia Z Blade Przykładowy pomiar pokazujący różnice pomiędzy osiągami odbiorników opartych na GNSS centrycznej technologii Z Blade i odbiorników GPS centrycznych skoki pozycji długi czas do osiągnięcia właściwej pozycji dobre pozycje szybkie osiągnięcie właściwej pozycji

5 ProMark 120 Następca ProMark kanałów RTK i NTRIP w standardzie GNSS centryczny w wersji GPS/GLONASS Dokładności: SBAS: < 50 cm DGPS: < 30 cm RTK: 10 mm + 1 ppm Post processing (statyczny): 5 mm + 1 ppm Post processing (kinematyczny): 12 mm + 1 ppm Odporny na trudne warunki pracy (norma IP65) Komunikacja: GPRS/EDGE, Bluetooth, WiFi, USB, RS232 Lekki, kompaktowy i poręczny Antena ASH 660 L1 GPS/GLONASS Duże możliwości niska cena

6 MobileMapper 120 Następca MobileMapper 100 GNSS centryczny w wersji GPS/GLONASS Opcjonalnie: NTRIP, Flying RTK, RTK i GLONASS W wersji TotalGIS z anteną ASH 660 L1 GPS/GLONASS Najlepszy wybór do zastosowań GIS

7 MobileMapper 220 Następca MobileMapper kanałów RTK, NTRIP, L2 i GLONASS w standardzie GNSS centryczny Dokładności: SBAS: < 50 cm DGPS: < 25 cm RTK: 10 mm + 1 ppm Post processing (statyczny): 5 mm + 1 ppm Post processing (kinematyczny): 12 mm + 1 ppm Czas inicjalizacji RTK < 1 min Odporny na trudne warunki pracy (norma IP65) Komunikacja: GPRS/EDGE, Bluetooth, WiFi, USB, RS232 Antena ASH 661 L1/L2 GPS/GLONASS Lekki, kompaktowy i poręczny

8 Możliwości wykorzystania serwisów ASG EUPOS RTK i NTRIP w standardowym zestawie bez dopłat w ProMark 120 i MobileMapper 220 (dawniej jako opcja dodatkowa) Bezpłatne korzystanie z serwisów czasu rzeczywistego ASG EUPOS: NAWGEO KODGIS Obsługa MAC i VRS Umożliwia pobieranie poprawek dla jednej częstotliwości Pozwala na osiąganie centymetrowych dokładności Opcjonalny post processing Opcja firmware pozwala na zbieranie surowych danych przez programy takie jak DigiTerra Explorer, ArcPad, MobileMapper Field i inne Korzystanie z serwisów POZGEO i POZGEO D Pozwala na osiąganie milimetrowych dokładności Prosta konfiguracja odbioru poprawek we wbudowanym programie GNSS Toolbox

9 skeyebook Nowatorskie rozwiązanie Pancerny laptop/tablet z precyzyjnym modułem GNSS Panasonic CF 19 + Ashtech MB100 Idealny do zaawansowanych prac w terenie Specyfikacja: Obrotowy dotykowy ekran Zaawansowane podzespoły (Intel i5, 4GB RAM, 500GB HDD, Windows 7) GNSS: 45 kanałów GPS lub GPS/GLONASS Obsługa RTK i NTRIP Dokładności: SBAS: < 80 cm DGPS: < 50 cm FlyingRTK: 10 cm + 1ppm RTK: 1 cm + 1ppm

10 DigiTerra Explorer 7 Oprogramowanie pomiarowe 2 w 1: wersja mobilna i biurowa w pakiecie Zastosowania w GIS i geodezji oraz szerokim spektrum innych branż Duże możliwości Intuicyjny interfejs Wygoda użytkowania Szybkość działania Obsługa wielu formatów danych Integracja z urządzeniami zewnętrznymi Praca w 4 prostych krokach: Przygotowanie danych w biurze Wyświetlanie map, zarządzanie danymi na odbiorniku Pomiary odbiornikiem GPS i innymi urządzeniami Aktualizacja danych w biurze

11 DigiTerra Explorer 7 Do wyboru dwa rodzaje interfejsu do obsługi rysikiem lub palcami Wygodna obsługa GNSS i wykonywanie pomiarów

12 DigiTerra Explorer 7 Formularze Łatwe tworzenie i wypełnianie przyspiesza pracę Duży wybór predefiniowanych pól Możliwość definiowania słowników kodów Obsługa największej na rynku liczby formatów danych mapowych i projektowych:.exp,.dmp,.dat,.kml,.apm wektorowych:.map,.shp,.mif/mid,.dgn,.dxf,.log,.crd,.dat,.bna rastrowych:.jpg,.jp2,.ecw,.tif,.ras,.bil,.lan,.ers,.pcx,.sid,.bmp tekstowych i tabelarycznych:.anl,.grn,.dbf,.tab,.html,.xls,.txt,.mdt

13 DigiTerra Explorer 7 Obsługa geobaz SQLite Przechowywanie danych wektorowych w formacie: Well known text (WKT) Well known binary (WKB) Możliwość skorzystania z podkładów: WMS i TMS np. z Geoportalu, OpenStreetMap, Google Maps Mapy podkładowe generowane z wgranych plików

14 DigiTerra Explorer 7 Dropbox wygoda komunikacji i przesyłania danych pomiędzy urządzeniami dane dostępne zawsze i wszędzie gdzie jest Internet Układy Dostępna ogromna ilość projekcji dla całego świata Układy dla Polski: 1992, 2000, 1965, UTM wraz z podziałami strefowymi Możliwość definiowania własnych układów Możliwość transformacji projekcji w locie: wyświetlanie danych zapisanych w jednej projekcji tak jakby były w innej

15 DigiTerra Explorer 7 Współpraca z serwisami ASG EUPOS NTRIP zakładka konfiguracyjna Post processing zbieranie surowych danych Możliwość podłączenia i konfiguracji urządzeń zewnętrznych: Dalmierz Lokalizator kabli Aparat fotograficzny

16 DigiTerra Explorer 7 Interesujące nowe funkcje w wersji desktop Generacja TIN i widok 3D Rasteryzacja Eksport widoku mapy do rastra z georeferencją Generacja atlasu do przenośnego serwera TMS

17 Dziękuję za uwagę Źródło grafik: Spectra Precision New Spectra Precision GNSS Products, Skeyebook DigiTerra
