1 Opis funkcjonalności 1

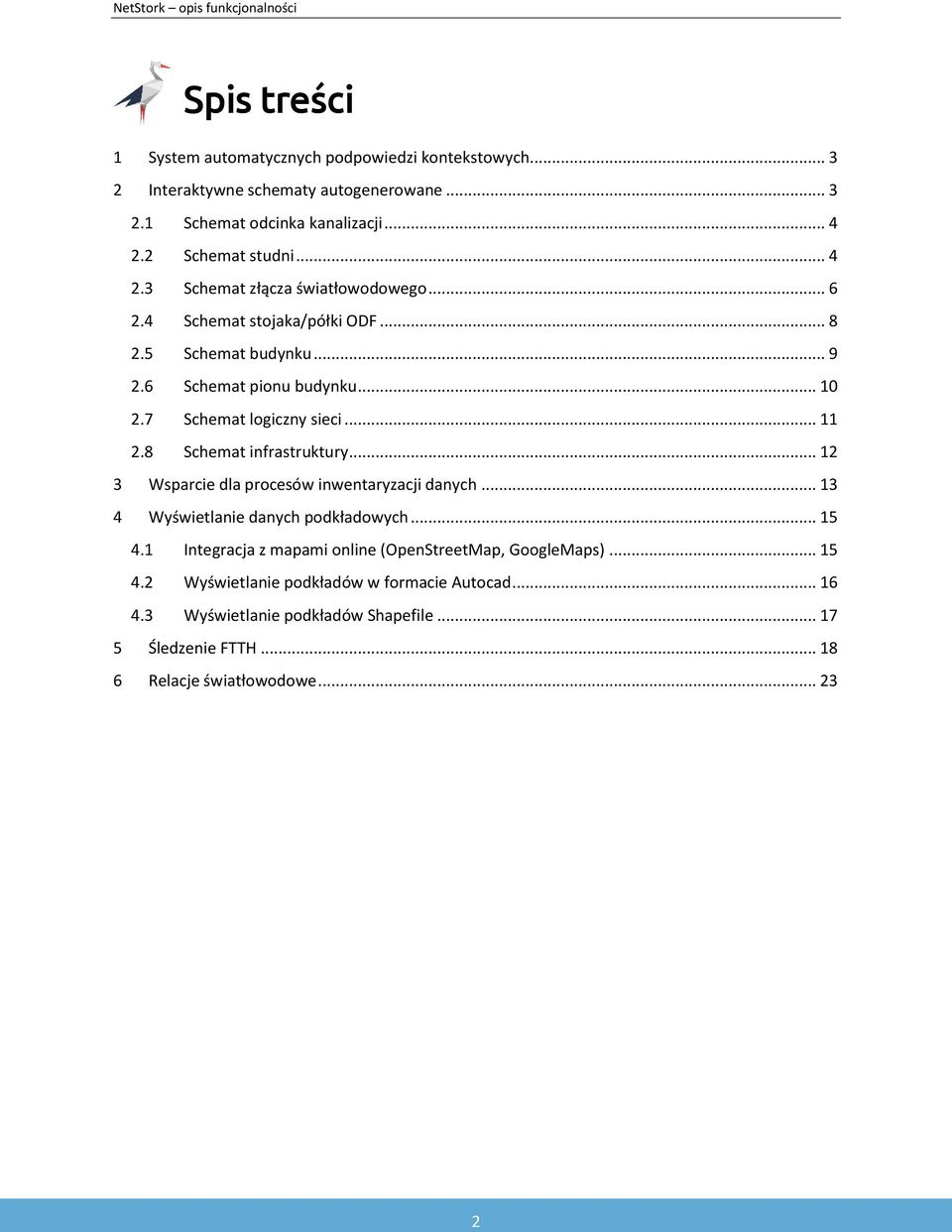

2 Spis treści 1 System automatycznych podpowiedzi kontekstowych Interaktywne schematy autogenerowane Schemat odcinka kanalizacji Schemat studni Schemat złącza światłowodowego Schemat stojaka/półki ODF Schemat budynku Schemat pionu budynku Schemat logiczny sieci Schemat infrastruktury Wsparcie dla procesów inwentaryzacji danych Wyświetlanie danych podkładowych Integracja z mapami online (OpenStreetMap, GoogleMaps) Wyświetlanie podkładów w formacie Autocad Wyświetlanie podkładów Shapefile Śledzenie FTTH Relacje światłowodowe

3 1 System automatycznych podpowiedzi kontekstowych W celu uproszczenia i podniesienia efektywności pracy paszportyzanta lub pracownika terenowego, aplikacja została wyposażona w inteligentny system podpowiedzi kontekstowych. Podstawą tej koncepcji, jest uproszczenie interfejsu użytkownika poprzez ukrycie przed użytkownikiem operacji, które w danym kontekście są niemożliwe lub mało prawdopodobne do wykonania. Aplikacja analizując ostatnio wykonane czynności wyświetla najbardziej prawdopodobną akcję oraz pozostałe, możliwe w danym kontekście do wykonania. Lista tych akcji zmienia się dynamicznie przy zmianie bieżącego obiektu lub wykonaniu na nim jakiejś operacji. 2 Interaktywne schematy autogenerowane W celu ułatwienia pracy z danymi, zamiast wyświetlać informację w postaci alfanumerycznej aplikacja prezentuje informację w postaci graficznej za pomocą schematów, wszędzie gdzie to tylko możliwe. Schematy te są autogenerowane w locie, na podstawie bieżących danych. Dzięki temu informacja na nich zawarta jest zawsze aktualna i wiarygodna. Dostęp do schematów uzyskuje się jednym kliknięciem poprzez wybranie obiektu, który posiada własny schemat. Schematy są też interaktywne, tzn. możemy wybierać istniejące na nich obiekty i wykonywać na nich złożone operacje edycji danych, najczęściej za pomocą jednego kliknięcia. Ponieważ niektóre schematy prezentują bardzo dużą ilość informacji i często cały schemat nie mieści się na ekranie wprowadzono intuicyjne mechanizmy nawigacji. Każdy schemat można przesuwać za pomocą myszy a także powiększać i pomniejszać wybrany fragment za pomocą rolki. 3

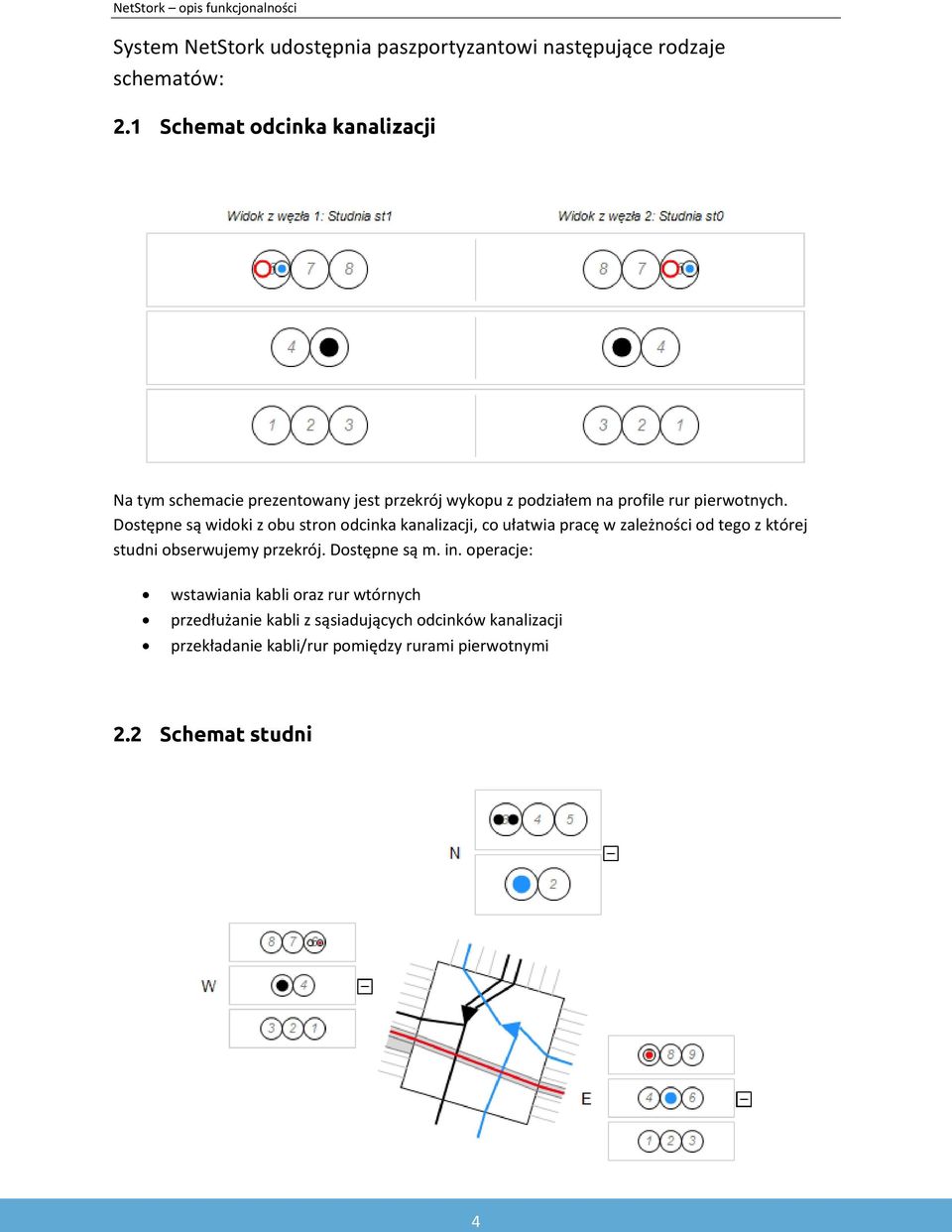

4 System NetStork udostępnia paszportyzantowi następujące rodzaje schematów: 2.1 Schemat odcinka kanalizacji Na tym schemacie prezentowany jest przekrój wykopu z podziałem na profile rur pierwotnych. Dostępne są widoki z obu stron odcinka kanalizacji, co ułatwia pracę w zależności od tego z której studni obserwujemy przekrój. Dostępne są m. in. operacje: wstawiania kabli oraz rur wtórnych przedłużanie kabli z sąsiadujących odcinków kanalizacji przekładanie kabli/rur pomiędzy rurami pierwotnymi 2.2 Schemat studni 4

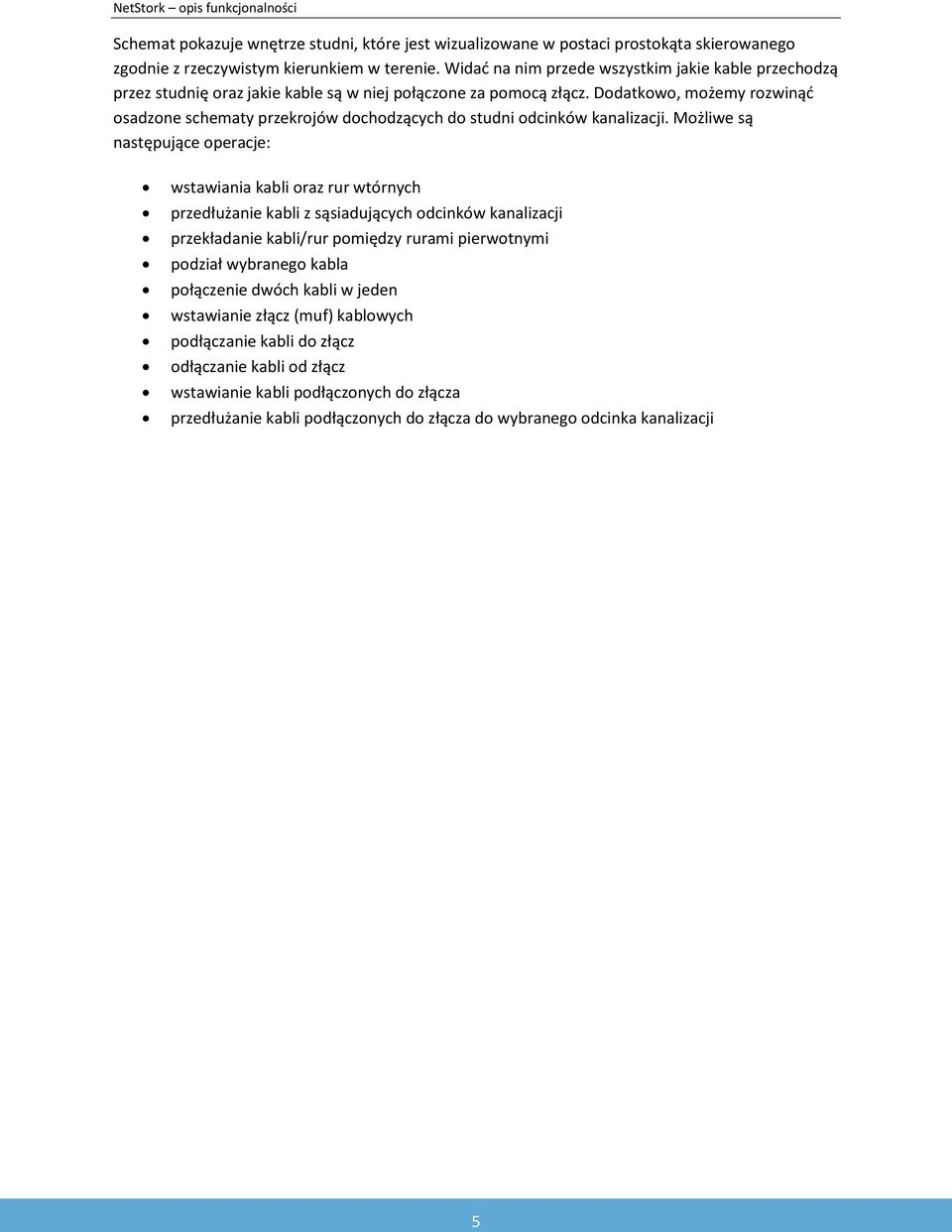

5 Schemat pokazuje wnętrze studni, które jest wizualizowane w postaci prostokąta skierowanego zgodnie z rzeczywistym kierunkiem w terenie. Widać na nim przede wszystkim jakie kable przechodzą przez studnię oraz jakie kable są w niej połączone za pomocą złącz. Dodatkowo, możemy rozwinąć osadzone schematy przekrojów dochodzących do studni odcinków kanalizacji. Możliwe są następujące operacje: wstawiania kabli oraz rur wtórnych przedłużanie kabli z sąsiadujących odcinków kanalizacji przekładanie kabli/rur pomiędzy rurami pierwotnymi podział wybranego kabla połączenie dwóch kabli w jeden wstawianie złącz (muf) kablowych podłączanie kabli do złącz odłączanie kabli od złącz wstawianie kabli podłączonych do złącza przedłużanie kabli podłączonych do złącza do wybranego odcinka kanalizacji 5

6 2.3 Schemat złącza światłowodowego Schemat ten wizualizuje połączenia włókien wewnątrz mufy światłowodowej. Na krawędziach wyświetlane są dochodzące do złącza kable światłowodowe. Wewnątrz schematu prezentowany jest schemat połączeń oraz ew. urządzenia rozdzielające sygnał, czyli tzw. rozgałęźniki (splitters). W celu uzyskania najlepszej czytelności schematu zaprojektowano następujące funkcje: możliwość dowolnego rozmieszczania kabli na krawędziach schematu za pomocą techniki przenieść i upuść (drag and drop). Położenie kabli jest automatycznie zapamiętywane w bazie danych. 6

7 możliwość przemieszczania splitterów, oraz określania ich orientacji za pomocą techniki przenieść i upuść. Informacja o położeniu i orientacji rozgałęźnika jest zapamiętywana w bazie danych. przyciąganie do siatki ułatwia rozmieszczanie elementów w celu zminimalizowania liczby załamań włókien. Automatyczne zwijanie tub, w których nie ma połączeń lub w całości połączonych z inną tubą. Wówczas pokazywane jest pojedyncze połączenie tuby za pomocą grubej linii. Na schemacie złącza światłowodowego dostępne są następujące operacje edycyjne: wykonywanie połączeń włókien (pojedynczych lub całych zakresów). Wspierane są połączenia ze spawem lub bez. rozłączanie włókien wyknywanie połączeń całych tub światłowodowych rozłączanie tub Zmiana rodzaju połączenia na ze spawem lub bez Wstawianie rozgałęźników podłączanie/odłączanie włókien do portów rozgałęźnika Dodatkowo - schematy złącz posiadają tzw. strzałki nawigacyjne, dzięki którym za pomocą pojedynczego kliknięcia możemy przenieść się do schematu następnej powiązanej danym kablem mufy lub stojaka. 7

8 2.4 Schemat stojaka/półki ODF Schemat stojaka jest w dużej mierze podobny do schematu złącza światłowodowego. Zbliżona jest technika prezentacji kabli i obiektów oraz zakres operacji możliwych do wykonania za jego pomocą. Wprowadzono natomiast możliwość różnego rozmieszczania kabli ze względu fakt występowania półek ODF i/lub OLT. Półki ODF najczęściej rozmieszcza się na środku schematu a OLT z lewej jego strony. Dlatego też wprowadzono dwa specyficzne układy: potrójny poziomy orz potrójny pionowy, w którym elementy rozmieszczane są w trzech prostokątnych obszarach, które umieszczone są pionowo lub poziomo. 8

9 2.5 Schemat budynku Schemat budynku prezentuje całą strukturę budynku wielorodzinnego, istotną z punktu widzenia systemu paszportyzacji FTTH. Składają się na nią następujące elementy: pion budynku w postaci pionowego prostokątu, w którym umieszczone są skrzynki kablowe piętra w postaci poziomych prostokątów, w których umieszczone są punkty przyłączenia poszczególnych lokali (obiekty HP) skrzynki kablowe w postaci małych kolorowych prostokątów umieszczone wewnątrz pionów budynków obiekty HP jako okrągłe symbole z numerem lokalu. Kolor określa skrzynkę, do której podłączony został dany abonent. 9

10 2.6 Schemat pionu budynku Schemat pionu budynku prezentuje połączenia włókien światłowodowych do konkretnych mieszkań budynku wielorodzinnego. Agreguje on schematy poszczególnych skrzynek kablowych, w których faktycznie wykonane zostały połączenia. Podczas podłączania kabla do pionu - automatycznie jest on przedłużany do całego pionu, tzn. każda dołączona do pionu skrzynka, automatycznie uzyska do niego dostęp, dzięki czemu od razu będzie można podłączyć odpowiednie lokale do jego włókien. Jeden budynek wielorodzinny może posiadać wiele pionów. Każdy pion może posiadać ten sam lub osobny adres. Operacje dostępne na schemacie budynku: Podłączanie obiektów HP (lokali) do wybranych włókien Odłączanie obiektów HP od włókien. 10

11 2.7 Schemat logiczny sieci Schemat ten pozwala agregować schematy złącz, stojaków, półek oraz budynków (pionów) na jednym schemacie, pokazując w ten sposób kompletny schemat fragmentu sieci światłowodowej. Schemat tworzony jest dla jednego obiektu początkowego (np. złącza), a potem rozbudowywany w miarę potrzeb za pomocą specjalnych przycisków rozwinięcia [+] lub zwinięcia [-]. Dzięki temu można zdecydować w sposób wizualny - które elementy sieci mają być pokazane na schemacie a które ukryte. Dodatkowo użytkownik ustala położenie elementów na schemacie techniką przenieść i upuść (drag and drop). Położenia elementów schematu jak i sam schemat są automatycznie zapamiętywane w bazie danych. Zagregowane schematy na schemacie logicznym są w pełni funkcjonalne, tzn. możliwe jest wykonywanie operacji łączenia/rozłączania włókien lub tub światłowodowych, a także wykonywania śledzenia włókien jak i tworzenie relacji światłowodowych. 11

12 2.8 Schemat infrastruktury Schemat ten prezentuje infrastrukturę wybranego fragmentu sieci oraz połączenia na poziomie kabli. Schemat tworzony jest dla jednego obiektu początkowego, a później rozbudowywany za pomocą specjalnych przycisków rozwinięcia [+] lub zwinięcia [-]. Użytkownik sam ustala położenie kolejnych studni/słupów, za pomocą techniki przenieść i upuść (drag and drop), umieszczając je na specjalnej siatce, która ułatwia ortogonalne ułożenie elementów schematu, co zwiększa jego czytelność. Położenie elementów schematu jest automatycznie zapamiętywane w bazie danych. Schemat infrastruktury jest również w pełni interaktywny, tzn. można wykonywać na nim wszystkie operacje jakie możliwe są na zagregowanych schematach, tj. wstawianie kabli, przedłużanie ich pomiędzy odcinkami kanalizacji, podłączanie do złącz itp. 12

13 3 Wsparcie dla procesów inwentaryzacji danych System paszportyzacji Globema NetStork zawiera wsparcie dla procesów inwentaryzacji i pozyskania danych z terenu. Aplikacja oprócz pracy z bazą danych, gdzie pełni rolę systemu paszportyzacji udostępniającego funkcjonalności edycji i analizy danych, może pracować na ekstrakcie danych nazywanym Zadaniem udostępniając ta samą, bogatą funkcjonalność edycyjną w terenie. Dzięki temu, za pomocą systemu NetStork można w prosty sposób zrealizować i wdrożyć proces inwentaryzacji danych w przedsiębiorstwie. Aplikacja posiada następujące funkcjonalności wspierające proces inwentaryzacji danych: 1. Możliwość wygenerowania ekstraktu (zadania), będącego wycinkiem bazy danych. Wykonuje się to zaznaczając wybrany obszar na mapie. Podczas operacji tworzenia ekstraktu, dane wyeksportowane do zadania są blokowane w bazie w celu uniknięcia konfliktów na etapie ich importu do bazy. 2. Inwentaryzacja za pomocą urządzenia przenośnego (laptop/tablet) w terenie. W celu zwiększenia efektywności i wygody pracy na urządzeniu przenośnym aplikacja została wyposażona w następujące funkcje: o system inteligentnych podpowiedzi kontekstowych minimalizujący liczbę operacji potrzebną do wprowadzania kolejnych elementów infrastruktury i okablowania. o specjalny tryb pracy na tablecie, w którym m. in. najważniejsze ikony i przyciski zostały odpowiednio powiększone. 13

14 o integracja z zewnętrznym lub wbudowanym odbiornikiem GPS (ustalanie położenia obiektów na podstawie bieżącej pozycji GPS, tryb podążania mapy za aktualną pozycją). o automatyczne kopiowanie wolnozmiennych atrybutów (np. adres, elementy specyfikacji), oraz wartości domyślne. o Słowniki wieloaspektowe. Np. wprowadzając specyfikację kabla można rozpocząć wprowadzanie od liczby włókien lub nazwy producenta kabla, a typ zostanie automatycznie dopasowany lub przefiltrowany do najwyżej kilku pozycji. o możliwość automatycznego logowania marszruty za pomocą urządzenia GPS. 3. Import zadania do bazy za pomocą jednego kliknięcia, ponieważ dzięki blokowaniu danych - system nie dopuszcza do powstania konfliktów na danych edytowanych w terenie. Po zakończeniu importu dane mogą zostać odblokowane, lub nie umożliwiając dalszą pracę na zadaniu w terenie i jednoczesną kontrolę/weryfikację postępu prac przez paszportyzanta. 14

15 4 Wyświetlanie danych podkładowych 4.1 Integracja z mapami online (OpenStreetMap, GoogleMaps) Możliwe jest wyświetlanie na bieżąco podkładów online od różnych dostawców. Wspierane są również mapy satelitarne GoogleMaps. Aplikacja posiada funkcję włączania/wyłączania podkładów jak i wyświetlania ich w trybie odcieni szarości. Wszystkie ustawienia pamiętane są pomiędzy kolejnymi uruchomieniami aplikacji. 15

16 4.2 Wyświetlanie podkładów w formacie Autocad Aplikacja umożliwia wyświetlanie podkładów w formacie Autocad (DXF/DWG) wraz z pełnym wsparciem dla lokalnych układów współrzędnych. 16

17 4.3 Wyświetlanie podkładów Shapefile Aplikacja pozwala na wyświetlanie danych ESRI Shapefile (SHP). Możliwe jest wyświetlanie danych wektorowych, definiowanie kolorów oraz grubości linii dla źródła, jak również wyświetlanie powiązanych danych alfanumerycznych. 17

18 5 Śledzenie FTTH Aplikacja NetStork umożliwia wykonywanie śledzenia na poziomie zarówno kabli jak i włókien światłowodowych. Mechanizm śledzenia poprawnie obsługuje model danych sieci FTTH w tym elementy takie jak rozgałęźniki (splittery), piony budynków wielorodzinnych itp. Śledzenie można wykonywać z dowolnego węzła sieci, tj. od dowolnego włókna lub portu światłowodowego, a także od zakończeń abonenckich (HP). Śledzenie jest wykonywane zawsze w dwóch kierunkach, dzięki czemu można swobodnie analizować rozpływ sygnału z dowolnego punktu sieci. Wynik śledzenia ma postać hierarchiczną i prezentowany jest na trzech poziomach: Poziom infrastruktury (na mapie) 18

19 Poziom połączeń kabli (schematy studni) Poziom połączeń włókien (schematy złącz, stojaków, pionów budynków) 19

20 20

21 21

22 22

23 6 Relacje światłowodowe Aplikacja NetStork zawiera moduł do obsługi relacji światłowodowych. Można tworzyć różnego rodzaju relacje: Relacje punkt-punkt o Relacje wielowłóknowe Relacje rozgałęzione (FTTH) Relacje można tworzyć z dowolnego węzła sieci, w podobny sposób jak wykonuje się śledzenie. Relacja jest obiektem, który jest podświetlany na mapie, prezentując jej przebieg od lokalizacji początkowej do końcowej. Jest również widoczna na schematach w postaci oznaczeń rysowanych obok włókien światłowodowych wchodzących w jej skład. W aplikacji NetStork można swobodnie definiować wiele relacji na jednym włóknie, co pozwala na modelowanie usług dla odbiorców FTTH. Relacje tworzone na portach OLT/ODF w kierunku abonenta, będą się rozgałęziać przechodząc przez rozgałęźniki (splittery). Przebieg relacji jest dynamicznie uaktualniany (wydłużany lub skracany), w zależności od bieżących danych. Jeśli dokona się odpowiednich krosowań, lub usunie połączenia włókien wchodzących w skład relacji - jej przebieg zostanie automatycznie uaktualniony i pokazany na schematach. 23
