1 Modelowanie procesów biznesowych w ADONIS dr Marek Zborowski mzborowski@wz.uw.edu.pl

2 Okno aplikacji (paski narzędzi) Moduły Dostęp do okna Szybki dostęp 2

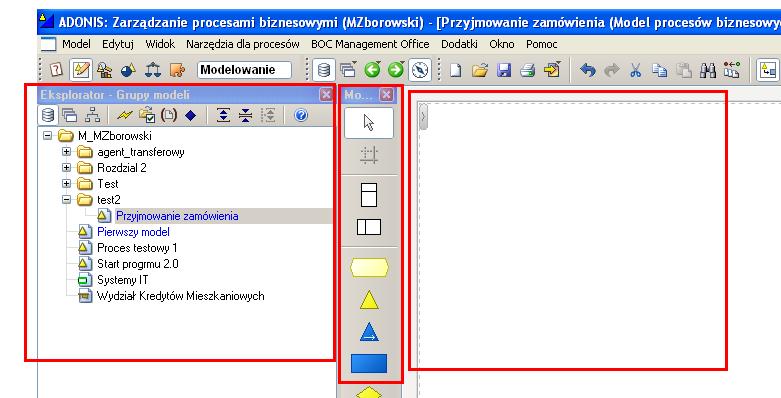

3 Okno aplikacji (okienka) Eksplorator Modelowanie Obszar modelowania 3

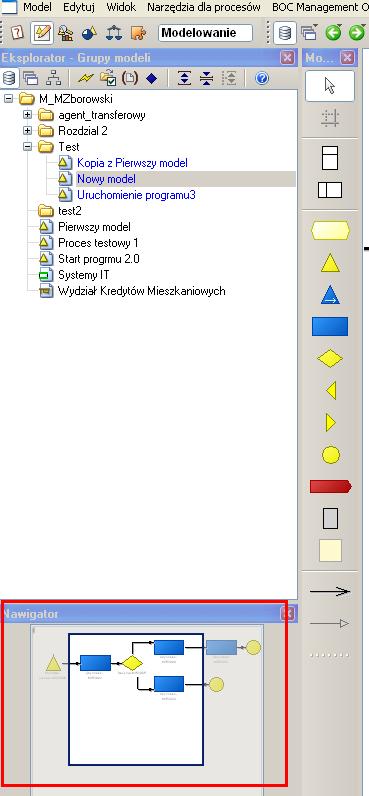

4 Nawigator Nawigator pokazuje, która cześć modelu jest obecnie wyświetlana w Oknie modelowania. Sterowanie wielkością wyświetlanej części modelu w oknie modelowania 4 4

5 Nawigator c.d. Aby włączyć lub włączyć okno Nawigatora klikamy PPM/LPM na zobrazowaną ikonkę. 5 5

6 Pasek modułów Akwizycja Modelowanie Analiza Symulacja Ewaluacja Import/Eksport 6 6

7 Eksplorator - widoki Grupy modeli prezentuje stworzone modele w strukturze drzewiastej Otwarte modele prezentuje stworzone modele w strukturze typów modeli 7

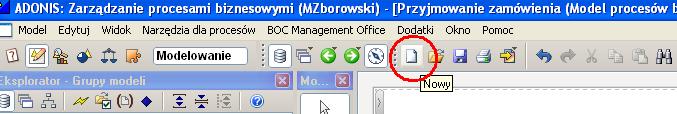

8 Tworzenie modeli I Aby utworzyć nowy model należy kliknąć na pasku Szyki dostęp kliknąć ikonkę Nowy. Czynność ta spowoduje wyświetlenie okna Utwórz nowy model. 8

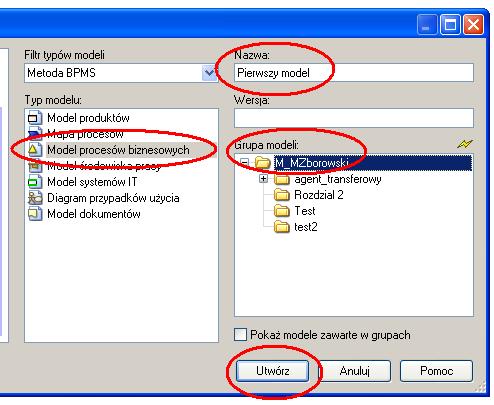

9 Tworzenie modeli I c.d. W oknie Utwórz nowy model należy: wybrać Typ modelu Model procesów biznesowych, wpisać Nazwę modelu Pierwszy model, w oknie Grupa modeli kliknąć na nr legitymacji, kliknąć przycisk Utwórz. 9 9

10 Tworzenie modeli II W Eksploratorze grupy modeli należy: kliknąć PPM na katalog podpisany nr legitymacji, Wybrać Nowy, Wybrać Model procesów biznesowych. Notyfikacja oznaczeń: PPM prawy przycisk myszy, LPM lewy przycisk myszy 10

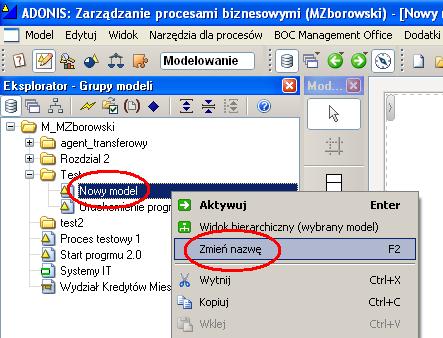

11 Zmiana nazwy modelu W Eksploratorze grupy modeli należy: kliknąć PPM Nowy model, Wybrać Zamień nazwę. W oknie Zmień nazwę modelu wpisujemy nową nazwę: Przyjmowanie zamówienia 11 11

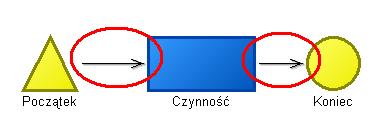

12 Wstawienie obiektów (elementów) procesu c.d. Obiekty procesu połączone są różnego typu konektorami. konektor typu kolejny prosty proces 12

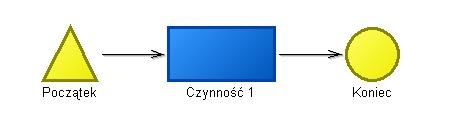

13 Konektor Konektor wchodzący dla czynności Czynność 1 Konektor wychodzący dla czynności Czynność 1 13

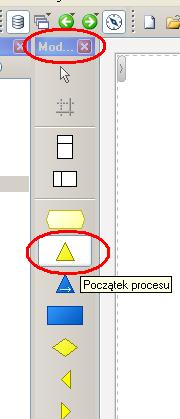

14 Wstawienie obiektów (elementów) procesu c.d. W obszarze modelowania należy kliknąć LPP na obiekcie Początek procesu

15 Tryby pracy graficznego edytora modeli Wskaźnik myszy Tryb Edycji (wskazywanie): wybór obiektów, przesuwanie obiektów edycja notatnika (po dwukliku) Rysowania: rysowanie obiektów metoda Point of Click (każde kliknięcie wstawi obiekt wybranego typu we wskazywanym miejscu) Po wybraniu trybu rysowania pozostaniemy w nim tak długo (będzie można wstawić tak dużo obiektów) póki nie zmienimy trybu pracy na edycję. 15

16 Wstawienie obiektów (elementów) procesu c.d. Aby przejść (powrócić) z trybu rysowanie do edycji (wskazywania) należy: kliknąć PPM na obszarze modelowania Lub kliknąć w oknie Modelowanie na ikonkę Edytuj 16

17 Modelowanie: obiekty zdarzenie początek procesu podproces czynność decyzja paralelizm suma koniec 17

18 Modelowanie edytuj (wskaźnik) wstaw/ usuń pusta przestrzeń tor (pionowy/ poziomy) 18

19 Modelowanie 2 odnośnik grupuj notatka 19

20 Wstawienie obiektów (elementów) procesu c.d. Obraz graficzny obiektu procesu modelowania Nazwa obiektu procesu modelowania Każdy obiekt w obrębie całej bazy modeli ma unikatowy numer 20

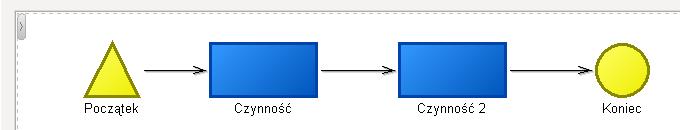

21 Wstawienie obiektów (elementów) procesu Każdy proces ma: dokładnie jeden początek, przynajmniej jeden koniec, przynajmniej jedną czynność

22 Modelowanie procesów biznesowych - zasady (2) Każdy proces ma przynajmniej jeden koniec. 22

23 Rozgałęzienie (paralelizm) Paralelizm umożliwia jednoczesne przejście kliku ścieżek procesu biznesowego. Pozwala to na równoczesne opracowanie niezależnych części procesu. Zakończeniem paralelizmu jest obiekt Suma. Suma łączy z powrotem równolegle biegnące ścieżki procesu biznesowego. 23

24 Obiekty: paralelizm Rozgałęzienie procesu (obiekt: paralelizm + obiekt: suma) 24 24

25 Błędy w modelowaniu w ADONIS To nie jest rozgałęzienie! 25 25

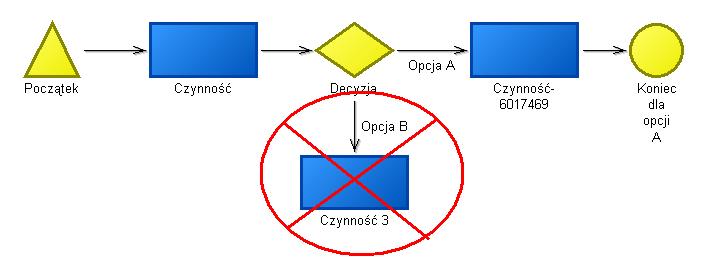

26 Błędy w modelowaniu w ADONIS Model procesu biznesowego składa się ze ścieżek, które maja początek w obiekcie Początek i zakończenie w obiekcie Koniec. (Nie ma ślepych ścieżek ) 26 26

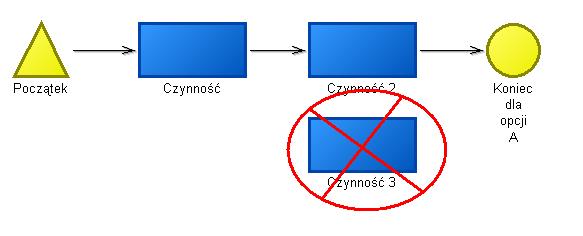

27 Błędy w modelowaniu w ADONIS Model procesu biznesowego składa się z logicznie ułożonych obiektów połączonych konektorami. (Nie ma wysp ) 27 27

28 Modelowanie procesów biznesowych - zasady Każda czynność ma jeden lub więcej konektorów wchodzących

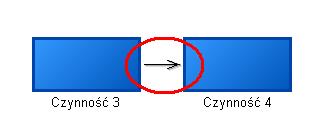

29 Modelowanie procesów biznesowych zasady Każda czynność może mieć dokładnie jeden konektor wychodzący

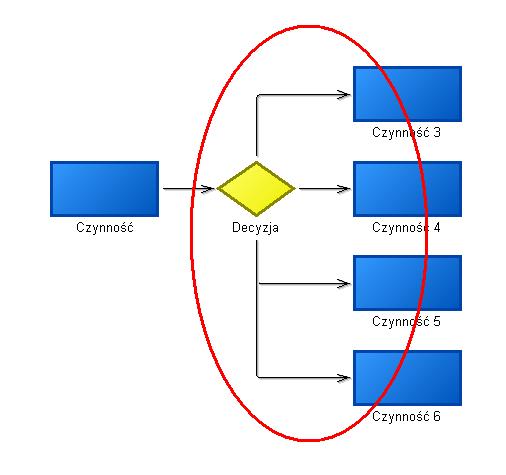

30 Modelowanie procesów biznesowych - zasady Od obiektu typu Decyzja muszą odchodzi przynajmniej dwa konektory (strzałki). Zobrazowanie alternatywy

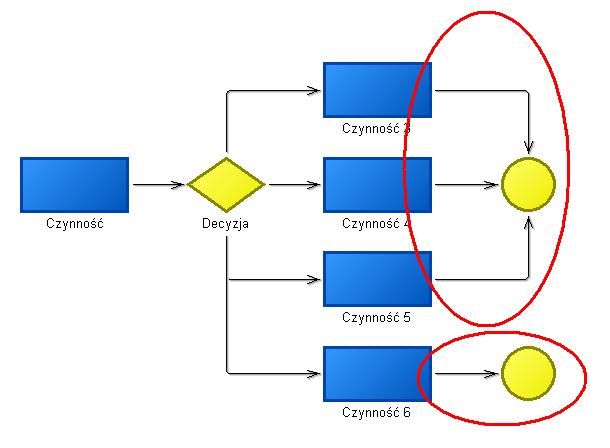

31 Modelowanie procesów biznesowych - zasady Każda ścieżka, w której nie ma więcej kroków musi być zakończona obiektem typu Koniec

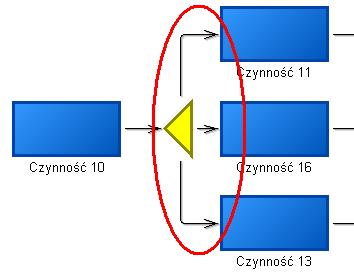

32 Modelowanie procesów biznesowych - zasady Rozgałęzienie procesu ścieżki, które są wykonywane równolegle rozpoczynamy obiektem typu paralelizm

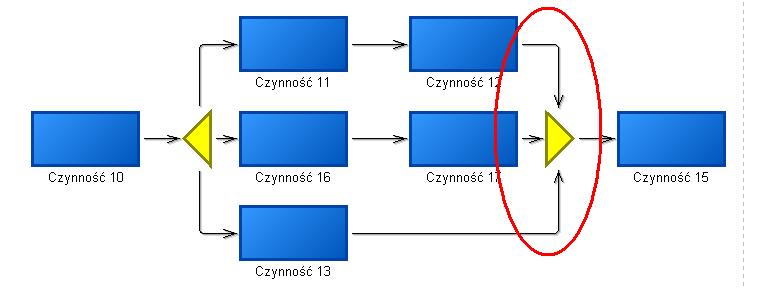

33 Modelowanie procesów biznesowych - zasady Każdemu otwartemu paralelizmowi towarzyszy zamykający obiekt typu suma. Wszystkie ścieżki, które wyszły z paralelizmu musza się zejść w sumie

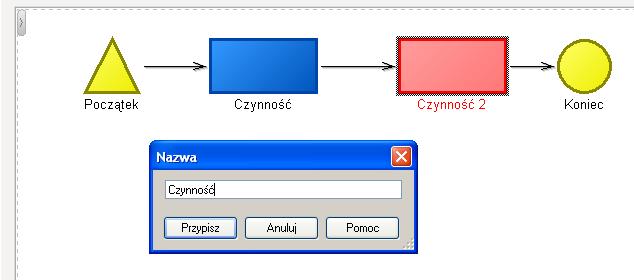

34 Modelowanie procesów biznesowych - zasady W obrębie każdego modelu wszystkie obiekty tego samego typu muszą mieć różne nazwy

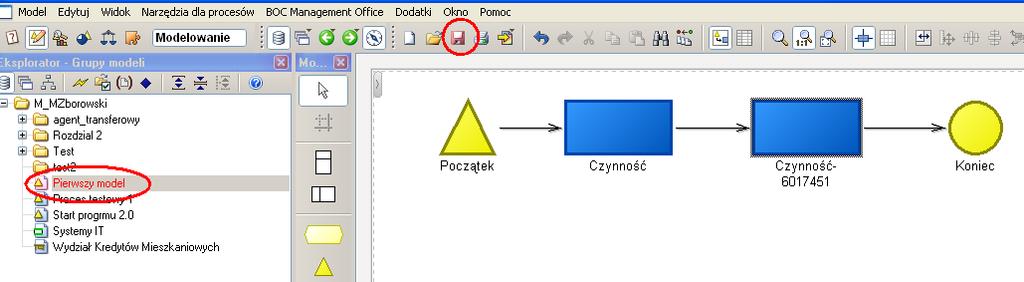

35 Szybkie zapisywanie modelu Jeżeli w oknie Eksploratora Grupa modeli nazwa modelu jest wyświetlona na czerwono oraz ikona dyskietki na pasku Szyki dostęp także jest w kolorze czerwonym oznacza to, ze dokonana została zmiana w modelu. Klikamy dyskietkę lub używamy skrótu klawiszowego Ctrl + S
