1 Pokampanijna konferencja techniczno-surowcowa, STC Dobrowolski Maciej Suedzucker Polska Warszawa luty 2008

2 Plan prezentacji Podstawowe dane surowcowe Wyniki kampanijne Inwestycje, ISO, Ochrona środowiska

3 Podstawowe dane surowcowe

4 Podstawowe dane surowcowe Suedzucker Polska =100% Kontraktacja (17%) t % Skupiono łącznie t % Powierzchnia uprawy ha % Liczba plantatorów tyś % Średnia powierzchnia ha % Plon buraków t/ha % Polaryzacja % % Teoretyczny plon cukru t/ha % Produkcja cukru t %

5 Podstawowe dane surowcowe Powierzchnia uprawy [ha] %

6 Podstawowe dane surowcowe 5.1 Średnia pow. plantacji [ha] 13.0 Liczba plantatorów [x1000] % %

7 Podstawowe dane surowcowe

8 Podstawowe dane surowcowe 60 Plon buraków [t.b/ha] %

9 Podstawowe dane surowcowe

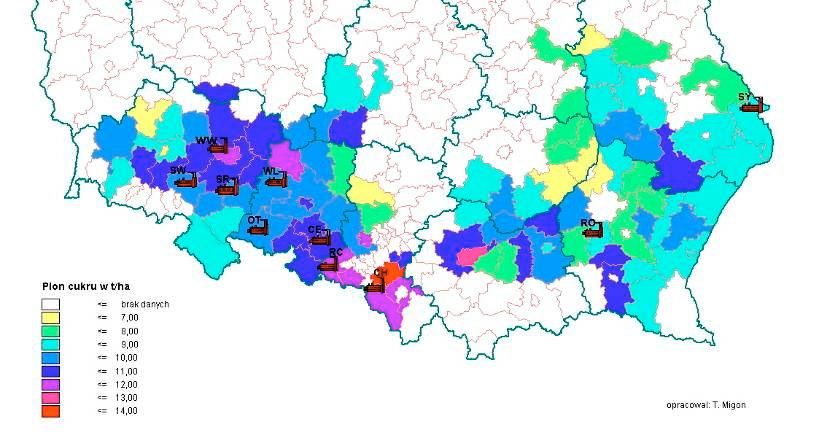

10 Podstawowe dane surowcowe 17.6 Polaryzacja [%] 9.9 Teoretyczny plon cukru [t.c/ha] % %

11 Podstawowe dane surowcowe Produkcja cukru [t] %

12 Podstawowe wyniki kampanijne

13 Przerób dobowy [t.b/d] t.b / d t.b/d t.b/d Suedzucker Polska RO - Ropczyce SY - Strzyżow CE - Cerekiew CH - Chybie OT - Otmuchów RC - Racibórz SR - Strzelin SW - Świdnica WW - Wrocław WL - Wróblin RO SY CE CH OT RC SR SW WW WL

14 Zużycie energii [kwh/t.b] RO - Ropczyce SY - Strzyzow 2007 CE - Cerekiew CH - Chybie OT - Otmuchow RC - Raciborz SR - Strzelin SW - Swidnica WW - Wroclaw WL - Wroblin kwh / t.b Suedzucker Polska RO SY CE OT RC SR SW WW WL

15 Długość kampanii [d] dni [dni] Suedzucker Polska 20 0 RO SY CE CH OT RC SR SW WW WL

16 Problemy i awarie kampania 2007 awarie wpływające na zdolność przerobową: Awaria [h] Prze ró b % CE Awaria wiró wki c ukrzyc y II % RO Pro ble my te c hno lo g ic zne na pro dukto wni % WW Awaria s ys te mu s te ro wania wiró wki A (BMA) % S Y Awaria s ys te mu s te ro wania na turbinie % WL Awaria s ys te mu ko tła OSR % WL Awaria prze noś nika taś mo we g o (wys ło dki) % S R Pę knię c ie wału płuc zki burac zane j % WW Awaria s ilnika dyfuzo ra % OT Awaria płuc zki burac zane j %

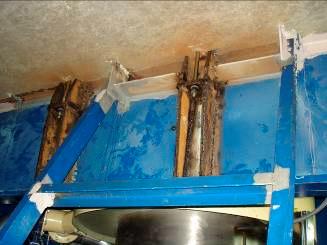

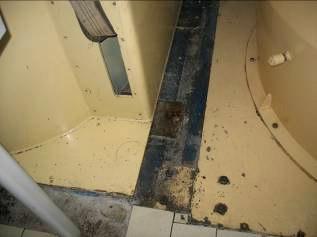

17 Awaria wirówki II c - Cerekiew Awaria: noc ¾ listopad, bicie bębna wirówki c. II (1750kg) Szkody: Zerwanie 4 z 8 śrub mocujących wirówkę c. II Przesuniecie wirówki o 25 mm Wał wirówki wygięty o 8 mm Odkształcenie mocowania wału w bębnie o 2.5 mm Uszkodzenie sita, wygarniacza, lancy dysz, odbojnika wewnętrznego

18 Awaria wirówki II c - Cerekiew A A/B B AF C/AF C

19 Awaria wirówki II c - Cerekiew

20 Awaria wirówki II c - Cerekiew Sekwencja zdarzeń: Aktywacja Czujnika bicia wału 1100 N max Hamowanie falownikiem N bielenie H2O ?obr Bebna i zadana Falow. >15 2. Wyłączenie się Falownika Stop Operatora Hamowanie mechaniczne 400 N H2O_klapka 180 N napełniania 60 N wygar. Napełn. 15 2

21 Awaria wirówki II c - Cerekiew Analiza przyczyn (technologia): Cukrzyca II przed i w trakcie zdarzenia w normie Napełnienie rozdzielacza w normie Brak bicia lub niewyważenia w cyklach poprzedzających Praca w pełnej automatyce przed i w trakcie zdarzenia Normalne czasy napełniania, wirowania itp.... Brak jednoznacznych przyczyn technologicznych Najprawdopodobniej przyczyną bicia była grudka cukrzycy lub resztka cukru

22 Awaria wirówki II c - Cerekiew Analiza przyczyn (mechanika, automatyka, inne): Eksperyzy śrub - w dwu niezależnych Laboratoriach (2 uszk. + 1 dobra) Żadna z certyfikowanych śrub nie spełniała Norm Wytrzymałościowych. Analiza automatyki hamowania awaryjnego

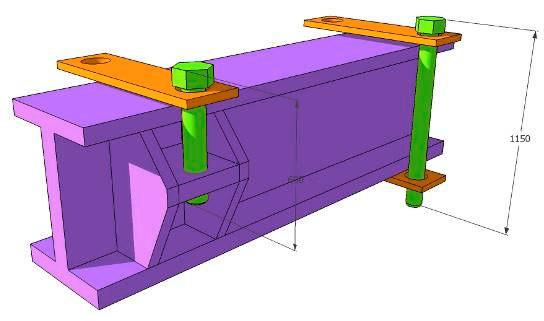

23 Awaria wirówki II c - Cerekiew Wnioski i podjęte działania: Wymiana wszystkich śrub na klasę wytrz Skrócenie długości śrub z 1150 mm do 600mm Modyfikacja sterowania w zakresie hamowania awaryjnego

24 Awaria wirówki II c - Cerekiew

25 Ochrona środowiska

26 Ochrona środowiska 120 Zużycie wody [%],

27 Ochrona środowiska Emisje pyłu [%],

28 Ochrona środowiska 120 Emisje SO2 [%],

29 Ochrona środowiska 120 Emisje NOx [%],

30 Inwestycje 2007 (główne projekty)

31 Inwestycje Zbiornik soku gęstego Cerekiew, podstawowe dane: Pojemność użyteczna: m3 49 Typ: Stalowy, 11 x 36? 10mm Wysokość: 29.6 m Średnica: 49 m Ciężar własny: 990 t Płyta fundamentowa: 0.45 m -12 Palowanie: 298 szt. 0.6

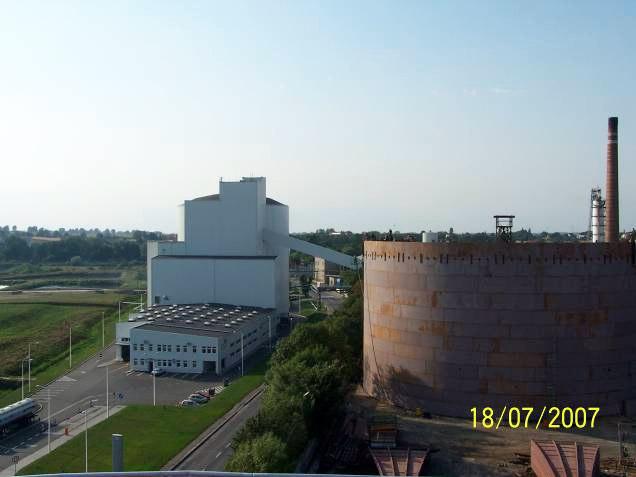

32 Inwestycje Zbiornik soku gęstego Cerekiew

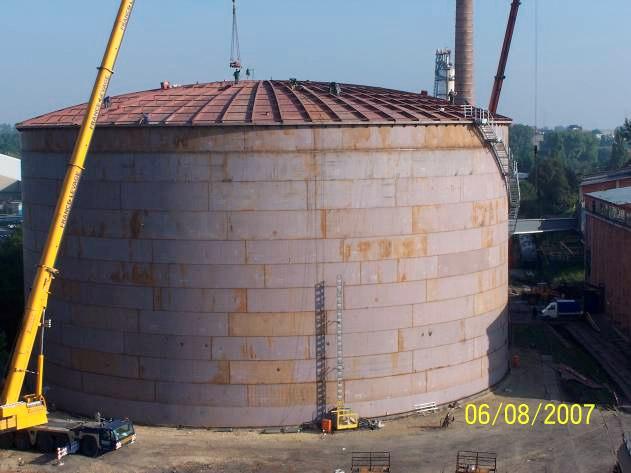

33 Inwestycje Zbiornik soku gęstego Cerekiew

34 Inwestycje Zbiornik melasu Cerekiew Kierunek budowy od dachu:

35 Inwestycje Zbiornik soku gęstego Cerekiew

36 Inwestycje

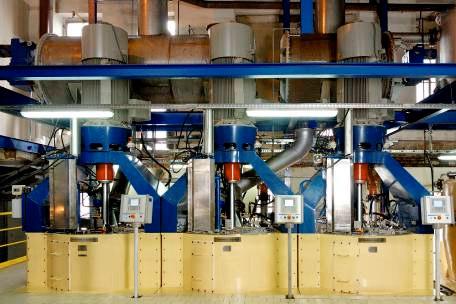

37 Inwestycje Wirówki 1 i 2 cukrzycy Cerekiew Paramtery: Ładowność 1750 kg szarże/h min 20 c.1 szarże/h min 14 c.2 czas 1 sz. max 170 sec czas 1 sz. max 240 sec rpm max 1100

38 Inwestycje 2007: modernizacje kotłów Ropczyce (3xOR32) Rozbudowa powierzchni parownika w komorze palenisk. Wymiana podgrzewaczy wody 1 i 2 stopnia + dodatkowy Wymiana przegrzewacza pary (jeden kocioł) Efekty Sprawność kotłów powyżej 81% Świdnica (PR25, etap 1) Zwiększenie wydajności max. trwałej do 36 t/h Wymiana żeliwnych podgrzewaczy wody na stalowe Montaż dodatkowego stalowego podgrzewacza wody Efekty Obniżenie temperatury spalin wylotowych o ok. 70 o C Sprawność kotła w etapie I 75%, 80% w etapie II

39 Inwestycje 2007: modernizacje kotłów Strzelin (OR32M) Przeniesienie kluczowych elementów kotla OR-32 Montaz kotla OR-32M w technologii scian szczelnych Rozbudowa instalacji odpylania i naweglania Efekty Sprawnosc kotla powyzej 86% Elastycznosc pracy w szerokim zakresie obciazen Strzyżów (OR32, etap 1) Modernizacja paleniska kotla Rozbudowa powierzchni parownika w komorze palenisk. Montaz dodatkowego podgrzewacza wody Efekty etapu 1 Sprawnosc kotla powyzej 79% (docelowo 81%) Wydajnosc trwala 36 t/h, max. 38 t/h

40 Inwestycje 2007: modernizacje kotłów Ropczyce (3xOR32) Sklepienie przednie Przegrzewacz pary Komora pośrednia przegrzewacza pary Świdnica (PR25, etap 1) IV ciąg kotła - zdemontowany Stalowy podgrzewacz wody

41 Inwestycje 2007 Kocioł OR32 + turbozespół TP6: Strzelin w.miał w. groszek silo,co MW t OR32 Främbs Stirling 1910 RS 40 bar 22 bar 28 t/h 16 t/h Sie mens 22 / 0.4 bar 2.5MW / 3150kVA Siemens 22 / 0.4 bar 2.5MW / 3200kVA wyparka

42 Inwestycje 2007 Kocioł OR32 + turbozespół TP6: Strzelin w. miał HV, gaz silo,co MW t > OR32 OR32 z ML Favorit bar 40 bar 28 t/h 28 t/h TP6/4 40 / 0.4 bar 6MW / 7500 kva wyparka

43 Inwestycje 2007 Kocioł OR32 + turbozespół TP6: Strzelin TP6/4 fundament TP6/4 fundament + konstrukcja wsporcza OR32 Ekran boczny OR32 Walczak + ściana przednia Ekran tylny kotła Walczak

44 Certyfikaty ISO

45 Certyfikaty ISO 9001 : 2000 Certyfikaty ISO 9001:2000 dla cukrowni : Otmuchów Strzelin Świdnica

46 Dziekuję za uwagę Maciej Dobrowolski Suedzucker Polska
