Fala uderzeniowa i jej zastosowania.

Transkrypt

1 Fala uderzeniowa i jej zastosowania.

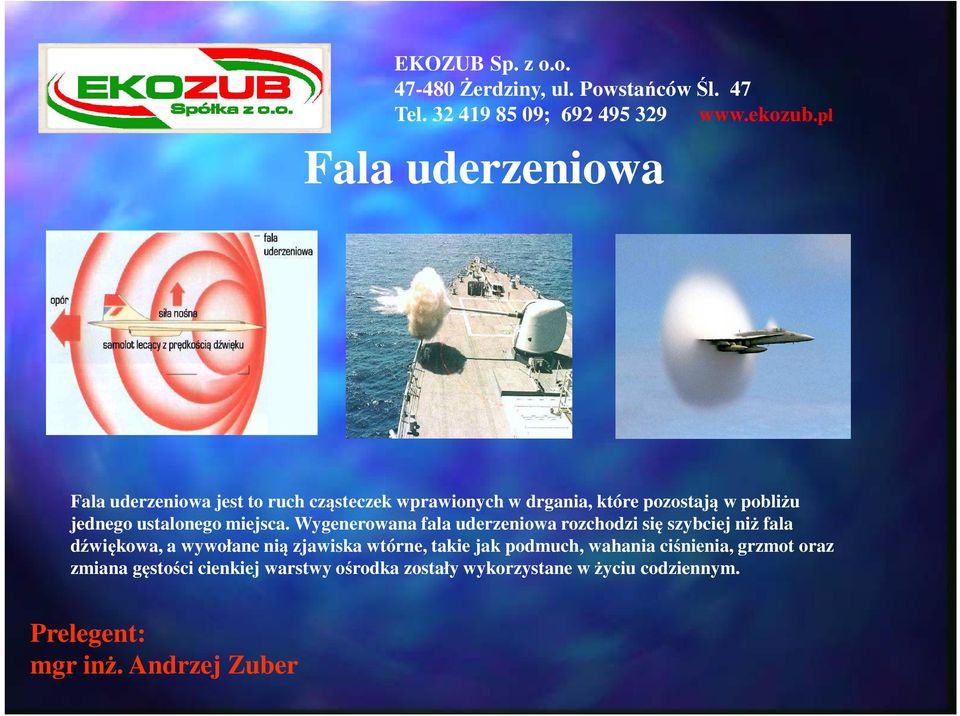

2 Temat wystąpienia: EKOZUB Sp. z o.o. Fala uderzeniowa Fala uderzeniowa jest to ruch cząsteczek wprawionych w drgania, które pozostają w pobliżu jednego ustalonego miejsca. Wygenerowana fala uderzeniowa rozchodzi się szybciej niż fala dźwiękowa, a wywołane nią zjawiska wtórne, takie jak podmuch, wahania ciśnienia, grzmot oraz zmiana gęstości cienkiej warstwy ośrodka zostały wykorzystane w życiu codziennym.

3 Struktura powietrznej fali wytworzonej w komorze wylotowej

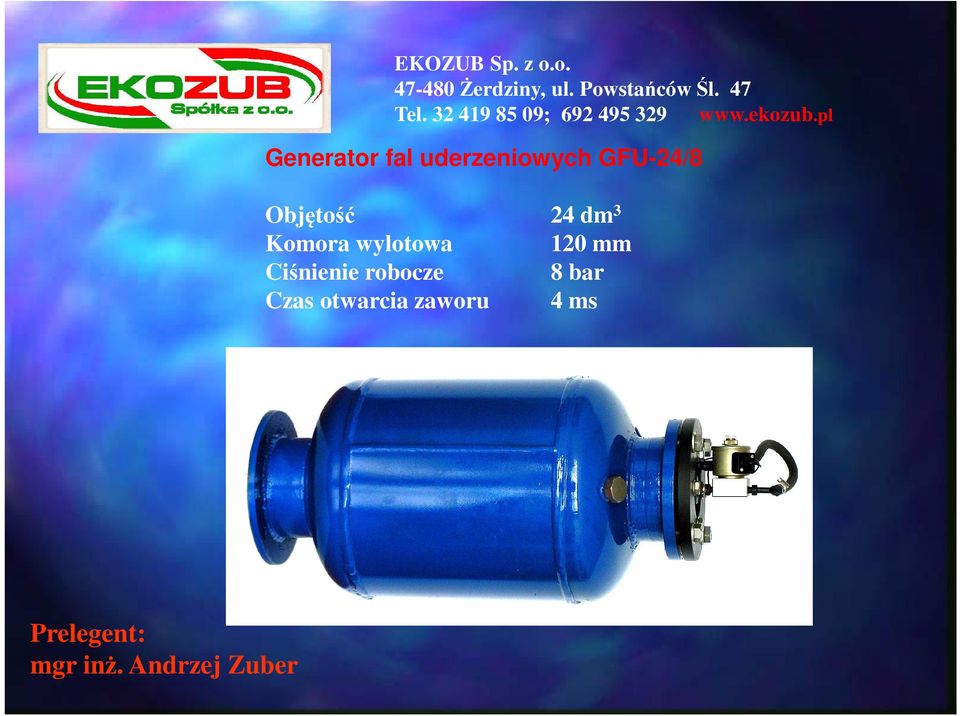

4 Generator fal uderzeniowych GFU-24/8 Objętość 24 dm 3 Komora wylotowa 120 mm Ciśnienie robocze 8 bar Czas otwarcia zaworu 4 ms

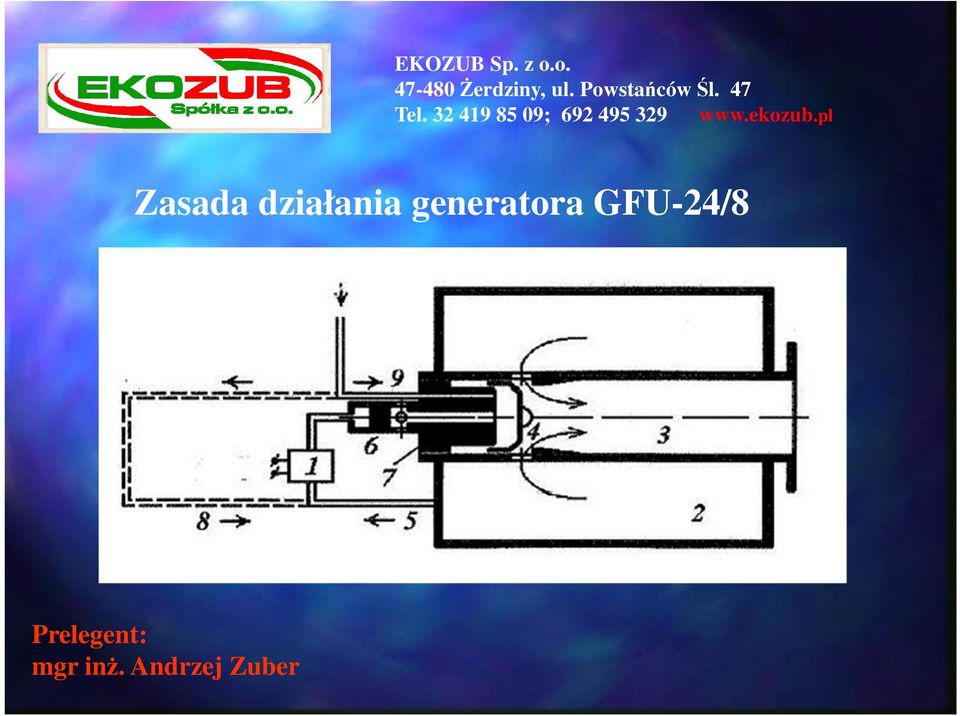

5 Zasada działania generatora GFU-24/8

6 Zmiana ciśnienia powietrza w generatorze GFU-24/8 w czasie napełniania i pracy Napełnienie 60 s Praca 0,04 s

7 Rodzaje generatorów fal uderzeniowych 1. Generator GFU-0,1/ Generator GFU-1/ Generator GFU-1/ Generator GFU-2/ Generator GFU- 10/ Generator GFU-24/8.

8 Udrażnianie lejów popiołowych kotła fluidalnego zabudowanego w Elektrowni Jaworzno.

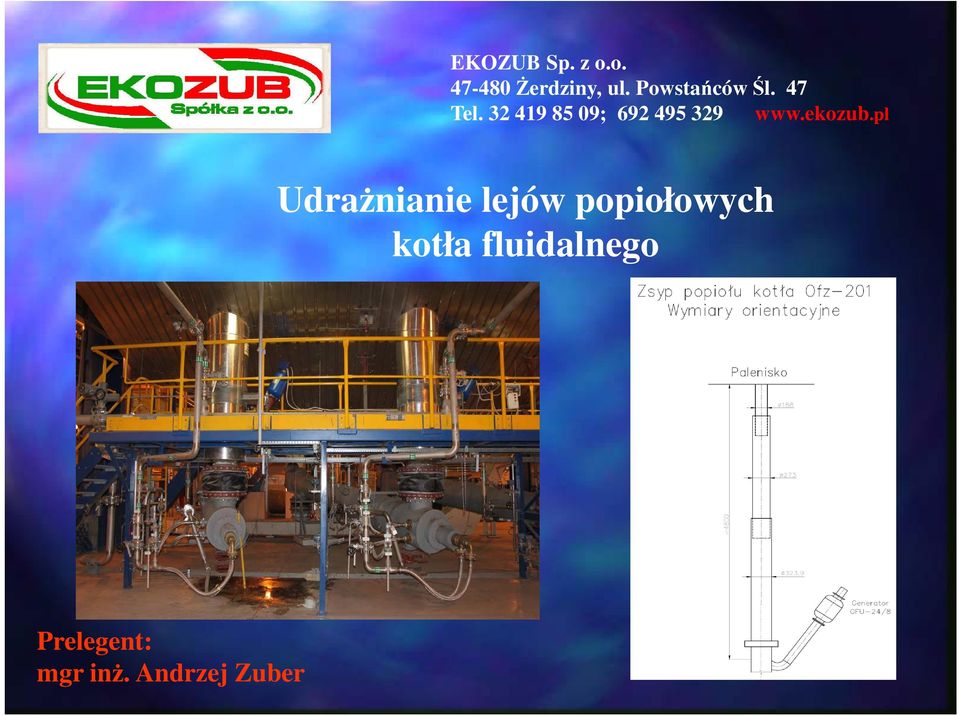

9 Udrażnianie lejów popiołowych kotła fluidalnego

10 Usuwanie nawisów w bunkrach i zasobnikach możliwości zabudowy

11 Usuwanie nawisów w bunkrach i zasobnikach możliwości zabudowy

12 Usuwanie nawisów w bunkrach i zasobnikach możliwości zabudowy

13 Układ podawania paliwa do kotła fluidalnego w Elektrowni Jaworzno.

14 EKOZUB Sp. z o.o. Czyszczenie pęczków konwekcyjnych kotłów Kocioł PTWM 50 Производительность по первичному пару, т/час Производительность по вторичному пару, т/час Давление первичного пара, кгс/см2 Давление вторичного пара, кгс/см2 Температура первичного пара, С Температура вторичного пара, С

15 Czyszczenie grodzi Kocioł PTWM 50

16 EKOZUB Sp. z o.o. Czyszczenie powierzchni konwekcyjnych - 18 generatorów do czyszczenia powierzchni grodziowych przegrzewacza pary świeżej i wtórnej, które oddziaływają tylko na 50% powierzchni wymiany ciepła, - 16 generatorów do czyszczenia powierzchni konwekcyjnych przegrzewacza pary świeżej, po 8 sztuk, rozmieszczonych na przedniej i tylnej ścianie drugiego ciągu, - 10 generatorów do czyszczenia drugiego przegrzewacza pary świeżej, po 5 sztuk, rozmieszczonych na przedniej i tylnej ścianie drugiego ciągu, - 10 generatorów do czyszczenia przegrzewacza pary wtórnej, rozmieszczonych na przedniej i tylnej ścianie drugiego ciągu, - 10 generatorów do czyszczenia drugiego stopnia rurowego podgrzewacza powietrza, po 5 sztuk, rozmieszczonych na przedniej i tylnej ścianie drugiego ciągu, - 8 generatorów dla czyszczenia podgrzewacza wody po 4 sztuki, rozmieszczone na przedniej i tylnej ścianie drugiego ciągu. Zabudowane w drugim ciągu 54 szt. generatorów fal uderzeniowych oddziaływają na 80% konwekcyjnych powierzchni wymiany ciepła.

17 Czyszczenie pęczków konwekcyjnych kotłów

18 Generator GFU-24/8 jako urządzenia czyszczące powierzchnie konwekcyjne kotłów. Cechy wyróżniające system czyszczenia: wysoka skuteczność czyszczenia, niskie koszty eksploatacyjne niskie zużycie sprężonego powietrza, niskie wydajności sprężarek, ciśnienie sprężonego powietrza do 8 atm, możliwość dotrzymania norm hałasu, brak zbiorników buforowych powietrza, możliwość zabudowy generatorów bez konieczności przeróbek elementów kotła, w tym schodów i podestów, brak mechanicznego oddziaływania fali uderzeniowej na elementy ciśnieniowe kotła oraz obmurze ciężkie EKOZUB Sp. z o.o.

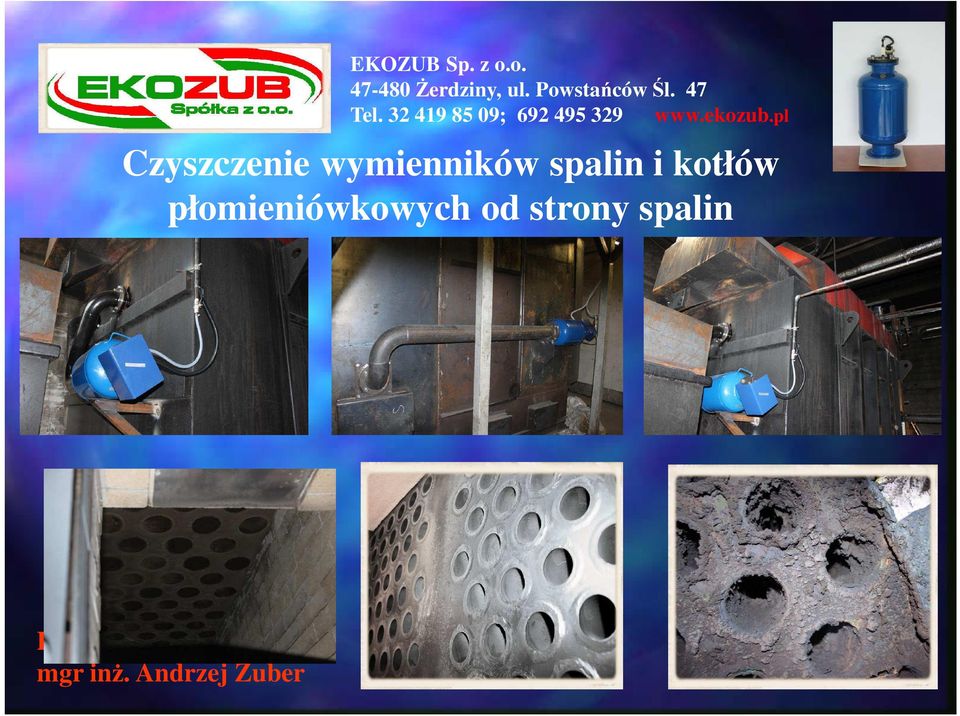

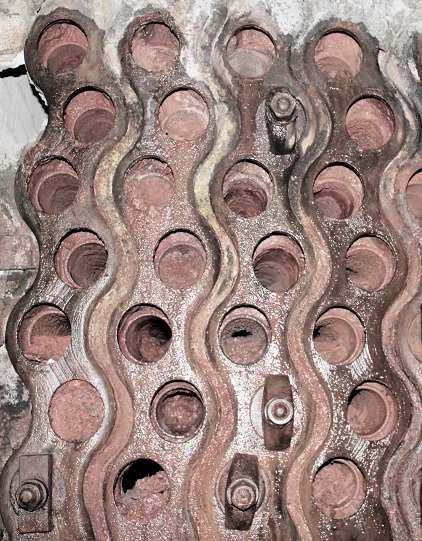

19 Czyszczenie wymienników spalin i kotłów płomieniówkowych od strony spalin

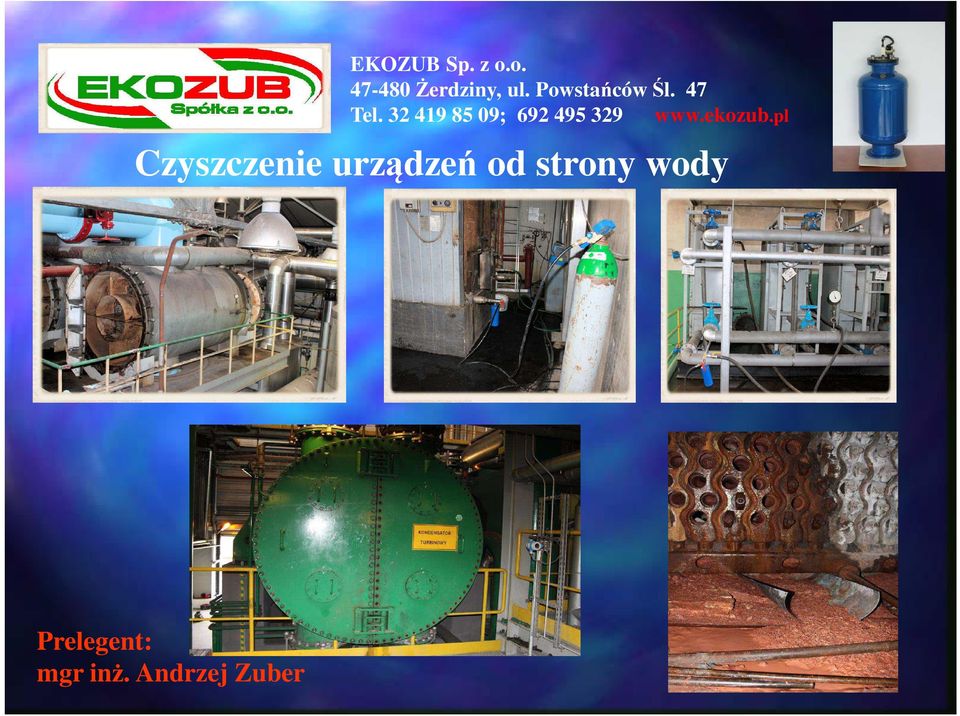

20 Czyszczenie urządzeń od strony wody

21 Wspomaganie transportu pneumatycznego

22 Wspomaganie transportu hydraulicznego

23 Mieszanie cieczy i płynów

24 Czyszczenie zbiorników i absorberów

25 Generator fal uderzeniowych GFU-0,1/100 Objętość 0,1 dm 3 Średnica 40 mm Długość 277 mm Ciśnienie 100 bar

26 Czyszczenie rurociągów, kanałów i kominów

27 Generator fal uderzeniowych GFU-1/15 Czyszczenie różnej mocy kotłów wodnych i parowych ze szlamów, mułów oraz twardych osadów po stronie wody powstałych w czasie bieżącej eksploatacji. Czyszczenie kotłów wodnych i parowych z osadów od strony spalin. Czyszczenie kominów spalinowych i kanałów wentylacyjnych. Czyszczenie instalacji CO (Centralnego Ogrzewania) oraz grzejników o różnej konstrukcji. Czyszczenie instalacji CWU (Ciepłej Wody Użytkowej) oraz wymienników. Eliminacja lub ograniczenie środków chemicznych do czyszczenia urządzeń. Czyszczenie instalacji sanitarnych i deszczowych. Czyszczenie wewnętrznych powierzchni urządzeń i instalacji elektrycznych oraz AKPiA z pyłu i kurzu.

28 Podsumowanie Zastosowania fali uderzeniowej: czyszczenie powierzchni konwekcyjnych kotłów oraz wszystkich wymienników ciepła po stronie spalin i wody z osadów, czyszczenie instalacji CO i CWU, czyszczenie wewnętrznych powierzchni urządzeń i instalacji elektrycznych oraz AKPiA, eliminacja zawieszania się węgla, biomasy oraz innych materiałów w bunkrach i zasobnikach, wspomaganie transportu pneumatycznego i hydraulicznego materiałów, w tym biomasy, czyszczenie absorberów i rurociągów w instalacjach odsiarczania spalin, regeneracja worków filtracyjnych w instalacjach odpylania spalin, czyszczenie wkładów katalitycznych w instalacjach redukcji NOx, czyszczenie kanałów i urządzeń wentylacyjnych, kominów, czyszczenie kanalizacji deszczowych i sanitarnych,
