MODERNIZACJA GOSPODARKI CIEPLNEJ CUKROWNI GOSTYŃ Jacek Pietrowiak

Transkrypt

1 MODERNIZACJA GOSPODARKI CIEPLNEJ CUKROWNI GOSTYŃ 2018 Jacek Pietrowiak

2 Co nas skłoniło do przebudowy? Koszty dużego zużycia ciepła i emisji CO 2 Konieczność zakupu części energii elektrycznej z sieci zewnętrznej, co potencjalnie zagrażało bezpieczeństwu pracy fabryki Gospodarka cieplna Zakładu była niedostosowana do obecnego przerobu co powodowało zwiększone zapotrzebowanie na energię cieplną głównie w trakcie miesięcy zimowych Niski Bx soku gęstego utrudniający pracę produktowni 2

3 Stan przed modernizacją Wyparka pięciodziałowa Dział wstępny ogrzewany oparem trzecim Łączna powierzchnia grzejna stacji wyparnej 12000m 2 Ogrzewacze defekacji głównej ogrzewane IV lub V oparem Ogrzewacze dyfuzji ogrzewane IV oparem Ogrzewacze saturacji II ogrzewane oparem IV lub V Rozprężacz soku gęstego odgazowany do próżni 3

4 Wprowadzone zmiany Powiększenie powierzchni grzejnej stacji wyparnej o ok m 2 Powiększenie stacji wyparnej o jeden dział Zmiana działu będącego działem wstępnego odgazowania soku Zmiana działu będącego źródłem oparu dla produktowni Powiększenie całkowitej powierzchni grzejnej wymienników ciepła surowni o ok. 800m 2 Modernizacja rozkładu ciepła na wymiennikach surowni uwzględniająca lepsze wykorzystanie skroplin 4

5 Schemat stacji wyparnej przed modernizacją

6 SUSZARKA CUKRU PARA RETUROWA OGRZEWACZ OGRZEWACZ OGRZEWACZ PRODUKTOWNIA OGRZEWACZE OGRZEWACZE PRÓŻNIA ROZPRĘŻACZ I IIA IIB IIC III IVA0 IVB V SOK GĘSTY SOK RZADKI 6

7 Kilka zdjęć z procesu przebudowy

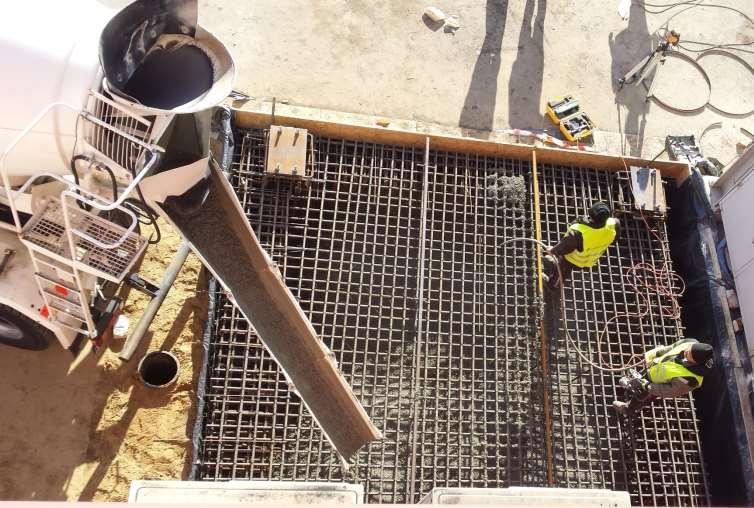

8 Montaż nowej wyparki ŚFUP Przygotowanie stopy fundamentowej 8

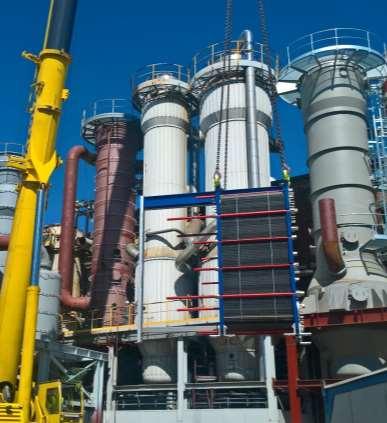

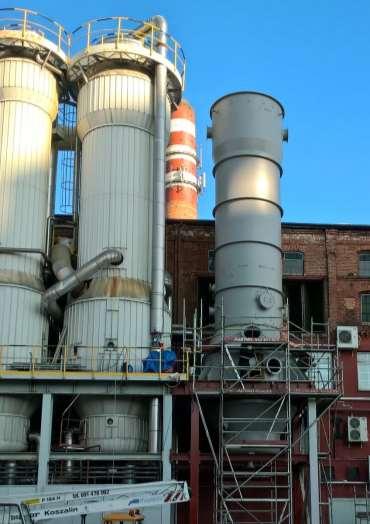

9 Montaż nowej wyparki ŚFUP Ustawienie nowej wyparki 9

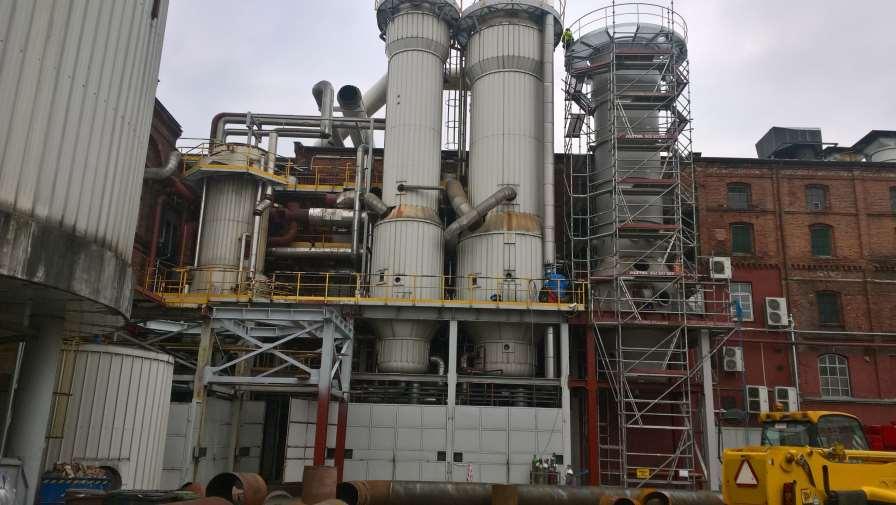

10 Rozrost frontu robót na wyparkach opadowych Prace na rurociągach i opadowych aparatach wyparnych 10

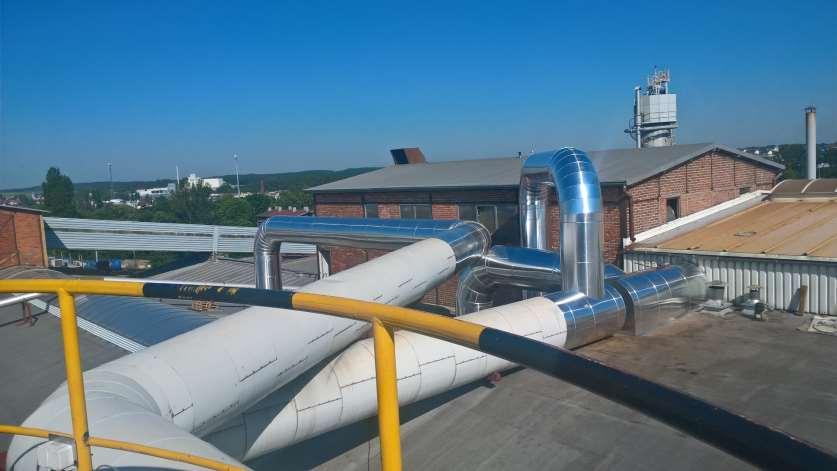

11 Montaż rurociągów oparowych Nowe rurociągi oparu I, IV i V wkomponowane i istniejącą infrastrukturę 11

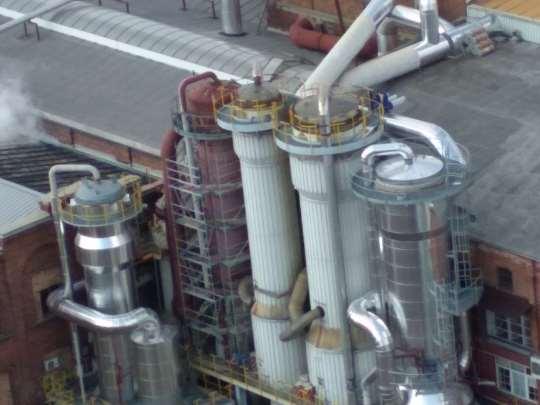

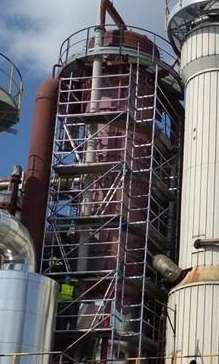

12 Zaadaptowany cienkowarstwowy aparat wyparny działu IVB Dział IVB stacji po montażu wraz z orurowaniem 12

13 Zaadaptowany cienkowarstwowy aparat wyparny działu VI Dział VI stacji po montażu wraz z orurowaniem 13

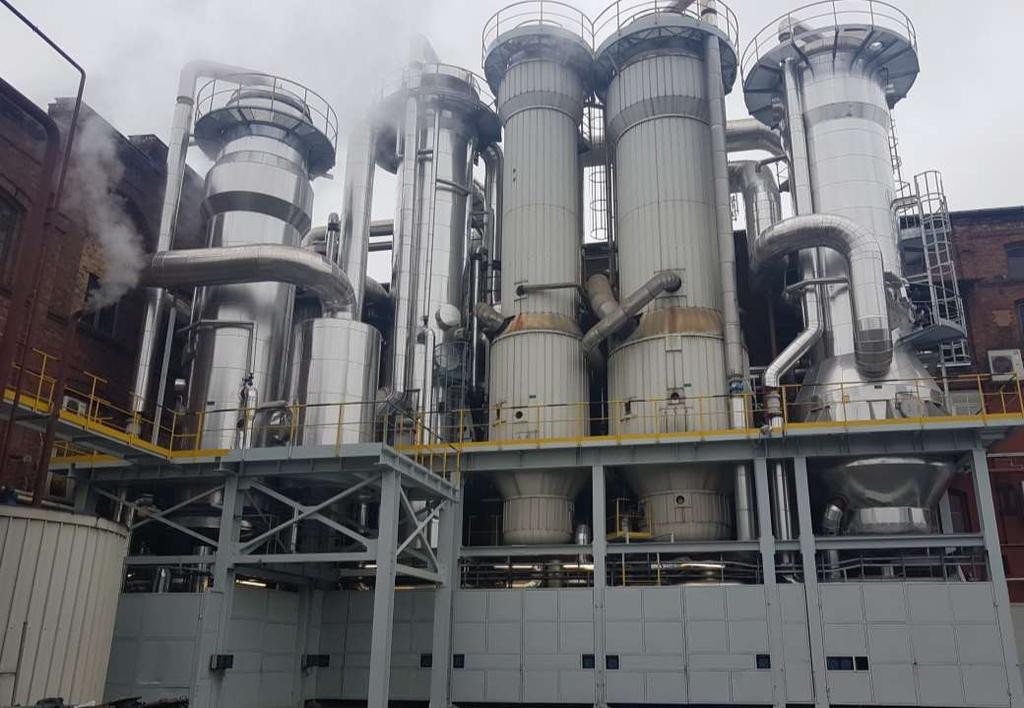

14 Stacja wyparna Prace wykończeniowe 14

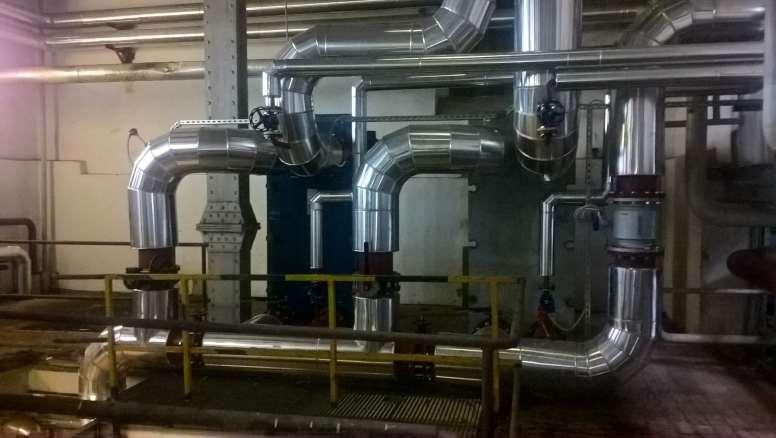

15 Montaż ogrzewaczy Zaadaptowane ogrzewacze jako wymienniki ciepła soku rzadkiego przed działem wstępnym 15

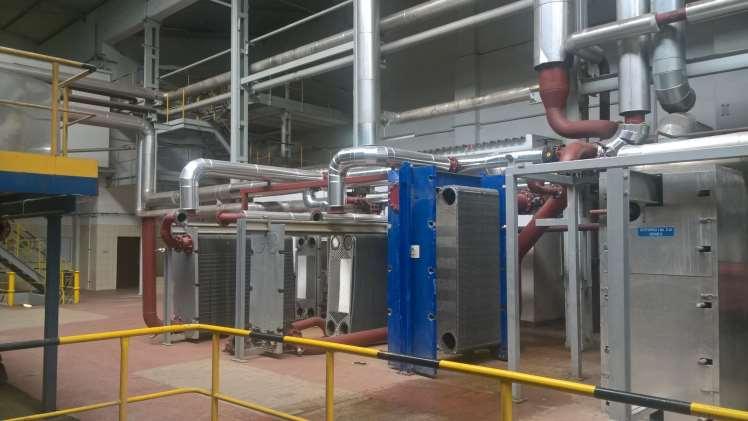

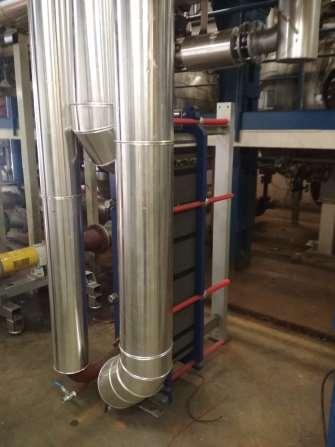

16 Nowe ogrzewacze Nowy ogrzewacz służący do rekuperacji ciepła z kondensatu I 16

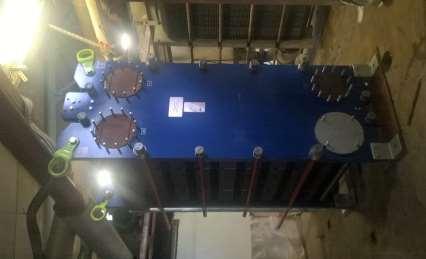

17 Nowe ogrzewacze Nowy ogrzewacz soku do defekacji głównej 17

18 Ogrzewacze saturacji II Zmiana konfiguracji ogrzewaczy saturacji II 18

19 Stan po modernizacji Wyparka sześciodziałowa Dział wstępny ogrzewany oparem IV Łączna powierzchnia stacji wyparnej ok.19000m 2 Ogrzewacze defekacji głównej ogrzewane oparem VI oraz gazami inertnymi Ogrzewacze dyfuzji grzane oparem 6 Ogrzewacze saturacji II grzane skroplinami Rekuperacja ciepła kondensatu I Rekuperacja ciepła soku gęstego 19

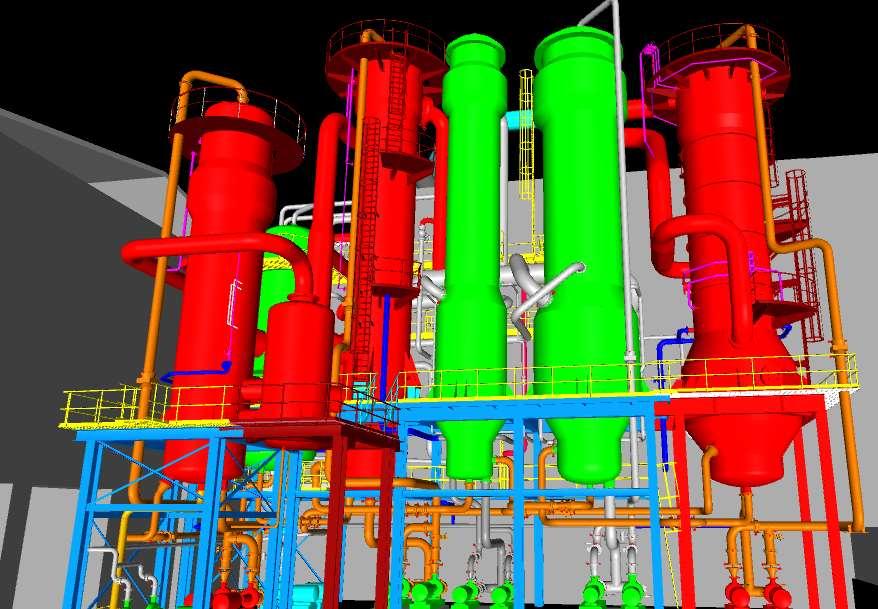

20

21 Schemat stacji wyparnej po modernizacji

22 OGRZEWACZ OGRZEWACZ OGRZEWACZ OGRZEWACZ SUSZARKA CUKRU OGRZEWACZ PRODUKTOWNIA OGRZEWACZE PARA RETUROWA OGRZEWACZ PRÓŻNIA IA IB II III IVA IVB VA0 VB0 VC VI SOK GĘSTY SOK RZADKI 22

23 Porównanie niektórych parametrów technologicznych przed i po modernizacji Parametr Kampania 2017/18 Kampania 2018/19 Zużycie energii cieplnej [kwh/tb.] Produkcja prądu elektrycznego MWh/t pary % 0,097 0,108 11% Średnia zawartość suchej substancji soku gęstego [Bx] 66,8 74,4 11% Emisja CO 2 [t CO2 /tb.] 0,07 0,06 14% 23

24 Wnioski po przebudowie Zmniejszenie zużycia węgla Redukcja emisji CO 2 Zwiększenie produkcji prądu elektrycznego Brak konieczności zakupu prądu elektrycznego z sieci zewnętrznej Brak konieczności zmniejszania przerobu ze względu na niską temperaturę w okresie zimowym Uzyskanie soku gęstego o większym Bx co przyspiesza gotowanie cukrzycy I 24
