2 Tytuł wystąpienia: Eliminacja problemów eksploatacyjnych w układach podawania paliwa oraz odbioru popiołów

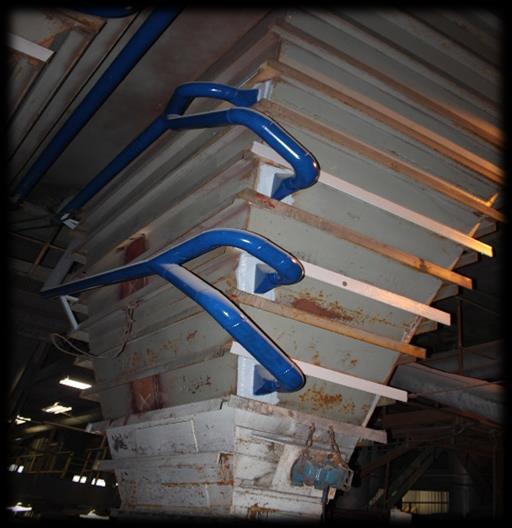

3 Bunkry i zasobniki PGNIG TERMIKA EP S.A. Zofiówka KSC S.A. CUKROWNIA KLUCZEWO PEC Gliwice Sp. z o.o. WEPA PIECHOWICE S.A. SEC Myślibórz KSC S.A. CUKROWNIA KLUCZEWO EKOZUB Sp. z o.o. Obiekty referencyjne z zabudowanymi generatorami fal uderzeniowych - zasobnik węgla do kotła OP zasobnik węgla do kotła OR-50 - zasobnik węgla do kotła WR-25 - zasobnik węgla do kotła OR-16 - zasobnik węgla do kotła WR-5 - zbiornik buraków Rurosuszarki PEC Gliwice Sp. z o.o. - podawanie paliwa do kotła WP-70 Odbiór popiołu z kotłów fluidalnych TAURON Wytwarzanie S.A. Elektrownia Siersza leje popiołowe kotła OFz-425 TAURON Elektrownia Jaworzno S.A. leje popiołowe kotła OFz-201 Podawanie paliwa do kotła fluidalnego SAKNACHSZIRI Sp. z o.o. Tkibuli (Gruzja) - podawanie paliwa do kotła fluidalnego OF-35

4 Generatory fal uderzeniowych GFU-24/8 Fala uderzeniowa jest to ruch cząsteczek wprawionych w drgania, które pozostają w pobliżu jednego ustalonego miejsca. Wygenerowana fala uderzeniowa rozchodzi się szybciej niż fala dźwiękowa, a wywołane nią zjawiska wtórne, takie jak podmuch, wahania ciśnienia, grzmot oraz zmiana gęstości cienkiej warstwy ośrodka zostały wykorzystane w życiu codziennym. Generator fal uderzeniowych GFU-24/8 Czynnik roboczy sprężone powietrze Objętość 21 dm 3 Ciśnienie robocze 8 bar Czas otwarcia zaworu 4 ms Gabaryty generatora: - wysokość 550 mm - szerokość 320 mm

5 Usuwanie nawisów w bunkrze węglowym kotła OP-140 w EC Zofiówka W grudniu 2016r. firma EKOZUB Sp. z o.o. wykonała i uruchomiła Instalację pneumatycznego rozpulchniania węgla w zbiorniku kotła OP-140 nr 3 w SEJ S.A. Odział Zofiówka. Instalacja składa się z sześciu sztuk generatorów fal uderzeniowych GFU-24/8. Dzięki pracy w pełnej automatyce generatorów został rozwiązany problem systematycznego podawania paliwa do kotła oraz równomiernej pracy turbiny na stałym obciążeniu.

6 Artykuł po uruchomieniu instalacji usuwania zatorów w podawaniu węgla do młyna węglowego

7 Problem zawieszania się paliwa w bunkrach i zasobnikach - nie do końca napełniane są bunkry i zasobniki, - konieczność obijania bunkrów przez obsługę, - brak ciągłości w podawaniu paliwa do kotła, - praca turbiny na zmiennym obciążeniu, - brak możliwości pozostawienia paliwa w bunkrze, - zwiększone zagrożenie pożarowe, - zagrożenie ludzkiego życia podczas ręcznego czyszczenia, - zwiększone koszty nawęglania.

8 Rurosuszarki w kotłach pyłowych PEC Gliwice Sp. z o.o. W czerwcu 2016r. firma EKOZUB Sp. z o.o. uruchomiła instalację udrażnia rurosuszarek kotła WP-70 w Przedsiębiorstwie Energetyki Cieplnej Sp. z o.o. w Gliwicach. Instalacja składa się z trzech generatorów fal uderzeniowych GFU-24/8, po jednym na każdą rurosuszarkę. Systematyczne działanie generatorów utrzymuje w czystości wlot spalin z komory paleniskowej do rurosuszarek. Utrzymanie w czystości rurosuszarek gwarantuje bezpieczną pracę młyna wentylatorowego oraz kotła. Dzięki zastosowaniu generatorów GFU-24/8 wyeliminowano ręczne czyszczenie rurosuszarek, które należało wykonywać w bardzo niebezpiecznych warunkach. Praca generatorów nie wpłynęła negatywnie na wewnętrzne obmurze rurosuszarek.

9 Odbiór popiołu z kotłów fluidalnych Elektrownia Jaworzno Kocioł fluidalny OFz 201 (201 t/h, 510 O C, 9,7 MPa) - uruchomienie instalacji kwiecień 2013r., - trzy rury spustowe z jednym generatorem na każdej, - zabudowa generatora w odległości mm od dna dyszowego, - średnica rury spustowej popiołu fi 323,9 / 273 / 188 mm.

10 Odbiór popiołu z kotłów fluidalnych Elektrownia Siersza Kocioł fluidalny OFz 425 (425 t/h, 560 O C, 16,1 MPa) - uruchomienie instalacji czerwiec 2017r., - cztery rury spustowe z jednym generatorem na każdej, - zabudowa króćca wylotowego fali w odległości 300 mm od dna dyszowego, - średnica rury spustowej popiołu 200 mm. - odległość generatora od rury spustowej do mm

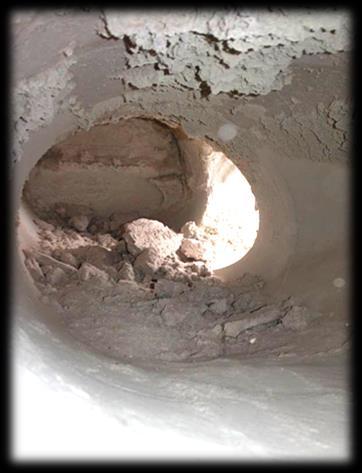

11 Eliminacja zarastania kanałów spalinowych w ISOVER Gliwice - uruchomienie instalacji wrzesień 2015, - zabudowano trzy generatory GFU-24/8, - praca w bardzo dużym zapyleniu i wysokiej temperaturze, - pełna kontrola pracy generatorów, - sygnalizacja stanów awaryjnych, - kanał spalinowy o średnicy 560 mm.

12 SAKNACHSZIRI Sp. z o.o. Tkibuli (Gruzja) Układ podawania paliwa do kotła fluidalnego OF-35 - średnio co dwie godziny ręczne przetykanie lejów zsypowych, - dostawa generatora GFU-24/8 do Gruzji w kwietniu 2017, - uruchomienie układu we wrześniu 2017, - skuteczność działania w 80 %,

13 Czyszczenie absorberów w instalacjach odsiarczania spalin EC Łódź oraz PEC Gliwice

14 PEC Gliwice Sp. z o.o. dotychczasowe realizacje Lp. Nazwa obiektu 1 PEC Gliwice Sp. z o.o. Opis obiektu Nazwa kotła Parametry i Paliwo Kocioł rusztowy, wodny WR-25 nr 3 Moc cieplna 29 MW Węgiel kamienny Data uruchomienia instalacji Grudzień 2009 Ilość generatorów 13 szt. Opis instalacji Kompletna instalacja czyszczenia powierzchni konwekcyjnych kotła WR-25 w technologii ścian szczelnych. 8 PEC Gliwice Sp. z o.o. Kocioł rusztowy, wodny WR-25 nr 2 Moc cieplna 29 MW Węgiel kamienny Listopad szt. Kompletna instalacja czyszczenia powierzchni konwekcyjnych kotła WR-25 w technologii ścian szczelnych. 9 PEC Gliwice Sp. z o.o. Zbiornik węgla kotła WR-25 nr 2 Listopad szt. Instalacja usuwania nawisów w bunkrze węgla kotła WR-25 w technologii ścian szczelnych. 12 PEC Gliwice Sp. z o.o. Zbiornik wapna instalacji odsiarczania spalin Wrzesień szt. Instalacja usuwania nawisów w zbiorniku wapna. 14 PEC Gliwice Sp. z o.o. Absorber w Instalacji Odsiarczania Spalin Wrzesień szt. Instalacja czyszczenia powierzchni absorbera w obrębie głowicy rozpyłowej. 19 PEC Gliwice Sp. z o.o. Kocioł rusztowy, wodny WR-25 nr 1 Moc cieplna 29 MW Węgiel kamienny Kwiecień szt. Kompletna instalacja czyszczenia powierzchni konwekcyjnych kotła WR-25 w technologii ścian szczelnych. 80 PEC Gliwice Sp. z o.o. Kocioł pyłowy, WP-70 Rurosuszarki pomiędzy kotłem a młynem Węgiel kamienny Czerwiec szt. Instalacja czyszczenia rurosuszarek kotła pyłowego WP-70. PEC Gliwice Sp. z o.o. Kocioł pyłowy, WP-70 Rurosuszarki pomiędzy kotłem a młynem Węgiel kamienny W trakcie realizacji 3 szt. Instalacja czyszczenia rurosuszarek kotła pyłowego WP-70. PEC Gliwice Sp. z o.o. Kocioł pyłowy, WP-70 Obrotowe podgrzewacze powietrza 2 szt. W trakcie realizacji 6 szt. Instalacja czyszczenia obrotowego podgrzewacza powietrza Łączna ilość zabudowanych generatorów 63 szt.

15 Działalność firmy EKOZUB Sp. z o.o. 1. Instalacje czyszczenia powierzchni wymiany ciepła kotłów i wymienników oparte o generatory fal uderzeniowych GFU-24/8 w tym: kotłów rusztowych typu OR i WR, kotłów i wymienników płomieniówkowych, kotłów opalanych biomasą, kotłów opalanych paliwami stałymi, kotłów odzysknicowych w instalacjach utylizacji odpadów, kotłów odzysknicowych w instalacjach technologicznych. 2. Instalacje usuwania nawisów w bunkrach i zasobnikach biomasy, miału węglowego i innych materiałów sypkich. 3. Optymalizacja układów podawania paliwa. 4. Doradztwo techniczne w tym: opracowanie wytycznych do modernizacji kotłów, ocena stanu technicznego kotłów pod kątem podwyższenia sprawności, opracowanie założeń technicznych do SIWZ, opracowanie wytycznych do systemów AKPiA. 5. Przeglądy techniczne kotłów i instalacji przemysłowych. 6. Instalacje mokrego oczyszczania gazów na bazie płuczek wodnych. 7. Paleniska fluidalne ze złożem stacjonarnym.
