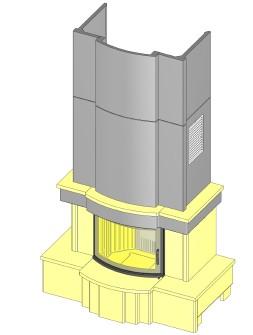

1 PL Instrukcja montażu Madrid Nr wyrobu: FP-MDR

2 Informacje ogólne Wszystkie nasze wykładziny kominkowe wykonane są z niepalnego materiału. Wszystkie nasze wkłady kominowe i piece podlegają badaniom i odpowiadają najnowszym europejskim przepisom bezpieczeństwa. Ponieważ w każdym kraju Europy obowiązują inne przepisy bezpieczeństwa przy montażu palenisk, Użytkownik jest osobiście odpowiedzialny za przestrzeganie tej normy w swym otoczeniu oraz za prawidłowy montaż urządzenia. Firma Nordpeis/Northstar nie ponosi odpowiedzialności za nieprawidłowy montaż. Obowiązuje przestrzeganie lokalnych przepisów przeciwpożarowych dotyczących: odległości bezpieczeństwa między paleniskiem a palnymi przedmiotami materiału izolacji pomiędzy wykładziną komina a ścianą tylną wymiarów płyty podstawy przed urządzeniem, jeśli jest ona konieczna podłączenia kanału spalin między paleniskiem a kominem niezbędnej izolacji, jeśli kanał spalin ma przejść przez ścianę z materiału palnego np. drewnianą. Podłączenie Zalecamy luźne złożenie wykładziny kominka bez kleju, aby umożliwić wyregulowanie ustawienia wkładu kominowego w pionie, zanim zostanie on podłączony do przewodu kominowego. Użyć poziomnicy w celu upewnienia się, że wykładzina kominka jest dobrze wypoziomowana. Ze względu na dylatację cieplną wkładu kominowego wykładzina nie może wywierać sił na wkład (nad wkładem kominowym musi być luz 3 do 5 mm. Luz boczny nie jest konieczny ale luz między dolną krawędzią wkładu a płytą gzymsową musi wynosić co najmniej 2 mm). Płyta podstawy W przypadku wykładziny podłogowej nie ognioodpornej należy ustawić urządzenie na płycie podstawy z niepalnego materiału. Klej proszkowy jako masa szpachlowa Klej ten służy do wyrównywania nierówności i naprawy uszkodzeń elementów betonowych. Zmieszać sproszkowany klej z wodą (konsystencja kleju musi być podobna do pasty do zębów). Przed rozpoczęciem pracy zwilżyć powierzchnię betonową wilgotną gąbką. Pozwoli to usunąć pył i polepszyć przyczepność. Zaszpachlować wszystkie nierówności. Klej akrylowy Klej ten służy do klejenia elementów, do przyklejania ich do ściany oraz do wypełniania spoin. Powłoka malarska 24 godziny po montażu można kominek malować. Powierzchnie zaszpachlowane najpierw zeszlifować drobnoziarnistym papierem ściernym. Stosować farbę lateksową lub akrylową (emulsyjną). Płyty granitu lub marmuru Zmyć płyty wodą z mydłem i usunąć nadmiar resztek kleju. Ewentualne pęknięcia Nowo wybudowane budynki mogą w pierwszych latach wykazywać pęknięcia od osiadania. Dlatego w zamontowanym zestawie kominkowym w złączach klejonych z elementami betonowymi, ścianami pożarowymi i kominami mogą powstać małe pęknięcia. To zjawisko jest całkowicie normalne i nie stanowi powodu do niepokoju. Drobne uszkodzenia można naprawić przez nowe spoiny. Usunąć stare spoiny skrobakiem, potem usunąć odkurzaczem odpadające resztki. Wtłoczyć akrylową masę i rozprowadzić ją namydlonym palcem. Po upływie 24 godzin można spoinę zamalować. Drobne uszkodzenia Najlepiej naprawiać je klejem w proszku (wchodzi w zakres dostawy). W razie głębszych uszkodzeń należy je zaszpachlować w dwóch warstwach, aby zapobiec powstawaniu nowych pęknięć od osiadania. Drobne pęknięcia i inne nierówności zaszpachlować kielnią lub pędzelkiem. Następnie wygładzić powierzchnię wilgotną gąbką lub papierem ściernym. Dla własnego bezpieczeństwa Użytkownik winien stosować się do instrukcji montażu. Wszystkie odległości bezpieczeństwa należy rozumieć jako minimalne. Przy montażu wkładu kominka należy stosować się do przepisów krajowych, lokalnych oraz ustawowych prawa budowlanego. Firma Nordpeis/Nordstar nie ponosi odpowiedzialności za błędny montaż wkładu. Zastrzegamy możliwość błędów druku i zmian. Prosimy stosować się do odrębnej instrukcji montażu wkładu kominowego

3 Madrid Wkład kominowy NI-25 Komin z elementów stalowych Może być podłączony do komina z elementów stalowych. Ciężar razem z wkładem kominowym 354 kg Odległości bezpieczeństwa Obowiązuje zachowanie odległości bezpieczeństwa. Przypominamy, że normy bezpieczeństwa mogą być różne w różnych krajach. Odległość między otworem wkładu kominowego a przedmiotami palnymi musi wynosić co najmniej 1 metr. Odległość między wziernikiem szyby a ścianą boczną mierzona po przekątnej musi wynosić co najmniej 600 mm. Odległość między wziernikiem drzwi paleniska a ścianą z palnego materiału musi wynosić co najmniej 300 mm. Jeśli kanał spalin przechodzi przez ścianę z materiału palnego, to pomiędzy kanałem spalin a ścianą należy nanieść warstwę tynku o grubości co najmniej 230 mm. Ustawić wykładzinę kominka luzem aż do gzymsu, aby zaznaczyć położenie i wysokość przyłącza kanału spalin. Odległość pomiędzy szczytem wywiewu dachowego a dachem z materiału palnego musi wynosić co najmniej 380 mm. Instrukcja montażu (FIG 1 - FIG 12) FIG 1: W przypadku palnej posadzki obszar wewnątrz wkładu winien być osłonięty blachą stalową o grubości co najmniej 0,7 mm. Ułożyć blachę w sposób pokazany na rysunku i podłączyć kanał spalinowy do komina. FIG 2: Zamontować płytę podstawy poziomo pod kątem 90 do ściany lub komina. W razie potrzeby użyć klinów albo kleju w proszku. FIG 5 / FIG 7: Ze względu na dylatację wkładu kominka przy nagrzewaniu musi być luz między wkładem a wykładziną. Należy przeczytać rozdział dotyczący podłączenia do komina. FIG 12: Po zamontowaniu kominka należy wypełnić spoiny masą akrylową i wygładzić jej wilgotną gąbką lub palcem, aby spoina była dobrze widoczna.
