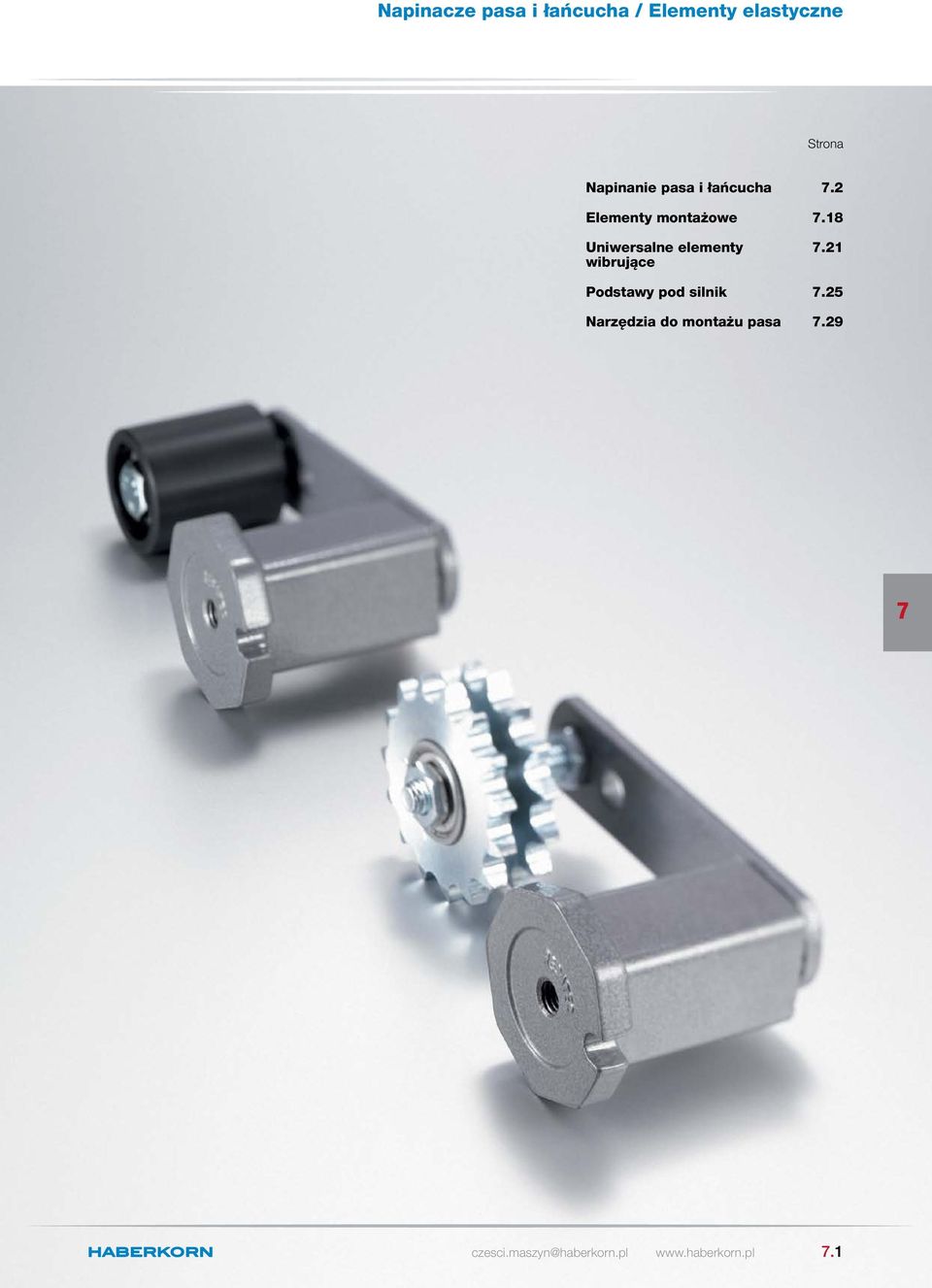

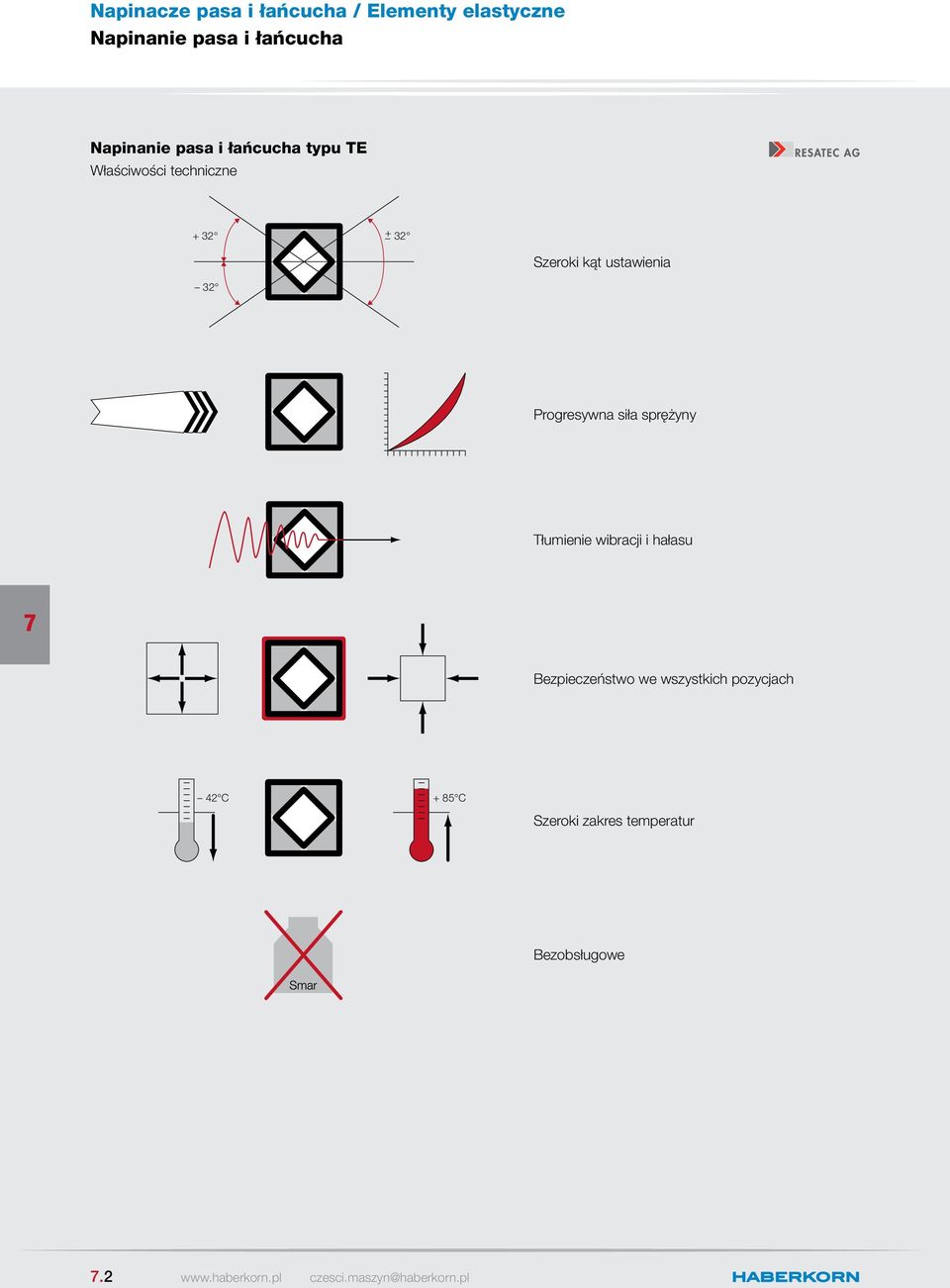

2 Napinanie pasa i łańcucha Napinanie pasa i łańcucha typu TE Właściwości techniczne Szeroki kąt ustawienia Progresywna siła sprężyny Tłumienie wibracji i hałasu ezpieczeństwo we wszystkich pozycjach 42 C + 85 C Szeroki zakres temperatur ezobsługowe.2 czesci.maszyn@haberkorn.pl

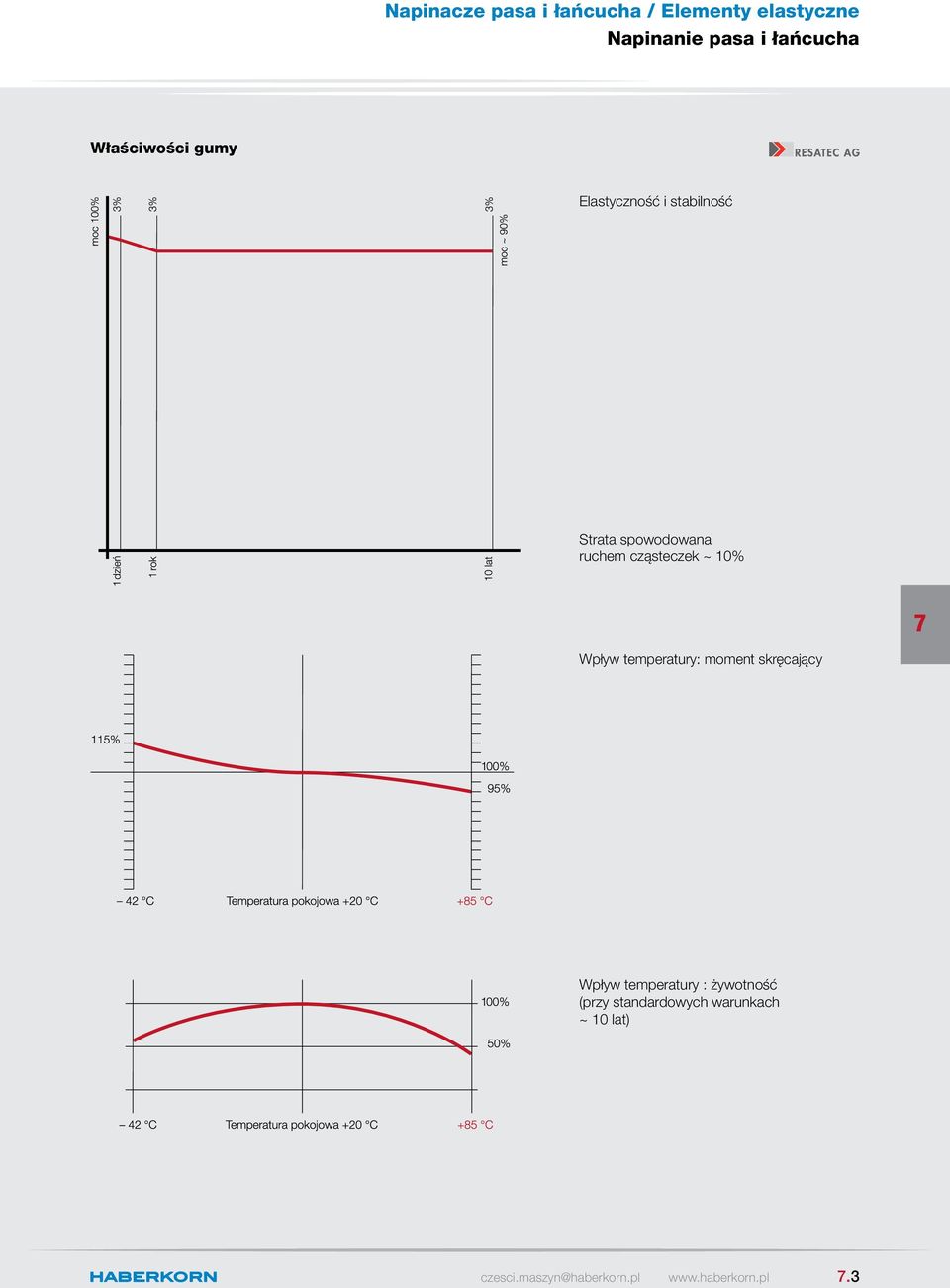

3 Napinanie pasa i łańcucha Właściwości gumy Elastyczność i stabilność Strata spowodowana ruchem cząsteczek ~ 10% Wpływ temperatury: moment skręcający Wpływ temperatury : żywotność (przy standardowych warunkach ~ 10 lat) czesci.maszyn@haberkorn.pl

4 Napinanie pasa i łańcucha Zależność pomiędzy ustawionym kątem a momentem skręcającym Wykres można stosować dla wszystkich wielkości elementów serii LTS, LT, LTSzt, LTK moment obrotowy ~100% ~65% ~3% ~16% Przykłady zastosowania przykład: LTS 6-80 z momentem skręcającym M 215 Nm przy 32 - przy kącie 15 = 35% = ~5 Nm - przy kącie 22 = 56% = ~120 Nm - przy kącie 28 = 81% = ~14 Nm przykład: LTK 5-60 z momentem skręcającym M 85 Nm przy 32 - przy kącie 10 = 20% = ~1 Nm - przy kącie 12 = 26% = ~22 Nm - przy kącie 26 = 3% = ~62 Nm Dane z wykresu mogą w praktyce odbiegać od stanu rzeczywistego o ±10%, zwykle jest to jednak mniej (różnice zależą od temperatury, tolerancji skali twardości Shore'a oraz od odchyłek materiałowych). Wszystkie materiały elastyczne z biegiem czasu deformują się do stałej postaci. W tych elementach odchyłka względem kąta zerowego może wynieść 3 4. W pewnych aplikacjach należy to uwzględnić..4 czesci.maszyn@haberkorn.pl

5 Napinanie pasa i łańcucha Napinacz łańcucha TEKS Komplet dla łańcucha rolkowego 1-rzędowego D S napinacz łańcuchowy TEKS składa się z uniwersalnego ramienia napinającego TE oraz kompletu kół łańcuchowych KS zastosowanie napinacza przedłuża żywotność łańcucha, zmniejsza negatywny wpływ wydłużenia łańcucha, tłumi wibracje oraz hałas koła łańcuchowe mają zamontowane wysokojakościowe łożyska kulkowe element elastyczny korpus napinacza śruba, nakrętka, koło łańcuchowe, tuleje dystansowe guma stal malowana proszkowo stal cynkowana Typ Łańcuch DIN 818 Ilość zębów Zakres S D TEKS 3 3/8" x /32" -10S M10 0,55 T18435 szt TEKS 4 3/8" x /32" -10S M10 0,65 T18436 szt TEKS 3 1/2" x 5/16" -10S M10 0,62 N0382 szt TEKS 4 1/2" x 5/16" -10S M10 0,80 T1843 szt TEKS 5 1/2" x 5/16" -12S M12 1,93 N03944 szt TEKS 5 5/8" x 3/8" -12S M12 2,30 T18438 szt TEKS 6 5/8" x 3/8" -20S M20 4,40 N03945 szt TEKS 5 3/4" x /16" -12S M12 2,60 T10023 szt TEKS 6 3/4" x /16" -20S M20 4,60 T18439 szt TEKS 6 1" x 1,02 mm -20S M20 5,00 T18440 szt TEKS 1 1/4" x 3/4" -20S M20 8,50 T44499 szt TEKS 1 1/2" x 1" -20S M20 8,90 T44488 szt TEKS 8 1 1/2" x 1" -20S M20 11,02 T8269 szt czesci.maszyn@haberkorn.pl

6 Napinanie pasa i łańcucha Napinacz łańcucha TEKS Komplet, dla łańcucha rolkowego 2-rzędowego D S napinacz łańcuchowy TEKS składa się z uniwersalnego ramienia napinającego TE oraz kompletu kół łańcuchowych KS zastosowanie napinacza przedłuża żywotność łańcucha, zmniejsza negatywny wpływ wydłużenia łańcucha, tłumi wibracje oraz hałas koła łańcuchowe mają zamontowane wysokojakościowe łożyska kulkowe element elastyczny korpus napinacza śruba, nakrętka, koło łańcuchowe, tuleje dystansowe guma stal malowana proszkowo stal cynkowana Typ Łańcuch DIN 818 Ilość zębów Zakres S D TEKS 3 3/8" x /32" -10D M10 0,60 T18441 szt TEKS 4 3/8" x /32" -10D M10 0,85 T18442 szt TEKS 3 1/2" x 5/16" -10D M10 0, N0380 szt TEKS 4 1/2" x 5/16" -10D M10 1,00 T18443 szt TEKS 5 1/2" x 5/16" -12D M12 2,15 N03946 szt TEKS 5 5/8" x 3/8" -12D M12 2,30 T18444 szt TEKS 6 5/8" x 3/8" -20D M20 4,0 N0394 szt TEKS 5 3/4" x /16" -12D M12 2,80 T18445 szt TEKS 6 3/4" x /16" -20D M20 4,60 T18446 szt TEKS 6 1" x 1,02 mm -20D M20 5,20 T1844 szt TEKS 1" x 1,02 mm -20D M20 8,60 N0381 szt TEKS 1 1/4" x 3/4" -20D M20 10,20 T44489 szt TEKS 1 1/2" x 1" -20D M20 10,0 T44490 szt TEKS 8 1 1/4" x 3/4" -20D M20 12,30 T821 szt TEKS 8 1 1/2" x 1" -20D M20 13,00 T822 szt.6 czesci.maszyn@haberkorn.pl

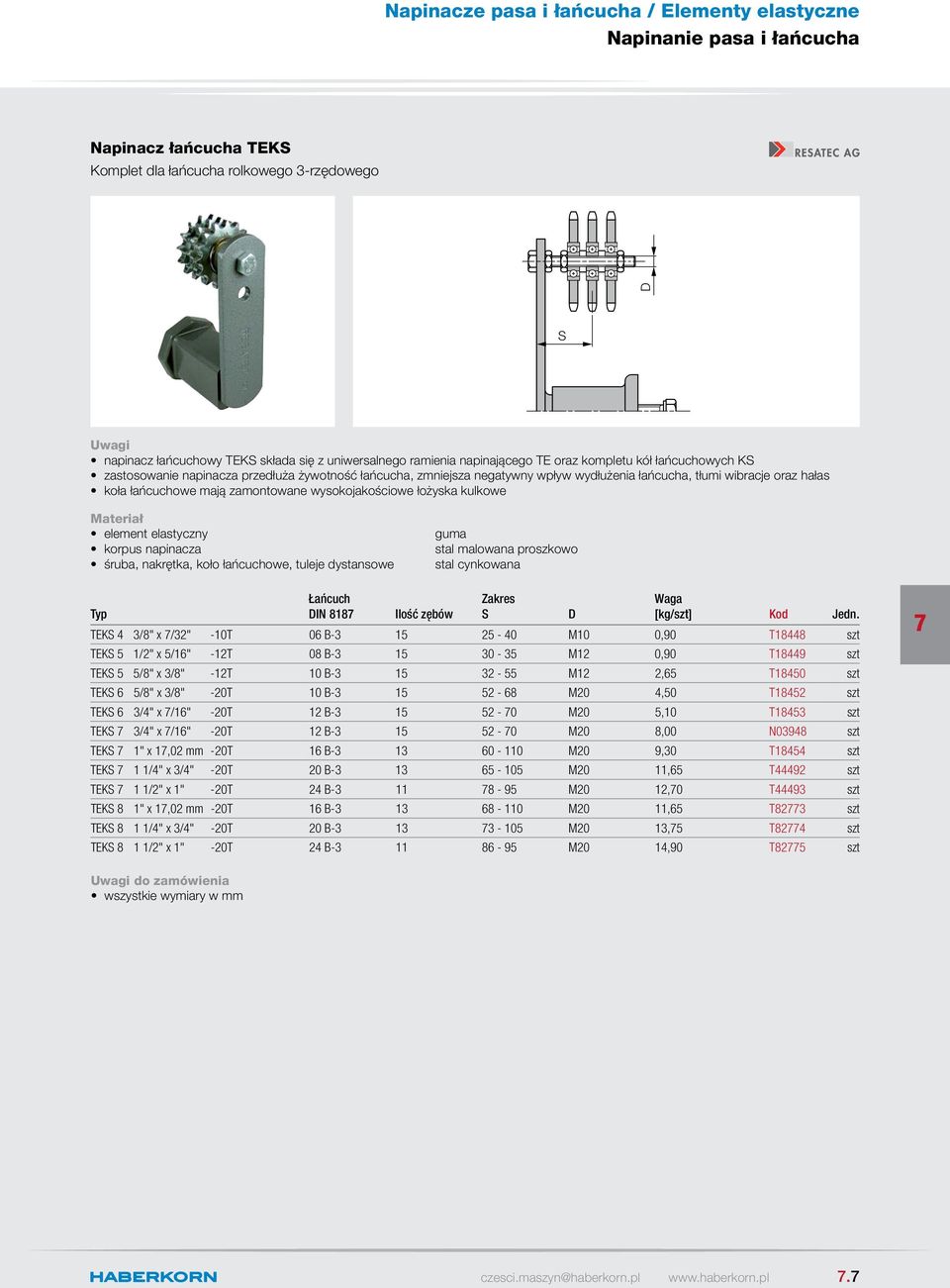

7 Napinanie pasa i łańcucha Napinacz łańcucha TEKS Komplet dla łańcucha rolkowego 3-rzędowego D S napinacz łańcuchowy TEKS składa się z uniwersalnego ramienia napinającego TE oraz kompletu kół łańcuchowych KS zastosowanie napinacza przedłuża żywotność łańcucha, zmniejsza negatywny wpływ wydłużenia łańcucha, tłumi wibracje oraz hałas koła łańcuchowe mają zamontowane wysokojakościowe łożyska kulkowe element elastyczny korpus napinacza śruba, nakrętka, koło łańcuchowe, tuleje dystansowe guma stal malowana proszkowo stal cynkowana Typ Łańcuch DIN 818 Ilość zębów Zakres S D TEKS 4 3/8" x /32" -10T M10 0,90 T18448 szt TEKS 5 1/2" x 5/16" -12T M12 0,90 T18449 szt TEKS 5 5/8" x 3/8" -12T M12 2,65 T18450 szt TEKS 6 5/8" x 3/8" -20T M20 4,50 T18452 szt TEKS 6 3/4" x /16" -20T M20 5,10 T18453 szt TEKS 3/4" x /16" -20T M20 8,00 N03948 szt TEKS 1" x 1,02 mm -20T M20 9,30 T18454 szt TEKS 1 1/4" x 3/4" -20T M20 11,65 T44492 szt TEKS 1 1/2" x 1" -20T M20 12,0 T44493 szt TEKS 8 1" x 1,02 mm -20T M20 11,65 T823 szt TEKS 8 1 1/4" x 3/4" -20T M20 13,5 T824 szt TEKS 8 1 1/2" x 1" -20T M20 14,90 T825 szt czesci.maszyn@haberkorn.pl

8 Napinanie pasa i łańcucha Napinacz łańcucha TECRS Komplet dla łańcucha rolkowego 1-rzędowego M S napinacz łańcuchowy TECRS składa się z uniwersalnego ramienia napinającego TE oraz ślizgu CRS zastosowanie napinacza przedłuża żywotność łańcucha, zmniejsza negatywny wpływ wydłużenia łańcucha, tłumi wibracje oraz hałas korzystny cenowo napinacz charakteryzujący się cichą i spokojną pracą element elastyczny korpus napinacza śruba, nakrętka ślizg guma stal malowana proszkowo stal cynkowana tworzywo sztuczne (Vesconite) Typ Łańcuch DIN 818 Zakres S M TECRS 2 3/8" x /32" -8S M8 0, szt TECRS 3 1/2" x 5/16" -10S M10 0, szt TECRS 4 5/8" x 3/8" -10S M10 0, szt TECRS 5 3/4" x /16" -12S M12 2, szt.8 czesci.maszyn@haberkorn.pl

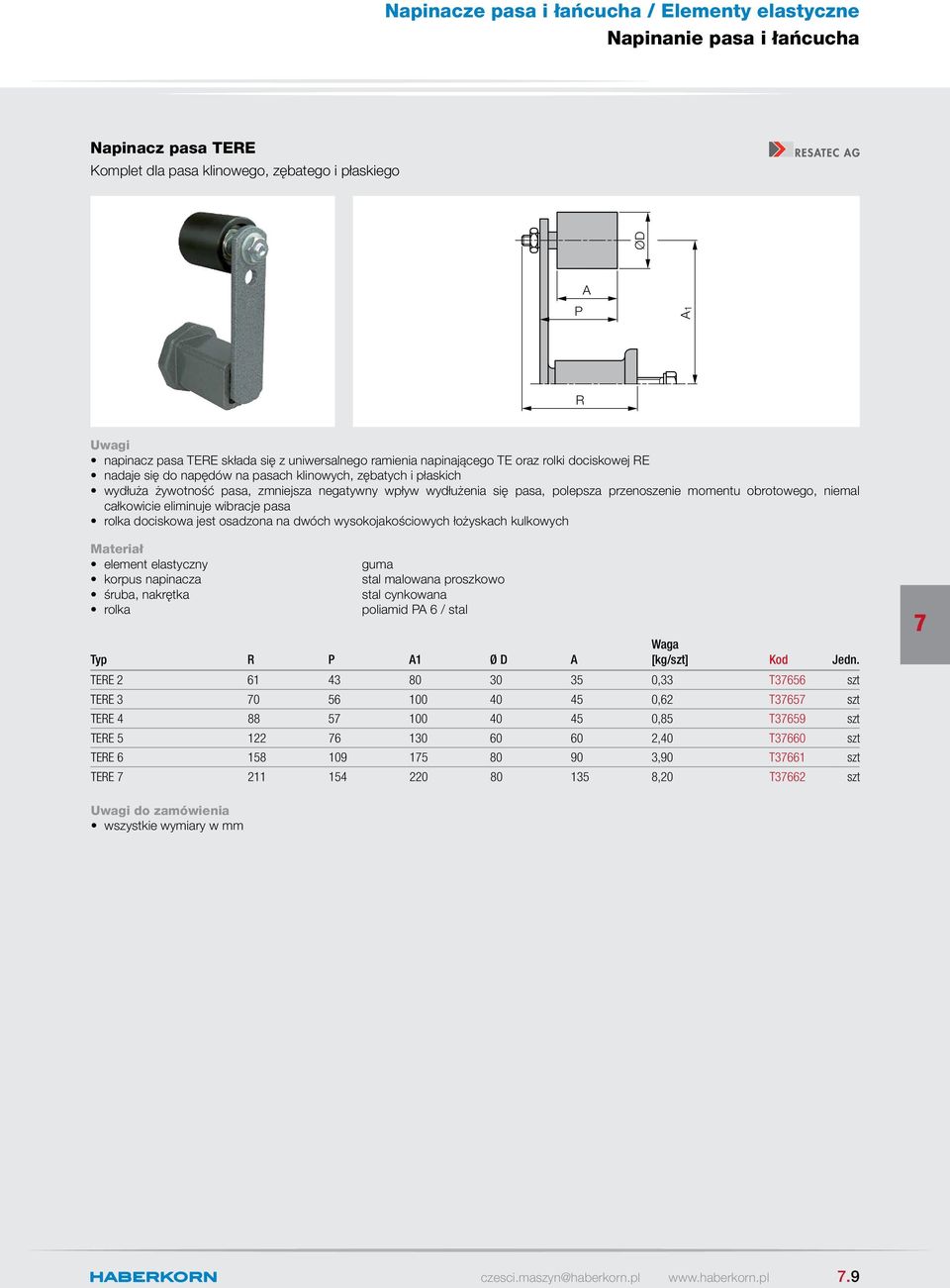

9 Napinanie pasa i łańcucha Napinacz pasa TERE Komplet dla pasa klinowego, zębatego i płaskiego ØD P 1 R napinacz pasa TERE składa się z uniwersalnego ramienia napinającego TE oraz rolki dociskowej RE nadaje się do napędów na pasach klinowych, zębatych i płaskich wydłuża żywotność pasa, zmniejsza negatywny wpływ wydłużenia się pasa, polepsza przenoszenie momentu obrotowego, niemal całkowicie eliminuje wibracje pasa rolka dociskowa jest osadzona na dwóch wysokojakościowych łożyskach kulkowych element elastyczny korpus napinacza śruba, nakrętka rolka guma stal malowana proszkowo stal cynkowana poliamid P 6 / stal Typ R P 1 Ø D TERE ,33 T3656 szt TERE ,62 T365 szt TERE ,85 T3659 szt TERE ,40 T3660 szt TERE ,90 T3661 szt TERE ,20 T3662 szt czesci.maszyn@haberkorn.pl

10 Napinanie pasa i łańcucha Uniwersalny napinacz TE ØD 32 C 32 G 2 1 H M E F I K stosowany w wielu gałęziach przemysłu w kombinacji z kompletem kół łańcuchowych KS lub ślizgiem CRS pracuje jako napinacz łańcucha w kombinacji z kompletem rolki dociskowej RE pracuje jako napinacz pasa dzięki pojedynczej śrubie mocującej oraz oporom wynikającym z siły tarcia możliwy jest montaż w każdej pozycji bezobsługowy i bezpieczny w obsłudze powierzchnia chroniona farbą nakładaną proszkowo, farba pozbawiona ołowiu i kadmu element elastyczny korpus napinacza śruba guma stal malowana proszkowo stal cynkowana Typ 1 2 C Ø D E F G H I K M F [N] F [N] TE ,5 38 8, ,0 5 M ,240 T29419 szt TE ,5 48 8, , M ,420 T29420 szt TE ,5 59 8, , M ,600 T29421 szt TE ,5 6 10, , M ,00 T29422 szt TE ,5 9 12, , M ,00 T29423 szt TE , , , M ,500 T29424 szt TE , , , M ,650 T63569 szt.10 czesci.maszyn@haberkorn.pl

11 Napinanie pasa i łańcucha Uniwersalny napinacz TE-I (nierdzewny) ØD 32 C 32 G 2 1 H M E F I K stosowany w wielu gałęziach przemysłu, szczególnie w środowisku narażonym na zjawisko korozji w kombinacji z kompletem kół łańcuchowych KS lub ślizgiem CRS pracuje jako napinacz łańcucha w kombinacji z kompletem rolki dociskowej RE pracuje jako napinacz pasa dzięki pojedynczej śrubie mocującej oraz oporom wynikającym z siły tarcia możliwy jest montaż w każdej pozycji bezobsługowy i bezpieczny w obsłudze produkowany z materiału spiekanego element elastyczny korpus napinacza śruba guma stal nierdzewna stal nierdzewna Typ 1 2 C Ø D E F G H I K M F [N] F [N] TE-I ,5 38 8, ,0 5 M , szt TE-I ,5 48 8, , M , szt TE-I ,5 59 8, , M , szt TE-I ,5 6 10, , M , szt TE-I 6* ,5 9 12, , M ,420 N03884 szt * wykonanie spawane, z kołnierzem okrągłym czesci.maszyn@haberkorn.pl

12 Napinanie pasa i łańcucha Uniwersalny napinacz TE-F Do montażu czołowego K S T R I mocowany za pomocą śruby przechodzącej przez cały korpus stosowany w miejscach, w których nie ma dużo miejsca na tradycyjny montaż w kombinacji z kompletem kół łańcuchowych KS lub ślizgiem CRS pracuje jako napinacz łańcucha w kombinacji z kompletem rolki dociskowej RE pracuje jako napinacz pasa bezobsługowy i bezpieczny w obsłudze powierzchnia chroniona farbą nakładaną proszkowo, farba pozbawiona ołowiu i kadmu siła mocująca oraz pozostałe właściwości tak jak w uniwersalnym napinaczu TE element elastyczny korpus napinacza śruba guma stal malowana proszkowo stal cynkowana Typ K I R S T TE-3 F M6 0,460 T829 szt TE-4 F M8 0,650 T8216 szt TE-5 F M10 1,50 T82168 szt TE-6 F M12 3,900 T8294 szt TE- F M16 6,800 T8295 szt TE-8 F M20 9,300 T8296 szt.12 czesci.maszyn@haberkorn.pl

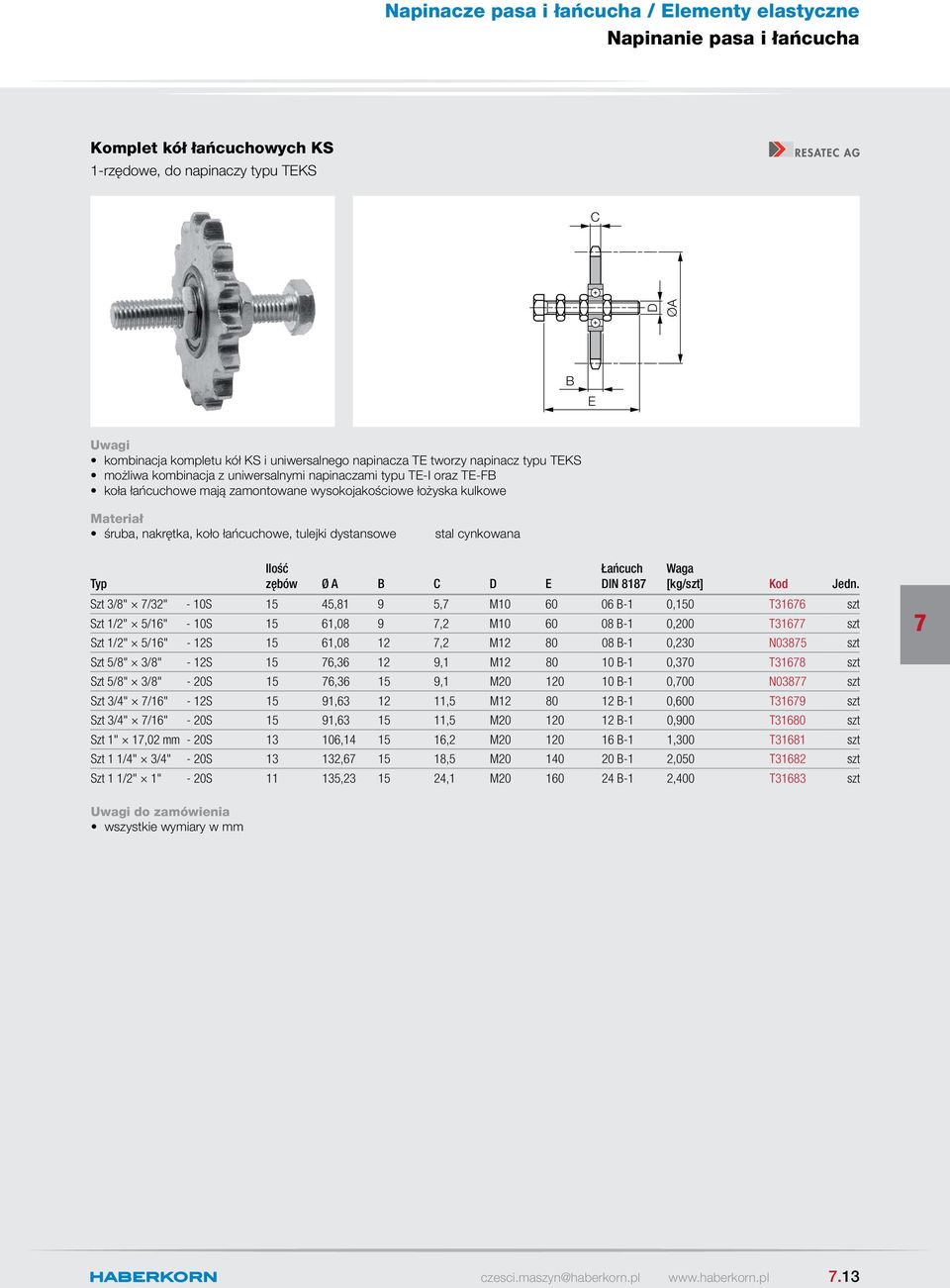

13 Napinanie pasa i łańcucha Komplet kół łańcuchowych KS 1-rzędowe, do napinaczy typu TEKS C D Ø E kombinacja kompletu kół KS i uniwersalnego napinacza TE tworzy napinacz typu TEKS możliwa kombinacja z uniwersalnymi napinaczami typu TE-I oraz TE-F koła łańcuchowe mają zamontowane wysokojakościowe łożyska kulkowe śruba, nakrętka, koło łańcuchowe, tulejki dystansowe stal cynkowana Typ Ilość zębów Ø C D E Łańcuch DIN 818 Szt 3/8" /32" - 10S 15 45,81 9 5, M ,150 T3166 szt Szt 1/2" 5/16" - 10S 15 61,08 9,2 M ,200 T316 szt Szt 1/2" 5/16" - 12S 15 61,08 12,2 M ,230 N0385 szt Szt 5/8" 3/8" - 12S 15 6, ,1 M ,30 T3168 szt Szt 5/8" 3/8" - 20S 15 6, ,1 M ,00 N038 szt Szt 3/4" /16" - 12S 15 91, ,5 M ,600 T3169 szt Szt 3/4" /16" - 20S 15 91, ,5 M ,900 T31680 szt Szt 1" 1,02 mm - 20S , ,2 M ,300 T31681 szt Szt 1 1/4" 3/4" - 20S , ,5 M ,050 T31682 szt Szt 1 1/2" 1" - 20S , ,1 M ,400 T31683 szt czesci.maszyn@haberkorn.pl

14 Napinanie pasa i łańcucha Komplet kół łańcuchowych KS 2-rzędowe, do napinaczy typu TEKS C D Ø E kombinacja kompletu kół KS i uniwersalnego napinacza TE tworzy napinacz typu TEKS możliwa kombinacja z uniwersalnymi napinaczami typu TE-I oraz TE-F koła łańcuchowe mają zamontowane wysokojakościowe łożyska kulkowe śruba, nakrętka, koło łańcuchowe, tuleje dystansowe stal cynkowana Typ Ilość zębów Ø C D E Łańcuch DIN 818 Szt 3/8" /32" - 10D 15 45,81 19,2 5, M ,200 T31684 szt Szt 1/2" 5/16" - 10D 15 61,08 22,9,2 M ,350 T31685 szt Szt 1/2" 5/16" - 12D 15 61,08 26,0,2 M ,450 N0384 szt Szt 5/8" 3/8" - 12D 15 6,36 28,6 9,1 M ,600 T3168 szt Szt 5/8" 3/8" - 20D 15 6,36 31,5 9,1 M ,000 N0386 szt Szt 3/4" /16" - 12D 15 91,63 31,5 11,5 M ,050 T31688 szt Szt 3/4" /16" - 20D 15 91,63 34,5 11,5 M ,350 T31689 szt Szt 1" 1,02 mm - 20D ,14 46,9 16,2 M ,100 T31690 szt Szt 1 1/4" 3/4" - 20D ,6 51,5 18,5 M ,600 T31691 szt Szt 1 1/2" 1" - 20D ,23 63,4 24,1 M ,250 T31692 szt.14 czesci.maszyn@haberkorn.pl

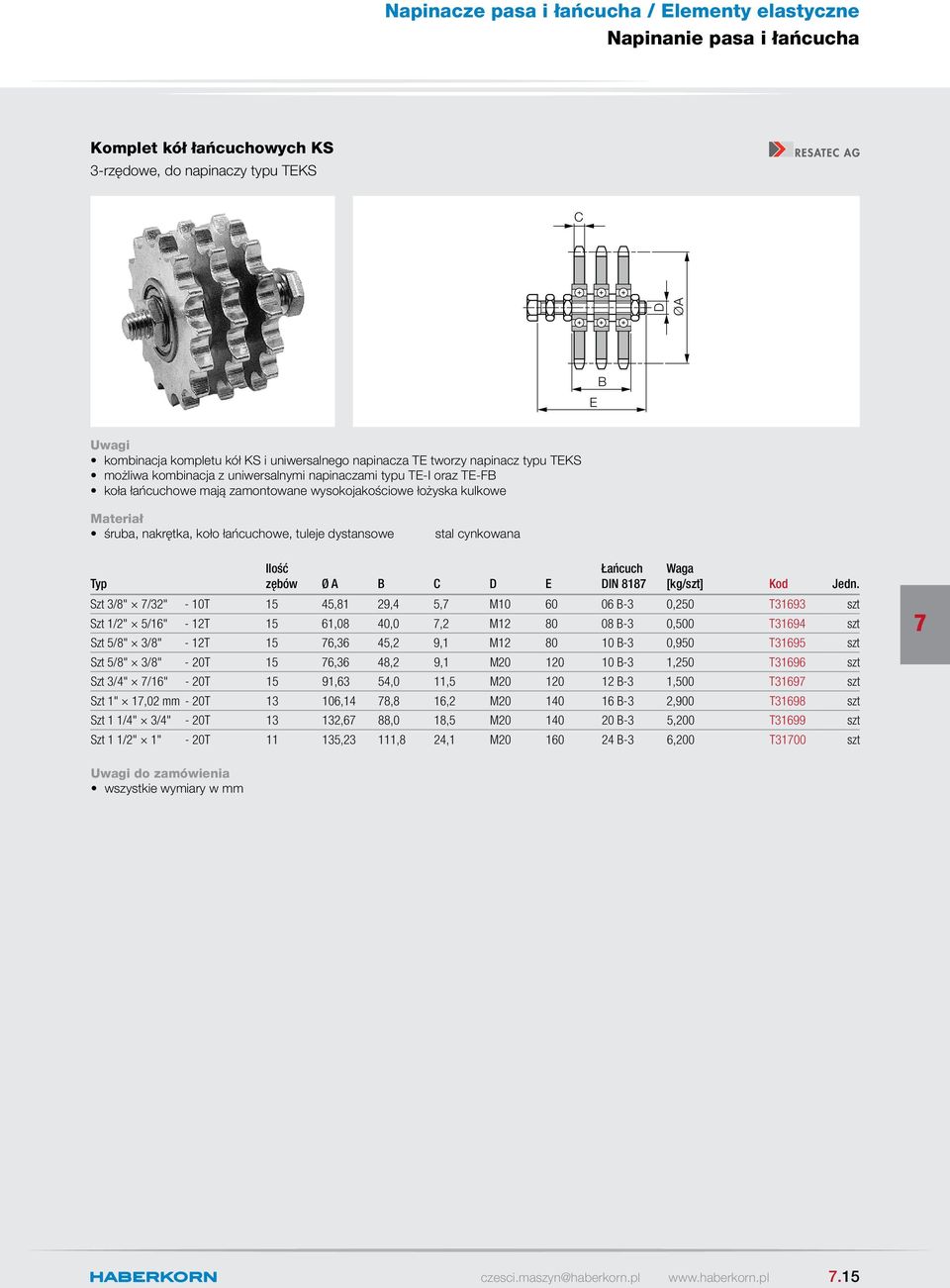

15 Napinanie pasa i łańcucha Komplet kół łańcuchowych KS 3-rzędowe, do napinaczy typu TEKS C D Ø E kombinacja kompletu kół KS i uniwersalnego napinacza TE tworzy napinacz typu TEKS możliwa kombinacja z uniwersalnymi napinaczami typu TE-I oraz TE-F koła łańcuchowe mają zamontowane wysokojakościowe łożyska kulkowe śruba, nakrętka, koło łańcuchowe, tuleje dystansowe stal cynkowana Typ Ilość zębów Ø C D E Łańcuch DIN 818 Szt 3/8" /32" - 10T 15 45,81 29,4 5, M ,250 T31693 szt Szt 1/2" 5/16" - 12T 15 61,08 40,0,2 M ,500 T31694 szt Szt 5/8" 3/8" - 12T 15 6,36 45,2 9,1 M ,950 T31695 szt Szt 5/8" 3/8" - 20T 15 6,36 48,2 9,1 M ,250 T31696 szt Szt 3/4" /16" - 20T 15 91,63 54,0 11,5 M ,500 T3169 szt Szt 1" 1,02 mm - 20T ,14 8,8 16,2 M ,900 T31698 szt Szt 1 1/4" 3/4" - 20T ,6 88,0 18,5 M ,200 T31699 szt Szt 1 1/2" 1" - 20T ,23 111,8 24,1 M ,200 T3100 szt czesci.maszyn@haberkorn.pl

16 Napinanie pasa i łańcucha Komplet rolki dociskowej RE Do napinacza pasowego TERE E ØD C kombinacja kompletu roli dociskowej RE oraz uniwersalnego napinacza TE tworzy napinacz pasa typu TERE możliwa kombinacja z uniwersalnymi napinaczami typu TE-I oraz TE-F rolka dociskowa jest osadzona na dwóch wysokojakościowych łożyskach kulkowych rolka śruba, nakrętka, tulejki dystansowe poliamid P6 / stal stal cynkowana Typ C Ø D E Do napinacza RE , M8 TE 2 0,08 T3663 szt RE 3/4 45 6, M10 TE 3 - TE 4 0,1 T3664 szt RE 5 60, M12 TE 5 0,40 T366 szt RE , M20 TE 6 - TE 1,20 T3668 szt RE 135, M20 TE 1,0 T3669 szt.16 czesci.maszyn@haberkorn.pl

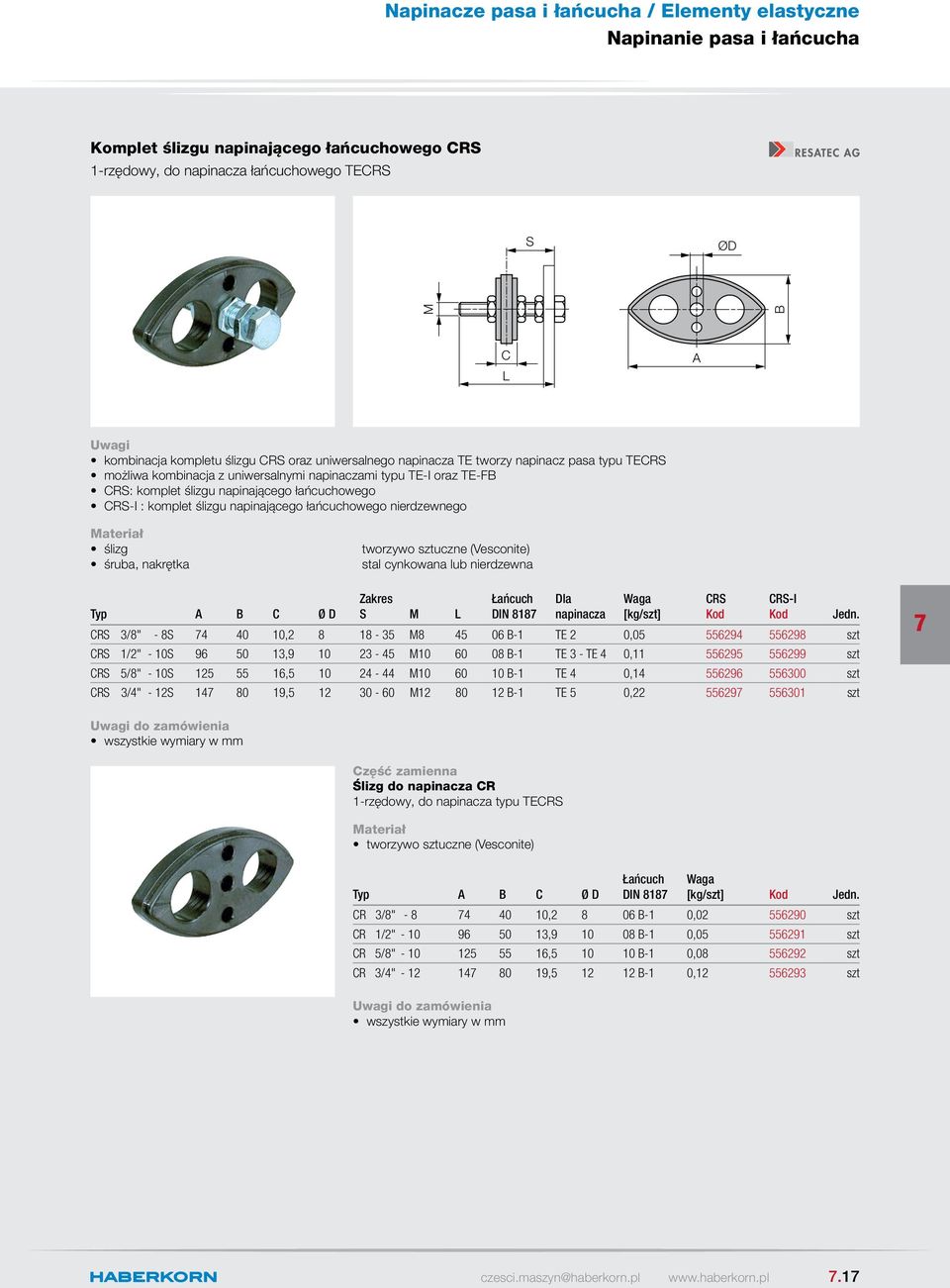

17 Napinanie pasa i łańcucha Komplet ślizgu napinającego łańcuchowego CRS 1-rzędowy, do napinacza łańcuchowego TECRS S ØD M C L kombinacja kompletu ślizgu CRS oraz uniwersalnego napinacza TE tworzy napinacz pasa typu TECRS możliwa kombinacja z uniwersalnymi napinaczami typu TE-I oraz TE-F CRS: komplet ślizgu napinającego łańcuchowego CRS-I : komplet ślizgu napinającego łańcuchowego nierdzewnego ślizg śruba, nakrętka tworzywo sztuczne (Vesconite) stal cynkowana lub nierdzewna Typ C Ø D Zakres S M L Łańcuch DIN 818 Dla napinacza [kg/szt] CRS Kod CRS-I Kod Jedn. CRS 3/8" - 8S , M TE 2 0, szt CRS 1/2" - 10S , M TE 3 - TE 4 0, szt CRS 5/8" - 10S , M TE 4 0, szt CRS 3/4" - 12S , M TE 5 0, szt Część zamienna Ślizg do napinacza CR 1-rzędowy, do napinacza typu TECRS tworzywo sztuczne (Vesconite) Typ C Ø D Łańcuch DIN 818 CR 3/8" , , szt CR 1/2" , , szt CR 5/8" , , szt CR 3/4" , , szt czesci.maszyn@haberkorn.pl

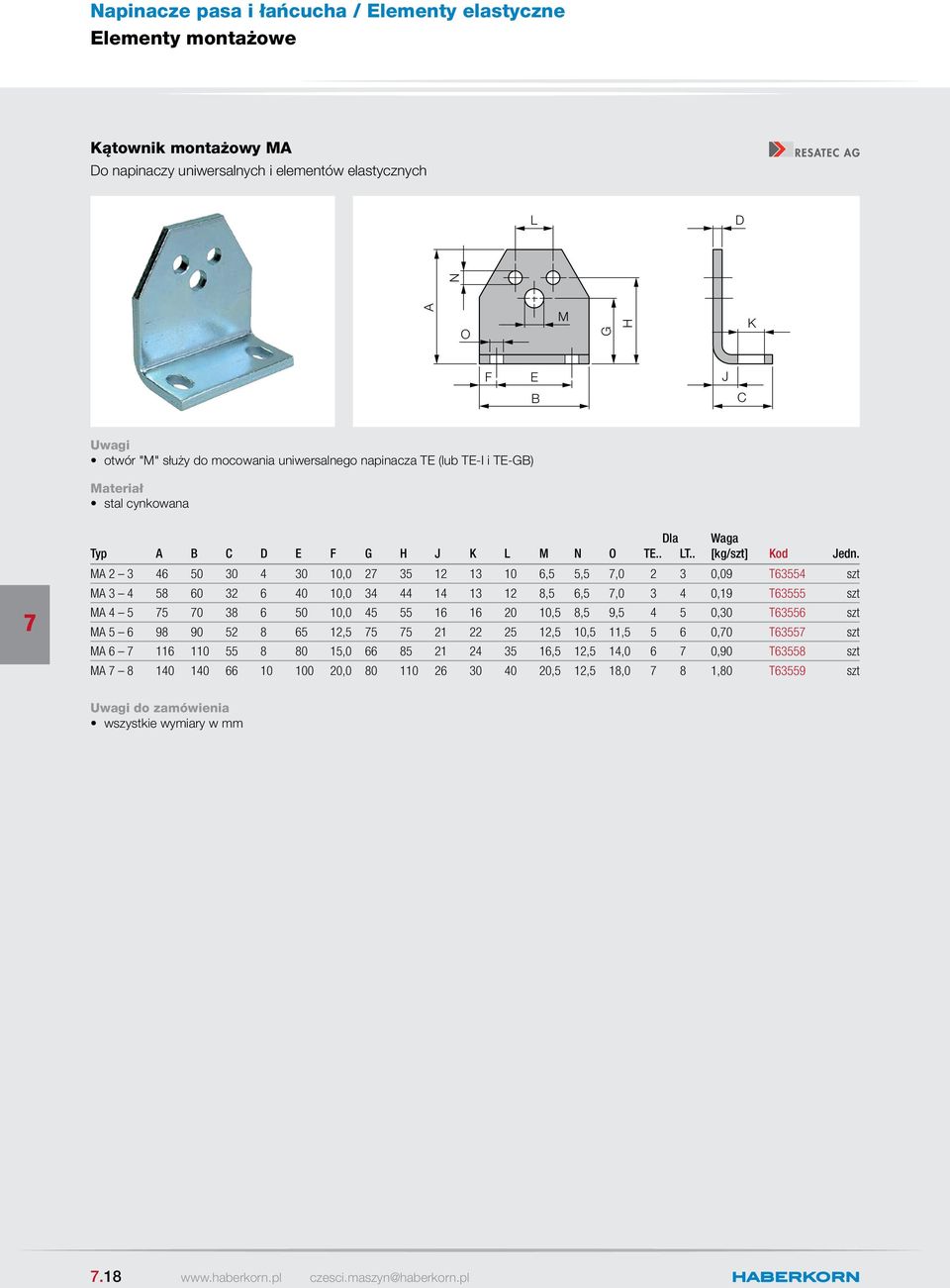

18 Elementy montażowe Kątownik montażowy M Do napinaczy uniwersalnych i elementów elastycznych L D N O M G H K F E J C otwór "M" służy do mocowania uniwersalnego napinacza TE (lub TE-I i TE-G) stal cynkowana Typ C D E F G H J K L M N O Dla TE.. LT.. M , ,5 5,5, ,09 T63554 szt M , ,5 6,5, ,19 T63555 szt M , ,5 8,5 9, ,30 T63556 szt M , ,5 10,5 11, ,0 T6355 szt M , ,5 12,5 14,0 6 0,90 T63558 szt M , ,5 12,5 18,0 8 1,80 T63559 szt.18 czesci.maszyn@haberkorn.pl

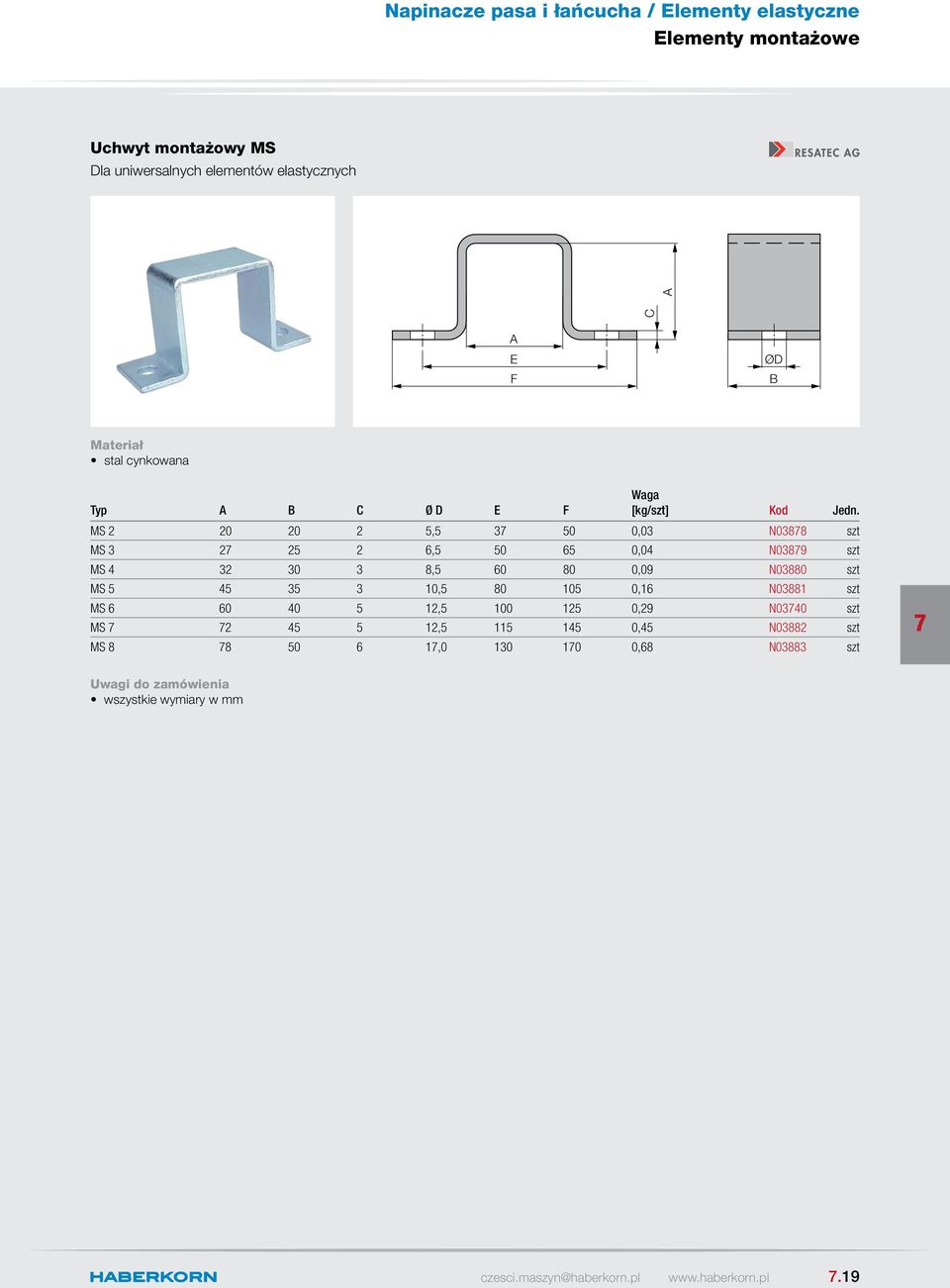

19 Elementy montażowe Uchwyt montażowy MS Dla uniwersalnych elementów elastycznych C E F ØD stal cynkowana Typ C Ø D E F MS , ,03 N0388 szt MS , ,04 N0389 szt MS , ,09 N03880 szt MS , ,16 N03881 szt MS , ,29 N0340 szt MS , ,45 N03882 szt MS , ,68 N03883 szt czesci.maszyn@haberkorn.pl

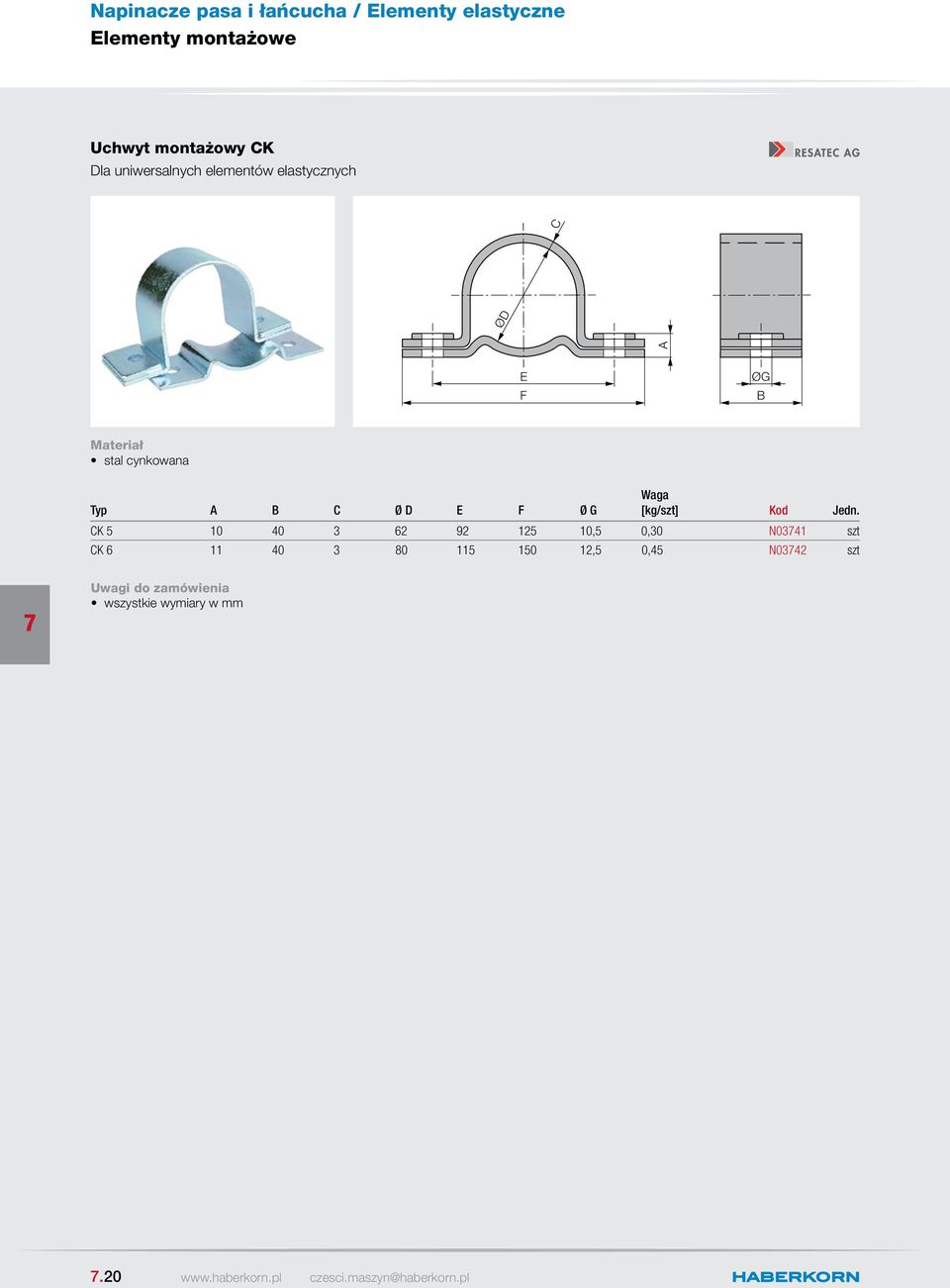

20 C Napinacze pasa i łańcucha / Elementy elastyczne Elementy montażowe Uchwyt montażowy CK Dla uniwersalnych elementów elastycznych ØD E F ØG stal cynkowana Typ C Ø D E F Ø G CK ,5 0,30 N0341 szt CK ,5 0,45 N0342 szt.20 czesci.maszyn@haberkorn.pl

21 Uniwersalne elementy elastyczne Uniwersalny element elastyczny LTS D E C do stosowania w wielu dziedzinach przemysłu kąt nastawienia ±32 nieograniczona liczba możliwości mocowania bezobsługowy i bezpieczny w obsłudze może spełniać wiele funkcji: tłumienie, napinanie, amortyzacja, przenoszenie drgań, posadowienie element elastyczny profil zewnętrzny i wewnętrzny guma stal cynkowana lub malowana proszkowo farbą nie zawierającą ołowiu i kadmu Typ Moment skręcający [Nm] przy 32 C D E LTS ,08 N0390 szt LTS ,13 N03908 szt LTS ,19 N03909 szt LTS ,13 N03910 szt LTS ,22 N03911 szt LTS ,33 N03912 szt LTS ,2 F10222 szt LTS ,40 N0320 szt LTS ,66 N03913 szt LTS ,68 N03915 szt LTS ,90 N0335 szt LTS ,35 N03914 szt LTS ,20 N03918 szt LTS ,46 N03916 szt LTS ,16 N0391 szt LTS ,20 N03919 szt LTS ,50 N03920 szt LTS ,30 N03921 szt czesci.maszyn@haberkorn.pl

22 Uniwersalne elementy elastyczne Uniwersalny element elastyczny LT D ØE F C do stosowania w wielu dziedzinach przemysłu kąt nastawienia ±32 nieograniczona liczba możliwości mocowania bezobsługowy i bezpieczny w obsłudze może spełniać wiele funkcji: tłumienie, napinanie, amortyzacja, przenoszenie drgań, posadowienie w otworach mocujących można wykonać również gwinty element elastyczny profil zewnętrzny i wewnętrzny profil wewnętrzny guma stal cynkowana lub malowana proszkowo farbą nie zawierającą ołowiu i kadmu częściowo z lekkiego metalu Typ Moment skręcający [Nm] przy 32 C D Ø E F LT ,10 N03886 szt LT ,15 N0388 szt LT ,26 N03888 szt LT ,26 N0321 szt LT ,3 N03890 szt LT ,62 N03889 szt LT ,61 N03892 szt LT ,80 N03893 szt LT ,15 N03891 szt LT ,01 N03896 szt LT ,00 N03894 szt LT ,45 N03895 szt LT M ,0 N0389 szt LT M ,20 N03898 szt LT M ,20 N03899 szt.22 czesci.maszyn@haberkorn.pl

23 Uniwersalne elementy elastyczne Uniwersalny element elastyczny LTK-S F G E H 45 ØD do stosowania w wielu dziedzinach przemysłu kąt nastawienia ±32 nieograniczona liczba możliwości mocowania bezobsługowy i bezpieczny w obsłudze może spełniać wiele funkcji: tłumienie, napinanie, amortyzacja, przenoszenie drgań, posadowienie walcowy kształt umożliwia płynne ustawienie siły mocowania za pomocą uchwytów mocujących dla lepszego styku powierzchnia zewnętrzna nie może być obrabiana element elastyczny profil wewnętrzny profil zewnętrzny guma stal cynkowana lub malowana proszkowo farbą, która nie zawiera ołowiu i kadmu częściowo z lekkiego metalu Typ Moment skręcający [Nm] przy 32 Ø D E F G H LTK-S ,0 0,30 N03903 szt LTK-S ,0 0,40 N0322 szt LTK-S ,0 0,60 N0336 szt LTK-S ,5 0,0 N03905 szt LTK-S ,5 0,90 N03906 szt LTK-S ,5 1,30 N03904 szt czesci.maszyn@haberkorn.pl

24 Uniwersalne elementy elastyczne Uniwersalny element elastyczny LTK- G C H ØE F 45 ØD do stosowania w wielu dziedzinach przemysłu kąt nastawienia ±32 nieograniczona liczba możliwości mocowania bezobsługowy i bezpieczny w obsłudze może spełniać wiele funkcji: tłumienie, napinanie, amortyzacja, przenoszenie drgań, posadowienie walcowy kształt umożliwia płynne ustawienie siły mocowania z pomocą uchwytów mocujących dla lepszego styku powierzchnia zewnętrzna nie może być obrabiana wewnętrzny profil ma 4 otwory, w których można wykonać gwinty element elastyczny profil wewnętrzny profil zewnętrzny guma stal częściowo z lekkiego metalu Typ Moment skręcający [Nm] przy 32 C Ø D Ø E F G H LTK ,0 0,25 N0323 szt LTK ,0 0,35 N03901 szt LTK ,0 0,60 N03900 szt LTK ,5 0,60 N03902 szt LTK ,5 0,80 N033 szt LTK ,5 1,20 N0329 szt.24 czesci.maszyn@haberkorn.pl

25 Podstawy pod silnik Podstawy pod silnik Typ SM H G G H J K K O L P 30 S M E min C stal cynkowana Typ Wielkość silnika C E min. L G H J K M O P S SM63/ ,0 10, ,2 F08820 szt SM63/ ,0 10, , F08822 szt SM90/ ,0 10, ,3 F08823 szt SM90/ ,5 12, ,3 F08824 szt SM100/ ,5 12, ,4 F08825 szt SM160/ ,0 15, ,8 F08826 szt czesci.maszyn@haberkorn.pl

26 Podstawy pod silnik Podstawa pod silnik Typ MP G E3 E2 E1 M C M SW N L P J K K J R stal cynkowana Typ Wielkość silnika C E1 E2 E3 G H J K L M N O P R SW Kod Jedn. MP90/ , ,0 10,5 25, T8280 szt MP100/ , ,5 12,5 3, T82808 szt MP160/ , ,0 12,5 41, T82809 szt MP180/ , ,0 1,0 40, T82810 szt MP200/ , ,0 1,0 49, T82811 szt.26 czesci.maszyn@haberkorn.pl

27 Podstawy pod silnik Podstawa pod silnik Szyny z ruchomymi mocowaniami G2 G1 l M H h s b/2 b L a szyny są dostarczane w parach stal cynkowana Typ Wielkość silnika L H Grubość blachy G1 G2 a b b/2 M h Śruba mocująca l s/gwint Kod Jedn. 312/ , M /M10 T82815 para 312/ , M /M10 T82816 para 35/ , M /M10 T8281 para 35/ , M /M10 T82818 para 35/ , M /M10 T82819 para 395/ , M /M12 T82820 para 395/ , M /M12 T82821 para 495/ , M /M12 T82822 para 495/ , M /M12 T82823 para 495/ , M /M12 T82824 para 530/ , M /M16 T82825 para 530/ , M /M16 T82826 para 630/ , M /M16 T8282 para 630/ , M /M16 T82828 para 686/ , M /M20 T82829 para 686/ , M /M20 T82830 para czesci.maszyn@haberkorn.pl

28 Podstawy pod silnik Podstawa pod silnik Szyny z ruchomymi mocowaniami G2 G1 l M H h s b/2 b L a szyny są dostarczane w parach stal cynkowana Typ Wielkość silnika L H Grubość blachy G1 G2 a b b/2 M h Śruba mocująca l s/gwint Kod Jedn. 864/ , M /M24 T82831 para 864/ , M /M24 T82832 para 102/ , M /M30 T82833 para 102/ , M /M30 T82834 para 1330/ , M /M33 T82835 para.28 czesci.maszyn@haberkorn.pl

29 Narzędzia do montażu pasa Elektroniczny miernik napięcia pasa Sonic 308C Do kontroli napięcia pasa za pomocą frekwencji drgań Prawidłowe naprężenie pasa podczas montażu jest bardzo ważne dla uzyskania maksymalnej wydajności oraz żywotności całego napędu. Miernik typu STM 308C umożliwia proste i precyzyjne pomiary naprężenia pasa polegające na analizie amplitudy fal dźwiękowych pomiędzy pasem a czujnikiem. Miernik jest wyposażony w czujnik z dwoma mikrofonami. Jeden z nich mierzy drgania pasa, drugi zaś mierzy ruch powietrza wokół pasa celem odfiltrowania i porównywania wyników. Po zmierzeniu oraz przetworzeniu danych na ekranie pokaże się wartość częstotliwości drgań w [Hz]. Urządzenie jest lekkie, kompaktowe, ma tylko jeden przycisk. Dane techniczne nadaje się do pomiarów pasów klinowych, pasów klinowych zespolonych oraz pasów zębatych pokazuje częstotliwość drgań Hz zakres pomiaru: od 10 Hz do 350 Hz dokładność pomiaru 1Hz w zakresie od 0 do 100 Hz; 1% powyżej 100 Hz wymiary: L 135 mm x 50 mm x H 30 mm eliminowanie ruchów powietrza oraz dźwięków z okolic pasa dzięki zastosowaniu czujnika z dwoma mikrofonami ekran LCD urządzenie wyłącza się automatycznie dwie minuty po dokonaniu ostatniego pomiaru czujniki na wyposażeniu urządzenia bateria 6LR61 posiada certyfikat CE spełnia normy RoHS, Reach nie może być używany w środowisku wybuchowym stosować tylko przy wyłączonym napędzie Oznaczenie Sonic 308C 0,15 F16664 szt czesci.maszyn@haberkorn.pl

30 Narzędzia do montażu pasa Elektroniczny miernik napięcia pasa Sonic 50C Do kontroli napięcia pasa za pomocą frekwencji drgań Prawidłowe naprężenie pasa podczas montażu jest bardzo ważne dla uzyskania maksymalnej wydajności oraz żywotności całego napędu. Miernik typu STM 50C umożliwia proste i precyzyjne pomiary naprężenia pasa polegające na analizie amplitudy fal dźwiękowych pomiędzy pasem a czujnikiem. Fala dźwiękowa powstaje w czasie drgania pasa. Jest ona odbierana czujnikiem urządzenia oraz przetwarzana. Po przetworzeniu na ekranie miernika pokazuje się wynik w postaci częstotliwości drgań lub siły w N w pasie lub obu tych wartości jednocześnie. Miernik jest praktyczny, prosty w użyciu oraz w zastosowaniu. Dane techniczne nadaje się do pomiarów pasów klinowych, pasów klinowych zespolonych oraz pasów zębatych pokazuje częstotliwość drgań Hz lub siłę N pamięć wprowadzonych danych dla dwudziestu napędów zakres pomiaru: od 10 Hz do 5000 Hz dokładność pomiaru ± 1 % wymiary: L 160 mm x 59 mm x H 26 mm eliminowanie ruchów powietrza dzięki wbudowanej automatycznej funkcji podświetlany ekran LCD urządzenie wyłącza się automatycznie dwie minuty po dokonaniu ostatniego pomiaru elastyczny czujnik na wyposażeniu urządzenia (czujnik z kablem dostępny na zapytanie) bateria 2 x posiada certyfikat CE spełnia normy RoHS dostarczany z instrukcją użytkowania Oznaczenie Sonic 50C 0,45 T8945 szt.30 czesci.maszyn@haberkorn.pl

31 Narzędzia do montażu pasa Ręczne mierniki napięcia pasa Tension Tester Do mechanicznego pomiaru napięcia pasa Mechaniczne mierniki służą do pomiaru napięcia pasa przez sprawdzenie jego ugięcia po zamontowaniu na koła. Pomiar polega na kontroli użytej siły, tak aby w połowie odległości osiowej pas ugiął się o określoną wartość. Wartości ugięć oraz sił można znaleźć w odpowiednich tabelach lub obliczyć samemu za pomocą odpowiednich programów. Dane techniczne maksymalna siła dla miernika pojedynczego maksymalna siła dla miernika podwójnego 120 N 300 N Oznaczenie Zakres mierzonej siły [N] Kod Jedn. Miernik napięcia pojedynczy F0021 szt Miernik napięcia podwójny F01661 szt czesci.maszyn@haberkorn.pl
