1 1. Wieloosobowe wanny SPA: uwagi ogólne 1.1. ZASTOSOWANIE WIELOOSOBOWEJ WANNY SPA Wanny SPA produkowane s¹ metod¹ formowania pró niowego z najwy szej jakoœci akrylu sanitarnego, wzmocnionego laminatem poliestrowym. Wanna SPA przeznaczonna jest wy³¹cznie do celów rekreacyjno-rehabilitacyjnych a nie higienicznych, co oznacza, e u ywanie jakichkolwiek kosmetyków w czasie k¹pieli jest niewskazane. SPA wygl¹dem przypomina miniaturowy basen k¹pielowy. 0 W wannie takiej nie mo na co prawda p³ywaæ, lecz wy sza ni w basenach temperatura wody (do 39 C) i jej intensywny ruch (podobnie jak w wannie z hydromasa em) sprawiaj¹, e korzystanie z wanny SPA jest Ÿród³em doskona³ego relaksu. Woda podobnie jak w basenie k¹pielowym jest filtrowana, podgrzewana i dezynfekowana, co umo liwia jej d³ugotrwa³e u ywanie bez koniecznoœci wymiany. Oferujemy Pañstwu szeœæ modeli wanien typu SPA: Natalie, Victoria, Classic, Janette, Octavia i Olivia, oraz przenoœn¹ wannê Catalina. Wanny SPA wykonywane s¹ w dwóch odmianach: - z rynn¹ przelewow¹ (koniecznoœæ zainstalowania zbiornika przelewowego gromadz¹cego nadmiar wody wypartej przez k¹pi¹cych siê), - ze skimmerem (przelew usytuowany na jednej ze œcian bocznych). Po³o enie skimmera zosta³o ustalone w wannach SPA bez rynny przelewowej na poziomie odpowiadaj¹cym i pozwalaj¹cym na jednoczesne korzystanie z k¹pieli 4 osobom. Przekroczenie tej liczby osób korzystaj¹cych z wanny mo e w skrajnych wypadkach powodowaæ wylewanie wody poza wannê. POOL-SPA nie sprzedaje wanien bez rynny przelewowej z przeznaczeniem do u ytku publicznego. Wanna SPA ze skimmerem (bez rynny przelewowej) Wanna SPA z rynn¹ przelewow¹ Podzia³ ze wzglêdu na przeznaczenie - do u ytku prywatnego, - do u ytku publicznego - (sanatoria, hotele, salony odnowy biologicznej itp.) wyposa one s¹ w profesjonalne systemy filtracji i dezynfekcji wody. Modele ze skimmerem, zgodnie z zaleceniami norm europejskich (DIN 19643), nie mog¹ byæ instalowane w miejscach u ytecznoœci publicznej. skrzynka sterownicza filtr cartridge owy podgrzewacz elektryczny czujnik przep³ywu wody Schemat instalacji wanny SPA do u ytku prywatnego pompa filtracji pobór wody ze zbiornika przelewowego pompa hydromasa u odprowadzenie wody do ssaka dolnego wanny t³umik szmerów ssania powietrza doprowadzenie wody do pompy hydromasa u dmuchawa odprowadzenie wody od pompy hydromasa u doprowadzenie powietrza

2 Schemat instalacji wanny SPA do u ytku publicznego 0,2 0,1 0,3 0,4 0 MPa filtr piaskowy skrzynka sterownicza t³umik szmerów ssania powietrza dmuchawa pompa hydromasa u odprowadzenie wody od pompy hydromasa u doprowadzenie wody do pompy hydromasa u odprowadzenie wody od pompy hydromasa u do kanalizacji doprowadzenie wody do pompy hydromasa u podgrzewacz elektryczny pobór wody ze zbiornika przelewowego czujnik przep³ywu wody pompa filtracji odprowadzenie wody do ssaka dolnego wanny 2. Budowa i wyposa enie wieloosobowej wanny SPA odp³yw do zbiornika przelewowego mm rynna przelewowa dysza wodno-powietrzna stela aluminiowy przy³¹cze pompy hydromasa u - 63 mm powrót wody doprowadzenie wody przefiltrowanej do wanny - 63 mm przy³¹cze pompy hydromasa u - 63 mm zassanie wody doprowadzenie powietrza - 50 mm spust wody z kana³ów powietrznych 2.2. SYSTEMY MASA U INSTALOWANE W WANNACH SPA W wannach typu SPA mog¹ byæ zainstalowane 2 podstawowe systemy masa u: wodny i powietrzny. System masa u wodnego (hydromasa u) tworz¹ nastêpuj¹ce elementy: - zespó³ 6 do 13 dysz wodno-powietrznych (w zale noœci od modelu wanny), doprowadzaj¹cych wodê lub mieszaninê wodno-powietrzn¹ o du ej energii kinetycznej do przestrzeni wodnej wanny, - wirowa pompa hydromasa u napêdzana silnikiem asynchronicznym, - 2 regulatory dop³ywu powietrza zamontowane na górnej krawêdzi wanny i wyposa one w pokrêt³a s³u ¹ce do nastawiania stopnia napowietrzania wody, - wodne ssaki boczne, - rury i armatura PCV. Uwaga! Wanna OLIVIA zawiera dwie pompy do hydromasa u i cztery ssaki wodne. System masa u powietrznego tworz¹ nastêpuj¹ce elementy: - usytuowane dwupoziomowo kana³y powietrzne, stanowi¹ce integraln¹ czêœæ wanny, zakoñczone kilkudziesiêcioma otworkami, uchodz¹cymi do przestrzeni wodnej wanny, - dmuchawa, wyposa ona w t³umik szmerów ssania, - pêtla zabezpieczaj¹ca przed dostaniem siê wody do dmuchawy, - rury i armatura PCV.

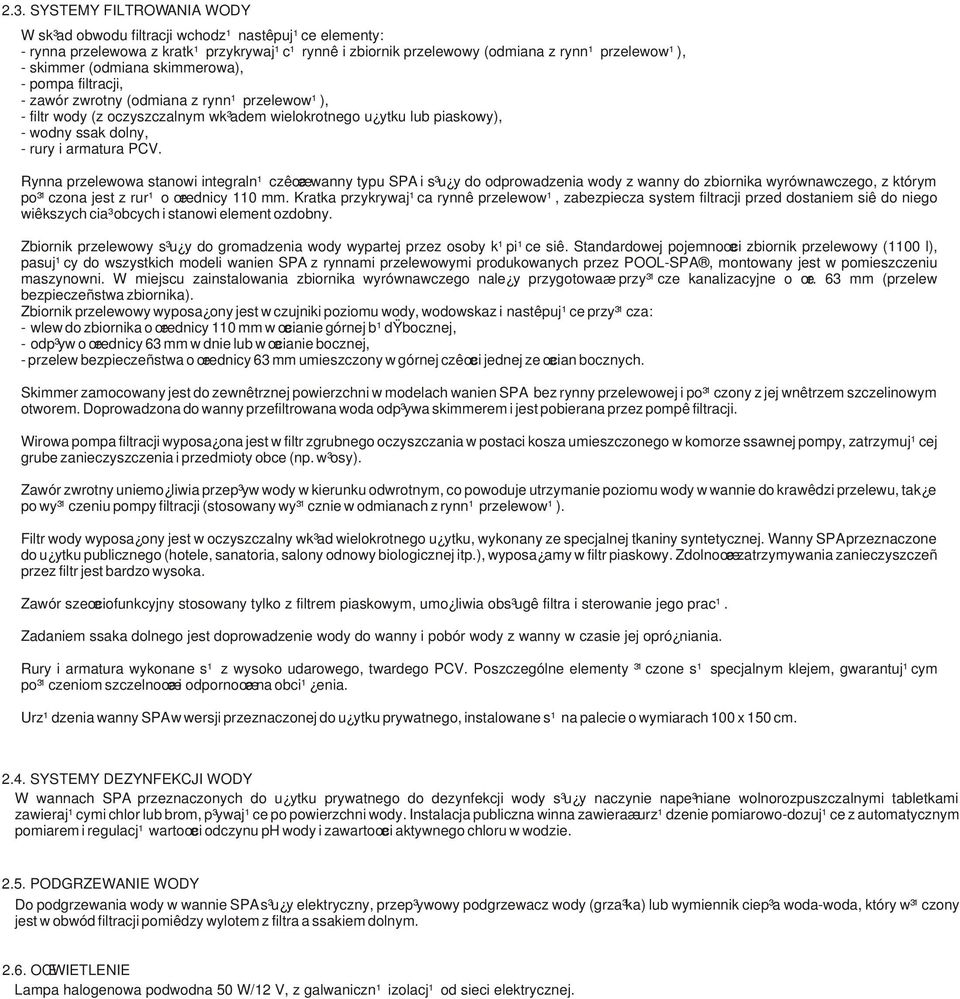

3 2.3. SYSTEMY FILTROWANIA WODY W sk³ad obwodu filtracji wchodz¹ nastêpuj¹ce elementy: - rynna przelewowa z kratk¹ przykrywaj¹c¹ rynnê i zbiornik przelewowy (odmiana z rynn¹ przelewow¹), - skimmer (odmiana skimmerowa), - pompa filtracji, - zawór zwrotny (odmiana z rynn¹ przelewow¹), - filtr wody (z oczyszczalnym wk³adem wielokrotnego u ytku lub piaskowy), - wodny ssak dolny, - rury i armatura PCV. Rynna przelewowa stanowi integraln¹ czêœæ wanny typu SPA i s³u y do odprowadzenia wody z wanny do zbiornika wyrównawczego, z którym po³¹czona jest z rur¹ o œrednicy 110 mm. Kratka przykrywaj¹ca rynnê przelewow¹, zabezpiecza system filtracji przed dostaniem siê do niego wiêkszych cia³ obcych i stanowi element ozdobny. Zbiornik przelewowy s³u y do gromadzenia wody wypartej przez osoby k¹pi¹ce siê. Standardowej pojemnoœci zbiornik przelewowy (1100 l), pasuj¹cy do wszystkich modeli wanien SPA z rynnami przelewowymi produkowanych przez POOL-SPA, montowany jest w pomieszczeniu maszynowni. W miejscu zainstalowania zbiornika wyrównawczego nale y przygotowaæ przy³¹cze kanalizacyjne o œr. 63 mm (przelew bezpieczeñstwa zbiornika). Zbiornik przelewowy wyposa ony jest w czujniki poziomu wody, wodowskaz i nastêpuj¹ce przy³¹cza: - wlew do zbiornika o œrednicy 110 mm w œcianie górnej b¹dÿ bocznej, - odp³yw o œrednicy 63 mm w dnie lub w œcianie bocznej, - przelew bezpieczeñstwa o œrednicy 63 mm umieszczony w górnej czêœci jednej ze œcian bocznych. Skimmer zamocowany jest do zewnêtrznej powierzchni w modelach wanien SPA bez rynny przelewowej i po³¹czony z jej wnêtrzem szczelinowym otworem. Doprowadzona do wanny przefiltrowana woda odp³ywa skimmerem i jest pobierana przez pompê filtracji. Wirowa pompa filtracji wyposa ona jest w filtr zgrubnego oczyszczania w postaci kosza umieszczonego w komorze ssawnej pompy, zatrzymuj¹cej grube zanieczyszczenia i przedmioty obce (np. w³osy). Zawór zwrotny uniemo liwia przep³yw wody w kierunku odwrotnym, co powoduje utrzymanie poziomu wody w wannie do krawêdzi przelewu, tak e po wy³¹czeniu pompy filtracji (stosowany wy³¹cznie w odmianach z rynn¹ przelewow¹). Filtr wody wyposa ony jest w oczyszczalny wk³ad wielokrotnego u ytku, wykonany ze specjalnej tkaniny syntetycznej. Wanny SPA przeznaczone do u ytku publicznego (hotele, sanatoria, salony odnowy biologicznej itp.), wyposa amy w filtr piaskowy. Zdolnoœæ zatrzymywania zanieczyszczeñ przez filtr jest bardzo wysoka. Zawór szeœciofunkcyjny stosowany tylko z filtrem piaskowym, umo liwia obs³ugê filtra i sterowanie jego prac¹. Zadaniem ssaka dolnego jest doprowadzenie wody do wanny i pobór wody z wanny w czasie jej opró niania. Rury i armatura wykonane s¹ z wysoko udarowego, twardego PCV. Poszczególne elementy ³¹czone s¹ specjalnym klejem, gwarantuj¹cym po³¹czeniom szczelnoœæ i odpornoœæ na obci¹ enia. Urz¹dzenia wanny SPA w wersji przeznaczonej do u ytku prywatnego, instalowane s¹ na palecie o wymiarach 100 x 150 cm SYSTEMY DEZYNFEKCJI WODY W wannach SPA przeznaczonych do u ytku prywatnego do dezynfekcji wody s³u y naczynie nape³niane wolnorozpuszczalnymi tabletkami zawieraj¹cymi chlor lub brom, p³ywaj¹ce po powierzchni wody. Instalacja publiczna winna zawieraæ urz¹dzenie pomiarowo-dozuj¹ce z automatycznym pomiarem i regulacj¹ wartoœci odczynu ph wody i zawartoœci aktywnego chloru w wodzie PODGRZEWANIE WODY Do podgrzewania wody w wannie SPA s³u y elektryczny, przep³ywowy podgrzewacz wody (grza³ka) lub wymiennik ciep³a woda-woda, który w³¹czony jest w obwód filtracji pomiêdzy wylotem z filtra a ssakiem dolnym OŒWIETLENIE Lampa halogenowa podwodna 50 W/12 V, z galwaniczn¹ izolacj¹ od sieci elektrycznej.

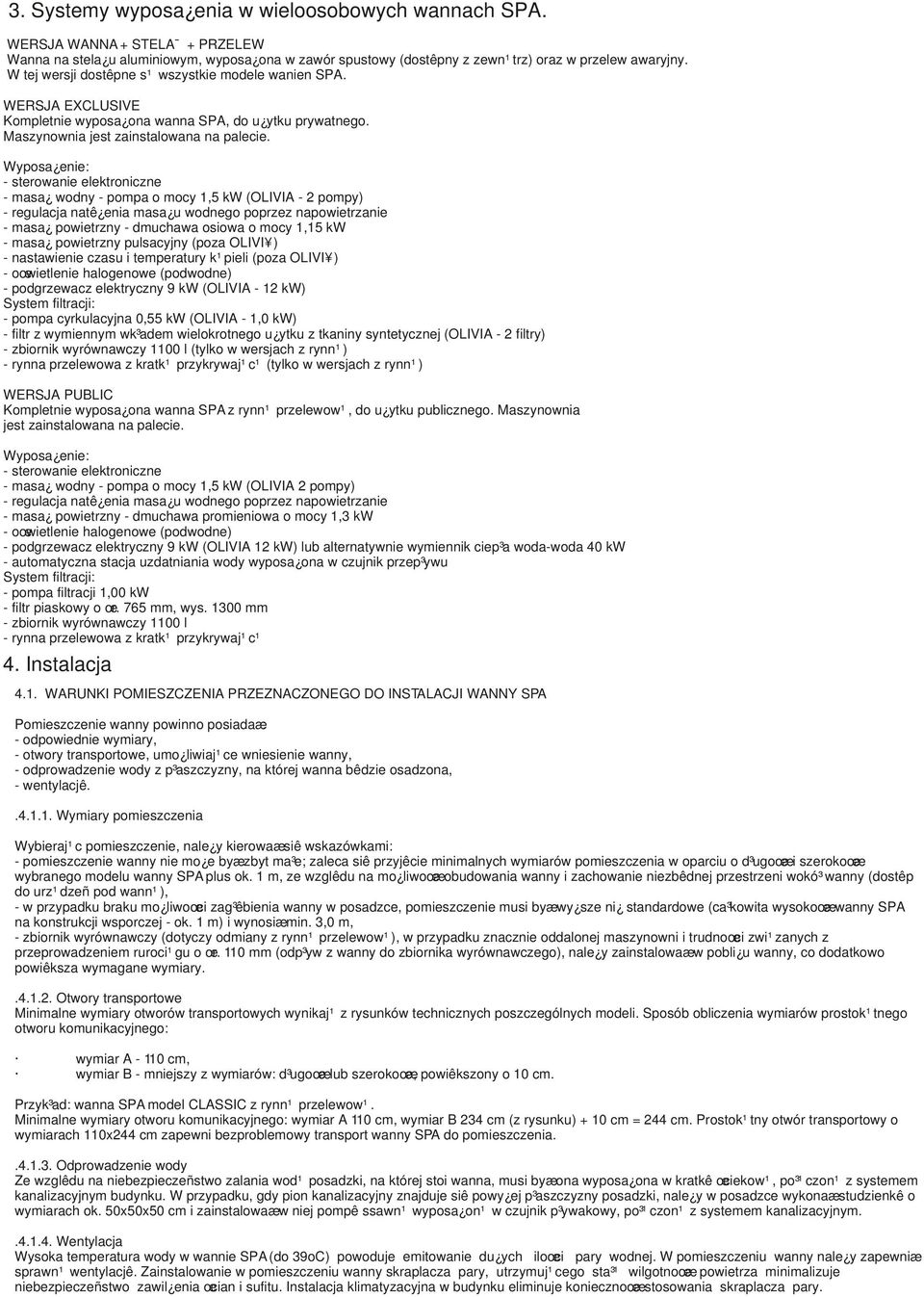

4 3. Systemy wyposa enia w wieloosobowych wannach SPA. WERSJA WANNA + STELA + PRZELEW Wanna na stela u aluminiowym, wyposa ona w zawór spustowy (dostêpny z zewn¹trz) oraz w przelew awaryjny. W tej wersji dostêpne s¹ wszystkie modele wanien SPA. WERSJA EXCLUSIVE Kompletnie wyposa ona wanna SPA, do u ytku prywatnego. Maszynownia jest zainstalowana na palecie. Wyposa enie: - sterowanie elektroniczne - masa wodny - pompa o mocy 1,5 kw (OLIVIA - 2 pompy) - regulacja natê enia masa u wodnego poprzez napowietrzanie - masa powietrzny - dmuchawa osiowa o mocy 1,15 kw - masa powietrzny pulsacyjny (poza OLIVI ) - nastawienie czasu i temperatury k¹pieli (poza OLIVI ) - oœwietlenie halogenowe (podwodne) - podgrzewacz elektryczny 9 kw (OLIVIA - 12 kw) System filtracji: - pompa cyrkulacyjna 0,55 kw (OLIVIA - 1,0 kw) - filtr z wymiennym wk³adem wielokrotnego u ytku z tkaniny syntetycznej (OLIVIA - 2 filtry) - zbiornik wyrównawczy 1100 l (tylko w wersjach z rynn¹) - rynna przelewowa z kratk¹ przykrywaj¹c¹ (tylko w wersjach z rynn¹) WERSJA PUBLIC Kompletnie wyposa ona wanna SPA z rynn¹ przelewow¹, do u ytku publicznego. Maszynownia jest zainstalowana na palecie. Wyposa enie: - sterowanie elektroniczne - masa wodny - pompa o mocy 1,5 kw (OLIVIA 2 pompy) - regulacja natê enia masa u wodnego poprzez napowietrzanie - masa powietrzny - dmuchawa promieniowa o mocy 1,3 kw - oœwietlenie halogenowe (podwodne) - podgrzewacz elektryczny 9 kw (OLIVIA 12 kw) lub alternatywnie wymiennik ciep³a woda-woda 40 kw - automatyczna stacja uzdatniania wody wyposa ona w czujnik przep³ywu System filtracji: - pompa filtracji 1,00 kw - filtr piaskowy o œr. 765 mm, wys mm - zbiornik wyrównawczy 1100 l - rynna przelewowa z kratk¹ przykrywaj¹c¹ 4. Instalacja 4.1. WARUNKI POMIESZCZENIA PRZEZNACZONEGO DO INSTALACJI WANNY SPA Pomieszczenie wanny powinno posiadaæ: - odpowiednie wymiary, - otwory transportowe, umo liwiaj¹ce wniesienie wanny, - odprowadzenie wody z p³aszczyzny, na której wanna bêdzie osadzona, - wentylacjê Wymiary pomieszczenia Wybieraj¹c pomieszczenie, nale y kierowaæ siê wskazówkami: - pomieszczenie wanny nie mo e byæ zbyt ma³e; zaleca siê przyjêcie minimalnych wymiarów pomieszczenia w oparciu o d³ugoœæ i szerokoœæ wybranego modelu wanny SPA plus ok. 1 m, ze wzglêdu na mo liwoœæ obudowania wanny i zachowanie niezbêdnej przestrzeni wokó³ wanny (dostêp do urz¹dzeñ pod wann¹), - w przypadku braku mo liwoœci zag³êbienia wanny w posadzce, pomieszczenie musi byæ wy sze ni standardowe (ca³kowita wysokoœæ wanny SPA na konstrukcji wsporczej - ok. 1 m) i wynosiæ min. 3,0 m, - zbiornik wyrównawczy (dotyczy odmiany z rynn¹ przelewow¹), w przypadku znacznie oddalonej maszynowni i trudnoœci zwi¹zanych z przeprowadzeniem ruroci¹gu o œr. 110 mm (odp³yw z wanny do zbiornika wyrównawczego), nale y zainstalowaæ w pobli u wanny, co dodatkowo powiêksza wymagane wymiary Otwory transportowe Minimalne wymiary otworów transportowych wynikaj¹ z rysunków technicznych poszczególnych modeli. Sposób obliczenia wymiarów prostok¹tnego otworu komunikacyjnego: wymiar A cm, wymiar B - mniejszy z wymiarów: d³ugoœæ lub szerokoœæ, powiêkszony o 10 cm. Przyk³ad: wanna SPA model CLASSIC z rynn¹ przelewow¹. Minimalne wymiary otworu komunikacyjnego: wymiar A 110 cm, wymiar B 234 cm (z rysunku) + 10 cm = 244 cm. Prostok¹tny otwór transportowy o wymiarach 110x244 cm zapewni bezproblemowy transport wanny SPA do pomieszczenia Odprowadzenie wody Ze wzglêdu na niebezpieczeñstwo zalania wod¹ posadzki, na której stoi wanna, musi byæ ona wyposa ona w kratkê œciekow¹, po³¹czon¹ z systemem kanalizacyjnym budynku. W przypadku, gdy pion kanalizacyjny znajduje siê powy ej p³aszczyzny posadzki, nale y w posadzce wykonaæ studzienkê o wymiarach ok. 50x50x50 cm i zainstalowaæ w niej pompê ssawn¹ wyposa on¹ w czujnik p³ywakowy, po³¹czon¹ z systemem kanalizacyjnym Wentylacja Wysoka temperatura wody w wannie SPA (do 39oC) powoduje emitowanie du ych iloœci pary wodnej. W pomieszczeniu wanny nale y zapewniæ sprawn¹ wentylacjê. Zainstalowanie w pomieszczeniu wanny skraplacza pary, utrzymuj¹cego sta³¹ wilgotnoœæ powietrza minimalizuje niebezpieczeñstwo zawil enia œcian i sufitu. Instalacja klimatyzacyjna w budynku eliminuje koniecznoœæ stosowania skraplacza pary.

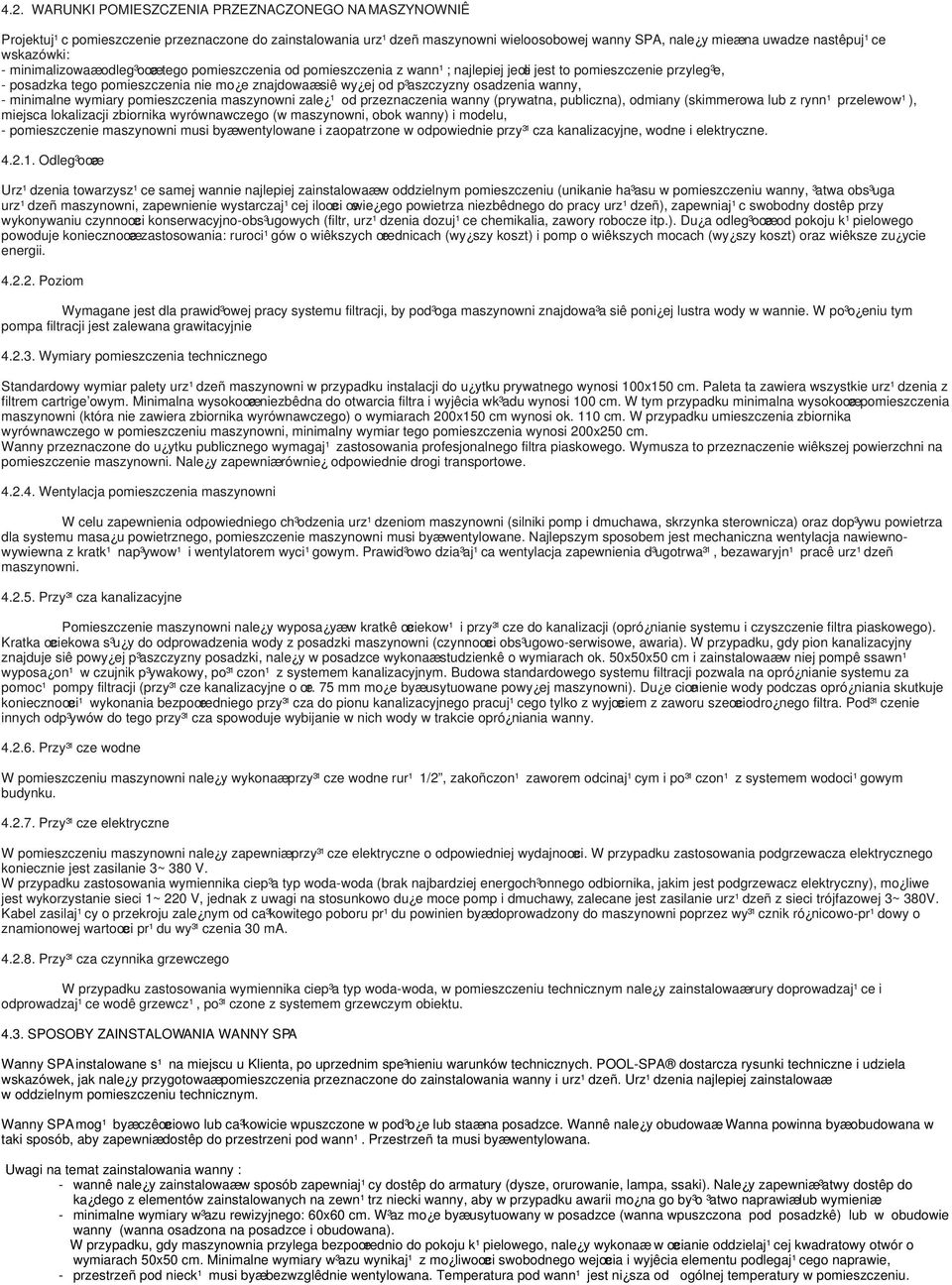

5 4.2. WARUNKI POMIESZCZENIA PRZEZNACZONEGO NA MASZYNOWNIÊ Projektuj¹c pomieszczenie przeznaczone do zainstalowania urz¹dzeñ maszynowni wieloosobowej wanny SPA, nale y mieæ na uwadze nastêpuj¹ce wskazówki: - minimalizowaæ odleg³oœæ tego pomieszczenia od pomieszczenia z wann¹; najlepiej jeœli jest to pomieszczenie przyleg³e, - posadzka tego pomieszczenia nie mo e znajdowaæ siê wy ej od p³aszczyzny osadzenia wanny, - minimalne wymiary pomieszczenia maszynowni zale ¹ od przeznaczenia wanny (prywatna, publiczna), odmiany (skimmerowa lub z rynn¹ przelewow¹), miejsca lokalizacji zbiornika wyrównawczego (w maszynowni, obok wanny) i modelu, - pomieszczenie maszynowni musi byæ wentylowane i zaopatrzone w odpowiednie przy³¹cza kanalizacyjne, wodne i elektryczne Odleg³oœæ Urz¹dzenia towarzysz¹ce samej wannie najlepiej zainstalowaæ w oddzielnym pomieszczeniu (unikanie ha³asu w pomieszczeniu wanny, ³atwa obs³uga urz¹dzeñ maszynowni, zapewnienie wystarczaj¹cej iloœci œwie ego powietrza niezbêdnego do pracy urz¹dzeñ), zapewniaj¹c swobodny dostêp przy wykonywaniu czynnoœci konserwacyjno-obs³ugowych (filtr, urz¹dzenia dozuj¹ce chemikalia, zawory robocze itp.). Du a odleg³oœæ od pokoju k¹pielowego powoduje koniecznoœæ zastosowania: ruroci¹gów o wiêkszych œrednicach (wy szy koszt) i pomp o wiêkszych mocach (wy szy koszt) oraz wiêksze zu ycie energii Poziom Wymagane jest dla prawid³owej pracy systemu filtracji, by pod³oga maszynowni znajdowa³a siê poni ej lustra wody w wannie. W po³o eniu tym pompa filtracji jest zalewana grawitacyjnie Wymiary pomieszczenia technicznego Standardowy wymiar palety urz¹dzeñ maszynowni w przypadku instalacji do u ytku prywatnego wynosi 100x150 cm. Paleta ta zawiera wszystkie urz¹dzenia z filtrem cartrige owym. Minimalna wysokoœæ niezbêdna do otwarcia filtra i wyjêcia wk³adu wynosi 100 cm. W tym przypadku minimalna wysokoœæ pomieszczenia maszynowni (która nie zawiera zbiornika wyrównawczego) o wymiarach 200x150 cm wynosi ok. 110 cm. W przypadku umieszczenia zbiornika wyrównawczego w pomieszczeniu maszynowni, minimalny wymiar tego pomieszczenia wynosi 200x250 cm. Wanny przeznaczone do u ytku publicznego wymagaj¹ zastosowania profesjonalnego filtra piaskowego. Wymusza to przeznaczenie wiêkszej powierzchni na pomieszczenie maszynowni. Nale y zapewniæ równie odpowiednie drogi transportowe Wentylacja pomieszczenia maszynowni W celu zapewnienia odpowiedniego ch³odzenia urz¹dzeniom maszynowni (silniki pomp i dmuchawa, skrzynka sterownicza) oraz dop³ywu powietrza dla systemu masa u powietrznego, pomieszczenie maszynowni musi byæ wentylowane. Najlepszym sposobem jest mechaniczna wentylacja nawiewnowywiewna z kratk¹ nap³ywow¹ i wentylatorem wyci¹gowym. Prawid³owo dzia³aj¹ca wentylacja zapewnienia d³ugotrwa³¹, bezawaryjn¹ pracê urz¹dzeñ maszynowni Przy³¹cza kanalizacyjne Pomieszczenie maszynowni nale y wyposa yæ w kratkê œciekow¹ i przy³¹cze do kanalizacji (opró nianie systemu i czyszczenie filtra piaskowego). Kratka œciekowa s³u y do odprowadzenia wody z posadzki maszynowni (czynnoœci obs³ugowo-serwisowe, awaria). W przypadku, gdy pion kanalizacyjny znajduje siê powy ej p³aszczyzny posadzki, nale y w posadzce wykonaæ studzienkê o wymiarach ok. 50x50x50 cm i zainstalowaæ w niej pompê ssawn¹ wyposa on¹ w czujnik p³ywakowy, po³¹czon¹ z systemem kanalizacyjnym. Budowa standardowego systemu filtracji pozwala na opró nianie systemu za pomoc¹ pompy filtracji (przy³¹cze kanalizacyjne o œr. 75 mm mo e byæ usytuowane powy ej maszynowni). Du e ciœnienie wody podczas opró niania skutkuje koniecznoœci¹ wykonania bezpoœredniego przy³¹cza do pionu kanalizacyjnego pracuj¹cego tylko z wyjœciem z zaworu szeœciodro nego filtra. Pod³¹czenie innych odp³ywów do tego przy³¹cza spowoduje wybijanie w nich wody w trakcie opró niania wanny Przy³¹cze wodne W pomieszczeniu maszynowni nale y wykonaæ przy³¹cze wodne rur¹ 1/2, zakoñczon¹ zaworem odcinaj¹cym i po³¹czon¹ z systemem wodoci¹gowym budynku Przy³¹cze elektryczne W pomieszczeniu maszynowni nale y zapewniæ przy³¹cze elektryczne o odpowiedniej wydajnoœci. W przypadku zastosowania podgrzewacza elektrycznego koniecznie jest zasilanie 3~ 380 V. W przypadku zastosowania wymiennika ciep³a typ woda-woda (brak najbardziej energoch³onnego odbiornika, jakim jest podgrzewacz elektryczny), mo liwe jest wykorzystanie sieci 1~ 220 V, jednak z uwagi na stosunkowo du e moce pomp i dmuchawy, zalecane jest zasilanie urz¹dzeñ z sieci trójfazowej 3~ 380V. Kabel zasilaj¹cy o przekroju zale nym od ca³kowitego poboru pr¹du powinien byæ doprowadzony do maszynowni poprzez wy³¹cznik ró nicowo-pr¹dowy o znamionowej wartoœci pr¹du wy³¹czenia 30 ma Przy³¹cza czynnika grzewczego W przypadku zastosowania wymiennika ciep³a typ woda-woda, w pomieszczeniu technicznym nale y zainstalowaæ rury doprowadzaj¹ce i odprowadzaj¹ce wodê grzewcz¹, po³¹czone z systemem grzewczym obiektu SPOSOBY ZAINSTALOWANIA WANNY SPA Wanny SPA instalowane s¹ na miejscu u Klienta, po uprzednim spe³nieniu warunków technicznych. POOL-SPA dostarcza rysunki techniczne i udziela wskazówek, jak nale y przygotowaæ pomieszczenia przeznaczone do zainstalowania wanny i urz¹dzeñ. Urz¹dzenia najlepiej zainstalowaæ w oddzielnym pomieszczeniu technicznym. Wanny SPA mog¹ byæ czêœciowo lub ca³kowicie wpuszczone w pod³o e lub staæ na posadzce. Wannê nale y obudowaæ. Wanna powinna byæ obudowana w taki sposób, aby zapewniæ dostêp do przestrzeni pod wann¹. Przestrzeñ ta musi byæ wentylowana. Uwagi na temat zainstalowania wanny : - wannê nale y zainstalowaæ w sposób zapewniaj¹cy dostêp do armatury (dysze, orurowanie, lampa, ssaki). Nale y zapewniæ ³atwy dostêp do ka dego z elementów zainstalowanych na zewn¹trz niecki wanny, aby w przypadku awarii mo na go by³o ³atwo naprawiæ lub wymieniæ. - minimalne wymiary w³azu rewizyjnego: 60x60 cm. W³az mo e byæ usytuowany w posadzce (wanna wpuszczona pod posadzkê) lub w obudowie wanny (wanna osadzona na posadzce i obudowana). W przypadku, gdy maszynownia przylega bezpoœrednio do pokoju k¹pielowego, nale y wykonaæ w œcianie oddzielaj¹cej kwadratowy otwór o wymiarach 50x50 cm. Minimalne wymiary w³azu wynikaj¹ z mo liwoœci swobodnego wejœcia i wyjêcia elementu podlegaj¹cego naprawie, - przestrzeñ pod nieck¹ musi byæ bezwzglêdnie wentylowana. Temperatura pod wann¹ jest ni sza od ogólnej temperatury w pomieszczeniu.

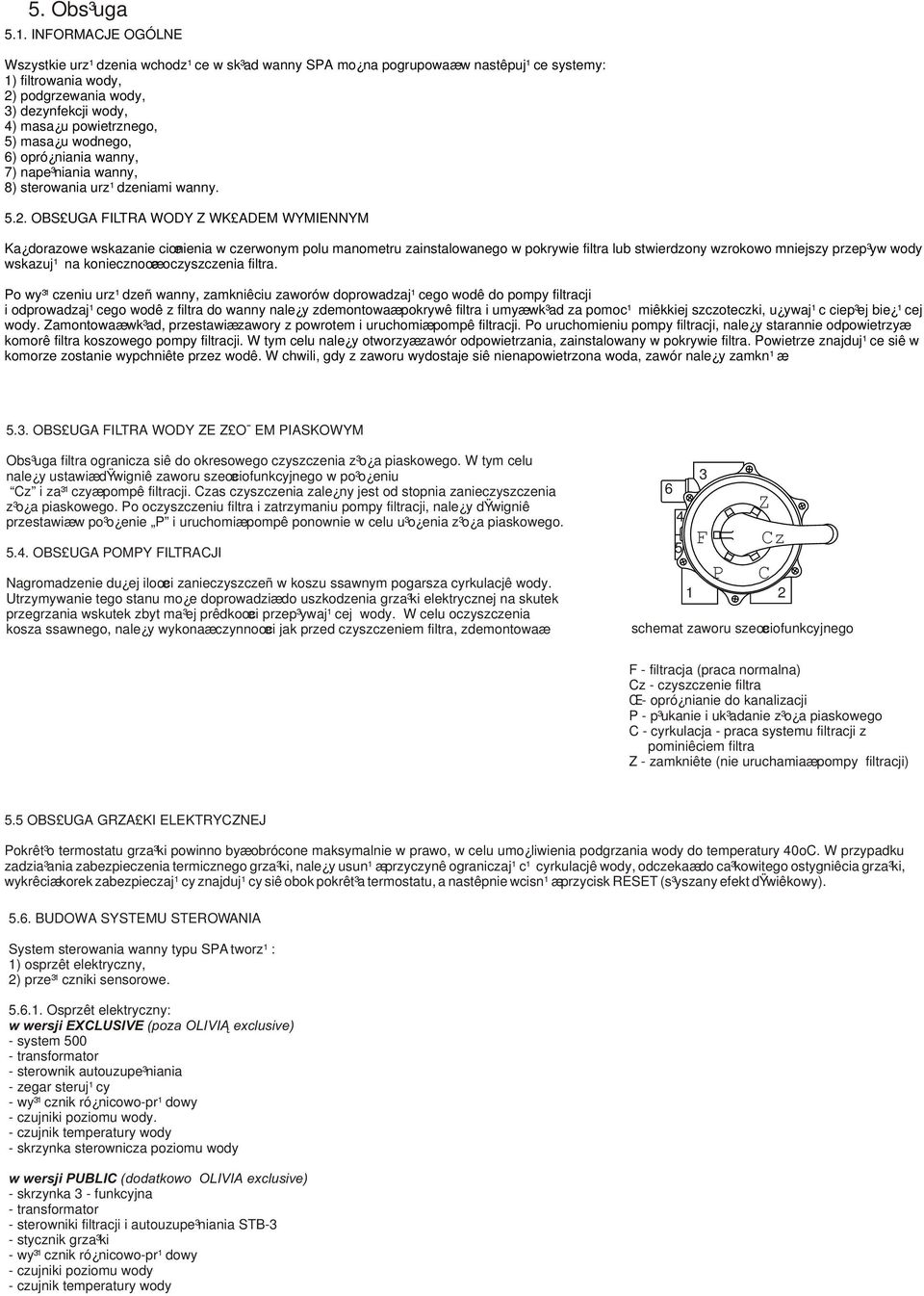

6 5. Obs³uga 5.1. INFORMACJE OGÓLNE Wszystkie urz¹dzenia wchodz¹ce w sk³ad wanny SPA mo na pogrupowaæ w nastêpuj¹ce systemy: 1) filtrowania wody, 2) podgrzewania wody, 3) dezynfekcji wody, 4) masa u powietrznego, 5) masa u wodnego, 6) opró niania wanny, 7) nape³niania wanny, 8) sterowania urz¹dzeniami wanny OBS UGA FILTRA WODY Z WK ADEM WYMIENNYM Ka dorazowe wskazanie ciœnienia w czerwonym polu manometru zainstalowanego w pokrywie filtra lub stwierdzony wzrokowo mniejszy przep³yw wody wskazuj¹ na koniecznoœæ oczyszczenia filtra. Po wy³¹czeniu urz¹dzeñ wanny, zamkniêciu zaworów doprowadzaj¹cego wodê do pompy filtracji i odprowadzaj¹cego wodê z filtra do wanny nale y zdemontowaæ pokrywê filtra i umyæ wk³ad za pomoc¹ miêkkiej szczoteczki, u ywaj¹c ciep³ej bie ¹cej wody. Zamontowaæ wk³ad, przestawiæ zawory z powrotem i uruchomiæ pompê filtracji. Po uruchomieniu pompy filtracji, nale y starannie odpowietrzyæ komorê filtra koszowego pompy filtracji. W tym celu nale y otworzyæ zawór odpowietrzania, zainstalowany w pokrywie filtra. Powietrze znajduj¹ce siê w komorze zostanie wypchniête przez wodê. W chwili, gdy z zaworu wydostaje siê nienapowietrzona woda, zawór nale y zamkn¹æ OBS UGA FILTRA WODY ZE Z O EM PIASKOWYM Obs³uga filtra ogranicza siê do okresowego czyszczenia z³o a piaskowego. W tym celu nale y ustawiæ dÿwigniê zaworu szeœciofunkcyjnego w po³o eniu Cz i za³¹czyæ pompê filtracji. Czas czyszczenia zale ny jest od stopnia zanieczyszczenia z³o a piaskowego. Po oczyszczeniu filtra i zatrzymaniu pompy filtracji, nale y dÿwigniê przestawiæ w po³o enie P i uruchomiæ pompê ponownie w celu u³o enia z³o a piaskowego OBS UGA POMPY FILTRACJI Nagromadzenie du ej iloœci zanieczyszczeñ w koszu ssawnym pogarsza cyrkulacjê wody. Utrzymywanie tego stanu mo e doprowadziæ do uszkodzenia grza³ki elektrycznej na skutek przegrzania wskutek zbyt ma³ej prêdkoœci przep³ywaj¹cej wody. W celu oczyszczenia kosza ssawnego, nale y wykonaæ czynnoœci jak przed czyszczeniem filtra, zdemontowaæ 1 2 schemat zaworu szeœciofunkcyjnego F - filtracja (praca normalna) Cz - czyszczenie filtra Œ - opró nianie do kanalizacji P - p³ukanie i uk³adanie z³o a piaskowego C - cyrkulacja - praca systemu filtracji z pominiêciem filtra Z - zamkniête (nie uruchamiaæ pompy filtracji) 5.5 OBS UGA GRZA KI ELEKTRYCZNEJ Pokrêt³o termostatu grza³ki powinno byæ obrócone maksymalnie w prawo, w celu umo liwienia podgrzania wody do temperatury 40oC. W przypadku zadzia³ania zabezpieczenia termicznego grza³ki, nale y usun¹æ przyczynê ograniczaj¹c¹ cyrkulacjê wody, odczekaæ do ca³kowitego ostygniêcia grza³ki, wykrêciæ korek zabezpieczaj¹cy znajduj¹cy siê obok pokrêt³a termostatu, a nastêpnie wcisn¹æ przycisk RESET (s³yszany efekt dÿwiêkowy) BUDOWA SYSTEMU STEROWANIA System sterowania wanny typu SPA tworz¹: 1) osprzêt elektryczny, 2) prze³¹czniki sensorowe Osprzêt elektryczny: w wersji EXCLUSIVE (poza OLIVI exclusive) - system transformator - sterownik autouzupe³niania - zegar steruj¹cy - wy³¹cznik ró nicowo-pr¹dowy - czujniki poziomu wody. - czujnik temperatury wody - skrzynka sterownicza poziomu wody w wersji PUBLIC (dodatkowo OLIVIA exclusive) - skrzynka 3 - funkcyjna - transformator - sterowniki filtracji i autouzupe³niania STB-3 - stycznik grza³ki - wy³¹cznik ró nicowo-pr¹dowy - czujniki poziomu wody - czujnik temperatury wody

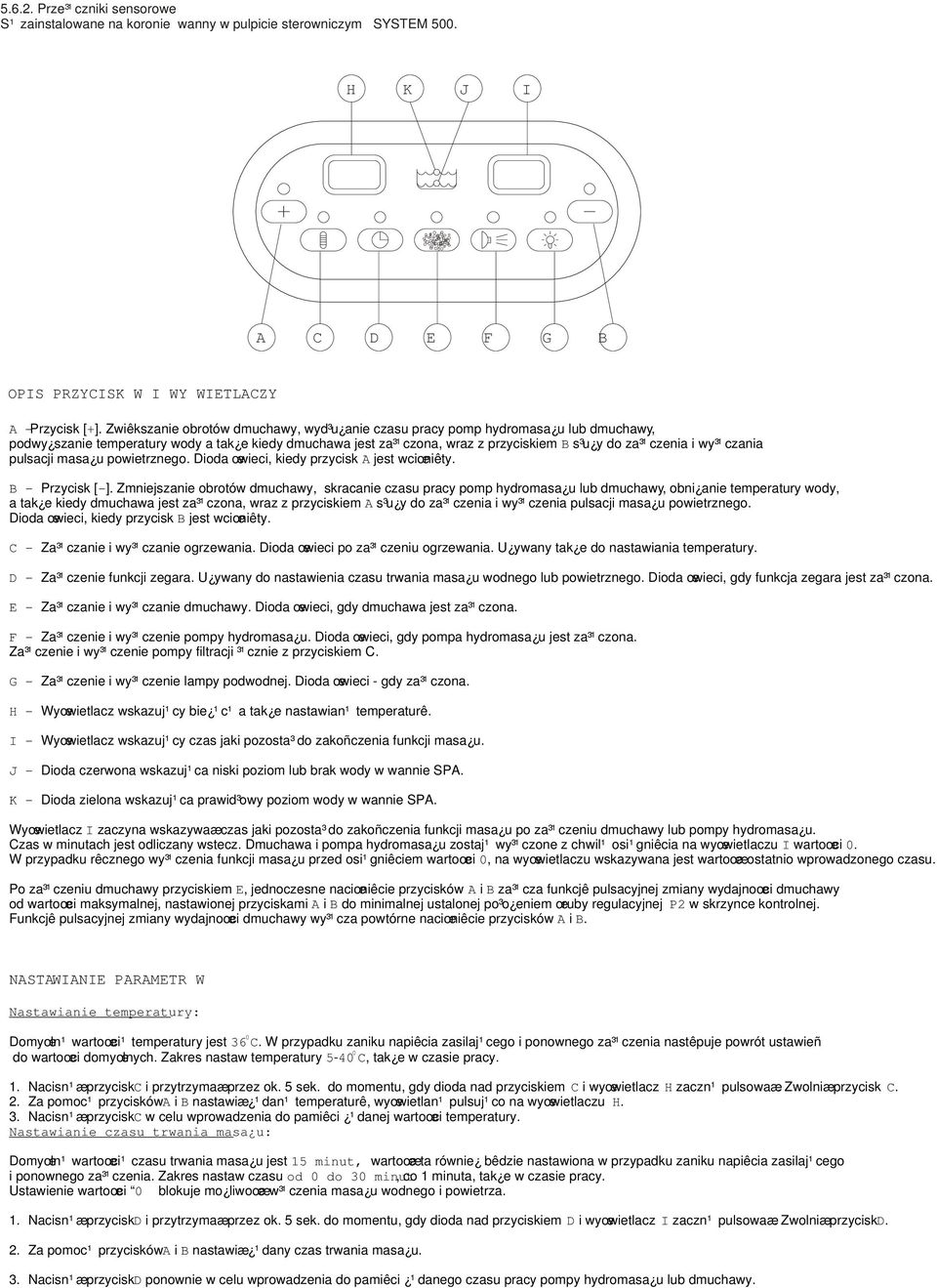

7 Prze³¹czniki sensorowe S¹ zainstalowane na koronie wanny w pulpicie sterowniczym SYSTEM 500. Przycisk []. Zwiêkszanie obrotów dmuchawy, wyd³u anie czasu pracy pomp hydromasa u lub dmuchawy, podwy szanie temperatury wody a tak e kiedy dmuchawa jest za³¹czona, wraz z przyciskiem s³u y do za³¹czenia i wy³¹czania pulsacji masa u powietrznego. Dioda œwieci, kiedy przycisk jest wciœniêty. Przycisk []. Zmniejszanie obrotów dmuchawy, skracanie czasu pracy pomp hydromasa u lub dmuchawy, obni anie temperatury wody, a tak e kiedy dmuchawa jest za³¹czona, wraz z przyciskiem s³u y do za³¹czenia i wy³¹czenia pulsacji masa u powietrznego. Dioda œwieci, kiedy przycisk jest wciœniêty. Za³¹czanie i wy³¹czanie ogrzewania. Dioda œwieci po za³¹czeniu ogrzewania. U ywany tak e do nastawiania temperatury. Za³¹czenie funkcji zegara. U ywany do nastawienia czasu trwania masa u wodnego lub powietrznego. Dioda œwieci, gdy funkcja zegara jest za³¹czona. Za³¹czanie i wy³¹czanie dmuchawy. Dioda œwieci, gdy dmuchawa jest za³¹czona. Za³¹czenie i wy³¹czenie pompy hydromasa u. Dioda œwieci, gdy pompa hydromasa u jest za³¹czona. Za³¹czenie i wy³¹czenie pompy filtracji ³¹cznie z przyciskiem C. Za³¹czenie i wy³¹czenie lampy podwodnej. Dioda œwieci - gdy za³¹czona. Wyœwietlacz wskazuj¹cy bie ¹c¹ a tak e nastawian¹ temperaturê. Wyœwietlacz wskazuj¹cy czas jaki pozosta³ do zakoñczenia funkcji masa u. Dioda czerwona wskazuj¹ca niski poziom lub brak wody w wannie SPA. Dioda zielona wskazuj¹ca prawid³owy poziom wody w wannie SPA. Wyœwietlacz zaczyna wskazywaæ czas jaki pozosta³ do zakoñczenia funkcji masa u po za³¹czeniu dmuchawy lub pompy hydromasa u. Czas w minutach jest odliczany wstecz. Dmuchawa i pompa hydromasa u zostaj¹ wy³¹czone z chwil¹ osi¹gniêcia na wyœwietlaczu wartoœci. W przypadku rêcznego wy³¹czenia funkcji masa u przed osi¹gniêciem wartoœci, na wyœwietlaczu wskazywana jest wartoœæ ostatnio wprowadzonego czasu. Po za³¹czeniu dmuchawy przyciskiem, jednoczesne naciœniêcie przycisków i za³¹cza funkcjê pulsacyjnej zmiany wydajnoœci dmuchawy od wartoœci maksymalnej, nastawionej przyciskami i do minimalnej ustalonej po³o eniem œruby regulacyjnej w skrzynce kontrolnej. Funkcjê pulsacyjnej zmiany wydajnoœci dmuchawy wy³¹cza powtórne naciœniêcie przycisków i. Domyœln¹ wartoœci¹ temperatury jest. W przypadku zaniku napiêcia zasilaj¹cego i ponownego za³¹czenia nastêpuje powrót ustawieñ do wartoœci domyœlnych. Zakres nastaw temperatury -, tak e w czasie pracy. 1.Nacisn¹æ przycisk i przytrzymaæ przez ok. 5 sek. do momentu, gdy dioda nad przyciskiem i wyœwietlacz zaczn¹ pulsowaæ. Zwolniæ przycisk. 2.Za pomoc¹ przycisków i nastawiæ ¹dan¹ temperaturê, wyœwietlan¹ pulsuj¹co na wyœwietlaczu. 3.Nacisn¹æ przycisk w celu wprowadzenia do pamiêci ¹danej wartoœci temperatury. Domyœln¹ wartoœci¹ czasu trwania masa u jest wartoœæ ta równie bêdzie nastawiona w przypadku zaniku napiêcia zasilaj¹cego i ponownego za³¹czenia. Zakres nastaw czasu, co 1 minuta, tak e w czasie pracy. Ustawienie wartoœci blokuje mo liwoœæ w³¹czenia masa u wodnego i powietrza. 1.Nacisn¹æ przycisk i przytrzymaæ przez ok. 5 sek. do momentu, gdy dioda nad przyciskiem i wyœwietlacz zaczn¹ pulsowaæ. Zwolniæ przycisk. 2.Za pomoc¹ przycisków i nastawiæ ¹dany czas trwania masa u. 3.Nacisn¹æ przycisk ponownie w celu wprowadzenia do pamiêci ¹danego czasu pracy pompy hydromasa u lub dmuchawy.
