1 SPIS TREŚCI SKRZYNKI FTTH WEWNĘTRZNE I ZEWNĘTRZNE (PC) seria MSPX PRZEŁĄCZNICE SZAFKOWE NAŚCIENNE WEWNĘTRZNE seria MSPXE PRZEŁĄCZNICE SZAFKOWE NAŚCIENNE WEWNĘTRZNE MST8 PRZEŁĄCZNICE SZAFKOWE ZEWNĘTRZNE seria MSPXEC MUFY KAPTUROWE HERMETYCZNE OZKS160MX WYPOSAŻENIE DO MUF I PRZEŁĄCZNIC ŚWIATŁOWODOWE ELEMENTY POŁĄCZENIOWE SPRZĘGACZE PASYWNE SZEROKOPASMOWE OSPRZĘT DO OSŁONY I ORGANIZACJI ZAPASÓW KABLI PRZYKŁAD REALIZACJI SIECI FTTH W BUDYNKU WIELORODZINNYM PRZYKŁAD REALIZACJI OSIEDLOWEJ SIECI FTTH OPRZYRZĄDOWANIE POMIAROWE FTTH

2 SKRZYNKI FTTX WEWNĘTRZNE I ZEWNĘTRZNE Mufy i przełącznice światłowodowe FTTX są kompletowane na bazie uniwersalnych obudów Fibox MNX z poliwęglanu (PC). Obudowy są wytrzymałe mechanicznie (IK-08), niepalne (UL94-5V), odporne na ekstremalne warunki środowiskowe, zgodne z dyrektywą budowlaną CE i dyrektywą RoHS. Kolor wykonania szary RAL W wykonaniach standardowych skrzynki są skręcane śrubami i przystosowane do montażu naściennego. W opcji uchwyty montażowe DIN35. SKRZYNKI MSP1S Wymiary gabarytowe WxHxD, mm: 100x100x36. MSP1S/2SC-S6 Puszki abonenckie zawierające 1 lub 2 porty optyczne SC (max 4 porty LC Duplex). Puszki mają pokrywę przykręcaną na śruby, przepusty na kabel od strony ściany oraz organizator do gromadzenia zapasu włókien światłowodowych z uchwytem S6 na spojenia zgrzewane lub F6 na spojenia mechaniczne Fibrlok. Możliwa jest instalacja w puszce elementów WDM 1x2 (np. triplexera). Adaptery SC lub LC Duplex są montowane w ochronnym przepuście z elastomeru. Adaptery można wyposażyć w klapki ochronne, co pozwala na osiągnięcie stopnia ochrony IP54. Promień gięcia światłowodu >20mm. Puszki są przystosowane do montażu naściennego, w tym na puszce podtynkowej. W opcji uchwyty montażowe DIN35. Zakres stosowania Puszki MSP1S/2 mają kategorię eksploatacyjną U wg PN- EN (organizatory do instalacji zewnętrznych w warunkach niekontrolowanych w osłonach kat. A i G). MSP1S-S6 Mikromufy skrzynkowe do zastosowań wewnętrznych i zewnętrznych. Skrzynki mają pokrywę przykręcaną na śruby, dwa dławiki kablowe max Ф10mm oraz organizator do gromadzenia zapasu włókien światłowodowych z zasobnikami na 6 spojeń - S6 na spojenia zgrzewane lub F6 na spojenia mechaniczne Fibrlok. Puszki są przystosowane do montażu naściennego. W opcji uchwyty montażowe DIN35. Zakres stosowania MSP1S mają kategorię eksploatacyjną C wg PN-EN (osłony do instalacji wewnętrznych w warunkach kontrolowanych). MSPz1S IP67 z wbudowanym przepustem wentylacyjnym mają kategorię eksploatacyjną U wg PN-EN (organizatory do instalacji zewnętrznych w warunkach niekontrolowanych w osłonach kat. A i G). Stosowanie tych skrzynek jako osłon kat. A i G jest dopuszczalne z uwzględnieniem warunków lokalnych. MSPz1SE IP68, doszczelniane silikonem, mają kategorię eksploatacyjną A i G wg PN-EN (osłony do instalacji zewnętrznych w warunkach niekontrolowanych z bezpośrednią ekspozycją atmosferyczną). Stosowanie skrzynek jako osłon doziemnych kat. S jest dopuszczalne z uwzględnieniem warunków lokalnych. Zasady oznaczania Przykład zamówienia MSP1S/2SCA-S6 Puszka abonencka naścienna, wejście kabla od strony ściany, 2-porty SC/APC simplex, organizator włókna z zasobnikiem na 6 spoin zgrzewanych, przystosowanie do montażu naściennego.

3 MSP1S/2SC-S6

4 Dane techniczne MSP1S(E)-S6

5 Dane techniczne MSPz1S-S6

6 MUFY ROZDZIELCZO POŁĄCZENIOWE MSP1 Wymiary gabarytowe WxHxD, mm: 130x130x36. MSP1-S12 Skrzynka z dławikami albo przepustami gumowymi (max 4 szt.) o średnicy 5-10 mm. Służy jako mufa do 12 spojeń w sieciach LAN i FTTH. Wzajemne położenie dławików i przepustów można fabrycznie konfigurować (jednostronnie, przelotowo, kątowo 90 ). Skrzynki zewnętrzne typu MSPz1 IP67 z dławikami są wyposażone w przepust wyrównujący ciśnienie. W skrzynce znajduje się organizator do gromadzenia zapasów tub/włókien światłowodowych oraz uchylna kasetka z jednym zasobnikiem S12 lub M10 dla spojeń i elementów pasywnych. W opcji jeden lub dwa uchwyty F6 do spojeń mechanicznych Fibrlok. Podstawowe wyposażenie obejmuje elementy montażowe do kabli oraz przystosowanie do montażu naściennego. W opcji uchwyty montażowe DIN35. MSP1FTTH-S12 Skrzynka IP54 wyposażona w przepust gumowy passingdrop, który umożliwia instalację kabla nieprzeciętego (passing) o średnicy 6-8 mm oraz do 9 indywidualnie mocowanych kabli lub rurek drop o średnicach w zakresie od 3-5 mm. W skrzynce znajduje się organizator do gromadzenia zapasów tub/włókien światłowodowych oraz uchylna kasetka z jednym zasobnikiem S12 lub M10 na spojenia i elementy pasywne. W opcji jeden lub dwa uchwyty F6 do spojeń mechanicznych Fibrlok. Podstawowe wyposażenie obejmuje elementy montażowe do kabli oraz przystosowanie do montażu naściennego. W opcji uchwyty montażowe DIN35. MSP1-S6 Skrzynka z dławikami 3-6mm lub dławikami/przepustami gumowymi passing 5-10 mm służy jako mufa do 6 spojeń w sieciach LAN i FTTH. Wzajemne położenie dławików i przepustów można fabrycznie konfigurować (jednostronnie, przelotowo, kątowo 90 ). Skrzynki zewnętrzne typu MSPz1-S6 IP67 z dławikami 3-6mm lub 5-10mm są wyposażone w przepust wyrównujący ciśnienie. W skrzynce znajduje się organizator do gromadzenia zapasów tub/włókien światłowodowych z zasobnikiem S6 na 6 spojeń. W opcji uchwyt F6 do spojeń mechanicznych Fibrlok. Podstawowe wyposażenie obejmuje elementy montażowe do kabli oraz przystosowanie do montażu naściennego. W opcji uchwyty montażowe DIN35.

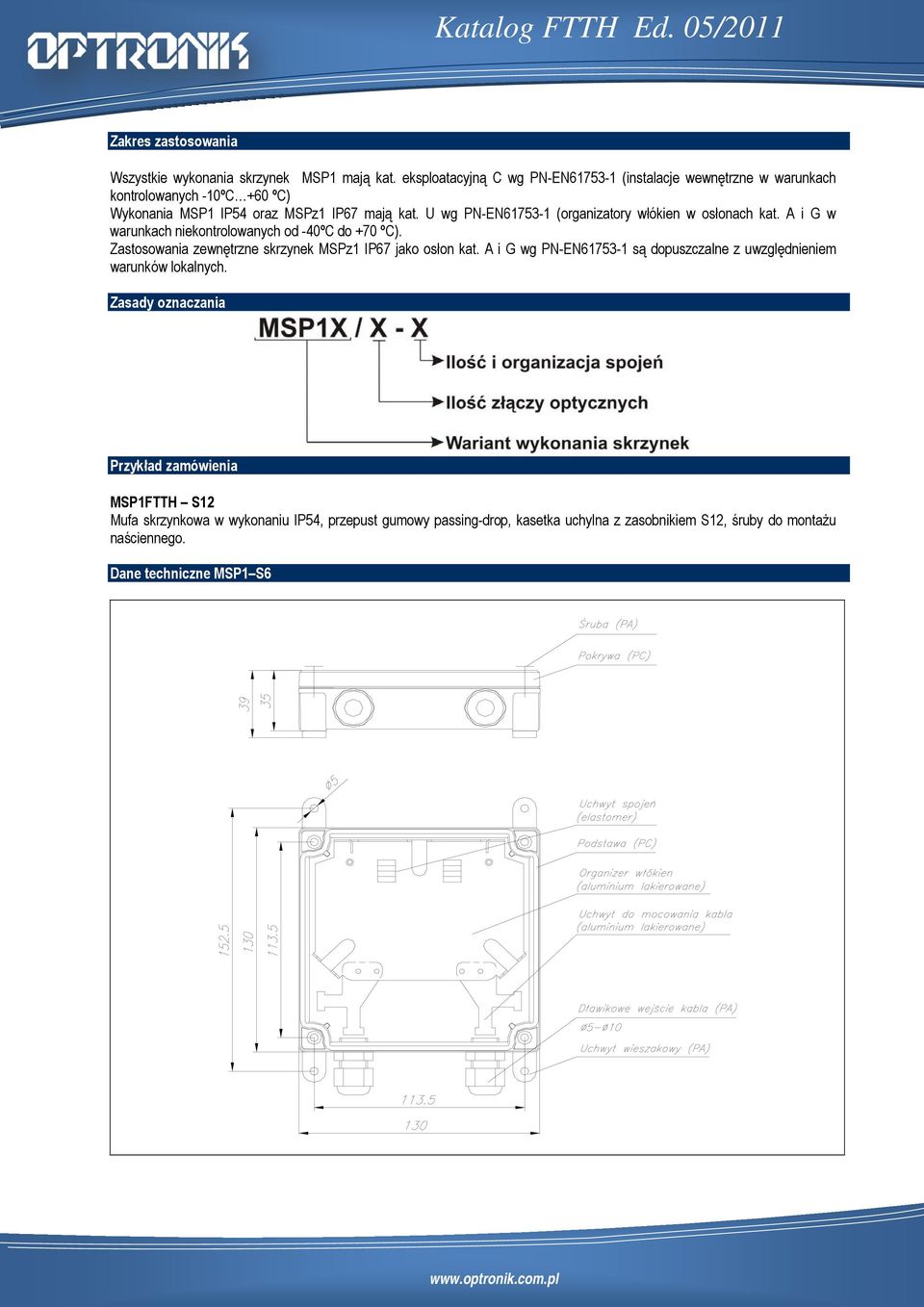

7 Zakres zastosowania Wszystkie wykonania skrzynek MSP1 mają kat. eksploatacyjną C wg PN-EN (instalacje wewnętrzne w warunkach kontrolowanych -10ºC +60 ºC) Wykonania MSP1 IP54 oraz MSPz1 IP67 mają kat. U wg PN-EN (organizatory włókien w osłonach kat. A i G w warunkach niekontrolowanych od -40ºC do +70 ºC). Zastosowania zewnętrzne skrzynek MSPz1 IP67 jako osłon kat. A i G wg PN-EN są dopuszczalne z uwzględnieniem warunków lokalnych. Zasady oznaczania Przykład zamówienia MSP1FTTH S12 Mufa skrzynkowa w wykonaniu IP54, przepust gumowy passing-drop, kasetka uchylna z zasobnikiem S12, śruby do montażu naściennego. Dane techniczne MSP1 S6

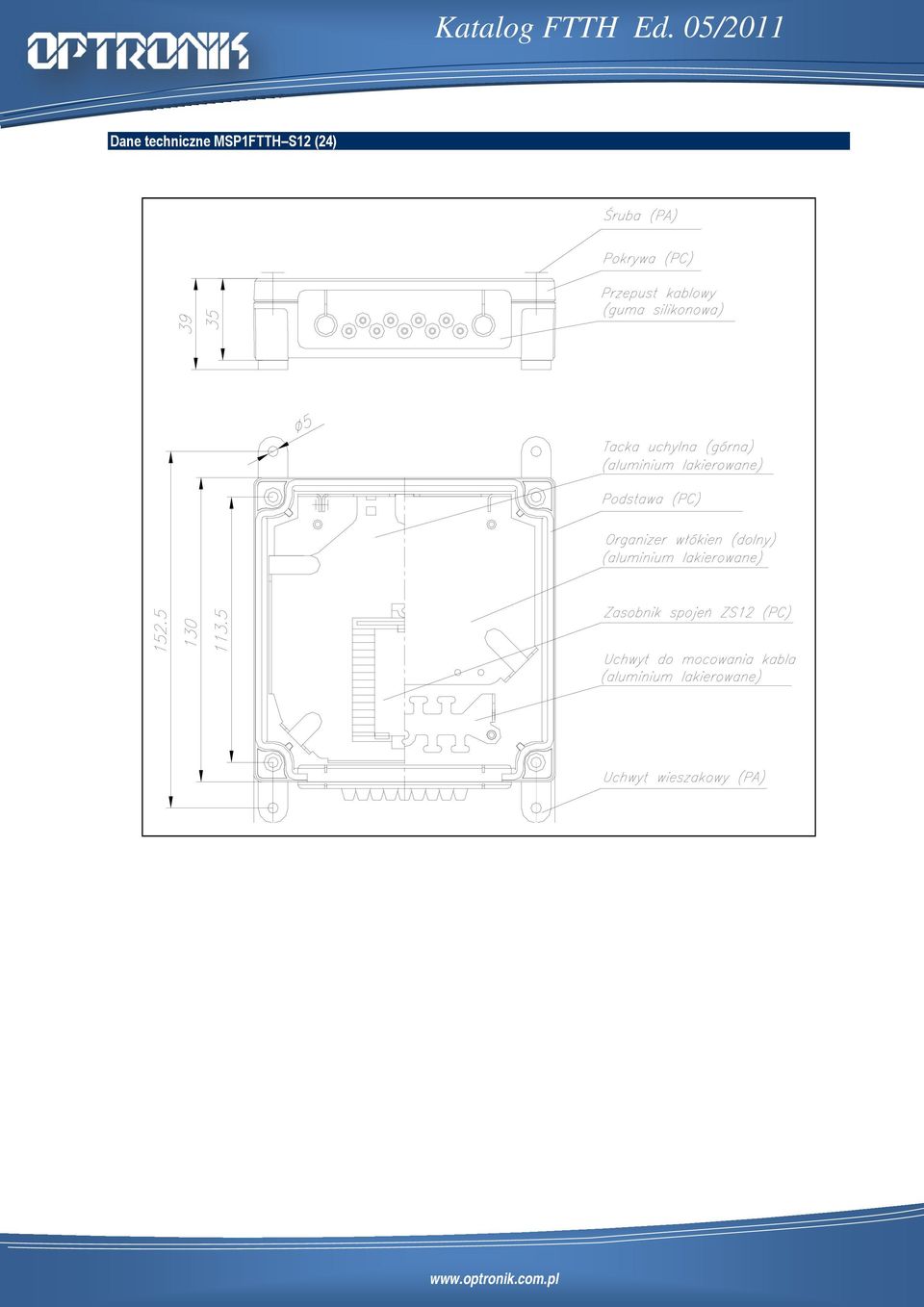

8 Dane techniczne MSP1FTTH S12 (24)

9 MUFY ROZDZIELCZO POŁĄCZENIOWE MSP1LH Wymiary gabarytowe WxHxD, mm: 180x130x60 Skrzynki MSP1LH są dostępne z pokrywami przykręcanymi na śruby lub z zamkami krzywkowymi Euro-Lock Master Key. W opcji uchwyty montażowe DIN35. MSP1LH S12 (24) Skrzynka rozdzielczo-połączeniowa z podwyższoną podstawą, wyposażona w dwie pary usytuowanych przelotowo przepustów gumowych: passing Ф 30 mm oraz passing-drop 2 x Ф 10 mm+9 x Ф 5 mm IP54. Przepusty umożliwiają instalację kabli nieprzeciętych w zakresie średnic od Ф 5 mm do Ф 30 mm oraz do 18 indywidualnie mocowanych kabli drop Ф 3-5 mm. Możliwa jest instalacja w skrzynkach pojedynczych przepustów Ф 5-10 mm, również przeznaczonych do instalacji kabli nieprzeciętych lub dławików Ф 5-10 mm. W skrzynce znajduje się organizator do gromadzenia zapasów włókien światłowodowych oraz przykręcana do organizatora uchylna kasetka z jednym zasobnikiem S12 lub S24 (dla włókien G.657A). W skrzynkach MSP1LHK, wyposażonych w zawiasy i zamek Euro-Lock, możliwa jest instalacja kabli o średnicy max 20 mm. Skrzynka MSP1LHK-N bez kasety spojeń może być wykorzystywana jako rozdzielacz włókien z kabli riser łatwego dostępu do rurek abonenckich Ф 3 5 mm, układanych na etapie stanu surowego budowy domów i mieszkań. Zakres stosowania Wszystkie wykonania skrzynek MSP1L mają kat. eksploatacyjną C wg PN-EN (instalacje wewnętrzne w warunkach kontrolowanych -10ºC +60 ºC). Wykonania MSP1L IP54 i MSPz1L IP67 mają kat. U wg PN-EN (organizatory włókien w osłonach kat. A i G od -40ºC do +70 ºC). Zastosowania zewnętrzne skrzynek MSPz1L IP67 jako osłon kat. A i G wg PN-EN są dopuszczalne z uwzględnieniem warunków lokalnych. Zasady oznaczania Przykład zamówienia MSP1LHK S12 Mufa skrzynkowa w wykonaniu IP54, dwa przepusty passing, dwa przepusty passing-drop, pokrywa z zamkiem, organizator kabli i włókien, kaseta spojeń z zasobnikiem S12, śruby do montażu naściennego.

10 Dane techniczne MSP1LH S12 (24)

11 MUFA ROZDZIELCZO POŁĄCZENIOWA MSP3FTTH Wymiary gabarytowe WxHxD, mm: 255x180x75. Pokrywa przykręcana na śruby. MSP3FTTH W skrzynkach instalowany jest przepust gumowy IP54 passing-drop, który umożliwia instalację kabli nieprzeciętych o średnicach 5-10mm oraz do 36 mocowanych indywidualnie kabli lub rurek (drop) o średnicach w zakresie 2-5mm. Mufa MSP3FTTH-3/S24 (trzy kasety KSP12 do 72 spojeń) z przepustem u góry i dławikami od spodu umożliwia podłączenie 36 abonentów kablami simplex lub duplex (MDIC). W wykonaniu opcjonalnym zamiast trzeciej kasety KSP12 może być zamontowany dodatkowy uchylny wspornik do montażu splittera box (max podział 2:32), co umożliwia podłączenie metodą spawania 32 abonentów PON FTTH. W uzgodnieniu z zamawiającym, przy mniejszej ilości kaset spojeń, przepust passing-drop może być zamontowany od spodu obudowy. Wyposażenie w standardzie obejmuje min jedną kasetę, elementy do mocowania i organizacji kabli oraz przystosowanie do montażu naściennego (wieszaki i kołki). W opcji uchwyty montażowe DIN35. Dane techniczne MSP3FTTH

12 ROZDZIELACZE SKRZYNKOWE SR Rozdzielacze typu skrzynkowego są przeznaczone do rozdzielania włókien optycznych w systemach mikrokanalizacji budynkowej - w technologii wdmuchiwania włókien ESFU lub przepychania włókien z kabli OFNR łatwego dostępu. Rozdzielacze nie mają z zasady kasety spojeń, a niektóre wykonania umożliwiają gromadzenie zapasów włókien. Wprowadzanie i wyprowadzanie kabli i rurek jest realizowane w przepustach passing i passing-drop z indywidualnym zamocowaniem każdego elementu drop. W wykonaniu standardowym skrzynki są skręcane śrubami i przystosowane do montażu naściennego. W opcji uchwyty montażowe DIN35. Niektóre wykonania mogą być wyposażone w zamki krzywkowe Euro-Lock Master key. SR1 Wymiary gabarytowe WxHxD, mm: 130x130x36 mm Dwa przepusty passing-drop 2xФ 10 mm+9xф 5 mm

13 SR2 Wymiary gabarytowe WxHxD, mm: 180x130x60 mm Skrzynka w wykonaniu SR2 z pokrywą przykręcaną ma dwa przepusty passing max Ф 30 mm i dwa przepusty passing-drop 2xФ 10 mm+9xф 5 mm. Skrzynka w wykonaniu SR2K ma zamontowany zamek krzywkowy Euro-Lock Master key. W tym wykonaniu max średnica wprowadzanej rurki lub kabla wynosi 20 mm

14 SR3 Wymiary gabarytowe WxHxD, mm: 280x180x60 mm Skrzynka w wykonaniu SR3 z pokrywą przykręcaną ma cztery przepusty passing max Ф30 mm i dwa przepusty passing-drop 2xФ10 mm+32xф5 mm Skrzynka w wykonaniu SR3K ma zamontowany zamek krzywkowy Euro-Lock Master key. W tym wykonaniu max średnica wprowadzanej rurki lub kabla w obszarze zamka wynosi 20 mm

15 Montaż skrzynek i zapasów kablowych w szachtach budynkowych Jeżeli zastosowana technologia wymaga spawania kabli abonenckich drop w szachtach to musi być zapewniona możliwość wyjęcia skrzynki rozdzielczo-połączeniowej z szachtu. Wymaga to pozostawieniu po obu stronach skrzynki zapasów kabli passing i drop o długości minimalnej 1,5-2m ( lub większej w zależności od warunków lokalnych). Zalecany sposób układania oraz zamocowania zapasów względem skrzynki ilustruje rysunek. W przypadku zamykanych kanałów szachtowych zalecanym rozwiązaniem jest mocowanie skrzynek z użyciem uchwytów montażowych DIN35mm. Wszystkie występujące w ofercie skrzynki naścienne FTTH serii MSP1X są dostępne w tym wykonaniu.

16 PRZEŁĄCZNICE SZAFKOWE NAŚCIENNE MSPXE Przełącznice światłowodowe serii E są wytwarzane na bazie obudów serii OS firmy Emiter, wykonanych ze zbrojonego poliestru o wysokiej odporności mechanicznej i dobrej estetyce. Obudowy spełniają następujące wymagania: stopień ochrony IP44, odporność mechaniczna IK-10 odporność ogniowa UL94-V0 dyrektywa 2002/95/WE (RoHS) dyrektywa budowlana CE Szafki są dostarczane z drzwiczkami na zawiasach z zamkiem 3-punktowym, który umożliwia zainstalowanie zabezpieczenia antywłamaniowego w postaci wkładki patentowej (w tym marki Abloy) lub kłódki. Oferta obejmuje cztery typy światłowodowych przełącznic dystrybucyjnych: MSP5.2E/32 (wymiary WxHxD, mm: 264x420x245) MSP6.2E/96 (wymiary WxHxD, mm 396x620x245) MSP7.2E/144 (wymiary WxHxD: mm 396x820x245) MSP7.ME/48 (wersja multioperatorska, wymiary j.w.) Zakres stosowania Szafki MSP serii E IP44 (IP 41 z przepustem szczotkowym) są przeznaczone do zastosowań wewnętrznych kat. C wg PN- EN (warunki kontrolowane). Zasady oznaczania wyrobu Przykład zamówienia MSP6.2E/64SC 4/S24 Przełącznica szafkowa z poliestru, dwa dławiki kablowe PGA16 (domyślnie od spodu obudowy) i jeden przepust szczotkowy (domyślnie u góry), moduł ODF min 64 porty SC simplex, cztery kasety KSP12/S24, oznaczniki włókien i kabli OSN 72, śruby do montażu naściennego. Uwaga: Oznaczenie kodowe służy do identyfikacji wyrobu i określenia minimum wyposażenia zawartego w cenie wyrobu. Szczegółowe wymagania techniczne dotyczące usytuowania i ilości dławików/ przepustów kablowych oraz dodatkowego wyposażenia powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

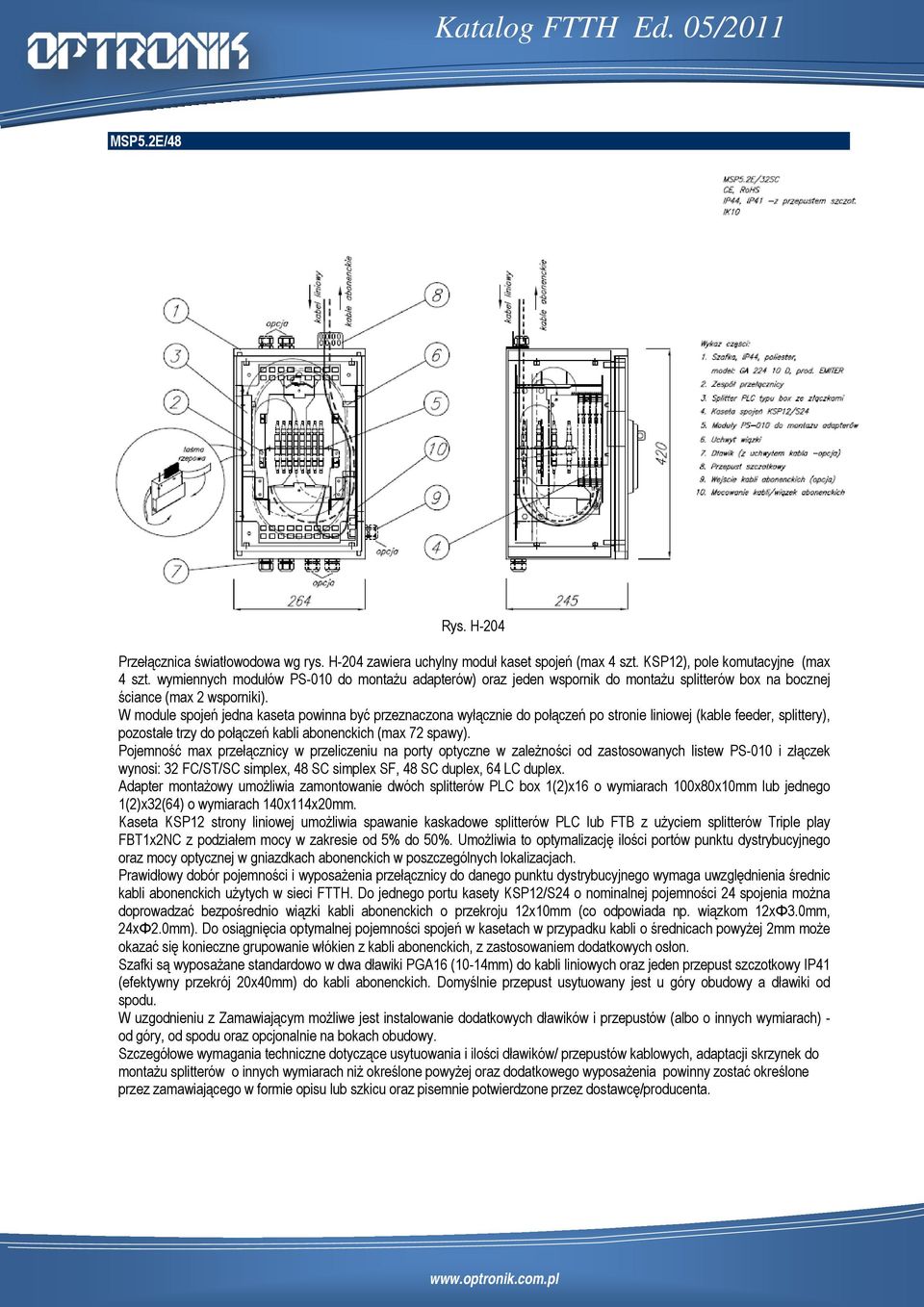

17 MSP5.2E/48 Rys. H-204 Przełącznica światłowodowa wg rys. H-204 zawiera uchylny moduł kaset spojeń (max 4 szt. KSP12), pole komutacyjne (max 4 szt. wymiennych modułów PS-010 do montażu adapterów) oraz jeden wspornik do montażu splitterów box na bocznej ściance (max 2 wsporniki). W module spojeń jedna kaseta powinna być przeznaczona wyłącznie do połączeń po stronie liniowej (kable feeder, splittery), pozostałe trzy do połączeń kabli abonenckich (max 72 spawy). Pojemność max przełącznicy w przeliczeniu na porty optyczne w zależności od zastosowanych listew PS-010 i złączek wynosi: 32 FC/ST/SC simplex, 48 SC simplex SF, 48 SC duplex, 64 LC duplex. Adapter montażowy umożliwia zamontowanie dwóch splitterów PLC box 1(2)x16 o wymiarach 100x80x10mm lub jednego 1(2)x32(64) o wymiarach 140x114x20mm. Kaseta KSP12 strony liniowej umożliwia spawanie kaskadowe splitterów PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. Prawidłowy dobór pojemności i wyposażenia przełącznicy do danego punktu dystrybucyjnego wymaga uwzględnienia średnic kabli abonenckich użytych w sieci FTTH. Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o przekroju 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Do osiągnięcia optymalnej pojemności spojeń w kasetach w przypadku kabli o średnicach powyżej 2mm może okazać się konieczne grupowanie włókien z kabli abonenckich, z zastosowaniem dodatkowych osłon. Szafki są wyposażane standardowo w dwa dławiki PGA16 (10-14mm) do kabli liniowych oraz jeden przepust szczotkowy IP41 (efektywny przekrój 20x40mm) do kabli abonenckich. Domyślnie przepust usytuowany jest u góry obudowy a dławiki od spodu. W uzgodnieniu z Zamawiającym możliwe jest instalowanie dodatkowych dławików i przepustów (albo o innych wymiarach) - od góry, od spodu oraz opcjonalnie na bokach obudowy. Szczegółowe wymagania techniczne dotyczące usytuowania i ilości dławików/ przepustów kablowych, adaptacji skrzynek do montażu splitterów o innych wymiarach niż określone powyżej oraz dodatkowego wyposażenia powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

18 MSP6.2E/96 Rys. H-205 Przełącznica światłowodowa wg rys.h-205 jest wyposażona w dwa uchylne moduły z kasetami KSP12 oraz wysuwane pole komutacyjne z wymiennymi listwami PS-010 do montażu adapterów (max 10 szt.). Jeden moduł kaset spojeń jest przeznaczony do spojeń strony abonenckiej a drugi dla strony liniowej oraz w razie potrzeby części spojeń abonenckich (max po 6 kaset KSP12/S24 do 144 spojeń na każdy moduł). Pojemność max przełącznicy w przeliczeniu na porty optyczne w zależności od zastosowanych modułów PS-010 i złączek wynosi: 80 FC/ST/SC simplex, 120 SC simplex SF, 120 SC duplex, 160 LC duplex. Węzły montażowe na płycie głównej umożliwiają zamontowanie dwóch splitterów PLC box 1(2)x8(16) o wymiarach 100x80x10mm) i/lub 1(2)x32(64) o wymiarach: 140x114x20mm. Opcjonalny adapter montażowy na bocznej ściance skrzynki umożliwia dodatkowo zamontowanie dwóch splitterów PLC box 1(2)x8(16) lub jednego 1(2)x32(64). Kasety KSP12 strony liniowej umożliwiają spawanie kabli feeder oraz łączenie kaskadowe splitterów PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. Prawidłowy dobór pojemności i wyposażenia przełącznicy do danego punktu dystrybucyjnego wymaga uwzględnienia średnic kabli abonenckich użytych w sieci FTTH. Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o wymiarach 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Do osiągnięcia optymalnej pojemności spojeń w kasetach w przypadku kabli o średnicach powyżej 2mm może okazać się konieczne grupowanie włókien z kabli abonenckich, z zastosowaniem dodatkowych osłon. Szafki są wyposażane standardowo w dwa dławiki PGA16 (10-14mm) do kabli liniowych oraz jeden przepust szczotkowy IP41 (efektywny przekrój 20x100mm) do kabli abonenckich. Domyślnie przepust szczotkowy usytuowany jest u góry obudowy a dławiki od spodu. W uzgodnieniu z Zamawiającym możliwe jest instalowanie dodatkowych dławików i przepustów (albo o innych wymiarach) - od góry, od spodu oraz opcjonalnie na bokach obudowy. Szczegółowe wymagania techniczne dotyczące usytuowania i ilości dławików/ przepustów kablowych, adaptacji obudowy do montażu splitterów o innych wymiarach niż określone powyżej oraz dodatkowego wyposażenia powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

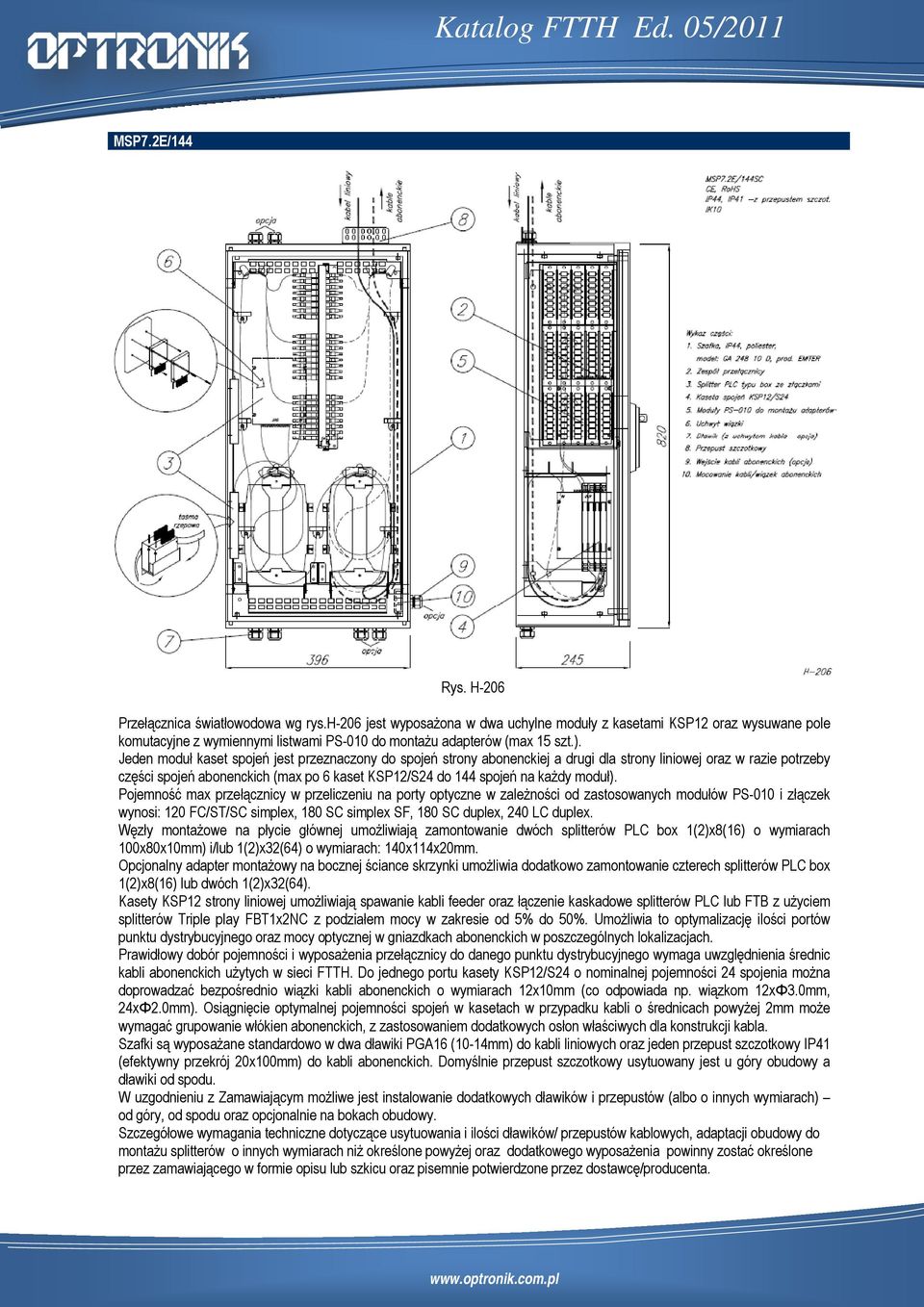

19 MSP7.2E/144 Rys. H-206 Przełącznica światłowodowa wg rys.h-206 jest wyposażona w dwa uchylne moduły z kasetami KSP12 oraz wysuwane pole komutacyjne z wymiennymi listwami PS-010 do montażu adapterów (max 15 szt.). Jeden moduł kaset spojeń jest przeznaczony do spojeń strony abonenckiej a drugi dla strony liniowej oraz w razie potrzeby części spojeń abonenckich (max po 6 kaset KSP12/S24 do 144 spojeń na każdy moduł). Pojemność max przełącznicy w przeliczeniu na porty optyczne w zależności od zastosowanych modułów PS-010 i złączek wynosi: 120 FC/ST/SC simplex, 180 SC simplex SF, 180 SC duplex, 240 LC duplex. Węzły montażowe na płycie głównej umożliwiają zamontowanie dwóch splitterów PLC box 1(2)x8(16) o wymiarach 100x80x10mm) i/lub 1(2)x32(64) o wymiarach: 140x114x20mm. Opcjonalny adapter montażowy na bocznej ściance skrzynki umożliwia dodatkowo zamontowanie czterech splitterów PLC box 1(2)x8(16) lub dwóch 1(2)x32(64). Kasety KSP12 strony liniowej umożliwiają spawanie kabli feeder oraz łączenie kaskadowe splitterów PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. Prawidłowy dobór pojemności i wyposażenia przełącznicy do danego punktu dystrybucyjnego wymaga uwzględnienia średnic kabli abonenckich użytych w sieci FTTH. Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o wymiarach 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Osiągnięcie optymalnej pojemności spojeń w kasetach w przypadku kabli o średnicach powyżej 2mm może wymagać grupowanie włókien abonenckich, z zastosowaniem dodatkowych osłon właściwych dla konstrukcji kabla. Szafki są wyposażane standardowo w dwa dławiki PGA16 (10-14mm) do kabli liniowych oraz jeden przepust szczotkowy IP41 (efektywny przekrój 20x100mm) do kabli abonenckich. Domyślnie przepust szczotkowy usytuowany jest u góry obudowy a dławiki od spodu. W uzgodnieniu z Zamawiającym możliwe jest instalowanie dodatkowych dławików i przepustów (albo o innych wymiarach) od góry, od spodu oraz opcjonalnie na bokach obudowy. Szczegółowe wymagania techniczne dotyczące usytuowania i ilości dławików/ przepustów kablowych, adaptacji obudowy do montażu splitterów o innych wymiarach niż określone powyżej oraz dodatkowego wyposażenia powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

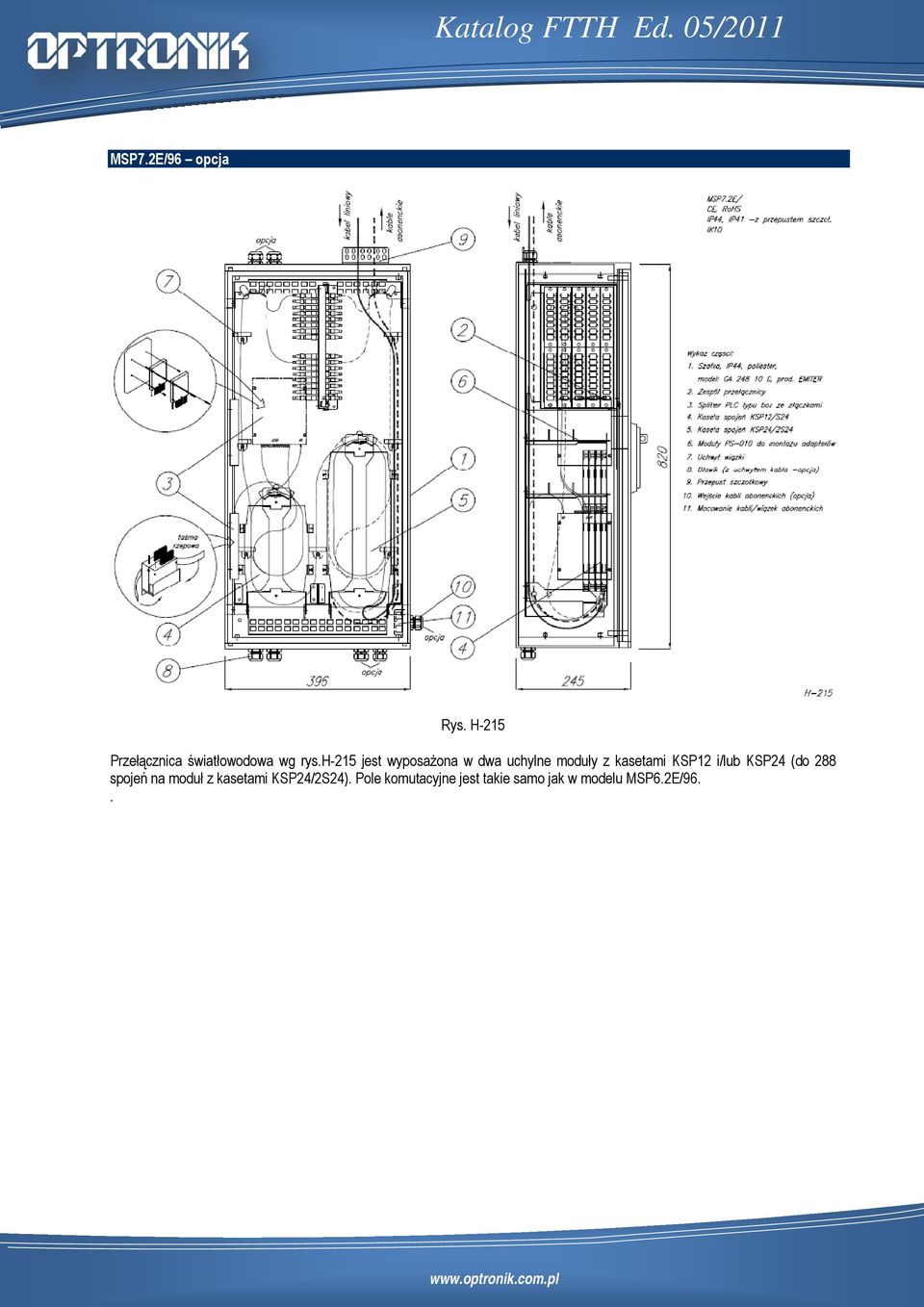

20 MSP7.2E/96 opcja Rys. H-215 Przełącznica światłowodowa wg rys.h-215 jest wyposażona w dwa uchylne moduły z kasetami KSP12 i/lub KSP24 (do 288 spojeń na moduł z kasetami KSP24/2S24). Pole komutacyjne jest takie samo jak w modelu MSP6.2E/96..

21 MSP7.ME/48SC (72SF) - wersja multioperatorska Rys. H-198 Przełącznica multioperatorska wg rys. H-198 ma wydzielony i zamykany zespół przełącznicy abonenckiej (48 adapterów SC standard lub max 72 adapterów SCSF) ze skrzynką spawów strony abonenckiej (max 3 kasety KSP12/S24 na 72 spawy) oraz trzy wydzielone i zamykane moduły operatorskie. Każdy moduł operatorski ma pole komutacyjne o pojemności max 32 porty SC standard lub max 48 portów SCSF, kasetę spojeń KSP24/S24 oraz węzeł do montażu 2 spliterów box. Komunikacja okablowania strony abonenckiej i liniowej (operatorskiej) jest rozdzielona. Jedna strona jest zarezerwowana dla wprowadzenia kabli abonenckich do skrzynki spojeń abonenckich - wyposażonej w otwory komunikacyjne, uchwyty kabli, półkę zapasów i kasety spojeń. Druga strona służy do komunikacji kabli liniowych feeder oraz wiązek patchcordów, wprowadzanych i wyprowadzanych poprzez otwory komunikacyjne w skrzynkach operatorskich z zapewnieniem dodatkowego zamocowania. Pole abonenckie i pola operatorskie mają zdejmowane pokrywy, zamykane zamkami krzywkowymi Euro-Lock Master key. W uzgodnieniu z Zamawiającym szafki są wyposażane w dławiki w zakresie średnic od 5 do 20 mm z dodatkowym uchwytem kabla za powłokę lub/i przepusty szczotkowe IP41 z uchwytem do kabli - od góry, od spodu oraz opcjonalnie na jednym boku.

22 PRZEŁĄCZNICE SZAFKOWE NAŚCIENNE MST8 Szafki uniwersalne stalowe do zastosowań wewnętrznych kat. C i U wg PN-EN w sieciach światłowodowych FTTX i przemysłowych. Przełącznice są kompletowane na bazie obudów ETA ST. Wykonanie z blach stalowych, lakierowanych proszkowo w kolorze szarym RAL Szafki spełniają następujące wymagania: stopień ochrony IP66, odporność mechaniczna IK-10, odporność ogniowa UL94-V0, dyrektywa 2002/95/WE (RoHS, dotycząca zawartości substancji szkodliwych) i dyrektywa budowlana CE. Obudowy mają certyfikaty bezpieczeństwa ATEX Ex II dla stref zagrożonych wybuchem. Szafki są dostarczane z drzwiami z zamkiem 3-punktowym, zapewniającym zabezpieczenie antywłamaniowe poprzez zamontowanie wkładki patentowej lub kłódki. W uzgodnieniu z Zamawiającym szafki są wyposażane w dławiki w zakresie średnic od 5 do 20 mm z dodatkowym uchwytem kabla za powłokę lub/i przepusty szczotkowe IP41 z uchwytem do kabli na pokrywach znajdujących się u góry i od spodu. Wymiary gabarytowe WxHxD, mm: 600x1400x300. Opcjonalnym wyposażeniem szafek są: - rozdzielacze RK12 do kabli tubowych strony liniowej; - dedykowane rozdzielacze skrzynkowe do kabli strony abonenckiej. W ofercie przedstawiono dwa typy przełącznic dystrybucyjnych: MST8.X/256SC - do indywidualnej konfiguracji MST8.M/144SC - wersja multioperatorska Zakres stosowania Szafki MST IP66 są przeznaczone do zastosowań wewnętrznych kat. O wg PN-EN (warunki niekontrolowane, zakres temperatur od -40ºC do +75ºC). Szafki MST IP 41 (z przepustem szczotkowym) są przeznaczone do zastosowań wewnętrznych kat. C wg PN-EN (warunki kontrolowane, zakres temperatur od -10ºC do +60ºC). Zasady oznaczania Przykład zamówienia MST8.1/256SC 6/2S24 Przełącznica szafkowa wewnętrzna, IP66, dławiki kablowe, wysuwny moduł przełącznicy z listwami PS-010 o pojemności 256 adapterów SC-E2 standard, jeden moduł kaset KSP24/2S24 do 288 spojeń zgrzewanych, oznaczniki włókien OSN 256, śruby do montażu naściennego.

23 MST 8.1(2)/X (do indywidualnej konfiguracji) Pojemność max przełącznicy wg rys. H-207 w przeliczeniu na porty optyczne w zależności od zastosowanych modułów PS-010 i złączek wynosi: 256 FC/ST/SC simplex, 384 SC simplex SF, 384 SC duplex, 512 LC duplex. Poniżej modułu przełącznicy abonenckiej może znajdować się od dwóch do czterech sekcji kaset. Każda sekcja zawiera uchylny moduł kaset KSP24 (max 6 szt. dla 288 spojeń). Sekcje z kasetami, w zależności od wersji wykonania szafki, mogą być zastępowane wspornikami do instalacji splitterów światłowodowych, a także innych urządzeń pasywnych lub aktywnych wg wymagań użytkowników. Węzły montażowe (kieszenie) na płycie głównej umożliwiają zamontowanie do 16 splitterów PLC box 1(2)x8(16) o wymiarach 100x80x10mm) lub/i do 8 szt. splitterów 1(2)x32(64) o wymiarach 140x114x20mm. W kasetach KSP24 strony liniowej można spawać kable feeder oraz łączyć kaskadowo splittery PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. Do portów kasety KSP24/2S24 o nominalnej pojemności 48 spojeń można doprowadzać bezpośrednio wiązki kabli abonenckich o przekroju 200mm 2 (co odpowiada np. wiązkom 24xΦ3.0mm, 48xΦ2.0mm). Osiągnięcie optymalnej pojemności spojeń w kasetach w przypadku kabli o średnicach powyżej 2mm może wymagać grupowanie włókien abonenckich, z zastosowaniem dodatkowych osłon właściwych dla konstrukcji kabla lub zastosowania odpowiednio większej ilości kaset. Szafki są wyposażane standardowo w dwa dławiki GPA16 (10-14mm) do kabli liniowych oraz jeden przepust szczotkowy IP41 (efektywny przekrój 20x100mm) do kabli abonenckich. Domyślnie przepust szczotkowy usytuowany jest u góry obudowy a dławiki od spodu. Opcjonalnym dodatkowym wyposażeniem są rozdzielacze do kabli liniowych (RK12). W uzgodnieniu z Zamawiającym możliwe jest instalowanie dodatkowych dławików i przepustów (albo o innych wymiarach) oraz dodatkowego wyposażenia (np. dedykowanych rozdzielaczy skrzynkowych do kabli strony abonenckiej). Szczegółowe wymagania techniczne dotyczące usytuowania i ilości dławików/ przepustów kablowych, adaptacji do montażu splitterów o innych wymiarach niż określone powyżej oraz dodatkowego wyposażenia powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

24 Dane techniczne MST8.M/144SC (multioperatorska) Przełącznica dystrybucyjna wg rys. H-196 jest dedykowana do sieci budynkowych FTTH obsługiwanych przez kilku operatorów. Przełącznica multioperatorska ma wydzielony i zamykany zespół przełącznicy abonenckiej (144 adaptery SC standard) ze skrzynką spawów strony abonenckiej (max 4xKSP24/2S24 na 192 spawy) oraz trzy wydzielone i zamykane pola operatorskie. Każdy moduł operatorski ma pole komutacyjne o pojemności równej przełącznicy abonenckiej z adapterami SCSF, uchylny moduł kasety spojeń KSP12/S24 oraz wspornik (kieszeń) do instalacji kilku spliterów box, dociskanych taśmą rzepową. Komunikacja okablowania strony abonenckiej i liniowej (operatorskiej) jest rozdzielona. Prawa strona jest zarezerwowana dla wprowadzenia kabli abonenckich do skrzynki spojeń abonenckich, wyposażonej w otwory komunikacyjne, uchwyty kabli, półkę zapasów oraz kasety spojeń. Lewa strona służy do komunikacji kabli liniowych feeder i wiązek patchcordów, wprowadzanych i wyprowadzanych poprzez otwory komunikacyjne w skrzynkach operatorskich z zapewnieniem dodatkowego zamocowania. Pole abonenckie i pola operatorskie mają zdejmowane pokrywy, zamykane zamkami krzywkowymi Euro-Lock Master key. W lewym kanale komunikacyjnym dla kabli liniowych można zainstalować trzy rozdzielacze RK12 do kabli tubowych. Tuby transportowe z rozdzielaczy mogą być doprowadzone do dowolnego modułu operatorskiego. W prawym kanale komunikacyjnym można instalować dedykowane rozdzielacze skrzynkowe, zalecane np. w przypadku wdmuchiwania włókien ESFU do mikrorurek doprowadzonych od przełącznicy dystrybucyjnej bezpośrednio do abonentów.

25 PRZEŁĄCZNICE ZEWNĘTRZNE MSPzXEC Osłony szafkowe przeznaczone do zastosowań zewnętrznych kat. G wg PN-EN Szafki światłowodowe serii EC są kompletowane na bazie obudów ożebrowanych OSZ firmy Emiter, które są wykonane ze zbrojonego poliestru o ekstremalnej odporności na warunki środowiskowe oraz wyposażone w cokół fundamentowy do posadowienia bezpośrednio w gruncie. Obudowy spełniają następujące wymagania: stopień ochrony IP54 odporność mechaniczna IK-10 odporność ogniowa UL94-V0 dyrektywa 2002/95/WE (RoHS) dyrektywa budowlana CE Obudowy są dostarczane z drzwiczkami na zawiasach z zamkiem 3-punktowym, który umożliwia zainstalowanie zabezpieczenia antywłamaniowego w postaci wkładki patentowej (w tym firmy Abloy) lub kłódki. Oferta obejmuje cztery rodzaje światłowodowych szafek dystrybucyjnych: MSPz5.1EC o wymiarach (z cokołem) WxHxD, mm: 264x1527x245 MSPz5.2EC o wymiarach (z cokołem) WxHxD, mm: 264x1527x245 MSPz6.2EC o wymiarach (z cokołem) WxHxD, mm 396x1727x245 MSPz7.2EC o wymiarach (z cokołem) WxHxD: mm 396x1927x250 Głębokość posadowienia cokołu w gruncie wynosi 590 mm. Zastosowane w przełącznicach rozwiązania techniczne umożliwiają instalację i zarządzanie dużą ilością rur osłonowych i kabli dystrybucyjnych. Opracowano ponadto skuteczną metodę pasywnego ograniczenia kondensacji pary wodnej w obudowach. Fot. 1. Przełącznica MSPz6.2EC Fot.2. Mufa dystrybucyjna MSPz5.1EC -S144

26 Zakres stosowania Wszystkie szafki MSP serii EC IP54 są przeznaczone do zastosowań zewnętrznych kat. G wg PN-EN (warunki niekontrolowane, zakres temperatur od -40ºC do +75ºC). Zasady oznaczania Przykład zamówienia MSPz5.1EC 2/S24 Szafka wolnostojąca w wykonaniu mufy dystrybucyjnej, wyposażona w dwie kasety KSP12/S24 do 48 spojeń. MSPz5.2EC/32 2/S24 Szafka wolnostojąca w wykonaniu przełącznicy dystrybucyjnej 32 porty, wyposażona w dwie kasety KSP12/S24 do 48 spojeń.

27 Dane techniczne MSPz5.1EC S144 Szafka wg rys. H-201 pełni rolę mufy dystrybucyjnej o pojemności zalecanej do 144 spojeń ( max 6 kaset KSP12/S24) W części naziemnej cokołu wydzielono strefę do organizacji rur (zamocowanie co najmniej 4 rur Ф25-32mm i 24 rur Ф8-16mm) oraz strefę do organizacji kabli (zamocowanie kabli i grupowanie włókien). Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o przekroju 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Do osiągnięcia optymalnej pojemności spojeń w kasetach w przypadku kabli abonenckich o średnicach powyżej 2mm konieczne jest grupowanie włókien z kabli abonenckich, z zastosowaniem dodatkowych osłon. Szczegółowe wymagania techniczne dotyczące ilości/organizacji rur i kabli światłowodowych oraz dodatkowego wyposażenia powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta..

28 Dane techniczne MSPz5.2EC/32 Przełącznica światłowodowa zewnętrzna wg rys.h-200 zawiera uchylny moduł kaset spojeń (max 4 szt. KSP12), pole komutacyjne (max 4 szt. wymiennych modułów PS-010) oraz jeden wspornik do montażu splitterów box na bocznej ściance (max 2 wsporniki). W module spojeń jedna kaseta powinna być przeznaczona wyłącznie do połączeń po stronie liniowej (kable feeder, splittery), pozostałe trzy do połączeń kabli abonenckich (max 72 spawy). Pojemność max przełącznicy w przeliczeniu na porty optyczne w zależności od zastosowanych listew PS-010 i złączek wynosi: 32 FC/ST/SC simplex, 48 SC simplex SF, 48 SC duplex, 64 LC duplex. Adapter montażowy umożliwia zamontowanie dwóch splitterów PLC box 1(2)x16 o wymiarach 100x80x10mm lub jednego 1(2)x32(64) o wymiarach 140x114x20mm. Kaseta KSP12 strony liniowej umożliwia spawanie kaskadowe splitterów PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. W części naziemnej cokołu wydzielono strefę do organizacji rur (zamocowanie co najmniej 4-ch rur Ф25-32mm i 24-ch rur Ф8-16mm) oraz strefę do organizacji kabli (zamocowanie kabli i grupowanie włókien). Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o przekroju 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Do osiągnięcia optymalnej pojemności spojeń w kasetach w przypadku kabli abonenckich o średnicach powyżej 2mm konieczne jest grupowanie włókien z kabli abonenckich, z zastosowaniem dodatkowych osłon. Szczegółowe wymagania techniczne dotyczące ilości/organizacji rur i kabli światłowodowych oraz adaptacji wyposażenia do montażu splitterów o innych wymiarach niż określone powyżej powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

29 Dane techniczne MSPz6.2EC/96 Przełącznica światłowodowa wg rys.h-199 jest wyposażona w dwa uchylne moduły z kasetami KSP12 oraz wysuwane pole komutacyjne z wymiennymi listwami PS-010 do montażu adapterów (max 10 szt.). Jeden moduł kaset spojeń jest przeznaczony do spojeń strony abonenckiej a drugi dla strony liniowej oraz w razie potrzeby części spojeń abonenckich (max po 6 kaset KSP12/S24 do 144 spojeń na każdy moduł). Pojemność max przełącznicy w przeliczeniu na porty optyczne w zależności od zastosowanych modułów PS-010 i złączek wynosi: 80 FC/ST/SC simplex, 120 SC simplex SF, 120 SC duplex, 160 LC duplex. Węzły montażowe na płycie głównej umożliwiają zamontowanie dwóch splitterów PLC box 1(2)x8(16) o wymiarach 100x80x10mm) i/lub 1(2)x32(64) o wymiarach: 140x114x20mm. Opcjonalny adapter montażowy na bocznej ściance skrzynki umożliwia dodatkowo zamontowanie dwóch splitterów PLC box 1(2)x8(16) lub jednego 1(2)x32(64). Kasety KSP12 strony liniowej umożliwiają spawanie kaskadowe splitterów PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. W części naziemnej cokołu wydzielono strefę do organizacji rur (zamocowanie co najmniej 8 rur Ф25-32mm i 24 rur Ф8-16mm) oraz strefę do organizacji kabli (zamocowanie kabli i grupowanie włókien). Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o przekroju 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Do osiągnięcia optymalnej pojemności spojeń w kasetach w przypadku kabli abonenckich o średnicach powyżej 2mm konieczne jest grupowanie włókien z kabli abonenckich, z zastosowaniem dodatkowych osłon. Szczegółowe wymagania techniczne dotyczące ilości/organizacji rur i kabli światłowodowych oraz adaptacji wyposażenia do montażu splitterów o innych wymiarach niż określone powyżej powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

30 Dane techniczne MSPz7.2EC/144 Przełącznica światłowodowa wg rys.h-202 jest wyposażona w dwa uchylne moduły z kasetami KSP12 oraz wysuwane pole komutacyjne z wymiennymi listwami PS-010 do montażu adapterów (max 15 szt.). Jeden moduł kaset spojeń jest przeznaczony do spojeń strony abonenckiej a drugi dla strony liniowej oraz w razie potrzeby części spojeń abonenckich (max po 6 kaset KSP12/S24 do 144 spojeń na każdy moduł). Pojemność max przełącznicy w przeliczeniu na porty optyczne w zależności od zastosowanych modułów PS-010 i złączek wynosi: 120 FC/ST/SC simplex, 180 SC simplex SF, 180 SC duplex, 240 LC duplex. Węzły montażowe na płycie głównej umożliwiają zamontowanie dwóch splitterów PLC box 1(2)x8(16) o wymiarach 100x80x10mm) i/lub 1(2)x32(64) o wymiarach: 140x114x20mm. Opcjonalny adapter montażowy na bocznej ściance skrzynki umożliwia dodatkowo zamontowanie czterech splitterów PLC box 1(2)x8(16) lub dwóch 1(2)x32(64). Kasety KSP12 strony liniowej umożliwiają spawanie kabli feeder oraz łączenie kaskadowe splitterów PLC lub FTB z użyciem splitterów Triple play FBT1x2NC z podziałem mocy w zakresie od 5% do 50%. Umożliwia to optymalizację ilości portów punktu dystrybucyjnego oraz mocy optycznej w gniazdkach abonenckich w poszczególnych lokalizacjach. W części naziemnej cokołu wydzielono strefę do organizacji rur (zamocowanie co najmniej 8 rur Ф25-32mm i 24 rur Ф8-16mm) oraz strefę do organizacji kabli (zamocowanie kabli i grupowanie włókien). Do jednego portu kasety KSP12/S24 o nominalnej pojemności 24 spojenia można doprowadzać bezpośrednio wiązki kabli abonenckich o przekroju 12x10mm (co odpowiada np. wiązkom 12xΦ3.0mm, 24xΦ2.0mm). Do osiągnięcia optymalnej pojemności spojeń w kasetach w przypadku kabli abonenckich o średnicach powyżej 2mm konieczne jest grupowanie włókien z kabli abonenckich, z zastosowaniem dodatkowych osłon. Szczegółowe wymagania techniczne dotyczące ilości/organizacji rur i kabli światłowodowych oraz adaptacji wyposażenia do montażu splitterów o innych wymiarach niż określone powyżej powinny zostać określone przez zamawiającego w formie opisu lub szkicu oraz pisemnie potwierdzone przez dostawcę/producenta.

31 Zasady instalacji i eksploatacji przełącznic MSPXEC Kondensacja wilgoci w pasywnych szafkach zewnętrznych może być przyczyną zwiększenia awaryjności i ograniczenia okresu eksploatacji rozproszonych sieci światłowodowych FTTH z uwagi na podatność włókien optycznych na korozję wodną (OH). W rezultacie terenowych badań porównawczych kondensacji wilgoci w szafkach, przeprowadzonych przez firmę EMITER, wypracowano technologię stabilizacji mikroklimatu w szafkach poprzez wypełnienie cokołu granulatem keramzytowym wg załączonego rysunku. Dodatkowym zalecanym zabiegiem prewencyjnym jest stosowanie pochłaniaczy wilgoci: absorpcyjnych na bazie bentonitu (np. Dry-Pack lub Hydro-Pack), krzemionkowych (Silica-Gel) lub chemicznych na bazie metylanu (Henkel). Okres wymiany pochłaniaczy wynosi do 90 dni, a wymagane ilości są podawane przez producentów środków w odniesieniu do objętości obiektu. Szacowane koszty zakupu środków osuszających do szafek zewnętrznych FTTH są znikome.

32 MUFY KAPTUROWE OZKS160MX Mufy światłowodowe typu OZKS160MX są osłonami typu kapturowego do łączenia kabli światłowodowych we wszystkich rodzajach sieci telekomunikacyjnych, a w szczególności są dedykowane do sieci dostępowych FTTX. Mufy serii M mają mechaniczne uszczelnienie głowicy z kapturem oraz umożliwiają stosowanie zamiennie termokurczliwych i mechanicznych systemów hermetyzacji gardzieli kablowych. Zewnętrzne osłony muf są wykonane ze stabilizowanego polietylenu wysokiej gęstości (HDPE). Głowica (baza) mufy może być wyposażona w zawór kontroli ciśnienia lub zewnętrzny zacisk uziemiający. Mufy, oprócz zabezpieczenia miejsca połączeń kabli optycznych przed wpływem ekstremalnych warunków środowiskowych, umożliwiają efektywne zarządzanie włóknami optycznymi, w tym łatwe magazynowanie nieprzeciętych włókien optycznych w tubach osłonowych oraz instalację złączy rozłącznych. Aktualna oferta obejmuje trzy rodzaje muf kapturowych typu M wraz z wyposażeniem: OZKS160MD- mufa zalecana max do 216 spojeń; OZKS160MK- mufa skrócona zalecana max do 144 spojeń; OZKS160MP mufo-przełącznica dystrybucyjna do 144 spojeń i 24 złączek optycznych Zakres zastosowania Mufy OZKS160MX są osłonami złączowymi kategorii S wg PN-EN przeznaczonymi do instalacji podziemnych. Mufy mają badania zgodności z normą zakładową TPS.A.ZN-96/TP S.A.-009 (świadectwo dla muf OZKS160NX). Sposób zamawiania 32

33 MUFA OZKS 160MDX Głowica (baza) mufy ma cztery wejścia okrągłe o średnicy 18 mm oraz gardziel owalną dla dwóch kabli o średnicy do 22 mm (X=1) lub dwie gardziele okrągłe o średnicy 25 mm (X=2). Wewnętrzny stelaż, wykonany z blachy stalowej lakierowanej, służy do mocowania kaset światłowodowych KSP24 oraz do magazynowania zapasu tub kabli optycznych (w tym nieprzeciętych, wprowadzonych przez gardziel owalną). Elementami stelaża są wsporniki do mocowania kabli za powłokę oraz do mocowania elementów nośnych. Na stelażu można umieścić trzy kasety światłowodowe KSP24, z których każda ma pojemność od 24 spojeń zgrzewanych lub mechanicznych (średnica osłonek od 2,4 do 3 mm) do 72 spojeń zgrzewanych (średnica osłonek 2,4 ± 0,2 mm). Kasety umożliwiają instalowanie elementów biernych oraz wstążek światłowodowych. Wymiary gabarytowe: L605 mm, ø 160 mm. Przykład zamówienia OZKS160MD1 N 2/2S24 2AM1/AM3/AM4/B/D Mufa kapturowa, wyk.1, wyposażona w mechaniczne zestawy uszczelniające głowicy i kaptura oraz czterech gardzieli okrągłych, zestaw termokurczliwy gardzieli owalnej, dwie kasety KSP 24 każda na 48 spojeń zgrzewanych, oznaczniki samoprzylepne włókien i kabli. Dane techniczne 33

34 Mufa OZKS160MKX Głowica (baza) mufy ma cztery wejścia okrągłe o średnicy 18 mm oraz gardziel owalną dla dwóch kabli o średnicy do 22 mm (X=1) lub dwie gardziele okrągłe o średnicy 25 mm (X=2). Wewnętrzny stelaż, wykonany z blachy stalowej lakierowanej, służy do mocowania kaset światłowodowych KSP12 oraz magazynowania zapasu tub kabli optycznych (w tym nieprzeciętych, wprowadzonych przez gardziel owalną). Elementami stelaża są wsporniki do mocowania kabli za powłokę oraz do mocowania elementów nośnych. Na stelażu można umieścić trzy kasety światłowodowe KSP12, każda o pojemności od 12 spojeń zgrzewanych lub mechanicznych (średnica osłonek 2,4 3 mm) do 48 spojeń zgrzewanych (średnica osłonek 2,4 ± 0,2 mm). Kasety umożliwiają instalowanie elementów biernych oraz wstążek światłowodowych. Wymiary gabarytowe: L 440 mm, ø 160 mm.. Przykład zamówienia OZKS160MK1 2/2S24 4A3/B/D Mufa liniowa, przelotowo-rozgałęźna, wyposażona w cztery zestawy uszczelniające termokurczliwe gardzieli okrągłych OZKS160A3, zestaw termokurczliwy gardzieli owalnej OZKS160B, zestaw uszczelniający główny mechaniczny OZKS160D, dwie kasety KSP12/2S24 na 48 spojeń zgrzewanych, oznaczniki samoprzylepne włókien i kabli. Dane techniczne 34

35 MUFA DYSTRYBUCYJNA OZKS160MPX Mufa dystrybucyjna OZKS160MP bazuje na osłonie OZKS160MD z krótkim stelażem dla kaset KSP12. Mufa ma dodatkowy organizator do pigtaili i wspornik do 24 adapterów SC-E2000-LC Duplex lub do 16 adapterów FC- ST. Do stelaża można zamocować trzy kasety KSP12, każda o pojemności do 48 spojeń zgrzewanych. Kasety spawów, zestawy uszczelniające oraz pozostałe wyposażenie, w tym adaptery i pigtaile należy specyfikować oddzielnie, zgodnie z potrzebami. Wymiary gabarytowe: długość 605 mm, średnica 160 mm. Przykład zamówienia OZKS 160MP1 - P 2/S24 3AM1/AM4/BM2/D 24SC Mufa dystrybucyjna z zaworem pneumatycznym i wspornikiem do 24 adapterów SC, wyposażona w trzy zestawy uszczelniające mechaniczne gardzieli okrągłych AM1 oraz jeden zestaw do czterech kabli Ø 3-5 mm AM4, zestaw mechaniczny do gardzieli owalnej oraz zestaw uszczelniający główny mechaniczny, dwie kasety KSP12/S24, oznaczniki samoprzylepne włókien i kabli. Dane techniczne 35

36 WYPOSAŻENIE DO MUF OZKS 160MX USK uchwyt do mocowania mufy na ścianie, stal nierdzewna D mechaniczny zestaw uszczelniający główny A1 termokurczliwy zestaw uszczelniający jednej gardzieli okrągłej Ø 18 mm A2 termokurczliwy zestaw uszczelniający gardzieli okrągłej Ø 25 mm (do muf OZKS160MX2) AMX mechaniczne zestawy uszczelniające jednej gardzieli okrągłej Ø 18 mm: AM1 - jeden kabel Ø 8 16 mm; AM3 trzy kable Ø 6 8 mm; AM4 - cztery kable Ø 3 6 mm; B2 termokurczliwy zestaw uszczelniający gardzieli owalnej do muf OZKS160MX1 BMX mechaniczne zestawy uszczelniające gardzieli owalnej dla dwóch kabli lub kabla nierozciętego: BM1 Ø 8 12 mm, BM2 Ø mm 36

37 WYPOSAŻENIE DO MUF I PRZEŁĄCZNIC Kasety spojeń KSP12, KSP24 Kasety typu KSP są uniwersalne, dostosowane wielkością do magazynowania połączeń wstążek światłowodowych, spojeń mechanicznych oraz urządzeń pasywnych o długości do 60 mm, z zachowaniem promieni gięcia włókien powyżej 30 mm. Wymienne zasobniki stosowane w kasetach umożliwiają stosowanie różnych osłonek termokurczliwych spojeń zgrzewanych, spojeń mechanicznych oraz elementów pasywnych o zróżnicowanych wymiarach. Istnieje możliwość zastosowania uchwytów spojeń od innych producentów (3M, Corning). Rozbudowa modułowa zespołu kaset jest łatwa dzięki wyposażeniu każdej kasety w zatrzaskowe zawiasy. Tacki kaset i zasobniki osłonek spojeń są wykonane z poliwęglanu (PC), zawiasy z poliamidu (PA), pokrywki tłoczone z folii PVC. Zakres stosowania Kasety są przeznaczone do stosowania w mufach i przełącznicach jako organizatory kat. U wg PN-EN w zakresie temperatur od 40 do +75 C). KSP12 wymiary gabarytowe tacki: 186x136x13 mm; możliwość montażu 2 zasobników: S24, S12, M10, F6; optymalna gęstość upakowania: 24 włókna lub 6 wstążek 12 ribbon fiber; maksymalna gęstość upakowania: 48 włókien lub 6 wstążek 12 ribbon fiber w komplecie zawiasy zatrzaskowe, pokrywka PVC, opaski kablowe. KSP24 wymiary gabarytowe tacki: 300x136x13 mm; możliwość montażu 3 zasobników: S24, S12, M19, F6; optymalna gęstość upakowania: 48 włókien lub 12 wstążek 12 ribbon fiber; maksymalna gęstość upakowania: 72 włókna lub 12 wstążek 12 ribbon fiber; w komplecie zawiasy zatrzaskowe, pokrywka PVC, opaski kablowe. Zasobniki spojeń oraz elementów pasywnych S12-12 osłonek spojeń i elementów pasywnych o średnicach od 2,4 mm do 3 mm; M10 10 spojeń mechanicznych i elementów pasywnych o wymiarach 4 x 4 mm (±0,2 mm); S24-24 osłonki spojeń zgrzewanych o średnicy 2,4 mm ±0,2 mm, dwuwarstwowo w elastycznym grzebieniu; zatrzaskowe pokrywki dociskowe Przykład zamówienia KSP12/S24 Kaseta KSP12 z jednym zasobnikiem S24, w komplecie zawiasy, pokrywka, opaski kablowe KSP24/S24/F6 Kaseta KSP24 z jednym zasobnikiem S24 i jednym F6, w komplecie zawiasy, pokrywka, opaski kablowe. 37

38 Dane techniczne - KSP 12 Dane techniczne - KSP 24 38

39 Rozdzielacz kabli RK12 Rozdzielacze są przeznaczone do zakotwienia kabla linowego i wykonania podziału włókien na wiązki chronione w tubach transportowych (RK12-12 tub). Konstrukcja rozdzielaczy zapewnia uziemienie kabli liniowych, jeżeli jest to wymagane (kable optyczne z elementami metalowymi). Uchwyty kablowe CHM Elastyczne uchwyty (chomątka) do wiązek kabli. Materiał poliamid, wielkość przelotu 34x20 mm. Montaż na jeden wkręt lub nit z wykorzystaniem kołka pozycjonującego, ewentualnie na taśmie samoprzylepnej lub na rzepie. Kolor RAL7035 Uchwyty kablowe CHD Uchwyty (chomątka) do wiązek kabli w przełącznicach i szaf teleinformatycznych - poliamid. Wielkość przelotu 80x20 mm. W komplecie śruba montażowa. Kolor RAL7035. Taśmy rzepowe RKW Taśmy rzepowe do krępowania wiązek kabli i elementów w mufach i przełącznicach. RKWRA-20-BK taśma o szerokości 20 mm, konfekcjonowanie w mb; RKWA-9 o wymiarach 90x10 mm, uformowane, oczko do przewlekania op. 100 szt. Dławiki kablowe GPA Dławiki kablowe z poliamidu. GPAM16 średnica przelotu 5-10 mm, instalacja w otworze M16 lub z przeciwnakrętką; GPAM12 średnica przelotu 3-6 mm, instalacja w otworze M12 lub z przeciwnakrętką; GPA16 - średnica przelotu mm, instalacja z przeciwnakrętką (w opcji uchwyt kabla); GPA21 średnica przelotu mm, instalacja z przeciwnakrętką (w opcji uchwyt kabla). Moduły do montażu adapterów PS- 010 Uniwersalne moduły listwowe z poliwęglanu do montażu adapterów, kompatybilne ze standardem LGX. Moduły PS- 010 są mocowane na zatrzaski i pozwalają na elastyczną konfigurację portów optycznych w przełącznicach. Dostępne wykonania: PS010/8FC-ST, PS010/8SC-E2, PS010/12SF (SC-E2 Small Flange), PS010/6SCDX (SC Duplex), PS010/Z (zaślepka). Wykonanie w kolorze szarym RAL7032 lub 7035 na zamówienie. 39

40 OPTYCZNE ELEMENTY POŁĄCZENIOWE ZŁĄCZA I SZNURY OPTYCZNE Sznury optyczne są wytwarzane z najwyższej jakości komponentów, zgodnych z normami interfejsów serii IEC61754, na nowoczesnej linii technologicznej z następującym wyposażeniem: Aparaty polerskie APC8000; Urządzenie do pomiaru centryczności i strojenia wtyków (KONCENTRIK); Interferometr optyczny do pomiaru geometrii wtyków PC/APC 1,25/2,5mm (DAISI); Interferometr optyczny do pomiaru geometrii wtyków MT i MTRJ (DAISI MT); Zestawy pomiarowe tłumienności i reflektancji (IQS12001 i FOT 153). Oferowane zarobione wtyki są zgodne z normami interfejsów serii PN-EN (PC) i EN (APC). Sznury i zakończenia optyczne spełniają ponadto wymagania eksploatacyjne określone w normach serii PN-EN50377-x-x oraz w normie ZN-05/TPSA-044 dla kategorii U wg PN-EN (środowisko niekontrolowane, zakres temperatur od 25 C do +70 C, wilgotność względna 5%-95%). W uzgodnieniu z Zamawiającym wykonywane są zakończenia i sznury optyczne kategorii E oraz O wg PN-EN (środowisko zewnętrzne ekstremalne, zakres temperatur od 40 C do +85 C, wilgotność względna 0%-98%, kondensacja wilgoci, mgła solna, atmosfera przemysłowa). Zakończenia SM na włóknach G.652D, G.657A i G.657B są oferowane w klasach tłumienności: S Standard, P - Premium, M Master. Standard wtyki PC i APC zgodne z wymaganiami IEC Grade C. Parametry tej klasy złączy są wystarczające dla większości stosowanych obecnie systemów transmisji światłowodowej SDH, CWDM i CATV. Premium wtyki UPC i APC zgodne z wymaganiami IEC Grade B. Przeznaczone są do stosowania w najnowocześniejszych systemach transmisji DWDM oraz w przypadkach napiętego bilansu mocy systemów transmisji optycznej. Master selekcjonowane wtyki referencyjne zalecane do celów pomiarowych i badawczych oraz przy bardzo wysokich mocach optycznych w światłowodach ( ponad 30dBm). Na zamówienie wykonywane są zakończenia na włóknach specjalnych np. PM Panda, SM 850nm oraz innych. Podstawowe parametry geometryczne wtyków SM PC i APC Parametry wtyków Standard Premium Master Promień krzywizny PC 2,5/1,25 mm mm/ 7 15mm Promień krzywizny APC 5 12mm Wystawanie/podcięcie włókna (aproksymacja sferyczna) PC i APC +50nm/ -50nm Przesunięcie kopuły szlifu sferycznego < 50um względem osi włókna PC i APC (wartość typowa) 50um 30um Max odchyłka kąta szlifu APC 8 0,3 0,3 0,2 Max odchyłka kąta szlifu PC 0,2 0,1 0,1 Max błąd kąta klucza wtyków APC 0,5 0,3 0,2 Przesunięcie osi włókna i ferruli PC i APC 1,5um 1,0um 0,3um Strojenie wtyków PC i APC TAK TAK NIE 40
