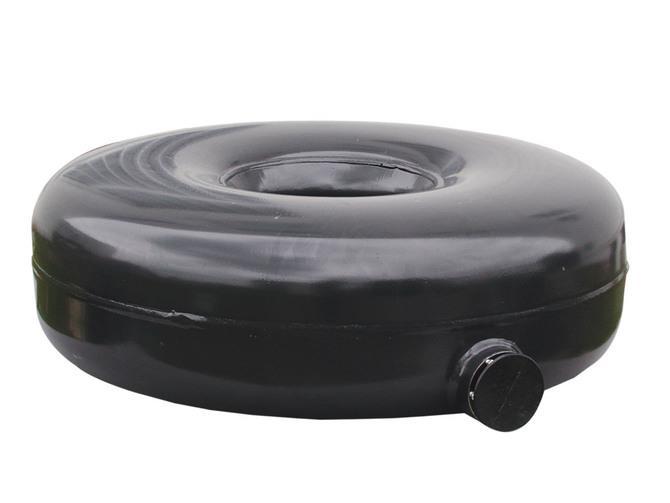

1 S t r o n a INSTRUKCJA MONTAŻU ZBIORNIKA TOROIDALNEGO TYPU ZTZ WYTWARZANEGO PRZEZ GRODKOWSKIE ZAKŁADY WYROBÓW METALOWYCH W GRODKOWIE W SAMOCHODZIE FIAT

1 1 S t r o n a INSTRUKCJA MONTAŻU ZBIORNIKA TOROIDALNEGO TYPU ZTZ WYTWARZANEGO PRZEZ GRODKOWSKIE ZAKŁADY WYROBÓW METALOWYCH W GRODKOWIE W SAMOCHODZIE FIAT FIORINO/QUBO Opracował: Zatwierdził: Adrian Baranowski r.. Imię i Nazwisko data podpis Marek Flekiewicz r. Imię i Nazwisko data podpis

toroidalnego w komorze koła zapasowego przedstawiano na poniższym rysunku

Pozycja 2 Pozycja 3 Pozycja 7 Pozycja 8 Pozycja 9 Śruba M12 może być

gdy zbiornik jest centrowany Śruba montażowa M10x1,5 długość 90mm Tuleja

2 2 S t r o n a 1. Zestaw elementów montażowych Elementy niezbędne do zabudowy zbiornika toroidalnego w komorze koła zapasowego przedstawiano na poniższym rysunku oraz tabeli 1. Pozycja 2 Pozycja 3 Pozycja 7 Pozycja 8 Pozycja 9 Śruba M12 może być wykorzystana do centrowania zbiornika Podkładka wykorzystywana jedynie, gdy zbiornik jest centrowany Śruba montażowa M10x1,5 długość 90mm Tuleja dystansowa Średnica zew. 20mm Średnica wew. 16mm Długość 60mm Podładki - M10 średnica zew. 50mm M10 średnica zew. 35mm Rys. 1. Elementy komory gazoszczelnej i elementy przeznaczone do montażu zbiornika

3 3 S t r o n a Nr elementu Specyfikacja elementów montażowych zbiornika Nazwa elementu 1 Półka montażowa (element zbiornika) 1 2 Śruba M12 Nakrętka M Podkładka 1 4 Nakrętka M Zaczep ZTP 4 6 Podkładka sprężysta M Śruba M Tuleja dystansowa (Średnica zew. 20mm, Średnica wew. 16mm, długość 60mm 4 9 Podkładka pod śrubę M10 o średnicy zew. 50mm 4 10 Podkładka pod śrubę M10 o średnicy zew. 35 mm 4 Liczba sztuk Tabela 1 Wszystkie elementy znajdują się w woreczku w opakowaniu zbiornika. 1. Instrukcja montażu zbiornika firmy GZWM w samochodzie Fiat FIORINO Lista elementów wchodzących w skład zestawu montażowego zbiornika GZWM Lp. Nazwa Nr katalogowy Rozmiar Ilość 1 Zbiornik toroidalny z zestawem montażowym 600/ litry 1 kpl 2 Wielozawór /SP 200/0 1 szt 3 Czujnik poziomu LPG 01 1 szt 4 Śruba mocująca zbiornik M10x1,5 długość 90mm 4 szt twardość min Tuleja dystansowa Średnica zew 20mm 4 szt Średnica wew 16mm Długość 60mm 6 Podkładki M10 średnica zew 35mm 4 szt 7 Podkładki M10 średnica zew. 50mm 4 szt Podkładki sprężynujące M10 4 szt

wyposażenie znajdujące się w komorze bagażnika. Zbiornik umieść na podnośniku i wycentruj go.

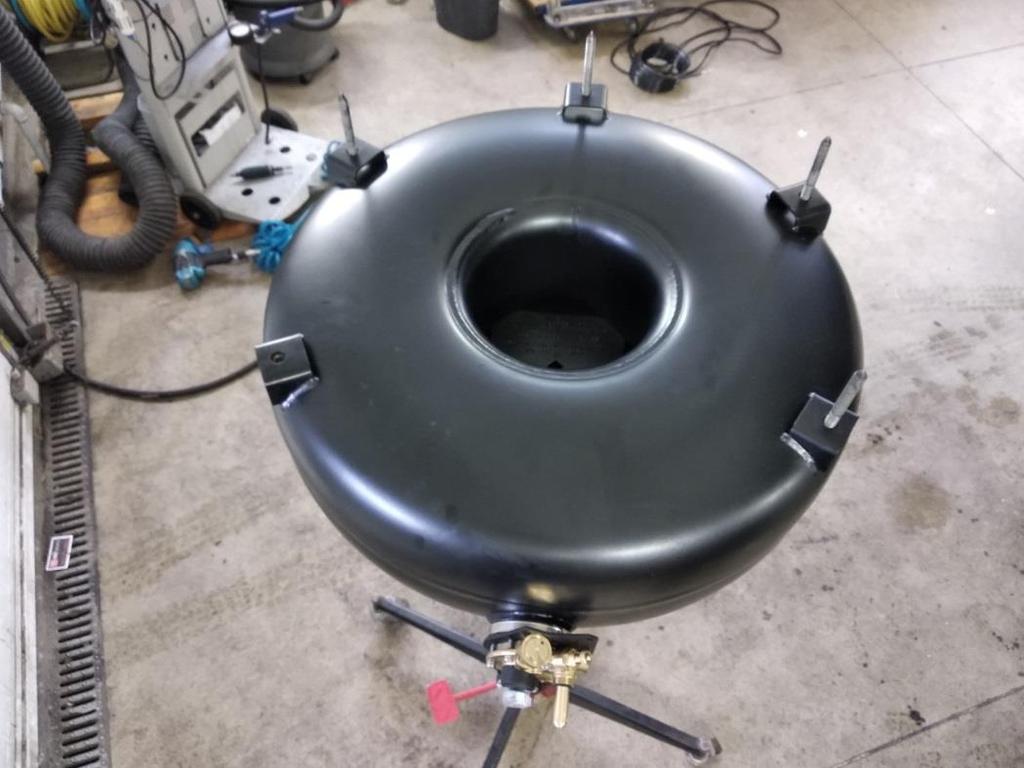

4 4 S t r o n a 2. Przygotowanie komory koła zapasowego do montażu zbiornika Usuń wszystkie elementy oraz wyposażenie znajdujące się w komorze bagażnika. Zbiornik umieść na podnośniku i wycentruj go. Zbiornik będzie mocowany na 4 z 5 uchwytów jak przedstawiono na rysunku nr 1. Zapewnij położenie króćca zbiornika w taki sposób jak przedstawiono to na rysunku nr X 4

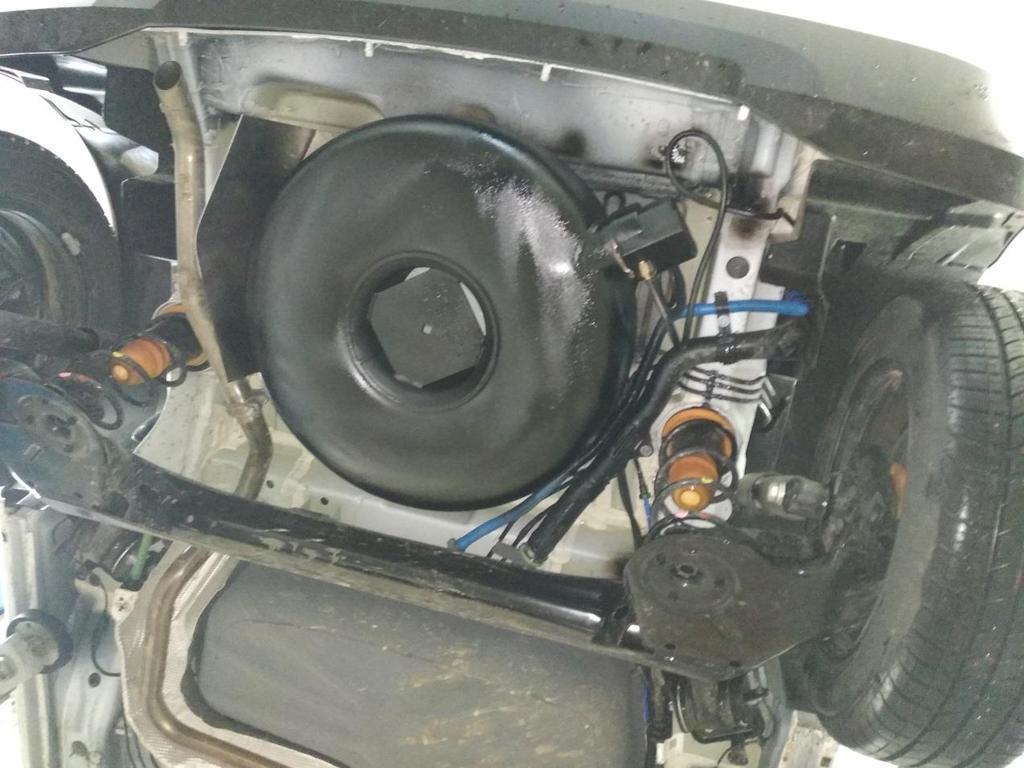

5 5 S t r o n a Przód pojazdu Rys.2. Widok zbiornika przytwierdzonego do podłogi samochodu z widocznym ustawieniem wielozaworu zbiornika względem podwozia samochodu.

6 6 S t r o n a Przód pojazdu Rys. 3. Widok rozmieszczenia otworów od strony podłogi samochodu

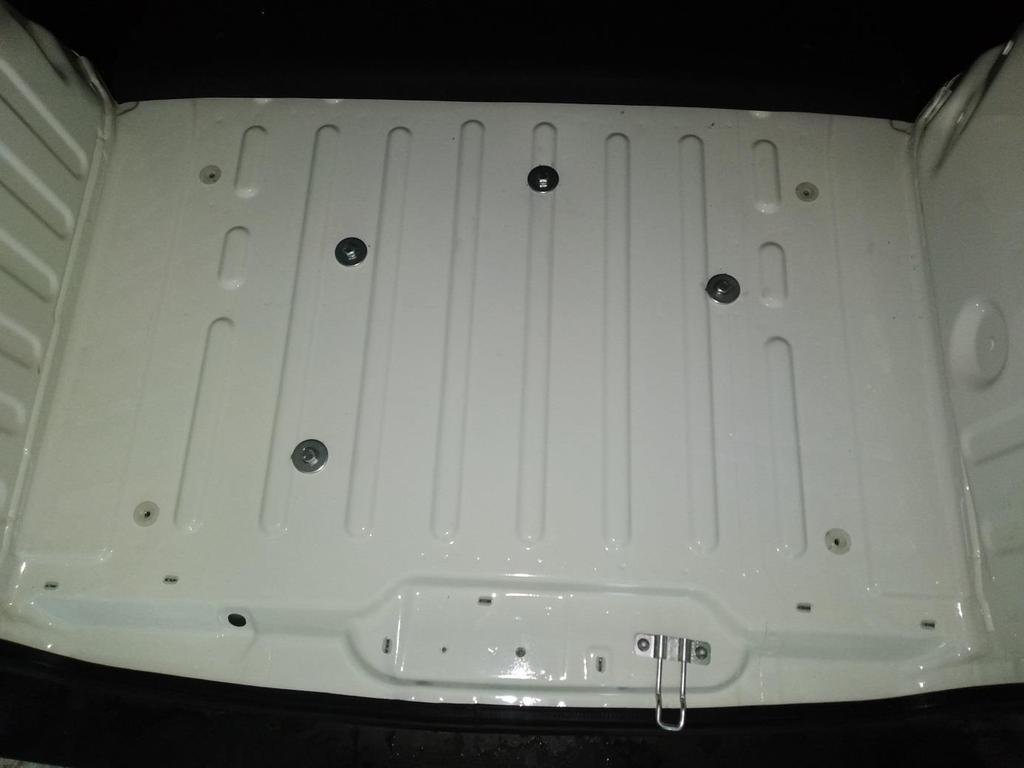

7 S t r o n a Przód pojazdu 3 2 4 1 Rys. 4. Widok miejsc mocowania zbiornika do podłogi od strony przestrzeni ładunkowej.

7 7 S t r o n a Przód pojazdu Rys. 4. Widok miejsc mocowania zbiornika do podłogi od strony przestrzeni ładunkowej. Podkładki o średnicy zew 50 mm montować pod łby śrub mocujących wraz z podkładkami sprężynującymi. Po nawierceniu otworów oczyść je z ewentualnych zadziorów i zabezpiecz środkiem antykorozyjnym. Przyłóż zbiornik ponownie, zamocuj go śrubami montażowymi M10. Pod główkami śrub montażowych umieść podkładki o średnicy zewnętrznej 50 mm, a po przeciwnej stronie nałóż na śruby tuleje i kolejne podkładki o średnicy zewnętrznej 35 mm. Po skróceniu tulei na wymaganą długość włóż ją do otworu w półce zbiornika, nie przykręcaj do półki. Dla sprawniejszego przebiegu montażu można przygotować szablon do wielokrotnego wykorzystania, można do tego celu zastosować karton z opakowania zbiornika lub inny bardziej trwały materiał. Do sporządzenia tej instrukcji wykorzystano materiały udostępniane przez producenta zbiorników, tj. GZWM SA w Grodkowie.
