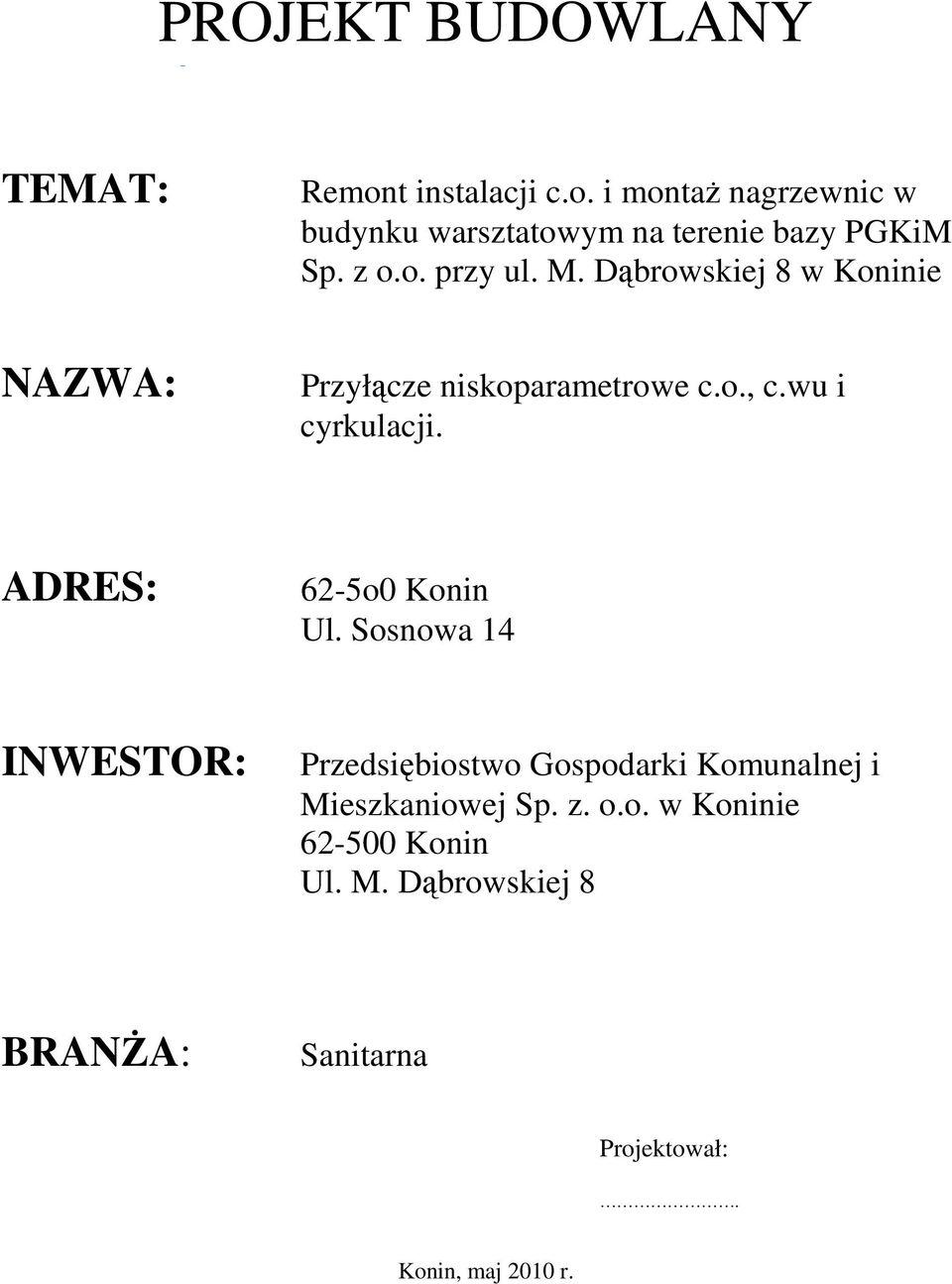

1 PROJEKT BUDOWLANY TEMAT: Remont instalacji c.o. i montaŝ nagrzewnic w budynku warsztatowym na terenie bazy PGKiM Sp. z o.o. przy ul. M. Dąbrowskiej 8 w Koninie NAZWA: Przyłącze niskoparametrowe c.o., c.wu i cyrkulacji. ADRES: 62-5o0 Konin Ul. Sosnowa 14 INWESTOR: Przedsiębiostwo Gospodarki Komunalnej i Mieszkaniowej Sp. z. o.o. w Koninie Konin BRANśA: Sanitarna Projektował:. Konin, maj 2010 r.

2 ZAWARTOŚĆ OPRACOWANIA I. OŚWIADCZENIE PROJEKTANTA... 3 II. KOPIA UPRAWNIEŃ BUDOWLANYCH... 4 III. KOPIA PRZYNALEśNOŚCI DO WIIB W POZNANIU... 5 IV. PROJEKT ZAGOSPODAROWANIA TERENU CZĘŚĆ OPISOWA PRZEDMIOT INWESTYCJI ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU PROJEKTOWANE ZAGOSPODAROWANIE TERENU ZESTAWIENIE POWIERZCHNI INFORMACJA O ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROśENIACH DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA POZOSTAŁE INFORMACJE CZĘŚĆ RYSUNKOWA... 7 V. OPIS TECHNICZNY PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA OPIS ROZWIĄZANIA SKRZYśOWANIA Z UZBROJENIEM PODZIEMNYM PRACE ZIEMNE ZABEZPIECZENIE WYKOPÓW OTWARTYCH PRACE ODTWORZENIOWE UWAGI KOŃCOWE VI. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW ZESTAWIENIE RYSUNKÓW: 1. Mapa zasadnicza (projekt zagospodarowania terenu). 2. Schemat montaŝowy przyłącza c.o. (A-A2) 3. Schemat montaŝowy przyłącza c.w.u. i cyrkulacji (1-3) 4. Profil podłuŝny przyłącza c.o.(a-a2) 5. Profil przyłącza c.w.u. i cyrkulacji (1-3) 6. UłoŜenie rur w wykopie. 7. Schemat montaŝowy przyłącza c.o. (B-B4) 8. Profil podłuŝny przyłącza (B-B4)

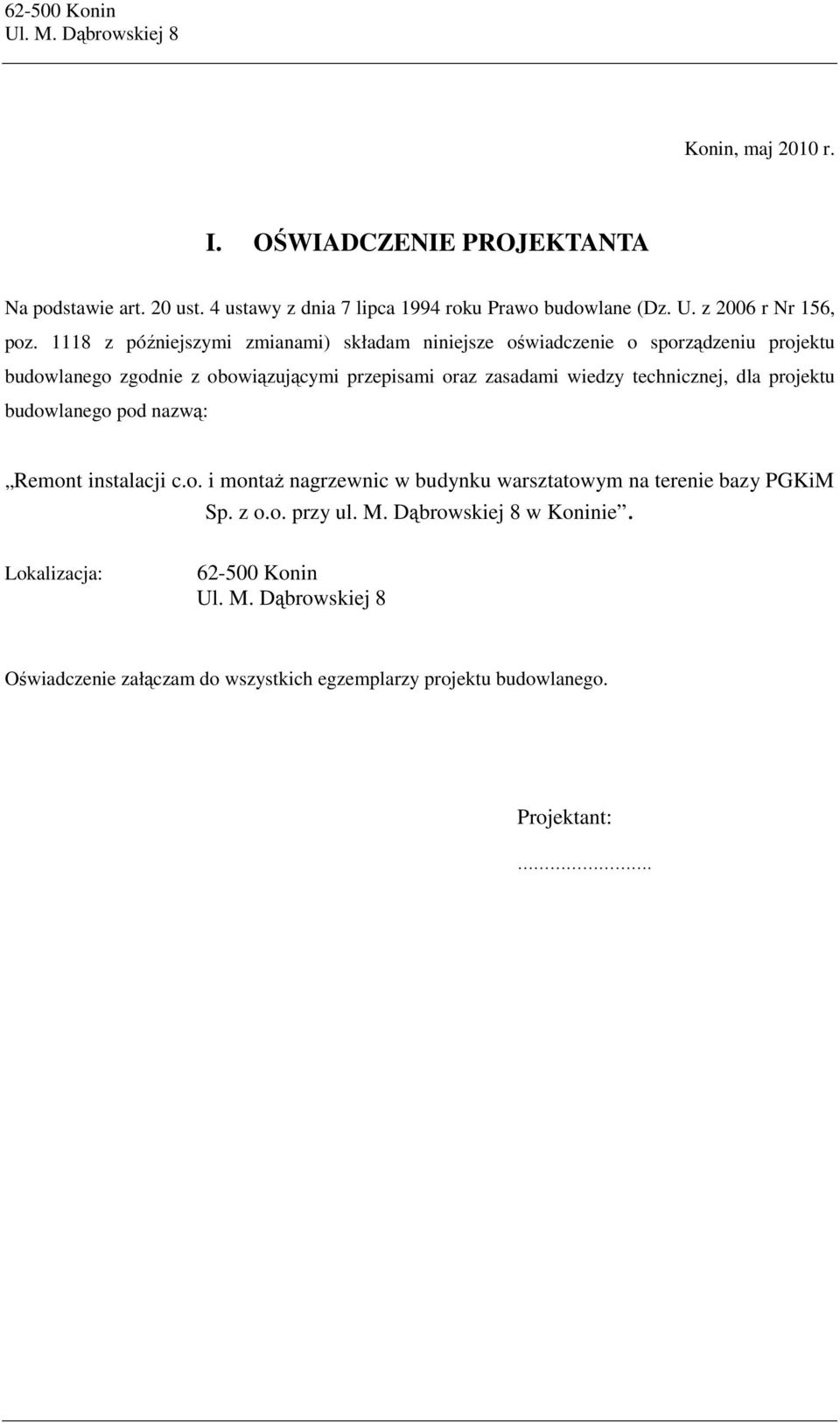

3 Konin, maj 2010 r. I. OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2006 r Nr 156, poz z późniejszymi zmianami) składam niniejsze oświadczenie o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, dla projektu budowlanego pod nazwą: Remont instalacji c.o. i montaŝ nagrzewnic w budynku warsztatowym na terenie bazy PGKiM Sp. z o.o. przy ul. M. Dąbrowskiej 8 w Koninie. Lokalizacja: Konin Oświadczenie załączam do wszystkich egzemplarzy projektu budowlanego. Projektant:.

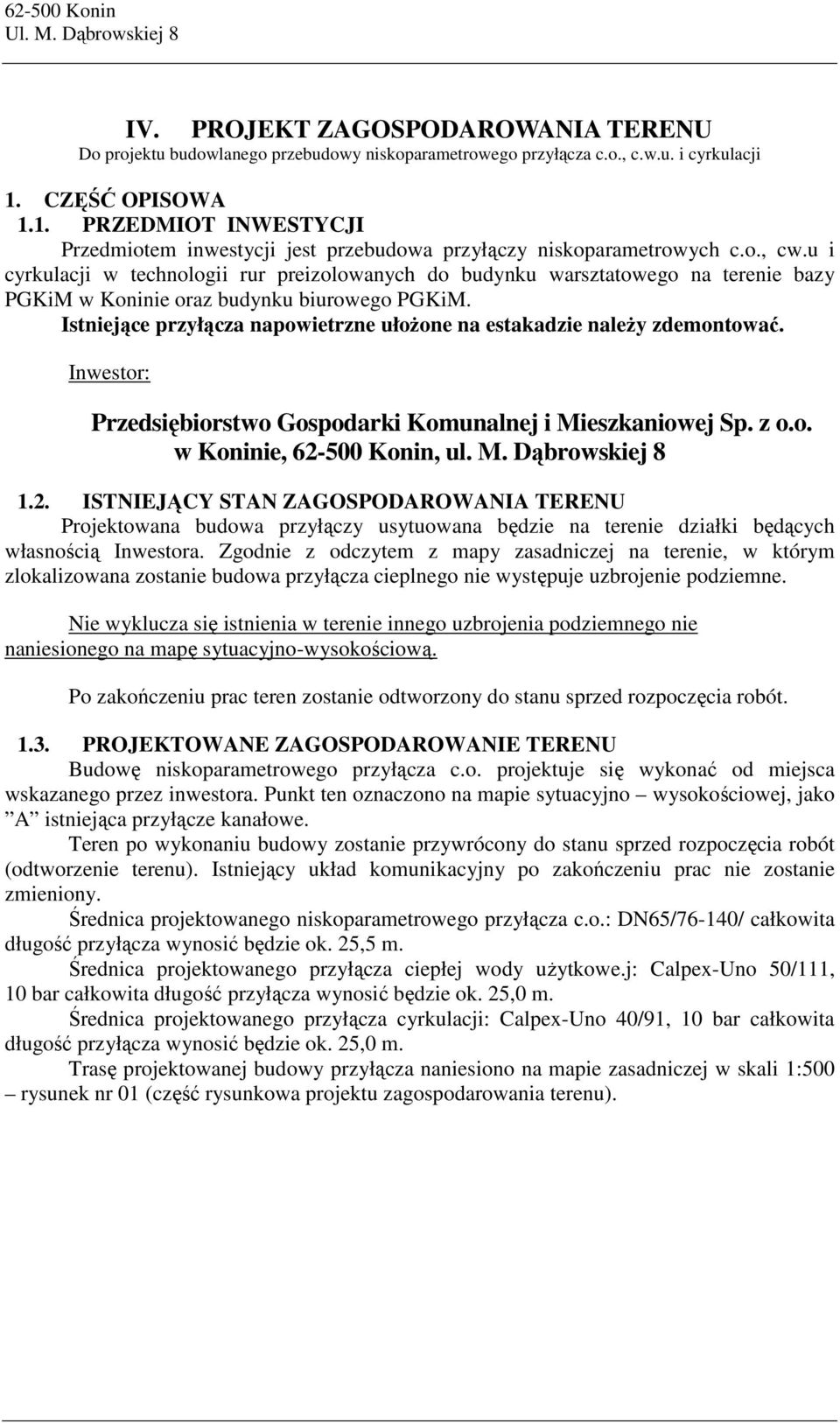

4 IV. PROJEKT ZAGOSPODAROWANIA TERENU Do projektu budowlanego przebudowy niskoparametrowego przyłącza c.o., c.w.u. i cyrkulacji 1. CZĘŚĆ OPISOWA 1.1. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest przebudowa przyłączy niskoparametrowych c.o., cw.u i cyrkulacji w technologii rur preizolowanych do budynku warsztatowego na terenie bazy PGKiM w Koninie oraz budynku biurowego PGKiM. Istniejące przyłącza napowietrzne ułoŝone na estakadzie naleŝy zdemontować. Inwestor: Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o. w Koninie, Konin, ul. M. Dąbrowskiej ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Projektowana budowa przyłączy usytuowana będzie na terenie działki będących własnością Inwestora. Zgodnie z odczytem z mapy zasadniczej na terenie, w którym zlokalizowana zostanie budowa przyłącza cieplnego nie występuje uzbrojenie podziemne. Nie wyklucza się istnienia w terenie innego uzbrojenia podziemnego nie naniesionego na mapę sytuacyjno-wysokościową. Po zakończeniu prac teren zostanie odtworzony do stanu sprzed rozpoczęcia robót PROJEKTOWANE ZAGOSPODAROWANIE TERENU Budowę niskoparametrowego przyłącza c.o. projektuje się wykonać od miejsca wskazanego przez inwestora. Punkt ten oznaczono na mapie sytuacyjno wysokościowej, jako A istniejąca przyłącze kanałowe. Teren po wykonaniu budowy zostanie przywrócony do stanu sprzed rozpoczęcia robót (odtworzenie terenu). Istniejący układ komunikacyjny po zakończeniu prac nie zostanie zmieniony. Średnica projektowanego niskoparametrowego przyłącza c.o.: DN65/76-140/ całkowita długość przyłącza wynosić będzie ok. 25,5 m. Średnica projektowanego przyłącza ciepłej wody uŝytkowe.j: Calpex-Uno 50/111, 10 bar całkowita długość przyłącza wynosić będzie ok. 25,0 m. Średnica projektowanego przyłącza cyrkulacji: Calpex-Uno 40/91, 10 bar całkowita długość przyłącza wynosić będzie ok. 25,0 m. Trasę projektowanej budowy przyłącza naniesiono na mapie zasadniczej w skali 1:500 rysunek nr 01 (część rysunkowa projektu zagospodarowania terenu).

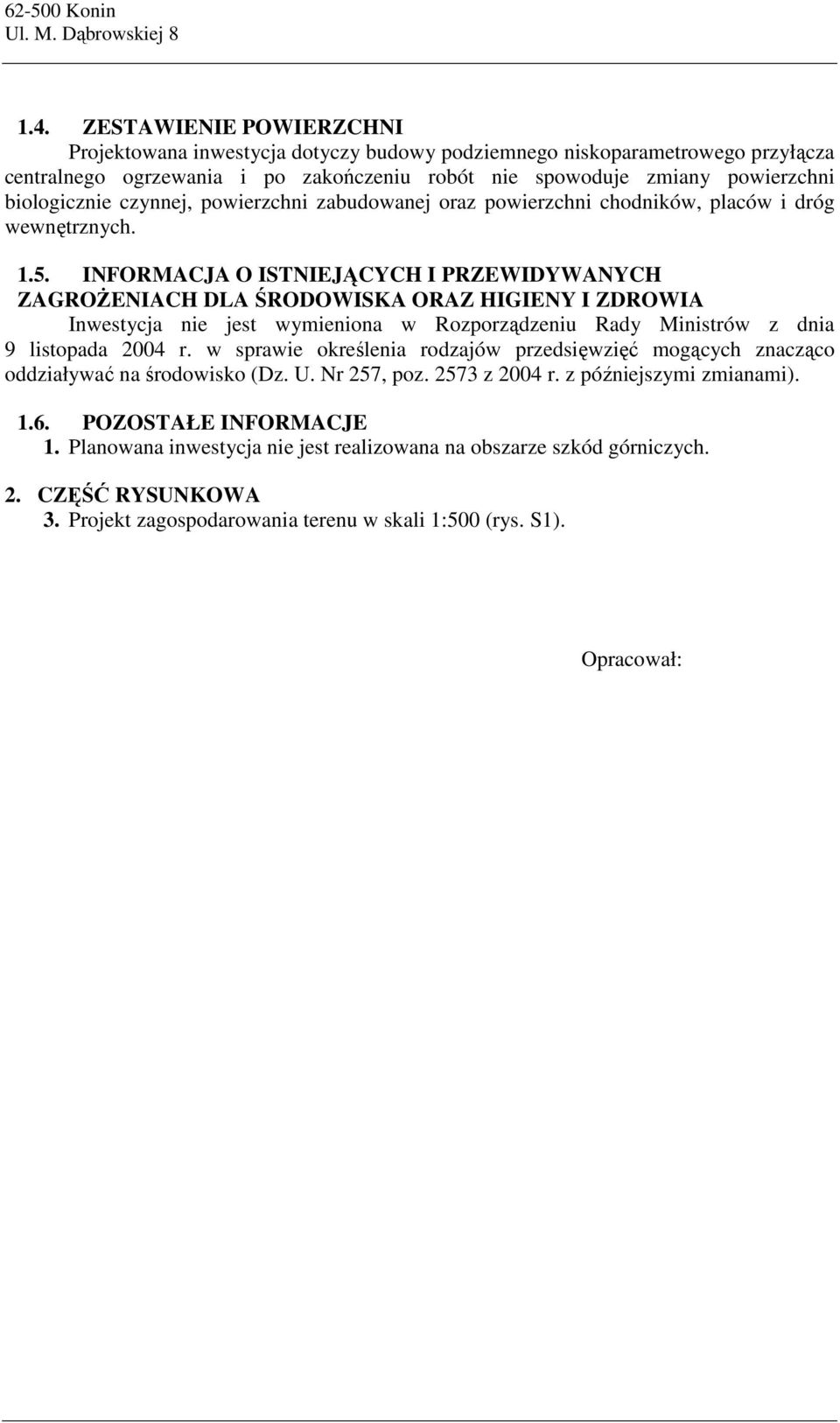

5 1.4. ZESTAWIENIE POWIERZCHNI Projektowana inwestycja dotyczy budowy podziemnego niskoparametrowego przyłącza centralnego ogrzewania i po zakończeniu robót nie spowoduje zmiany powierzchni biologicznie czynnej, powierzchni zabudowanej oraz powierzchni chodników, placów i dróg wewnętrznych INFORMACJA O ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROśENIACH DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA Inwestycja nie jest wymieniona w Rozporządzeniu Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. Nr 257, poz z 2004 r. z późniejszymi zmianami) POZOSTAŁE INFORMACJE 1. Planowana inwestycja nie jest realizowana na obszarze szkód górniczych. 2. CZĘŚĆ RYSUNKOWA 3. Projekt zagospodarowania terenu w skali 1:500 (rys. S1). Opracował:

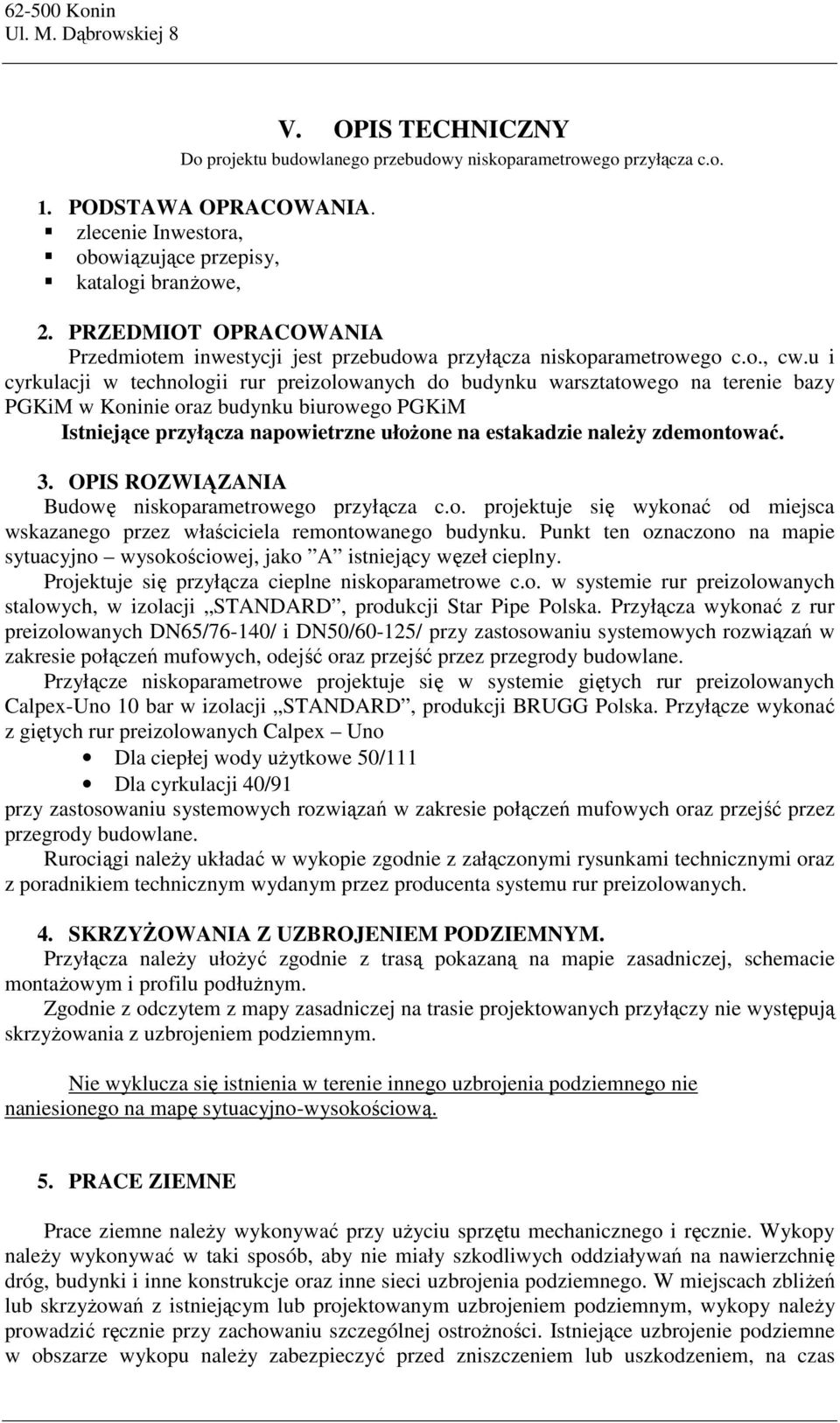

6 V. OPIS TECHNICZNY Do projektu budowlanego przebudowy niskoparametrowego przyłącza c.o. 1. PODSTAWA OPRACOWANIA. zlecenie Inwestora, obowiązujące przepisy, katalogi branŝowe, 2. PRZEDMIOT OPRACOWANIA Przedmiotem inwestycji jest przebudowa przyłącza niskoparametrowego c.o., cw.u i cyrkulacji w technologii rur preizolowanych do budynku warsztatowego na terenie bazy PGKiM w Koninie oraz budynku biurowego PGKiM Istniejące przyłącza napowietrzne ułoŝone na estakadzie naleŝy zdemontować. 3. OPIS ROZWIĄZANIA Budowę niskoparametrowego przyłącza c.o. projektuje się wykonać od miejsca wskazanego przez właściciela remontowanego budynku. Punkt ten oznaczono na mapie sytuacyjno wysokościowej, jako A istniejący węzeł cieplny. Projektuje się przyłącza cieplne niskoparametrowe c.o. w systemie rur preizolowanych stalowych, w izolacji STANDARD, produkcji Star Pipe Polska. Przyłącza wykonać z rur preizolowanych DN65/76-140/ i DN50/60-125/ przy zastosowaniu systemowych rozwiązań w zakresie połączeń mufowych, odejść oraz przejść przez przegrody budowlane. Przyłącze niskoparametrowe projektuje się w systemie giętych rur preizolowanych Calpex-Uno 10 bar w izolacji STANDARD, produkcji BRUGG Polska. Przyłącze wykonać z giętych rur preizolowanych Calpex Uno Dla ciepłej wody uŝytkowe 50/111 Dla cyrkulacji 40/91 przy zastosowaniu systemowych rozwiązań w zakresie połączeń mufowych oraz przejść przez przegrody budowlane. Rurociągi naleŝy układać w wykopie zgodnie z załączonymi rysunkami technicznymi oraz z poradnikiem technicznym wydanym przez producenta systemu rur preizolowanych. 4. SKRZYśOWANIA Z UZBROJENIEM PODZIEMNYM. Przyłącza naleŝy ułoŝyć zgodnie z trasą pokazaną na mapie zasadniczej, schemacie montaŝowym i profilu podłuŝnym. Zgodnie z odczytem z mapy zasadniczej na trasie projektowanych przyłączy nie występują skrzyŝowania z uzbrojeniem podziemnym. Nie wyklucza się istnienia w terenie innego uzbrojenia podziemnego nie naniesionego na mapę sytuacyjno-wysokościową. 5. PRACE ZIEMNE Prace ziemne naleŝy wykonywać przy uŝyciu sprzętu mechanicznego i ręcznie. Wykopy naleŝy wykonywać w taki sposób, aby nie miały szkodliwych oddziaływań na nawierzchnię dróg, budynki i inne konstrukcje oraz inne sieci uzbrojenia podziemnego. W miejscach zbliŝeń lub skrzyŝowań z istniejącym lub projektowanym uzbrojeniem podziemnym, wykopy naleŝy prowadzić ręcznie przy zachowaniu szczególnej ostroŝności. Istniejące uzbrojenie podziemne w obszarze wykopu naleŝy zabezpieczyć przed zniszczeniem lub uszkodzeniem, na czas

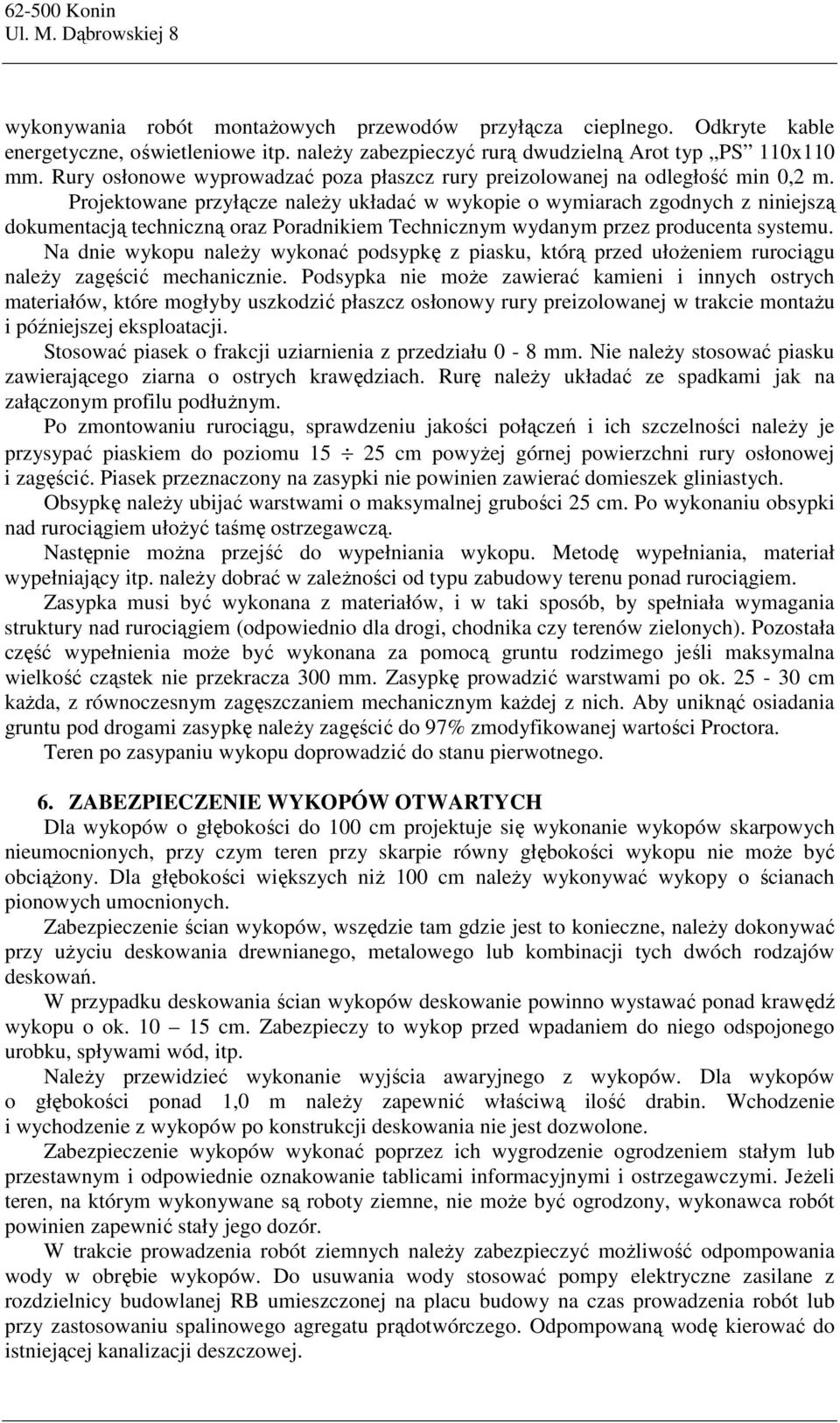

7 wykonywania robót montaŝowych przewodów przyłącza cieplnego. Odkryte kable energetyczne, oświetleniowe itp. naleŝy zabezpieczyć rurą dwudzielną Arot typ PS 110x110 mm. Rury osłonowe wyprowadzać poza płaszcz rury preizolowanej na odległość min 0,2 m. Projektowane przyłącze naleŝy układać w wykopie o wymiarach zgodnych z niniejszą dokumentacją techniczną oraz Poradnikiem Technicznym wydanym przez producenta systemu. Na dnie wykopu naleŝy wykonać podsypkę z piasku, którą przed ułoŝeniem rurociągu naleŝy zagęścić mechanicznie. Podsypka nie moŝe zawierać kamieni i innych ostrych materiałów, które mogłyby uszkodzić płaszcz osłonowy rury preizolowanej w trakcie montaŝu i późniejszej eksploatacji. Stosować piasek o frakcji uziarnienia z przedziału 0-8 mm. Nie naleŝy stosować piasku zawierającego ziarna o ostrych krawędziach. Rurę naleŝy układać ze spadkami jak na załączonym profilu podłuŝnym. Po zmontowaniu rurociągu, sprawdzeniu jakości połączeń i ich szczelności naleŝy je przysypać piaskiem do poziomu cm powyŝej górnej powierzchni rury osłonowej i zagęścić. Piasek przeznaczony na zasypki nie powinien zawierać domieszek gliniastych. Obsypkę naleŝy ubijać warstwami o maksymalnej grubości 25 cm. Po wykonaniu obsypki nad rurociągiem ułoŝyć taśmę ostrzegawczą. Następnie moŝna przejść do wypełniania wykopu. Metodę wypełniania, materiał wypełniający itp. naleŝy dobrać w zaleŝności od typu zabudowy terenu ponad rurociągiem. Zasypka musi być wykonana z materiałów, i w taki sposób, by spełniała wymagania struktury nad rurociągiem (odpowiednio dla drogi, chodnika czy terenów zielonych). Pozostała część wypełnienia moŝe być wykonana za pomocą gruntu rodzimego jeśli maksymalna wielkość cząstek nie przekracza 300 mm. Zasypkę prowadzić warstwami po ok cm kaŝda, z równoczesnym zagęszczaniem mechanicznym kaŝdej z nich. Aby uniknąć osiadania gruntu pod drogami zasypkę naleŝy zagęścić do 97% zmodyfikowanej wartości Proctora. Teren po zasypaniu wykopu doprowadzić do stanu pierwotnego. 6. ZABEZPIECZENIE WYKOPÓW OTWARTYCH Dla wykopów o głębokości do 100 cm projektuje się wykonanie wykopów skarpowych nieumocnionych, przy czym teren przy skarpie równy głębokości wykopu nie moŝe być obciąŝony. Dla głębokości większych niŝ 100 cm naleŝy wykonywać wykopy o ścianach pionowych umocnionych. Zabezpieczenie ścian wykopów, wszędzie tam gdzie jest to konieczne, naleŝy dokonywać przy uŝyciu deskowania drewnianego, metalowego lub kombinacji tych dwóch rodzajów deskowań. W przypadku deskowania ścian wykopów deskowanie powinno wystawać ponad krawędź wykopu o ok cm. Zabezpieczy to wykop przed wpadaniem do niego odspojonego urobku, spływami wód, itp. NaleŜy przewidzieć wykonanie wyjścia awaryjnego z wykopów. Dla wykopów o głębokości ponad 1,0 m naleŝy zapewnić właściwą ilość drabin. Wchodzenie i wychodzenie z wykopów po konstrukcji deskowania nie jest dozwolone. Zabezpieczenie wykopów wykonać poprzez ich wygrodzenie ogrodzeniem stałym lub przestawnym i odpowiednie oznakowanie tablicami informacyjnymi i ostrzegawczymi. JeŜeli teren, na którym wykonywane są roboty ziemne, nie moŝe być ogrodzony, wykonawca robót powinien zapewnić stały jego dozór. W trakcie prowadzenia robót ziemnych naleŝy zabezpieczyć moŝliwość odpompowania wody w obrębie wykopów. Do usuwania wody stosować pompy elektryczne zasilane z rozdzielnicy budowlanej RB umieszczonej na placu budowy na czas prowadzenia robót lub przy zastosowaniu spalinowego agregatu prądotwórczego. Odpompowaną wodę kierować do istniejącej kanalizacji deszczowej.

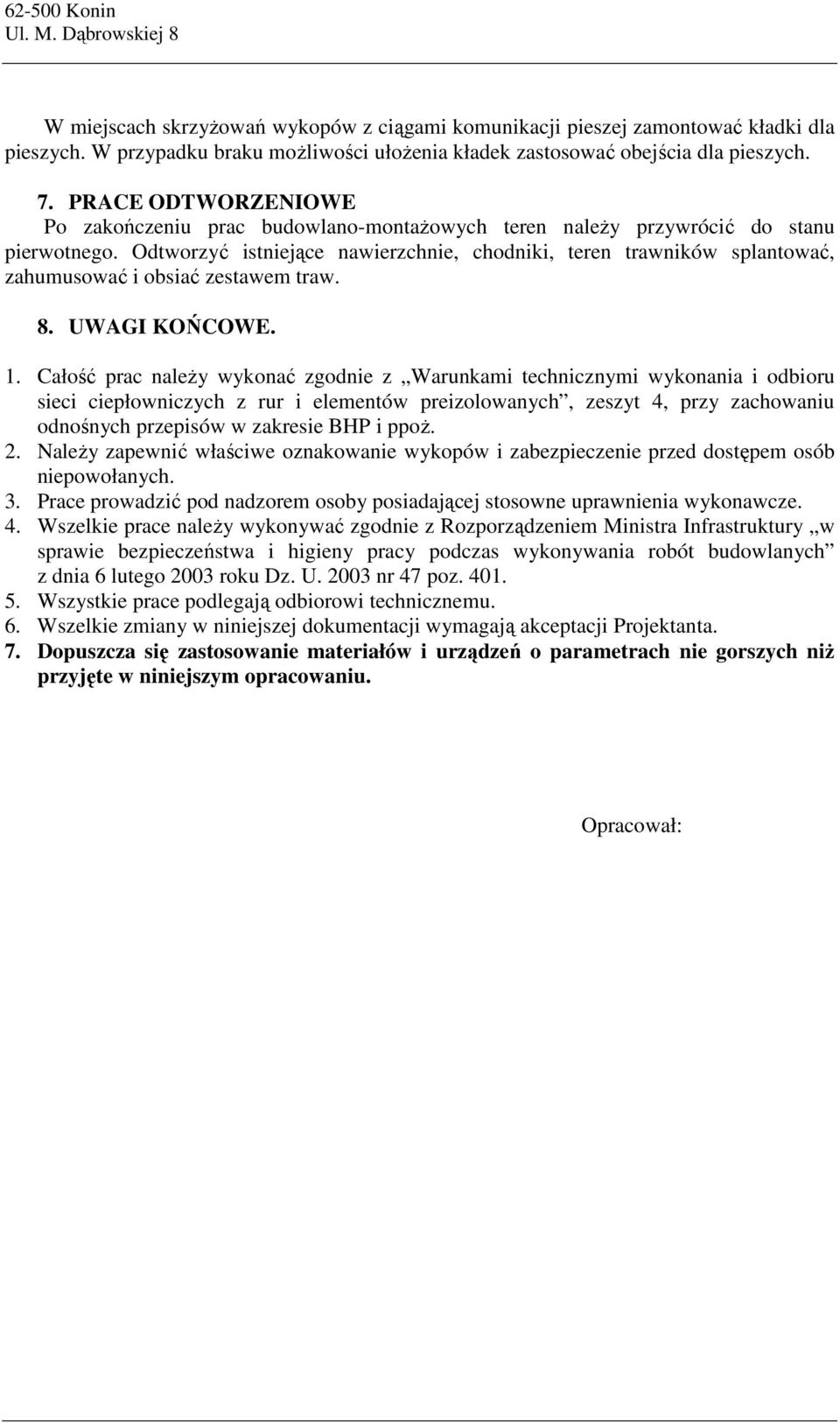

8 W miejscach skrzyŝowań wykopów z ciągami komunikacji pieszej zamontować kładki dla pieszych. W przypadku braku moŝliwości ułoŝenia kładek zastosować obejścia dla pieszych. 7. PRACE ODTWORZENIOWE Po zakończeniu prac budowlano-montaŝowych teren naleŝy przywrócić do stanu pierwotnego. Odtworzyć istniejące nawierzchnie, chodniki, teren trawników splantować, zahumusować i obsiać zestawem traw. 8. UWAGI KOŃCOWE. 1. Całość prac naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru sieci ciepłowniczych z rur i elementów preizolowanych, zeszyt 4, przy zachowaniu odnośnych przepisów w zakresie BHP i ppoŝ. 2. NaleŜy zapewnić właściwe oznakowanie wykopów i zabezpieczenie przed dostępem osób niepowołanych. 3. Prace prowadzić pod nadzorem osoby posiadającej stosowne uprawnienia wykonawcze. 4. Wszelkie prace naleŝy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych z dnia 6 lutego 2003 roku Dz. U nr 47 poz Wszystkie prace podlegają odbiorowi technicznemu. 6. Wszelkie zmiany w niniejszej dokumentacji wymagają akceptacji Projektanta. 7. Dopuszcza się zastosowanie materiałów i urządzeń o parametrach nie gorszych niŝ przyjęte w niniejszym opracowaniu. Opracował:

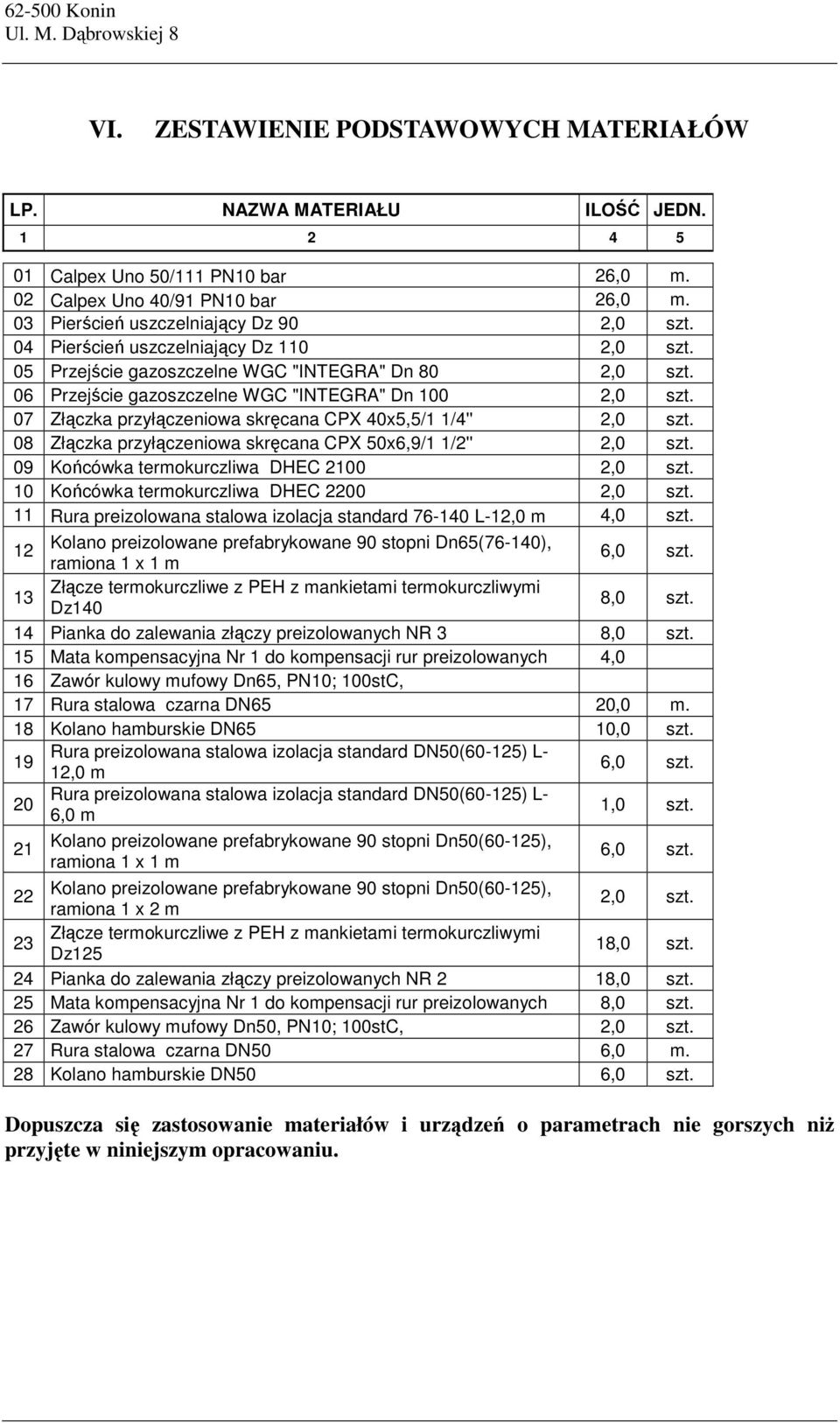

9 VI. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW LP. NAZWA MATERIAŁU ILOŚĆ JEDN Calpex Uno 50/111 PN10 bar 26,0 m. 02 Calpex Uno 40/91 PN10 bar 26,0 m. 03 Pierścień uszczelniający Dz 90 2,0 szt. 04 Pierścień uszczelniający Dz 110 2,0 szt. 05 Przejście gazoszczelne WGC "INTEGRA" Dn 80 2,0 szt. 06 Przejście gazoszczelne WGC "INTEGRA" Dn 100 2,0 szt. 07 Złączka przyłączeniowa skręcana CPX 40x5,5/1 1/4'' 2,0 szt. 08 Złączka przyłączeniowa skręcana CPX 50x6,9/1 1/2'' 2,0 szt. 09 Końcówka termokurczliwa DHEC ,0 szt. 10 Końcówka termokurczliwa DHEC ,0 szt. 11 Rura preizolowana stalowa izolacja standard L-12,0 m 4,0 szt. 12 Kolano preizolowane prefabrykowane 90 stopni Dn65(76-140), ramiona 1 x 1 m 6,0 szt. 13 Złącze termokurczliwe z PEH z mankietami termokurczliwymi Dz140 8,0 szt. 14 Pianka do zalewania złączy preizolowanych NR 3 8,0 szt. 15 Mata kompensacyjna Nr 1 do kompensacji rur preizolowanych 4,0 16 Zawór kulowy mufowy Dn65, PN10; 100stC, 17 Rura stalowa czarna DN65 20,0 m. 18 Kolano hamburskie DN65 10,0 szt. 19 Rura preizolowana stalowa izolacja standard DN50(60-125) L- 12,0 m 6,0 szt. 20 Rura preizolowana stalowa izolacja standard DN50(60-125) L- 6,0 m 1,0 szt. 21 Kolano preizolowane prefabrykowane 90 stopni Dn50(60-125), ramiona 1 x 1 m 6,0 szt. 22 Kolano preizolowane prefabrykowane 90 stopni Dn50(60-125), ramiona 1 x 2 m 2,0 szt. 23 Złącze termokurczliwe z PEH z mankietami termokurczliwymi Dz125 18,0 szt. 24 Pianka do zalewania złączy preizolowanych NR 2 18,0 szt. 25 Mata kompensacyjna Nr 1 do kompensacji rur preizolowanych 8,0 szt. 26 Zawór kulowy mufowy Dn50, PN10; 100stC, 2,0 szt. 27 Rura stalowa czarna DN50 6,0 m. 28 Kolano hamburskie DN50 6,0 szt. Dopuszcza się zastosowanie materiałów i urządzeń o parametrach nie gorszych niŝ przyjęte w niniejszym opracowaniu.
