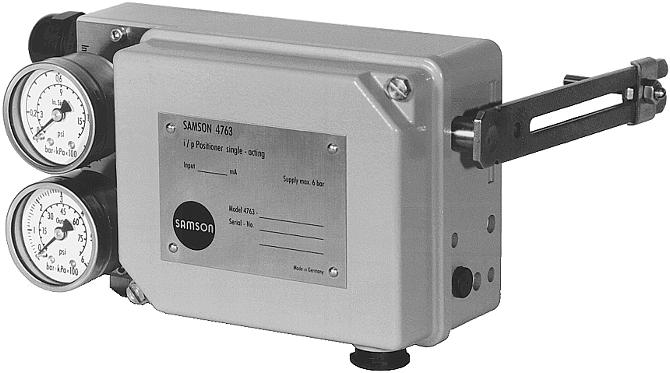

1 Elektropneumatyczny ustawnik pozycyjny Typ 4763 Rys. 1 Typ 4763 Wydanie styczeñ 2000 (01/99) Instrukcja monta u i obs³ugi EB PL

2 Proszę stosować się do zaktualizowanych informacji dotyczących bezpieczeństwa technicznego zawartych w załączniku. Spis treœci strona Dane techniczne Budowa i sposób dzia³ania Monta na zaworze regulacyjnym Przy³¹cza Przy³¹cze elektryczne Przy³¹cza pneumatyczne Obs³uga nastawa ustawnika pozycyjnego Po³o enie monta owe ustawnika pozycyjnego Okreœlenie i zmiana kierunku dzia³ania Punkt zerowy i wartoœæ zadana Nastawa na zaworze Nastawa zakresu porporcjonalnoœci X p i d³awika przep³ywu Q Nastawa punktu zerowego i zakresu dla si³ownika o dzia³aniu "na zewn¹trz FA" Nastawa punktu zerowego i zakresu dla si³ownika o dzia³aniu "do wewn¹trz FE" 4.4 Wymiana sprê yny pomiarowej Przebudowa ustawnika elektropneumatycznego na pneumatyczny Wyposa enie dodatkowe, elementy monta owe Wymiary Zaœwiadczenia PTB UWAGA Monta, uruchomienie i eksploatacja urz¹dzenia mog¹ byæ wykonane tylko przez fachowy personel. Wymagany odpowiedni transport i sk³adowanie. W wypadku powstawania niedopuszczalnych si³ spowodowanych zbyt wysokim ciœnieniem powietrza zasilaj¹cego si³ownik nale y zastosowaæ odpowiedni¹ stacjê redukcyjn¹. 2 EB PL

3 Dane techniczne wszystkie wartoœci ciœnienia w bar (nadciœnienie) Wielkoœæ regulowana (zakres skoku) w mm Sygna³ steruj¹cy zakres dzielony 0 do 50% lub 50 do 100% zakresu wartoœci zadanej (max. skok 50 mm) 7,5 do 60 z przed³u on¹ dÿwigni¹ 90 4 do 20 ma Ex rezystancja wewnêtrzna R i w temperaturze 20 C ok. 250 Ð7% 4 do 20 ma 0 do 20 ma bez Ex rezystancja wewnêtrzna Ri w temperaturze 20 C ok. 200 Ð7% 1 do 5 ma rezystancja wewnêtrzna R i w temperaturze 20 C ok. 880 Ð7% dla wykonania EEx ia IIC nale y uwzglêdniæ dane z zaœwiadczenia o zgodnoœci Sprê yna pomiarowa dobór patrz tabela 2 Ciœnienie zasilaj¹ce 1,4 do 6 bar (20 do 90 psi) Ciœnienie steruj¹ce p st (wyjœcie) max. 0 do 6 bar (0 do 90 psi) Charakterystyka liniowa, odchy³ka liniowoœci: < 1,5% Histereza < 0,5% Próg nieczu³oœci < 0,1% Kierunek dzia³ania mo liwoœæ zmiany kierunku Zakres proporcjonalnoœci X p przy ciœnieniu zasilaj¹cym 1,4 bar Zu ycie powietrza w stanie ustalonym, X p = % przy ciœnieniu zasilaj¹cym 1,4 bar 0,19 m n 3 /h 1 do 3% dla sprê yny 1 i 2, 1 do 1,5% dla sprê yny 3 przy ciœnieniu zasilaj¹cym 6 bar 0,5 m n 3 /h Wydatek powietrza dla p 1,4 bar 3 m 3 n /h dla p 6 bar 8,5 m 3 n /h Czas przestawienia z si³ownikiem typu 3271, FA 240 cm 2 : 1,8 s 350 cm 2 : 2,5 s 700 cm 2 : 10 s Dopuszczalna temperatura otoczenia 20 C do +70 C 1 ) Wp³yw warunków zewnêtrznych (X p = 1%) temperatury: < 0,03%/ C zasilania: < 0,3%/0,1 bar Wp³yw drgañ < 2% miêdzy Hz i 1,5 g Wp³yw po³o enia przy odwróceniu 180 < 3,5% Stopieñ ochrony IP 54 (IP 65 wykonanie specjalne) Ciê ar ok. 1,2 kg Materia³y korpus: odlew aluminiowy, chromianowany i powlekany tworzywem sztucznym elementy zewnêtrzne: stal nierdzewna 1 ) dla wykonania iskrobezpiecznego patrz zaœwiadczenie PTB, szerszy zakres temperatury na yczenie Wykonania Typ X 0 1 X 0 0 X X X X 0 Ochrona Ex bez 0 EEx ia IIC T6 1 Ex ia FM/CSA 3 Sprê yna pomiarowa Przy³¹cze pneumatyczne G NPT Przy³¹cze elektryczne Pg 13.5 niebieski 1 Pg 13.5 czarny 2 po³¹czenie wtykowe Harting 5 Sygna³ steruj¹cy ma ma ma 23 EB PL 3

4 1. Budowa i sposób dzia³ania Elektropneumatyczny ustawnik pozycyjny s³u y do przyporz¹dkowywania po³o enia grzyba zaworu (wielkoœci regulowanej) do sygna³u steruj¹cego (wartoœci zadanej). Elektryczny sygna³ steruj¹cy z regulatora lub sterownika jest porównywany ze skokiem grzyba zaworu regulacyjnego i przetwarzany na ciœnienie steruj¹ce (wielkoœæ wyjœciow¹). Ustawnik pozycyjny sk³ada siê z przetwornika elektropneumatycznego (21), czêœci pneumatycznej z dÿwigni¹ (1), wa³kiem (1.1) i sprê yn¹ pomiarow¹ oraz uk³adu sterowania z dysz¹, przys³on¹ i wzmacniaczem. Sygna³ sta³opr¹dowy z regulatora o wartoœci np. 4 do 20 ma jest doprowadzany do przetwornika elektropneumatycznego (przetwornik i/p), gdzie jest zamieniany na proporcjonalny sygna³ ciœnieniowy p e. Zmiana sygna³u steruj¹cego powoduje proporcjonaln¹ zmianê wartoœci ciœnienia p e doprowadzanego do pneumatycznego uk³adu steruj¹cego. Ciœnienie p e wytwarza na membranie pomiarowej (8) si³ê porównywan¹ z si³¹ napiêcia sprê yny pomiarowej (6). Ruch membrany pomiarowej (8) przenoszony jest przez trzpieñ (9.1) na przys³onê (10.2) reguluj¹c wielkoœæ dyszy (10.1). Zmiana ciœnienia p e lub skoku zaworu powoduje zmianê ciœnienia we wzmacniaczu (12). Wytworzone we wzmacniaczu ciœnienie steruj¹ce p st powoduje, e trzpieñ grzyba przyjmuje po³o enie odpowiednio do wartoœci zadanej. Regulowane d³awiki Q (14) i X p (13) s³u ¹ do optymalizacji obwodu ustawnika pozycyjnego. Wymienna sprê yna pomiarowa (6) musi byæ dobrana odpowiednio do skoku nominalnego zaworu regulacyjnego i nominalnego zakresu wartoœci zadanej. Rys. 2 Ustawnik pozycyjny widok wnêtrza 4 EB PL

5 skok Output Supply 21 sposób pod³¹czenia dyszy i przys³ony przy odwrotnym (<>) kierunku dzia³ania 1 dÿwignia skoku grzyba 1.1 wa³ek 2trzpieñ 2.1 nakrêtka 3 tuleja 4 nastawa punktu zerowego 5 œruba mocuj¹ca 6 sprê yna pomiarowa 6.1 k¹townik 7 œruba mocuj¹ca 8 membrana pomiarowa 9 talerz membrany 9.1 trzpieñ 10 wspornik dyszy 10.1 dysza 10.2przys³ona 11 os³ona 12wzmacniacz 13 d³awik X p 14 d³awik przep³ywu Q 15 otwór na œrubê mocuj¹c¹ 20 p³ytka do monta u na trzpieniu si³ownika lub grzyba zaworu regulacyjnego 21 przetwornik i/p Rys. 3 Schemat dzia³ania EB PL 5

6 2. Monta na zaworze regulacyjnym Do zabudowy ustawnika na zaworze regulacyjnym wykorzystuje siê ró ne zestawy monta owe. W przypadku zaworu z jarzmem nale y zastosowaæ zestaw nr , a w przypadku zaworu z kolumn¹ wspieraj¹c¹ zestaw monta owy nr i dodatkowo Przed zabudow¹ nale y okreœliæ po³o enie monta owe pos³uguj¹c siê schematami z rys. 7 do 10 w rozdz Monta na zaworze regulacyjnym w wykonaniu z jarzmem (rys. 4) P³ytkê (20) przykrêciæ za pomoc¹ œrub (21) do sprzêg³a (22) trzpienia si³ownika i grzyba. Odkrêciæ pokrywê ustawnika i przymocowaæ do jarzma zaworu za pomoc¹ œruby (15) zwracaj¹c uwagê, aby trzpieñ (2) by³ dociskany przez klamrê do p³ytki (20). 2.2 Monta na zaworze regulacyjnym w wykonaniu z kolumn¹ wspieraj¹c¹ (rys. 5) P³ytkê (20) przykrêciæ œrubami (21) do wskaÿnika skoku (24) na trzpieniu grzyba (23). Wspornik (28) i p³ytkê dociskow¹ (26) lekko przykrêciæ do kolumny (27). Przesuwaæ wspornik (28) w taki sposób, aby w po³owie skoku grzyba wspornik znalaz³ siê na œrodku p³ytki (20). Nastêpnie przykrêciæ wspornik i p³ytkê dociskow¹ oraz za pomoc¹ œruby (15) przymocowaæ ustawnik pozycyjny. Nale y zwracaæ przy tym uwagê, aby trzpieñ (2) by³ dociskany przez klamrê do p³ytki (20). 2.3 Pokrywa ustawnika Po zamontowaniu ustawnika pozycyjnego nale y zwracaæ uwagê, aby korek odpowietrzaj¹cy na pokrywie ustawnika by³ skierowany ku do³owi. 1 dÿwignia 2trzpieñ 2.1 nakrêtka 15 œruba mocuj¹ca 2 0 p³ytka 2 1 œruba 2 22 sprzêg³o 23 trzpieñ grzyba 24 wskaÿnik skoku 26 p³ytka dociskowa 27 kolumna wspieraj¹ca zaworu 8 wspornik Rys. 4 Monta na zaworze w wykonaniu z jarzmem Rys. 5 Monta na zaworze w wykonaniu z kolumn¹ wspieraj¹c¹ 6 EB PL

7 Proszę stosować się do zaktualizowanych informacji dotyczących bezpieczeństwa technicznego zawartych w załączniku. 3. Przy³¹cza 3.2 Przy³¹cza pneumatyczne 3.1 Przy³¹cze elektryczne Przy³¹cza powietrza mog¹ byæ wykonane Podczas monta u przewodów elektrycznych nale y obowi¹zkowo Mo na stosowaæ typowe wkrêcane po³¹cze- jako otwory z gwintem NPT 1/4 lub G 1/4. przestrzegaæ przepisów wykonawczych dla instalacji energetycznych. dzianych lub przewodów z tworzywa sztucznia gwintowane do rur metalowych i mie- W wypadku stosowania urz¹dzenia nego. Doprowadzane powietrze musi byæ w instalacjach zagro onych wybuchem nale y przestrzegaæ odpo- suche, nie mo e zawieraæ oleju i kurzu. Nale y przestrzegaæ przepisów dotycz¹cych reduktorów pod³¹czanych przed urz¹dzewiednich przepisów obowi¹zuj¹cych w kraju przeznaczenia. W Niemczech s¹ to przepisy VDE niem. Przed pod³¹czeniem nale y przedmuchaæ przewody ciœnieniowe. Przy pod³¹czaniu iskrobezpiecznych Ciœnienie steruj¹ce doprowadzane jest do obwodów pr¹dowych obowi¹zuj¹ dolnej lub górnej czêœci si³ownika zgodnie ze dane z zaœwiadczenia o zgodnoœci schematami na rys. 7 do 10. wykonania z aktualnymi wymogami. Uwaga: Odwrotne pod³¹czenie przewodów Ciœnienie zasilaj¹ce powinno byæ o 0,4 bar elektrycznych mo e spowodowaæ wy sze od wartoœci koñcowej zakresu ciœnienia steruj¹cego si³ownikiem (patrz tabliczka zniesienie zabezpieczenia przeciwwybuchowego. znamionowa). W wyposa eniu dodatkowym mo na zamówiæ: Zacisk kablowy PG 13,5 czarny nr katalogowy niebieski nr katalogowy Przystawka PG 13,5, na 1/2" NPT: metalowa nr katalogowy niebieska lakierowana nr katalogowy Obs³uga nastawa ustawnika pozycyjnego 4.1 Po³o enie monta owe ustawnika pozycyjnego Przyporz¹dkowanie po³o enia monta owego do si³ownika, wartoœci zadanej i kierunku dzia³ania nale y okreœliæ pos³uguj¹c siê rys. 7 do 10. Ka da póÿniejsza zmiana np. kierunku dzia- ³ania uk³adu regulacji lub zmiana si³ownika z dzia³aj¹cego "na zewn¹trz" na dzia³aj¹cy "do wewn¹trz" lub odwrotnie oznacza tak e zmianê po³o enia monta owego ustawnika pozycyjnego. sygna³ steruj¹cy 4(0) do 20 ma Rys. 6 Przy³¹cze elektryczne Okreœlenie i zmiana kierunku dzia³ania (rys. 7 do 10 i rys. 11) Wzrost wartoœci sygna³u wejœciowego (wartoœci zadanej) mo e spowodowaæ wzrost (kierunek dzia³ania wprost <<) lub spadek (kierunek dzia³ania odwrotny <>) ciœnienia steruj¹cego p st. To samo dotyczy spadku wartoœci sygna³u steruj¹cego. Kierunek dzia³ania wprost << EB PL 7

8 oznacza spadek ciœnienia steruj¹cego, a kierunek dzia³ania odwrotny <> jego wzrost. Na przys³onie (10.2) znajduj¹ siê znaczniki kierunku dzia³ania (<< i <>). W zale noœci od po³o enia przys³ony kierunek dzia³ania wskazuje odpowiedni znacznik. Je eli kierunek dzia³ania nie jest zgodny z oznaczeniem lub istnieje koniecznoœæ zmiany kierunku, nale y wykonaæ nastêpuj¹ce czynnoœci: Odkrêciæ œruby w pokrywie i zdj¹æ j¹ razem ze wspornikiem dyszy (10). Odwróciæ wspornik dyszy o 180 i ponownie przykrêciæ razem z pokryw¹. Nale y zwracaæ uwagê na prawid³owe u³o- enie wspornika dyszy z przys³on¹ i trzpienia stykowego (9.1), patrz rys. 11. Je eli zachodzi koniecznoœæ zmiany kierunku dzia³ania ustawnika, nale y pamiêtaæ o tym, e oprócz przestawienia wspornika dyszy konieczna jest równie zmiana po³o enia monta owego ustawnika. Nale y uwzglêdniæ po³o enie dÿwigni (1) poni ej lub powy ej p³ytki (20) zgodnie z rys. 7 do 10. Trzpieñ si³ownika wysuwany na zewn¹trz FA si³¹ napiêcia sprê yny (zawór normalnie zamkniêty) 1 Rys. 7 Kierunek dzia³ania <<, monta z lewej strony Rys. 8 Kierunek dzia³ania <>, monta z prawej strony Trzpieñ si³ownika wci¹gany do wewn¹trz FE si³¹ napiêcia sprê yny (zawór normalnie otwarty) Rys. 9 Kierunek dzia³ania <<, monta z prawej strony Rys. 10 Kierunek dzia³ania <>, monta z lewej strony os³ona sprê yna pomiarowa wspornik dyszy trzpieñ stykowy kierunek dzia³ania wprost << przys³ona poni ej trzpienia stykowego Rys. 11 Po³o enie wspornika dyszy znacznik przys³ona kierunek dzia³ania odwrotny <> przys³ona powy ej trzpienia stykowego 8 EB PL

9 4.2 Punkt zerowy i wartoœæ zadana Do zamontowanej dÿwigni i sprê yny pomiarowej ustawnika pozycyjnego przyporz¹dkowany jest skok nominalny zaworu i wartoœæ zadana (sygna³ wejœciowy) zgodnie z poni sz¹ tabel¹. Standardowo zakres wartoœci zadanej wynosi 100%, czyli 16 ma. Tylko w trybie pracy z dzielonym zakresem (rys. 13) potrzebny jest mniejszy zakres, np. 50%, czyli 8 ma. Zakres ten mo na zmieniæ poprzez wymianê (rozdz. 4.5) sprê yny pomiarowej. Celem tej operacji jest dopasowanie sygna³u steruj¹cego do skoku grzyba tak, aby np. zmianie wartoœci sygna³u steruj¹cego w zakresie ma odpowiada³ pe³ny skok grzyba zaworu. Punkt zerowy wynosi wtedy 4 ma, a wartoœæ koñcowa 20 ma. W wypadku pracy z dzielonym zakresem (split-range) sygna³ steruj¹cy dzielony jest miêdzy dwa zawory w taki sposób, e po³owa jego wartoœci umo liwia wykonanie przez grzyb ca³ego skoku (np. pierwszy zawór ustawiony na zakres ma, drugi na ma). Aby unikn¹æ nak³adania siê zakresów, nale y w razie potrzeby uwzglêdniæ strefê nieczu³oœci Ð0,5 ma zgodnie z rys. 13. Punkt rozpoczêcia pracy (punkt zerowy) ustawiany jest za pomoc¹ œruby (4), zakres, a wiêc i wartoœæ koñcowa, za pomoc¹ trzpienia (2). W celu dokonania nastawy nale y do wejœcia ustawnika pod³¹czyæ sygna³ pr¹dowy i doprowadziæ ciœnienie zasilaj¹ce (supply 9). otw. otw. skok skok zamk. zamk. zawór 2 zawór 1 4 wartoœæ zadana (sygna³ wejœciowy) 20 ma Rys. 12 Praca w trybie normalnym ma strefa nieczu³oœci Rys. 13 Praca z dzielonym zakresem dwóch zaworów o ró nych kierunkach dzia³ania Tabela 2 Skok nominalny mm Skok min./max. mm Wartoœæ zadana (sygna³ wejœciowy) Sprê yna pomiarowa Standardowy skok grzyba w zaworach z dÿwigni¹ I (d³ugoœæ 40 do 127 mm) 15 7,5 do % 50 % do % 50 % do % 3 Inne zakresy skoków grzyba w zaworach z dÿwigni¹ I i przed³u eniem dÿwigni (d³ugoœæ 40 do 200 mm) 20 7,5 do % 50 % do % 50 % >60 30 do % 3 EB PL

10 4.3 Nastawa na zaworze Nastawa punktu zerowego i zakresu Nastawa zakresu proporcjonalnoœci X p dla si³ownika o dzia³aniu i d³awika przep³ywu Q "na zewn¹trz" FA (wydatku powietrza) Uwaga: Aby zawór steruj¹cy zosta³ szczelnie zamkniêty, konieczne jest ca³kowite od- D³awik przep³ywu (14) zamykaæ a do uzyskania ¹danej prêdkoœci przestawienia powietrzenie komory membrany przy dolnej grzyba. Prêdkoœæ tê mo na sprawdziæ przyciskaj¹c sprê ynê pomiarow¹ (6). dzia³ania <>) wartoœci zadanej. (kierunek dzia³ania <<) lub górnej (kierunek Sygna³ steruj¹cy nale y ustawiæ na ok. 50% W przypadku si³ownika o dzia³aniu wprost jego zakresu. Nastêpnie obracaæ œrubê nastawy punktu zerowego (4) do momentu, gdy toœæ 4,5 ma, a w przypadku si³ownika o sygna³ wejœciowy nale y nastawiæ na war- zawór osi¹gnie ok. po³owê skoku. dzia³aniu odwrotnym na wartoœæ 19,5 ma. Przy nastawie d³awika X p nale y zwracaæ Dotyczy to zw³aszcza regulatorów i systemów sterowania, w których zakres sygna³u uwagê na zale noœæ od ciœnienia zasilaj¹cego zgodnie z rys. 14. Wstêpnie d³awik X p wyjœciowego jest ograniczony do wartoœci nale y nastawiæ na wartoœæ 3% ma. Sprawdziæ podatnoœæ na drgania i czas reakcji zaworu regulacyjnego naciskaj¹c Nastawa punktu zerowego, np. 4,5 ma przez chwilê sprê ynê pomiarow¹ (6). Œrubê nastawy zera (4) obracaæ do momentu, gdy trzpieñ si³ownika zacznie siê wysu- Nale y nastawiæ jak najmniejsz¹ wartoœæ X p, przy której nie wystêpuj¹ drgania. waæ (obserwowaæ trzpieñ grzyba i wskaÿnik skoku). Zmniejszyæ wartoœæ pr¹du do 0, a Uwaga: nastêpnie powoli zwiêkszaæ obserwuj¹c, czy D³awik X p ustawiaæ zawsze przed dokonaniem nastawy punktu zerowego. PóŸniejsza przy wartoœci 4,5 ma (w razie potrzeby trzpieñ grzyba zaczyna siê przesuwaæ zmiana powoduje przesuniêcie punktu zerowego! skorygowaæ). Przesuniêcie punktu zerowego mo e wynikaæ równie ze zmiany ciœnienia zasilaj¹ce- Wartoœæ koñcowa (zakres), np. 20 ma Po dokonaniu nastawy punktu zerowego go. Sprawdziæ nastawê punktu zerowego w zwiêkszyæ wartoœæ sygna³u wejœciowego. warunkach roboczych instalacji i w razie Przy wartoœci koñcowej 20 ma trzpieñ grzyba powinien wykonaæ pe³ny skok i nie mo e potrzeby wyregulowaæ. siê przesuwaæ (obserwowaæ wskaÿnik skoku na zaworze!). Je eli wartoœæ koñcowa jest inna, nale y j¹ skorygowaæ przesuwaj¹c œrubê (2) w nastêpuj¹cy sposób: ciœnienie zasilaj¹ce przesun¹æ w kierunku koñca dÿwigni wiêkszy skok punktu obrotu mniejszy skok Taka korekcja wymaga ponownego nastawienia punktu zerowego i sprawdzenia wartoœci koñcowej. Rys. 14 Nastawa d³awika X p Powtarzaæ czynnoœci do czasu wyrównania obu wartoœci. 10 EB PL

11 4.3.3 Nastawa punktu zerowego i zakresu dla si³ownika o dzia³aniu "do wewn¹trz" FE Uwaga: W przypadku si³ownika o dzia³aniu do wewn¹trz przy górnej wartoœci zadanej (20 ma) i kierunku dzia³ania << lub przy dolnej wartoœci zadanej (4 ma) i kierunku dzia- ³ania <> do komory membrany nale y doprowadziæ ciœnienie steruj¹ce powoduj¹ce szczelne zamkniêcie zaworu przy ciœnieniu panuj¹cym w instalacji. (Wymagane ciœnienie steruj¹ce zaznaczone jest na tabliczce znamionowej ustawnika pozycyjnego.) Wymagane ciœnienie steruj¹ce mo na obliczyæ w przybli eniu nastêpuj¹co: wymagane d 2 p ciœnienie [bar] = + F be + 0,4 steruj¹ce 4 A d = œrednica gniazda [cm] p = ró nica ciœnieñ p 1 p 2 [bar] A = powierzchnia si³ownika [cm 2 ] F be = wartoœæ koñcowa si³y napiêcia sprê yny (wartoœæ koñcowa sygna³u nominalnego) si³ownika [bar] Przy braku informacji nale y wykonaæ nastêpuj¹ce obliczenie: wymagane ciœnienie steruj¹ce = wartoœæ koñcowa si³y napiêcia sprê yny + 1 bar Nastawa punktu zerowego, np. 20 ma Pos³uguj¹c siê amperomierzem sygna³ wejœciowy wartoœci zadanej ustawiæ na 20 ma. Œrubê nastawy zera (4) obracaæ do momentu, gdy ca³kowicie wysuniêty trzpieñ si³ownika zacznie siê cofaæ. Podwy szyæ wartoœæ sygna³u wejœciowego i ponownie obni yæ do 20 ma. Sprawdziæ, czy przy wartoœci 20 ma trzpieñ si³ownika zacznie siê przesuwaæ. Skorygowaæ odchy³kê za pomoc¹ œruby (4). Obrót œruby w lewo powoduje wczeœniejsze, a obrót w prawo póÿniejsze zadzia³anie zaworu steruj¹cego. Wartoœæ koñcowa (zakres) np. 4 ma Po dokonaniu nastawy punktu zerowego zmniejszyæ wartoœæ sygna³u wejœciowego do 4 ma. Przy wartoœci koñcowej 4 ma trzpieñ grzyba powinien wykonaæ pe³ny skok i nie mo e siê przesuwaæ (obserwowaæ wskaÿnik skoku na zaworze!). Je eli wartoœæ koñcowa jest inna, nale y j¹ skorygowaæ przesuwaj¹c œrubê (2). Nastawiæ wartoœæ 20 ma i przekrêcaæ œrubê nastawy zera (4) do czasu uzyskania na manometrze kontrolnym wymaganej wartoœci ciœnienia steruj¹cego. W przypadku braku manometru pocz¹tkowy punkt pracy nastawiæ na 19,5 ma. 4.4 Wymiana sprê yny pomiarowej (rys. 3) W przypadku koniecznoœci zmiany zakresu lub prze³¹czenia na pracê z dzielonym zakresem nale y wymieniæ sprê ynê pomiarow¹ w nastêpuj¹cy sposób: Wykrêciæ œrubê (7) ze sprê yny pomiarowej, poluzowaæ œrubê z gniazdem szeœciok¹tnym (5) i wyj¹æ dÿwigniê z wa³kiem. Wymieniæ sprê ynê, nastêpnie w³o yæ dÿwigniê z wa³kiem w tulejê (3), za³o yæ obudowê i k¹townik (6.1). Przykrêciæ sprê ynê œrub¹ (7). K¹townik i wa³ek ustawiæ w taki sposób, aby œruba (5) znajdowa³a siê w sp³aszczonym miejscu wa³ka. Dokrêciæ œrubê (5). Miêdzy dÿwigni¹ (1) a tulej¹ (3) oraz sprê yn¹ pomiarow¹ (6) a obudow¹ nale y pozostawiæ odstêp 0,05 do 0,15 mm. EB PL 11

12 5. Przebudowa ustawnika elektropneumatycznego na pneumatyczny Elektropneumatyczny ustawnik pozycyjny mo e po odpowiedniej przeróbce pracowaæ jako ustawnik pneumatyczny typu W przypadku przebudowy na ustawnik typu 4765 nale y przestrzegaæ instrukcji monta- u i obs³ugi EB Zestaw do przebudowy: dla przy³¹cza G: nr katalogowy dla przy³¹cza NPT: nr katalogowy Odkrêciæ œruby mocuj¹ce i wyj¹æ modu³ i/p (3, rys. 15) wraz z p³ytk¹ z listw¹ zaciskow¹ i zaciskiem kablowym. Z³¹czkê z zestawu przykrêciæ szczelnie do obudowy wk³adaj¹c wczeœniej elastyczny przewód. Uszczelniæ uszczelk¹ (7) przy³¹cze powietrza (6) i przykrêciæ do obudowy. Wolny koniec elastycznego przewodu umieœciæ w przy³¹czu powietrza (6). Typ 4763 Typ 4765 Rys. 15 Przebudowa 1 z³¹czka gwintowana 2p³ytka z listw¹ zaciskow¹ 3 modu³ i/p 4 z³¹czka 5 przewód elastyczny 6 przy³¹cze powietrza 7 uszczelka 12 EB PL

13 6. Wyposa enie dodatkowe, elementy monta owe Sprê yna pomiarowa 1 Sprê yna pomiarowa 2 Sprê yna pomiarowa 3 DŸwignia I Przed³u enie dÿwigni Zestaw monta owy manometru Zestaw monta owy manometru, bez dodatku miedzi Zestaw do monta u na zaworach w wykonaniu z jarzmem zgodnie z zaleceniami Namur Zawory montowane na kolumnie wspieraj¹cej (œrednica mm) zgodnie z zaleceniami Namur Numer katalogowy i Zestaw czêœci zamiennych z uszczelkami i membranami Zestaw do przebudowy na stopieñ ochrony IP 65 (szczegó³owe informacje patrz materia³y informacyjne Z firmy Samsomatic) 7. Wymiary w mm u ytkowa d³ugoœæ dÿwigni I: 40 do 127 mm (z przed³u eniem dÿwigni 40 do 200 mm) przy³¹cza powietrza: ISO-228/1-G1/4 lub 1/4-18 NPT PG 13, , otwór z gwintem G 1/8 w korpusie z przy³¹czem G lub NPT 1/8 w korpusie z przy³¹czem NPT EB PL 13
