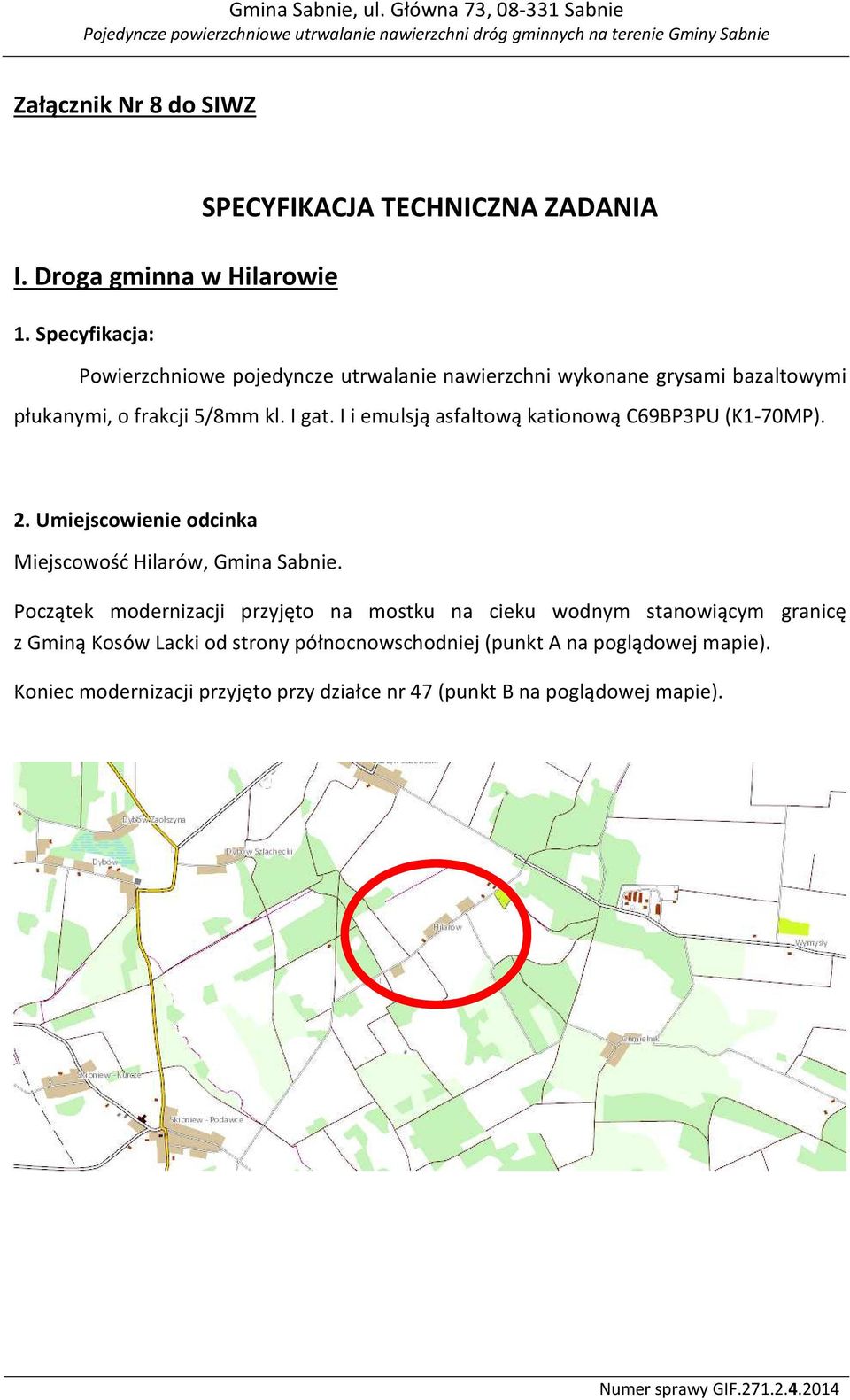

1 Załącznik Nr 8 do SIWZ SPECYFIKACJA TECHNICZNA ZADANIA I. Droga gminna w Hilarowie 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Hilarów, Gmina Sabnie. Początek modernizacji przyjęto na mostku na cieku wodnym stanowiącym granicę z Gminą Kosów Lacki od strony północnowschodniej (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 47 (punkt B na poglądowej mapie).

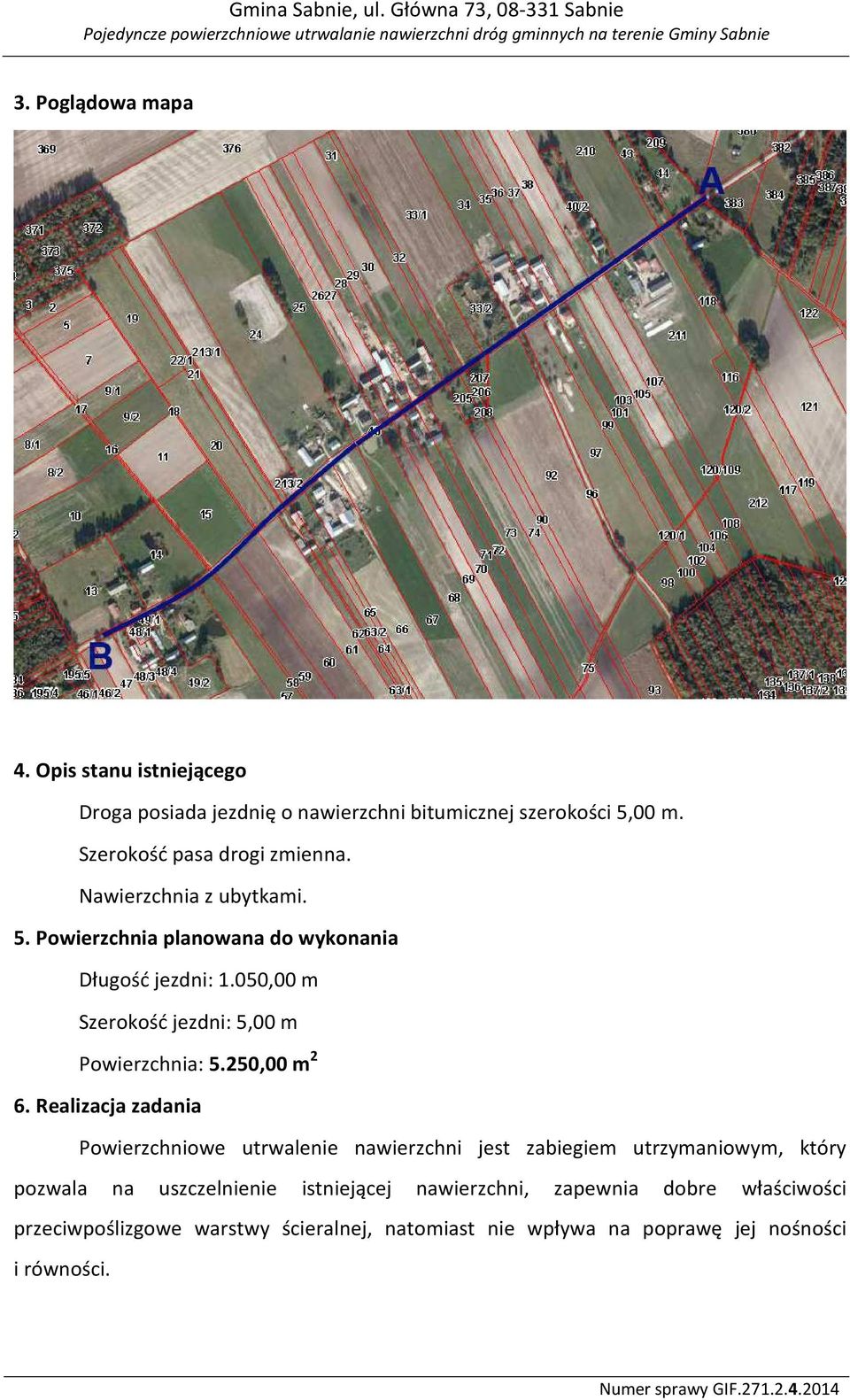

2 3. Poglądowa mapa 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 5,00 m. Szerokość pasa drogi zmienna. Nawierzchnia z ubytkami. 5. Powierzchnia planowana do wykonania Długość jezdni: 1.050,00 m Szerokość jezdni: 5,00 m Powierzchnia: 5.250,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości.

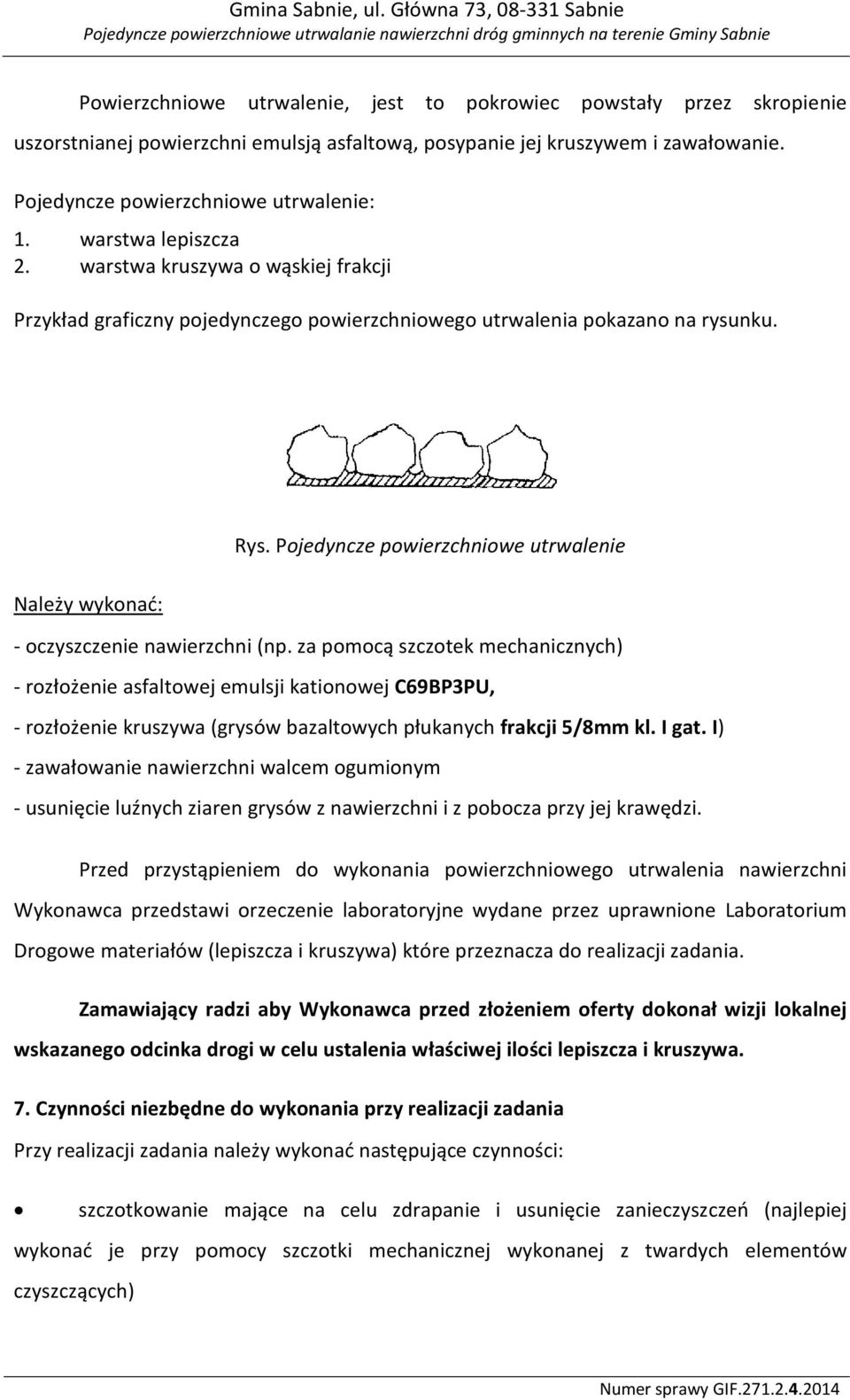

3 Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących)

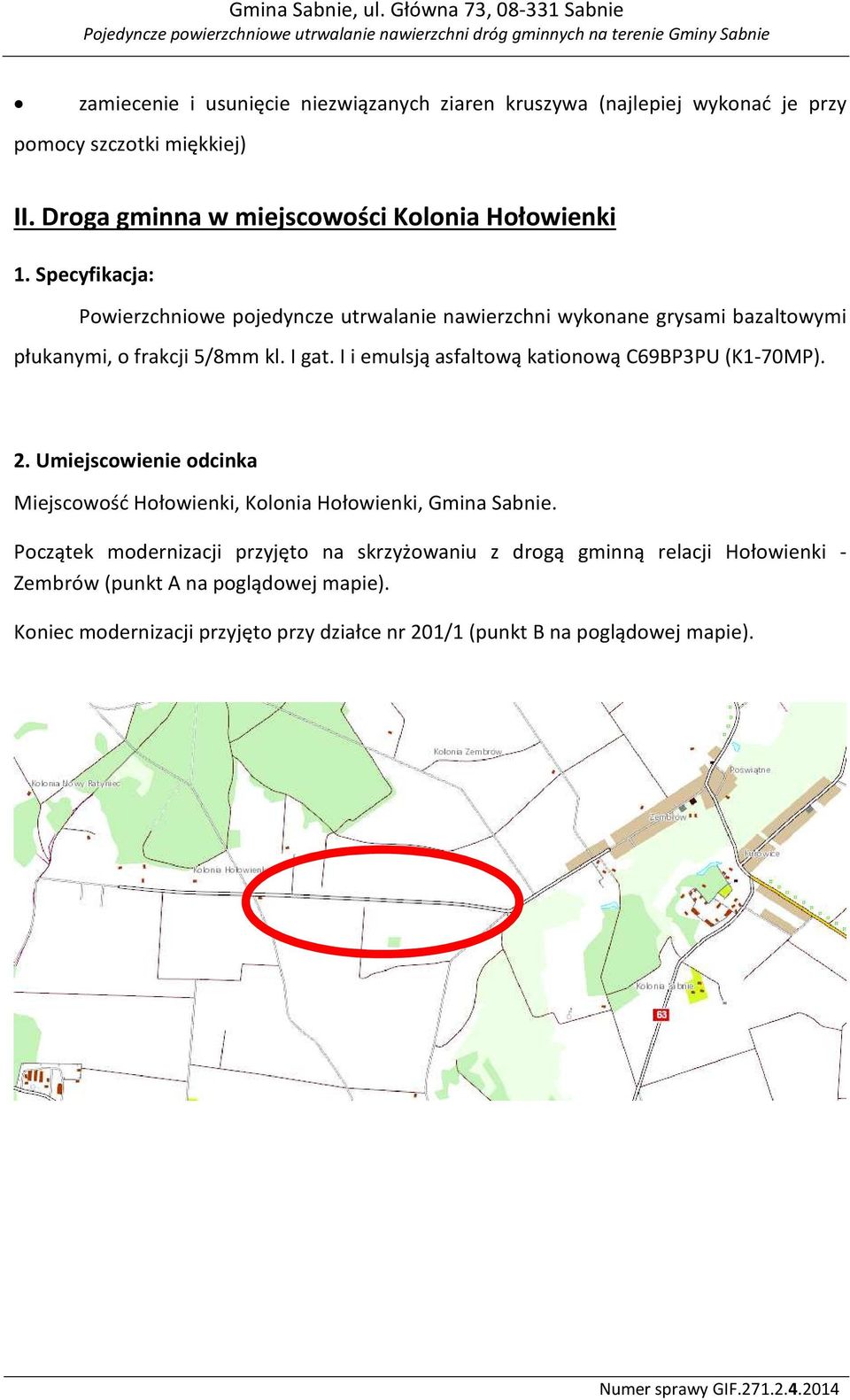

4 zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) II. Droga gminna w miejscowości Kolonia Hołowienki 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Hołowienki, Kolonia Hołowienki, Gmina Sabnie. Początek modernizacji przyjęto na skrzyżowaniu z drogą gminną relacji Hołowienki - Zembrów (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 201/1 (punkt B na poglądowej mapie).

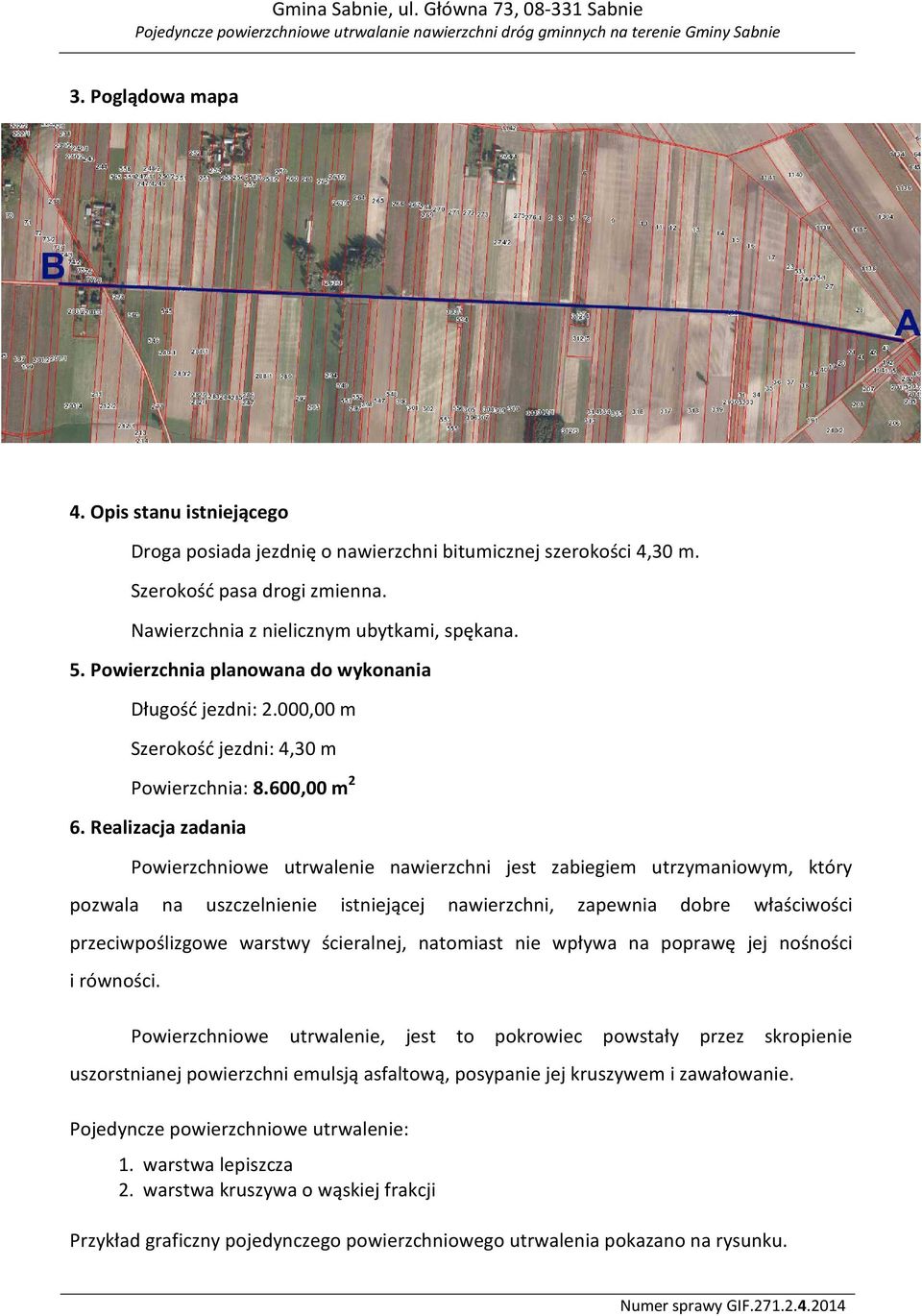

5 3. Poglądowa mapa 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 4,30 m. Szerokość pasa drogi zmienna. Nawierzchnia z nielicznym ubytkami, spękana. 5. Powierzchnia planowana do wykonania Długość jezdni: 2.000,00 m Szerokość jezdni: 4,30 m Powierzchnia: 8.600,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku.

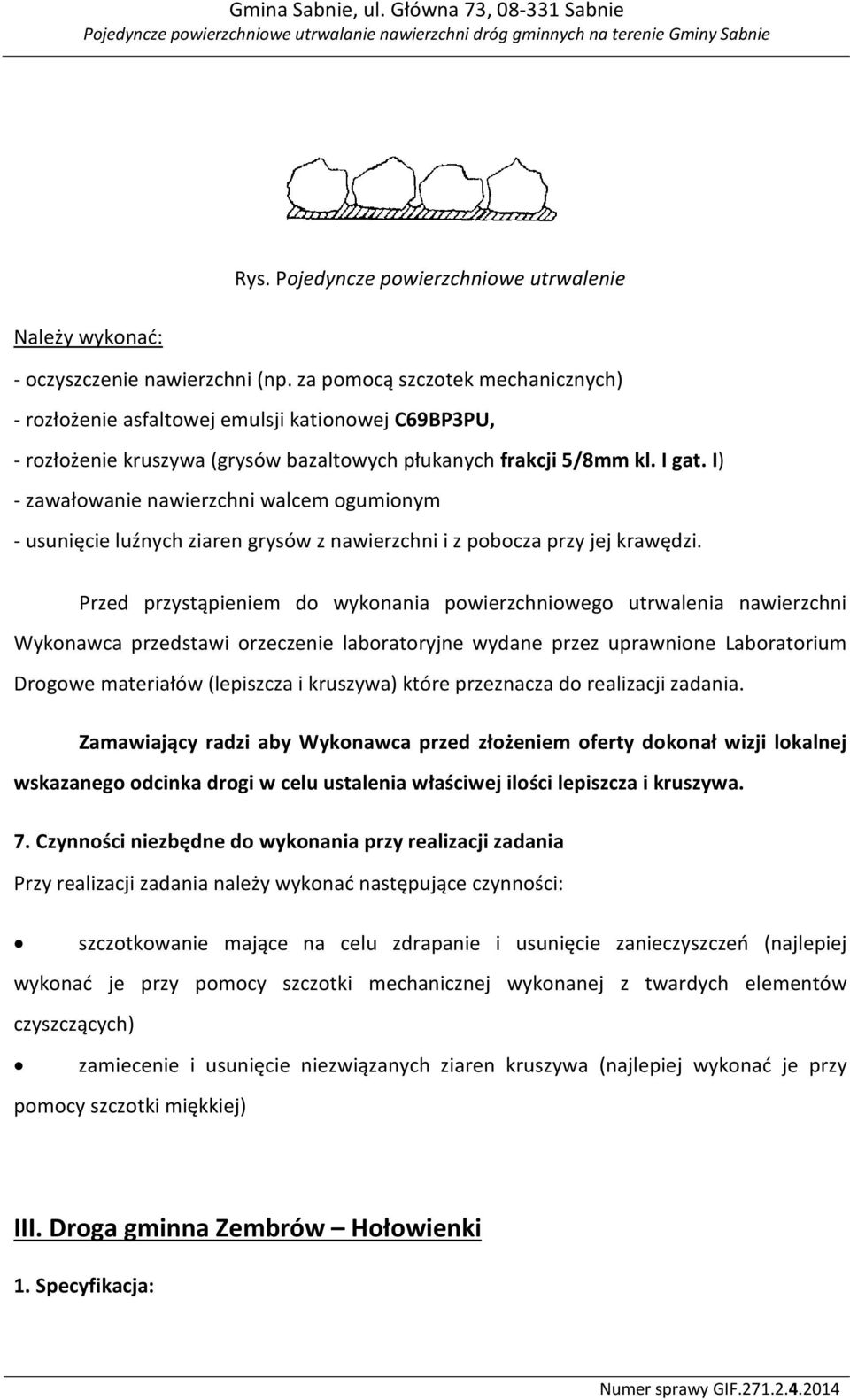

6 Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) III. Droga gminna Zembrów Hołowienki 1. Specyfikacja:

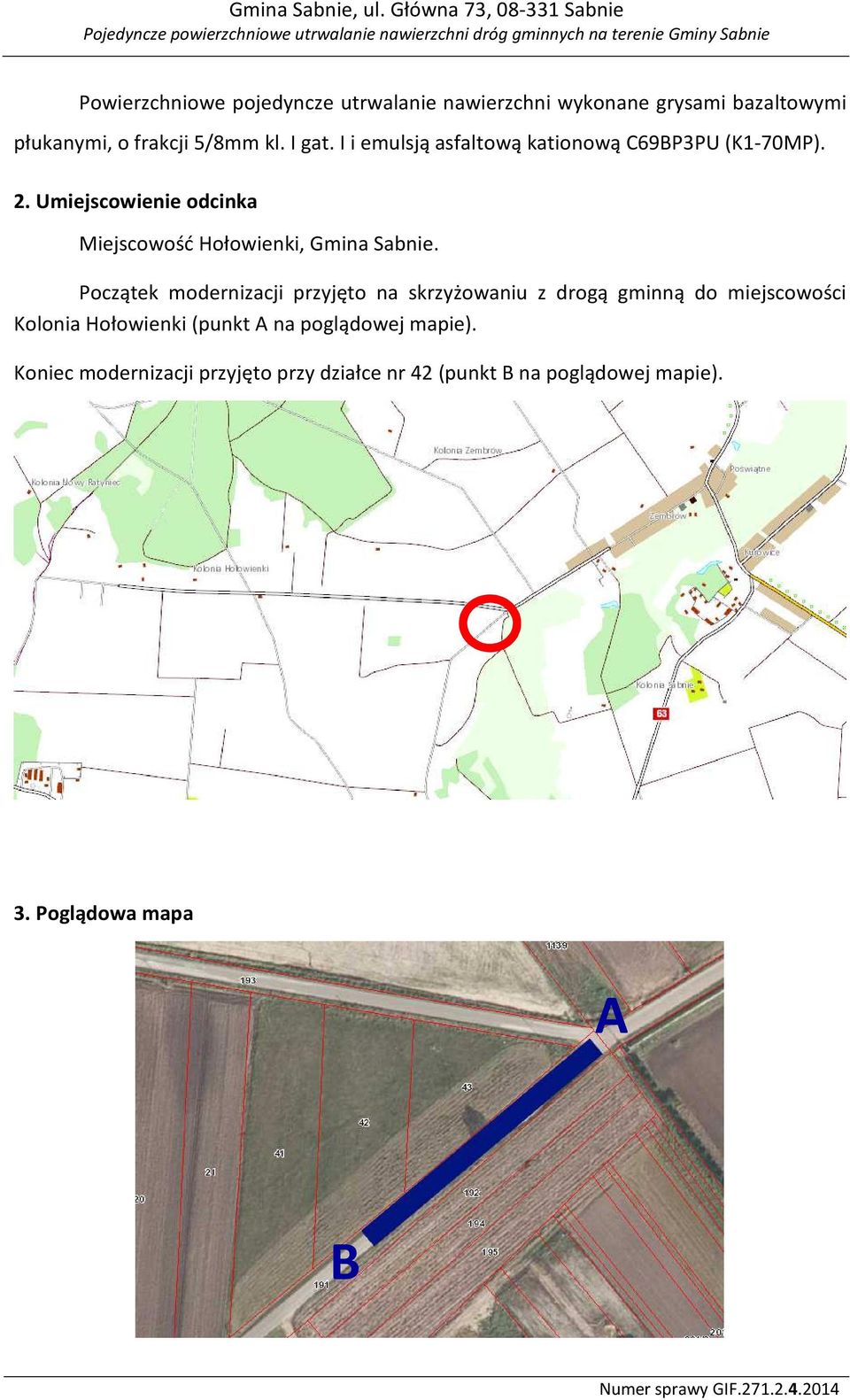

7 Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Hołowienki, Gmina Sabnie. Początek modernizacji przyjęto na skrzyżowaniu z drogą gminną do miejscowości Kolonia Hołowienki (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 42 (punkt B na poglądowej mapie). 3. Poglądowa mapa A B

8 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 4,50 m. Szerokość pasa drogi zmienna. Nawierzchnia z licznymi ubytkami. 5. Powierzchnia planowana do wykonania Długość jezdni: 100,00 m Szerokość jezdni: 4,50 m Powierzchnia: 450,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym

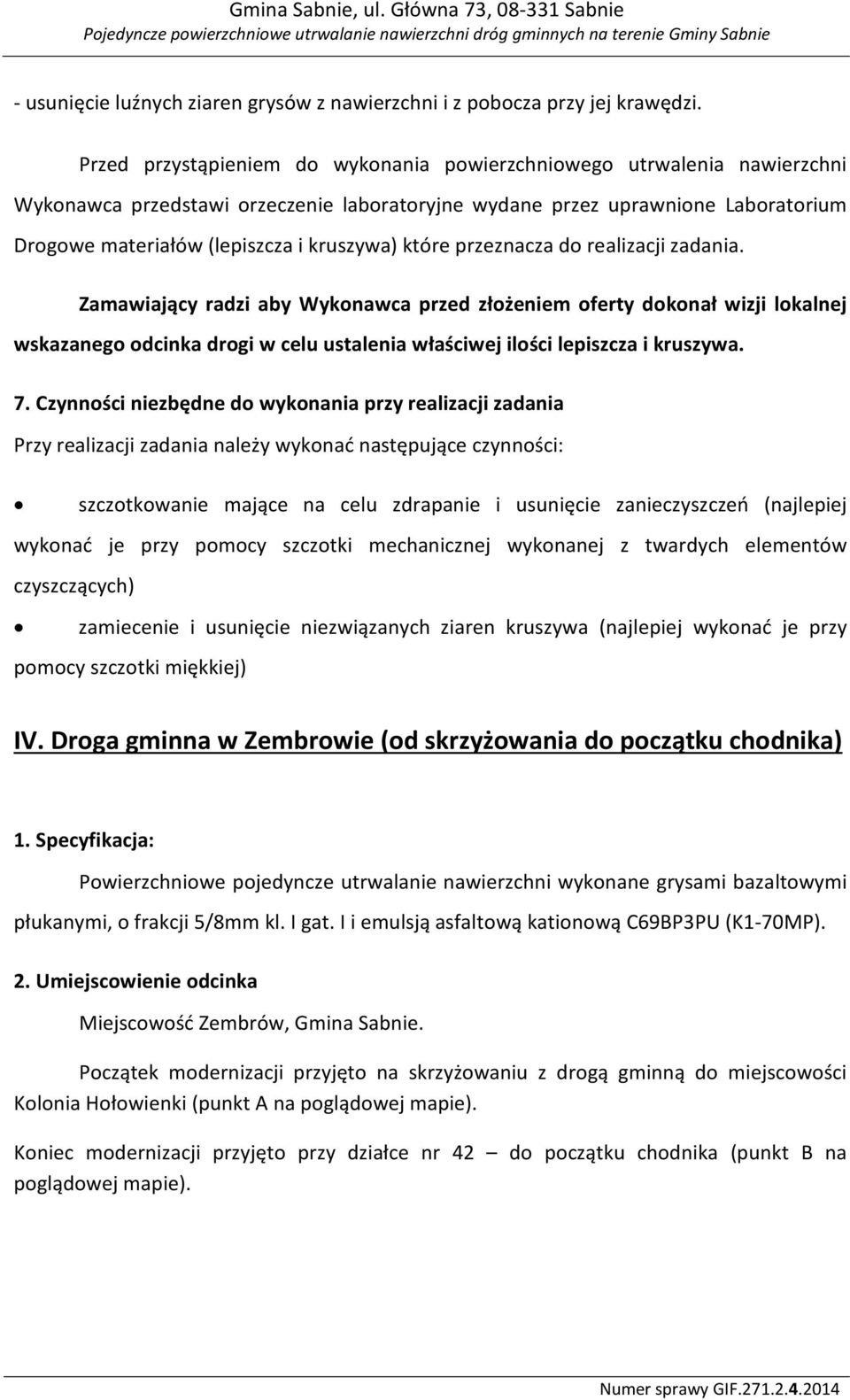

9 - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) IV. Droga gminna w Zembrowie (od skrzyżowania do początku chodnika) 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Zembrów, Gmina Sabnie. Początek modernizacji przyjęto na skrzyżowaniu z drogą gminną do miejscowości Kolonia Hołowienki (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 42 do początku chodnika (punkt B na poglądowej mapie).

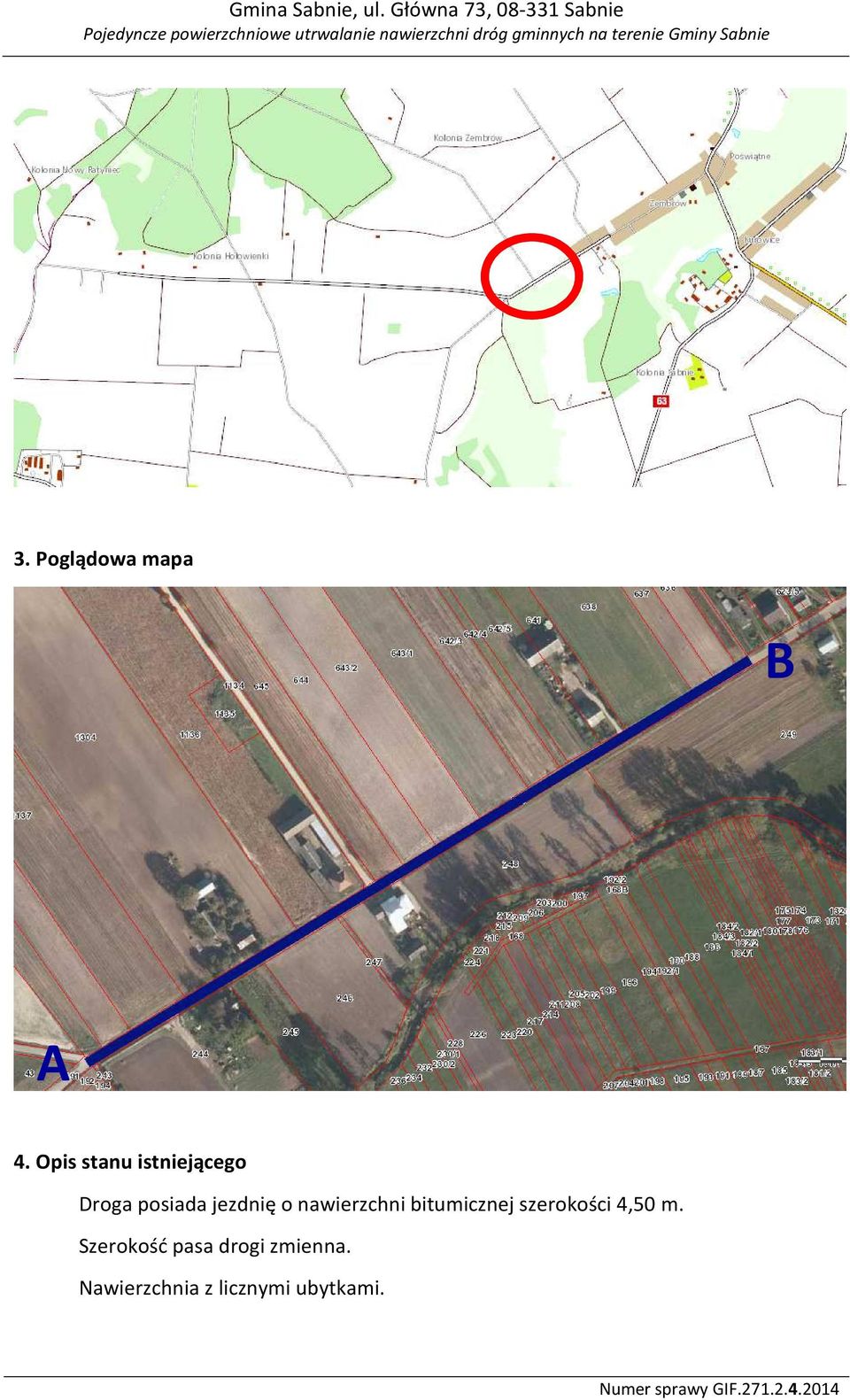

10 3. Poglądowa mapa B A 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 4,50 m. Szerokość pasa drogi zmienna. Nawierzchnia z licznymi ubytkami.

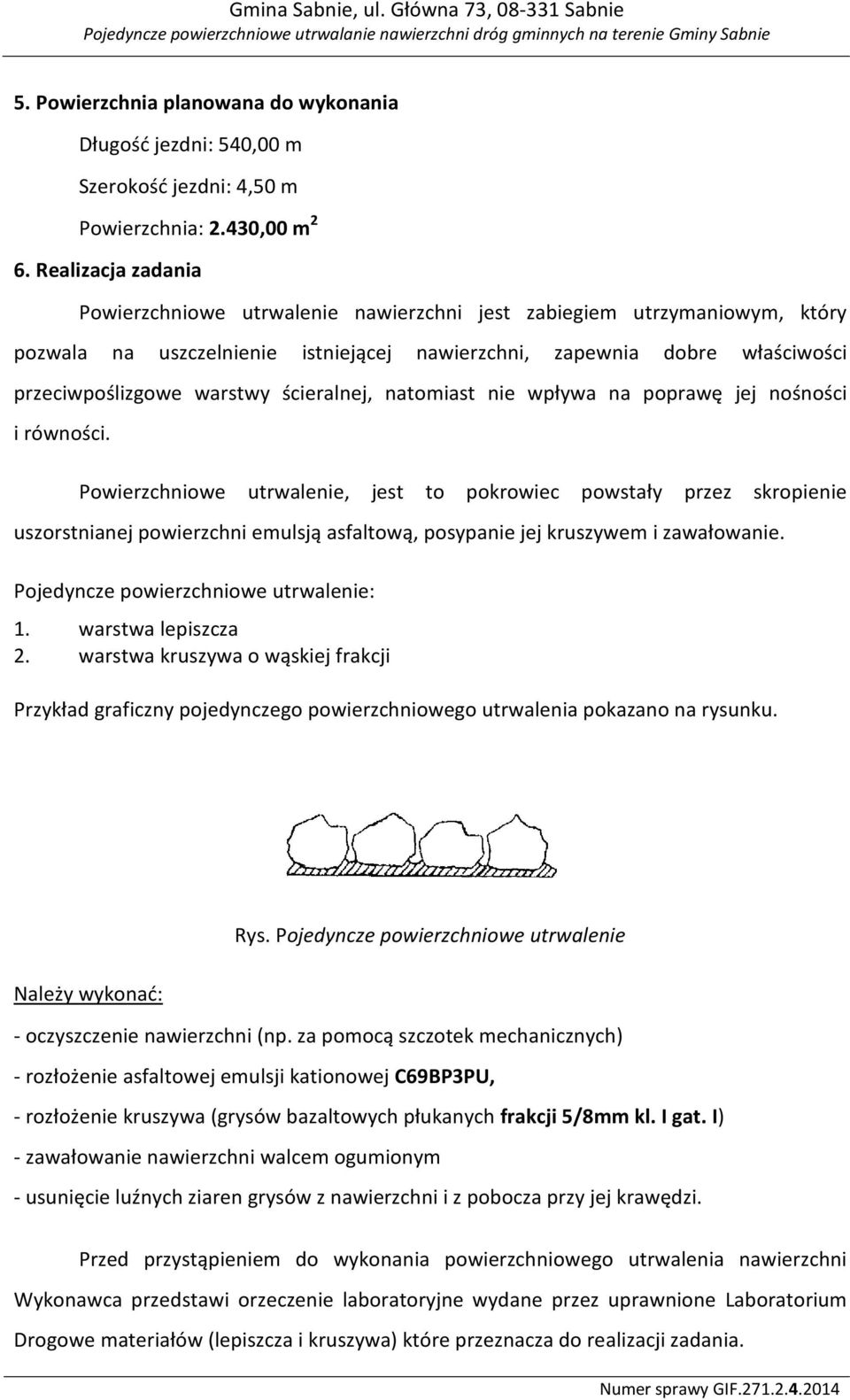

11 5. Powierzchnia planowana do wykonania Długość jezdni: 540,00 m Szerokość jezdni: 4,50 m Powierzchnia: 2.430,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania.

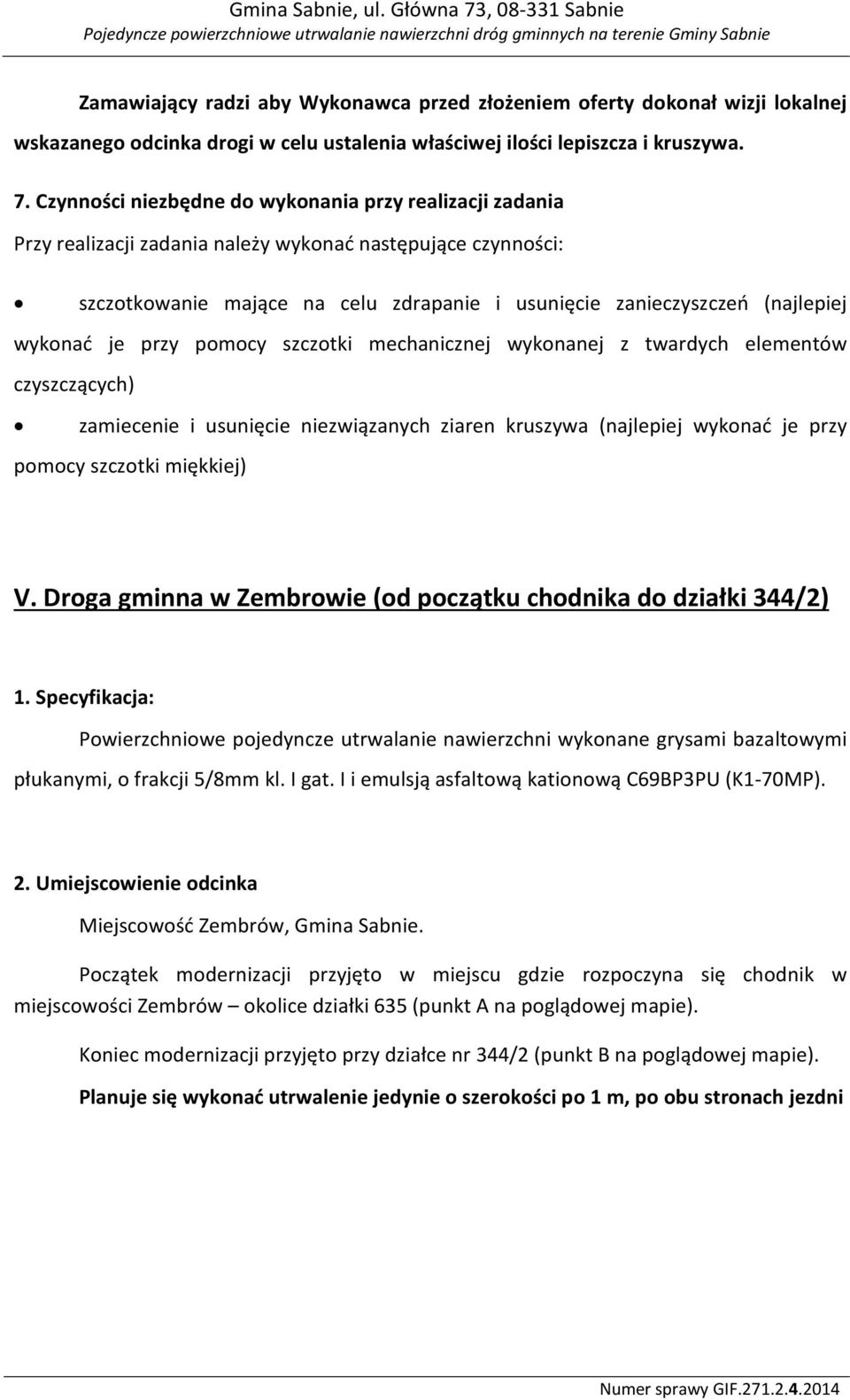

12 Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) V. Droga gminna w Zembrowie (od początku chodnika do działki 344/2) 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Zembrów, Gmina Sabnie. Początek modernizacji przyjęto w miejscu gdzie rozpoczyna się chodnik w miejscowości Zembrów okolice działki 635 (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 344/2 (punkt B na poglądowej mapie). Planuje się wykonać utrwalenie jedynie o szerokości po 1 m, po obu stronach jezdni

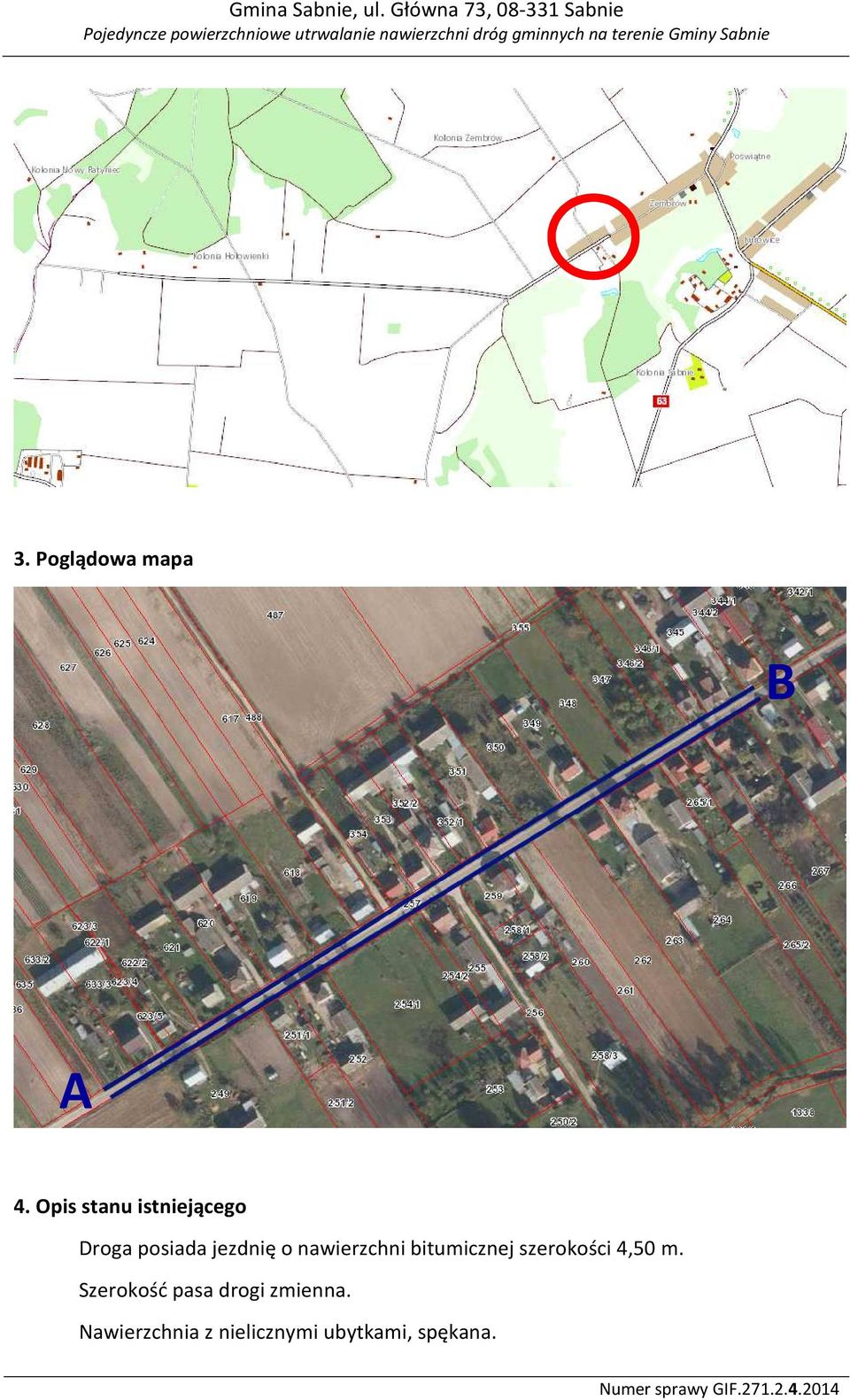

13 3. Poglądowa mapa B A 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 4,50 m. Szerokość pasa drogi zmienna. Nawierzchnia z nielicznymi ubytkami, spękana.

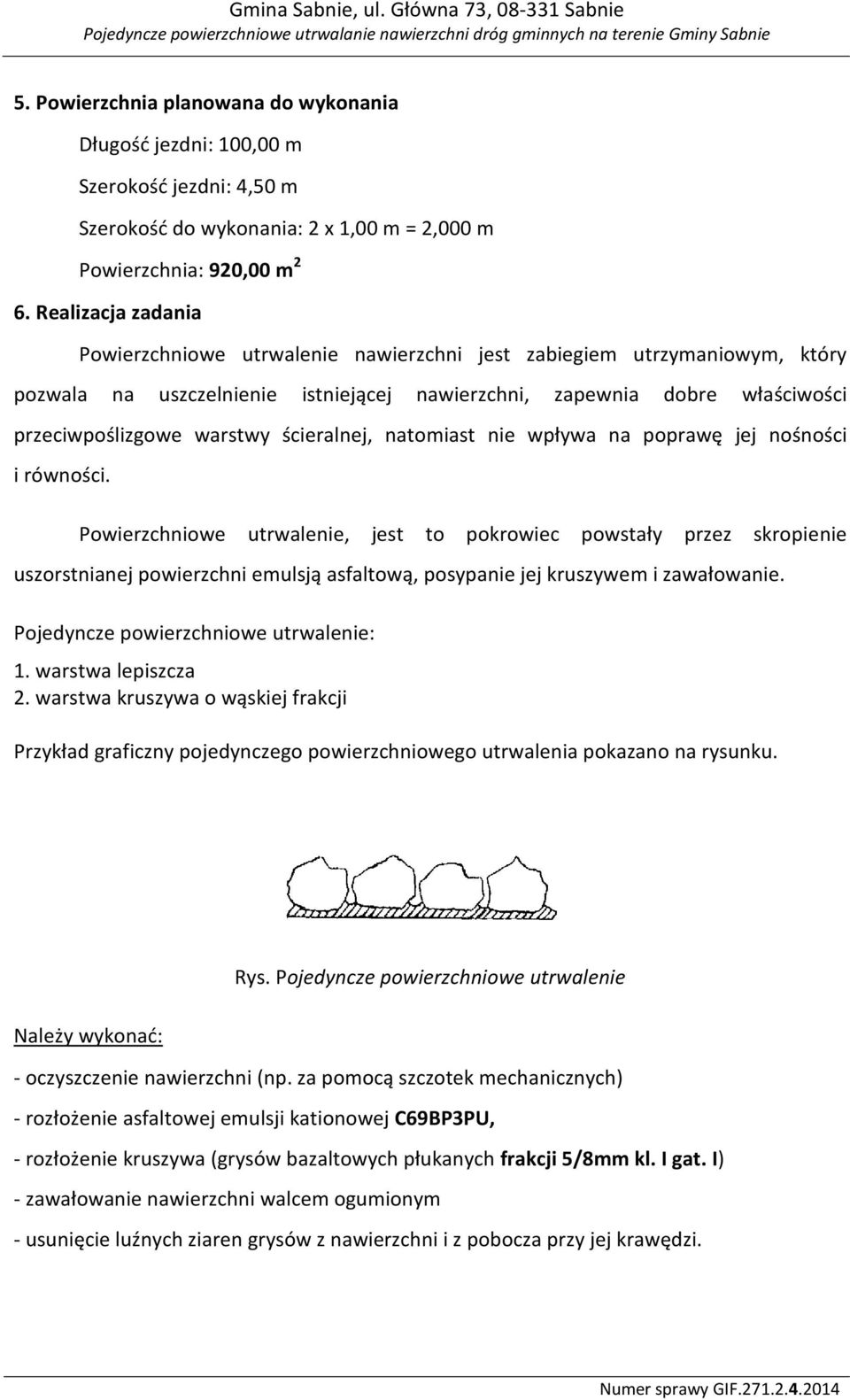

14 5. Powierzchnia planowana do wykonania Długość jezdni: 100,00 m Szerokość jezdni: 4,50 m Szerokość do wykonania: 2 x 1,00 m = 2,000 m Powierzchnia: 920,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi.

15 Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) VI. Droga gminna Kupientyn Nieciecz Włościańska 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Kupientyn, Kupientyn-Kolonia, Gmina Sabnie. Początek modernizacji przyjęto na skrzyżowaniu z drogą krajową nr 63 (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 42 (punkt B na poglądowej mapie).

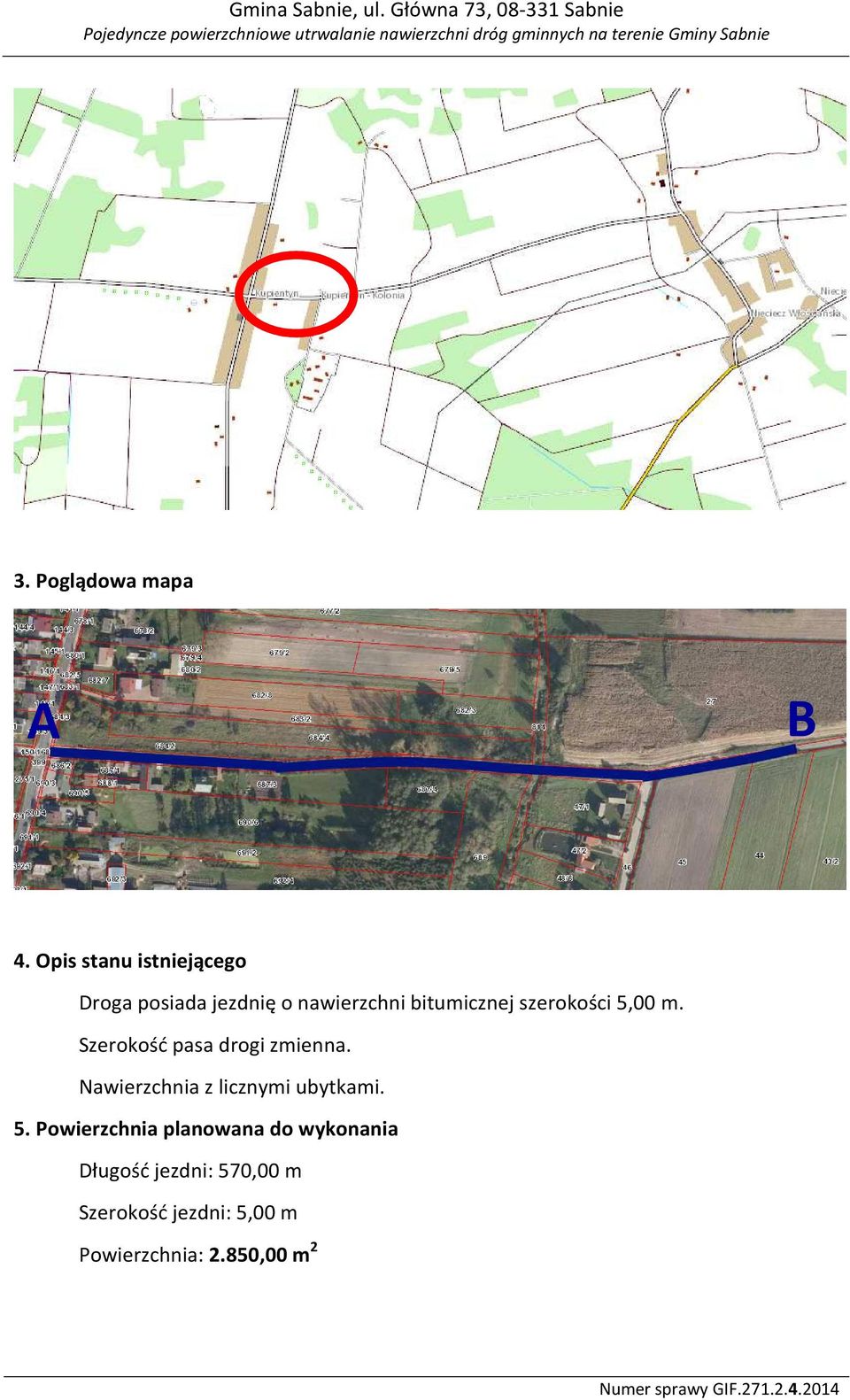

16 3. Poglądowa mapa A B 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 5,00 m. Szerokość pasa drogi zmienna. Nawierzchnia z licznymi ubytkami. 5. Powierzchnia planowana do wykonania Długość jezdni: 570,00 m Szerokość jezdni: 5,00 m Powierzchnia: 2.850,00 m 2

17 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa.

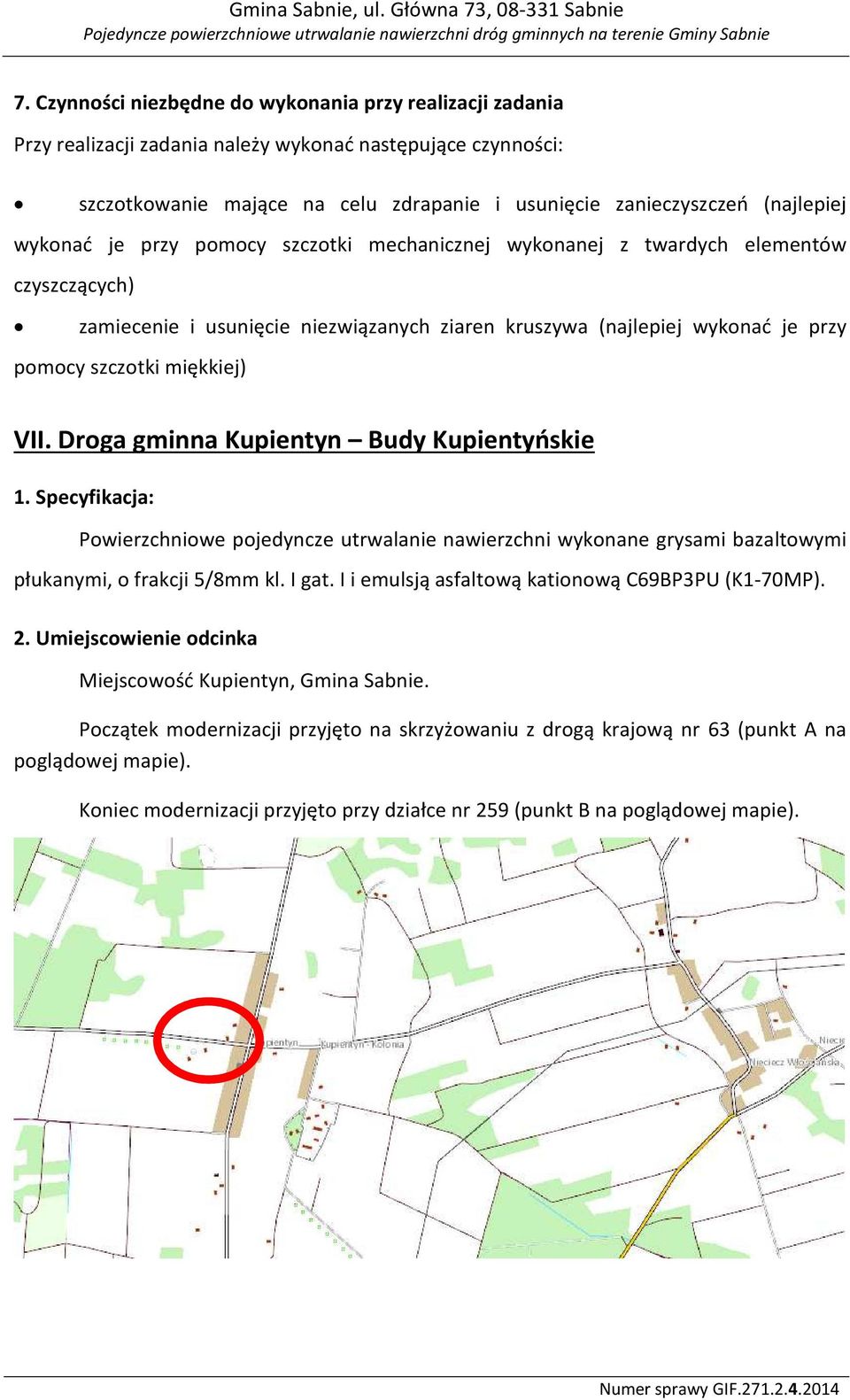

18 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) VII. Droga gminna Kupientyn Budy Kupientyńskie 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Kupientyn, Gmina Sabnie. Początek modernizacji przyjęto na skrzyżowaniu z drogą krajową nr 63 (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy działce nr 259 (punkt B na poglądowej mapie).

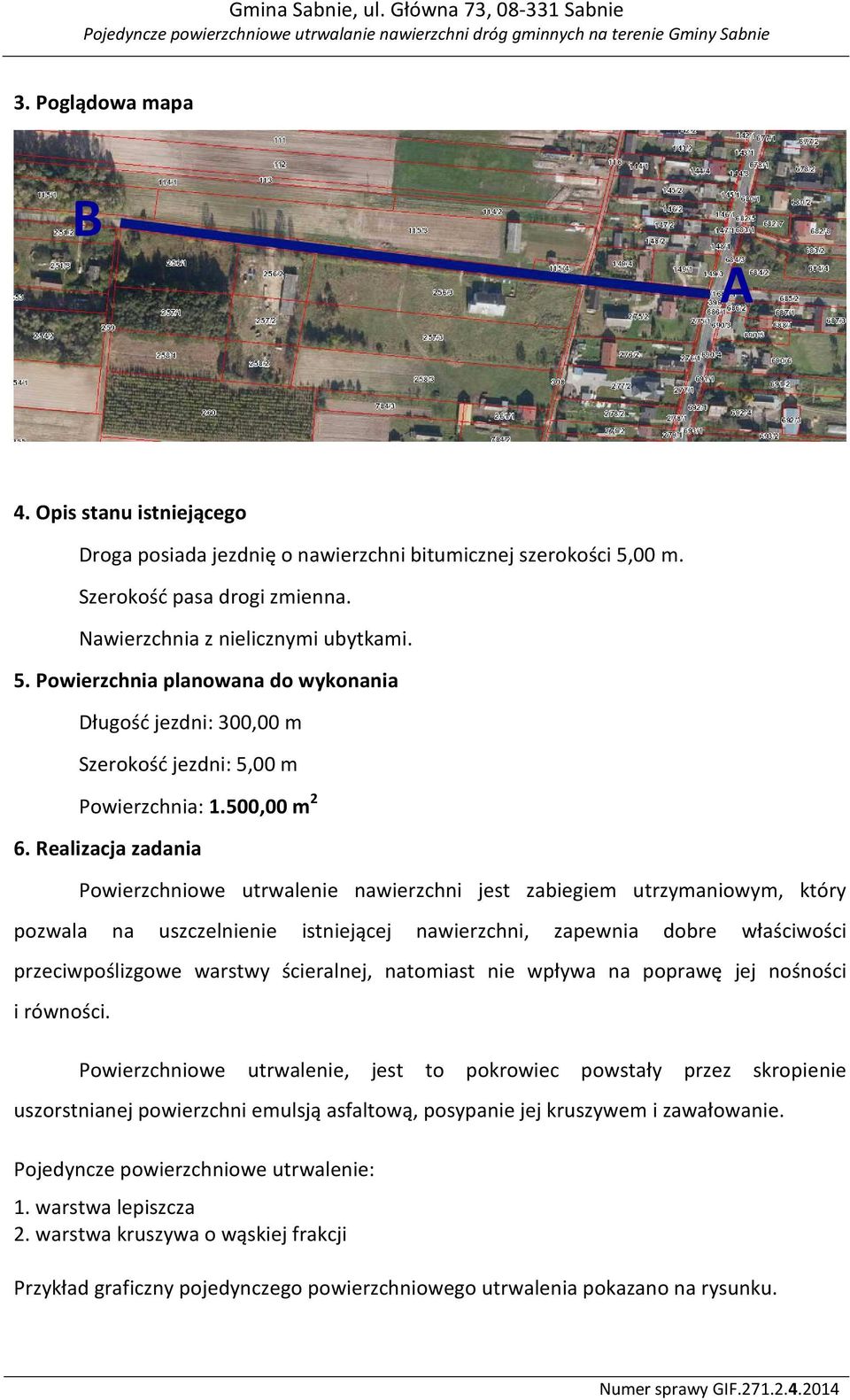

19 3. Poglądowa mapa B A 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 5,00 m. Szerokość pasa drogi zmienna. Nawierzchnia z nielicznymi ubytkami. 5. Powierzchnia planowana do wykonania Długość jezdni: 300,00 m Szerokość jezdni: 5,00 m Powierzchnia: 1.500,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku.

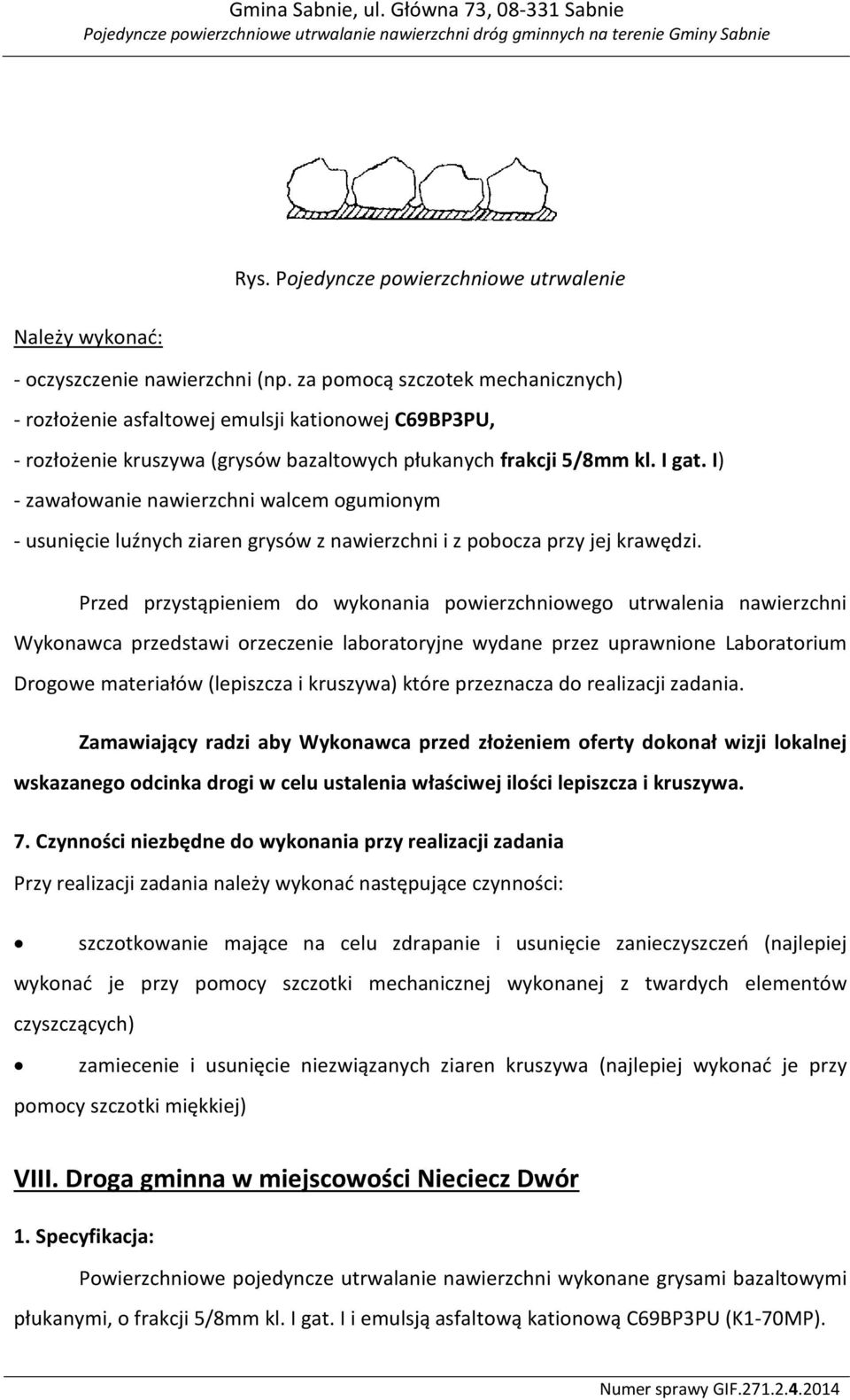

20 Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) VIII. Droga gminna w miejscowości Nieciecz Dwór 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP).

21 2. Umiejscowienie odcinka Miejscowość Nieciecz-Dwór, Gmina Sabnie. Początek modernizacji przyjęto na mostku na cieku wodnym w pobliżu dawnego budynku remizy strażackiej (punkt A na poglądowej mapie). Koniec modernizacji przyjęto na drodze gminnej nr działki 41 (punkt B na poglądowej mapie). 3. Poglądowa mapa A B

22 4. Opis stanu istniejącego Droga posiada w większości jezdnię o nawierzchni bitumicznej szerokości 4,00 m. Na długości 40 metrów istnieje nawierzchnia betonowa, bardzo nierówna. Szerokość pasa drogi stała. Nawierzchnia z nielicznymi ubytkami. 5. Powierzchnia planowana do wykonania Długość jezdni: 400,00 m Szerokość jezdni: 4,00 m Powierzchnia: 1.600,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU,

23 - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi. Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej) IX. Droga gminna w Grodzisku 1. Specyfikacja: Powierzchniowe pojedyncze utrwalanie nawierzchni wykonane grysami bazaltowymi płukanymi, o frakcji 5/8mm kl. I gat. I i emulsją asfaltową kationową C69BP3PU (K1-70MP). 2. Umiejscowienie odcinka Miejscowość Grodzisk, Gmina Sabnie. Początek modernizacji przyjęto przy drodze powiatowej, w pobliżu sklepu (punkt A na poglądowej mapie). Koniec modernizacji przyjęto przy drodze gminnej numer działki 266 (punkt B na poglądowej mapie) oraz przy wjeździe do tartaku (punkt c na poglądowej mapie).

24 3. Poglądowa mapa A B C 4. Opis stanu istniejącego Droga posiada jezdnię o nawierzchni bitumicznej szerokości 4,00 m. Szerokość pasa drogi zmienna. Nawierzchnia z nielicznymi ubytkami.

25 5. Powierzchnia planowana do wykonania Długość jezdni: 250,00 m + 150,00 m = 400,00 m Szerokość jezdni: 4,00 m Powierzchnia: 1.600,00 m 2 6. Realizacja zadania Powierzchniowe utrwalenie nawierzchni jest zabiegiem utrzymaniowym, który pozwala na uszczelnienie istniejącej nawierzchni, zapewnia dobre właściwości przeciwpoślizgowe warstwy ścieralnej, natomiast nie wpływa na poprawę jej nośności i równości. Powierzchniowe utrwalenie, jest to pokrowiec powstały przez skropienie uszorstnianej powierzchni emulsją asfaltową, posypanie jej kruszywem i zawałowanie. Pojedyncze powierzchniowe utrwalenie: 1. warstwa lepiszcza 2. warstwa kruszywa o wąskiej frakcji Przykład graficzny pojedynczego powierzchniowego utrwalenia pokazano na rysunku. Rys. Pojedyncze powierzchniowe utrwalenie Należy wykonać: - oczyszczenie nawierzchni (np. za pomocą szczotek mechanicznych) - rozłożenie asfaltowej emulsji kationowej C69BP3PU, - rozłożenie kruszywa (grysów bazaltowych płukanych frakcji 5/8mm kl. I gat. I) - zawałowanie nawierzchni walcem ogumionym - usunięcie luźnych ziaren grysów z nawierzchni i z pobocza przy jej krawędzi.

26 Przed przystąpieniem do wykonania powierzchniowego utrwalenia nawierzchni Wykonawca przedstawi orzeczenie laboratoryjne wydane przez uprawnione Laboratorium Drogowe materiałów (lepiszcza i kruszywa) które przeznacza do realizacji zadania. Zamawiający radzi aby Wykonawca przed złożeniem oferty dokonał wizji lokalnej wskazanego odcinka drogi w celu ustalenia właściwej ilości lepiszcza i kruszywa. 7. Czynności niezbędne do wykonania przy realizacji zadania Przy realizacji zadania należy wykonać następujące czynności: szczotkowanie mające na celu zdrapanie i usunięcie zanieczyszczeń (najlepiej wykonać je przy pomocy szczotki mechanicznej wykonanej z twardych elementów czyszczących) zamiecenie i usunięcie niezwiązanych ziaren kruszywa (najlepiej wykonać je przy pomocy szczotki miękkiej)
