2 Systemy solarne Roth... nowoczesna technika wykorzystywania promieni słonecznych Energia ze słońca Słońce przenosi na kulę ziemską olbrzymią ilość energii. W ciągu każdej pół godziny docierają na nasz glob promienie słoneczne mogące pokryć całoroczne światowe zapotrzebowanie na energię. Powierzchnia kolektorów istniejących na świecie instalacji solarnych wykorzystujących energię słoneczną przekracza miliony m 2. Również firma Roth poczyniła wielki krok w przyszłość proponując nowe urządzenia solarne, będące optymalnym uzupełnieniem wcześniejszych wypróbowanych systemów grzewczych Roth. Technologia jest zupełnie nowa, sprawdzone są natomiast wysokie standardy, z których znana jest firma Roth. Urządzenia solarne firmy Roth tworzą kompleksowe i wydajne systemy. Z ich pomocą, przy właściwym skonfigurowaniu poszczególnych elementów składowych instalacji solarnej, możliwe jest pokrycie do 70 % rocznego zapotrzebowania na energię niezbędną do przygotowania ciepłej wody użytkowej w domku jednorodzinnym. System solarny, w połączeniu z systemem ogrzewania podłogowego Roth, pozwala doskonale wykorzystać zgromadzoną w celu wspomagania ogrzewania energię słoneczną. Wypróbowana współpraca z firmą Roth to fachowe doradztwo we wszelkich sprawach technicznych i handlowych, sprawna logistyka zapewniająca niezawodną dostawę oraz zaopatrywanie w części zamienne, odpowiednie szkolenia dla projektantów, handlowców i instalatorów oraz serwis telefoniczny w formie infolinii. 2

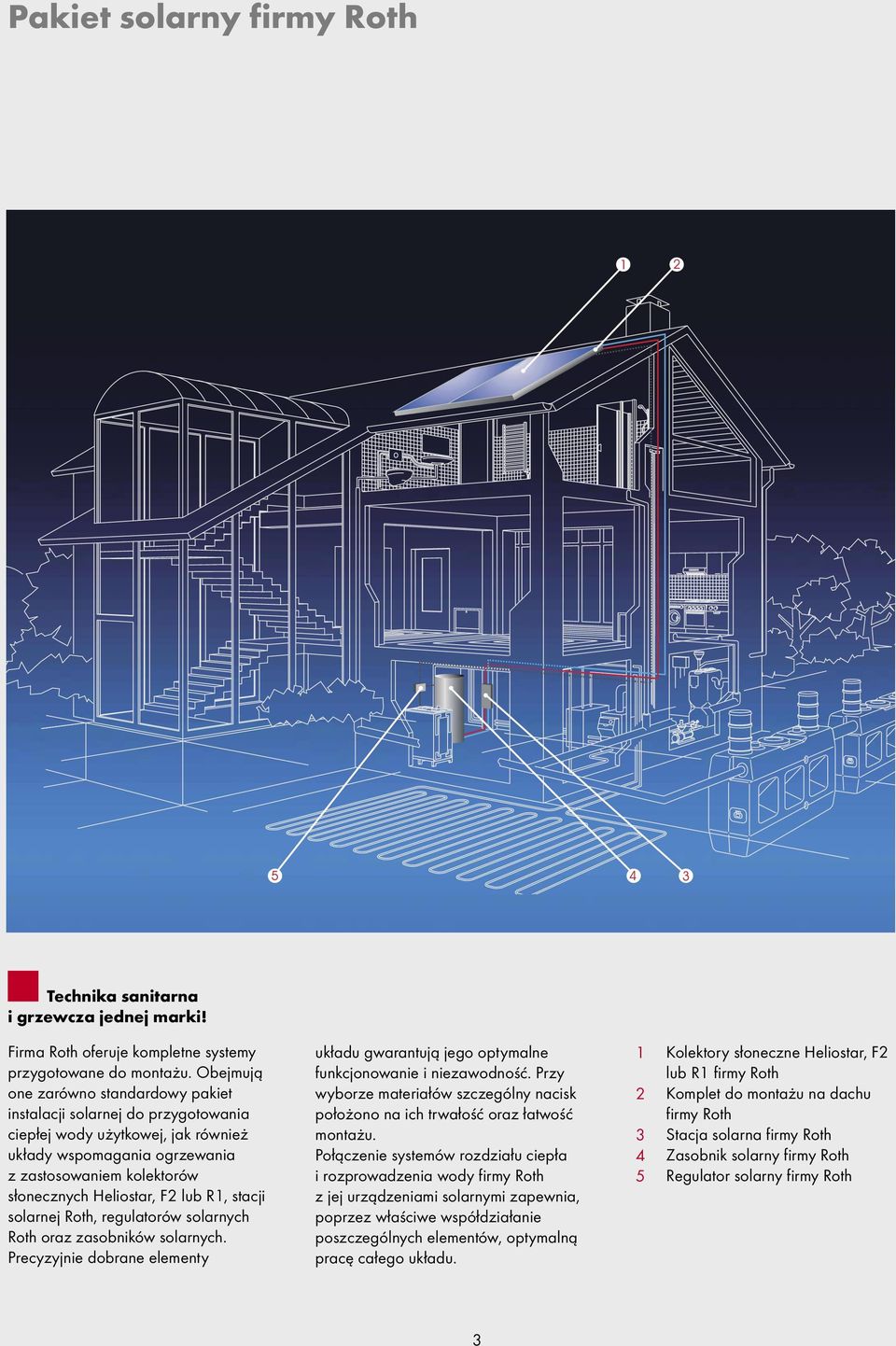

3 Pakiet solarny firmy Roth Technika sanitarna i grzewcza jednej marki! Firma Roth oferuje kompletne systemy przygotowane do montażu. Obejmują one zarówno standardowy pakiet instalacji solarnej do przygotowania ciepłej wody użytkowej, jak również układy wspomagania ogrzewania z zastosowaniem kolektorów słonecznych Heliostar, F2 lub R1, stacji solarnej Roth, regulatorów solarnych Roth oraz zasobników solarnych. Precyzyjnie dobrane elementy układu gwarantują jego optymalne funkcjonowanie i niezawodność. Przy wyborze materiałów szczególny nacisk położono na ich trwałość oraz łatwość montażu. Połączenie systemów rozdziału ciepła i rozprowadzenia wody firmy Roth z jej urządzeniami solarnymi zapewnia, poprzez właściwe współdziałanie poszczególnych elementów, optymalną pracę całego układu Kolektory słoneczne Heliostar, F2 lub R1 firmy Roth Komplet do montażu na dachu firmy Roth Stacja solarna firmy Roth Zasobnik solarny firmy Roth Regulator solarny firmy Roth 3

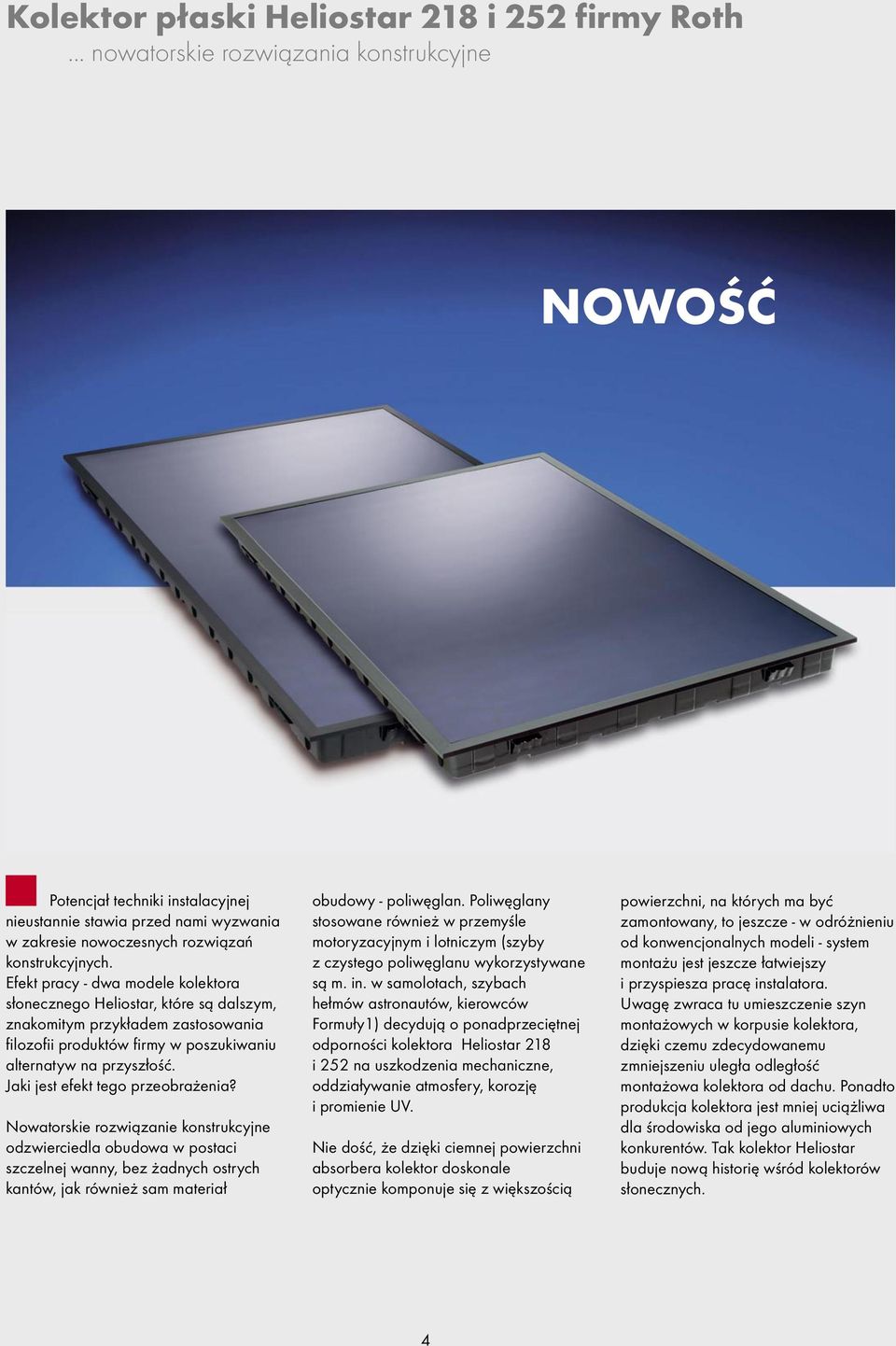

4 Kolektor płaski Heliostar 218 i 252 firmy Roth... nowatorskie rozwiązania konstrukcyjne NOWOŚĆ Potencjał techniki instalacyjnej nieustannie stawia przed nami wyzwania w zakresie nowoczesnych rozwiązań konstrukcyjnych. Efekt pracy - dwa modele kolektora słonecznego Heliostar, które są dalszym, znakomitym przykładem zastosowania filozofii produktów firmy w poszukiwaniu alternatyw na przyszłość. Jaki jest efekt tego przeobrażenia? Nowatorskie rozwiązanie konstrukcyjne odzwierciedla obudowa w postaci szczelnej wanny, bez żadnych ostrych kantów, jak również sam materiał obudowy - poliwęglan. Poliwęglany stosowane również w przemyśle motoryzacyjnym i lotniczym (szyby z czystego poliwęglanu wykorzystywane są m. in. w samolotach, szybach hełmów astronautów, kierowców Formuły1) decydują o ponadprzeciętnej odporności kolektora Heliostar 218 i 252 na uszkodzenia mechaniczne, oddziaływanie atmosfery, korozję i promienie UV. Nie dość, że dzięki ciemnej powierzchni absorbera kolektor doskonale optycznie komponuje się z większością powierzchni, na których ma być zamontowany, to jeszcze - w odróżnieniu od konwencjonalnych modeli - system montażu jest jeszcze łatwiejszy i przyspiesza pracę instalatora. Uwagę zwraca tu umieszczenie szyn montażowych w korpusie kolektora, dzięki czemu zdecydowanemu zmniejszeniu uległa odległość montażowa kolektora od dachu. Ponadto produkcja kolektora jest mniej uciążliwa dla środowiska od jego aluminiowych konkurentów. Tak kolektor Heliostar buduje nową historię wśród kolektorów słonecznych. 4

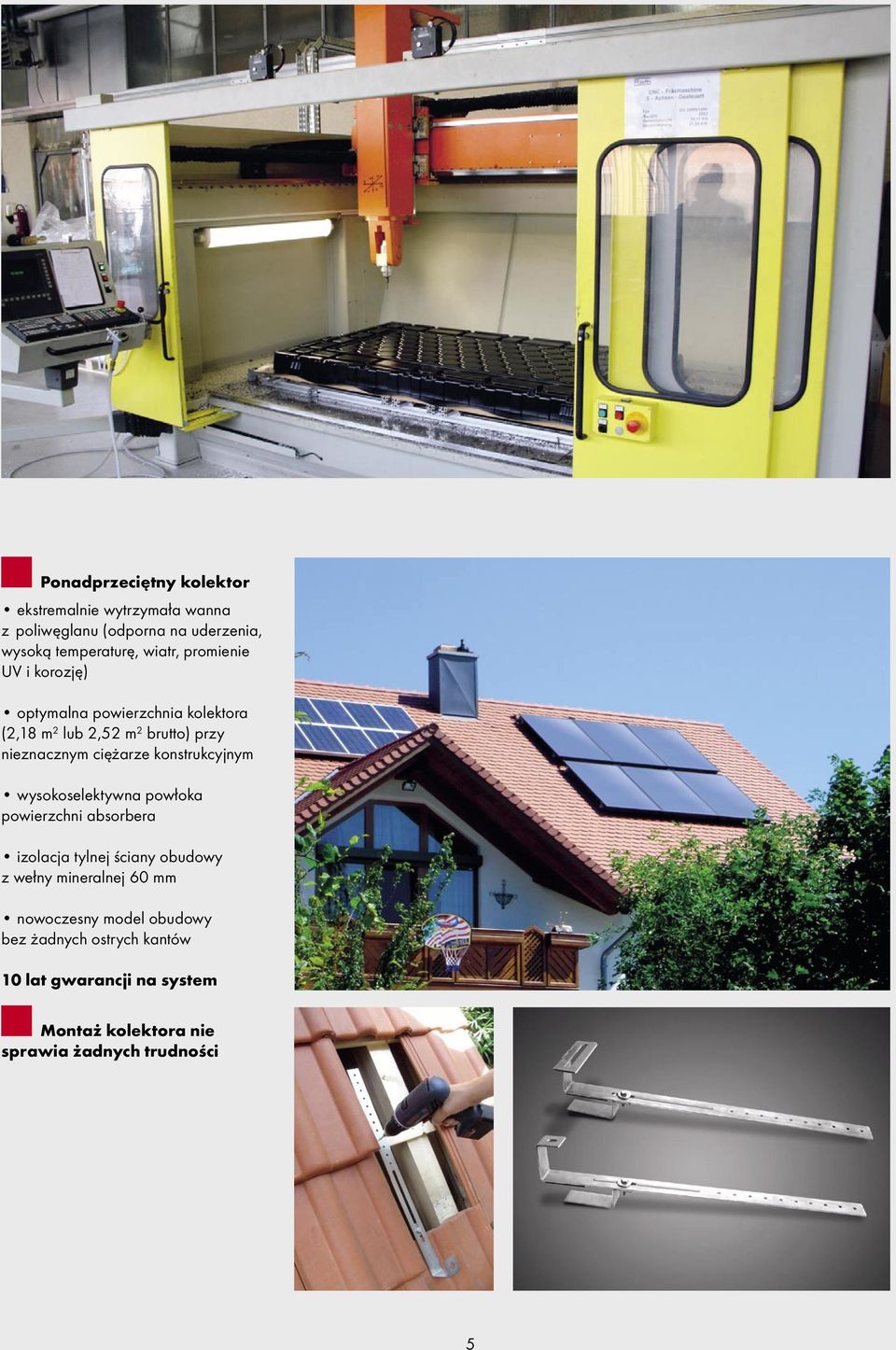

5 Ponadprzeciętny kolektor ekstremalnie wytrzymała wanna z poliwęglanu (odporna na uderzenia, wysoką temperaturę, wiatr, promienie UV i korozję) optymalna powierzchnia kolektora (2,18 m 2 lub 2,52 m 2 brutto) przy nieznacznym ciężarze konstrukcyjnym wysokoselektywna powłoka powierzchni absorbera izolacja tylnej ściany obudowy z wełny mineralnej 60 mm nowoczesny model obudowy bez żadnych ostrych kantów 10 lat gwarancji na system Montaż kolektora nie sprawia żadnych trudności 5

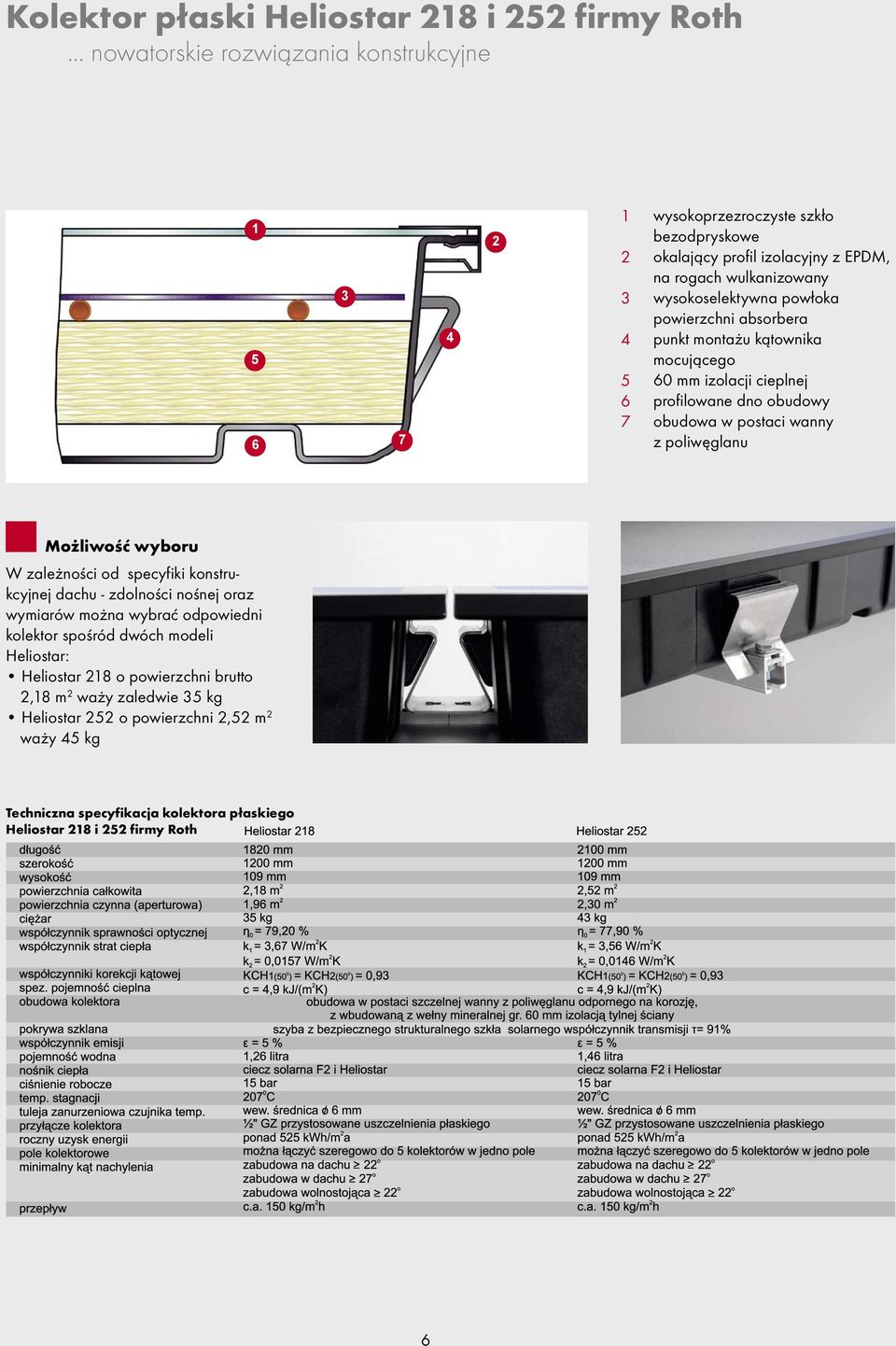

6 Kolektor płaski Heliostar 218 i 252 firmy Roth... nowatorskie rozwiązania konstrukcyjne wysokoprzezroczyste szkło bezodpryskowe okalający profil izolacyjny z EPDM, na rogach wulkanizowany wysokoselektywna powłoka powierzchni absorbera punkt montażu kątownika mocującego 60 mm izolacji cieplnej profilowane dno obudowy obudowa w postaci wanny z poliwęglanu Możliwość wyboru W zależności od specyfiki konstrukcyjnej dachu - zdolności nośnej oraz wymiarów można wybrać odpowiedni kolektor spośród dwóch modeli Heliostar: Heliostar 218 o powierzchni brutto 2,18 m 2 waży zaledwie 35 kg Heliostar 252 o powierzchni 2,52 m 2 waży 45 kg Techniczna specyfikacja kolektora płaskiego Heliostar 218 i 252 firmy Roth 6

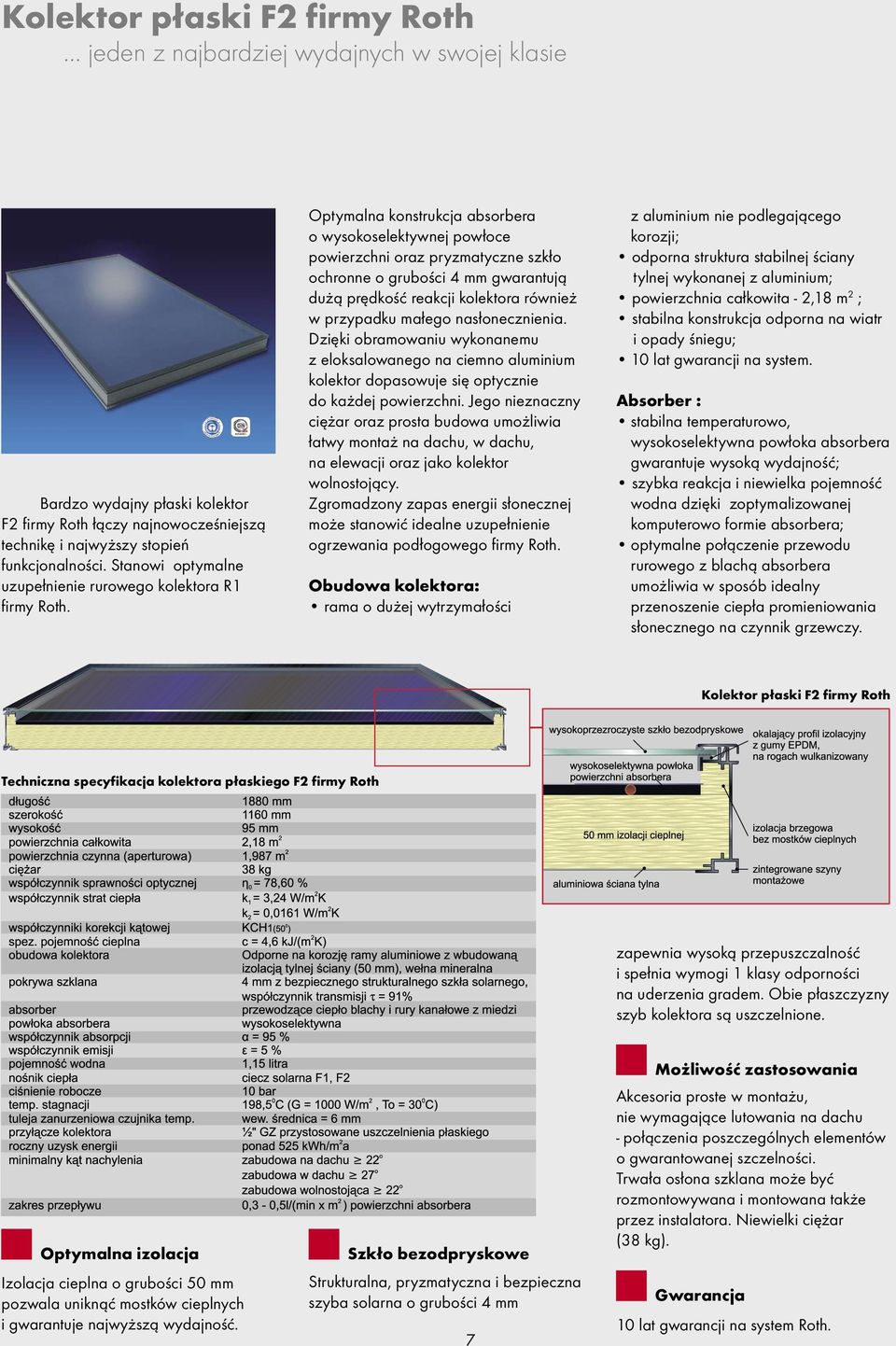

7 Kolektor płaski F2 firmy Roth jeden z najbardziej wydajnych w swojej klasie Bardzo wydajny płaski kolektor F2 firmy Roth łączy najnowocześniejszą technikę i najwyższy stopień funkcjonalności. Stanowi optymalne uzupełnienie rurowego kolektora R1 firmy Roth. Optymalna konstrukcja absorbera o wysokoselektywnej powłoce powierzchni oraz pryzmatyczne szkło ochronne o grubości 4 mm gwarantują dużą prędkość reakcji kolektora również w przypadku małego nasłonecznienia. Dzięki obramowaniu wykonanemu z eloksalowanego na ciemno aluminium kolektor dopasowuje się optycznie do każdej powierzchni. Jego nieznaczny ciężar oraz prosta budowa umożliwia łatwy montaż na dachu, w dachu, na elewacji oraz jako kolektor wolnostojący. Zgromadzony zapas energii słonecznej może stanowić idealne uzupełnienie ogrzewania podłogowego firmy Roth. Obudowa kolektora: rama o dużej wytrzymałości z aluminium nie podlegającego korozji; odporna struktura stabilnej ściany tylnej wykonanej z aluminium; powierzchnia całkowita - 2,18 m 2 ; stabilna konstrukcja odporna na wiatr i opady śniegu; 10 lat gwarancji na system. Absorber : stabilna temperaturowo, wysokoselektywna powłoka absorbera gwarantuje wysoką wydajność; szybka reakcja i niewielka pojemność wodna dzięki zoptymalizowanej komputerowo formie absorbera; optymalne połączenie przewodu rurowego z blachą absorbera umożliwia w sposób idealny przenoszenie ciepła promieniowania słonecznego na czynnik grzewczy. Kolektor płaski F2 firmy Roth Techniczna specyfikacja kolektora płaskiego F2 firmy Roth zapewnia wysoką przepuszczalność i spełnia wymogi 1 klasy odporności na uderzenia gradem. Obie płaszczyzny szyb kolektora są uszczelnione. Optymalna izolacja Izolacja cieplna o grubości 50 mm pozwala uniknąć mostków cieplnych i gwarantuje najwyższą wydajność. Szkło bezodpryskowe Strukturalna, pryzmatyczna i bezpieczna szyba solarna o grubości 4 mm 7 Możliwość zastosowania Akcesoria proste w montażu, nie wymagające lutowania na dachu - połączenia poszczególnych elementów o gwarantowanej szczelności. Trwała osłona szklana może być rozmontowywana i montowana także przez instalatora. Niewielki ciężar (38 kg). Gwarancja 10 lat gwarancji na system Roth.

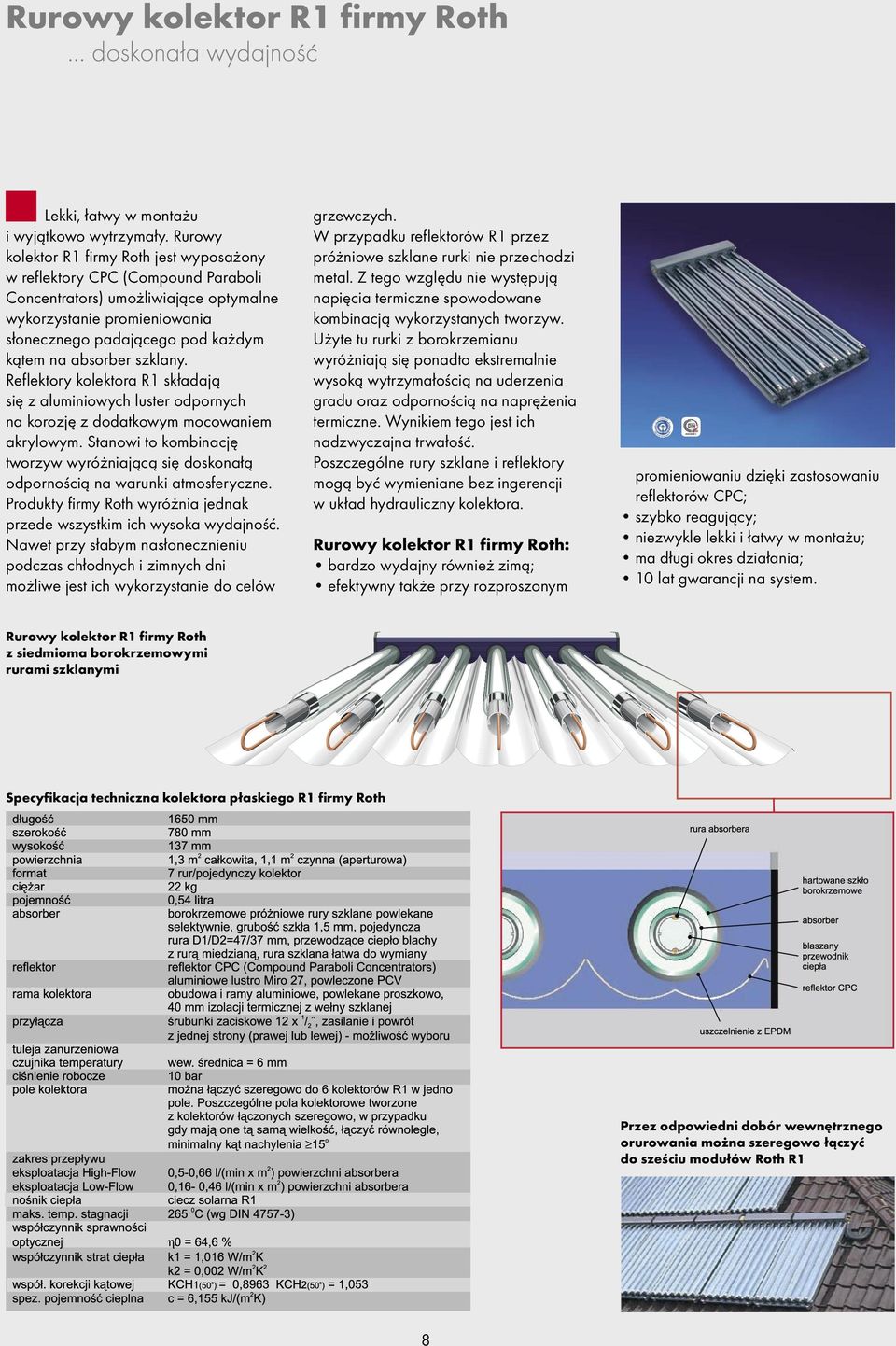

8 Rurowy kolektor R1 firmy Roth doskonała wydajność Lekki, łatwy w montażu i wyjątkowo wytrzymały. Rurowy kolektor R1 firmy Roth jest wyposażony w reflektory CPC (Compound Paraboli Concentrators) umożliwiające optymalne wykorzystanie promieniowania słonecznego padającego pod każdym kątem na absorber szklany. Reflektory kolektora R1 składają się z aluminiowych luster odpornych na korozję z dodatkowym mocowaniem akrylowym. Stanowi to kombinację tworzyw wyróżniającą się doskonałą odpornością na warunki atmosferyczne. Produkty firmy Roth wyróżnia jednak przede wszystkim ich wysoka wydajność. Nawet przy słabym nasłonecznieniu podczas chłodnych i zimnych dni możliwe jest ich wykorzystanie do celów grzewczych. W przypadku reflektorów R1 przez próżniowe szklane rurki nie przechodzi metal. Z tego względu nie występują napięcia termiczne spowodowane kombinacją wykorzystanych tworzyw. Użyte tu rurki z borokrzemianu wyróżniają się ponadto ekstremalnie wysoką wytrzymałością na uderzenia gradu oraz odpornością na naprężenia termiczne. Wynikiem tego jest ich nadzwyczajna trwałość. Poszczególne rury szklane i reflektory mogą być wymieniane bez ingerencji w układ hydrauliczny kolektora. Rurowy kolektor R1 firmy Roth: bardzo wydajny również zimą; efektywny także przy rozproszonym promieniowaniu dzięki zastosowaniu reflektorów CPC; szybko reagujący; niezwykle lekki i łatwy w montażu; ma długi okres działania; 10 lat gwarancji na system. Rurowy kolektor R1 firmy Roth z siedmioma borokrzemowymi rurami szklanymi Specyfikacja techniczna kolektora płaskiego R1 firmy Roth Przez odpowiedni dobór wewnętrznego orurowania można szeregowo łączyć do sześciu modułów Roth R1 8

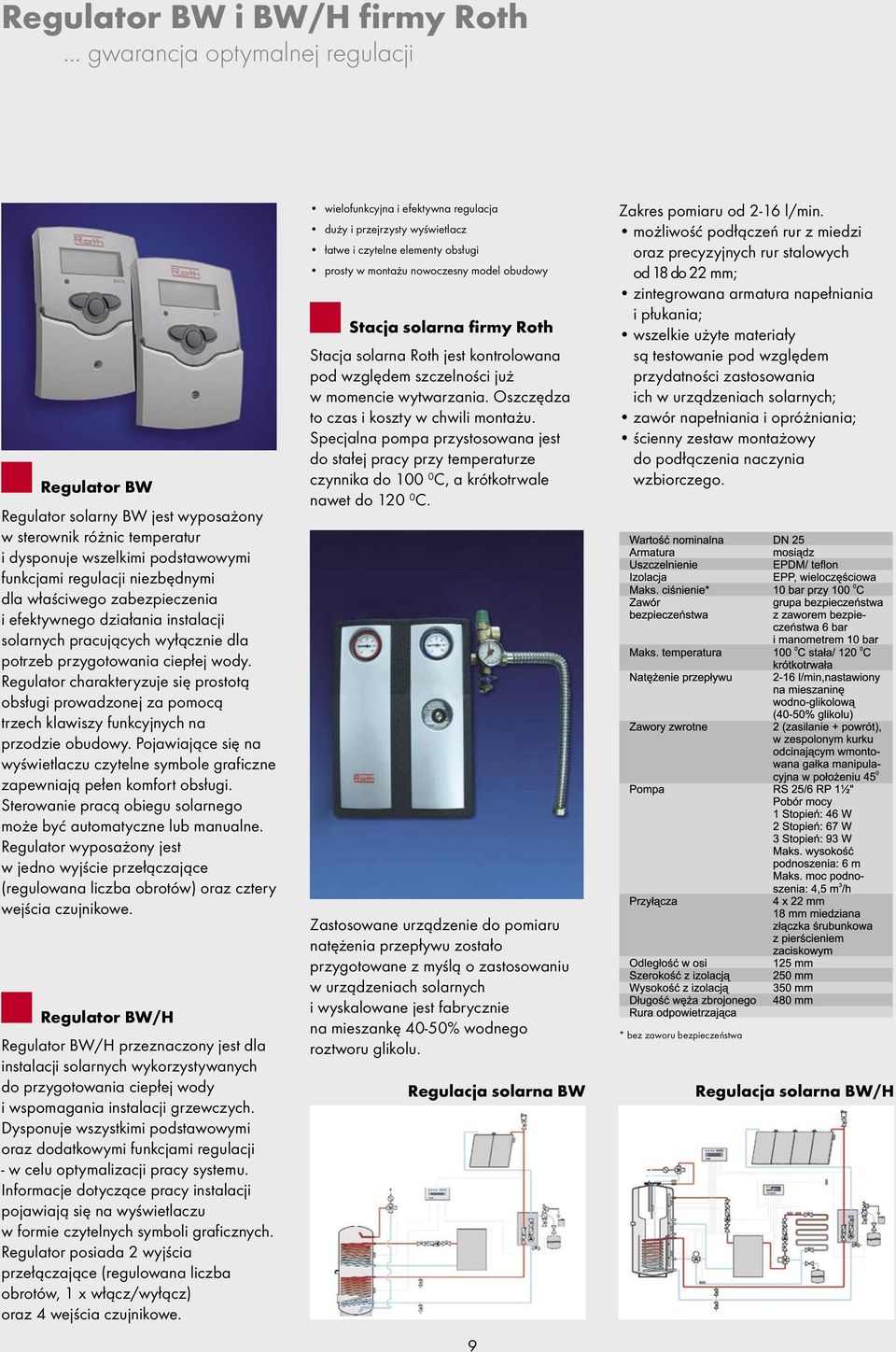

9 Regulator BW i BW/H firmy Roth gwarancja optymalnej regulacji Regulator BW Regulator solarny BW jest wyposażony w sterownik różnic temperatur i dysponuje wszelkimi podstawowymi funkcjami regulacji niezbędnymi dla właściwego zabezpieczenia i efektywnego działania instalacji solarnych pracujących wyłącznie dla potrzeb przygotowania ciepłej wody. Regulator charakteryzuje się prostotą obsługi prowadzonej za pomocą trzech klawiszy funkcyjnych na przodzie obudowy. Pojawiające się na wyświetlaczu czytelne symbole graficzne zapewniają pełen komfort obsługi. Sterowanie pracą obiegu solarnego może być automatyczne lub manualne. Regulator wyposażony jest w jedno wyjście przełączające (regulowana liczba obrotów) oraz cztery wejścia czujnikowe. Regulator BW/H Regulator BW/H przeznaczony jest dla instalacji solarnych wykorzystywanych do przygotowania ciepłej wody i wspomagania instalacji grzewczych. Dysponuje wszystkimi podstawowymi oraz dodatkowymi funkcjami regulacji - w celu optymalizacji pracy systemu. Informacje dotyczące pracy instalacji pojawiają się na wyświetlaczu w formie czytelnych symboli graficznych. Regulator posiada 2 wyjścia przełączające (regulowana liczba obrotów, 1 x włącz/wyłącz) oraz 4 wejścia czujnikowe. wielofunkcyjna i efektywna regulacja duży i przejrzysty wyświetlacz łatwe i czytelne elementy obsługi prosty w montażu nowoczesny model obudowy Stacja solarna firmy Roth Stacja solarna Roth jest kontrolowana pod względem szczelności już w momencie wytwarzania. Oszczędza to czas i koszty w chwili montażu. Specjalna pompa przystosowana jest do stałej pracy przy temperaturze czynnika do C, a krótkotrwale nawet do C. Zastosowane urządzenie do pomiaru natężenia przepływu zostało przygotowane z myślą o zastosowaniu w urządzeniach solarnych i wyskalowane jest fabrycznie na mieszankę 40-50% wodnego roztworu glikolu. Regulacja solarna BW 9 Zakres pomiaru od 2-16 l/min. możliwość podłączeń rur z miedzi oraz precyzyjnych rur stalowych od 18 do 22 mm; zintegrowana armatura napełniania i płukania; wszelkie użyte materiały są testowanie pod względem przydatności zastosowania ich w urządzeniach solarnych; zawór napełniania i opróżniania; ścienny zestaw montażowy do podłączenia naczynia wzbiorczego. * bez zaworu bezpieczeństwa Regulacja solarna BW/H

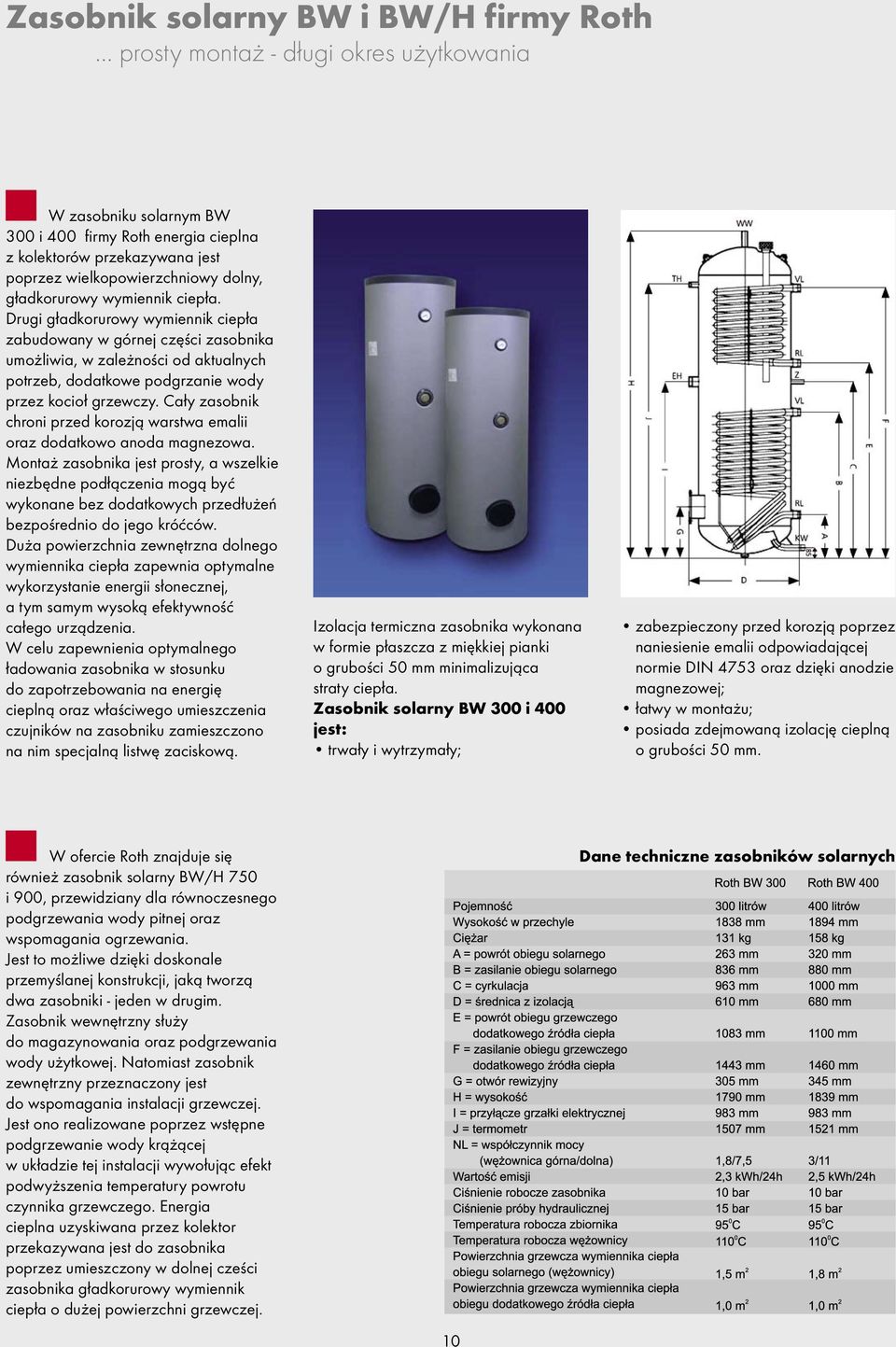

10 Zasobnik solarny BW i BW/H firmy Roth prosty montaż - długi okres użytkowania W zasobniku solarnym BW 300 i 400 firmy Roth energia cieplna z kolektorów przekazywana jest poprzez wielkopowierzchniowy dolny, gładkorurowy wymiennik ciepła. Drugi gładkorurowy wymiennik ciepła zabudowany w górnej części zasobnika umożliwia, w zależności od aktualnych potrzeb, dodatkowe podgrzanie wody przez kocioł grzewczy. Cały zasobnik chroni przed korozją warstwa emalii oraz dodatkowo anoda magnezowa. Montaż zasobnika jest prosty, a wszelkie niezbędne podłączenia mogą być wykonane bez dodatkowych przedłużeń bezpośrednio do jego króćców. Duża powierzchnia zewnętrzna dolnego wymiennika ciepła zapewnia optymalne wykorzystanie energii słonecznej, a tym samym wysoką efektywność całego urządzenia. W celu zapewnienia optymalnego ładowania zasobnika w stosunku do zapotrzebowania na energię cieplną oraz właściwego umieszczenia czujników na zasobniku zamieszczono na nim specjalną listwę zaciskową. Izolacja termiczna zasobnika wykonana w formie płaszcza z miękkiej pianki o grubości 50 mm minimalizująca straty ciepła. Zasobnik solarny BW 300 i 400 jest: trwały i wytrzymały; zabezpieczony przed korozją poprzez naniesienie emalii odpowiadającej normie DIN 4753 oraz dzięki anodzie magnezowej; łatwy w montażu; posiada zdejmowaną izolację cieplną o grubości 50 mm. W ofercie Roth znajduje się również zasobnik solarny BW/H 750 i 900, przewidziany dla równoczesnego podgrzewania wody pitnej oraz wspomagania ogrzewania. Jest to możliwe dzięki doskonale przemyślanej konstrukcji, jaką tworzą dwa zasobniki - jeden w drugim. Zasobnik wewnętrzny służy do magazynowania oraz podgrzewania wody użytkowej. Natomiast zasobnik zewnętrzny przeznaczony jest do wspomagania instalacji grzewczej. Jest ono realizowane poprzez wstępne podgrzewanie wody krążącej w układzie tej instalacji wywołując efekt podwyższenia temperatury powrotu czynnika grzewczego. Energia cieplna uzyskiwana przez kolektor przekazywana jest do zasobnika poprzez umieszczony w dolnej cześci zasobnika gładkorurowy wymiennik ciepła o dużej powierzchni grzewczej. Dane techniczne zasobników solarnych 10
