1 S Y S T E M Y Z A B E Z P I E C Z E Ń GameOver K A T A L O G S S W i N

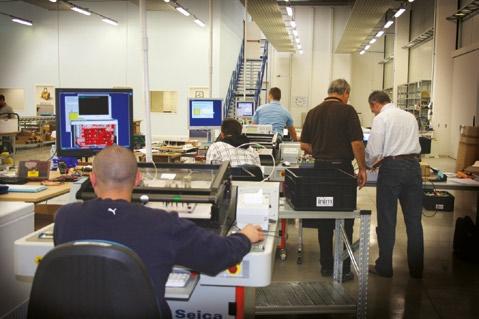

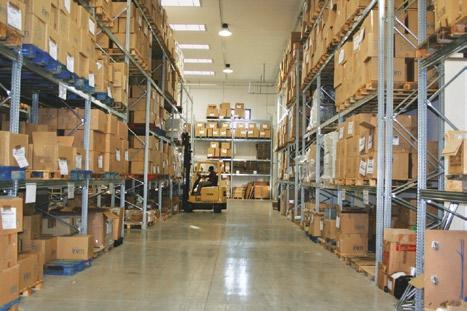

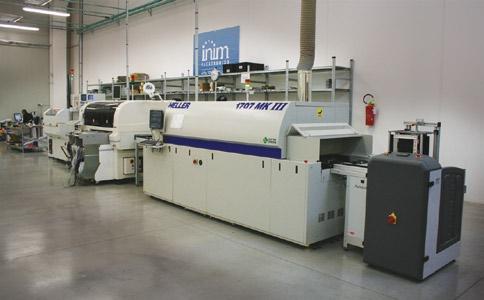

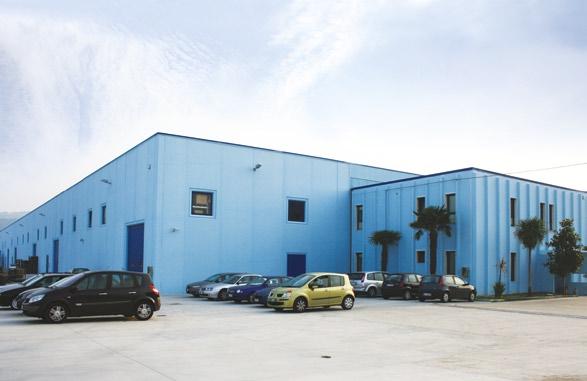

2 Wybierając Inim wybierasz gwarantowane bezpieczeństwo. Naszą misją jest ochrona i bezpieczeństwo. Nasze opatentowane, przyjazne dla użytkownika technologie są pomysłwe i posiadają innowacyjne rozwiązania. Firma Inim została założona w 2005 roku przez profesjonalistów, posiadających ponad 20-letnie doświadczenie w obszarze bezpieczeństwa. Z pasją do przodu, aby tworzyć pionierskie rozwiązania..2

3 S Y S T E M Y Z A B E Z P I E C Z E N I O W E SmartLiving index System SmartLiving Technologie Panele sterowania Klawiatury Czytniki zbliżeniowe Akcesoria do panelu sterowania Sygnalizatory głosowe/świetlne Akcesoria do łączności TCP/IP Urządzenia bezprzewodowe do panelu SmartLiving Komunikacja Zasilacze impulsowe Akcesoria Oprogramowanie Inim K A T A L O G

4 System SmartLiving Innowacyjność System SmartLiving zapewnia szereg pomysłowych funkcji i elementów, które podkreślają prawdziwy potencjał nowatorskiej technologii INIM. Flex5/P Terminale SmartLiving Technologia SmartLiving wykracza poza standardowy układ wejść i wyjść i wprowadza nową koncepcję linii. Koncepcja ta oparta jest na opatentowanej przez INIM technologi FlexIO. Linie nie są fabrycznie zdefiniowane, bo mogą być skonfigurowane jako wejścia lub wyjścia podczas instalacji systemu. Ponadto system linii SmartLiving (15 na SmartLiving 515, 50 na SmartLiving1050 i 100 na SmartLiving10100) może być dowolnie skonfigurowany pozwalając instalatorowi mieć kontrolę nad każdą linią. Joy/MAx Skróty Jednym z celów specjalistów R&D, którzy zaprojektowali system SmartLiving było zapewnienie, że będzie on przyjazny zarówno dla użytkownika jak i instalatora. Osiągnięte zostało to przez wbudowanie funkcji makro co pozwala instalatorowi na utworzenie Skrótów (prosta pojedyncza komenda przydzielona do klawisza na klawiaturze lub czytniku LED). Skróty mogą być skojarzone z dostosowanymi do własnych potrzeb ikonami obrazkowymi (do 12 ukazujących się nad klawiszami funkcyjnymi), aby łatwo można było zrozumieć funkcje jaką pełni. Mogą być one przypisane do róźnorodnych komend i czynić operacje mniej monotonnymi i mniej podatnymi na błędy. Skróty pozwalają na przekształcenie czasochłonnych sekwencji w komendy jednoprzyciskowe. Skróty są szczególnie przydatne do częstych czynności jak uzbrojenie, rozbrojenie alarmu. Klawisz skrótu Arm/Disarm może być skojarzony z ikonką (kłódka zamknięta/otwarta) dla łatwej indentyfikacji..4

5 S M A R T L I V I N G Mikrofon Funkcje głosowe Gdy system jest rozbudowany o płytę SmartLogos 30M i klawiaturę Joy/MAX, można użyć ciekawych funkcji głosowych. Płyta SmartLogos 30M posiada transmisję głosową o pojemności do 30 min., która może być podzielona aż na 400 wiadomości głosowych. Ta znacząca ilość zasobów zaangażowana jest w szeregu funkcji tj. wybieranie głosowe, funkcja Interkomu, telefoniczne menu głosowe, automatyczne powiadomienia głosowe, podsłuch, itp. Zalety tego obszernego zakresu funkcji są oczywiste ale wybieranie głosowe oraz funkcja Interkomu zasługują na szczególną uwagę. Te przyjazne funkcje wymagają tylko od montującego wprowadzenia numerów kontaktowych na wejściu. Dodatkowo, funkcja Interkomu umożliwia użytkownikom wzajemne kontaktowanie się i prozumiewanie z różnych miejsc w budynku (z magazynu do biura, z garażu do domu, itp.). Innymi ciekawymi funkcjami są telefoniczne menu głosowe oraz menu głosowe ustawiane na klawiaturze, które poprowadzą użytkownika z łatwością przez wszystkie operacje przeprowadzane w systemie. Komendy głosowe znajdują sie na płycie i nie wymagają zaprogramowania. Użytkowanie zostało bardzo uproszczone m.in. dzięki łatwej w użyciu funkcji Text-to-Speech oferowanej przez oprogramowanie SmartLeague. Funkcja Text-to-Speech pozwala na nagranie wiadomości wyłącznie wpisując tekst za pomocą klawiatury. Ta metoda eliminuje wszystkie trudności występujące przy standardowym nagrywaniu głosowym. Jeśli połączy się automatyczne wybieranie głosowe z funkcją Text-to-Speech, można ławto wpisać nazwy stref (kuchnia, salon, garaż, biuro, itp.), aby w jasny sposób oznaczyć zagrożone miejsca podczas alarmu. Interfejs użytkownika.5

6 Technologie Ponadczasowy oraz pierwszy na zmieniającej się scenie systemów alarmowych nowo zaprojektowany panel sterowania INIM oraz urządzenia współpracujące są oparte na technologiach nowej generacji i na architekturze pionierskiego systemu. Wszystkie produkty zostały zaprojektowane tak, aby w pełni wykorzystać najnowszą technologię mikroprocesorową, architekturę magistrali i drogi łączności. Wynikiem tego jest gama prawdziwie innowacyjnych technologicznie produktów o lepszej wydajności. Wysoce konkurencyjny panel sterowania SmartLiving posiada istotne funkcje rzadko występujące w komercyjnych systemach użytkowych. Ten zoptymalizowany i wydajny panel sterowania posiada najwyższej klasy funkcje takie jak: graficzny ekran, funkcję text-to-speech, komunikator głosowy, elastyczny hardware, transmisję głosową z szyfratora do szyfratora, łączność IP... Easy4U Technologia i Prostota. Od samego początku profesjonaliści R&D z INIM włożyli wiele wysiłku w to, by panel sterowania SmartLiving był przyjazny zarówno dla użytkownika jak i instalatora. Easy4U oparty jest na dźwiękowych i wizulanych technologiach zapewniających serię skutecznych rozwiązań, które oddziaływują wzajemnie na system oraz dostęp poprzez Skróty. Wizualny przewodnik wykorzystuje wyświetlacz, który dostarcza informację w tekstowych i graficznych formatach. Wyświetlacz tekstowy (4 linie; 16 liter) jest 2 razy większy od tych, które normalnie występują w panelach sterownia oferowanych na rynku. Nieskomplikowany graficzny przewodnik follow me prowadzi użytkownika przez wybór opcji. Wyraźne ikony przypisane są do klawiszy i upraszczają dokonywanie operacji. Funkcja dźwiękowa przycisku na klawiaturze Joy/Max prowadzi bezproblemowo użytkownika przez operacje. Programowanie przeprowadzane jest przez prosty graficzny interfejs podobny do tego jaki jest w PC. Dodatkowo, zaawansowana technologicznie funkcja text-to-speech pozwala stworzyć wiadomości głosowe przez wpisanie tekstu. Możliwe jest również wgranie do panelu sterowania, plików.wav oraz wiadomości nagranych na PC. Kolejną bardzo ważną funkcją jest automatyczna nauka parametryzacji wszystkich linii co pozwala systemowi na samoistne zbalansowanie zgodnie z jego parametryzacją. VoIB Technologia i Komunikacja. Technologia VoIB pozwala systemowi prowadzić transmisję głosową pomiędzy szyfratorami przez I-BUS z niebywale dużą prędkością. Osiągnięte zostało to przez digitalizację i kompresję głosu co pozwala na trasmisję sygnału w pakietach danych przez magistralę. Ta przyjazna w instalowaniu funkcja pozwala bez problemu zaktualizować zainstalowany system o funkcje głosowe bez kłopotliwego dodatkowego okablowania. Zasada działania tej technologii bazuje na magistrali I-BUS. Technologia VoIB pozwala systemowi na zarządzanie funkcjami tj. Multi-keypad Intercom, podsłuch, komunikator głosowy oraz innymi również użytecznymi funkcjami..6

7 S M A R T L I V I N G FlexIO Technologia i elastyczność. FlexIO oferuje opatentowaną przez INIM technologię elastycznego podziału linii na wyjściowe lub wejściowe. W rzeczywistości terminale FlexIO działają jako oba. Innymi słowy liczba linii na karcie rozszerzenia jest określana podczas instalacji systemu a nie przez producenta. Elastyczność elementów systemu jest na tyle zaawansowana, że linie mogą odczytywać wartości analogowe, dzięki czemu możliwa jest współpraca z czujnikami wibracji i rolet, analogowymi sygnałami wyjścia oraz z dublowaniem lini (podwójna parametryzacja).ta przyjazna dla instalatorów technologia pozwala także na zainstalowanie maksymalnej liczby linii zaadoptowanych jako wejścia. Każda linia wyposażona jest w precyzyjnie ustawiany trymer (opatentowany), który eliminuje ryzyko nieprawidłowej oceny analitycznej i dlatego obniża wskaźnik występowania fałszywego alarmu. Kolejnym interesującym aspektem terminali FlexIO jest funkcja free mapping. Linie mogą być przypisane do centrali z którymkolwiek z urządzeń peryferyjnych (klawiatury i rozszerzalnych płyt) w taki sposób aby umożliwić instalatorowi na użycie każdej linii jaką oferuje system. Janus Technologia i Spójność. Technologia Janus jest niezwykle pożyteczna. Technologia ta jest umieszczona na płycie SmartLan. Uzupełniając panel SmartLiving o płytę SmartLAN można mieć bezpieczny ogólnoświatowy dostęp do systemu poprzez Internet. Łączenie się z systemem poprzez Internet pozwala na interaktywne obsługiwanie panelu sterowania za pomocą wirtualnej klawiatury. Oprócz tego, zapewniając łatwy zdalny dostęp, SmartLAN daje możliwość wysyłania i i pakietów danych TCP/IP dla zagadnień systemowych i celów programowych. Dodatkowo płyta SmartLAN pozwala na zaprogramowanie systemu SmartLiving poprzez WEB. Właściwie oprogramowanie SmartLeague zostało stworzone, aby pozwolić na łatwe połączenie panela sterowania z internetem..7

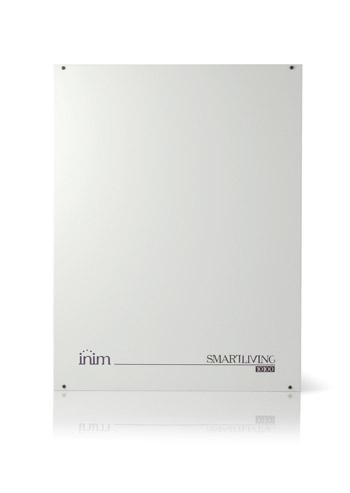

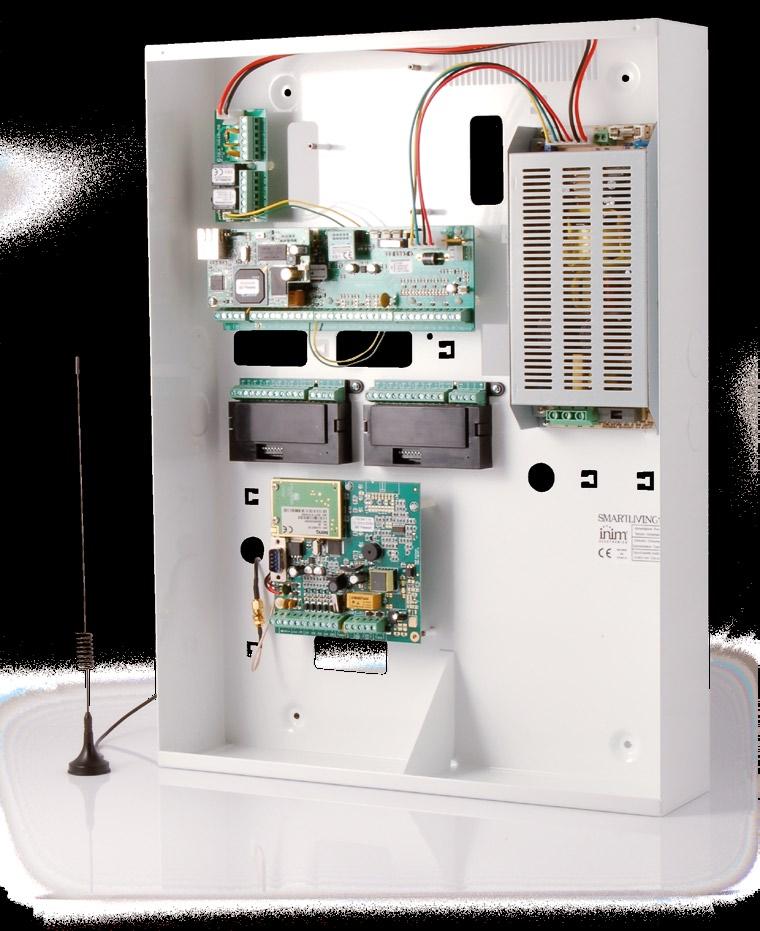

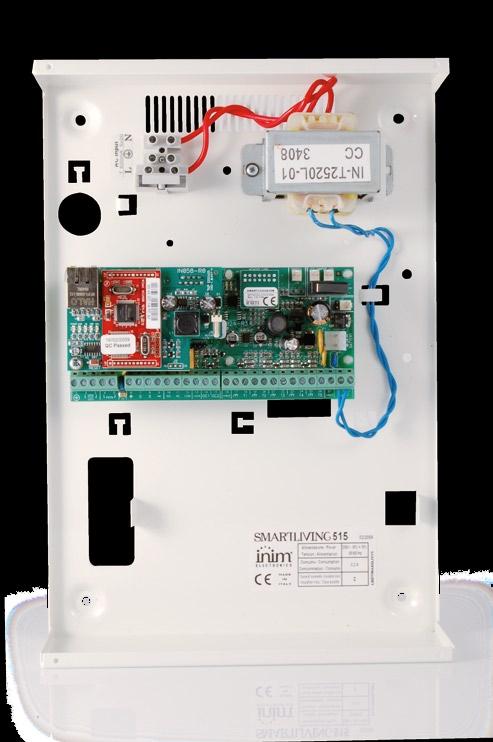

8 Panel sterowania SmartLiving 515/1050/1050L/10100/10100L SmartLiving1050L SmartLiving10100L SmartLiving515 SmartLiving1050 płyta SmartLiving515 INIM oferuje 5 modeli: SmartLiving515, SmartLiving1050, SmartLiving1050L, SmartLiving10100 oraz SmartLiving10100L. Zakres zastosowań tego systemu obejmuje od 5 linii w modelu 515 do 100 linii (200 linii - opcja podwajania) w modelu Wszystkie modele oferują szereg ciekawych funkcji. Powyższe centralne oferują opcje podwojenia linii udostępniając usługę odpowiednio do 30 czujników, do 100 czujników i do 200 czujników. Szczególnie interesującą funkcją jest nowa koncepcja linii powiązanych z technologią FlexIO. Ta koncepcja rewolucjonizuje statyczną perspektywę układu wejść i wyjść i dostarcza instalatorowi więcej łatwo dostosowujących się do preferencji użytkownika rozwiązań. płyta SmartLiving1050 płyta SmartLiving10100 Punktem stycznym dla instalatora i użytkownika jest funkcja Easy4U, która zapewnia przejrzyste i czytelne instrukcje, które prowadzą operatora poprzez różne funkcje. Ten przyjazny głosowy i wizualny przewodnik follow me oferuje serię skutecznych rozwiązań, które są kompatybilne z systemem i dają dostęp do Skrótów. Skróty te mogą być używane do różnych komend i powodują, że operacje key/card są mniej monotonne i podatne na błędy. W ten sposób skomplikowane sekwencje mogą być wyeliminowane zarówno dla instalatora jak i użytkownika. Rdzeniem systemu jest I-BUS, nowej generacji typ komunikacji zewnętrznej stworzonej przez INIM. I-BUS może przesyłać pakiety danych z niezwykłą szybkością i jest niezrównany na rynku. Charakterystyka i osiągi I-BUS pozwalają na transmisję głosową od punktu do punktu, odporną na szumy. Osiągnięte zostało to przez zastosowanie technologii VoIB, która bazuje na zasadzie działania I-BUS i tym samym eliminuje potrzebę dodatkowego okablowania. I-BUS daje możliwość ulepszenia systemu SmartLiving zgodnie z zapotrzebowaniem. Magistrala akceptuje czytniki, klawiatury LCD, płyty rozszerzeń IN/OUT i bezprzewodowe urządzenia nadawczo-odbiorcze. Panel sterowania SmartLiving może automatycznie zapisywać inne urządzenia podłączone do systemu, co ułatwia proces konfiguracji systemu..8

9 S M A R T L I V I N G System może być również rozbudowany o płytę SmartLogos30M. Dzięki zastosowaniu technologii VoIB, ten pomocniczy element zapewnia obszerną gamę zaawansowanych funkcji głosowych, które czynią system SmartLiving przełomowym produktem w sektorze ochrony mienia. Sercem systemu jest matryca, która pozwala na współzależność między czynnościami i zadaniami, którymi zarządza system. Każde zadanie systemu może być połączone z czynnościami na wyjściu, wyborem głosowym, wyborem cyfrowym. Dostęp do systemu może być za pomocą kodów użytkownika oraz kart zbliżeniowych. Każdy brelok/kod/karta może być skojarzony z harmonogramem, który może być zaprogramowany na czynność włącz/wyłącz o określonych porach dnia. System SmartLiving może być skonfigurowany jako system hybrydowy, gdyż jest w stanie zarządzać dwoma obwodami zewnętrznymi - analogowym i bezprzewodowym Air2. Ten typ konfiguracji scala wszystkie możliwości jakie daje technologia bezprzewodowa nowej generacji jaką zapewnia urządzenie nadawczo-odbiorcze Air2. Zainstalowanie GSM SmartLink zapewni systemowi rezerwowy kanał komunikacji, który połączony z płytą SmartLAN/SI lub SmartLAN/G zmaksymalizuje potencjał łączności. Dodanie SmartLAN/SI lub SmartLAN/G pozwala także na łączność TCP/IP. Doskonała elastyczność połączeń systemu SmartLiving jest kolejnym mocnym punktem. System zaspokaja wszystkie wymagania central alarmowych. System może być połączony i sterowany przez telefon (PSTN) za pomocą SmartModem i może także zarządzać i imitować dodatkową linię telefoniczną przez sieć GSM za pomocą SmartLink/G. SmartLiving 1050L i SmartLiving 10100L oferuje wysoką elastyczność połączeń niespotykaną w tym segmencie rynkowym. SmartLAN, zarządza transmisjami TCP/IP. SmartLAN/G może wysyłać szczegółowe e z załącznikami z każdego zdarzenia i z raportów ze zdarzeń w czasie rzeczywistym. Pozwala także wgrywać i zgrywać operacje z dysku oraz oferuje web server i dostęp sieciowy do systemu. Web server zapewnia wirtualną klawiaturę, która pozwala pracować na systemie przez zwykłe łącze Internetowe, bez znaczenia gdzie w danym momencie znajduje się użytkownik. Panel sterowania może być zaprogramowany z klawiatury LCD lub z PC przy użyciu oprogramowania SmartLeague. Programowanie z klawiatury LCD jest szybkie i łatwe, ponieważ można użyć domyślnych ustawień. Ta metoda programowania jest bardzo prosta, gdyż operator prowadzony jest przez proces wyraźnych oznaczeń graficznych i zrozumiałych informacji wizualnych. Konfiguracja systemu przez PC jest całkowicie bezproblemowa i jest głównie szeregiem operacji typu wytnij/wklej i złap/upuść co ogranicza prace do minimum. Oprogramowanie SmartLeague oferuje innowacyjną funkcję Text-to-Speech, która pozwala stworzyć wiadomości głosowe po wpisaniu tekstu. Funkcja ta eliminuje wszelkie trudności występujące przy zwykłym nagrywaniu głosu..9

10 Panel sterowania Główne funkcje systemu SmartLiving SmartLiving 515 SmartLiving 1050 SmartLiving 1050L SmartLiving 10100/10100L Hardware Liczba terminali obsługiwanych przez system Liczba terminali do przypisania i rozmieszczenia Maksymalna liczba czujników (opcja podwajania linii) 15 (30) 50 (100) 100 (200) Terminale na płycie glównej (konfigurowalne jako wyjścia i wejścia) 5 (0) 10 (5) 10 (5) Programowalne przekaźniki na płycie głównej Liczba programowalnych wyjść typu Open-collector 2 (150mA) 2 (500mA) Liczba partycji Przekaźnik i płyta rozdzielenia mocy (opcja dodatkowa) - - Zarządzanie poprzez sieć IP (używając SmartLAN) Obudowa przystosowana do modułu rozszerzeń Flex5 - - Obudowa urządzenia GSM - - Zasilacz 1,2A 3A 3A/5A RS232 Port Ładowanie akumulatora monitorowane przez czujnik temperatury (ProbeTh opcja dodatkowa) Obwód testu ładowania akumulatora Możliwość uaktualniania oprogramowania Możliwość uatkualniania oprogramowania modułów przez panel kontrolny Obudowa Metalowa Obudowa akumulatora 7Ah 17Ah Wymiary 305x220x80 mm 500x380x95 mm Waga bez akumulatorów 2,5 Kg 2,2 Kg 5,1 Kg 5,3 Kg I-BUS Automatyczne zapisywane urządzeń podłączonych do I-BUS Liczba obłsugiwanych klawiatur Joy i ncode/g Liczba obsługiwanych czytników nby Liczba obsługiwanych terminali Flex Liczba obsługiwanych bezprzewodowych nadajników Air2 1 Urządzenie bezprzewodowe Air2 MC100 kontaktron magnetyczny i/lub IR100 PIR 50 Bezprzewodowy pilot (KF100) 100 Identyfikacja Kody dostępu instalatora 2 Liczba kodów breloczków użytkownika (mogą być kontrolowane przez timer (strefy czas.)) Liczba nkey Tags lub Kart (mogą być kontrolowane przez timer (strefy czas.)) Łączność telefoniczna Liczba numerów kontaktowych 10 Kontrola linii telefonicznej Automatyczne powiadomienia głosowe Zintegrowany dialler cyfrowy Zintegrowany modem do zdalnego programowania.10

11 S M A R T L I V I N G Główne funkcje systemu SmartLiving SmartLiving 515 SmartLiving 1050 SmartLiving 1050L SmartLiving 10100/10100L Terminale wejściowe (strefy) Tryb uczenia się parametryzacji linii Podwajanie linii (każde wejście zarządza 2 liniami) Terminale wejściowe dla czujników wstrząsu i rolet w panelu sterowania 2 Liczba terminali wejściowych dla czujników jako wejście lub wyjście 2 (1 on ncode/g) Liczba terminali wejściowych dla czujników na module rozszerzeń konfigurowalne jako wejście lub wyjście 4 Programowalny poziom naruszenia linii Trymer naruszenia linii Funkcje głosowe na płycie głównej Interkom z klawiatury do klawiatury (Joy/MAX) Funkcja zdalnego podsłuchu z wyborem lokalizacji (Joy/MAX) Funkcje głosowe na płycie SmartLogos30M (akcesoria dodatkowe) Automatyczne powiadomienia głosowe Pamięć głosowa (1 na jedną klawiaturę Joy/MAX) Lokalne menu sygnałów głosowych (programowalne) Telefoniczne menu sygnałów głosowych (programowalne) Powiadomienia głosowe na klawiaturze (Joy/MAX) Automatyczny wybór głosowy Nagrywanie wiadomości na klawiaturze Joy/MAX Nagrywanie wiadomości z PC (używając mikrofonu lub.wav) Nagrywanie wiadomości z PC (używając funkcji text-to-speech) Inne funkcje Tygodniowy licznik czasu (każdy z 5 szczególnymi przedziałami czasu) dla automatycznego uzbrojenia i załączenia 10 Programowalne scenariusze (konfiguracje uzbrojenia) 30 Skróty (jednoklawiszowa operacja) 36 Programowalne ikony 50 Przewijanie pamięci zdarzeń 250 Filtr rejestru zdarzeń Zachowywanie szczegółowe zdarzeń Zarządzanie skrótami poprzez klawisze funkcyjne (12) i klawisze numeryczne na klawiaturze Joy Skróty na 4 diodach LED na czytniku nby Zarządzanie zdarzeniami poprzez powiązanie matrycowe Przypisanie rozpoczęcia akcji do zdarzenia Przypisanie zakończenia akcji do zdarzenia Oprogramawanie działa pod Windows w trakcie opatentowywania.11

12 Panele sterowania SmartLiving Systems Szyfrowanie danych (G and SI) Pobieranie i wysyłanie danych (G and SI) Zdalna kontrola(g and SI) Web-server (G) Wirtualny szyfrator (G) (G) Internet SmartLAN/SI SmartLAN/G Opcja wewnętrzna (G) SMS / Głosowo ContactID GSM sieci PSTN i GSM PSTN Głosowo SmartLink ( L model internal option) SmartModem Do 30 Do 15 Czytnik ścienny NBy/S Komunikator głosowy Zaawansowana klawiatura Joy/MAX Karta NCode/G Karta Kontaktron Do 30 Kontrola ogrzewania Czytnik (montaż płaski) nby/x Karta Klucz ncard nkey.12

13 S M A R T L I V I N G BIR200 BIR100 BIC T1 T5 T10 Sygnalizator wewnętrzny IVY Moduł głosowy SmartLogos30M Wewnętrzna opcja Otwieranie drzwi Wewnętrzny sygnalizator SmartLiving 515/1050/1050L/10100L I-BUS Moduły rozszerzeń We/Wyj Flex5 Do 40 Podwójna linia Linia EOL Rolety Otwieranie bramy Aktywacja światła Do 15 Klawiatura z graficznym wyświetlaczem Joy/GR Nadajnik bezprzewodowy Air2-BS100 Linia EOL Aktywacja światła IR100 Czujnik PIR KF100 Pilot MC100 Kontaktron i bezprzewodowe rozszerzenie.13

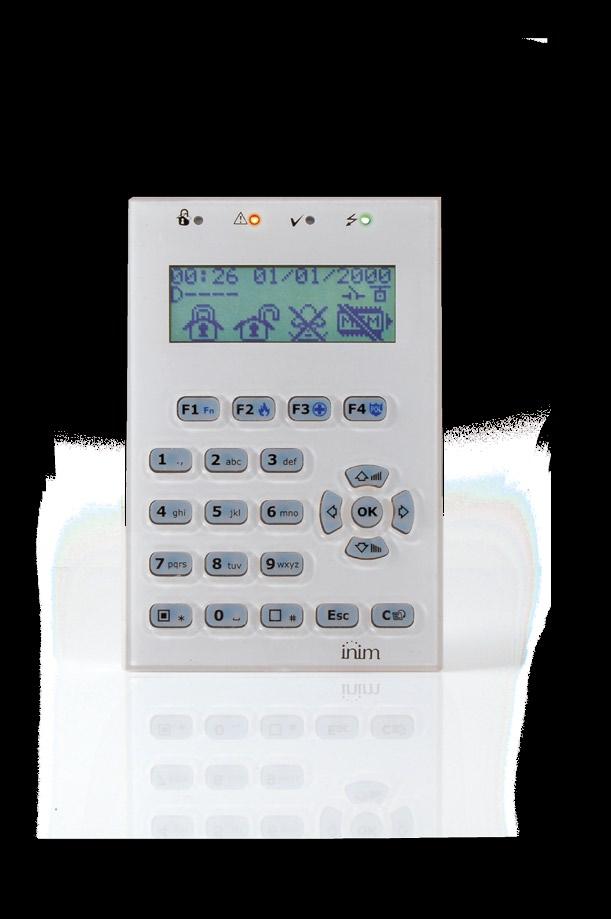

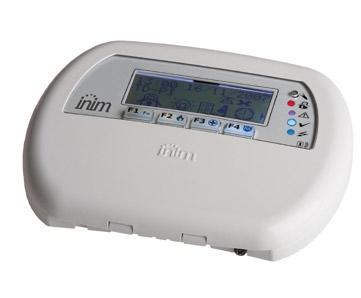

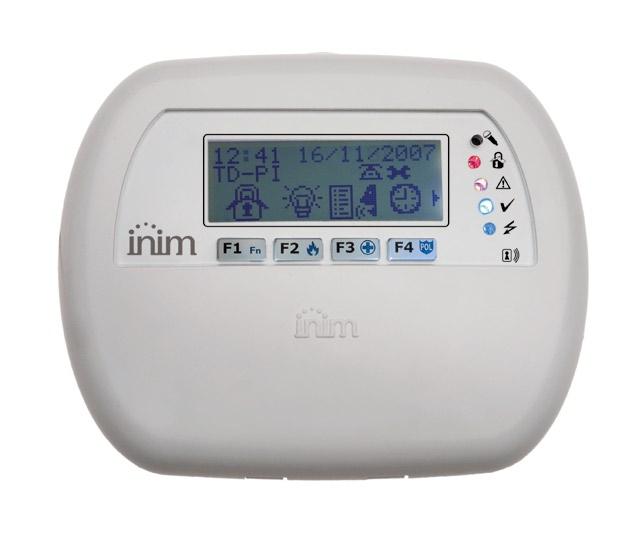

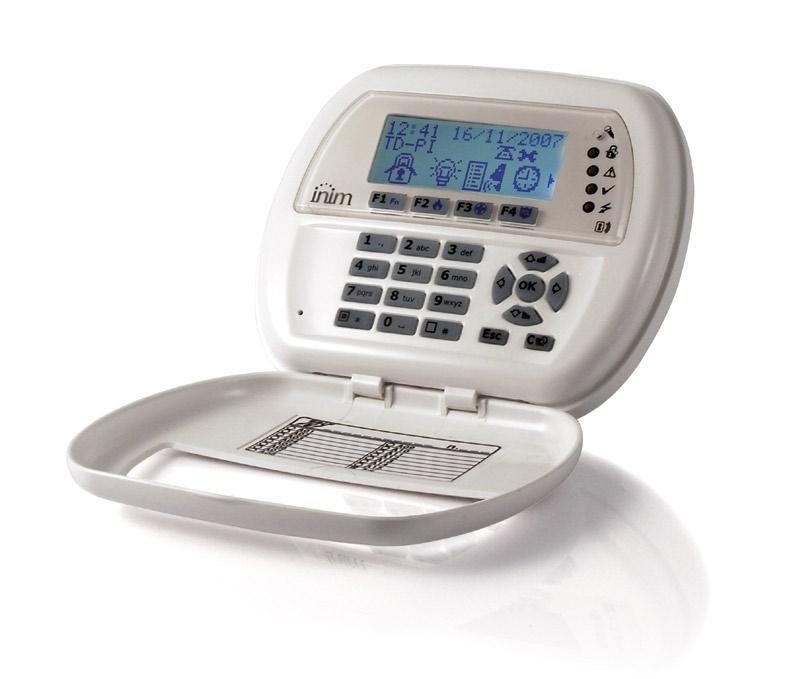

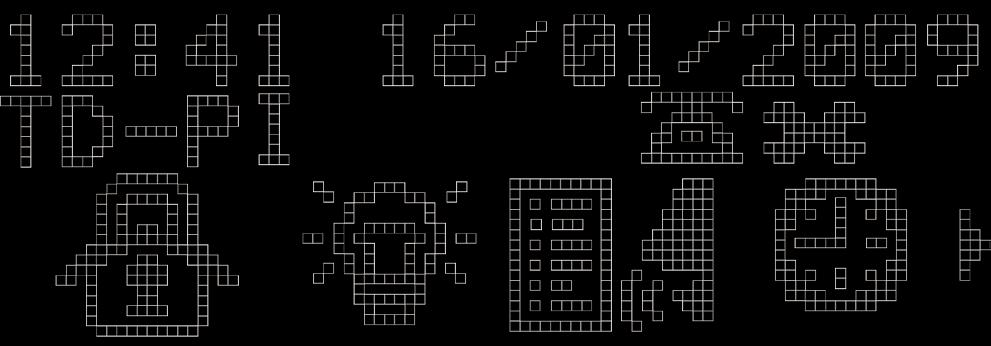

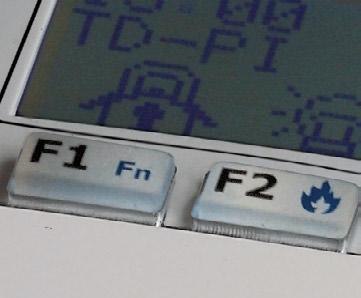

14 Klawiatury Klawiatury Joy i ncode/g Joy/MAX Klawiatura odgrywa główną rolę w każdym systemie zabezpieczeniowym. Dodatkowo jest także częścią wystroju wnętrz i musi idealnie pasować do otoczenia. Klawiatury INIM takie właśnie są. Umiejętne połączenie zaawansowanych technologicznie funkcji z eleganckim wyglądem spełnia najwyższe wymagania. Wyraźne ikony na dużym graficznym wyświetlaczu czytelnie pokazują skróty. Często używane, czasochłonne sekwencje zastąpione zostały w jednoklawiszowe komendy. Klawiatura Joy Klawiatury typu Joy mają jasne obudowy, z opuszczaną klapką, co zarazem chroni przyciski oraz nadaje elegancki wygląd. Jednakże 4 klawisze Skróty, które także występują jako pary klawiszy awaryjnych są zawsze na wierzchu. Klawiatury typu Joy są podstawowym elementem technologii Easy4U, która pozwala użytkownikowi w pełni wykorzystać funkcje ikon skrótów oraz funkcje głosowe. Joy/Max ma kilka ważnych ulepszonych funkcji takich jak wbudowany mikrofon i głośnik dla funkcji głosowych. Klawiatura Joy/Max ma możliwość poprowadzenia użytkownika przez operacje za pomocą komend głosowych. Te komendy głosowe prowadzą z łatwością użytkownika przez opcje menu i pomagają na różnych etapach operacji arm/disarm. Funkcje głosowe również zapewniają głosowe powiadomoienie o każdym zdarzeniu, które ma miejsce w systemie i pozwalają na łączność pomiędzy klawiaturą a Interkomem. Joy/Max jest także wyposażona w czytnik kart zbliżeniowych i czujnik temperatury pokojowej (temperatura pokojowa wyświetlana jest na ekranie). Wbudowany czytnik pozwala użytkownikowi na dostęp do systemu używając identyfikatorów i kart zamiast wpisywania kodu. Oba modele wyposażone są w terminale wyjście/wejście i zabezpieczenia wandaloodporne..14

15 S M A R T L I V I N G ncode/gb Joy/MAX Tabela głównych funkcji dostępnych w klawiaturach typu Joy ncode/gb Joy/GR Joy/MAX Podświetlany graficzny ekran Easy4U obrazkowy interfejs Easy4U głosowy interfejs - - Programowalne podświetlenie stanu gotowości Programowalne podświetlenie aktywności 4 sygnalizacyjne diody LED Terminale FlexIO programowalne jako wejście lub wyjście Terminal wejściowy akceptujący czujnik rolety Terminal wyjściowy (150mA) (150mA) (150mA) Buzzer Zabezpieczenie przed otwarciem obudowy (tamper) Zabezpieczenie przed oderwaniem od ściany (tamper) Płaski montaż do puszki instalacyjnej Mikrofon i głośnik: Komendy głosowe do menu Nagrywanie wiadomości Odtwarzanie wiadomości Interkom Automatyczne powiadomiena Sygnalizator dźwiękowy Zdalny podsłuch - - Czytnik Kart i breloczków z 4 programowalnymi Skrótami - - Dostęp do Skrótów poprzez breloczek lub kartę - - Czujnik temperatury z wskaźnikiem temperatury - - Wymiary 129x87x16,5 mm 116x142x20 mm 116x142x20 mm Waga 135 g 160 g 180 g Joy/GR: Klawiatura z podświetlanym graficznym ekranem. Joy/MAX: Klawiatura z podświetlanym graficznym ekranem i wbudowanym czytnikiem słów kluczowych, mikrofon, interkom, czujnik temperatury. ncode/gb: Klawiatura z podświetlanym graficznym ekranem (Biała)..15

16 Czytniki zbliżeniowe Czytniki zbliżeniowe - nby montaż ścienny czytnika nby/s Czytnik zbliżeniowy jest najprostszym sposobem współpracy z systemem kontroli SmartLiving. Kontrola systemu możliwa jest przez zwykłe przytrzymanie indentyfikatora lub karty w niewielkiej odległości od czytnika. Czytnik zbliżeniowy jest szczególnie użyteczny do uzbrajania lub rozbrajania systemu lub określonych partycji. Jednakże może być również użyty do zdalnej kontroli urządzeń tj. drzwi, światła lub nawet do uruchomienia czynności powiązanych z konkretnymi skrótami. INIM oferuje dwa modele: montaż ścienny nby/s i płaski montaż nby/x. Czytnik nby/s (montaż ścienny) został zaprojektowany aby pasował do różnych typów otoczenia: mieszkalnych i komercyjnych. Stylowy wygląd, małe gabaryty czynią z niego całkowicie przyjaznym dla wystroju wnętrza. nby/s wyposażony jest w zabezpieczenia przeciw otwarciu i zerwaniu oraz w buzzer ostrzegawczy (wykorzystywana przez panel sterowania do wytwarzania sygnałów dźwiękowych). Co więcej dzięki zastosowaniu specjalnych rozwiązań mechanicznych i trwałej obudowy, model nby/s posiada IP34 i dlatego nadaje się do użytku zewnętrznego. Czytnik nby/x (płaski montaż) jest ukoronowaniem inżynierii elektronicznej i mechanicznej. Pomimo różnych rozmiarów, kształtów i nawet kolorów pojawiających się na rynku nadal ciężko jest znaleźć właściwy czytnik do użycia w miejscu instalacji. Fachowcy R&D z INIM zdecydowali się przyjąć wyzwanie i rozwiązać ten problem. Teraz dzięki ich genialnej wizji, INIM jest w stanie zaoferować Uniwersalne rozwiązanie, które łączy czytniki zbliżeniowe z wszystkimi rodzajami obudów. Dzięki nby/x (płaski montaż) problem dopasowania czytnika do obudowy już nie istnieje. Oba modele czytników, ścienny i płaski wyposażone są w 4 diody LED, które mogą być skojarzone z konfiguracjami skrótów. Jest także możliwość zaprogramowania identyfikatorów lub kart z zaprogramowanymi skrótami, tylko dla określonych użytkowników. Czytnik zbliżeniowy współpracuje z identyfikatorami lub kartami. nkey ncard Główne Funkcje nby/s nby/x nkey ncard Wymiary 80x64x17 mm 50x19x51 mm 35x28x6 mm 54x85x1 mm Waga 45 g 25 g 5 g 6 g.16

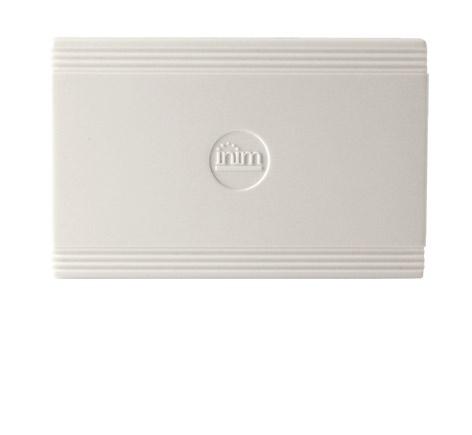

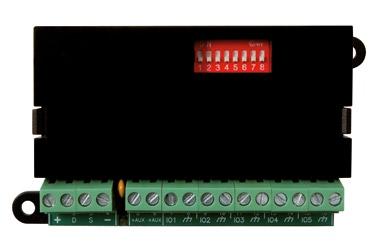

17 Akcesoria dla panelu sterowania SmartLiving Flex5 Moduł rozszerzeń wyjść i wejść Flex5/P Flex5/U Moduł rozszerzeń Flex5 zwiększa ilość wejść (linii) i wyjść dostępnych w systemie SmartLiving. Moduł zasilany jest poprzez I-BUS. Dwa pomocnicze wyjścia zasilania chronione są przed zwarciem i przeciążeniem. Płyta Flex5 ma 5 terminali, które mogą być użyte jako linie lub wyjścia. Jeśli zaprogramuje się je jako wejścia, terminale od 1 do 4 bezpośrednio akceptują czujniki rolet i wstrząsu. Jeśli zaprogramuje się jako wyjścia, terminale mogą być obciążone do 150mA. Moduł Flex5 ma wbudowany buzzer, który może być aktywowany oddzielnie z linii. Urządzenie chronione jest przed otwiarciem i zerwaniem (tamper). Ochrona ta może być wyłączona zworką jeśli jest taka konieczność. Główne funkcje Flex5/P Terminale 5 Maksymalna liczba czujników 5 (opcja podwojenia linii) (10) Terminale akceptujące czujniki wstrząsu i rolet 4 Maksymalne natężenie pobierane na wyjściu Bezpiecznik resetujący szynę bus Pomocniczy zasilacz Buzzer 150mA 400mA 2 da 200mA Zabezpieczenie przeciw otwarciu (tamper) - Zabezpieczenie przeciw oderwaniu (tamper) - Flex5/U Wymiary 80x126x27 mm 59x108x20 mm Waga 106 g 67 g Flex5/P: Karta rozszerzeń Wyjść i Wejść z uchwytem ochronnym. Flex5/U: Karta rozszerzeń Wyjść i Wejść z podglądem terminali Flex5/U: Wejściowa i wyjściowa rozszerzalna płyta z terminalami..17

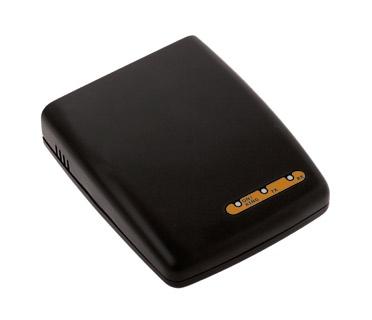

18 Akcesoria dla panelu SmartLiving SmartLogos30M Płyta głosowa dla panela SmartLiving Płyta SmartLogos30M zapewnia 30 min. transmisji głosowej, która może być podzielona na max. 500 wiadomości głosowych. Ta znacząca ilość zasobów zaangażowana jest w szereg funkcji tj. wybór głosowy, Multi-keypad interkom, automatyczne powiadomienia głosowe, telefoniczne menu głosowe i menu głosowe na klawiaturze. Domyślne zaprogramowanie funkcji wyboru głosowego i Multi-keypad interkomu pozwala na bezpośrednie działanie z kompatybilnym panelem sterowania. Główne funkcje Do 30 min wiadomości głosowych Nagrywalne wiadomości głosowe (pre-recorded) 500 (400) Automatyczne powiadomienia głosowe Pamięć głosowa (1 wiadomość dla jednego Joy/MAX ) Menu wywołań głosowych Menu telefonicznych wywołań głosowych Głosowe powiadomienia na lokalnej klawiaturze (Joy/MAX) Automatyczny wybór głosowy Nagrywanie wiadomości na klawiaturach Joy/MAX Nagrywanie wiadomości z PC (używając mikrofonu lub.wav) Nagrywanie wiadomości z PC (używając funkcji text-to-speech) Wymiary 20x20x15 mm Waga 10 g SmartModem100 Modem do zdalnego programowania i kontroli systemu. System SmartLiving może być zdalnie programowany i kontrolowany przez linię telefoniczną PSTN za pomocą SmartModemu. SmartModem musi być podłączony do komputera, który obsługuje oprogramowanie SmartLeague. Modem łączy się z komputerem poprzez port USB. Zasilany jest bezpośrednio przez port USB dlatego nie potrzebuje żadnego zewnętrznego zasilania. Programowalna prędkość łączenia (szybkość baud) Automatyczna kalibracja amplitudy sygnału Wymiary Waga Główne funkcje 125x100x34 mm 150 g.18

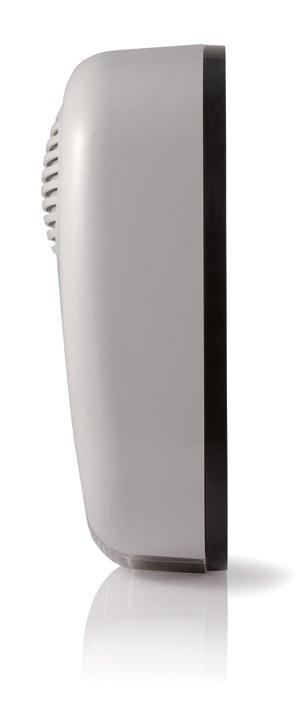

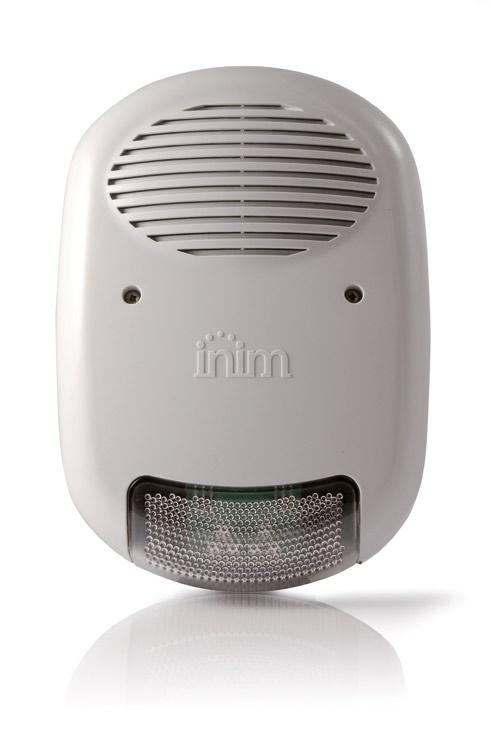

19 Sygnalizatory Sygnalizatory akustyczno-optyczne Seria samozasilanych sygnalizatorów IVY jest nowoczesna, stylowa i wysoce wydajna. Sygnalizatory są łatwe w programowaniu i jeszcze łatwiejsze w montażu. Zewnętrzna trwała pokrywa posiada bardzo praktyczny sposób montażu na wystającym zawiasie. Metalowa wewnętrzna osłona chroni wszystkie komponenty i wzmacnia obudowę. Nowej generacji technologia Light-Emitting -Diode zapewnia super jasne sygnały błyskowe i jest energooszczędna. Urządzenia te mają także dwie diody informacyjne umieszczone na sygnalizatorze. Terminal ma możliwość sterowania jedną z diod LED i użycia jej do sygnalizowania statusu systemu. Druga dioda sygnalizuje status urządzenia. Sygnalizator może być zaprogramowany aby wytwarzać różne sygnały dźwiękowe w ten sposób pozwalając użytkownikowi na zidentyfikowanie różnych typów alarmu oraz zlokalizować miejsce wystąpienia alarmu. Alarm może być wywołany przez utratę zasilania lub przez aktywację wejścia START. Urządzenie oferuje wiele programowalnych parametrów dla zmaksymalizowania elastyczności zastosowań tj. maksymalny czas alarmu, biegunowość wejścia, częstotliwość błysku, sygnał wyzwalający itp. Wszystkie urządzenia wyposażone są w test obwodu co pozwala wykryć i natychmiast wysłać informację o uszkodzeniu do panela sterowania. Sygnalizatory są zabezpieczone tamperem przed otwarciem lub zerwaniem. Model IVY/F posiada dodatkowo zabezpieczenie w postaci wewnętrznego układu elektrycznego podczerwieni. Struktura systemu zapewnia maksymalne ograniczenie występowania fałszywych alarmów. Syreny błyskowe Ivy są również dostępne w wersji metalicznej. Zasilanie: 13.8Vdc Wyjście mocy i wyzwolenia alarmu Pomocnicze wejście wyzwalające START Zatrzymanie alarmu i podtrzymanie wyjścia STOP Pomocniczy sygnał LED wejścia wyzwalającego Błąd wyjścia FAULT Beznapięciowy przekaźnik sygnalizujący zakłócenia Zabezpieczenie otwarcia obudowy Zabezpieczenie zerwania Zabezpieczenie piankowe (tylko w modelu F ) Metalowa osłona wewnętrzna Super jasna technologia błyskowa LED Programowalne parametry Emisja dźwięku metry IP 34 Wymiary: 288x207x106 mm Waga: 2,7 kg Główne funkcje Ivy: Samozasilany sygnalizator do użycia zewnętrznego. Ivy-F: Samozasilany sygnalizator do użycia zewnętrznego z piankową izolacją ochronną. Ivy-M: Samozasilany sygnalizator do użycia zewnętrznego, chromowany. Ivy-FM: Samozasilany sygnalizator do użycia zewnętrznego z piankową izolacją ochronną, chromowany..19

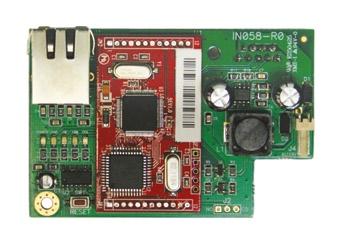

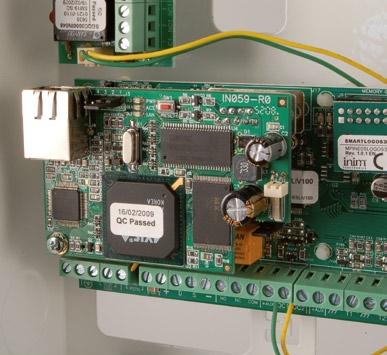

20 Łączność TCP/IP Moduł SmartLAN Zdolność do połączenia z innymi urządzeniami i dostępność to dwie szybko rozwijające się koncepcje, które przedostały się z profesjonalnego świata do środowiska naturalnego i codziennego życia większości ludzi. Dostęp do Internetu już nie jest przywilejem biznesu ale także zadomowił się w prywatnych gospodarstwach. Moduł SmartLAN używa Interentu, aby zapewnić systemowi SmartLiving najwyższej klasy funkcje łączności i komunikacji. INIM oferuje 2 dodatkowe moduły, które zapewniają łączność z Internetem: SmartLAN/ SI i SmartLAN/G. Wszystkie panele kontrolne SmartLiving mają możliwość połączeń IP. Oba moduły łatwo montuje się do panela sterowania. SmartLAN ochrania panel kontrolny przed niebezpieczeństwem obcego dostępu przez użycie rygorystycznego procesu szyfrowania co SmartLiving10100L z płytą SmartLAN/G zapewnia systemowi wysoki poziom bezpieczeństwa. Co więcej, aby zachować prostotę w administrowaniu siecią, płyty SmartLAN wyposażone są w przyjazne oprogramowanie dla zarządzania adresami IP. SmartLAN/SI SmartLAN/SI Platforma system-on-chip użyta w module SmartLAN/SI zapewnia transfer danych z punktu do punktu i szybkie łącze z internetem. Możliwe jest zdalne łączenie i programowanie lub kontrola systemu przez oprogramowanie SmartLeague. W efekcie moduł SMartLAN/SI daje ten sam poziom dostępu do systemu jak łącze lokalne RS232. SmartLAN/G Web server -wirtualna klawiatura SmartLAN/G Moduł SmartLAN/G działa w ten sam sposób jak SmartLAN/SI ale dodatkowo oferuje zaawansowane funkcje zdalnego dostępu i komunikacji. SmartLAN/G ma możliwość automatycznego wysyłania z bieżącymi zdarzeniami. Każdy zawiera temat, załączone pliki zapisane z karty SD i wiadomość tekstową zawierającą bezpośrednie linki do domeny lub urządzeń IP takich jak kamera IP. SmartLAN/G oferuje użytkownikowi globalny dostęp do ich paneli sterowania przez każdą wyszukiwarkę internetową. Po identyfikacji wprowadzonych kodów użytkownika SmartLAN web serwer zapewnia połączenie PC z wirtualną klawiaturą co pozwala użytkownikowi na pracę w systemie. Kontrola systemu za pomocą wirtualnej klawiatury jest szybka i łatwa. Ta funkcja zapewnia firmom instalującym bezproblemowy dostęp do wszystkich systemów i pozwala przeglądać/zmieniać przez internet parametry podłączonego panela sterowania bez żadnego dodatkowgo oprogramowania INIM. Wirtualna klawiatura jest jednym z wielu ważnych funkcji, jakie oferuje web serwer, który pozwala użytkownikowi na zarządzanie partycjami, liniami, przeglądać rejestry i czas zaprogramowanych zdarzeń. - informacja o systemie.20

21 S M A R T L I V I N G Główne funkcje SmartLAN/SI SmartLAN/G Montaż do płyty głównej przez wtyczkę Zakodowane dane Właściciel AES-128bit Podłączenie do LAN Ethernet Base T Programowanie i kontrola systemu przez IP za pomocą oprogramowania SmartLeague Stały adres IP Dynamiczne zarządzanie DNS - Wysyłanie i z załączonymi plikami - Łącznik kart SD - Zapis załączonych plików na kartę SD (nie zawiera) - Zarządzanie pamięcią karty SD - 2GB Funkcje Web serwer: Wirtualna klawiatura Zarządzanie liniami Zarządzanie partycjami - Opcja filtrowania danych Opcja filtrowania zarejestrowanych zdarzeń Wymiary 54x81x30mm 54x81x30mm Waga 45g 40g System SmartLiving ze schematem zastosowania SmartLAN/SI SmartLAN/SI Szyfrowanie danych (właściciel) Pobieranie i wysyłanie Zdalna kontrola Internet PC z SmartLeague SmartLiving 515/1050/1050L/10100L System SmartLiving ze schematem zastosowania SmartLAN/G Pobieranie i wysyłanie Zdalna kontrola Dynamiczny adres IP Serwer DNS PC z SmartLeague SmartLAN/G Szyfrowanie danych AES-128 Web-server Wirtualna klawiatura Internet Komputer PC SmartLiving 515/1050/1050L/10100L Palmtop SmartLAN/SI: Interfejs Ethernet przez Internet TCP-IP. SmartLAN/G: Interfejs Ethernet przez Internet TCT-IP z funkcją i web serwer..21

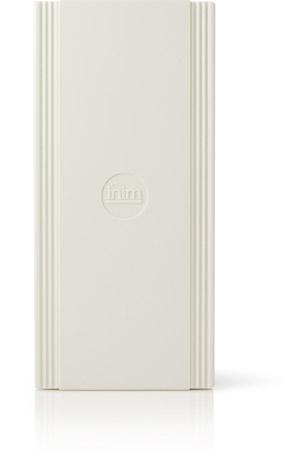

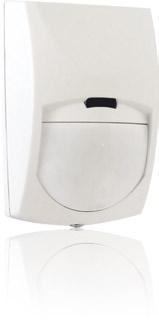

22 Urządzenia bezprzewodowe panelu SmartLiving AIR2 System bezprzewodowy Air2 działa na częstotliwości 868MHz i co więcej stosuje technologię dwukierunkowej transmisji sygnału. Oznacza to, że wszystkie urządzenia systemu transmitują i odbierają sygnały. Ta dwukierunkowa technologia transmisji oznacza także, że tradycyjny odbiornik został zastąpiony przez lepsze urządzenie, które nie tylko odbiera ale także wysyła sygnały do wszystkich urządzeń systemu. Urządzenie nadawczo-odbiorcze (transciever) połączone jest bezpośrednio do I-BUS i pozwala w pełni na zintegrowane zarządzanie wszystkimi bezprzewodowymi oraz przewodowymi urządzeniami. Air2 wysoce wydajny bezprzewodowy system zapewnia kompletną ochronę. Wybierając Air2 ograniczysz czas instalacji do minimum i tym samym zapewnisz całkowitą ochronę trudno dostępnych miejsc. Air2 może być zainstalowany bez naruszenia struktury konstrukcji obiektu, który ma być chroniony i dlatego można go zastosować w budynkach użyteczności publicznej tj. kościoły, muzea, tam gdzie roboty budowlane ingerowały by w budynek. Air2-BS100 Air2-BS100 Bezprzewodowe urządzenie nadawczo-odbiorcze (transciever). Bezprzewodowy transciever z interfejsem I-BUS łączności z panelem sterowania SmartLiving. Moduł ten ma możliwość zarządzania 50 urządzeniami (IR 100 PIR i MC100 kontaktron) oraz do 100 bezprzewodowych pilotów KF100. Air2-IR100 Pasywny detektor podczerwieni. Detektor PIR o dwukierunkowej komunikacji. Zasięg chronionego obszaru wynosi do 12m. Urządzenie chronione jest tamperem przeciwko zerwaniu i otwarciu obudowy i pozwala na zdalne dostrojenie czułości bez bezpośredniej ingerencji w detektorze. Urządzenie posiada opcję, która pozwala wyłączyć diodę wskazującą detekcję. Posiada również opcję, która pozwala na działanie urządzenia tylko kiedy partycja, do której należy jest uzbrojona, oszczędzając w ten sposób znacznie baterie. Air2-IR Air2-MC100 Air2-KF100 Air2-MC100 Kontaktron (bezprzewodowy). Nazwanie tego urządzenia kontaktronem jest w pewnym stopniu uproszczeniem. Urządzenie zapewnia 2 miejsca na magnes dla optymalizacji umiejscowienia oraz posiada 2 terminale, które mogą być skonfigurowane indywidualnie jako wejściowe lub wyjściowe. Skonfigurowanie terminali jako wejścia zapewnia standardowe zarządzanie liniami (NO, NC, pojedyncza parametryzacja; podwójna parametryzacja) oraz pozwala bezpośrednio podłączyć detektory wstrząsu i rolet. Skonfigurowanie linii jako wyjściowych oferuje obciążenie do 150mA (otwarty kolektor). Alarmy wychodzące z kontaktrona oraz z dwóch linii będą sygnalizowane oddzielnie na panelu sterowania. Urządzenie posiada opcję zamiany nieużywanych kontaktronów na ochronny tamper magnetyczny. Urządzenie chronione jest także tamperem przed zerwaniem i otwarciem obudowy. Dostępne są w kolorze białym lub brązowym. Air2-KF100 Pilot zdalnego sterowania. Poprzez używanie kanału dwukierunkowej transmisji z oprogramowaniem do monitorowania, pilot KF100 ma możliwość wytwarzania sygnałów zwrotnych na wskaźniku diodowym. Posiada 4 przyciski kontrolne, które mogą być zaprogramowane na panelu sterowania. To zdalne urządzenie pozwala użytkownikowi na przykład na uzbrojenie/rozbrojenie systemu antywłamaniowego i otworzyć/zamknąć bramę czy włączyć/wyłączyć światła. Posiada także dźwiękowy sygnał zwrotny, który oznajmia o pomyślnym rezultacie żądanej operacji. KF100 posiada opcję blokady przycisków, która chroni przed przypadkowymi operacjami.

23 S M A R T L I V I N G Cechy techniczne Częstotliwość 868MHz Rodzaj komunikacji Dwu-kierunkowa Modulacja GFSK Kanał 3 Cechy techniczne AIR2-BS100 Transmisja bezprzewodowa Dwu-kierunkowa Łącze panelu sterowania 4 przewody przez I-BUS Liczba obsługiwanych urządzeń bezprzewodowych 50 (MC100, IR100 kontaktrony lub detektory podczerwieni) Obsługa bezprzewodowych kluczy (KF100) 100 Mapowanie urządzeń Na terminalach Mapowanie bezprzewodowych kluczy Na identyfikatorze lub karcie Ochrona Usunięcie lub otwarcie pokrywy Nadzór urządzeń Programowalny bezprzewodowy nadzór Wymiary 171x80x27mm Waga 130g Łączność z Air2-BS100 Ochrona PIR zakres Bateria Żywotność baterii Wymiary Waga Łączność z Air2-BS100 Ochrona Kontaktron Terminale Parametryzacja terminali Zarządzanie detektorem wstrząsu i rolet Kanały sygnału alarmowego Kolory Bateria Żywotność baterii Wymiary Waga Cechy techniczne detektora podczerwieni AIR2-IR100 Dwu-kierunkowa Zerwanie lub otwarcie pokrywy 12m CR123A 3 lata 100x58x44 80g Cechy techniczne kontaktronu AIR2-MC100 Dwu-kierunkowa Zerwanie lub otwarcie pokrywy 90 mogą być użyte indywidualnie lub w parach 2 konfigurowalne indywidualnie jako wejście lub wyjście NO, NC, pojedynczy parametr, podwójny parametr, w obu terminalach Sygnalizacja alarmowa oddzielnie dla kontaktronu, pierwszego terminalu i drugiego terminalu Biały i brązowy CR123A 4 lata 95x36x26mm 130g Cechy techniczne bezprzewodowego klucza AIR2-KF100 Łączność z Air2-BS100 Dwu-kierunkowa Przyciski 4 Funkcje przycisków Programowalne jako skróty (uzbroić, rozbroić, bypass, aktywacja wyjścia, inne...) Powiadomienie LED 6, dla sygnału komend dokonanych Buzzer Wielotonowy Blokada przycisków Bateria CR2032 Żywotność baterii 5 lat Wymiary 61x41x12mm Waga 15g.23

24 Komunikacja SmartLink PSTN/GSM komunikator SmartLink SmartLink/REM-ANT SmartLink board IPS12015 SmartLogos60 SmartLink to odpowiedź na wszystkie potrzeby łączenia sieciowego PSTN i GSM. SmartLink posiada nastepujące funkcje: Wybór głosowy i cyfrowy w sieci GSM Wybór głosowy i cyfrowy w sieci PSTN SMS dialer SMS zarządzanie komendami DTMF zarządzanie komendami przez sieć GSM DTMF zarządzanie komendami przez sieć PSTN Identyfikacja dzwoniącego Filtr połączeń przychodzących i wychodzących Antywłamaniowy panel kontrolny dla małych projektów komercyjnych. Generator linii rezerwowej Ta funkcja zapewnia podłączenie urządzenia do terminalu SmartLink z kanałem dwustronnej komunikacji jeżeli linia PSTN jest niedostępna. Zdarzenia Prawdziwy potencjał modułu widać tylko wówczas kiedy SmartLink nie jest ograniczony tylko do zastosowania jako generatora linii rezerwowych. Został zaprojektowany aby dołączyć funkcje, które zazwyczaj dają oddzielnie połączone urządzenia. Rdzeniem konstrukcji jest lista zdarzeń jakie rozpoznaje i wytwarza to urządzenie. Elastyczna konstrukcja pozwala instalatorowi zaprogramować funkcje tj. aktywacja głosowa lub cyfrowa, kontrola wyjściowa i aktywacja zaawansowanych funkcji - oddzielnie dla każdego zdarzenia. Wybór głosowy i cyfrowy Kiedy SmartLink łączy się cyfrowo i może automatycznie generować połączenia i wysyłać wiadomości głosowe oraz raporty ContactID przez linie naziemną lub sieć GSM. Funkcję wyboru głosowego zapewnia płyta dzwiękowa SmartLogos60. Dialer SMS Funkcja dialeru zarządza 10 numerami telefonicznymi i zapewnia 10 edytowalnych okienek wiadomości. Terminale wejściowe i wyjściowe SmartLink ma 5 terminali, które mogą być zaprogramowane jako wejściowe lub wyjściowe lub jako oba razem (opatentowane). Ta innowacyjna funkcja zapewnia maksymalną elastyczność wejść i wyjść. Funkcje kontroli antywłamaniowej. Poprzez wybranie tej opcji, urządzenie doda funkcję antywłamaniową do listy zadań. Operacje uzbrojenie/ rozbrojenie mogą być dokonane przy użyciu przełącznika klucza albo poprzez telefoniczny wybór tonowy DTMF lub przez bezpłatne połączenie z SmartLink. Po identyfikacji dzwoniącego system się uzbroi/rozbroi i potwierdzi operację za pomocą oddzwonienia zwrotnego. Identyfikacja dzwoniącego Funkcja identyfikacji dzwoniącego jest szczególnie interesująca. Funkcja ta pozwoli użytkownikowi aktywować wyjścia, syreny, filtr połączeń przychodzących i wychodzących, przydzielić przychodzące wiadomości SMS do zaprogramowanych numerów i uzbroić/rozbroić system (jeśli zezwala na to funkcja kontroli antywłamaniowej). Komendy SMS Aktywacja wyjść, aktywacja syren i zapytanie o status urządzenia może być dokonana przez wiadomość SMS po potwierdzeniu hasłem jeśli jest takie wymagane. Komendy DTMF Urządzenie może odpowiadać na połączenia przychodzące z sieci PSTN i GSM oraz wykonywać polecenia tonowe DTMF tj. uzbroić/rozbroić, zapytanie o status wyjścia, aktywacja wyjść, aktywacja syren i skasowanie połączeń oczekujących. Te polecenia mogą być wykonywane po potwierdzeniu hasłem lub bez jego konieczności. Oprogramowanie Oprogramowanie SmartLeague obsługuje linię produktów SmartLink. To innowacyjne oprogramowanie funkcjonuje pod znakiem handlowym.net i dostarcza instalatorowi łatwe w użyciu narzędzie programowania..24

25 S M A R T L I N K Funkcje sprzętowe Model G Symulacyja lini PSTN Terminale Wyjścia/Wejścia 5 Programowalne terminale wejściowe: NO, NC, EOL i DEOL Programowalne terminale wyjściowe: NO, NC, bistabilne, impulsowe Kalibracja wejścia (opatentowane) Moduł głosowy SmartLogos60 (opcja dodatkowa) Port RS232 port do programowania z PC Dodatkowe wyjście zasilania (zabezpieczone i ograniczone do 400mA) Zabezpieczenie tamperem Metalowa skrzynka Zewnętrzne zasilanie / ładowanie akumulatora Obudowa baterii Moc Wymiary 12V 1.2Ah 13,8Vdc - 650mA 220x133x55 mm Waga 0,9 Kontrola antywłamaniowa Funkcje operacyjne Pamięć zdarzeń (32) ContactID dialer w sieci GSM ContactID dialer w PSTN SMS dialer - sieć GSM Dialer głosowy w sieci GSM (wymagana płyta dźwiękowa SmartLogos60) Dialer w sieci telefonicznej PSTN (wymagany moduł głosowy SmartLogos60) Zarządzanie komendami DTMF przez sieć GSM z hasłem lub bez hasła Zarządzanie komendami DTMF przez sieć PSTN z hasłem lub bez hasła GSM lub PSTN priorytet Sygnalizacja problemu (akumulator, PSTN, GSM, Wyjścia) Przekierunkowanie SMS przychodzących Czarna lista (blokada) dla rozmów przychodzących z PSTN (100 numerów) Czarna lista (blokada) dla rozmów wychodzących z GSM (100 numerów) Identyfikacja dzwoniącego dla operacji uzbroić/rozbroić, wyjścia i buzzera Zarządzanie komendami przez SMS z indentyfikacją wysyłającego lub bez Dźwięk zwrotny lub wiadomość SMS potwierdzająca realizację komendy Numery telefonu dla funkcji wyboru (głosowe, cyfrowe, wiadomość SMS) 10 Wiadomości SMS dla funkcji wyboru SMS 10 Wybór połączenia do sieci GSM lub PSTN programowalne dla każdego zdarzenia Programowalne zdarzenia (okresowe, konserwacyjne, data ważności karty SIM) Model GP.25

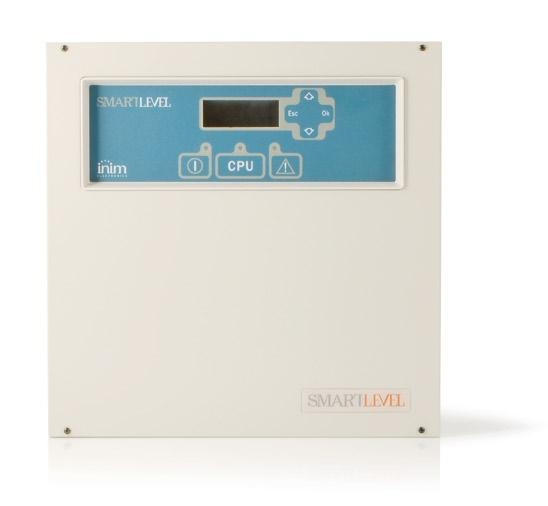

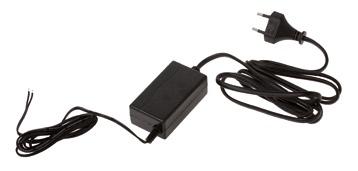

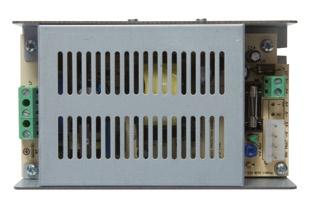

26 Zasilacze impulsowe SmartLevel Zasilacze impulsowe Zasilacz SmartLevel może dostarczać energię do wszystkich urządzeń systemu, mieszczących się na chronionym obszarze. Płyta została szczegółowo zaprojektowana tak aby spełniać wszystkie niezbędne funkcje monitoringu i dlatego zapewnia w pełni bezpieczne i zgodne z normami utrzymanie zasilania. Dostępny w dwóch modelach: Model SPS12040 dostarcza do 3A przy 13.8V i zawiera dwa akumulatory 12V - 7Ah; SPS12100 dostarcza do 6A przy 13.8V i posiada dwa akumulatory 12V - 7Ah. Każdy model zapewnia 3 wyjścia, każde chronione przed zwarciami, ograniczone natężenie do 4A. Wewnętrzny moduł zasilacza impulsowego monitoruje i ładuje akumulator. SmartLevel może być bezpośrednio połączony do I-BUS dzięki temu pozwala panelowi sterowania kontrolować zasilanie. Graficzny moduł LCD, umieszczony na przodzie jednostki zgłasza błędy (słaba bateria, błąd główny itp.) i pokazuje natężenie prądu jakie jest na każdym wyjściu. Ta funkcja umożliwia kontrolę zużycia prądu wszystkich urządzeń. Przycisk nawigacyjny umieszczony na przodzie panelu pozwala użytkownikowi przewijać menu i udostępnia konfigurację menu. Główne funkcje Napięcie wejściowe 230VAC +10% -15% 50/60 Hz Stabilność wyższa niż 1% Wyjście chronione przeciw zwarciom i ograniczenie natężenia do 4A Graficzny wyświetlacz LCD Buzzer Monitorowane zużycie prądu na każdym wyjściu Bufor 100 zdarzeń Wbudowana ładowarka akumulatora Dynamiczny test akumulatora Wyłączenie akumulatora w przypadku zbyt wysokiego rozładowywania Przekaźnik wyjściowy sygnalizujący błąd Wejściowy ON/OFF dla aktywacji mocy wyjściowej Możliwość podłączenia do panelu I-BUS dla kontroli zasilania SPS W Wewnętrzny moduł przełącznikowy dostarcza do Obudowa dla dwóch akumulatorów 7Ah, 12V. Wymiary: 325x325x80mm. Waga (bez akumulatorów): 3Kg. SPS W Wewnętrzny moduł przełącznikowy dostarcza do Obudowa dla dwóch akumulatorów 7Ah, 12V. Wymiary: 497x380x87mm. Waga (bez akumulatorów): 6Kg..26

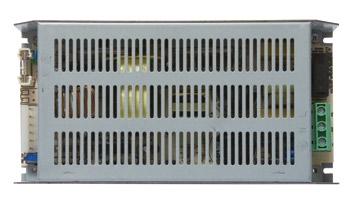

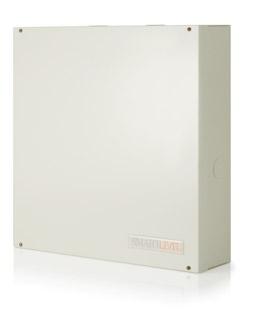

27 S M A R T L I V I N G Moduł zasilania i obudowany zasilacz INIM oferuje 2 zasilacze impulsowe: model 3A i 5A. Każdy jest oferowany także w wersji z obudową. Urządzenie składa się z modułu zasilacza impulsowego w metalowej obudowie, który mieści 2 akumulatory 12V. Jest to idealne rozwiązanie dla instalacji gdzie nie jest niezbędna kontrola zasilania. Wszystkie modele posiadają wejście dla czujnika ciepła. Czujnik ciepła ochrania baterię przed przegrzaniem i w konsekwencji przed uszkodzeniem. Czujnik mierzy temperaturę baterii i reguluje napięcie wyjściowe zasilacza. IPS12040 Moduł zasilania - 40W Napięcie wejściowe : 230VAC ± 15%, 50Hz Pobór z sieci elektrycznej: 0.4A Napięcie wyjściowe: 13.8Vdc Maksymalne natężenie wyjściowe: 3ADC Stabilność wyższa niż 1% Zabezpieczenie przed przepięciem Zabezpieczenie przed zwarciem Regulacja napięcia wyjściowego zależnie od temperatury (obsługuje próbnik termiczny ProbeTH) Metalowa obudowa BPS12040 Zasilacz w metalowej skrzyni - 40W Obudowa dla dwóch akumulatorów 7Ah, 12V Wymiary: 325x325x80mm Waga (bez akumulatorów): 3Kg IPS12100 Moduł zasilania - 100W Napięcie wejściowe: 230VAC ± 15%, 50Hz Pobór z sieci elektrycznej: 0.9A Napięcie wyjściowe: 13.8Vdc Maksymalne natężenie wyjściowe: 5ADC Stabilność: wyższa niż 1% Zabezpieczenie przed przepięciem Zabezpieczenie przed zwarciem Regulacja napięcia wyjściowego zależnie od temperatury (obsługuje próbnik termiczny ProbeTH) Metalowa obudowa BPS12100 Zasilacz w metalowej skrzyni - 100W Obudowa dla dwóch akumulatorów 17Ah, 12V Wymiary 97x380x87mm Waga (bez akumulatorów): 6Kg ProbeTH Próbnik termiczny ochrania akumulator przed przegrzaniem i zniszczeniem. Mierzy temperaturę akumulatora i reguluje odpowiednio zasilanie wyjściowe..27

28 Akcesoria Ta sekcja zawiera wyposażenie i akcesoria, które mogą być przydatne dla rożnych wersji konfiguracji systemu. REL1INT Pojedynczy przekaźnik. Zmienia wyjście otwartego kolektora w wyjście beznapięciowe (przekaźnikowe). Działa przy 12 lub 24 V (wybieralne za pomocą zworki). 4 miejsca na śruby. Wymiary płyty 45x35 mm. AUXREL32 Płyta przekaźnikowa i zasilająca. Zapewnia 2 przekaźniki, które mogą być sterowane osobno przez 2 wyjścia typu otwartego kolektora. Dodatkowo może rozdzielać prąd na 3 wyjścia zabezpieczone termiczne bezpiecznikami. Dopasowana do obudowy SmartLiving typu L TamperNO Ochrona przed zerwaniem dla panela sterowania SmartLiving (tamper). LINK232F9F9 RS232 przewód łączący PC z urządzeniami INIM LINKUSBAB Przewód USB łączący PC z urządzeniami INIM. LINKUSB232CONV Konwerter RS232-USB. LINKIBUS Przejściówka do I-BUS ProbeTH Czujnik termiczny dla optymalizacji ładowania akumulatora..28

29 Oprogramowanie INIM Oprogramowanie komputerowe odgrywa główną rolę w systemach alarmowych. W istocie, wizualizacja i interaktywna przejrzystość jaką zapewnia, znacząco poszerza potencjał programowania urządzeń. Jednakże, programowanie urządzeń nie jest jedynym obszarem zastosowania oprogramowania komputerowego, może także być zastosowane w dziedzinie kontroli antywłamaniowej, wideo kontroli i systemach przeciwpożarowych. Czasy synoptycznego panelu LED odeszły bezpowrotnie, obecnie firmy instalatorskie muszą zapewnić odbiór w czasie rzeczywistym. Oprogramowanie INIM łączy w sobie wszystkie zalety tj. spryt, pomysłowość i łatwość w obsłudze, z możliwością zapewnienia najlepszych rozwiązań dla wszystkich typów monitoringu i kontroli. Oprogramowanie do programowania - SmartLeague Oprogramowanie to pozwala operatorowi zaprogramować parametry urządzeń INIM lokalnie lub ze zdalnych lokalizacji, przez modem lub kompatybilnego interfejsu sieciowego. SmartLeague Oprogramowanie do monitoringu - SmartLook Oprogramowanie scentralizowanego monitoringu dla alarmu przeciwpożarowego i systemu antywłamaniowego INIM. To komputerowe oprogramowanie ma możliwość aktywacji map i ikon odpowiadającym każdemu poszczególnemu zdarzeniu. Dodatkowo, pozwala operatorowi na odbiór w czasie rzeczywistym. Użyte wraz z systemem antywłamaniowym, pozwala operatorowi przeglądać status wejść, aktywować wyjścia, wykonać operacje uzbroić/rozbroić/obejść, współdziałać z wejściem wideo etc. System ma również możliwość zarządzania różnymi poziomami dostępu użytkowników. SmartLook.29

30 .30 Notatki
