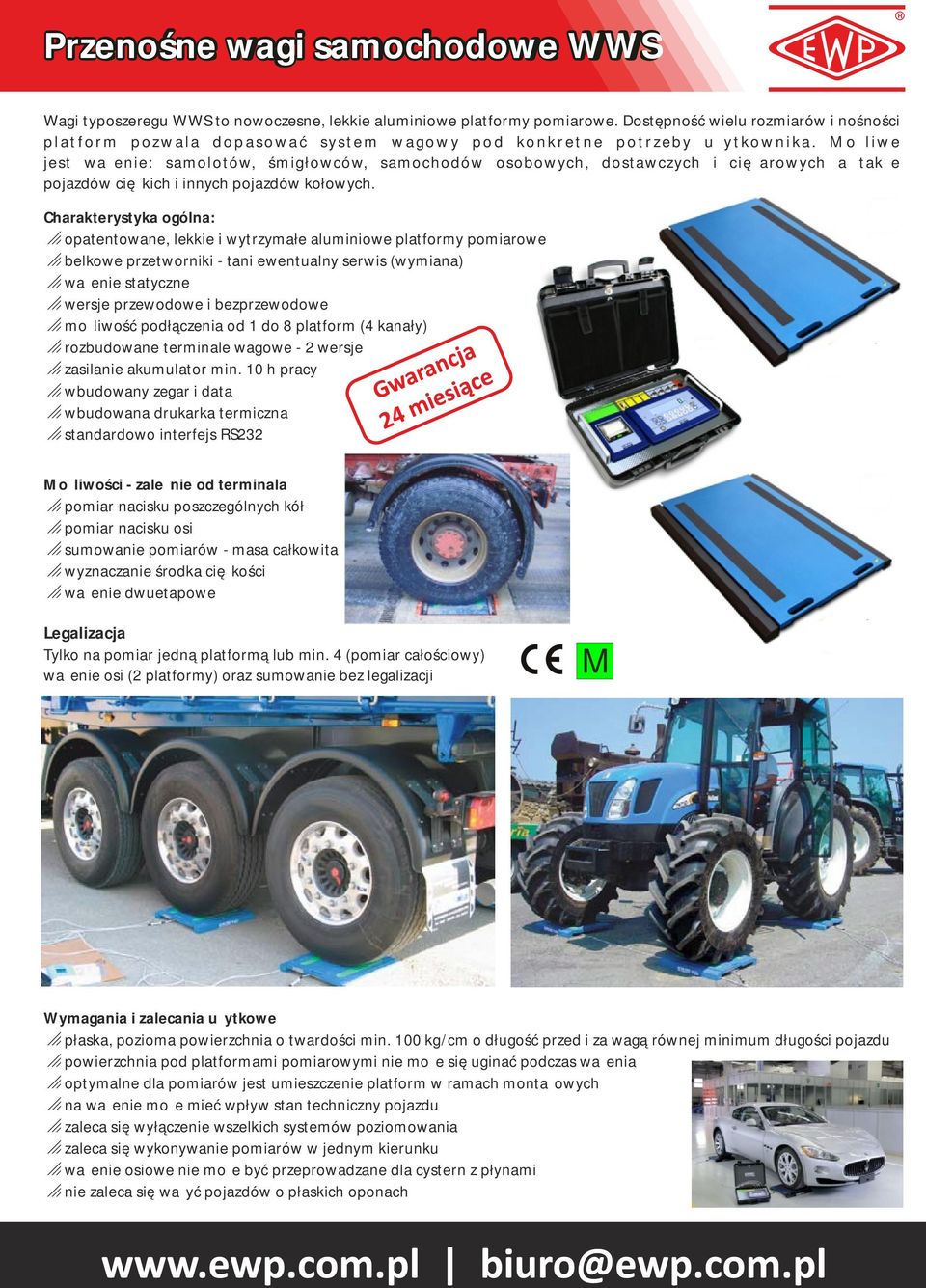

1 Wagi typoszeregu WWS to nowoczesne, lekkie aluminiowe platformy pomiarowe. Dostępność wielu rozmiarów i platform pozwala dopasować system wagowy pod konkretne potrzeby użytkownika. ożliwe jest ważenie: samolotów, śmigłowców, samochodów osobowych, dostawczych i ciężarowych a także pojazdów ciężkich i innych pojazdów kołowych. o opatentowane, lekkie i wytrzymałe aluminiowe platformy pomiarowe o belkowe przetworniki - tani ewentualny serwis (wymiana) o ważenie statyczne o wersje przewodowe i bezprzewodowe o możliwość podłączenia od 1 do 8 platform (4 kanały) o rozbudowane terminale wagowe - 2 wersje o zasilanie akumulator min. 10 h pracy o wbudowany zegar i data o standardowo interfejs S232 ożliwości - zależnie od terminala o pomiar nacisku poszczególnych kół o sumowanie pomiarów - całkowita o ważenie dwuetapowe Legalizacja Tylko na pomiar jedną platformą lub min. 4 (pomiar całościowy) ważenie osi (2 platformy) oraz sumowanie bez legalizacji Wymagania i zalecania użytkowe o płaska, pozioma powierzchnia o twardości min. 100 kg/cm o długość przed i za wagą równej minimum długości pojazdu o powierzchnia pod platformami pomiarowymi nie może się uginać podczas ważenia o optymalne dla pomiarów jest umieszczenie platform w ramach montażowych o na ważenie może mieć wpływ stan techniczny pojazdu o zaleca się wyłączenie wszelkich systemów poziomowania o zaleca się wykonywanie pomiarów w jednym kierunku o ważenie osiowe nie może być przeprowadzane dla cystern z płynami o nie zaleca się ważyć pojazdów o płaskich oponach

2 WWSB Wymiary i parametry platform pomiarowych WWSB 400 x 300 x 58 mm 600 / 1500 / 3000 / 6000 / 8000 kg 14,5 kg 1 uchwyt WWSC WWSC 500 x 400 x 58 mm 1500 / 3000 / 6000 / / kg 19,5 kg 1 uchwyt WWSE WWSE 700 x 450 x 58 mm 6000 / / kg 26 kg 2 uchwyty + 2 kółka WWSD WWSD 900 x 500 x 58 mm 6000 / / / kg 41,5 kg 2 uchwyty + 2 kółka WWSF WWSF 900 x 700 x 69 mm / / / kg 67 kg 4 uchwyty z dwóch stron UWAGA: każda platforma posiada przewód połączeniowy o długości 10 m

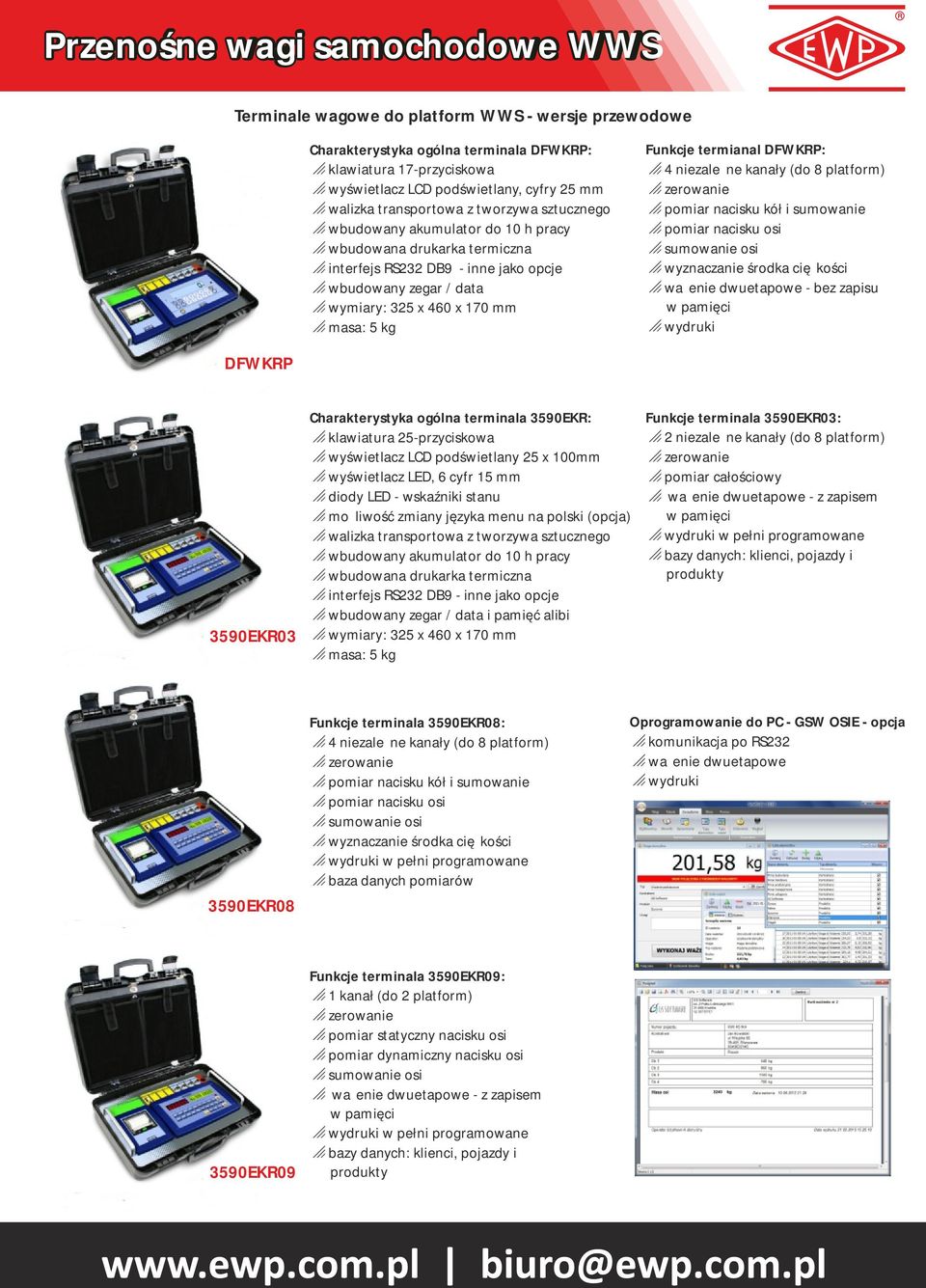

3 Terminale wagowe do platform WWS - wersje przewodowe Charakterystyka ogólna terminala DFWKP: o klawiatura 17-przyciskowa o wyświetlacz LCD podświetlany, cyfry 25 mm o walizka owa z tworzywa sztucznego o interfejs S232 DB9 - inne jako opcje o wbudowany zegar / data o : 325 x 460 x 170 mm o : 5 kg Funkcje termianal DFWKP: o ważenie dwuetapowe - bez zapisu DFWKP 3590EK03 Charakterystyka ogólna terminala 3590EK: o klawiatura 25-przyciskowa o wyświetlacz LCD podświetlany 25 x 100mm o wyświetlacz LED, 6 cyfr 15 mm o diody LED - wskaźniki stanu o możliwość zmiany języka menu na polski (opcja) o walizka owa z tworzywa sztucznego o interfejs S232 DB9 - inne jako opcje o wbudowany zegar / data i pamięć alibi o : 325 x 460 x 170 mm o : 5 kg Funkcje terminala 3590EK03: o 2 niezależne kanały (do 8 platform) o pomiar całościowy o ważenie dwuetapowe - z zapisem o bazy danych: klienci, pojazdy i produkty 3590EK08 Funkcje terminala 3590EK08: o baza danych pomiarów Oprogramowanie do PC - GSW OSIE - opcja o komunikacja po S232 o ważenie dwuetapowe 3590EK09 Funkcje terminala 3590EK09: o 1 kanał (do 2 platform) o pomiar statyczny nacisku osi o pomiar dynamiczny nacisku osi o ważenie dwuetapowe - z zapisem o bazy danych: klienci, pojazdy i produkty

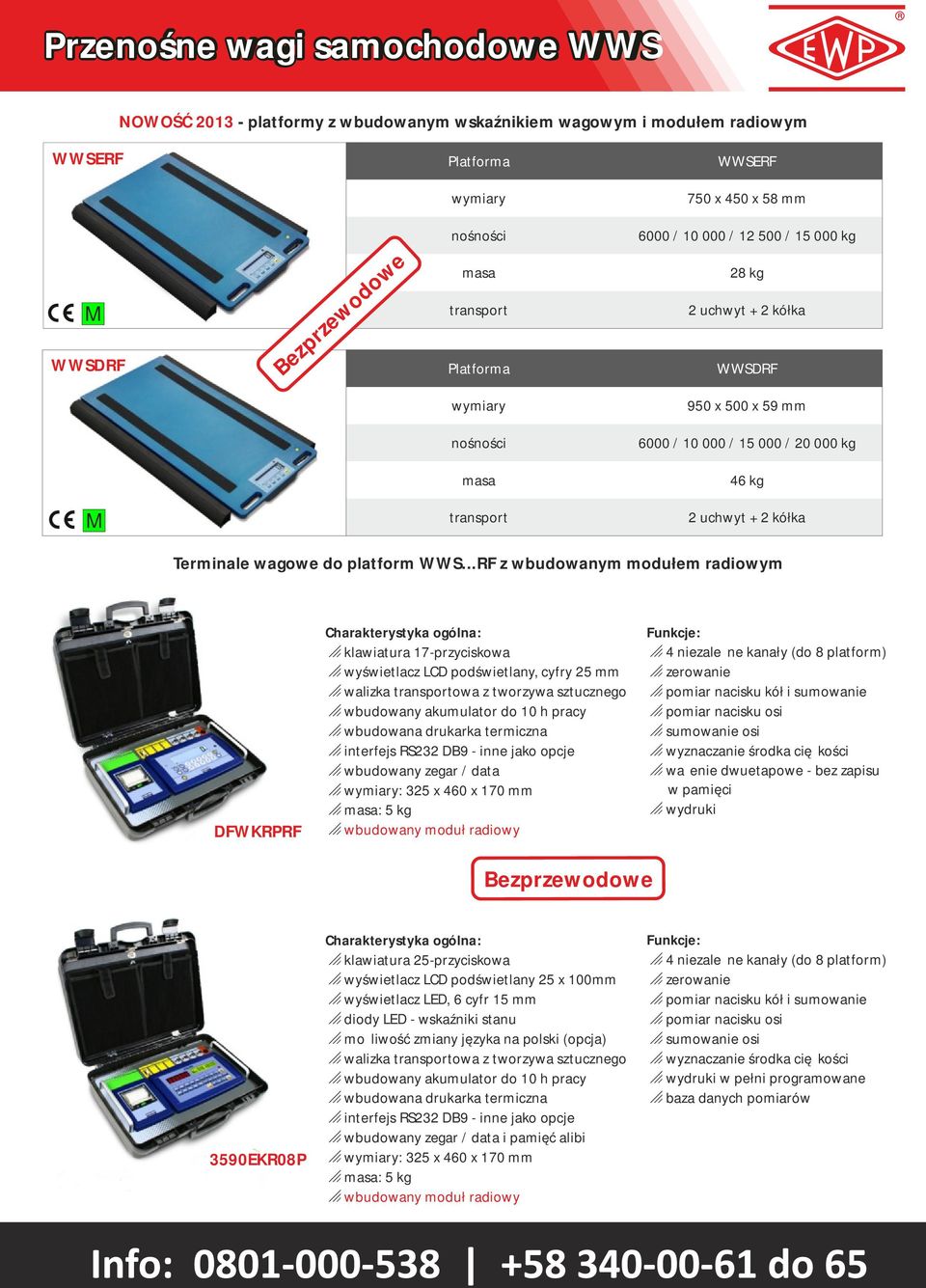

4 NOWOŚĆ platformy z wbudowanym wskaźnikiem wagowym i modułem radiowym WWSEF WWSEF 750 x 450 x 58 mm WWSDF Bezprzewodowe 6000 / / / kg 28 kg 2 uchwyt + 2 kółka WWSDF 950 x 500 x 59 mm 6000 / / / kg 46 kg 2 uchwyt + 2 kółka Terminale wagowe do platform WWS...F z wbudowanym modułem radiowym DFWKPF o klawiatura 17-przyciskowa o wyświetlacz LCD podświetlany, cyfry 25 mm o walizka owa z tworzywa sztucznego o interfejs S232 DB9 - inne jako opcje o wbudowany zegar / data o : 325 x 460 x 170 mm o : 5 kg o wbudowany moduł radiowy Funkcje: o ważenie dwuetapowe - bez zapisu Bezprzewodowe 3590EK08P o klawiatura 25-przyciskowa o wyświetlacz LCD podświetlany 25 x 100mm o wyświetlacz LED, 6 cyfr 15 mm o diody LED - wskaźniki stanu o możliwość zmiany języka na polski (opcja) o walizka owa z tworzywa sztucznego o interfejs S232 DB9 - inne jako opcje o wbudowany zegar / data i pamięć alibi o : 325 x 460 x 170 mm o : 5 kg o wbudowany moduł radiowy Funkcje: o baza danych pomiarów

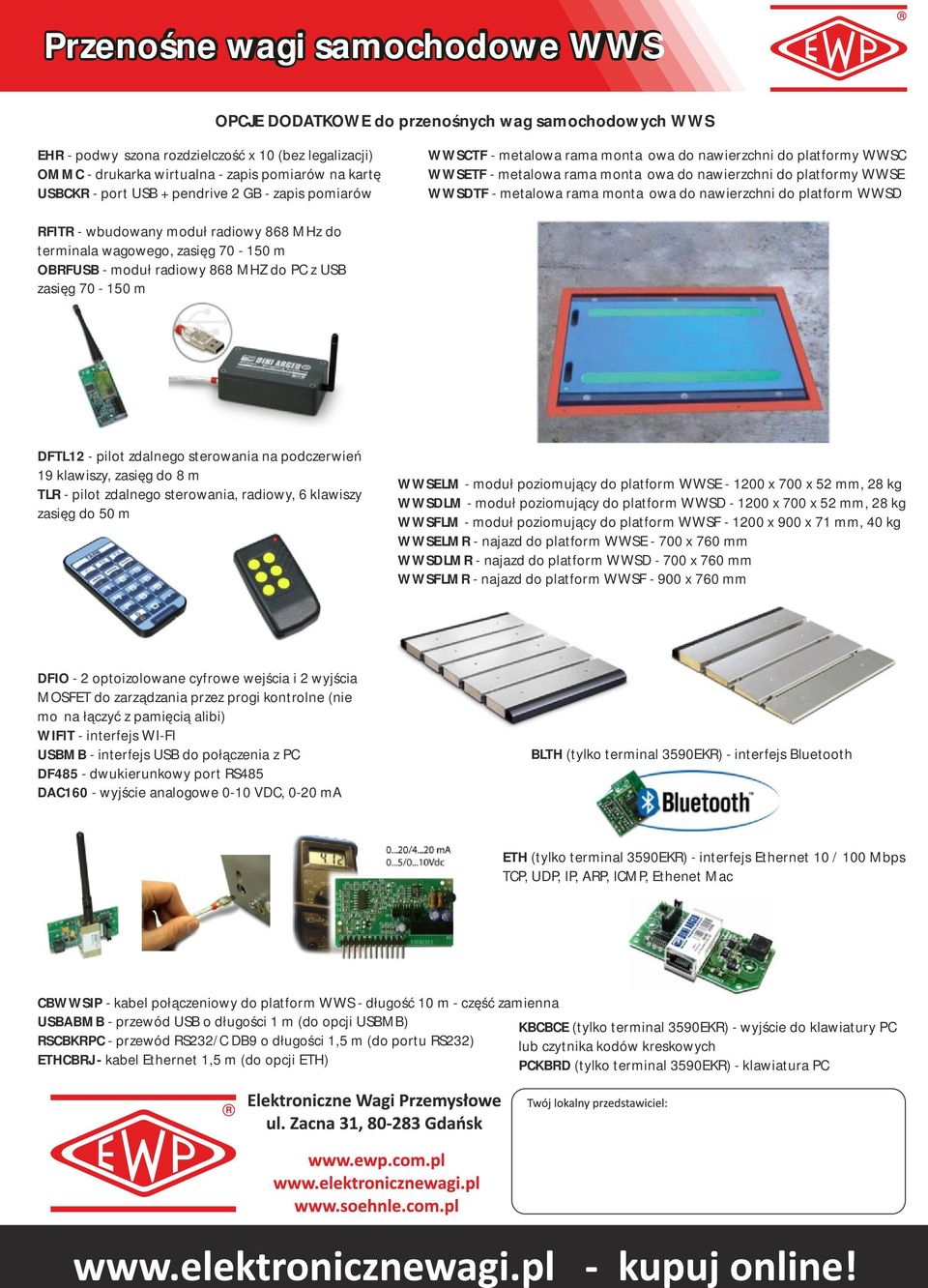

5 OPCJE DODATKOWE do przenośnych wag samochodowych WWS EH - podwyższona rozdzielczość x 10 (bez legalizacji) OC - drukarka wirtualna - zapis pomiarów na kartę USBCK - port USB + pendrive 2 GB - zapis pomiarów WWSCTF - metalowa rama montażowa do nawierzchni do platformy WWSC WWSETF - metalowa rama montażowa do nawierzchni do platformy WWSE WWSDTF - metalowa rama montażowa do nawierzchni do platform WWSD FIT - wbudowany moduł radiowy 868 Hz do terminala wagowego, zasięg m OBFUSB - moduł radiowy 868 HZ do PC z USB zasięg m DFTL12 - pilot zdalnego sterowania na podczerwień 19 klawiszy, zasięg do 8 m TL - pilot zdalnego sterowania, radiowy, 6 klawiszy zasięg do 50 m WWSEL - moduł poziomujący do platform WWSE x 700 x 52 mm, 28 kg WWSDL - moduł poziomujący do platform WWSD x 700 x 52 mm, 28 kg WWSFL - moduł poziomujący do platform WWSF x 900 x 71 mm, 40 kg WWSEL - najazd do platform WWSE x 760 mm WWSDL - najazd do platform WWSD x 760 mm WWSFL - najazd do platform WWSF x 760 mm DFIO - 2 optoizolowane cyfrowe wejścia i 2 wyjścia OSFET do zarządzania przez progi kontrolne (nie można łączyć z pamięcią alibi) WIFIT - interfejs WI-FI USBB - interfejs USB do połączenia z PC DF485 - dwukierunkowy port S485 DAC160 - wyjście analogowe 0-10 VDC, 0-20 ma BLTH (tylko terminal 3590EK) - interfejs Bluetooth ETH (tylko terminal 3590EK) - interfejs Ethernet 10 / 100 bps TCP, UDP, IP, AP, ICP, Ethenet ac CBWWSIP - kabel połączeniowy do platform WWS - długość 10 m - część zamienna USBABB - przewód USB o długości 1 m (do opcji USBB) KBCBCE (tylko terminal 3590EK) - wyjście do klawiatury PC SCBKPC - przewód S232/C DB9 o długości 1,5 m (do portu S232) lub czytnika kodów kreskowych ETHCBJ - kabel Ethernet 1,5 m (do opcji ETH) PCKBD (tylko terminal 3590EK) - klawiatura PC
