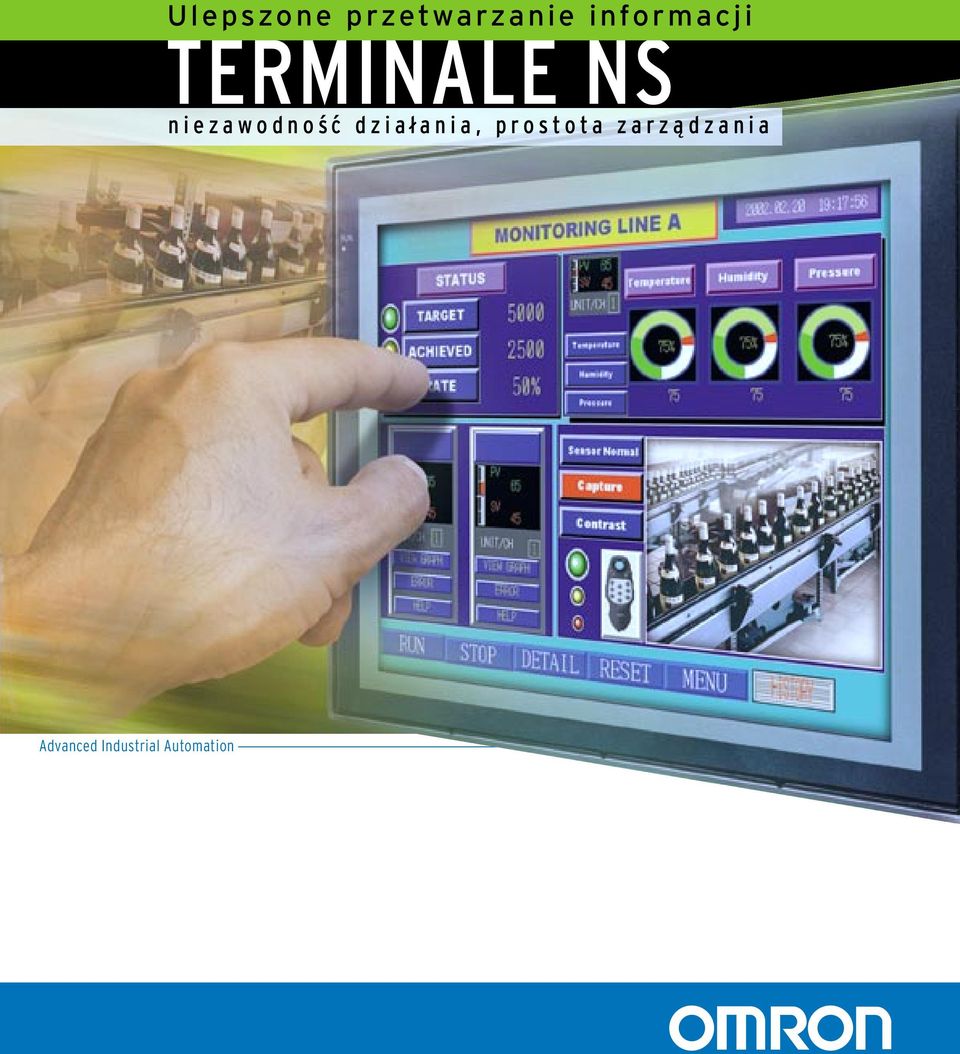

1 Advanced Industrial Automation Ulepszone przetwarzanie informacji TERMINALE NS niezawodność dzialania, prostota zarządzania

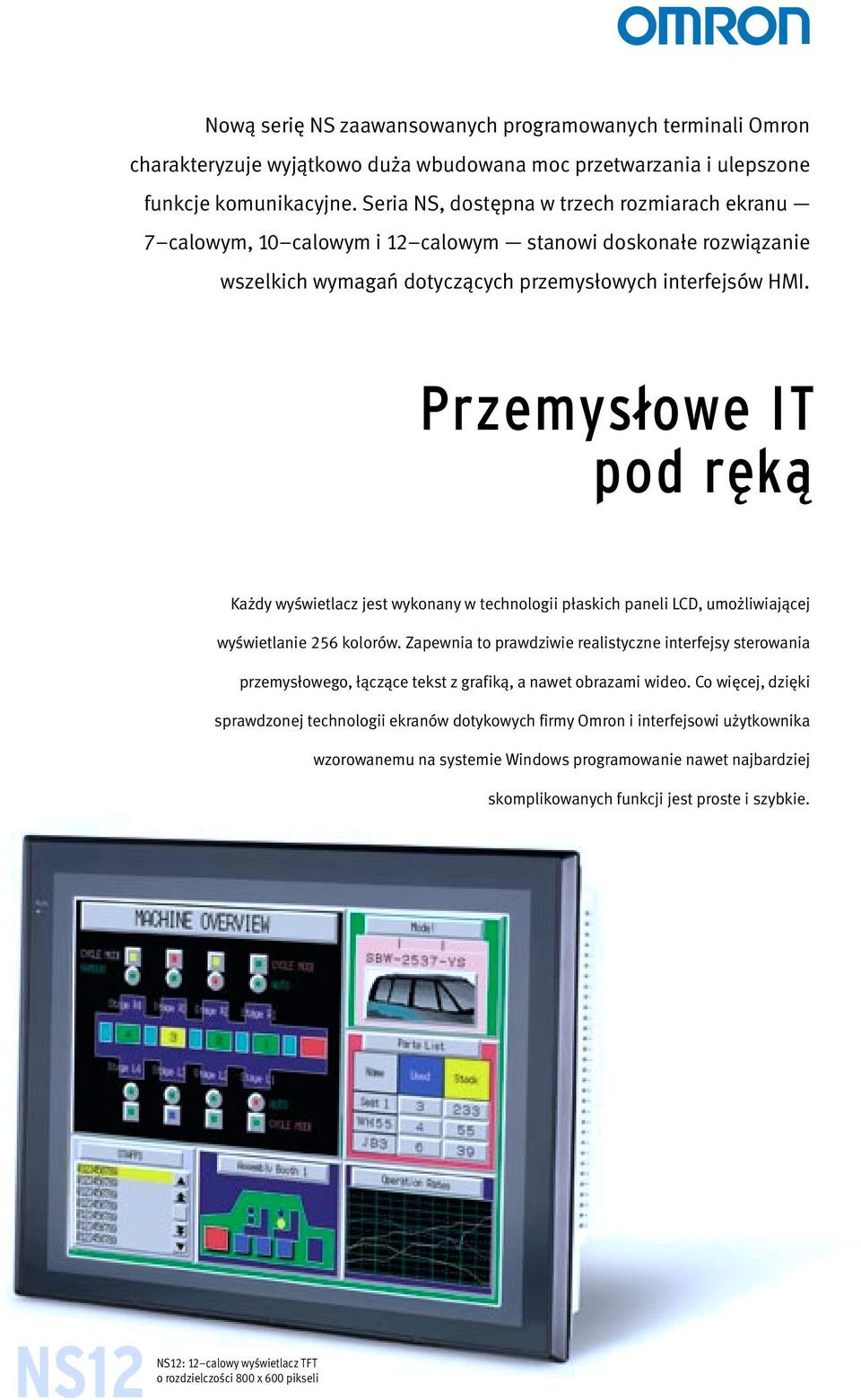

2 Nową serię NS zaawansowanych programowanych terminali Omron charakteryzuje wyjątkowo duża wbudowana moc przetwarzania i ulepszone funkcje komunikacyjne. Seria NS, dostępna w trzech rozmiarach ekranu 7 calowym, 10 calowym i 12 calowym stanowi doskonałe rozwiązanie wszelkich wymagań dotyczących przemysłowych interfejsów HMI. Przemyslowe IT pod ręką Każdy wyświetlacz jest wykonany w technologii płaskich paneli LCD, umożliwiającej wyświetlanie 256 kolorów. Zapewnia to prawdziwie realistyczne interfejsy sterowania przemysłowego, łączące tekst z grafiką, a nawet obrazami wideo. Co więcej, dzięki sprawdzonej technologii ekranów dotykowych firmy Omron i interfejsowi użytkownika wzorowanemu na systemie Windows programowanie nawet najbardziej skomplikowanych funkcji jest proste i szybkie. NS12 NS12: 12 calowy wyświetlacz TFT o rozdzielczości 800 x 600 pikseli

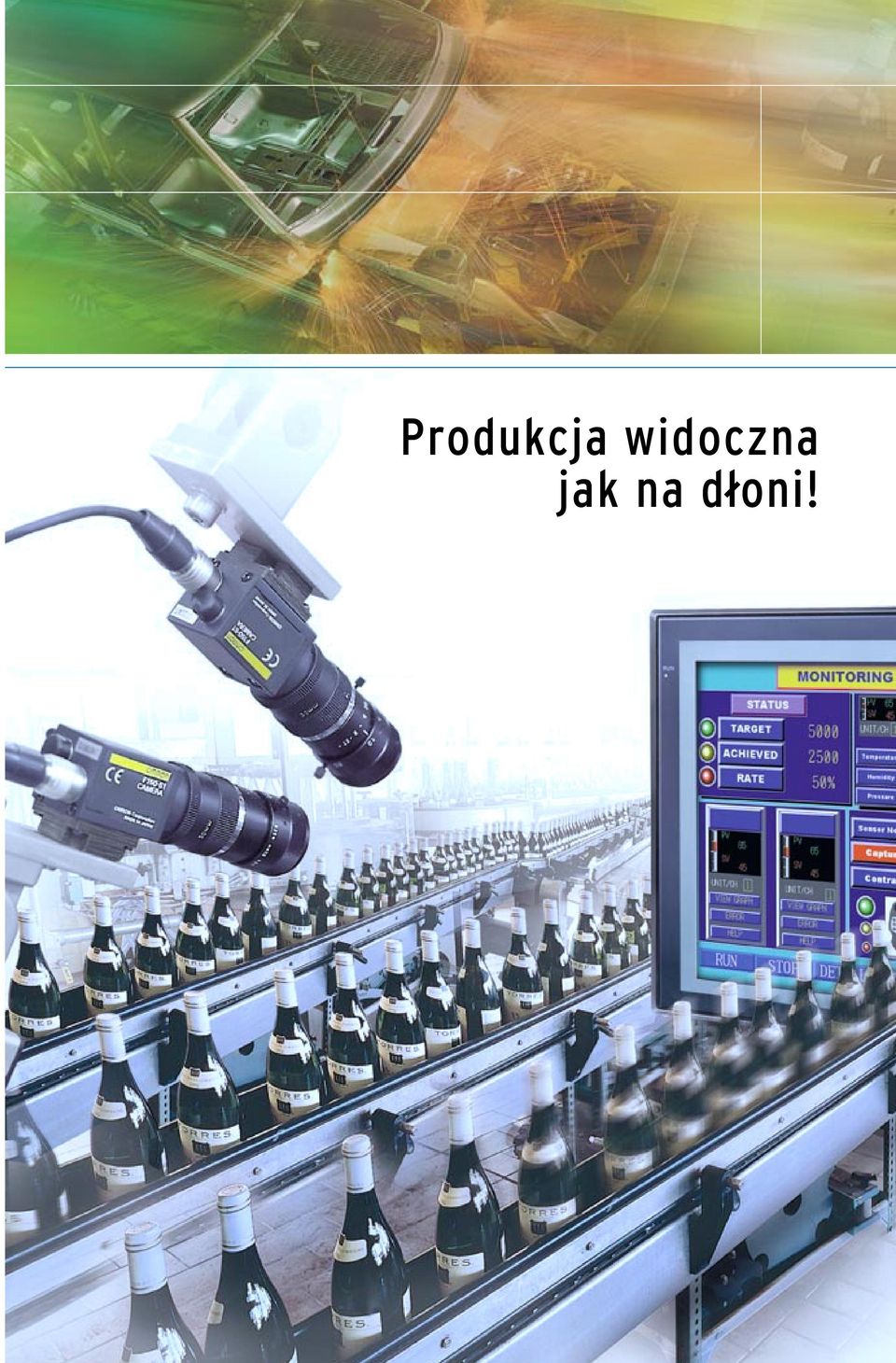

3 Produkcja widoczna jak na dloni!

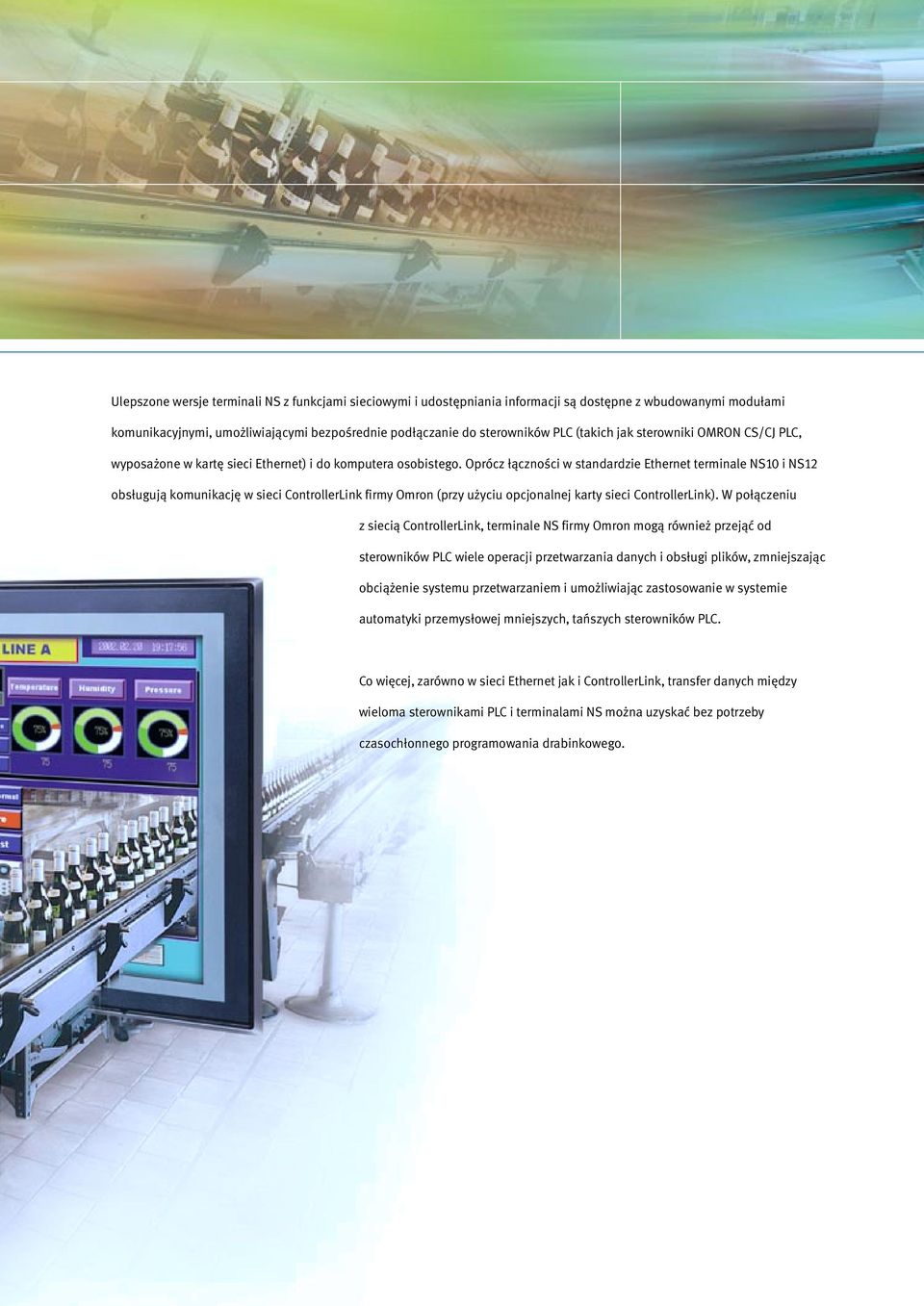

4 Ulepszone wersje terminali NS z funkcjami sieciowymi i udostępniania informacji są dostępne z wbudowanymi modułami komunikacyjnymi, umożliwiającymi bezpośrednie podłączanie do sterowników PLC (takich jak sterowniki OMRON CS/CJ PLC, wyposażone w kartę sieci Ethernet) i do komputera osobistego. Oprócz łączności w standardzie Ethernet terminale NS10 i NS12 obsługują komunikację w sieci ControllerLink firmy Omron (przy użyciu opcjonalnej karty sieci ControllerLink). W połączeniu z siecią ControllerLink, terminale NS firmy Omron mogą również przejąć od sterowników PLC wiele operacji przetwarzania danych i obsługi plików, zmniejszając obciążenie systemu przetwarzaniem i umożliwiając zastosowanie w systemie automatyki przemysłowej mniejszych, tańszych sterowników PLC. Co więcej, zarówno w sieci Ethernet jak i ControllerLink, transfer danych między wieloma sterownikami PLC i terminalami NS można uzyskać bez potrzeby czasochłonnego programowania drabinkowego.

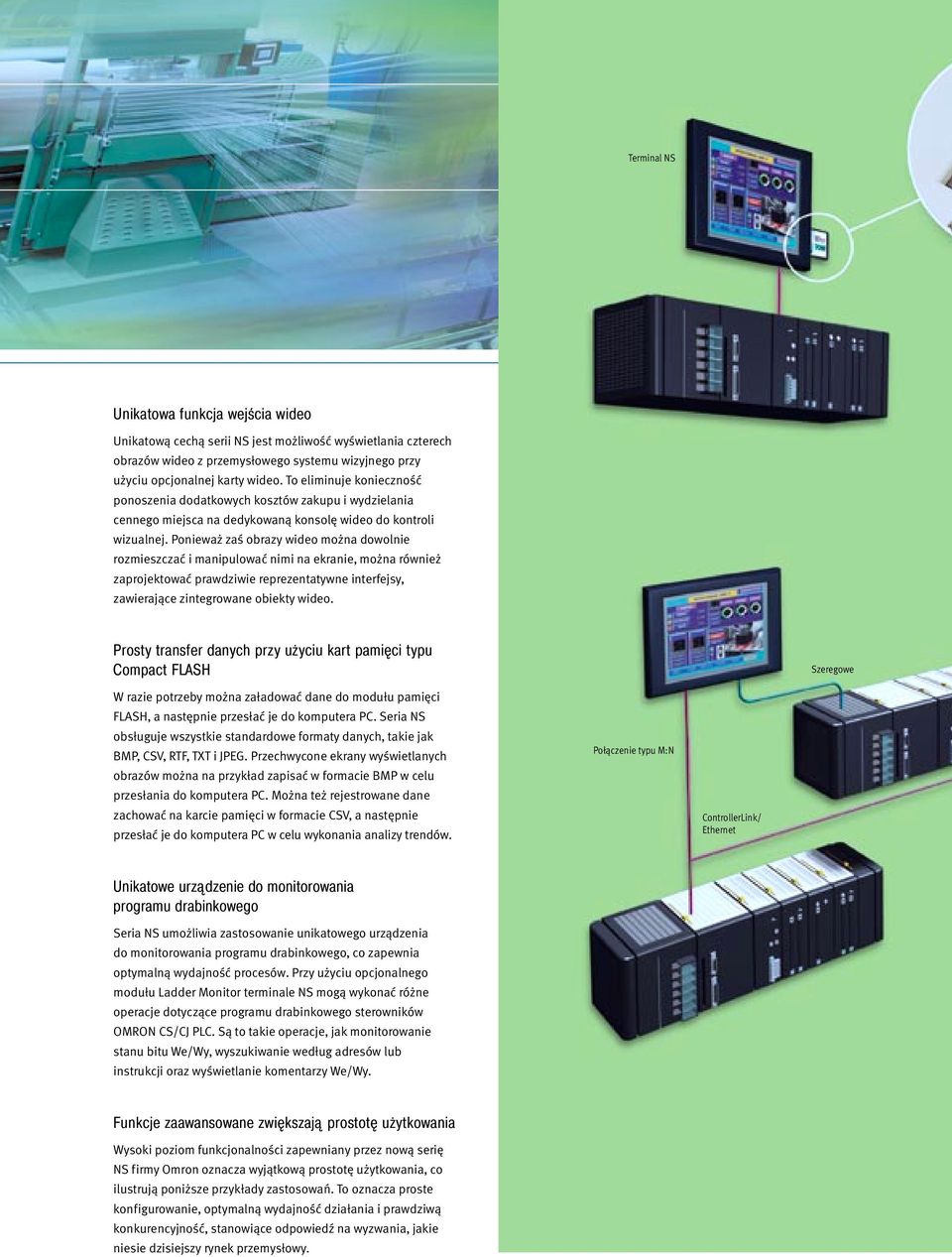

5 Terminal NS Unikatowa funkcja wejścia wideo Unikatową cechą serii NS jest możliwość wyświetlania czterech obrazów wideo z przemysłowego systemu wizyjnego przy użyciu opcjonalnej karty wideo. To eliminuje konieczność ponoszenia dodatkowych kosztów zakupu i wydzielania cennego miejsca na dedykowaną konsolę wideo do kontroli wizualnej. Ponieważ zaś obrazy wideo można dowolnie rozmieszczać i manipulować nimi na ekranie, można również zaprojektować prawdziwie reprezentatywne interfejsy, zawierające zintegrowane obiekty wideo. Prosty transfer danych przy użyciu kart pamięci typu Compact FLASH Szeregowe W razie potrzeby można załadować dane do modułu pamięci FLASH, a następnie przesłać je do komputera PC. Seria NS obsługuje wszystkie standardowe formaty danych, takie jak BMP, CSV, RTF, TXT i JPEG. Przechwycone ekrany wyświetlanych obrazów można na przykład zapisać w formacie BMP w celu przesłania do komputera PC. Można też rejestrowane dane zachować na karcie pamięci w formacie CSV, a następnie przesłać je do komputera PC w celu wykonania analizy trendów. Połączenie typu M:N ControllerLink/ Ethernet Unikatowe urządzenie do monitorowania programu drabinkowego Seria NS umożliwia zastosowanie unikatowego urządzenia do monitorowania programu drabinkowego, co zapewnia optymalną wydajność procesów. Przy użyciu opcjonalnego modułu Ladder Monitor terminale NS mogą wykonać różne operacje dotyczące programu drabinkowego sterowników OMRON CS/CJ PLC. Są to takie operacje, jak monitorowanie stanu bitu We/Wy, wyszukiwanie według adresów lub instrukcji oraz wyświetlanie komentarzy We/Wy. Funkcje zaawansowane zwiększają prostotę użytkowania Wysoki poziom funkcjonalności zapewniany przez nową serię NS firmy Omron oznacza wyjątkową prostotę użytkowania, co ilustrują poniższe przykłady zastosowań. To oznacza proste konfigurowanie, optymalną wydajność działania i prawdziwą konkurencyjność, stanowiące odpowiedź na wyzwania, jakie niesie dzisiejszy rynek przemysłowy.

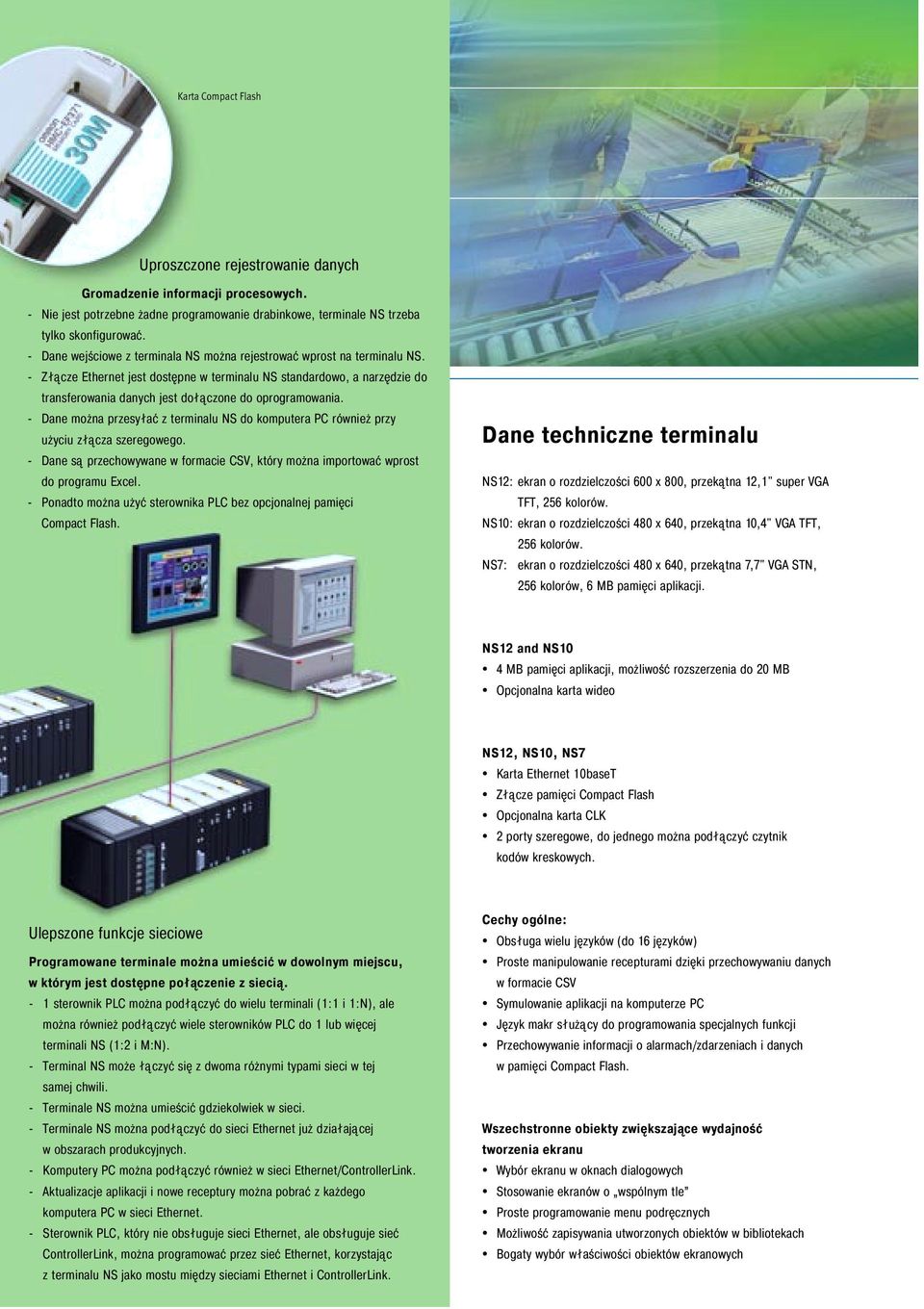

6 Karta Compact Flash Uproszczone rejestrowanie danych Gromadzenie informacji procesowych. - Nie jest potrzebne żadne programowanie drabinkowe, terminale NS trzeba tylko skonfigurować. - Dane wejściowe z terminala NS można rejestrować wprost na terminalu NS. - Złącze Ethernet jest dostępne w terminalu NS standardowo, a narzędzie do transferowania danych jest dołączone do oprogramowania. - Dane można przesyłać z terminalu NS do komputera PC również przy użyciu złącza szeregowego. - Dane są przechowywane w formacie CSV, który można importować wprost do programu Excel. - Ponadto można użyć sterownika PLC bez opcjonalnej pamięci Compact Flash. Dane techniczne terminalu NS12: ekran o rozdzielczości 600 x 800, przekątna 12,1" super VGA TFT, 256 kolorów. NS10: ekran o rozdzielczości 480 x 640, przekątna 10,4" VGA TFT, 256 kolorów. NS7: ekran o rozdzielczości 480 x 640, przekątna 7,7" VGA STN, 256 kolorów, 6 MB pamięci aplikacji. NS12 and NS10 4 MB pamięci aplikacji, możliwość rozszerzenia do 20 MB Opcjonalna karta wideo NS12, NS10, NS7 Karta Ethernet 10baseT Złącze pamięci Compact Flash Opcjonalna karta CLK 2 porty szeregowe, do jednego można podłączyć czytnik kodów kreskowych. Ulepszone funkcje sieciowe Programowane terminale można umieścić w dowolnym miejscu, w którym jest dostępne połączenie z siecią. - 1 sterownik PLC można podłączyć do wielu terminali (1:1 i 1:N), ale można również podłączyć wiele sterowników PLC do 1 lub więcej terminali NS (1:2 i M:N). - Terminal NS może łączyć się z dwoma różnymi typami sieci w tej samej chwili. - Terminale NS można umieścić gdziekolwiek w sieci. - Terminale NS można podłączyć do sieci Ethernet już działającej w obszarach produkcyjnych. - Komputery PC można podłączyć również w sieci Ethernet/ControllerLink. - Aktualizacje aplikacji i nowe receptury można pobrać z każdego komputera PC w sieci Ethernet. - Sterownik PLC, który nie obsługuje sieci Ethernet, ale obsługuje sieć ControllerLink, można programować przez sieć Ethernet, korzystając z terminalu NS jako mostu między sieciami Ethernet i ControllerLink. Cechy ogólne: Obsługa wielu języków (do 16 języków) Proste manipulowanie recepturami dzięki przechowywaniu danych w formacie CSV Symulowanie aplikacji na komputerze PC Język makr służący do programowania specjalnych funkcji Przechowywanie informacji o alarmach/zdarzeniach i danych w pamięci Compact Flash. Wszechstronne obiekty zwiększające wydajność tworzenia ekranu Wybór ekranu w oknach dialogowych Stosowanie ekranów o wspólnym tle Proste programowanie menu podręcznych Możliwość zapisywania utworzonych obiektów w bibliotekach Bogaty wybór właściwości obiektów ekranowych

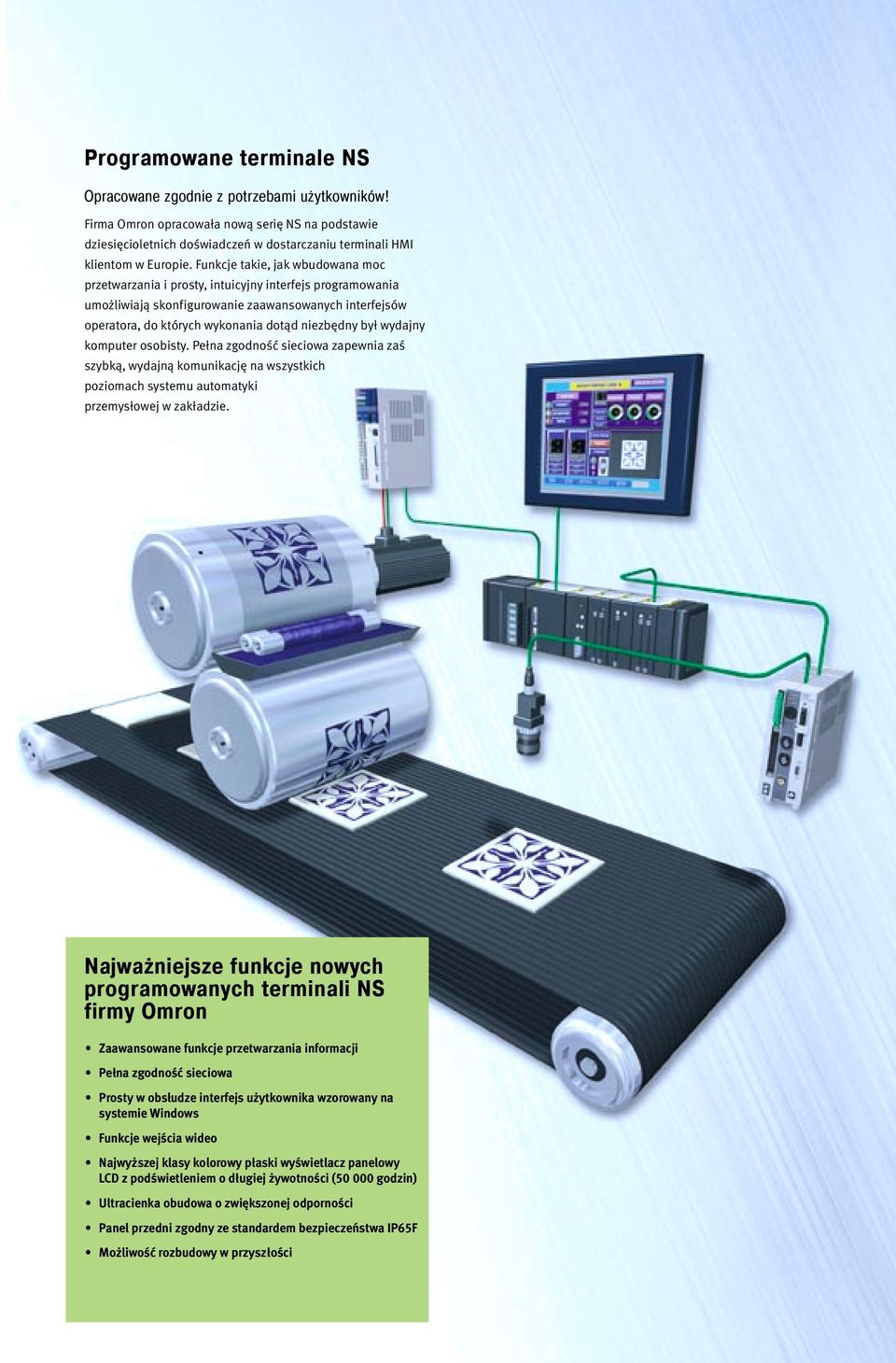

7 Programowane terminale NS Opracowane zgodnie z potrzebami użytkowników! Firma Omron opracowała nową serię NS na podstawie dziesięcioletnich doświadczeń w dostarczaniu terminali HMI klientom w Europie. Funkcje takie, jak wbudowana moc przetwarzania i prosty, intuicyjny interfejs programowania umożliwiają skonfigurowanie zaawansowanych interfejsów operatora, do których wykonania dotąd niezbędny był wydajny komputer osobisty. Pełna zgodność sieciowa zapewnia zaś szybką, wydajną komunikację na wszystkich poziomach systemu automatyki przemysłowej w zakładzie. Najważniejsze funkcje nowych programowanych terminali NS firmy Omron Zaawansowane funkcje przetwarzania informacji Pełna zgodność sieciowa Prosty w obsłudze interfejs użytkownika wzorowany na systemie Windows Funkcje wejścia wideo Najwyższej klasy kolorowy płaski wyświetlacz panelowy LCD z podświetleniem o długiej żywotności ( godzin) Ultracienka obudowa o zwiększonej odporności Panel przedni zgodny ze standardem bezpieczeństwa IP65F Możliwość rozbudowy w przyszłości

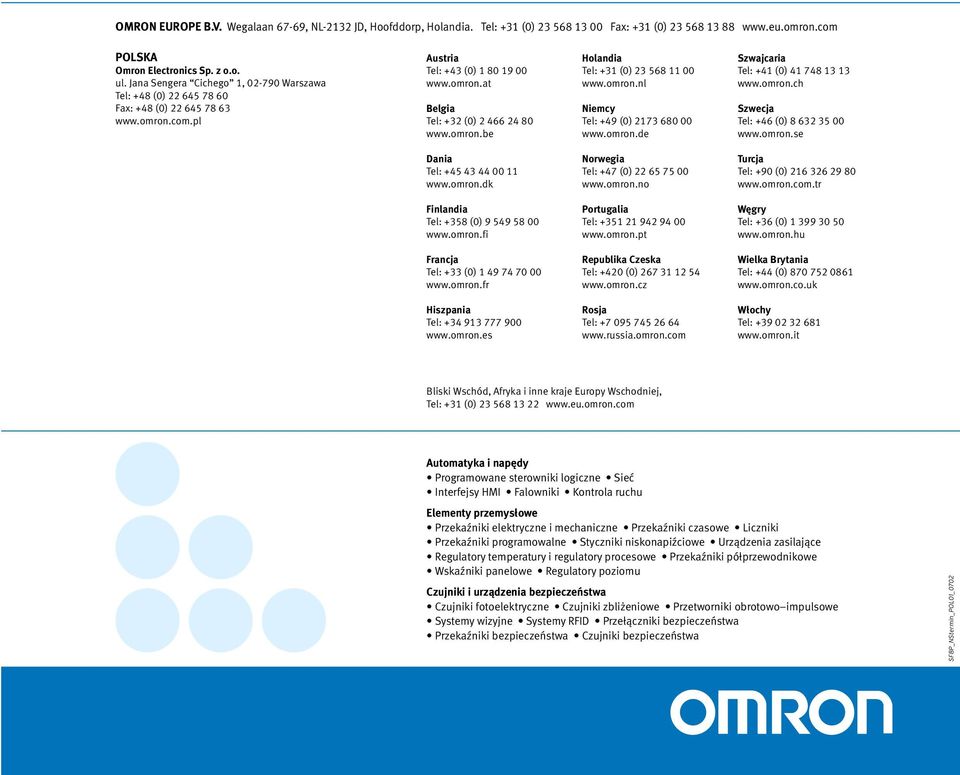

8 OMRON EUROPE B.V. Wegalaan 67-69, NL-2132 JD, Hoofddorp, Holandia. Tel: +31 (0) Fax: +31 (0) POLSKA Omron Electronics Sp. z o.o. ul. Jana Sengera Cichego 1, Warszawa Tel: +48 (0) Fax: +48 (0) Austria Tel: +43 (0) Belgia Tel: +32 (0) Holandia Tel: +31 (0) Niemcy Tel: +49 (0) Szwajcaria Tel: +41 (0) Szwecja Tel: +46 (0) Dania Tel: Norwegia Tel: +47 (0) Turcja Tel: +90 (0) Finlandia Tel: +358 (0) Portugalia Tel: Węgry Tel: +36 (0) Francja Tel: +33 (0) Republika Czeska Tel: +420 (0) Wielka Brytania Tel: +44 (0) Hiszpania Tel: Rosja Tel: Włochy Tel: Bliski Wschód, Afryka i inne kraje Europy Wschodniej, Tel: +31 (0) Autoryzowany dystrybutor: Automatyka i napędy Programowane sterowniki logiczne Sieć Interfejsy HMI Falowniki Kontrola ruchu Elementy przemysłowe Przekaźniki elektryczne i mechaniczne Przekaźniki czasowe Liczniki Przekaźniki programowalne Styczniki niskonapiźciowe Urządzenia zasilające Regulatory temperatury i regulatory procesowe Przekaźniki półprzewodnikowe Wskaźniki panelowe Regulatory poziomu Czujniki i urządzenia bezpieczeństwa Czujniki fotoelektryczne Czujniki zbliżeniowe Przetworniki obrotowo impulsowe Systemy wizyjne Systemy RFID Przełączniki bezpieczeństwa Przekaźniki bezpieczeństwa Czujniki bezpieczeństwa SF8P_NStermin_POL01_0702
