1 Wieloekranowy kontroler wizyjny SKRÓCONA INSTRUKCJA OBSŁUGI Dziękujemy za zakup wieloekranowego kontrolera wizyjnego Datapath Hx4. Niniejszy dokument został opracowany z myślą o ułatwieniu użytkownikowi szybkiego zaznajomienia się z procesem wstępnej konfiguracji urządzenia. Podręcznik użytkownika można pobrać z: sales@datapath.co.uk +44 (0)

2 SKRÓCONA INSTRUKCJA OBSŁUGI Hx4 KROK 1: SPRAWDZENIE ZAWARTOŚCI ZAWARTOŚĆ Wieloekranowy kontroler wizyjny Hx4 1 przewód zasilający Przewód USB 2.0 Type A na Type B Skrócona instrukcja obsługi 5 przewód HDMI Lock 2 akcesoria do montażu w stelażu 6 śruba do montażu w stelażu Jeśli brakuje któregokolwiek z elementów, skontaktuj się z firmą Datapath, aby uzyskać dalsze instrukcje. Kontroler Hx4 jest dostarczany bez przewodów wejściowych i wyjściowych, dlatego należy je zakupić osobno w celu zrealizowania projektu. Najnowsza wersja oprogramowania Wall Designer dla systemu operacyjnego Mac jest dostępna do pobrania na stronie Strona 2

3 KROK 2: PODŁĄCZENIE WEJŚĆ HDMI INPUT HDMI Podłącz źródło wejściowe do złącza wejściowego znajdującego się z tyłu Hx4. Przewody należy podłączyć prawidłowo; zalecane jest użycie przewodów ze złączami blokującymi. KROK 3: PODŁĄCZENIE WYJŚĆ MONITOR OUTPUTS Złącza wyjściowe HDMI Podłącz przewody monitorów do złączy wyjściowych z tyłu urządzenia Hx4; do jednego modułu Hx4 można podłączyć maks. 4 monitory. Przewody należy podłączyć prawidłowo; zalecane jest użycie przewodów ze złączami blokującymi. Strona 3

4 KROK 4: PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO Podłącz przewód zasilający. Włącz urządzenie. Po włączeniu zasilania kontroler Hx4 uruchomi się, a diody LED na panelu przednim będą migać przez maks. 15 sekund. Jeśli nie przestaną migać, należy odnieść się do rozdziału dotyczącego rozwiązywania problemów. KROK 5: PODŁĄCZENIE DO KOMPUTERA Aby pomyślnie skonfigurować Hx4, najpierw zainstaluj aplikację Wall Designer na swoim komputerze PC, pobierając najnowszą wersję ze strony Datapath: Port USB Po uruchomieniu urządzenia Hx4 podłącz je do komputera dostarczonym przewodem USB. Hx4 to urządzenie typu plug and play; aplikacja Wall Designer wykryje je po skonfigurowaniu układów. Urządzenie Hx4 można też skonfigurować przez sieć patrz Krok 6. Strona 4

5 KROK 6: KONFIGURACJA PRZEZ SIEĆ Kontroler Hx4 wyposażony jest w jeden port Ethernet, który pozwala dodać urządzenie do sieci. Port Ethernet Podłącz Hx4 do sieci za pomocą złącza LAN, a następnie otwórz aplikację Wall Designer, aby utworzyć układ monitorów. Po powiązaniu urządzenia wirtualnego z urządzeniem fizycznym na liście pojawią się wszystkie kontrolery Hx4 aktualnie podłączone do sieci. Kliknij urządzenie wirtualne, aby wyświetlić jego właściwości; właściwości urządzenia można zmienić w taki sam sposób, jak w przypadku podłączenia przewodem USB. Po wprowadzeniu zmian kliknij opcję Zastosuj ustawienia, aby zapisać zmiany. Więcej informacji na temat ustawień sieciowych zawiera podręcznik użytkownika Hx4. Strona 5

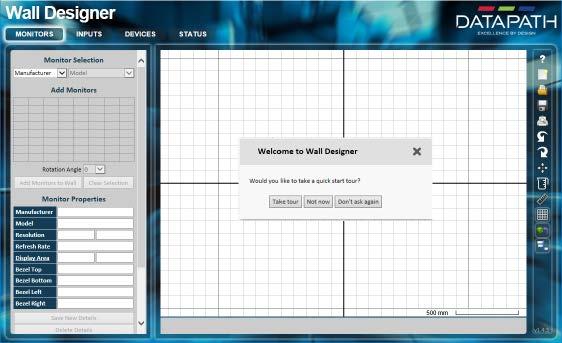

KROK 7: WALL DESIGNER Start Wszystkie programy Wall Designer Po otwarciu aplikacji Wall Designer zostanie wyświetlone następujące okno dialogowe.

6 KROK 7: WALL DESIGNER Start Wszystkie programy Wall Designer Po otwarciu aplikacji Wall Designer zostanie wyświetlone następujące okno dialogowe Tryby pracy: wybór monitorów i wejść oraz konfigurowanie urządzeń 2 Okno dialogowe Szybki start 3 Kanwa wirtualna 4 Pasek narzędzi W przypadku użycia aplikacji Wall Designer po raz pierwszy zdecydowanie zalecane jest skorzystanie z opcji Szybki start. Strona 6

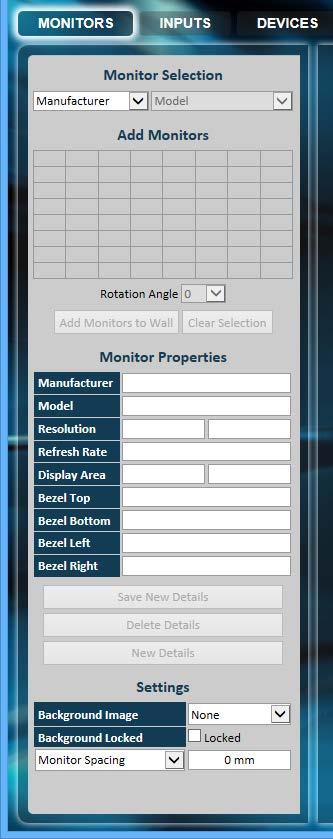

KROK 8: TRYBY PRACY Monitor Wejścia Urządzenia Stan Z listy rozwijanej po lewej stronie wybierz producenta monitora, a następnie model.

Kliknij przycisk Dodaj monitory, a następnie otwórz kartę Wejścia. Ustaw źródła wejściowe, które mają być wyświetlane na monitorach.

Skonfiguruj urządzenia, klikając przycisk Automatyczna konfiguracja Hx4.

komputera. Aby zakończyć konfigurację urządzenia, kliknij przycisk Zastosuj ustawienia.

7 KROK 8: TRYBY PRACY Monitor Wejścia Urządzenia Stan Z listy rozwijanej po lewej stronie wybierz producenta monitora, a następnie model. Wybierz liczbę monitorów, klikając i przeciągając w siatce Dodaj monitory. Wybierz tło, aby ulepszyć kanwę wirtualną. Kliknij przycisk Dodaj monitory, a następnie otwórz kartę Wejścia. Ustaw źródła wejściowe, które mają być wyświetlane na monitorach. Kliknij przycisk Utwórz i wybierz źródło próbne w celu uzyskania podglądu, jak będzie wyglądać ściana wizyjna. Skonfiguruj urządzenia, klikając przycisk Automatyczna konfiguracja Hx4. Po zakończeniu konfiguracji kliknij prawym przyciskiem myszy urządzenie wirtualne w oknie głównym i skojarz je z urządzeniem fizycznym w sieci lub podłączonym do komputera. Aby zakończyć konfigurację urządzenia, kliknij przycisk Zastosuj ustawienia. Kliknij urządzenie na liście, a Panel statusu zostanie wypełniony szczegółowym podsumowaniem dotyczącym urządzenia zawierającym informacje na temat wersji pamięci Flash i oprogramowania układowego, adresu IP (jeśli urządzenie jest podłączone za pośrednictwem sieci), numeru seryjnego, średniej temperatury urządzenia itp. Panel statusu wyświetla również właściwości wejścia i wyjścia. Szczegółowy podgląd każdej właściwości można wyświetlić, klikając odpowiednie menu rozwijane. Strona 7

KROK 9: WIELE URZĄDZEŃ Gdy wymaganych jest więcej wejść niż cztery (w przykładzie poniżej jest ich osiem), funkcja automatycznej konfiguracji Hx4 określi najbardziej logiczny sposób podłączenia

8 KROK 9: WIELE URZĄDZEŃ Gdy wymaganych jest więcej wejść niż cztery (w przykładzie poniżej jest ich osiem), funkcja automatycznej konfiguracji Hx4 określi najbardziej logiczny sposób podłączenia wszystkich urządzeń. Aby podłączyć drugi kontroler Hx4, użyj wzmacniacza dystrybucyjnego HDMI (patrz ilustracja poniżej). Wzmacniacz dystrybucyjny HDMI KROK 10: MONTAŻ W STELAŻU (OPCJONALNIE) Wykręć kołki gwintowane z boku kontrolera Hx4 i przykręć akcesoria do montażu w stelażu za pomocą dostarczonych śrub. Strona 8

9 PANEL STEROWANIA IP Urządzenie Hx4 ma panel sterowania, do którego można uzyskać dostęp przez połączenie IP; wystarczy wpisać adres IP kontrolera Hx4 w przeglądarce internetowej, a zostanie wyświetlony panel sterowania danego urządzenia Hx4. Panel sterowania umożliwia zmianę właściwości i ustawień, ręczne definiowanie regionów przycinania oraz otwieranie aplikacji Wall Designer. ROZWIĄZYWANIE PROBLEMÓW Ekrany zmieniają kolor na czerwony Jeżeli kolor wszystkich ekranów zmieni się na czerwony, będzie to oznaczać, że wystąpiła niezgodność z protokołem HDCP. Sprawdź, czy źródło wejściowe i monitory są zgodne z protokołem HDCP. Kontrolki LED na panelu przednim Po uruchomieniu wszystkie trzy kontrolki będą migać; po kilku sekundach przestaną migać i będzie się świecić kontrolka zasilania. Jeśli kontrolka ta będzie migać, oznacza to, że kontroler Hx4 wymaga aktualizacji. Informacje na temat aktualizacji Hx4 można znaleźć w podręczniku użytkownika. Strona 9

10 OŚWIADCZENIE O PRAWACH AUTORSKICH Datapath Ltd., Anglia, 2018 Niniejszy dokument jest objęty prawem autorskim Datapath Limited. Żadna część niniejszej dokumentacji nie może być powielana, rozpowszechniana, ujawniana, przechowywana w formie elektronicznej ani wykorzystywana, w całości lub w części, w celach innych niż określone w niniejszym dokumencie bez wyraźnej zgody Datapath Limited. Mimo że dołożono wszelkich starań, aby zapewnić rzetelność informacji podanych w niniejszym dokumencie, Datapath Limited nie ponosi żadnej odpowiedzialności za jego treść ani jakiekolwiek błędy i przeoczenia. Datapath zastrzega sobie prawo do zmiany specyfikacji bez uprzedniego powiadomienia i zrzeka się odpowiedzialności za sposób wykorzystania przedstawionych w dokumencie informacji. Datapath Limited uznaje prawa właścicieli wszystkich zastrzeżonych znaków towarowych użytych w niniejszym dokumencie. Strona 10

11 CERTYFIKATY To urządzenie spełnia wymagania części 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) urządzenie nie może powodować szkodliwych zakłóceń oraz (2) urządzenie musi przyjmować wszelkie odbierane zakłócenia, łącznie z zakłóceniami, które mogą powodować niepożądane działanie. Deklaracja zgodności UE (klasa A) Firma Datapath Ltd. oświadcza, że kontroler monitorów Hx4 spełnia podstawowe wymagania i inne stosowne postanowienia dyrektyw 2014/30/UE, 2014/35/UE i 2011/65/UE. Kopia deklaracji zgodności jest dostępna na życzenie. Datapath Limited Bemrose House Bemrose Park Wayzgoose Drive Derby, DE21 6XQ Wielka Brytania Pełną listę certyfikatów zgodności produktu można znaleźć w podręczniku użytkownika produktu. Strona 11

12 Datapath Wielka Brytania i siedziba firmy Bemrose House, Bemrose Park Wayzgoose Drive Derby, DE21 6XQ Anglia +44 (0) sales@datapath.co.uk Datapath Ameryka Północna 2550 Blvd of the Generals Suite 320 Norristown, PA USA sales@datapath.co.uk Datapath Francja +33 (1) sales-fr@datapath.co.uk Datapath Niemcy sales-de@datapath.co.uk Datapath Chiny sales-cn@datapath.co.uk Datapath Japonia +81 (0) sales-jp@datapath.co.uk Produkt Klasyfikacja Nr wersji Kontroler monitorów Hx4 skrócona instrukcja obsługi Data publikacji
