1 Panele wysokiej wydajności exp (Efficiency XGT Panel)

2 Przegląd paneli exp Ekran LCD wysokiej jakości Model 7 (exp40-tta/dc) i model 10.2 (exp60-tta/dc) Wgrywanie i pobieranie programu przez port USB znajdujący się na froncie panela Obsługa pamięci USB, myszki, klawiatury przez port USB Host z tyłu panela 3 kanały komunikacji szeregowej (RS232, RS-485, RS-422/485) Dioda sygnalizacyjna Niebieskie podświetlenie - zasilanie włączone Bateria COM3(RS-422/485) USB wejście Połączenie z PC dla: 1) Transmisja danych Back-up 2) Wgrywanie i pobieranie programu 3) Engine Update COM1(RS-485) COM2(RS-232C) USB Host 2.0 1ch 1) Pamięć USB 2) Myszka / klawaitura Zasilanie

3 Cechy paneli exp Certyfikowane IP65 z wąską i solidną konstrukcją Ekran LCD - WVGA (800x480) Zwiększona wydajność O/S przez wykorzystanie Windows CE 6.0 R3 Professional - Obsługa zewnętrznych aplikacji Zwiększona wielkość pamięci ekranu z porównaniu do XP(10MB 64MB) Zwiększona szybkość przełączania ekranów i komunikacji przez zastosowanie procesora 450MHz Wgrywanie i pobieranie programu przez port USB na froncie panela 3 kanały komunikacji szeregowej: - RS-485(D-Sub 9 pinów) - RS-232C wspierane Flow control (D-Sub 9 pinów) - RS-422/485 (5 pinów) Podłączenie pamięci USB do przechowywania danych Taka sama wielkość otworu na panel jak przy panelach serii MT firmy Weintek Trwały i elegancki wygląd (Materiał: PC + ABS) Oprogramowanie kompatybilne z obecnymi produktami serii XP Certyfikaty: UL, CE, KCC

4 Cechy paneli exp Max. 3 kanały komunikacji szeregowej (RS-232C, RS-485, RS-422/485) 1 kanał Komunikacja z max. 4 różnymi urządzeniami COM1(RS-485) Seria exp VFD COM2(RS-232C) PLC COM3(RS-422/485) PLC VFD

5 Szczegóły paneli exp Pozycja W Y Ś W I E T L A C Z P A M K O M Wielkość ekranu exp40-tta exp60-tta 17.8cm(7 ) 25.9 cm(10.2 ) Typ LCD TFT Color LCD Rozdzielczość 800 x 480 pikseli (WVGA) Kolor 16Bit kolorów (65,536) Podświetlenie Podświetlenie LED (Automatyczne wył/zał) Żywotność podświetlenia Jasność Panel dotykowy 20,000 lub więcej 2015 ROAD SHOW AUTOMATION PART 400 cd/ 350 cd/ 4 Line Analog System ROM(FLASH) 128MB (Dane Ekranu: 64MB) System RAM(SDRAM) 128MB Back up RAM(SRAM) 128KB 1 kanał, 10/100Base-T USB Port USB 2.0 Host: 1 kanał (Pamięć USB, myszka, klawiatura) USB 2.0: 1 kanał podłączenie PC COM1/COM2 RS232, 485(D-Sub 9 pin, męskie gniazdo) COM3 RS422/485 (zaciski) Buzer Magnetyczny brzęczyk (85dB) Dane Back up RTC, Alarmy / Logowanie / Dane receptur, Dane użytkownika w nieulotnej pamięci panela (rej. HK) Żywotność bateri Średnio 3 lata (Temperatura pracy 50 ) Wielojęzyczność Obsługa 12 języków Rozszerzone funkcje Logowanie / Receptury / Skrypty Stopień ochrony IP65 Zasilanie DC24V

6 XP-Remote Viewer Zdalna kontrola i monitoring paneli XGT na ekranie komputera (dostępne tylko za pośrednictwem transmisji danych) 1 panel może mieć dostęp z maksymalnie 4 różnych komputerów (XP-VNC nie obsługuje) Monitoring panela dostępny po pobraniu projektu z panela lub otwarciu projektu zapisanego w pliku (.XRT) Możliwość zezowania lub zablokowania dostępu do zdalnego sterowania Praca w trybie synchronicznym lub asynchronicznym dająca możliwość podglądu innych ekranów niż wyświetlanych na panelu XP1 XP-REMOTE 1 XP n XP-REMOTE n Komp. 1 HUB Komp. n

7 VNC (Virtual Network Computing) Wyświetla ten sam ekran pa panelu i komputerze PC VNC Server łączy się z panelem XGT Panel podczas gdy VNC server pracuje Wielokrotne monitorowanie panela XGT na jednym PC (brak limitu połączeń) Możliwość blokady połączenia z komputera, gdy operator dokonuje nastaw XGT Panel HUB User PC

8 WEB Serwer Wyświetlanie ekranów w oknie przeglądarki (funkcja Web Server powinna zostać wgrana do panela) XGT Panel Internet Ważniejsze cechy: Dostęp z każdego miejsca podłączonego do internetu Dostępne na wielu przeglądarkach Inne funkcje dla wygody użytkownika przy użyciu serwera WWW 1) Przesyłąnie pliku z panela XGT( plik.csv) 2) Ograniczenie dostępu (osoby, grupy) 3) Monitor urządzenia i Ograniczyć dostęp do strony kontrola w przeglądarce internetowej internetowej

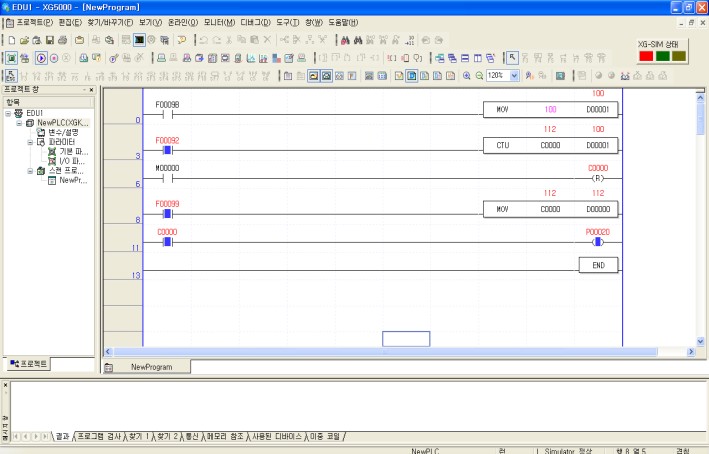

9 Funkcja umożliwia podgląd programu sterownika PLC na panelu HMI Ważniejsze cechy: Podgląd programu w drabince (wspierane w XGK, XBM/XBC) Podgląd aktualnych wartości rejestrów Przeszukiwanie - Urządzenie - Podprogram - Nagłówek - Krok Funkcje opcjonalne / zapisywanie pliku Program Monitoring

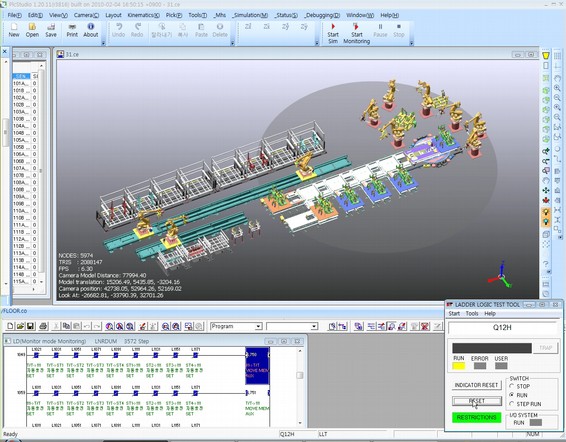

10 Użytkownik może sprawdzić program przed wgraniem go do panela Ważniejsze cechy: Urządzenie Podprogram Nagłówek Krok XP Symulator

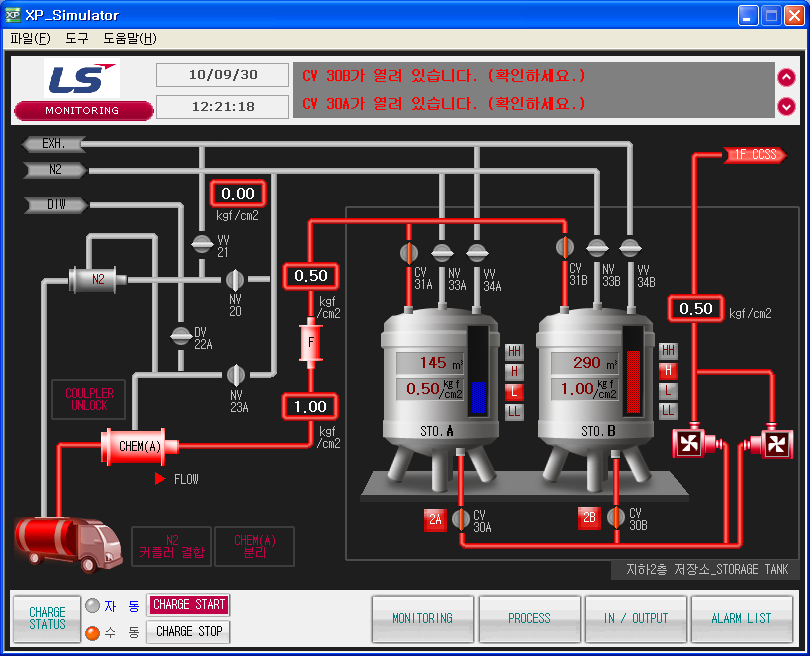

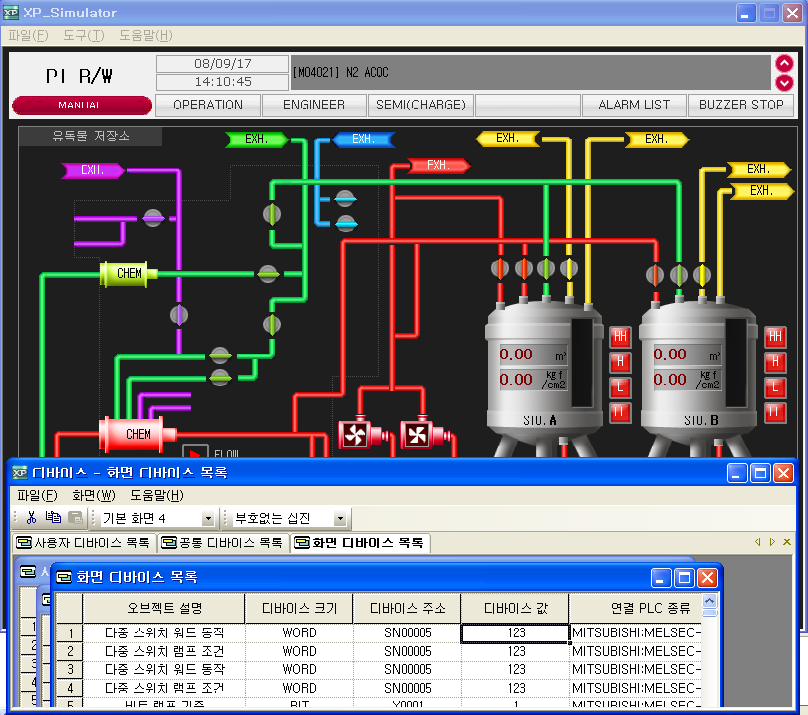

11 XP Symulator Symulator XP-Simulator umożliwia połączenie z symulatorami MITSUBISHI, SIEMENS lub AB XP Symulator MITSUBISHI AB Testowane z interfejsem symulatora dla innych sterowników PLC SIEMENS
