1 RURY RC MULTIsaf i RC MAXIprotct PP/PE PE 100 Smart 2L

2 KATALOG TECHNICZNY SPIS TREŚCI Informacj ogóln 2 Zalty rur RC MULTIsaf i RC MAXIprotct 3 Charaktrystyka rur RC MULTIsaf i RC MAXIprotct 3 Dopuszcznia i crtyfikaty 5 Właściwości i zastosowani rur RC MULTIsaf i RC MAXIprotct 6 Uwagi ogóln - Projkt 7 Paramtry tchnologiczn rur z PE100 RC 8 Zastosowani w gazownictwi 9 Układani i montaż 10 Zalty mtod bzwykopowych 10 Krótka charaktrystyka mtod bzwykopowych 11 Krótka charaktrystyka mtod wąskowykopowych 12 Montaż 13 Układani rurociągów politylnowych na podporach 13 Zaciskani rur RC MULTIsaf 14 Zaciskani rur w sytuacjach awaryjnych 15 Mtody wykonywania połączń rur RC MULTIsaf i RC MAXIprotct 16 Zgrzwani doczołow 16 Sprzęt do zgrzwania doczołowgo 17 Kontrola jakości połączń 19 Zgrzwani lktrooporow 20 Usuwani zwnętrzngo płaszcza z rur RC MAXIprotct PP/PE 22 Stosowani ochronnych nasuwk trmokurczliwych RADPOL do rur RC MAXIprotct PP/PE-d 24 Łączni przwodów dtkcyjnych umiszczonych w rurach RC MAXIprotct PP/PE-d 24 Montaż nasuwk trmokurczliwych na złączach rur RC MAXIprotct PP/PE-d 24 Zabzpiczni rur przd korozją 25 Magazynowani i transport 25 Paramtry logistyczn rur 26 Rury RC MULTIsaf do gazu 27 Rury RC MAXIprotct PP/PE dwuwarstwow (lub jdnowarstwow) do gazu 30 Rury RC MULTIsaf do wody pitnj 31 Rury RC MAXIprotct PP/PE dwuwarstwow (lub jdnowarstwow) do wody 34 Rury RC MULTIsaf do wody użytkowj (kanalizacji) 35 Rury RC MAXIprotct PP/PE dwuwarstwow (lub jdnowarstwow) do wody użytkowj (kanalizacji) 38 Rury PE 100 Smart 2L z warstwą wykrywania zarysowań, do gazu 39 Rury PE 100 Smart 2L z warstwą wykrywania zarysowań, do wody pitnj 40 Rury PE 100 Smart 2L z warstwą wykrywania zarysowań, do wody użytkowj (kanalizacji) 41 Akcsoria 42 1

3 Informacj ogóln Rury ciśniniow RC MULTIsaf 1L, RC MULTIsaf 2L, RC MULTIsaf 3L oraz RC MAXIprotct PP/PE-d oraz PE 100 Smart 2L dla sici infrastrukturalnych - informacj ogóln W cią gu ostat nich kil ku lat dzia ła ni In w sto rów na ryn ku bu do wy si ci infrastrukturalnych pro wa dzi do po szu ki wa nia roz wią zań w za kr si ob ni - ż nia kosz tów in w sty cji, przy za sto so wa niu naj now szych tch no lo gii. Do ty czy to za rów no bu do wy no wych jak i r no wa cji ist ni ją cych ru ro cią - gów. Do dat ko wo pr sja wy wi ra na na Urzę dy Miast i Gmin zwią za na z wy pła tą od szko do wań za utrud ni nia po wsta ł pod czas pro wa dz nia prac bu dow la nych stwa rza ko nicz ność sto so wa nia no wo cz snych i ta nich tch no lo gii. Dla t go, po wszch ni wy ko rzy sty wa n są m to dy bz wy ko - po w go ukła da nia prz wo dów, czy tż za bu do wy rur bz uży cia pod syp ki i ob syp ki pia sko wj, co po waż ni skra ca czas pro wa dz nia in w sty cji. Naj now szym trn dm jst sto so wa ni wy ro bów two rzy wo wych PE 100 RC z do dat ko wym płasz czm i ta śmą d tk cyj ną. Po zwa la to ła twij przy go to wać i prz pro wa dzić in w sty cję w przy pad ku ko nicz no ści lo ka li zo wa nia ru ro cią gu oraz mak sy mal ni zwięk sza bz pi czń stwo j go za bu do wy i ks plo ata cji. Aby sto so wać ta ki m to dy mon ta żu rur ni zbęd n są wy ro by, któ r po sia da ją wi lo krot ni więk szą wy trzy ma łość na uszko dz ni po wirzch ni z wnętrz nj oraz wyż szą od por ność na ob cią ż nia punk to w. Dla tych kry t riów opra co wa li śmy sys tm RC MUL TI sa f i RC MA XI pro tct PP/PE -d. Sys tm RC MUL TI sa f opar ty jst na tch no lo gii rur: - jd no war stwo wych (RC MUL TI sa f 1L) wy ko na nych z no wj g n ra cji two rzyw kla sy PE 100 RC, ja ko li t - ca ł w jd nym ko lo rz od po wid nim dla prz sy ła n go m dium (gra na to w, po ma rań czo w, zi lo n lub czar n) lub czar n z ko lo ro wy mi pa sa mi, - dwu war stwo wych (RC MUL TI sa f 2L) wy ko na nych z no wj g n ra cji two rzyw kla sy PE 100 RC, z wy róż nio ną ko lo rm, zwnętrzną warstwą wyróżnikową, - trój war stwo wych (RC MUL TI sa f 3L) wy ko na nych z no wj g n ra cji two rzyw kla sy PE 100 RC, z wy róż nio ny mi ko lo rm war stwa mi skraj ny mi. W obu ro dza jach rur war stwo wych wszyst ki war stwy wy ko na n z ma t ria łów PE 100 RC po łą czo n są z so bą mo l ku lar ni na ta pi współwy tła cza nia i ni da ją się od dzi lić m cha nicz ni. Grubości warstw mogą być na życzni klinta indywidualni dobran pod względm grubości i użytgo matriału. Drugim systmm rur o podwyższonych paramtrach wytrzymałościowych i użytkowych jst systm RC MAXIprotct PP/PE. Powstał on na bazi rur RC MULTIsaf, któr zostały wyposażon w dodatkowy, zwnętrzny płaszcz ochronny wykonany z PE100, PE100 RC lub PP modyfikowango minralni oraz umiszczoną pod nim taśmę dtkcyjną (z aluminium), stali nirdzwnj lub midzi. Dzięki tmu rozwiązaniu klint otrzymuj produkt dodatkowo chroniony przd skutkami uszkodzń powstających na zwnątrz rury. Dodatkowy płaszcz z PE lub PP ni jst molkularni połączony z przwodową rurą wwnętrzną. Umiszczona pod nim taśma dtkcyjna umożliwia lokalizację rurociągu po jgo ułożniu. Trzcim systmm rur są rury PE 100 Smart 2L, warstwow pozwalając na wizualną dtkcj uszkodzń i zarysowań na każdym tapi budowy sici z matriału PE100, zgodn z PN EN 12201, PN EN 1555 oraz PN EN Warstwa dtkcyjna ma zgodni z normą 10% grubości ścianki i jst wykonana z matriału wyróżniającgo się kolorm i odpowidnigo do aplikacji produktu (gaz, woda, kanalizacja). Typ II Rura 3-warstwowa RC MULTIsaf 3L Typ III Rura 2-warstwowa lub 1-warstwowa z dodatkowym płaszczm PP RC MAXIprotct PP/PE-d Typ II Rura 2-warstwowa RC MULTIsaf 2L Rura 2-warstwowa RC MULTIsaf 2L Rura RC MAXIprotct PP/PE - d z płaszczm i taśmą dtkcyjną Typ I Rura 1-warstwowa RC MULTIsaf 1L Nominalna grubość ścianki Rura 1-warstwowa RC MULTIsaf 1L Standardowa rura PE z pasami Rys. Typy rur PE100RC dostępn na rynku podział wg. PAS 1075:

4 Charaktrystyka Zalty rur RC MULTIsaf i RC MAXIprotct PP/PE-d najwyższa nizawodność dzięki zastosowaniu matriałów klasy PE100 RC oraz najnowoczśnijszj tchnologii obróbki tworzyw, odporność na obciążnia punktow (tst wg dr Hssla), odporność na uszkodznia zwnętrzn ( notch tst 8760 h wg PN EN ISO wymóg normatywny dla rur z warstwą ochronną), optymaln do układania bz obsypki i podsypki piaskowj, nadają się do układania bzwykopowgo, zgrzwan doczołowo, lktrooporowo, polifuzyjni oraz łączon mchaniczn, kompatybiln z klasycznymi rurami PE, możliwość lokalizacji przbigu rurociągu dzięki taśmi dtkcyjnj (RC MAXIprotct PP/PE-d), dodatkowa ochrona rury dzięki zwnętrznmu płaszczowi z PE lub PP (RC MAXIprotct PP/PE-d). Charaktrystyka rur RC MULTIsaf i RC MAXIprotct PP/PE-d Wyniki badań rur RC MULTIsaf prowadzonych w instytuci Hssl Ingniurtchnik GmbH oraz w INiG w Krakowi potwirdziły ich wyjątkową odporność na skutki zarysowań oraz obciążń punktowych mogących powstać w wyniku bzwykopowgo układania rur lub prowadznia prac montażowych. Charaktrystyka badań wykonywanych zgodni z wymaganiami spcyfikacji PAS (Publicly Avaliabl Spcification) 1075: Rury z politylnu (PE100-RC ) dla altrnatywnych tchnik układania; Wymagania tchniczn i badani - w clu potwirdznia własności rur RC MULTIsaf. Tst karbu (Notch Tst) Tst kar bu (Notch tst) wg PN EN ISO jst to pró ba ci śni nio wa prz pro - wa dza na na prób c ru ry na cię tj na po wirzch ni, za nu rzo nj w wo dzi o okr - ślo nj tm p ra tu rz i pod da nj od po wid ni mu ci ni niu hy dro sta tycz n mu. Tst kar bu po zwa la stwir dzić od por ność ru ry na po wol ną pro pa ga cję pęk nięć. Ru ra po win na wy trzy mać bz uszko dz nia okrs 8760 h. (RC MUL TI sa f > h). Tst FNCT (Full Notch Crp Tst) + Tst ACT Tst FNCT przprowadzany jst na próbc w postaci wycinka rury lub spcjalni wytłoczonj płytc w clu wykazania odporności na oddziaływani środowiska. Próbka po nacięciu poddana zostaj działaniu sił rozciągających, w roztworz Arkopalu i w okrślonj tmpraturz. Dla wyrobu RC próbka powinna wytrzymać w takich warunkach 3300 h bz uszkodznia (wg ISO 16770). (RC MULTIsaf > 8760 h). Tst kuli (Tst na obciążnia punktow wg dr Hssla) Rohrwand Wg konstant 10 5 Tst kuli wg dr Hssla, czyli tst na obciążnia punktow równiż służy do okrślnia odporności matriału na powolną propagację pęknięć. Próbka w postaci wycinka rury poddawana jst zwnętrznmu naciskowi punktowmu w okrsi czasu i w okrślonj tmpraturz. Próbka z matriału RC powinna w warunkach tgo tstu wytrzymać bz uszkodznia okrs 8760 h. (RC MULTIsaf h). Strck snkrcht zum Rohrradius Rys. Hssl Ingniurtchnik 3

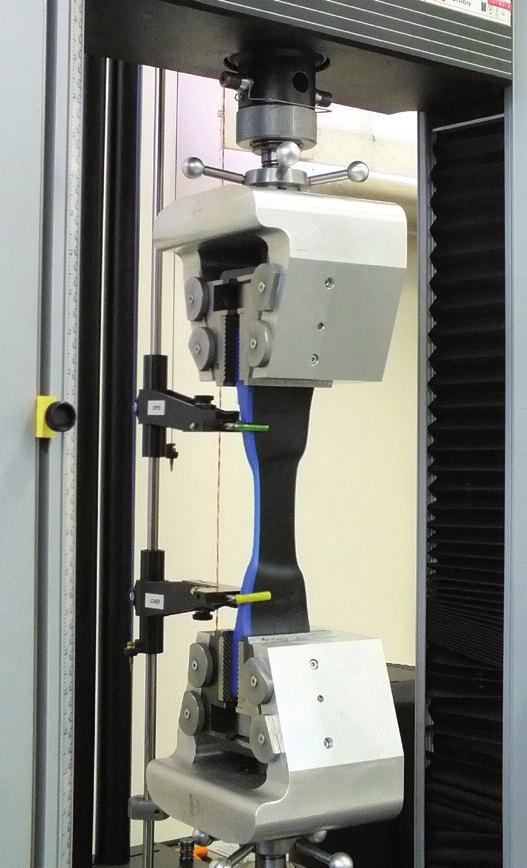

5 Charaktrystyka Wyniki badań, wdług spcyfikacji PAS 1075: , uzyskan na rurach RC MULTIsaf Badani na obciążni punktow (tst kuli) - badany wynik osiągnięty - badani przrwan po upływi h Tst FNCT - żądany wynik osiągnięty. Notch tst - żądany wynik osiągnięty - badani przrwan po upływi h. Właściwości Mtoda i paramtry badania Wymagania wg PAS 1075 Wynik dla rur RC MULTIsaf oraz rur przwodowych RC MAXIprotct Tst FNCT (Full Notch Crp Tst) ISO paramtry badania: 4 N/mm 2, 80 C, 2% Arkopal N-100 Brak uszkodzń (pękania kruchgo) podczas badania czas > 3300 h czas > 8760 h Odporność na obciążni punktow tst PLT Dr Hssla paramtry badania: 4 N/mm 2, 80 C, 2% Arkopal N-100 Brak uszkodzń (pękania kruchgo) podczas badania czas > 8760 h czas > h Odporność na powolną propagację pęknięć (Notch Tst) PN-EN ISO 13479:2009 paramtry:, ciśnini 9,2 bara, tmp. 80 C brak uszkodzń podczas badania czas > 8760 h czas > h Odporność na szybką propagację pęknięcia ISO 13477:1997 ciśnini krytyczn Pc 10 bar zatrzymani propagacji dla Pc < 10 bar zatrzymani propagacji dla Pc 12 bar Tab. Podstawow paramtry badań dla rur z PE100 RC. 4

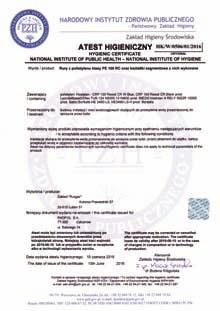

6 Crtyfikaty Dopuszcznia i crtyfikaty RC MULTIsaf pozytywni przszły badania Notch tst 10000h - tst odporności na powolną propagację pęknięć zgodni z wymogami normy PN-EN ISO 13479:2001, wykonany w akrdytowanym laboratorium INIG w Krakowi. Rury pomyślni przszły badania na powolną propagację pęknięć, przprowadzon w akrdytowanym Instytuci Hssl Ingniurtchnik, w oparciu o tsty długotrwałj próby wytrzymałości na rozciągani (FNCT+ACT), wg normy ISO wytrzymując bz uszkodznia okrs 8760 h. Rury w trakci badań na obciążni punktow (tst kuli) wg dr Hssla wytrzymały bz uszkodznia okrs 10000h. Tsty ACT i PLT (tst kuli) przprowadzan są cykliczni zgodni z wymogami PAS 1075: Rury produkowan zgodni z wymaganiami PAS1075 i użyt do ich produkcji surowc podlgają ciągłym okrsowym badaniom i tstom prowadzonym rgularni w akrdytowanych laboratoriach. Są to procsy kosztown i czasochłonn lcz zapwniają ciągłą najwyższą jakość i możliwość udokumntowania produkcji wyrobów zgodnych z PAS1075. Dla rur do wody pitnj i wody użytkowj (kanalizacja) RC MULTIsaf oraz RC MAXIprotct PP/PE-d wydawan są dokumnty zgodności z aprobatą tchniczną / krajową ocną tchniczną lub normą uropjską / polską. Państwowy Zakład Higiny potwirdził atstm Higinicznym, iż rury RC MULTIsaf i RC MAXIprotct PP/PE-d spłniają wszystki wymagania przwidzian dla rur do transportu wody pitnj. Dla rur gazowych RC MULTIsaf i RC MAXIprotct PP/PE-d wydawana jst dklaracja zgodności z normą PN-EN 1555:2012 na podstawi krajowgo crtyfikatu zgodności wydango przz ZBIA ZETOM w Katowicach. Rury do gazu RC MULTIsaf i RC MAXIprotct PP/PE-d oznaczan są znakim bzpiczństwa B na podstawi crtyfikatu wydango przz ZBIA ZETOM w Katowicach. Na trnach występowania szkód górniczych rury RC MULTIsaf i RC MAXIprotct PP/PE mogą być stosowan zgodni z warunkami zawartymi w Opinii Tchnicznj Główngo Instytutu Górnictwa. Rury MULTIsaf i MAXIprotct PP/PE do przsyłu wody pitnj i ścików Posiadają Aprobatę Tchniczną / Krajową Ocnę Tchniczną Instytutu Tchniki Budowlanj. Rury MULTIsaf i MAXIprotct PP/PE do przsyłu gazu posiadają Aprobatę Tchniczną / Krajową Ocnę Tchniczną Instytutu Nafty i Gazu. Rury MAXIprotct PP/PE w śrdnicach powyżj 75 mm posiadają Aprobatę Tchniczną / Krajową Ocnę Tchniczną potwirdzającą możliwość ich zgrzwania bz zdjmowania płaszcza PP (z zachowanim warunków okrślonych w dokumnci dopuszczającym). Rury MULTIsaf RC oraz MAXIprotct PP/PE posiadają dopuszcznia pozwalając na stosowani tych produktów w krajach Unii Europjskij oraz w Rosji, Białorusi, Ukraini, Kazachstani oraz na Litwi. Możliwość stosowania rur w innych krajach i szczgóły dotycząc crtyfikatów dostępn są w sidzibi firmy. Aktualn crtyfikaty zgodności rur z PAS1075 i asortymnt produktów objęty crtyfikacją można sprawdzić na stroni : Dostępna jst informacja o wszystkich crtyfikatach producntów rur tgo typu. Instytut Hssl Ingniurtchnik jst akrdytowanym laboratorium, uprawnionym do wykonywania tstów zgodni z PAS Wszystki rodzaj rur RC MULTIsaf są zgodn z wymaganiami spcyfikacji PAS 1075: Wszystki rodzaj rur RC MULTIsaf są zgodn z wymaganiami norm PN, EN, co potwirdzan jst odpowidnią dklaracją zgodności: 5

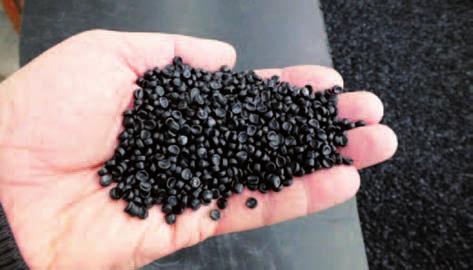

7 Właściwości Właściwości i zastosowani rur RC MULTIsaf i RC MAXIprotct Rury politylnow z PE 100RC z względu na swoj właściwości zyskały szroki zastosowani w budowi podzimnych sici do transportu paliw gazowych, wody i ścików. W porównaniu z standardowymi rurami z PE100 dzięki znacząco większj odporności na zarysowania i naciski punktow rury RC MULTIsaf i RC MAXIprotct PP/PE umożliwiają układani rurociągów w grunci rodzimym bz stosowania podsypki i obsypki piaskowj oraz są nizastąpion w tchnologiach bzwykopowych oraz tchnikach rnowacyjnych. W stosunku do mtalu, btonu czy wyrobów cramicznych rury politylnow wykazują następując zalty: długi okrs ksploatacji, wysoka lastyczność pozwalająca na stosowani w obszarz szkód górniczych (Rurgaz posiada pozytywną opinię GIG dotyczącą możliwości stosowania swoich wyrobów z PE 100RC na trnach szkód górniczych katgorii I - IV), możliwość zwijania rur w dłuższ odcinki, co daj mnijszą ilość połączń, odporność na działani większości związków chmicznych, odporność na korozję, gładka powirzchnia wwnętrzna zapwniająca niznaczn opory przpływu przsyłanych ciczy i zapobigająca osadzaniu się kaminia (niski współczynnik chropowatości k=0,01), odporność na niski tmpratury, mała przwodność ciplna (brak potrzby stosowania izolacji trmicznj), duża trwałość i pwność połączń (zgrzwani), mały ciężar, niski koszty instalacji, utrzymania i ksploatacji, przyjazność dla środowiska w produkcji i utylizacji. Asortymnt produkowanych przz Rurgaz rur z PE100 RC objmuj: Rury RC MULTIsaf : śrdnic od 25 mm do 630 mm do transportu gazu w kolorz pomarańczowym, czarnym z pomarańczową warstwą wyróżnikową, czarnym z pomarańczowymi warstwami skrajnymi lub czarnym z pomarańczowymi pasami, śrdnic od 25 mm do 1000 mm do przsyłu wody pitnj w kolorz granatowym, czarnym z granatową warstwą wyróżnikową, czarnym z granatowymi warstwami skrajnymi lub czarnym z granatowymi pasami, śrdnic od 32 mm do 1000 mm do kanalizacji ciśniniowj i grawitacyjnj w kolorz zilonym, czarnym z ziloną warstwą wyróżnikową, czarnym z zilonymi warstwami skrajnymi lub czarnym z zilonymi pasami. Rury RC MAXIprotct PP/PE: Składają się standardowo z rury przwodowj RC MULTIsaf dwuwarstwowj, trójwarstwowj (wntualni jdnowarstwowj) o paramtrach: śrdnic od 25 mm do 630 mm do transportu gazu w kolorz pomarańczowym, czarnym z pomarańczową warstwą wyróżnikową (2L), czarnym z pomarańczowymi warstwami skrajnymi (3L) lub czarnym z pomarańczowymi pasami, śrdnic od 25 mm do 630 mm do przsyłu wody pitnj w kolorz granatowym, czarnym z granatową warstwą wyróżnikową (2L), czarnym z granatowymi warstwami skrajnymi (3L) lub czarnym z granatowymi pasami, śrdnic od 32 mm do 630 mm do kanalizacji ciśniniowj i grawitacyjnj w kolorz zilonym czarnym z ziloną warstwą wyróżnikową(2l), czarnym z zilonymi warstwami skrajnymi (3L) lub czarnym zilonymi pasami. Płaszcz zwnętrzny wykonywany jst z minralni modyfikowango polipropylnu PP, politylnu PE100 lub PE100 RC w kolorach zalżnych od zastosowania rur: - (do gazu) żółtym z zilonymi pasami (PP), z białymi pasami (PE), - (do wody pitnj) nibiskim z zilonymi pasami (PP), z białymi pasami (PE), - (do wody użytkowj / kanalizacji) brązowym z zilonymi pasami (PP), z białymi pasami (PE) lub - czarny z żółtymi pasami (do gazu) (PE), - czarny z nibiskimi pasami (do wody pitnj) (PE), - czarny z zilonymi pasami (do wody użytkowj / kanalizacji) (PE). Taśma dtkcyjna dostępna jst jako lmnt w który wyposażon mogą być rury MAXIprotct PP/PE-d i wykonuj się ją z: - aluminium, - stali (nirdzwnj), - midzi (po indywidualnych uzgodniniach z producntm). 6

8 Crtyfikaty Wymiary gomtryczn rury (grubość ścianki, śrdnica rury) powiązan są z wytrzymałością na ciśnini wwnątrz rury lub na obciążni zwnętrzn. Iloraz śrdnicy zwnętrznj do grubości ścianki rury oznaczany jst skrótm SDR, jak poniżj: SDR = dn/n gdzi: dn - nominalna śrdnica zwnętrzna [mm] n - nominalna grubość ścianki [mm] SDR ni uwzględnia grubości płaszcza ochronngo PP/PE. Obszary zastosowań poszczgólnych rodzajów rur z PE 100RC Podział wg PAS Układani w grunci rodzimym bz podsypki i obsypki piaskowj Rlining Płużni Układani wąskowykopow Przwirt strowany Burstlining, kraking RC MULTIsaf 1L Typ I (*) () RC MULTIsaf 2L Typ II (*) () RC MULTIsaf 3L Typ II (*) RC MAXIprotct PE Typ III RC MAXIprotct PP Typ III (*) - dla śrdnic poniżj 160, zalcamy stosowani rur w typoszrgu Wszystki wyżj wyminion odmiany rur mogą być stosowan przy standardowym typi zabudowy. Własności rur RC MULTIsaf i RC MAXIprotct PP/PE: wytrzymałość na rozciągani na granicy plastyczności min. 22 MPa, wydłużni przy zrwaniu min. 350%, odporność na utlniani w tści OIT powyżj 30 min., odporność na wolną propagację pęknięć - powyżj h moduł sprężystości MPa, twardość Shor D, odporność ciplna wg Vicata (obciążni 5 kg) C. Uwagi ogóln - Projkt Poniższ opracowani ni zastępuj wytycznych do projktowania, a moż tylko służyć, jako matriał pomocniczy. Wszystki nizbędn informacj dla wykonawcy muszą być zawart w szczgółowym projkci przygotowanym zgodni z przpisami prawa w tym zakrsi. Paramtry wpływając na projktowani i montaż. Dopuszczaln ciśninia robocz PN (tmpratura mdium do 20 C). Rury do wody PE100 i PE 100RC (RC MULTIsaf, RC MAXIprotct PP/PE i PE 100 Smart 2L ): - SDR 26-0,64 MPa - SDR 21-0,8 MPa - SDR 17-1,0 MPa - - 1,6 MPa Rury do gazu PE100 i PE 100RC (RC MULTIsaf i RC MAXIprotct PP/PE i PE 100 Smart 2L ): - SDR 17-0,6 MPa - - 1,0 MPa Montaż w niskich tmpraturach W przypadku, gdy zaistnij taka koniczność (np. awaria rurociągu) stanowisko zgrzwania nalży przykryć namiotm. Nalży zadbać o prawidłow obsypani i zagęszczni dookoła rur, co w takich warunkach jst utrudnion. 7

9 Właściwości Paramtry tchnologiczn rur z PE100 RC Zalżność ciśninia roboczgo od szrgu wymiarowgo SDR do przsyłania wody pitnj, wody użytkowj i ścików ilustruj poniższa tabla: SDR PE 100 i PE 100RC PN [bar] (6,3) ,6 9, ,6 12, ,4 25 Tab. Nominaln ciśnini robocz PN rur do wody pitnj lub wody użytkowj i ścików w zalżności od typoszrgu i klasy matriału. Z względu na odporność chmiczną politylnu oraz odporność na ścirani rury RC MULTIsaf oraz RC MAXIprotct mają szroki zastosowani w rnowacji starych i układaniu nowych rurociągów do kanalizacji tłocznj. Rury PE (PE 100 oraz PE 100RC ) są odporn na korozję spowodowaną działanim wody. Posiadają takż bardzo wysoką odporność na większość związków chmicznych w szrokim zakrsi odczynu ph (od 2 do 12), występujących w ścikach komunalnych różngo pochodznia, wodach dszczowych, powirzchniowych, jak i gruntowych. Szczgółow informacj o odporności chmicznj politylnu zawart są w normi ISO/TR Rury z politylnu są nizwykl odporn na ścirani. Lpsz właściwości wykazuj jdyni polipropyln. Natomiast oba tworzywa znacząco przwyższają pozostał matriały stosowan zarówno w kanalizacji ciśniniowj, jak i grawitacyjnj, co obrazuj wykrs: Śrdnia abrazja (zużyci ścirn) dla różnych matriałów. Wykrs ściralności mt. Darmstadt Śrdnia abrazja [mm] 1,5 1,4 1,3 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Bton GFK Kamionka PVC PP PE-HD Liczba cykli x 1000 Wartość współczynnika k w zalżności od tmpratury podano w tabli. Tmpratura Współczynnik k [ C] [bzwzgl.] 20 1,0 30 0, ,74 >40 nalży zwrócić się po opinię do RURGAZ Tmpratura [ С] Zakrs dopuszczalnych tmpratur dla rur PE-HD zakrs tmpratur maks. tmpratura długotrwała maks. tmpratura krótkotrwała Dopuszcza się stosowani rur politylnowych do pracy w tmpraturz powyżj 20 C, max. 40 C. Tmpratura okrślana jst jako roczna, przciętna tmpratura w otoczniu rury PE. Dopuszczaln ciśnini robocz pracy w warunkach podwyższonj tmpratury oblicza się wg następującj zalżności: Pr = PN k gdzi: PN - ciśnini nominaln w barach k - współczynnik zalżny od tmpratury 8

10 Właściwości Nalży zwrócić uwagę na fakt, iż powyżj tmpratury 40 C obniża się ni tylko odporność na ciśnini, al równiż trwałość rur. Zalżność trwałości od tmpratury przdstawia poniższa tabla. Ekstrapolowan wytrzymałości rur PE dla stałj tmpratury od 20 do 80 C Tmpratura Czas Naprężnia Naprężnia σ LCL σ LTHS [ C] [lata] [MPa] [MPa] ,7 10,9 11, ,7 8,41 8, ,9 6,68 6, ,19 5,17 5,37 Wilkość liniowgo wydłużnia trmiczngo rur PE okrśla wzór: ΔL = L x Δt x a gdzi: L - długość odcinka podlgającgo wydłużniu Δt - różnica tmpratur a - współczynnik rozszrzalności liniowj dla HDPE 0,2 mm/m C Rury PE 100RC posiadają dużą lastyczność, jdnak w przypadku, gdy żądany promiń krzywizny jst mnijszy niż dopuszczalny promiń gięcia rur nalży stosować łuki sgmntow, formowan lub wtryskow. Promiń gięcia uzalżniony jst od śrdnicy zwnętrznj rur i tmpratury otocznia w trakci układania rurociągu. Tmpratura otocznia Minimalny promiń gięcia rur [ C] [m] x d x d 0 50 x d Zastosowani w gazownictwi Maksymaln ciśnini robocz (MOP - Maksimum Oprating Prssur) dla rur i kształtk stosowanych do budowy sici gazowych zalży od wartości przyjętgo współczynnika bzpiczństwa (minimalna wartość równa jst 2,0) przy założniu minimalnj trwałości rur wynoszącj 100 lat i tmpraturz równj 20 C. Sici gazow klasyfikowan są wg następującyh paramtrów: Sici niskigo ciśninia (do 0,1 bar, 10kPa włączni) Sici śrdnigo ciśninia (do 5,0 bar, 0,5 MPa włączni) Sici podwyższongo śrdnigo ciśninia (do 16,0 bar, 1,6 MPa włączni) Sici wysokigo ciśninia (powyżj 16 bar, 1,6 MPa) Użyci rur PEHD w tym PEHD RC okrśla norma PN EN 1555 oraz standard PAS1075, jak równiż wytyczn do projktowania i budowy wydan i aktualizowan przz Polską Spółkę Gazową: Zasady projktowania gazociągów oraz budowy, tchnologii zgrzwania i napraw politylnowych sici gazowych - PSG 21. XII

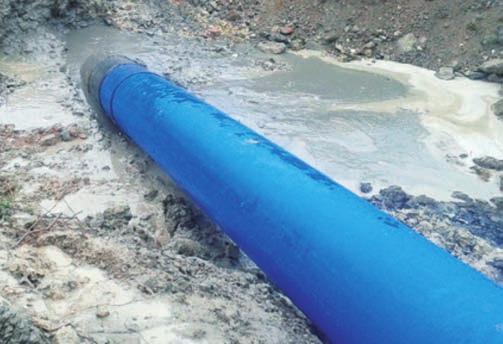

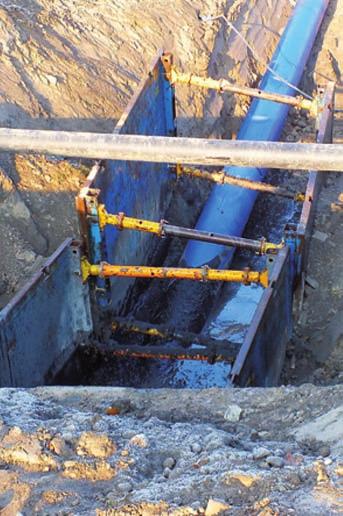

11 Montaż Układani i montaż Układani Rury RC MULTIsaf i RC MAXIprotct PP/PE przznaczon są przd wszystkim do układania tchnikami altrnatywnymi, al montaż tradycyjny równiż jst możliwy. Instalacj bzwykopow stają się coraz ważnijsz z powodu wzrastających kosztów układania przwodów ciśniniowych. Układani mtodami bzwykopowymi rur z PE100 RC oraz PE100 RC z dodatkowym płaszczm ochronnym pozwala na znaczn oszczędności w inwstycji. Z względu na dużą odporność na naciski punktow (szczgólni zalcan są rury trójwarstwow RC MULTIsaf 3L) oraz skutki zarysowań powirzchni, wyroby t mogą być układan w grunci bz stosowania podsypki i obsypki piaskowj, która stanowi dla nich strfę ochronną. Z uwagi na wysoki koszty związan z transportm zimi, stosowani rur RC MULTIsaf i RC MAXIprotct PP/PE pozwala uniknąć znaczących wydatków związanych z przywozm na plac budowy odpowidnigo matriału do wykonania prac zimnych oraz wywozu nadmiaru pozostałj zimi. Brak koniczności stosowania obsypki piaskowj powoduj oszczędności ok % w porównaniu do tradycyjnych mtod wykopowych. Układani przwodów mtodą wykopu otwartgo, zwłaszcza na trnach silni zurbanizowanych, wiąż się z wysokimi kosztami wynikającymi, midzy innymi z długigo czasu zajęcia pasa drogowgo, czy późnijszgo odtwarzania nawirzchni. W tchnologiach bzwykopowych wykorzystywana jst naturalna lastyczność przwodów do zmiany kirunku układango rurociągu. W wyniku wiloltnich pozytywnych doświadczń w ksploatacji przwodów ciśniniowych z PE coraz bardzij rozpowszchnia się zastępowani oraz rnowacja przwodów ułożonych z tradycyjnych matriałów, np. stalowych, żliwnych, czy btonowych. Rury RC MULTIsaf oraz RC MAXIprotct PP/PE mogą być układan przy użyciu następujących tchnologii: 1. Bzwykopowych - kraking - układani w mijscu stargo rurociągu z jgo równoczsnym skrusznim, - przciski pnumatyczn przbijakim (krtm), - przwirty strowan, - mikrotunlowani, - przciski hydrauliczn, 2. Wąskowykopowych - płużni, - frzowani itp. 3. Wykopowych - bz podsypki i obsypki piaskowj, z zastosowanim gruntu rodzimgo i obsypką o wilkości kamini do 60 mm. 4. Rnowacji przwodów - rlining. Zalty mtod bzwykopowych Zalty mtod bzwykopowych to: - zapwnini znacznych oszczędności w inwstycji w porównaniu do tradycyjnych mtod wykopowych, - obniżni kosztów poprzz wyliminowani części robót podzimnych, takich jak: wykonywani wykopów, zasypywani, wymianę gruntu, zagęszczani oraz nadzimnych, np. rkultywacji nawirzchni, - skrócni czasu montażu, - ograniczni do minimum powirzchni wykopu, - najmnijszy stopiń ingrncji w infrastrukturę oraz oddziaływani na środowisko, - brak utrudniń w ruchu drogowym, - możliwość wykorzystania istnijących tras przwodów, - mnijsza możliwość uszkodznia już istnijących sici podzimnych znajdujących się w pobliżu budowango rurociągu, - zminimalizowani lub całkowit wyliminowani możliwości osiadania gruntu, a co za tym idzi, prawdopodobiństwa uszkodznia sąsiadujących budynków, - zminimalizowani utrudniń w ruchu pojazdów, - odwodninia wymagają tylko wykopy początkow i końcow, a ni cała trasa nowgo rurociągu, - wzrost bzpiczństwa robót, - większa trwałość konstrukcji. 10

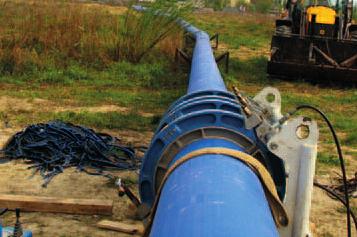

12 Montaż Kraking (Burstlining) Krótka charaktrystyka mtod bzwykopowych Mtoda ta ma zastosowani do wymiany istnijących przwodów, posiadających liczn oraz rozlgł uszkodznia lub w których koniczn jst zwiększni wydajności hydraulicznj. Kruszni rur wykonuj się przy pomocy spcjalnj głowicy, która poszrza śrdnicę w clu wciągnięcia nowj rury. Kawałki stargo przwodu są wciskan w otaczający grunt. Nowy przwód o tj samj lub większj śrdnicy jst przciągany lub przpychany przz stary rurociąg. Do stosowania w tj mtodzi szczgólni zalcan są rury RC MAXIprotct PP/PE, czyli rury przwodow z PE 100RC z warstwą ochronną z modyfikowango minralni PP. Przwirt strowany Mtoda wykorzystująca naturalną lastyczność politylnu, idalna do przprowadzania nowo budowanych rurociągów pod przszkodami takimi jak: rzki, drogi, lini koljow itp. W zalżności od rodzaju gruntu mogą być stosowan zarówno rury RC MULTIsaf, jak i RC MAXIprotct PP/PE. Rlining Mtoda ta jst powszchni stosowana do rnowacji rurociągów za pomocą rur z PE praktyczni od kilkudzisięciu lat. Stosowana jst do przwodów ciśniniowych stalowych i żliwnych, w których zdiagnozowano silną dgradację w wyniku korozji, czgo wynikim jst występowani licznych awarii. W mtodzi tj przwód PE jst wciągany do wnętrza stargo rurociągu poprzz wykop startowy. Wymiary wykopu muszą umożliwić wciągani rury z zachowanim odpowidnigo prominia gięcia. Przy jgo okrślaniu nalży pamiętać o zalżności dopuszczalngo prominia od tmpratury, i uwzględnić, iż w tmpraturach poniższj 20 C minimalny promiń gięcia wyraźni wzrasta. 11

13 Montaż Krótka charaktrystyka mtod wąskowykopowych Płużni Frzowani Płużni W skróci mtoda ta polga na wprowadzaniu odcinków rur poprzz bruzdę wykonaną za pomocą lmisza tzw. pługoukładacza. Na początku i końcu odcinka, wykonywan są wąski wykopy. Po najchaniu pługoukładaczm nad wykop, przz wnętrz prowadnicy połączonj z lmiszm wprowadzany jst początk rury oraz taśma ostrzgawcza, która jst układana powyżj rury. Po opuszczniu lmisza na żądaną głębokość początk rury oraz taśmy ostrzgawczj zakotwion są w grunci. Dzięki tmu podczas przmiszczania się pługoukładacza koljn mtry rury i taśmy wciągan są od góry do wnętrza prowadnicy i wychodząc z nij na dol, obsypywan zostają gruntm, który wczśnij został rozpchnięty lmiszm. Mtoda ta pozwala: wciągać rury bzpośrdnio do gruntu, układać na głębokości do 2 m, na wysoką stabilność kirunku i głębokości układania rur dzięki rgulacja wysokości pługa, na jdnoczsn układani rury oraz taśmy ostrzgawczj nad nią, na układani rur w trni pochyłym, a takż w gruntach z wysokim poziomm wód gruntowych, na zachowani niskigo kosztu układania rur przy zachowaniu wysokigo tmpa układania przwodów. Frzowani Mtoda polgająca na wykonaniu wykopu o szrokości niwil większj od śrdnicy układanj rury, za pomocą koparko-frzarki. Poszczgóln odcinki rur łączon są na powirzchni i w całości opuszczan do wykopu bzpośrdnio za lmntm frzującym, podobni jak za lmiszm w mtodzi płużnia. Następni rurociąg zasypywany jst rozdrobnionym gruntm rodzimym. Wymagania przy układaniu rur w tchnologii wykopu bz podsypki i obsypki piaskowj: Rodzimy matriał z wykopu o niokrślonym uziarniniu moż być wykorzystany ponowni. Stosowany na obsypkę rury grunt ni powinin powodować powstania niwypłnionych przstrzni, dziur. Matriał z wykopu powinin zapwniać osiągnięci wymagango stopnia zagęszcznia Proctora, w zalżności od przwidywango obciążnia. Nalży zwracać uwagę, aby w matrial stosowanym do zasypywania ni występowały kamini o wilkości mogącj powodować zaciśnięci rurociągu (przyjmuj się, ż wilkością graniczną jst około 60 mm śrdnicy). Podłoż wykopu powinno zapwnić równomirn podparci na całj długości rur, umożliwiając prawidłową ich instalację i uzyskani odpowidnigo spadku. Ni wolno stosować odpadów (np. gruzu, złomu itp.). W przypadku układania rur z PE100 RC mtodami wykopowymi w okrsi zimowym zabudowa rurociągu powinna odbywać się przy użyciu gruntu nizmrożongo, w zakrsi tmpratur przwidzianym standardowo jak dla typowych rur PE. 12

14 Montaż Montaż Mtody łącznia rur RC MULTIsaf Rury RC MULTIsaf montuj się i łączy układa idntyczni jak typow rury PE100. Ni wymagają on usuwania połączonj molkularni warstwy wyróżnikowj. Duża odporność rur RC MULTIsaf na powolny wzrost pęknięć powoduj, iż przy układaniu ich w trudnych gruntach rodzimych można używać do wykonania podsypki i obsypki skruszonych skał i kamini o wilkości do 60 mm. Nalży pamiętać, aby wilkość fragmntów gruntu zapwniała równomirn wsparci dla rurociągu na całym jgo obwodzi, dlatgo w przypadku używania większych kamini lub odłamków skalnych, zwłaszcza w trnach górskich, do zasypania rurociągu nalży dodatkowo zastosować urobk o mnijszym uziarniniu, aby wypłnić pust przstrzni pomiędzy większymi kaminiami. Mtody łącznia rur RC MAXIprotct PP/PE-d Rury RC MAXIprotct PP/PE-d łączon są za pomocą zgrzwania doczołowgo lub lktrooporowgo, po uprzdnim usunięciu fragmntu płaszcza ochronngo z końcówki rury. Możliw są równiż połącznia mchaniczn po uprzdnim dogrzaniu tuli z kołnirzami stalowymi lub przy użyciu muf zaciskowych. Do usuwania płaszcza ochronngo zalca się stosowani spcjalngo narzędzia, któr dostępn jst w naszj ofrci. Płaszcz zwnętrzny nalży zdjąć z końcówki rury na długości wystarczającj do przprowadznia zgrzwu doczołowgo lub nałożnia mufy lktrooporowj. Nalży pamiętać, iż rury RC MAXIprotct PP/PE-d z dodatkowym płaszczm ochronnym mają całkowitą śrdnicę zwnętrzną nico większą od standardowych rur PE, dlatgo przd rozpoczęcim zgrzwania doczołowgo nalży zaopatrzyć się w szczęki dostosowan do ich wymiaru. Po wykonaniu zgrzwu nalży połączyć końc taśmy dtkcyjnj i trwal zabzpiczyć mijsc połącznia przd skutkami oddziaływania czynników zwnętrznych za pomocą mufy trmokurczliwj dostępnj w naszj ofrci. Układani rurociągów politylnowych na podporach Rurociągi politylnow zwykl układan są pod zimią, al istniją sytuacj, w których warunki wymuszają ułożni rurociągu ponad gruntm. W takim przypadku nalży ustalić rozstaw podpór rozważając wil czynników mających na nigo wpływ, poniważ właściw podparci jst bardzo istotn dla bzawaryjnj pracy rurociągu. Do czynników, na któr nalży zwrócić uwagę zalicza się: - tmpraturę otocznia, - tmpraturę transportowango mdium, - wydłużni trmiczn rurociągu, - odporność matriału, z którgo zbudowan są rury na prominiowani UV, - odporność chmiczną rur na transportowan mdium z uwzględninim jgo tmpratury. Maksymalny rozstaw podpór dla rur z PE RC MULTIsaf (1L, 2L, 3L), RC MAXIprotct 2L PP/PE-d oraz PE 100 Smart 2L. zwnętrzna Rury ciśniniow PN 6 (SDR 26) Rury ciśniniow PN 10 (SDR 17) Rury ciśniniow PN 16 () rury OD 20 C 40 C 20 C 40 C 20 C 40 C [mm] [m] [m] [m] [m] [m] [m] 90 1,00 0,90 1,10 1,00 1,20 1, ,10 1,00 1,20 1,10 1,30 1, ,25 1,15 1,30 1,20 1,50 1, ,50 1,40 1,60 1,50 1,80 1, ,60 1,50 1,80 1,70 2,00 1, ,75 1,60 2,00 1,90 2,20 2, ,90 1,80 2,20 2,00 2,40 2, ,10 1,90 2,40 2,20 2,60 2, ,30 2,10 2,60 2,40 2,80 2, ,50 2,30 2,75 2,60 3,10 2, ,75 2,50 3,00 2,75 3,40 3, ,00 2,75 3,20 3,00 3,70 3,40 13

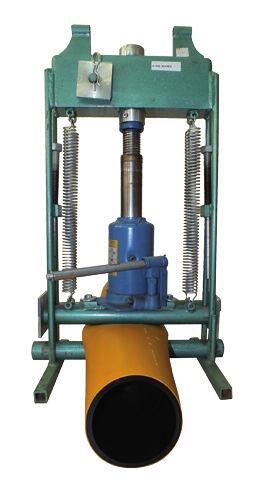

15 Zaciskani rur Zaciskani rur RC MULTIsaf Za ci ska ni rur RC MUL TI sa f po win no od by wać się ana lo gicz ni jak dla rur PE 100 (w tym PE 100 SMART 2L) na za sa dach opi sa nych po ni żj. Ru ry RC MUL TI sa f do ga zu, wo dy i ka na li za cji pod ką tm przy dat - no ści do za ci ska nia zo sta ły prz ba da n w In sty tu ci Naf ty i Ga zu w Kra ko wi. Ru ry RC MUL TI sa f prz szły po zy tyw ni wszyst ki wy ma ga n t sty co po twir dzo n jst spra woz da - nim IN IG z prz pro wa dzo nych ba dań. Zaciski Zaciski do rur PE powinny posiadać: - równolgł lmnty robocz o kształci i wymiarach nipowodujących uszkodzń rur, - mchaniczn ograniczniki zabzpiczając przd uszkodznim rury w wyniku nadmirngo jj ściśnięcia, - mchanizm bzpiczństwa zabzpiczający przd przypadkowym zluzowanim zacisku. Dodatkowo zaciski powinny posiadać mchanizm pozwalający okrślić prędkość zaciskania oraz prędkość luzowania zacisku. Elmnty robocz mogą mić kształt pojdynczych lub podwójnych prętów o przkroju kołowym, a takż płaskowników z zaokrąglonymi krawędziami. Inn kształty lmntów roboczych równiż mogą być stosowan, o il promini ich krawędzi ni są mnijsz od okrślonych w tabli poniżj: Uszkodznia powstają na wwnętrznj powirzchni ścianki lub w jj bzpośrdnim sąsidztwi i są z zwnątrz niwidoczn. W chłodn dni nalży stosować mnijsz prędkości zaciskania i luzowania zacisku, poniważ niski tmpratury zmnijszają lastyczność i plastyczność politylnu. Uwaga! Bzpośrdni nagrzwani rury (np. nagrzwnicą) jst nidopuszczaln, poniważ przy dużym oporz ciplnym politylnu podnisini tmpratury na wwnętrznj powirzchni ścianki, gdzi występują największ naprężnia (podczas stosowania zacisku), wymaga długigo czasu grzania przy odpowidnio wysokij tmpraturz, a to powoduj nadmirn uplastycznini zwnętrznj powirzchni rury i unimożliwia bzpiczn stosowani zacisku. Wyposażni zacisków w ograniczniki zapobiga uszkodzniom rur PE w wyniku nadmirngo ich ściśnięcia. Ograniczniki unimożliwiają zbliżni lmntów roboczych na odlgłość bliższą niż 70% podwójnj maksymalnj grubości ścianki rury. Uwaga! Przd zaciskanim nalży sprawdzić grubość ścianki rury (znajduj się w oznaczniu wyrobu). W typowych zaciskach do rur PE dla przmiszczania ruchomgo lmntu roboczgo stosuj się napęd śrubowy lub hydrauliczny. W każdym rozwiązaniu mchanizm zapobigający przypadkowmu luzowaniu się zacisku jst istotnym lmntm bzpiczństwa tgo narzędzia. Przy zaciskaniu rur P nalży stosować odpowidni prędkości posuwu lmntów roboczych zacisków. Gnralni prędkości zaciskania i luzowania zacisku powinny być jak najmnijsz, przy czym prędkość luzowania jst paramtrm ważnijszym. zwnętrzna rury PE DN [mm] Minimalny promiń krawędzi lmntów zaciskających [mm] W praktyc najczęścij stosowan są zaciski z walcowymi lmntami roboczymi. Minimaln śrdnic lmntów walcowych wynoszą: zwnętrzna rury PE DN [mm] Minimalna śrdnica lmntu walcowgo [mm] , , , , ,0 Ru ra PE mu si mić od po wid nio du żo cza su dla kom pn sa cji bar dzo du żych na prę żń po wsta ją cych w w wnętrz nj war stwi ścian ki pod czas za ci ska nia. Wy ni ki ba dań po ka zu ją, ż naj więk sz ry zy ko uszko dz nia ru ry wy stę pu j pod czas zbyt szyb ki go lu zo wa nia za ci sku, zwłasz - cza w przy pad ku rur o grub szych ścian kach. Cał ko wi ty czas od mo mn tu za in sta lo wa nia za ci sku na ru rz do j go usu nię cia ni mo ż prz kro czyć 8 go dzin. Prz kro cz ni t go cza su mo ż spo wo do wać uszko dz ni wy ro bu. Pro cs za ci ska nia na l ży pro wa dzić prz strz ga jąc na stę pu ją cych za sad: 1. Na l ży do brać od po wid ni roz miar za ci sku do ru ry. Za cisk mu si być wy po sa żo ny w od po wid nio usta wio n ogra nicz ni ki wła ści w dla wy mia rów za ci ska nj ru ry (śrd ni cy i gru bo ści ścian ki lub SDR). 2. Za cisk na ru rz trz ba za mon to wać cn tral ni i pro sto pa dl do jj osi. Od l głość za ci sku od zgrz wu do czo ło w go, lk tro opo ro w go lub po łą cz nia m cha nicz n go kształt ki PE/m tal po win na wy no sić mi ni mum 3 x dn, lcz ni mnij niż 300 mm, za lż ni od t go, któ ra z tych war to ści jst więk sza. Po wirzch ni l mn tów ro bo czych za ci sku mu szą być gład ki i czy st, aby ni spo wo do wać uszko dz nia po wirzch ni ru ry. 14

16 Zaciskani rur Uwaga! Ładunki lktrostatyczn! Podczas zaciskania rury, w którj przpływa gaz, w mijscu jj spłaszczania prędkość przpływu gazu zwiększa się. Duża prędkość, suchy gaz i drobn cząstki stał w nim zawart mogą powodować powstawani ładunków lktrostatycznych na powirzchni rury, a następni ich wyładowania do gruntu. Przd rozpoczęcim zaciskania rury zacisk nalży uzimić i stosować odpowidni procdury bzpiczństwa dotycząc lktryczności statycznj. Muszą być on stosowan przz cały czas opracji zaciskania rury. 3. Zaciskani rury nalży rozpocząć, spłaszczając ją pomiędzy lmntami roboczymi z okrśloną prędkością. Dla rur o śrdnicy powyżj 63 mm, kidy rura jst spłaszczona w połowi, nalży zrobić 1-minutową przrwę i ponowni taką samą przrwę, Tmpratura otocznia [ C] Prędkość luzowania [mm/min] 0 5 (mijsc zaciśnięcia zawsz zabzpiczyć płną objmą naprawczą) > 25 max 15 kidy rura jst spłaszczona w 3/4 (dla rur o śrdnicy mnijszj i równj 63 mm ni jst wymagan stosowani przrw w trakci zaciskania). Dodatkowo dla wszystkich śrdnic nalży zrobić 1-minutową przrwę, kidy wwnętrzn powirzchni ścianki rury ztkną się z sobą. Po upływi 1-minuty po ztknięciu się wwnętrznych powirzchni ściank nalży kontynuować zaciskani z prędkością zrdukowaną do połowy dotychczasowj wartości, aż lmnty robocz ztkną się z ogranicznikami. Jżli tmpratura otocznia jst bliska 0 C lub niższa, to prędkość zaciskania nalży zmnijszyć o połowę, a przrwy zwiększyć dwukrotni. Uwaga! Poniważ zacisk moż ni zatrzymać przpływu gazu całkowici, dla 100% skutczności odcięcia moż być potrzbn zastosowani odpowitrznia. W takim przypadku nalży zastosować dwa zaciski i odpowitrzać odcink rurociągu między nimi. Odlgłość między zaciskami ni moż być mnijsza niż 6 x dn. Wszlki prac muszą być prowadzon za drugim zaciskim. Ni wolno usuwać ograniczników lub zminiać ich ustawinia (na inn niż właściw dla grubości ścianki zaciskanj rury), ani tż wkładać czgokolwik (szmaty, dski, itp.) między rurę, a lmnty robocz zacisku. Tmpratura otocznia [ C] Prędkość luzowania [mm/min] 0 5 (mijsc zaciśnięcia zawsz zabzpiczyć płną objmą naprawczą) > Nalży wykonać odpowidni prac na rurociągu za zaciskim. 5. Po zakończniu prac zacisk powinno się luzować z prędkością ni większą niż zastosowana w punkci 3. Luzowani zacisku ni moż odbywać się z prędkością większą niż 10 mm/min. Luzowani zacisku musi objmować 1-minutową przrwę w momnci styku powirzchni wwnętrznych ścianki rury oraz dla wyrobów o śrdnicy powyżj 63 mm, 1-minutow przrwy dla otwarcia rury w 1/4 (zamknięcia w 3/4) i w 1/2. Jżli tmpratura otocznia jst bliska 0 C lub niższa, to prędkość luzowania zacisku nalży zmnijszyć o połowę, a przrwy zwiększyć dwukrotni. 6. Po całkowitym zluzowaniu zacisku nalży go obrócić na rurz o 90 i powoli przywrócić rurz przkrój kołowy. Zaokrąglić rurę nalży poprzz częściow zamykani zacisku do momntu uzyskania pożądango fktu. Moż być koniczn lkki spłaszczni przkroju, aby po zluzowaniu zacisku rura wróciła do przkroju kołowgo. Prędkość zaciskania i luzowania zacisku ni moż przkroczyć wartości takich, jak w pkt. 3 i 5. Przywracani rurz przkroju kołowgo jst procdurą częściowgo zamykania przkroju. NIE WOLNO rury zaciskać całkowici. 7. Po przywrócniu przkroju kołowgo nalży zdmontować zacisk z rurociągu. 8. Mijsc zaciskania rury powinno się oznaczyć opaską idntyfikacyjną lub zainstalować płną objmę naprawczą (objmującą rurę na całym obwodzi). Objmę naprawczą nalży zawsz stosować w przypadku użycia zacisku w tmpraturach bliskich i niższych od 0 C oraz gdy zachodzi nawt minimaln prawdopodobiństwo uszkodznia rury podczas zaciskania. Uwaga! Ni wolno zaciskać rury więcj niż jdn raz w tym samym mijscu, gdyż prawdopodobiństwo uszkodznia rury w takim wypadku znacząco wzrasta. Now mijsc zaciśnięcia rury musi być w odlgłości ni mnijszj niż 6 x dn. Zaciskani rur w sytuacjach awaryjnych W sytuacjach awaryjnych koniczn jst szybki zaciśnięci rurociągu dla powstrzymania wypływu gazu i stosowani wyżj przdstawionj procdury ni jst uzasadnion. W takim przypadku wysoc prawdopodobn jst uszkodzni rury podczas jj zaciskania. Po powstrzymaniu wypływu gazu nalży na rurociągu zainstalować drugi zacisk zgodni z procdurą (w odlgłości ni mnijszj niż 6 x dn). Podczas usuwania główngo uszkodznia nalży równiż usunąć odcink rurociągu zaciśnięty pirwszym zaciskim. * Ninijsza procdura zaciskania została opracowana na podstawi publikacji: Sici gazow politylnow - r. 2006, wyd. II rozszrzon - pod rdakcją Andrzja Barczyńskigo i Tadusza Podzimskigo. 15

17 Połącznia rur Mtody wykonywania połączń rur RC MULTIsaf i RC MAXIprotct PP/PE Rury z PE100 RC produkcji RURGAZ mogą być łączon różnymi mtodami, jak poniżj: zgrzwani doczołow w zakrsi śrdnic 75 mm, zgrzwani lktrooporow główni w zakrsi śrdnic mm, połącznia mchaniczn: - zaciskow dla rur wodociągowych - kształtki PE/stal dla rur gazowych, połącznia kołnirzow (tulja kołnirzowa PE i kołnirz stalowy). Wykonawca rurociągu z rur politylnowych powinin stosować mtody łącznia okrślon w dokumntacji tchnicznj zatwirdzonj przz użytkownika sici gazowj, wodociągowj lub kanalizacyjnj. Zgrzwani doczołow Zgrzwani doczołow rur PE 100 Smart 2L oraz RC MULTIsaf podlga tym samym zasadom, co zgrzwani rur z PE 100. W przypadku rur RC MAXIprotct PP/PE-d z taśmą dtkcyjną różnica polga na koniczności usunięcia z strfy zgrzwania płaszcza ochronngo oraz używania w zaciskach zgrzwark wkładk uwzględniających zwiększoną (przz płaszcz ochronny) śrdnicę rury. Procdura usuwania płaszcza opisana jst na str 22. Zasady ogóln Zgrzwani doczołow polga na ogrzaniu i uplastyczniniu czołowych powirzchni łączonych lmntów w styku z płytą grzwczą, rozgrzaną do wymaganj tmpratury, a następni po odsunięciu od płyty - wzajmnym połączniu ich z sobą przy odpowidnij sil docisku. Chłodzni złącza powinno odbywać się w sposób naturalny. Zabronion jst jgo przyspiszani poprzz np. polwani wodą, wntylowani itp. Mtodę zgrzwania doczołowgo stosuj się do łącznia rur i kształtk politylnowych o takij samj śrdnicy i grubości ścianki na końcach łączonych lmntów. Różnica wskaźnika szybkości płynięcia MFR łączonych lmntów ma mnijsz znaczni. Istotn znaczni ma fakt, iż wyroby o tj samj gomtrii (SDR), wykonan z politylnów różnych klas, mają inną wytrzymałość na ciśnini wwnętrzn. Ni powinno łączyć się tą mtodą rur o grubości ścianki poniżj 5 mm i śrdnicy mnijszj od 75 mm, poniważ błąd współosiowgo dopasowania lmntów ni moż przkraczać 10% grubości ścianki. Przy tak małych wartościach okrślni wilkości błędu praktyczni staj się nimożliw. Z względu na większ dopuszczaln wartości owalności dla rur w zwojach, zgrzwani doczołow stosuj się wyłączni dla rur wykonanych w odcinkach prostych. Przygotowani lmntów do zgrzwania Mijsc wykonywania zgrzwów nalży chronić przd nikorzystnymi warunkami otocznia tj. wiatrm, zbyt niską tmpraturą, zapylnim, itp. W takij sytuacji, nalży podjąć adkwatn środki zaradcz np. zgrzwać pod namiotm, podniść tmpraturę mijsca pracy za pomocą nagrzwnicy itp. Zgrzwania doczołowgo ni powinno wykonywać się w tmpraturz ujmnj, jak równiż w czasi mgły, nizalżni od tmpratury otocznia. Przy zapwniniu odpowidnich warunków w pobliżu zgrzwarki, prac mogą być prowadzon nizalżni od pogody. W clu uniknięcia przciągów wwnątrz rur i nadmirngo schłodznia zgrzwanych lmntów, oba odlgł końc nalży zaślpić. Końcówki lmntów przznaczonych do zgrzwania czołowgo powinny być umocowan w zgrzwarc współosiowo, z zapwninim możliwości wzdłużngo przmiszczania jdngo z lmntów. Bzpośrdnio przd zgrzwanim końcówki powinny być obcięt lub zskrawan w clu usunięcia warstwy utlnionj. Zgrzwani doczołow rur RC MULTIsaf odbywa się w sposób idntyczny jak tradycyjnych rur z PE100, z zachowanim tych samych paramtrów i procdur zgrzwania. W przypadku zgrzwania rur RC MAXIprotct PP/PE-d z taśmą dtkcyjną nalży najpirw usunąć fragmnt zwnętrzngo płaszcza z końców rur na długości umożliwiającj wykonani zgrzwu. Zdjmowani płaszcza powinno odbywać się przy użyciu spcjalngo narzędzia przznaczongo do tgo clu, któr znajduj się w ofrci RURGAZ. Podczas tj opracji nalży zachować szczgólną ostrożność, aby uniknąć zrwania taśmy dtkcyjnj znajdującj się pod płaszczm. Końcówki taśmy nalży z odpowidnim zapasm wyprowadzić z końców rur na zwnątrz po obu stronach zgrzwu, a następni połączyć przz lutowani lub zaprasowani (zacisk lktryczny) i pozostawić na zwnątrz zgrzwu. Całość zgrzwu doczołowgo wraz z ułożoną na nim taśmą nalży zabzpiczyć nałożoną wczśnij na rurę nasuwką trmokurczliwą, aby ochronić to mijsc przd wpływm czynników zwnętrznych lub uszkodznim mchanicznym. Po przygotowaniu rur do zgrzwania, wilkość szczliny pomiędzy łączonymi lmntami, po ich dociśnięciu do sibi ni powinna przkraczać: 0,3 mm dla d < 225 mm 0,5 mm dla < d < 400 mm 1,0 mm dla d < 400 mm Przsunięci powirzchni zwnętrznych łączonych lmntów ni powinno przkraczać 0,1 grubości ścianki. Końc lmntów przznaczonych do łącznia, ni mogą wykazywać uszkodzń i muszą być woln od zaniczyszczń. Dla zapwninia właściwj jakości zgrzwów, nalży zwrócić szczgólną uwagę na czystość narzędzi, a w szczgólności płyty grzjnj. W tym clu nalży używać płynu czyszczącgo rozpuszczającgo tłuszcz, wiążącgo wilgoć i szybko odparowującgo oraz ni używango, czystgo, chłonngo i nipylącgo papiru. Końc łączonych lmntów powinny być oczyszczon równiż w sąsidztwi strfy zgrzwania na długości, co najmnij 10 cm, aby zaniczyszcznia ni dostały się na powirzchnię styku podczas wykonywania czynności tchnologicznych. Powirzchni czołow łączonych lmntów nalży obrabiać bzpośrdnio przd ich zgrzwanim. W przypadku zaniczyszcznia splanowanych powirzchni czołowych, wystarczając jst oczyszczni papirm nasączonym płynm czyszczącym. 16

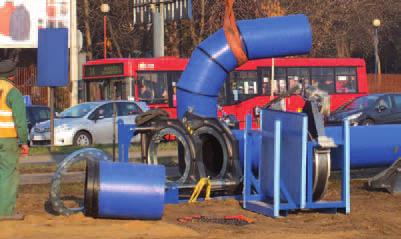

18 Połącznia rur Przykładowy zstaw do zgrzwania doczołowgo objmuj: urządzni mocując, układ hydrauliczny lub pnumatyczny docisku łączonych lmntów, umożliwiający pomiar ciśninia docisku, urządzni do skrawania warstwy utlnionj z końcówk lmntów, płyta grzwcza z rgulatorm tmpratury, pojmnik ochronny na płytę grzwczą, piła lub nóż do cięcia rur, gnrator prądu, trmomtr kontaktowy do kontroli tmpratury płyty grzwczj, podpory rolkow do rur, namiot ochronny. Sprzęt do zgrzwania doczołowgo Płyty grzwcz stosowan w urządzniach do zgrzwania muszą być zasilan lktryczni. Urządzni powinno zapwniać utrzymani wymagango ciśninia docisku na powirzchni łączonych lmntów, a w przypadku wystąpinia błędu spowodować zatrzymani procsu na każdym tapi z równoczsnym wskazanim rodzaju błędu. Przd rozpoczęcim zgrzwania nalży sprawdzić stan urządzń i narzędzi. Nalży używać wyłączni zgrzwarki posiadającj ważn Świadctwo kalibracji. Przsuw ruchomych szczęk urządznia musi odbywać się płynni. Płyta grzwcza powinna być czysta, bz ubytków w powłoc tflonowj. W zasadach ogólnych opisano warunki, jaki powinno spłniać mijsc wykonywania zgrzwów i jgo bzpośrdni otoczni oraz jak nalży przygotować lmnty do łącznia. Poniważ rury i kształtki składowan w magazynach otwartych lub na placu budowy mogą ulc zabrudzniu, do ich wstępngo czyszcznia można użyć suchgo papiru. Właściw czyszczni nalży wykonać używając czystgo papiru i płynu czyszczącgo, który usuni tłuszcz i wntualną wilgoć. Procdura zgrzwania doczołowgo powinna być zatwirdzona przz użytkownika sici, przy uwzględniniu cyklu zgrzwania, zgodni z tchnologią okrśloną przz producntów rur politylnowych i urządzń do ich zgrzwania. Po rozgrzaniu końców łączonych wyrobów, konstrukcja urządznia powinna umożliwić usunięci płyty grzwczj i złączni lmntów, w odpowidnim czasi, bz uszkodznia ogrzanych powirzchni. Urządznia do automatyczngo łącznia lmntów z politylnu mtodą zgrzwania doczołowgo, winny zapwnić kontrolę i rjstrację paramtrów zgrzwania dla każdgo połącznia, tj.: czasów poszczgólnych tapów cyklu zgrzwania, ciśninia na powirzchni poszczgólnych lmntów, tmpratury płyty grzwczj, tmpratury otocznia, ciśninia nizbędngo do pokonania oporów ruchu części ruchomj urządznia wraz z zamocowanym w nij lmntm do zgrzwania. Dobrą praktyką jst wykonani tzw. zgrzwu próbngo. Na podstawi kształtu uzyskanj wypływki można stwirdzić poprawność paramtrów procsu łącznia. Clm wykonania próby jst równiż oczyszczniu płyty grzjnj w mijscu styku łączonych lmntów przd wykonanim właściwych zgrzwów. Próby powinny być wykonywan przd każdą zmianą śrdnicy lub grubości ścianki łączonych lmntów. Tmpratura płyty grzwczj uzalżniona jst przd wszystkim od rodzaju matriału. Dla lmntów z PE100 oraz z PE100 RC tmpratura narzędzia wynosi 220 C. 17

19 Połącznia rur Czynności ralizowan w ramach procdury zgrzwania doczołowgo są wyminion w schmaci blokowym. przygotowani sprzętu zamocowani lmntów w uchwytach i cntrowani skrawani powirzchni czołow cntrowani czyszczni pomiar oporów ruchu zgrzwarki zgrzwani chłodzni oznakowani zgrzwu kontrola jakości wstawini płyty grzwczj usunięci płyty grzwczj wyrównani przy docisku nagrzwani przy minimalnym docisku Zalcamy ralizowani zgrzwania wg cyklu klasyczngo. Zmianę ciśninia docisku na powirzchni łączonych lmntów w poszczgólnych fazach cyklu zgrzwania ilustruj wykrs. P [N/mm 2 ] 0,15 0,02 t 1 t 2 t 3 t 4 t 5 t 6 t Ciśnini na powirzchni łączonych lmntów w fazach t 1 i t 5 wynosi 0,15 N/mm 2. t 1 - czas utrzymywania lmntów w kontakci z płytą grzwczą, aż do uzyskania wymaganj wypływki, t 2 - czas nagrzwania (t 2 = 10 x ) [s], t 3 - czas na usunięci płyty grzwczj i połączni zgrzwanych lmntów [s], t 4 - czas doprowadznia do wymagango ciśninia fuzji [s], t 5 - czas chłodznia pod ciśninim [min], t 6 - czas chłodznia bz docisku t 6 1,5 [min]. Nominalna grubość ścianki rur Nagrzwani wstępn Dogrzwani Tmpratura płyty grzwczj: - dla PE 100 i PE 100RC C Wysokość wypływki wstępnj w końcu czasu nagrzwania wstępngo p 1 =0,15 N/mm 2 Czas dogrzwania = 10 grubość ścianki p 2 0,01N/mm 2 t 2 Czas przstawinia (rozsunięcia lmntów, usunięcia płyty grzwczj, ponowngo ztknięcia lmntów) t 3 Czas podnosznia ciśninia t 4 Łączni Czas chłodznia pod ciśninim p 3 (wartości minimaln) p 3 =0,15 N/mm 2 t 5 Minimalny czas chłodznia bz ciśninia (t 6 ) 1,5 min na 1 mm grubości ścianki [mm] [mm] [s] [s] [s] [min] [min] do 4,5 0,5 do ,5... 7,0 1, , ,0 1, , ,0 2, , ,0 2, , ,0 3, , ,0 3, , ,0 4, Tab. Paramtry zgrzwania doczołowgo wg DVS /2007. Rury PE 100 Smart 2L oraz MULTISaf 1L, 2L, 3L jak równiż MAXIprotct PP/PE-d z usuniętym płaszczm PP. 18

20 Jakość połączń Normy zalcają sprawdzani każdgo wykonango połącznia. Kontrola jakości zgrzwu doczołowgo opira się na oględzinach zwnętrznj wypływki oraz pomiarz jj gomtrii. Kształt i wilkość wypływki uzalżnion są od właściwgo wykonania poszczgólnych tapów procsu zgrzwania. Jżli zaistnij podjrzni zaniczyszcznia łączonych powirzchni, bzwzględni nalży ściąć wypływki i dokładni zaobsrwować jj zachowani przy zginaniu i skracaniu. Ścięci wypływki ni osłabia wytrzymałości wykonango połącznia. Wypływki powinny mić kształt w miarę równy na całym obwodzi i stykających się z sobą wałczków. Powinny być on gładki i symtryczn na całym obwodzi rury. Krytria ocny zgrzwów podano poniżj: zagłębini (A) pomiędzy wałczkami wypływki powinno znajdować się powyżj zwnętrznych powirzchni łączonych lmntów, przsunięci ściank łączonych lmntów (V) ni powinno przkraczać 10% grubości ścianki () oraz więcj niż 2 mm szrokość wypływki (B) powinna być zawarta w przdzial x n B 0,55 x n [mm], minimalna i maksymalna szrokość wypływki powinna odpowiadać następującym wartościom: Bmin 0,8 Bśr. Bmax 1,2 Bśr. Bśr. = (Bmin + Bmax)/2 różnica względnj szrokości wałczków wypływki Smax - ΔS = ni powinna przkraczać: ( Smax + Smin) Kontrola jakości połączń V A B max S max S min B min Na co nalży zwracać uwagę ocniając wygląd wypływki - 0,1 ΔS przy zgrzwaniu rury z rurą (tych samych klas PE lub PE 100 z PE 100RC ), - 0,2 ΔS przy zgrzwaniu rury z rurą (PE 100RC z PE 80), - 0,2 ΔS przy zgrzwaniu rury z kształtką, - 0,1 ΔS przy zgrzwaniu kształtki z kształtką. Graniczn wartości szrokości wypływk w [mm] dla gazociągów z rur PE 100RC SDR11, SDR17 przdstawiono w tabli poniżj: SDR 17 rury d n [mm] n B min B max n B min B max 90 5,4 6,6 9,0 8,2 7,5 10, ,6 7,0 9,6 10,0 8,0 11, ,4 7,2 10,1 11,4 8,4 12, ,3 7,5 10,6 12,7 8,8 13, ,5 7,9 11,2 14,6 9,4 14, ,7 8,2 11,9 16,4 9,9 15, ,9 8,6 12,5 18,2 10,5 16, ,4 9,0 13,4 20,5 11,2 17, ,8 9,4 14,1 22,7 11,8 18, ,6 10,0 15,1 25,4 12,6 20, ,7 10,6 16,3 28,6 13,6 21, ,1 11,3 17,6 32,2 14,7 23, ,7 12,1 19,0 36,3 15,9 26, ,7 13,0 20,7 40,9 17,3 28, ,7 13,9 22,3 45,4 18,6 31, ,2 15,0 24,3 50,8 20,2 33, ,4 16,2 26,6 57,2 22,2 37,5 Pa ra m try wy pływ ki mi rzy się za po mo cą suw miar ki lub in n go przy rzą du po mia ro w go, po zwa la ją c go na po - miar z do kład no ścią do 0,1 mm. W przy pad ku gdy po łą cz ni zgrz wa n ni od po wia da któ r mu kol wik z kry t riów oc ny, na l ży j wy ko nać no w. Po wyż sz za l c nia ma ją cha rak tr za sad ogól nych. W prak ty c do wy ko ny wa nia po łą czń zgrz wa nych do - czo ło wo, za l ca my sto so wa ni pa ra m trów po da nych przz pro du cn ta zgrz war ki (po sia da ją cj do pusz cz ni do sto so wa nia oraz ak tu al ną ka li bra cję). Prawidłowo wykonany zgrzw doczołowy na rurz RC MULTIsaf 2L Prawidłowo wykonany zgrzw doczołowy na rurz MaxiProtct PP bz zdjmowania płaszcza Uwaga: Dla rur RC MAXIprotct PP do gazu uzyskaliśmy aprobatę tchniczną nr at/ w. I/2015, w myśl zapisów którj istnij możliwość zgrzwania doczołowgo tych rur, bz zdjmowania płaszcza ochronngo z polipropylnu. 19

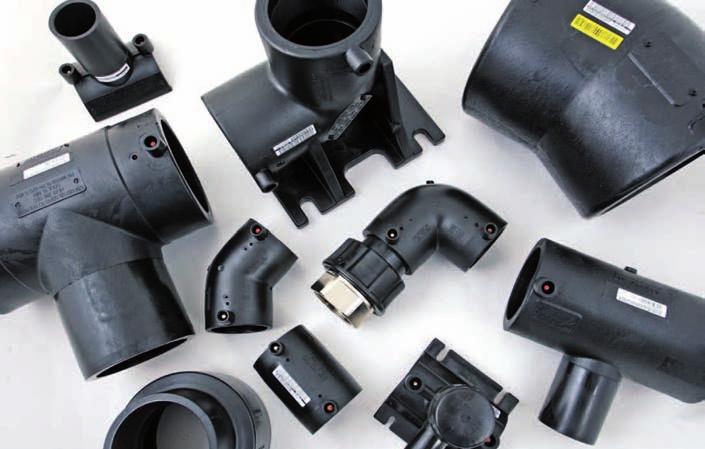

21 Zgrzwani Zgrzwani lktrooporow Zgrzwani lktrooporow rur RC MULTIsaf podlga tym samym zasadom, co zgrzwani rur z PE 100. Dla rur RC MAXIprotct różnica polga na wymogu usunięcia z strfy zgrzwania płaszcza ochronngo. Zasady ogóln Zgrzwani lktrooporow polga na doprowadzniu nrgii lktrycznj do uzwojnia z drutu oporowgo znajdującgo się przy wwnętrznj powirzchni kształtki, gdzi ulga ona zamiani na cipło powodując uplastycznini powirzchni łączonych lmntów (wwnętrznj powirzchni kształtki i zwnętrznj powirzchni rury) i połączni ich z sobą. Zgrzwani lktrooporow przprowadza się przy wykorzystaniu kształtk mufowych oraz siodłowych. Mijsc wykonywania zgrzwu nalży chronić przd nikorzystnymi warunkami otocznia tj. wiatrm, zbyt niską tmpraturą, zapylnim, itp. W takij sytuacji, nalży podjąć adkwatn środki zaradcz np. zgrzwać pod namiotm, podniść tmpraturę mijsca pracy za pomocą nagrzwnicy itp. Zgrzwania lktrooporowgo ni powinno wykonywać się w tmpraturz ujmnj, jak równiż w czasi mgły, nizalżni od tmpratury otocznia. Przy zapwniniu odpowidnich warunków w pobliżu zgrzwarki, prac mogą być prowadzon nizalżni od pogody. W clu uniknięcia przciągów wwnątrz rur i nadmirngo schłodznia zgrzwanych lmntów, oba odlgł końc nalży zaślpić. Przygotowani lmntów do zgrzwania Aby uzy skać po łą cz ni wy ma ga nj ja ko ści na l ży pa mię tać, by po wirzch ni łą czo nych l mn tów by ły od po wid nio przy go to wa n i oczysz - czo n. Koń ców ki rur po win ny być ucię t pro sto pa dl. Zgrzwani lktrooporow rur PE 100 Smart 2L, RC MULTIsaf 1L, 2L, 3L, odbywa się w sposób idntyczny jak tradycyjnych rur z PE 100, z zachowanim tych samych paramtrów i procdur zgrzwania. W przypadku zgrzwania rur RC MAXIprotct PP/PE nalży najpirw usunąć fragmnt zwnętrzngo płaszcza z końcówk rur na długości umożliwiającj nałożni mufy lktrooporowj. Zdjmowani płaszcza powinno odbywać się przy użyciu spcjalngo narzędziaprzznaczongo do tgo clu, któr znajduj się w ofrci RURGAZ. Podczas tj opracji nalży zachować szczgólną ostrożność, aby uniknąć zrwania taśmy dtkcyjnj znajdującj się pod płaszczm zwnętrznym. Końcówki taśmy nalży z odpowidnim zapasm wyprowadzić z końców rur po obu stronach mufy, a następni połączyć przz lutowani lub zaprasowani (zacisk lktryczny) i pozostawić na zwnątrz mufy. Całość zgrzwu lktrooporowgo wraz z ułożoną na nim taśmą nalży zabzpiczyć nałożoną wczśnij na rurę nasuwką trmokurczliwą, aby ochronić to mijsc przd wpływm czynników zwnętrznych lub uszkodznim mchanicznym. Wwnętrzn krawędzi musza być pozbawion zadziorów, a krawędzi zwnętrzn zaokrąglon (promiń krzywizny = 0,5). Powirzchni zwnętrzn końców rur przznaczonych do łącznia przy pomocy kształtk mufowych powinny być oczyszczon z warstwy utlnionj skrobakim, na długości, co najmnij strfy zgrzwu. Podobni postępujmy przy łączniu kształtk siodłowych, gdzi po zdjęciu zwnętrzngo płaszcza oczyszczona powinna być powirzchnia rury politylnowj, do którj będzi przylgał lmnt grzwczy. Grubość warstwy utlnionj, która powinna być usunięta z rury wynosi 0,1mm. Owalizacja rur powinna być likwidowana przz stosowani uchwytów mocujących. Ich zadanim jst takż uniruchomini końców łączonych lmntów tak, by na kształtki, podczas zgrzwania, ni była wywirana żadna siła. Łączon lmnty powinny być zamocowan w uchwytach zarówno podczas zgrzwania, jak i w trakci chłodznia. Przd zamontowanim kształtk lktrooporowych nalży oczyścić wwnętrzn ich powirzchni przy użyciu takich samych matriałów jak przy zgrzwaniu doczołowym. Procdura zgrzwania lktrooporowgo Paramtry zgrzwania lktrooporowgo są wprowadzan do zgrzwarki w zalżności od typu urządznia. Istniją w tym zakrsi następując możliwości ustawiania paramtrów zgrzwania: automatyczni, na podstawi pomiaru oporności uzwojnia kształtki, poprzz ich odczytani za pomocą lktroniczngo czytnika z kodu paskowgo na kształtc lub z karty magntycznj, ręczni, poprzz kodowani urządznia (wprowadzani danych dotyczących napięcia i czasu zgrzwania). Po przygotowaniu lmntów i urządznia, procdura zgrzwania objmuj następując czynności: ustalni paramtrów zgrzwania zgodni z instrukcją producnta urządznia kontrolno-zasilającgo, w przypadku zgrzwania automatyczngo wykonani działań okrślonych w instrukcji obsługi urządznia, kontrola przbigu procsu zgrzwania, pozostawini złącza w uchwytach do czasu jgo wystudznia. Chłodzni złącza powinno odbywać się w sposób naturalny. Zabronion jst jgo przyspiszani poprzz np. polwani wodą, wntylowani itp. Po ochłodzniu złącza, mogą być usunięt uchwyty mocując. 20

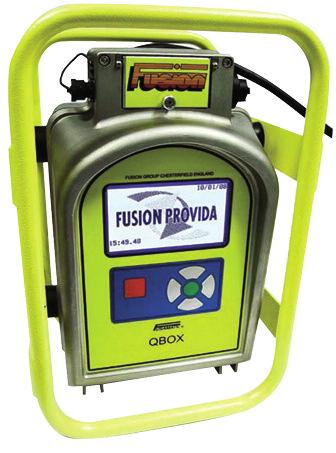

22 RC MULTIsaf i RC MAXIprotct PP/PE Sprzęt do zgrzwania lktrooporowgo Sprzęt do zgrzwania lktrooporowgo powinin posiadać aktualną kalibrację i dopuszczni do stosowania oraz musi być dostosowany do charaktrystyk tchnicznych kształtk i systmu, w jakim on pracują. RURGAZ ofruj do sprzdaży kształtki lktrooporow przystosowan do zgrzwark stałonapięciowych lub wilofunkcyjnych. Przykładowy zstaw do zgrzwania lktrooporowgo objmuj: urządzni kontrolno - zasilając, urządzni mocując, zstaw skrobaków do rur piła lub nóż do cicia rur, gnrator prądu, urządzni dociskow (przy zgrzwaniu kształtk siodłowych), namiot ochronny, środki do czyszcznia wwnętrznych powirzchni kształtk. Kontrola jakości połączń Wszystki połącznia zgrzwan lktrooporowo powinny podlgać kontroli wizualnj. W przypadku kształtk mufowych, po obu stronach kształtki, na rurz powinny być widoczn ślady usunięcia warstwy utlnionj (na całym obwodzi). Podobni, w przypadku kształtk siodłowych, na rurz powinny być widoczn ślady usuwania warstwy utlnionj - równomirn na całym obwodzi siodła. Na końcach kształtki ni powinny znajdować się ślady wycików stopiongo politylnu. Na rurz w pobliżu siodła ni powinny znajdować się pęknięcia, rysy lub zgrubinia. Jżli kształtka jst wyposażona w wskaźniki, ich pozycja po zakończniu zgrzwania powinna być zgodna z wymogami producnta. Połączni powinno wykazywać brak dfktu niwspółosiowości zgrzanych lmntów. 21

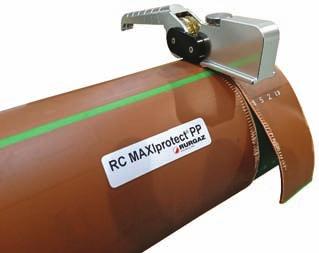

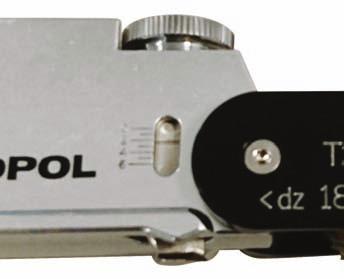

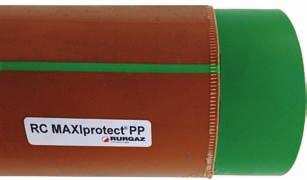

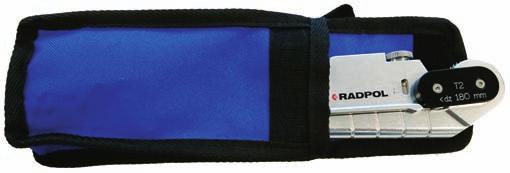

23 Właściwości Usuwani zwnętrzngo płaszcza z rur RC MAXIprotct PP/PE Narzędzi do usuwania zwnętrzngo płaszcza z rur RC MAXIprotct PP/PE - Instrukcja użytkowania Uniwrsalny nóż obrotowy RADPOL T2 umożliwia usunięci zwnętrzngo płaszcza ochronngo, w clu przygotowania rury przwodowj do wykonania zgrzwu doczołowgo lub lktrooporowgo. Procdura posługiwania się narzędzim jst następująca: 1. Ustawiamy pokrętłm głębokość nacięcia (równą grubości płaszcza na rurz - zakrs głębokości wynosi 0-5 mm). 2. Wciskamy końcówkę tnącą pod płaszcz zwnętrzny - prostopadl do czoła rury. 3. Dociskając część tnącą (z napism RADPOL) by przylgała do rury, chwytamy druga ręką za rękojść i dociskamy w dół, aby spowodować obrót rolki zębatj i przsunięci całgo narzędzia wzdłuż osi rury. W tn sposób dokonujmy rozcięcia płaszcza. 3. Po rozcięciu płaszcza na odpowidnij długości zatrzymujmy narzędzi i bz wyjmowania spod płaszcza obracamy w kirunku prostopadłym do osi rury. 4. Następni kontynuujmy rozcinani płaszcza jak dotychczas, lcz po obwodzi rury, aż do momntu całkowitgo odcięcia fragmntu płaszcza. Czynność tę kontynuujmy rozcinając płaszcz na długości umożliwiającj założni szczęk zgrzwarki lub kształtki lktrooporowj. 5. Po zdjęciu wymagango fragmntu płaszcza przystępujmy do standardowgo oczyszcznia i odtłuszcznia powirzchni w clu wykonania zgrzwania lktrooporowgo (mufy, przyłącza siodłow itp.) lub doczołowgo Uwaga: Dla rur RC MAXIprotct PP do gazu uzyskaliśmy aprobatę tchniczną nr at/ w. I/2015, w myśl zapisów którj istnij możliwość zgrzwania doczołowgo tych rur, bz zdjmowania płaszcza ochronngo z polipropylnu. 22

24 Właściwości Minimaln grubości płaszcza podano w tabli poniżj: Grubości płaszcza ochronngo rur MAXIprotct PP/PE d w zalżności od śrdnicy rury przwodowj. Zwnętrzna śrdnica nominalna rury bz płaszcza ochronngo Minimalna grubość płaszcza ochronngo z PE RC MAXIprotct PE Minimalna grubość płaszcza ochronngo z PE z taśmą Cu lub taśmą Al MAXIprotct PE-d Minimalna grubość płaszcza ochronngo z PP RC MAXIprotct PP Minimalna grubość płaszcza ochronngo z PP z taśmą Cu lub taśmą Al RC MAXIprotct PP 25 0,8 1,0 0,8 1,0 32 1,0 1,3 1,0 1,3 40 1,0 1,3 1,0 1,3 50 1,0 1,3 1,0 1,3 63 1,1 1,4 1,1 1,4 75 1,2 1,5 1,2 1,5 90 1,2 1,5 1,2 1, ,4 1,7 1,4 1, ,4 1,7 1,4 1, ,5 1,8 1,5 1, ,8 2,1 1,8 2, ,7 3,0 2,7 3, ,7 3,0 2,7 3, ,7 3,0 2,7 3, ,7 3,0 2,7 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3, ,5 3,5 3,5 3,5 710* 3,5 3,5 3,5 3,5 800* 3,5 3,5 3,5 3,5 900* 3,5 3,5 3,5 3,5 1000* 3,5 3,5 3,5 3,5 MAXIprotct PE-d - litra d dodana na końcu nazwy wyrobu od dtkcja (lokalizacja) oznacza typ rury z wbudowana taśmą dtkcyjną. * UWAGA: śrdnic powyżj 630 mm po uzgodniniu. 23

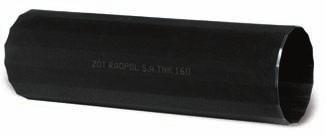

25 Właściwości Stosowani ochronnych nasuwk trmokurczliwych RADPOL do rur RC MAXIprotct PP/PE-d Do zabzpiczania połączń rur RC MAXIprotct PP/PE-d wykonanych z taśmą dtkcyjną (przwodm dtkcyjnym) w mijscu wykonywania połączń zalca się nasuwki trmokurczliwj RADPOL PE-X z kljm trmotopliwym wykonan z matriału siciowango radiacyjni. (Przwody dtkcyjn umiszczon w rurz nalży wczśnij połączyć taśmą połączniową). Nasuwki trmokurczliw RADPOL posiadają pamięć kształtu i następując właściwości: Mogą być stosowan w tmpraturach pracy -50 do +125 C. Tmpratura obkurczania +120 do +200 C. Wytrzymałość na rozciągani 18 MPa. Wydłużni przy zrwaniu ok. 350%. Nasuwki trmokurczliw RADPOL zapwniają ochronę złącza przd wilgocią oraz korozją taśmy dtkcyjnj. Są odporn na prominiowani UV oraz czynniki agrsywn. Końc nasuwk są fazowan, co zabzpicza j przd odrwanim od rury w trakci ruchu w grunci i zapobiga wywijaniu się krawędzi podczas obkurczania. Wyroby posiadają crtyfikat nr A potwirdzający ich zgodność z normą EN 489:2009, okrślającą wymagania, co do odporności na obciążnia od gruntu. Badania przprowadzono w Frnwärm-Forschungsinstitut w Hannovrz. Łączni przwodów dtkcyjnych umiszczonych w rurach RC MAXIprotct PP/PE-d Łą cz ni prz wo dów d tk cyj nych od by wa się po przz za sto so wa ni taśm m ta lo wych z po łą cz nim wy ko ny - wa nym na tzw. za kład kę. Dla prz wo dów d tk cyj nych sta lo wych i alu mi nio wych sto su j my ta śmę alu mi nio wą, a dla prz wo du mi dzia n - go sto su j my ta śmę mi dzia ną. Al tr na tyw ni prz wo dy d tk cyj n moż na lu to wać lub za pra so wy wać (za cisk lk trycz ny). Po łą cz ni prz wo du d tk cyj n go umisz - czo n go w ru rach w j dn prz wód umoż li wia póź nij szą lo ka li za cj prz wo du przz ks plo ata to ra si ci. Taśmy aluminiow i midzian do łącznia przwodów dtkcyjnych rur RC MAXIprotct PP/PE-d. Montaż nasuwk trmokurczliwych na złączach rur RC MAXIprotct PP/PE-d Wymagan narzędzia: Do obkurczania nasuwk trmokurczliwych potrzbny jst palnik na gaz propan-butan lub dmuchawa na gorąc powitrz, zdoln ogrzać nasuwkę do tmpratury powyżj +120 C. Łączni taśmy dtkcyjnj moż odbywać się przz lutowani lub zaprasowani. Przygotowując rury do wykonania zgrzwu doczołowgo nalży odmirzyć i zaznaczyć linią na obu końcach rur wymaganą długość do umiszcznia ich w szczękach zgrzwarki. Następni zdjąć zwnętrzną warstwę osłonową rury do oznaczonj linii, stosując do tgo spcjalny przyrząd. Ostrz zdziraka powinno być ustawion na grubość warstwy ochronnj. Jgo konstrukcja zabzpicza przd uszkodznim przwodu główngo. Ni nalży stosować do tgo clu innych narzędzi tnących, któr mogą spowodować nacięci powirzchni rury przwodowj. Sprawdzić długość odsłoniętych fragmntów łączonych rur i porównać j z długością wybranj nasuwki trmokurczliwj, którj wymiar musi być większy niż obu odsłoniętych części przwodu o min 10 cm. Wybrać odpowidnią nasuwkę trmokurczliwą dopasowaną do danj śrdnicy rury i nasunąć ją na odcink przwodu poza strfę zgrzwu doczołowgo. Przygotować końc rur do zgrzwania doczołowgo i wykonać zgrzw zgodni z procdurą. Pozostawić przwód do ostygnięcia. Połączyć odcinki taśmy dtkcyjnj poprzz lutowani lub zaprasowani, w clu umożliwinia późnijszj lokalizacji przwodu. Montaż osłony trmokurczliwj. Nalży przmiścić nasuwkę trmokurczliwą w mijsc zgrzwu i łącznia taśmy dtkcyjnj i umiścić ją współśrodkowo tak, aby pokryła w całości odsłonięt z warstwy ochronnj powirzchni rur. Końc nasuwki muszą zachodzić na izolowaną część przwodu, symtryczni z każdj strony min. 5 cm. Ustawić tmpraturę płominia lub dmuchawy na +120 C. Rozpocząć obkurczani od środka. Nasuwkę ogrzwać dookoła, starając się uzyskać równomirny skurcz. Środkowa część musi obkurczyć się i ściśl przylgnąć do powirzchni rury. Nasuwkę podgrzwać równomirni, cały czas poruszając źródłm cipła po powirzchni dbając, aby ni spowodować mijscowych przgrzań. Prowadzić dalsz obkurczani kirując się od środka do brzgów nasuwki. Po zakończniu obkurczania po obu końcach powinin wypłynąć klj z środka nasuwki. Klj tn zabzpicza izolowan złącz przd wilgocią i korozją. Pozostawić izolowany przwód do całkowitgo ostygnięcia. Nasuwka trmokurczliwa Schmat montażu nasuwki trmokurczliwj Mtalow taśmy połączniow 24

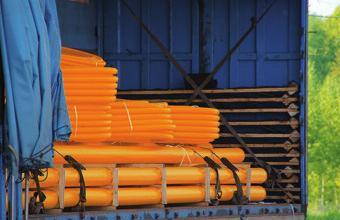

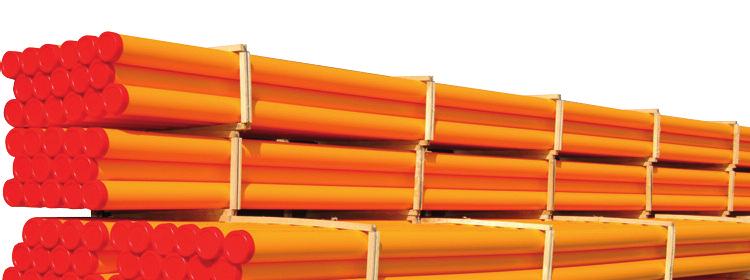

26 Magazynowani i transport Zabzpiczni rur przd korozją Rury PE ni wymagają żadnych zabzpiczń anty korozyjnych. W przypadku łącznia rur stalowych z rurami PE, nalży zwrócić szczgólną uwagę, aby zabzpicznia antykorozyjn lmntów stalowych ni stykały się w żadn sposób z rurą PE. Przwodność lktryczna PE Rury z politylnu są dilktrykim i ni przwodzą prądu lktryczngo. Dlatgo tż, ni mogą być wykorzystywan do uziminia. Rury PE gromadzą na powirzchni ładunki lktrostatyczn, stąd w mijscach, gdzi istniją taki zagrożnia (np. w kopalniach) nalży zachować szczgóln środki ostrożności i stosować odpowidnią tchnologię (np. politylnow rury antystatyczn). Magazynowani i transport Długość rur Rury o śrdnicach od 25 do 63 mm produkowan są w zwojach po 100 m, 200 m i 300 m. Rury o śrdnicach od 75 do 110 mm produkowan są w odcinkach prostych po 12 m lub w zwojach. Zwoj rur o śrdnicy 75 i 90 mm po 100 m, rury o śrdnicy 110 mm w zwojach po 50 m. Pozostał rury cięt są na odcinki po 12 m i pakowan w palty obwidniow lub układan luzm (wymiary palt i krążków przdstawiają tabl na str. 28). Przy do starczaniu rur w zwojach śrdnica rdznia bębna, na który są nawijan, ni powinna być mnijsza niż 20 śrdnic zwnętrznych rury (min 0,6 m). Transport Rury muszą być transportowan samochodami o odpowidnij długości. Transport rur powinin odbywać się w taki sposób, by uniknąć uszkodzń mchanicznych w trakci ich załadunku, przwozu i rozładunku. Podczas ładowania i rozładunku nalży używać podnośników widłowych z płaskimi widłami lub dźwigu z użycim miękkich zawisi (zabrania się stosowania lin i łańcuchów). Rury transportowan luzm można rozładować ręczni przy zachowaniu przpisów prawa dotyczących tgo rodzaju prac. Ni wolno rzucać ani przsuwać rur po podłożu. Powirzchni ładunkow pojazdów przznaczonych do transportu rur P powinny być równ, bz ostrych krawędzi i wystających przdmiotów. Poszczgóln zwoj czy wiązki rur nalży układać ściśl obok sibi i zabzpiczyć przd przsuwanim. Składowani Rury powinny być składowan poziomo, na płaskim i równym podłożu. Fabryczni opakowan palty można składować, jdna na drugij do wysokości 2 m, ustawiając na sobi drwnian obramowania palt. Rury składowan luzm nalży umiścić na drwnianych podkładkach szrokości min. 50 mm rozstawionych do 2 m i zabzpiczyć przz boczn podpory rozmiszczon w takich odstępach jak podkładki. Wysokość składowania rur układanych luzm ni powinna przkraczać 1m, natomiast rury w zwojach nalży składować w pozycji poziomj ułożon na sobi do wysokości maksymalni 1,5 m. Rury o różnych śrdnicach i grubościach ściank powinny być składowan oddzilni. W przypadku, kidy ni jst to możliw, rury o większj sztywności obwodowj nalży umiścić na spodzi. Rury w trakci składowania winny być chronion przd szkodliwym działanim promini słoncznych i opadami atmosfrycznymi oraz smarami i oljami. Tmpratura w mijscu składowania ni moż przkroczyć 30 C, a odlgłość rur od grzjników i przwodów grzwczych ni moż być mnijsza niż 1 m. Czas przchowywania rur w otwartych magazynach ni powinin przkraczać 1 roku. 25

27 Paramtry logistyczn Paramtry logistyczn rur z PE100 RC (rury w odcinkach) rury DZ Ilość rur w palci Mtraż rur w palci Szrokość rur w palci Wysokość rur w palci Mtraż rur na samochodzi* [mm] [szt.] [mb] [mm] [mm] [mb] [szt.] * * * * Tab. Podstawow wymiary palt i ilości rur dla płno samochodowych transportów rur w odcinkach 12 m. * rury luzm (ni mając palt) ładowan na samochód na przkładkach drwnianych. Ilość rur na samochodzi Paramtry logistyczn rur z PE100 RC (rury w zwojach) rury DZ Ilość mtrów w zwoju Orintacyjna wysokość zwoju H zwnętrzna zwoju F1 Orintacyjna waga zwoju [kg] Mtraż rur na samochodzi [mm] [mb] [mm] [mm] SDR17 SDR11 [mb] (2 warstwy) (2 warstwy) Tab. Podstawow wymiary zwojów zaznaczono tłustym drukim. Ilości rur podan dla jdnorodnych płno samochodowych transportów zwojów standardowych. Uwaga: W przypadku załadunku do jdngo transportu rur o różnych śrdnicach ilości dostarczon będą różnić się od podanych w tablach. Dopuszcza się zwoj rur MAXIprotct PP/PE-d o innych wymiarach niż podano powyżj z względu na tchnologię zwijania rur z płaszczm. 26

28 Rury do gazu Rury RC MULTIsaf 1L do gazu Rury RC MULTIsaf 1L - lit jdnowarstwow (cał pomarańczow - typ 1 - zgodni z PAS 1075: ) do gazu produkowan są w zakrsi śrdnic mm na indywidualn zamówini. DZ Rury do gazu RC MULTIsaf 1L - zwoj H Typ 1 Rura 1-warstwowa RC MULTIsaf 1L F1 F2 SDR 17 SDR 17,6 Ilość w zwoju DZ [mm] [mm] [mm] [mm] [mb] 25 2,3 2,3 2,3 100/ ,0 2,3 2,3 100/ ,7 2,4 2,3 100/ ,6 3,0 2, ,8 3,8 3, ,8 4,5 4, ,2 5,4 5, ,0 6,6 6,3 50 Rury do gazu RC MULTIsaf 1L - odcinki 12 mb DZ L Typ 1 Rura 1-warstwowa RC MULTIsaf 1L SDR 17 SDR 17,6 Ilość w palci DZ [mm] [mm] [mm] [mm] [mb] 90 8, ,0 6,6 6, ,4 7,4 7, ,7 8,3 8, ,6 9,5 9, ,4 10,7 10, ,2 11,9 11, ,5 13,4 12, ,7 14,8 14, ,4 16,6 15, ,6 18,7 17, ,3 21,1 20, ,4 23,7 22, ,0 26,7 25, ,5 29,7 28, ,9 33,2 31, ,3 37,4 35,

29 Rury do gazu Rury RC MULTIsaf 2L do gazu Rury RC MULTIsaf 2L - dwuwarstwow (czarn z wyróżnioną - pomarańczową warstwą zwnętrzną - typ 2 - zgodni z PAS 1075: ) do gazu produkowan są w zakrsi śrdnic mm. Rury do gazu RC MULTIsaf 2L - zwoj DZ H Typ 2 Rura 2-warstwowa RC MULTIsaf 2L F1 F2 SDR 17 SDR 17,6 Ilość w zwoju DZ [mm] [mm] [mm] [mm] [mb] 25 2,3 2,3 2,3 100/ ,0 2,3 2,3 100/ ,7 2,4 2,3 100/ ,6 3,0 2, ,8 3,8 3, ,8 4,5 4, ,2 5, ,0 6,6 6,3 50 Rury do gazu RC MULTIsaf 2L - odcinki 12 mb DZ L Typ 2 Rura 2-warstwowa RC MULTIsaf 2L SDR 17 SDR 17,6 Ilość w palci DZ [mm] [mm] [mm] [mm] [mb] 90 8, ,0 6,6 6, ,4 7,4 7, ,7 8,3 8, ,6 9,5 9, ,4 10,7 10, ,2 11,9 11, ,5 13,4 12, ,7 14,8 14, ,4 16,6 15, ,6 18,7 17, ,3 21,1 20, ,4 23,7 22, ,0 26,7 25, ,5 29,7 28, ,9 33,2 31, ,3 37,4 35,

30 Rury do gazu Rury RC MULTIsaf 3L do gazu z PE 100 RC Rury RC MULTIsaf 3L - trójwarstwow (warstwa środkowa w kolorz czarnym oraz obi warstwy skrajn w kolorz pomarańczowym w zakrsi grubości 10% - 30%, przy czym skrajna warstwa wwnętrzna o grubości co najmnij 2,5 mm - typ 2 - zgodni z PAS 1075: ) do gazu produkowan są w zakrsi śrdnic mm. Rury do gazu RC MULTIsaf 3L - zwoj DZ Typ 2 Rura 3-warstwowa RC MULTIsaf 3L F1 F2 H SDR 17 SDR 17,6 Ilość w zwoju DZ [mm] [mm] [mm] [mm] [mb] 90 8,2 5,4 5, ,0 6,6 6,3 50 Rury do gazu RC MULTIsaf 3L - odcinki 12 mb DZ L Typ 2 Rura 3-warstwowa RC MULTIsaf 3L SDR 17 SDR 17,6 Ilość w palci DZ [mm] [mm] [mm] [mm] [mb] 90 8,2 5,4 5, ,0 6,6 6, ,4 7,4 7, ,7 8,3 8, ,6 9,5 9, , , ,2 11,9 11, ,5 13,4 12, ,7 14,8 14, ,4 16,6 16, ,6 18,7 17, ,3 21,1 20, ,7 22, ,0 26,7 25, ,5 29,7 28,

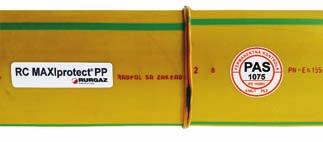

31 Rury do gazu Rury RC MAXIprotct PP/PE-d dwuwarstwow (lub jdnowarstwow) do gazu z dodatkowym płaszczm ochronnym z PE lub PP i taśmą dtkcyjną Rury RC MAXIprotct PP/PR-d - dwuwarstwow (czarn z wyróżnioną żółtą warstwą zwnętrzną jako lita dwuwarstwowa rura przwodowa) z płaszczm zwnętrznym z PP lub PE w kolorz żółtym - typ 3 zgodni z PAS 1075: do gazu produkowan są w zakrsi mm. Rura przwodowa moż być równiż wykonana jako jdnokolorowa. Rury do gazu RC MAXIprotct PP - zwoj DN Typ 3 Rura 2-warstwowa lub 1-warstwowa Rury RC MAXIprotct PP/PE-d F1 F2 H SDR 17,6 Ilość w zwoju DN [mm] [mm] [mm] [mb] 25 2, , , , , , ,2 5, ,0 6,6 50 Rury do gazu RC MAXIprotct PP - odcinki 12 mb DN L Typ 3 Rura 2-warstwowa lub 1-warstwowa Rury RC MAXIprotct PP/PE-d 30 SDR 17,6 Ilość w palci DN [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, ,4 7, ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,9 26, ,4 29, ,8 33, ,2 37,4 24 * UWA GA: W ru rach RC MA XI pro tct PP/PE -dta śma d tk cyj na mo ż być z alu mi nium, sta li ni rdzw nj, mi dzi (po in dy wi du al nych uzgod ni - niach). Po da n gru bo ści scia nk do ty czą ru ry bz płasz cza, gru bość płasz cza po da na jst na str 23. Śrd ni c po wy żj 630 mm po uzgod ni niu.

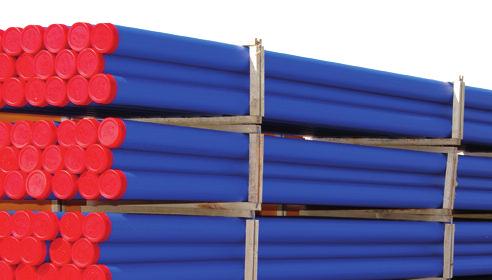

32 Rury do wody pitnj Rury RC MULTIsaf 1L do wody pitnj z PE 100RC Rury RC MULTIsaf 1L - lit jdnowarstwow (cał granatow - typ 1 - zgodni z PAS 1075: ) do wody pitnj produkowan sa w zakrsi śrdnic mm na indywidualn zamówini. Rury do wody pitnj RC MULTIsaf 1L - zwoj DZ H Typ 1 Rura 1-warstwowa RC MULTIsaf 1L F1 F2 SDR 17 Ilość w zwoju DZ [mm] [mm] [mm] [mb] 25 2, ,0 2, ,7 2, ,6 3, ,8 3, ,8 4, ,2 5, ,0 6,6 50 Rury do wody pitnj RC MULTIsaf 1L - odcinki 12 mb DZ L Typ 1 Rura 1-warstwowa RC MULTIsaf 1L SDR 17 Ilość w palci DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

33 Rury do wody pitnj Rury RC MULTIsaf 2L do wody pitnj z PE 100RC Rury RC MULTIsaf 2L - dwuwarstwow (czarn z wyróżnioną - granatową warstwą zwnętrzną - typ 2 - zgodni z PAS 1075: ) do wody pitnj produkowan są w zakrsi śrdnic mm. Rury do wody pitnj RC MULTIsaf 2L - zwoj DZ H Typ 2 Rura 2-warstwowa RC MULTIsaf 2L F1 F2 SDR 17 Ilość w zwoju DZ [mm] [mm] [mm] [mb] 25 2, ,0 2, ,7 2, ,6 3, ,8 3, ,8 4, ,2 5, ,0 6,6 50 Rury do wody pitnj RC MULTIsaf 2L - odcinki 12 mb DZ L Typ 2 Rura 2-warstwowa RC MULTIsaf 2L DR 17 Ilość w palci DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

34 Rury do wody pitnj Rury RC MULTIsaf 3L do wody pitnj z PE 100RC Rury RC MULTIsaf 3L - trójwarstwow (warstwa środkowa w kolorz czarnym oraz obi warstwy skrajn w kolorz granatowym w zakrsi grubości 10% - 30%, przy czym skrajna warstwa wwnętrzna o grubości co najmnij 2,5 mm - typ 2 - zgodni z PAS 1075: ) do wody pitnj produkowan są w zakrsi śrdnic mm. Rury do wody pitnj RC MULTIsaf 3L - zwoj DZ H Typ 2 Rura 3-warstwowa RC MULTIsaf 3L F1 F2 SDR 17 Ilość w zwoju DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6,6 50 Rury do wody pitnj RC MULTIsaf 3L - odcinki 12 mb DZ L Typ 2 Rura 3-warstwowa RC MULTIsaf 3L SDR 17 Ilość w palci DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, ,4 7, ,7 8, ,6 9, , ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, , ,0 26, ,5 29,

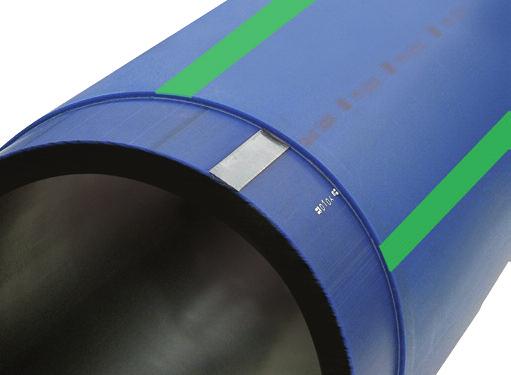

35 Rury do wody Rury RC MAXIprotct PP/PE-d dwuwarstwow (lub jdnowarstwow) do wody z dodatkowym płaszczm ochronnym z PE lub PP i taśmą dtkcyjną Rury RC MAXIprotct PP/PR-d - dwuwarstwow (czarn z wyróżnioną nibiską warstwą zwnętrzną jako lita dwuwarstwowa rura przwodowa) z płaszczm zwnętrznym z PP lub PE w kolorz nibiskim - typ 3 zgodni z PAS 1075: do wody produkowan są w zakrsi mm. Rura przwodowa moż być równiż wykonana jako jdnokolorowa. Rury do wody pitnj RC MAXIprotct PP - zwoj DN H Typ 3 Rura 2-warstwowa lub 1-warstwowa Rury RC MAXIprotct PP/PE-d F1 F2 SDR 17 Ilość w zwoju DN [mm] [mm] [mm] [mb] 25 2, , , , , , ,2 5, ,0 6,6 50 Rury do wody pitnj RC MAXIprotct PP - odcinki 12 mb DN L Typ 3 Rura 2-warstwowa lub 1-warstwowa Rury RC MAXIprotct PP/PE-d 34 SDR 17 Ilość w palci DN [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, ,4 7, ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,2 21, ,3 23, ,9 26, ,4 29, ,8 33, ,2 37,4 24 * UWA GA: W ru rach RC MA XI pro tct PP/PE -dta śma d tk cyj na mo ż być z alu mi nium, sta li ni rdzw nj, mi dzi (po in dy wi du al nych uzgod ni - niach). Po da n gru bo ści scia nk do ty czą ru ry bz płasz cza, gru bość płasz cza po da na jst na str 23. Śrd ni c po wy żj 630 mm po uzgod ni niu.

36 Rury do wody użytkowj Rury RC MULTIsaf 1L do wody użytkowj (kanalizacji) Rury RC MULTIsaf - lit jdnowarstwow (cał zilon - typ 1 - zgodni z PAS 1075: ) do wody użytkowj (kanalizacji). Produkowan są w zakrsi śrdnic mm na indywidualn zamówini. Rury mogą mić barwę czarną. Rury do kanalizacji RC MULTIsaf 1L - zwoj DZ H Typ 1 Rura 1-warstwowa RC MULTIsaf 1L F1 F2 SDR 17 Ilość w zwoju DZ [mm] [mm] [mm] [mb] 32 3,0 2, ,7 2, ,6 3, ,8 3, ,8 4, ,2 5, ,0 6,6 50 Rury do kanalizacji RC MULTIsaf 1L - odcinki 12 mb DZ L Typ 1 Rura 1-warstwowa RC MULTIsaf 1L SDR 17 Ilość w opakowaniu DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

37 Rury do wody użytkowj Rury RC MULTIsaf 2L do wody użytkowj (kanalizacji) Rury RC MULTIsaf - dwuwarstwow (czarn z wyróżnioną - ziloną warstwą zwnętrzną - typ 2 - zgodni z PAS 1075: ) do wody użytkowj (kanalizacji) produkowan są w zakrsi śrdnic mm. Rury do kanalizacji RC MULTIsaf 2L - zwoj DZ H Typ 2 Rura 2-warstwowa RC MULTIsaf 2L F1 F2 SDR 17 Ilość w zwoju DZ [mm] [mm] [mm] [mb] 32 3,0 2, ,7 2, ,6 3, ,8 3, ,8 4, ,2 5, ,0 6,6 50 Rury do kanalizacji RC MULTIsaf 2L - odcinki 12 mb DZ L Typ 2 Rura 2-warstwowa RC MULTIsaf 2L SDR 17 Ilość w opakowaniu DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

38 Rury do wody użytkowj Rury RC MULTIsaf 3L do wody użytkowj (kanalizacji) z PE 100 RC Rury RC MULTIsaf 3L - trójwarstwow (warstwa środkowa w kolorz czarnym oraz obi warstwy skrajn w kolorz zilonym w zakrsi grubości 10% - 30%, przy czym skrajna warstwa wwnętrzna o grubości co najmnij 2,5 mm - typ 2 - zgodni z PAS 1075: ) do wody użytkowj (kanalizacji) produkowan są w zakrsi śrdnic mm. Rury do kanalizacji RC MULTIsaf 3L - zwoj DZ H Typ 2 Rura 3-warstwowa RC MULTIsaf 3L F1 F2 SDR 17 Ilość w zwoju DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6,6 50 Rury do kanalizacji RC MULTIsaf 3L - odcinki 12 mb DZ L Typ 2 Rura 3-warstwowa RC MULTIsaf 3L SDR 17 Ilość w palci DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, ,4 7, ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, , ,0 26, ,5 29,

39 Rury do wody użytkowj Rury RC MAXIprotct PP/PE-d dwuwarstwow (lub jdnowarstwow) do kanalizacji z dodatkowym płaszczm ochronnym z PE lub PP i taśmą dtkcyjną Rury RC MAXIprotct PP/PR-d - dwuwarstwow (czarn z wyróżnioną ziloną/brązową warstwą zwnętrzną jako lita dwuwarstwowa rura przwodowa) z płaszczm zwnętrznym z PP lub PE w kolorz zilonym/brązowym - typ 3 zgodni z PAS 1075: do kanalizacji produkowan są w zakrsi mm. Rura przwodowa moż być równiż wykonana jako jdnokolorowa. Rury do kanalizacji RC MAXIprotct PP - zwoj DN H Typ 3 Rura 2-warstwowa lub 1-warstwowa Rury RC MAXIprotct PP/PE-d F1 F2 SDR 17 Ilość w zwoju DN [mm] [mm] [mm] [mb] 32 3, , , , , ,2 5, ,0 6,6 50 Rury do kanalizacji RC MAXIprotct PP - odcinki 12 mb DN L Typ 3 Rura 2-warstwowa lub 1-warstwowa Rury RC MAXIprotct PP/PE-d 38 DR 17 Ilość w palci DN [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, ,4 7, ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,9 26, ,4 29, ,8 33, ,2 37,4 24 * UWA GA: śrd ni c po wy żj 250 mm po uzgod ni niu. W ru rach RC MA XI pro tct PE/PP -dta śma d tk cyj na mo ż być z alu mi nium, sta li nirdzwnj, mi dzi (po in dy wi du al nych uzgod ni niach). Po da n gru bo ści scia nk do ty czą ru ry bz płasz cza, gru bość płasz cza po da na jst na str 23. Śrd ni c po wy żj 630 mm po uzgod ni niu.

40 Rury do gazu Rury PE 100 Smart 2L z warstwą wykrywania zarysowań, do gazu Rury PE 100 Smart 2L - dwuwarstwow (czarn z wyróżnioną - pomarańczową warstwą zwnętrzną - typ 2 - zgodni z PAS PN EN 12201, PN EN 1555, PN EN 12007) do gazu produkowan są w zakrsi śrdnic mm. Rura 2 warstwowa PE 100 Smart 2L z warstwą wykrywania zarysowań - odcinki 12 mb DZ L Typ 2 Rura 2-warstwowa PE 100 Smart 2L z warstwą wykrywania zarysowań SDR 17 Ilość w opakowaniu DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

41 Rury do wody pitnj Rury PE 100 Smart 2L z warstwą wykrywania zarysowań, do wody pitnj Rury PE 100 Smart 2L - dwuwarstwow (czarn z wyróżnioną - granatową warstwą zwnętrzną - typ 2 - zgodni z PAS PN EN 12201, PN EN 1555, PN EN 12007) do wody pitnj produkowan są w zakrsi śrdnic mm. Rura 2 warstwowa PE 100 Smart 2L z warstwą wykrywania zarysowań - odcinki 12 mb DZ L Typ 2 Rura 2-warstwowa PE 100 Smart 2L z warstwą wykrywania zarysowań SDR 17 Ilość w opakowaniu DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

42 Rury do wody użytkowj Rury PE 100 Smart 2L z warstwą wykrywania zarysowań, do wody użytkowj (kanalizacji) Rury PE 100 Smart 2L - dwuwarstwow (czarn z wyróżnioną - ziloną warstwą zwnętrzną - typ 2 - zgodni z PAS PN EN 12201, PN EN 1555, PN EN 12007) do wody użytkowj (kanalizacji) produkowan są w zakrsi śrdnic mm. Rura 2 warstwowa PE 100 Smart 2L z warstwą wykrywania zarysowań - odcinki 12 mb DZ L Typ 2 Rura 2-warstwowa PE 100 Smart 2L z warstwą wykrywania zarysowań SDR 17 Ilość w opakowaniu DZ [mm] [mm] [mm] [mb] 90 8,2 5, ,0 6, , ,7 8, ,6 9, ,4 10, ,2 11, ,5 13, ,7 14, ,4 16, ,6 18, ,3 21, ,4 23, ,0 26, ,5 29, ,9 33, ,3 37, , ,6 47, ,7 53, ,8 59,

43 Akcsoria Akcsoria Nóż do usuwania zwnętrzngo płaszcza z rur RC MAXIprotct PP/PE-d DN rury [mm] MAXIprotct PP/PE-d [mm] Nóz tnący RADPOL T2 Grubość płaszcza [mm] Zakrs stosowania ,2-3,5 zalcany ,7-4,0 dopuszczony ,5-6,0 dopuszczony Nasuwki trmokurczliw do rur RC MAXIprotct PP/PE-d D L Nazwa / typ D L kat. L dop. DN rury RDK 55 L-150 MAXIprotct PP/PE-d 55 DN 25, DN 32, DN 40, DN 50 RDK 76 L-150 MAXIprotct PP/PE-d ±15 DN 63 RDK 95 L-150 MAXIprotct PP/PE-d 95 DN 75, DN 90 TNK 90 L-150 MAXIprotct PP/PE-d DN 90 TNK 110 L-150 MAXIprotct PP/PE-d DN 110 TNK 125 L-150 MAXIprotct PP/PE-d ±15 DN 125 TNK 140 L-150 MAXIprotct PP/PE-d DN 140 TNK 160 L-150 MAXIprotct PP/PE-d DN 160 TNK 180 L-200 MAXIprotct PP/PE-d DN 180 TNK 200 L-200 MAXIprotct PP/PE-d DN 200 TNK 225 L-200 MAXIprotct PP/PE-d DN ±15 TNK 250 L-200 MAXIprotct PP/PE-d DN 250 TNK 280 L-200 MAXIprotct PP/PE-d DN 280 TNK 315 L-200 MAXIprotct PP/PE-d DN 315 TNK 355 L-300 MAXIprotct PP/PE-d DN 355 TNK 400 L-300 MAXIprotct PP/PE-d DN 400 TNK 450 L-300 MAXIprotct PP/PE-d DN ±15 TNK 500 L-300 MAXIprotct PP/PE-d DN 500 TNK 560 L-300 MAXIprotct PP/PE-d DN 560 TNK 630 L-300 MAXIprotct PP/PE-d DN 630 RDK - Nasuwki trmokurczliw, z kljm wwnątrz na całj długości, o przkroju okrągłym bz profilowania. Oznaczni zgodn z śrdnicą nasuwki. TNK - Nasuwki trmokurczliw, z kljm wwnątrz na całj długości, o przkroju okrągłym profilowanym tchnologiczni. Oznaczni zgodn z śrdnicą rur MAXIprotct. [mm] Matriał nasuwki polityln siciowany radiacyjni polityln siciowany radiacyjni polityln siciowany radiacyjni polityln siciowany radiacyjni 42

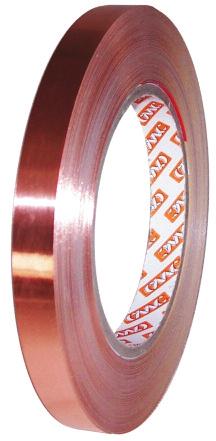

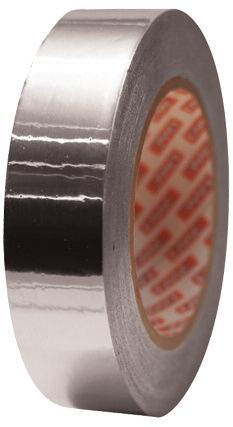

44 Akcsoria Akcsoria Typ Matriał Klj Taśmy do łącznia taśm dtkcyjnych rur RC MAXIprotct PP/PE-d Zakrs stosowania [ C] Oporność [Ω] Grubość bz klju [mm] Odporność ogniowa wg IEC Rolka długość taśmy [m] Rolka szrokość taśmy [mm] Al akrylowy, przwodzący <=20 0,050 ±10% nipalna TYP CMC Matriał nośnika miękki aluminium Kolor srbrny Grubość bz klju w mm 0,050 ± 10% Grubość całkowita w mm 0,080 ± 10% Paramtry klju Rodzaj klju akrylowy, przwodzący prąd Siła zrywania od powirzchni w N/10mm 2 Odporność na ścinani bz ścinania Siła ścinająca po odkształcniu rozpuszczalnikim w N/10mm Paramtry trmiczn Zakrs stosowania C Krótkotrwała tmp. max. w C +180 Palność wg IEC ognioodporna Paramtry lktryczn Rzystancja 20Ω Paramtry mchaniczn Wytrzymałość na zrywani w N/10mm Wydłużni przy zrwaniu w % Typ Matriał Klj Zakrs stosowania [ C] Oporność [Ω] Grubość bz klju [mm] Odporność ogniowa wg IEC Rolka długość taśmy [m] Rolka szrokość taśmy [mm] Cu akrylowy, przwodzący <=1 0,030 ±10% nipalna TYP CMC Matriał nośnika miękka midź Kolor naturalny Grubość bz klju w mm 0,030 ± 10% Grubość całkowita w mm 0,065 ± 10% Paramtry klju Rodzaj klju akrylowy, przwodzący prąd Siła zrywania od powirzchni w N/10mm > 2 Paramtry trmiczn Tmpratura max. C +130 Krótkotrwała tmp. max. w C +180 Palność wg IEC nipalna Paramtry lktryczn Rzystancja 1Ω Paramtry mchaniczn Wytrzymałość na zrywani w N/10mm Wydłużni przy zrwaniu w %

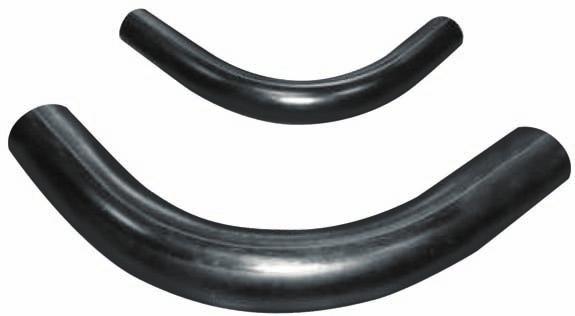

45 α Akcsoria Akcsoria Łuki gięt RC MULTIsaf 2L, 3L oraz PE 100 Smart 2L Zstawini wymiarów łuków giętych * DN α = 45 α = 90 l min z min l min z min ** ** ** ** * Inn kąty dostępn są na zapytani. ** Wymiary łuku DN1000 mm uzgadnian są indywidualni. α z z l r z r l l l z Dn Dn 44

46 Lublin Kolonia Prawidniki 57 tl RADPOL S.A. ul. Batorgo 14, Człuchów I I radpol@radpol.com.pl I 02 / 2018
