FDA-12/FDA-12-T/FDA-12-M

Transkrypt

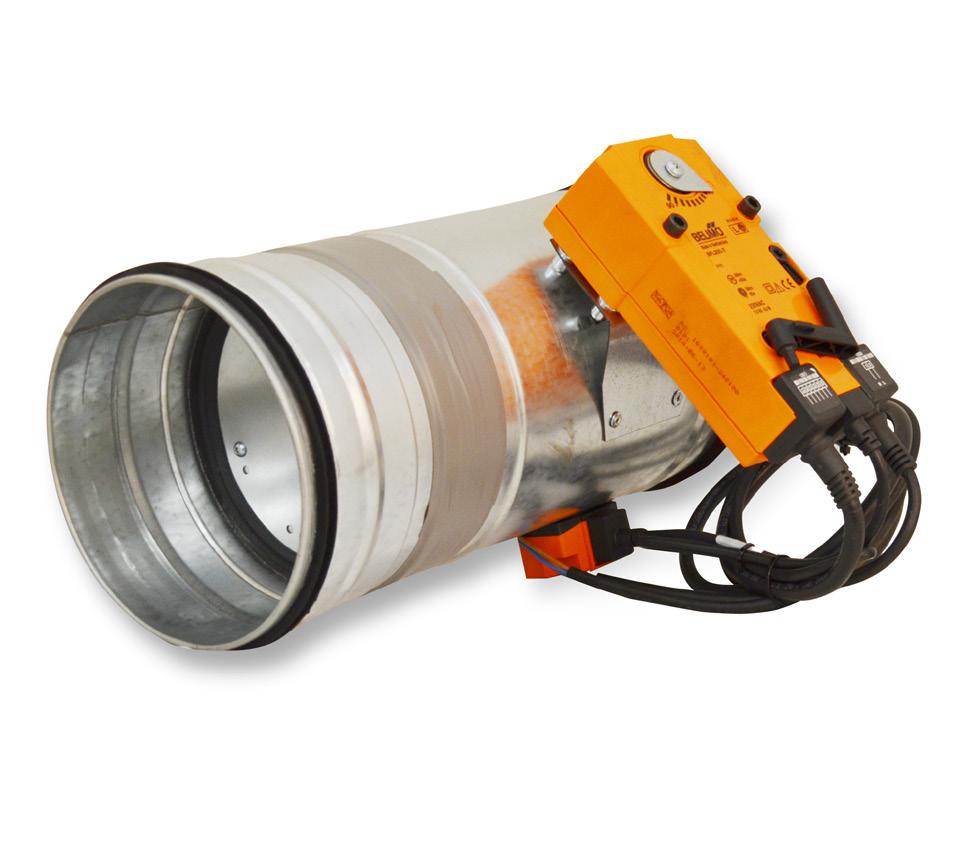

1 Klapy przciwpożarow Opis FDA-12 stosowan w wntylacji ogólnj, jako zabzpicznia unimożliwiając przdostawani się dymu i ognia pomiędzy wydzilonymi sąsidnimi strfami pożarowymi. Przdmiotow klapy odcinając sklasyfikowano zgodni z procdurami zawartymi w PN-EN A1:2010P (klasyfikacja ogniowa wyrobów budowlanych i lmntów budynków), badania ogniow przprowadzono zgodni z PN-EN :2001P (badania odporności ogniowj instalacji użytkowych -- Część 2: Przciwpożarow klapy odcinając). Klapy odcinając FDA-12 mogą być stosowan w przgrodach budowlanych pionowych i poziomych, zapwniając odporność ogniową w klasi EI 120 ( v ho i <-> o ) S. Klapy przciwpożarow produkowan są w wilkościach nominalnych DN100, DN125, DN160, DN200, DN250, DN315. Wyposażon są w mchanizm z sprężyną naciągową i topikowy wyzwalacz trmiczny (FDA-12-T) lub siłownik z sprężyną powrotną połączony z wyzwalaczm trmicznym (FDA-12-M). Klapy przciwpożarow FDA posiadają uszczlkę z gumy EPDM na kołnirzach dzięki którym lmnt uzyskuj klasę szczlności D wg normy PN-EN Wymiary FDA-12-T, klapa p.poż. z sprężyną i wyzwalaczm trmicznym. 1 obudowa 2 przgroda 3 sprężyna naciągowa 4 wyzwalacz trmiczny FDA-12-M, klapa p.poż. z siłownikim z sprężyną powrotną. L 1 obudowa 2 przgroda 3 siłownik 4 wyzwalacz trmiczny Przykładow oznaczni Kod produktu: FDA-12 aaa bbb typ siłownik L1 DN L L1 Waga FDA-T [kg] Waga FDA-M* [kg] ,0 99,0 0,5 1, ,0 124,0 0,8 2, ,0 159,0 1,1 2, ,0 199,0 1,6 3, ,0 249,0 2,7 4, ,0 314,0 3,9 6,4

2 Dan tchniczn v DN [m/s] q p L W [db/okt] f m [Hz] [Pa] [m 3 /s] [l/s] L W [db] L W A [db(a)] Tabla 1. Spadk ciśninia oraz poziom mocy akustycznj mitowanj do instalacji.

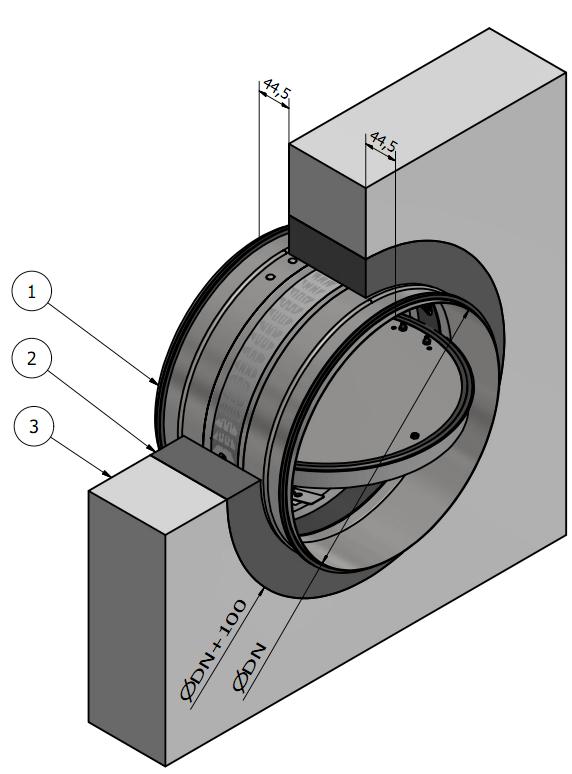

3 Klapy przciwpożarow Przznaczni i zakrs stosowania Okrągł przciwpożarow klapy odcinając stosowan w wntylacji ogólnj, wbudowan w instalację w mijscu przchodznia przz przgrody budowlan, mają na clu odwzorowani cch i funkcji ochronnych przgrody. W warunkach normalnych, przgroda klapy pozostaj otwarta, jj zamknięci następuj automatyczni w następstwi pożaru. Przdmiotow klapy mogę być montowan w następujących przgrodach, zgodni z tablą 2. Minimalna grubość Rodzaj przgrody przgrody strop btonowy 150 ściana btonowa 115 ściana murowana z cgły 115 płnj ściana murowana z bloczków z btonu 115 komórkowgo ściana z płyt gipsowo kartonowych na ruszci stalowym i klasi 125 odporności ogniowj ni mnijszj niż EI 120 Tabla 2. Dozwolon rodzaj przgród budowlanych. Sposoby montażu klap w przgrodach przdstawiono na rysunkach 1-8. ogniochronnj klapy, która powinna znajdować się w położniu poziomym; nalży zwrócić szczgólną uwagę na brak dformacji obudowy klap przciwpożarowych i prawidłowość działania mchanizmów wyzwalających, zarówno przd jak i po montażu klap; 3. Ściana btonowa, murowana z cgły płnj, murowana z bloczków z btonu komórkowgo; Rys 1. Montaż klapy FDA12-T w ściani. Montaż w ściani btonowj, ściani murowanj z bloczków z btonu komórkowgo lub murowanj z cgły płnj. Montaż klap w ściani btonowj, ściani murowanj z bloczków z btonu komórkowgo lub murowanj z cgły płnj, nalży wykonać zgodni z rysunkami nr 1 i 2. Minimalna grubość przdmiotowj przgrody wynosi 115 mm. Każdorazowo nalży zwrócić uwagę na następując wytyczn: klapy nalży osadzić w wczśnij przygotowanych otworach o śrdnicy większj o 100 mm od śrdnicy nominalnj montowanj klapy przciwpożarowj; uszczlnini układu klapa przciwpożarowa przgroda budowlana (ściana) nalży wykonać z matriałów ognioodpornych (np. bton, zaprawa) a połączni powinno być szczln, pozbawion szczlin, itp. nalży tak zaplanować montaż klapy, aby przgroda ogniochronna klapy w pozycji zamkniętj, znajdowała się jak najbliżj osi symtrii ściany; w przypadku przgród o grubości większj niż 115 mm, przd montażm klapy nalży wydłużyć obudowę klapy poprzz połączni z odcinkim przwodu, izolację połącznia i usytuowani klapy zgodni w wczśnijszymi wytycznymi; ni jst istotny kirunk montażu klapy przciwpożarowj; nalży zwrócić uwagę na położni osi obrotu przgrody 3. Ściana btonowa, murowana z cgły płnj, murowana z bloczków z btonu komórkowgo; Rys 2. Montaż klapy FDA-12-T w ściani.

4 Montaż w stropi Montaż klap w stropi nalży wykonać zgodni z rysunkami nr 3, 4. Minimalna grubość poziomj przgrody stropowj wynosi 150 mm. Każdorazowo nalży zwrócić uwagę na następując wytyczn: klapy nalży osadzić w wczśnij przygotowanych otworach o śrdnicy większj o 100 mm od śrdnicy nominalnj montowanj klapy przciwpożarowj; uszczlnini układu klapa przciwpożarowa przgroda budowlana (strop) nalży wykonać z matriałów ognioodpornych (np. bton, zaprawa) a połączni powinno być szczln, pozbawion szczlin, itp. nalży tak zaplanować montaż klapy, aby przgroda ogniochronna klapy w pozycji zamkniętj, znajdowała się jak najbliżj osi symtrii stropu; w przypadku stropu o grubości większj niż 150 mm, przd montażm klapy nalży wydłużyć obudowę klapy poprzz połączni z odcinkim przwodu, izolację połącznia i usytuowani klapy zgodni w wczśnijszymi wytycznymi; ni jst istotny kirunk montażu klapy przciwpożarowj; nalży zwrócić szczgólną uwagę na brak dformacji obudowy klap przciwpożarowych i prawidłowość działania mchanizmów wyzwalających, zarówno przd jak i po montażu klap; 1. Klapa przciwpożarowa FDA-12-M; 3. Strop btonowy; Rys 4. Montaż klapy FDA-12-M w stropi btonowym. Montaż w ściani GK Montaż klap w ściani z płyt GK nalży wykonać zgodni z rysunkami nr. 5, 6, 7, 8. Minimalna grubość przgrody wynosi 125 mm. Każdorazowo nalży zwrócić uwagę na następując wytyczn: klapy nalży osadzić w wczśnij przygotowanych otworach o śrdnicy większj o 80 mm, konstrukcja wsporcza wykonana w standardzi dla systmu ścian GK; wypłnini otworu klapa przciwpożarowa przgroda budowlana (ściana GK) nalży wykonać z matriałów ognioodpornych (np. bton, zaprawa, włna minralna) a następni zamaskować płytą GK o wymiarach ØDN + 200; nalży tak zaplanować montaż klapy, aby przgroda ogniochronna klapy w pozycji zamkniętj, znajdowała się jak najbliżj osi symtrii ściany GK; ni jst istotny kirunk montażu klapy przciwpożarowj; istnij możliwość wykonania inngo wariantu montażu z zastosowanim odpowidnich matriałów, jdnak każdorazowo nalży zapwnić projktowaną klasę odporności przgrody ogniowj; nalży zwrócić szczgólną uwagę na brak dformacji obudowy klap przciwpożarowych i prawidłowość działania mchanizmów wyzwalających, zarówno przd jak i po montażu klap; 3. Strop btonowy; Rys 3. Montaż klapy FDA-12-T w stropi btonowym.

5 Klapy przciwpożarow 2. Płyta GK ogniochronna, maskująca, grubość 3. Bton, zaprawa murarska lub gips ogniotrwały; 4. Włna minralna, gęstość > 100 kg/m 3, tmpratura topninia > 1000 o C; 5. Płyta GK ogniochronna, grubość 12,5 mm (2x2 szt.); Rys. 5 Montaż klapy FDA-12-T w ściani GK. 1. Klapa przciwpożarowa FDA-12-M; 3. Płyta GK ogniochronna, maskująca, grubość 4. Płyta GK ogniochronna, grubość 12,5 mm (2x2 szt.); 5. Włna minralna, gęstość > 100 kg/m 3, tmpratura topninia > 1000 o C; Rys. 7 Montaż klapy FDA-12-M w ściani GK. 3. Płyta GK ogniochronna, maskująca, grubość 4. Płyta GK ogniochronna, grubość 12,5 mm (2x2 szt.); 5. Włna minralna, gęstość > 100 kg/m 3, tmpratura topninia > 1000 o C; Rys. 6 altrnatywny sposób montażu klapy FDA-12-T w ściani GK. 1. Klapa przciwpożarowa FDA-12-M; 3. Płyta GK ogniochronna, maskująca, grubość 4. Płyta GK ogniochronna, grubość 12,5 mm (2x2 szt.); 5. Włna minralna, gęstość > 100 kg/m 3, tmpratura topninia > 1000 o C; Rys. 8 altrnatywny sposób montażu klapy FDA-12-M w ściani GK.

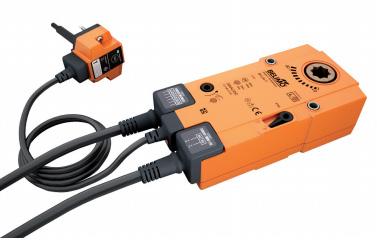

6 Siłownik firmy Blimo BFL24-T(-ST) / BFL230-T(-ST) Siłowniki lktryczn stosowan z przciwpożarowymi klapami odcinającymi FDA-12-M Siłowniki firmy Blimo BFL24-T(-ST) BFL230-T(-ST) Schmat połączń lktrycznych BFL24-T Intgralną częścią siłownika jst wyzwalacz trmiczny modl BAT. Wyzwalacz kontroluj tmpraturę zarówno wwnątrz przwodu wntylacyjngo jak i na zwnątrz. W obu przypadkach tmpratura zadziałania wyzwalacza wynosi >72 o C. Kody zamówiń FDA M siłownik z sprężyną powrotną z wyzwalaczm trmicznym T sprężyna naciągowa z topikowym wyzwalaczm trmicznym śrdnica nominalna (100, 125, 160, 200, 250, 315) BFL24T siłownik BFL24-T prod. Blimo BFL230T siłownik BFL230-T prod. Blimo BFL24TST siłownik BFL24-T-ST prod. Blimo 0 wyłącznik krańcowy (sygnalizacja pozycji zamkniętj) dla FDA-T 1 wył. krańcowy (sygnalizacja pozycji otwartj) dla FDA-T 01 wył. krańcow (sygnalizacja pozycji zamkniętj i otwartj) dla FDA-T. BFL230-T Typ BFL24-T BFL230-T momnt obrotowy 4/3Nm czas ruchu silnik <60s; sprężyna 20s ( o C) / <60s ( o C) napięci znamionow AC24V 50/60Hz DC24V AC230V 50/60Hz pobór mocy silnik 2,5W, podtrzymani 0,8W silnik 3,5W, podtrzymani 1,1W przwód zasilający 0.34mm 2 0,75mm 2 waga 1.2kg przłącznik pomocniczy tak kirunk obrotu w zalżności od sposobu montazu kąt obrotu max 95º wskaźnik położnia mchniczny z wskazówką ręczny obrót tak obciążalność przłączników pomocniczych 1mA 3(0.5)A, AC250V poziom mocy akustycznj max 43dB(A) podczas pracy silnika, max 62dB(A) podczas pracy sprężyny klasa ochrony przd porażnim III II stopiń ochrony przd porażnim IP54 tmpratura otocznia dla pracy o C wilgotność otocznia dla pracy 95% RH tmpratura składowania o C
