1 INSTRUKCJA OBSŁUGI UŻYTKOWANIE I CZYNNOŚCI OBSŁUGOWE

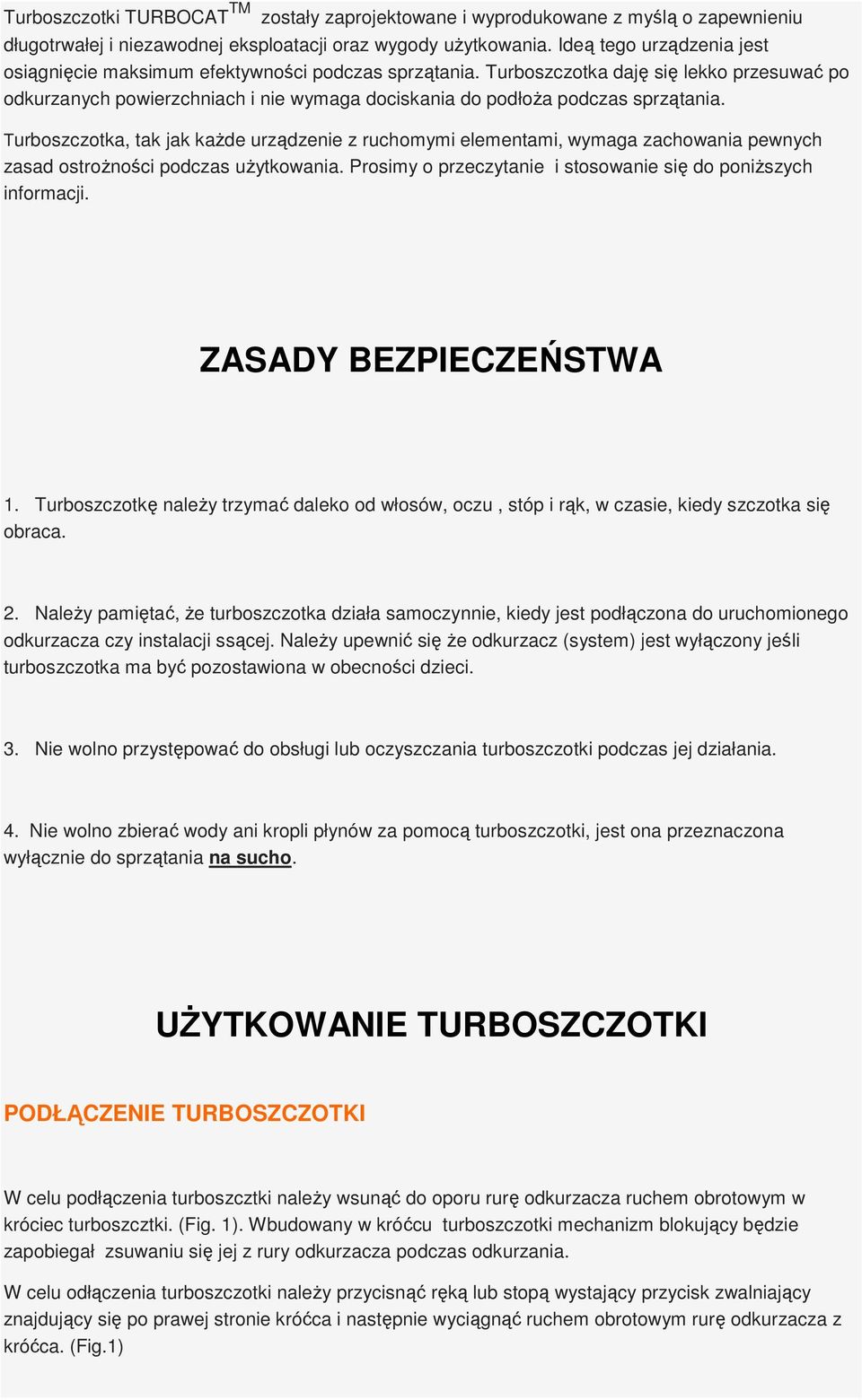

2 Turboszczotki TURBOCAT TM zostały zaprojektowane i wyprodukowane z myślą o zapewnieniu długotrwałej i niezawodnej eksploatacji oraz wygody użytkowania. Ideą tego urządzenia jest osiągnięcie maksimum efektywności podczas sprzątania. Turboszczotka daję się lekko przesuwać po odkurzanych powierzchniach i nie wymaga dociskania do podłoża podczas sprzątania. Turboszczotka, tak jak każde urządzenie z ruchomymi elementami, wymaga zachowania pewnych zasad ostrożności podczas użytkowania. Prosimy o przeczytanie i stosowanie się do poniższych informacji. ZASADY BEZPIECZEŃSTWA 1. Turboszczotkę należy trzymać daleko od włosów, oczu, stóp i rąk, w czasie, kiedy szczotka się obraca. 2. Należy pamiętać, że turboszczotka działa samoczynnie, kiedy jest podłączona do uruchomionego odkurzacza czy instalacji ssącej. Należy upewnić się że odkurzacz (system) jest wyłączony jeśli turboszczotka ma być pozostawiona w obecności dzieci. 3. Nie wolno przystępować do obsługi lub oczyszczania turboszczotki podczas jej działania. 4. Nie wolno zbierać wody ani kropli płynów za pomocą turboszczotki, jest ona przeznaczona wyłącznie do sprzątania na sucho. UŻYTKOWANIE TURBOSZCZOTKI PODŁĄCZENIE TURBOSZCZOTKI W celu podłączenia turboszcztki należy wsunąć do oporu rurę odkurzacza ruchem obrotowym w króciec turboszcztki. (Fig. 1). Wbudowany w króćcu turboszczotki mechanizm blokujący będzie zapobiegał zsuwaniu się jej z rury odkurzacza podczas odkurzania. W celu odłączenia turboszczotki należy przycisnąć ręką lub stopą wystający przycisk zwalniający znajdujący się po prawej stronie króćca i następnie wyciągnąć ruchem obrotowym rurę odkurzacza z króćca. (Fig.1)

3 Rura ssąca może zostać ustawiona i zablokowana w pozycji pionowej przez podniesienie jej aż do oporu i zaskoczenie blokady. (Fig 2) W tym położeniu jest wygodnie przechowywać lub przenosić turboszczotkę wraz z rurą ssącą. Aby odblokować rurę ssącą z tego położenia należy przytrzymać turboszczotkę stopą i zdecydowanie pociągnąć rurę do tyłu. UŻYTKOWANIE Turboszczotka nie posiada włącznika typu ON/OFF. Działa zawsze, kiedy jest podłączona do uruchomionej instalacji ssącej lub odkurzacza. Turboszczotka nie wymaga żadnych regulacji przy odkurzaniu różnych rodzajów dywanów czy wykładzin. W celu zapewnienia maksymalnej skuteczności należy upewnić się czy worki filtrujące, filtry i systemu ssącego nie są zabite kurzem, a węże ssące nie są zatkane. OBSŁUGA I KONSERWACJA CZYSZCZENIE ZESPOŁU SZCZOTKI Nitki, tasiemki, włókna dywany, sierść i włosy mogą czasami owijać się wokół szczotki. Dla zapewnienia skuteczności urządzenia należy regularnie je usuwać, jak tylko dojdzie do nawinięcia, wykonując następujące czynności. 1. Należy odłączyć turboszczotkę od rury ssącej i upewnić się że elementy wirujące zatrzymały się. 2. Po odwróceniu turboszczotki nawinięte elementy mogą zostać usunięte przez ich odwinięcie lub ostrożne przecięcie nożyczkami lub nożykiem.

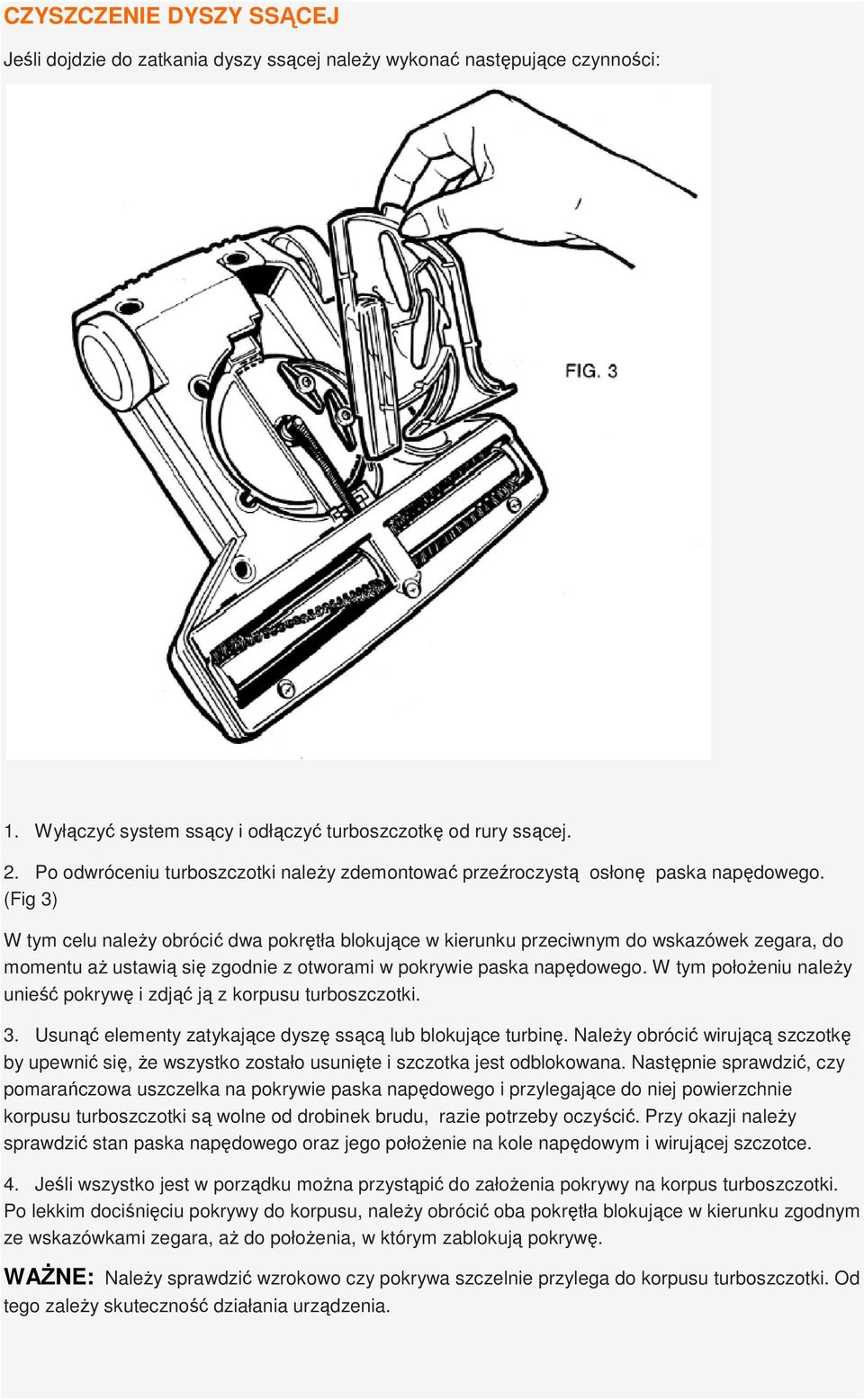

4 CZYSZCZENIE DYSZY SSĄCEJ Jeśli dojdzie do zatkania dyszy ssącej należy wykonać następujące czynności: 1. Wyłączyć system ssący i odłączyć turboszczotkę od rury ssącej. 2. Po odwróceniu turboszczotki należy zdemontować przeźroczystą osłonę paska napędowego. (Fig 3) W tym celu należy obrócić dwa pokrętła blokujące w kierunku przeciwnym do wskazówek zegara, do momentu aż ustawią się zgodnie z otworami w pokrywie paska napędowego. W tym położeniu należy unieść pokrywę i zdjąć ją z korpusu turboszczotki. 3. Usunąć elementy zatykające dyszę ssącą lub blokujące turbinę. Należy obrócić wirującą szczotkę by upewnić się, że wszystko zostało usunięte i szczotka jest odblokowana. Następnie sprawdzić, czy pomarańczowa uszczelka na pokrywie paska napędowego i przylegające do niej powierzchnie korpusu turboszczotki są wolne od drobinek brudu, razie potrzeby oczyścić. Przy okazji należy sprawdzić stan paska napędowego oraz jego położenie na kole napędowym i wirującej szczotce. 4. Jeśli wszystko jest w porządku można przystąpić do założenia pokrywy na korpus turboszczotki. Po lekkim dociśnięciu pokrywy do korpusu, należy obrócić oba pokrętła blokujące w kierunku zgodnym ze wskazówkami zegara, aż do położenia, w którym zablokują pokrywę. WAŻNE: Należy sprawdzić wzrokowo czy pokrywa szczelnie przylega do korpusu turboszczotki. Od tego zależy skuteczność działania urządzenia.

5 WYMIANA PASKA NAPĘDOWEGO (LUB SZCZOTKI) I CZYSZENIE ŁOŻYSK UWAGA: Wymianę paska napędowego i/lub szczotki zaleca się wykonywać u Autoryzowanego Dystrybutora. W przypadku zerwania lub stwierdzenia złego stanu paska napędowego należy dokonać jego wymiany. W przypadku zużycia się szczotki należy dokonać jej wymiany. W przypadku zablokowania paska należy dokonać jego oczyszczenia i ewentualnie ponownego założenia. PASEK NAPĘDOWY (A) Jest niezwykle istotne by wymieniany pasek został założony we właściwej pozycji. Pasek napędowy powinien być skręcony o 90 w prawą stronę przedstawione jest to na ilustracji zamieszczonej na korpusie turboszczotki. ŁOŻYSKA SZCZOTKI (B) Łożyska szczotki obrotowej są umieszczone z przesunięciem o 1/32" względem jej osi generując wibracje dla zapewnienia większej skuteczności szczotkowania. Podczas zakładania nowego paska należy pamiętać że strzałki umieszczone na łożyskach wirującej szczotki muszą być skierowane w stronę kółek jezdnych turboszczotki (Fig 4) Należy również upewnić się że lewe łożysko jest założone po lewej a prawe po prawej stronie. Prawidłowe oznaczenia stron znajdują się na korpusie turboszczotki i na łożyskach (R i L) i muszą do siebie pasować.

6 OSŁONY PASKA(C) W turboszczotce znajdują się dolna i górna osłona paska napędowego. Osłony zapobiegają zabrudzeniu paska przez zbierane turboszczotką zanieczyszczenia. Osłony otaczają koło zębate wirującej szczotki i zabezpieczają pasek napędowy. W celu wymiany paska/szczotki należy wykonać następujące czynności: 1. Należy wykonać operacje 1 i 2 opisane w rozdziale CZYSZCZENIE DYSZY SSĄCEJ 2. Odkręcić trzy wkręty mocujące metalową pokrywę szczotki, zdjąć metalową pokrywę wraz z dolną osłoną (C) koła zębatego. Podciągnąć do góry gumowy odbojnik tak jak to pokazane na rysunku. (Fig 4) Teraz można usunąć wszelkie zanieczyszczenia znajdujące się w obrębie szczotki. 3. Ściągnąć pasek napędowy z koła napędowego 4. Przy montażu jest niezwykle ważne aby łożyska znalazły się na swoim miejscu i w takim samym położeniu jak były. W tym celu można je przed wyjęciem zaleca się zrobić na nich i korpusie szczotki znaki markerem by ułatwić prawidłowy montaż. Wyciągnąć wirującą szczotkę wraz z łożyskami i paskiem napędowym. Górna osłona paska napędowego C powinna zostać na swoim miejscu, chyba ze jest bardzo zanieczyszczona i wymaga wyjęcia w celu usunięcia zanieczyszczeń 5. Opcjonalnie: Zdjąć łożyska z końców szczotki, w celu usunięcia z nich pyłu, włosów czy innych zanieczyszczeń W celu zmontowania turboszczotki należy: 1. Jeśli dokonujemy wymiany szczotki należy ściągnąć z osi szczotki prawe łożysko (B) oznaczone literą R, a następnie zdjąć szczotkę z osi. Założyć nową szczotkę pamiętając by założyć ją najpierw końcem posiadającym wgłębienie tak by pasowało do 4 rowków w łożysku lewym łożysku (L) szczotki. Potem należy założyć na oś prawe łożysko szczotki (R) i sprawdzić czy szczotka swobodnie obraca się w łożyskach. Jeśli dokonuje się tylko wymiany paska powyższe czynności należy pominąć. 2. Umieścić nowy pasek na kole zębatym wirującej szczotki, a następnie włożyć zespół szczotki wraz z łożyskami w korpus. Podczas wkładania zespołu należy pamiętać że strzałki umieszczone na łożyskach wirującej szczotki muszą być skierowane w stronę kółek jezdnych turboszczotki (Fig 4) oraz że lewe łożysko jest założone po lewej a prawe po prawej stronie. Prawidłowe oznaczenia stron znajdują się na korpusie turboszczotki i na łożyskach (R i L) i muszą do siebie pasować. Dodatkowo, mogą pomóc w prawidłowym ustawieniu znaki zrobione markerem przy demontażu. 3. Wstawić dolną osłonę paska napędowego (C) jak (Fig 4) 4. Naciągnąć gumowy odbojnik i umieścić go ponownie na swoim miejscu. Naciągnąć lekko pasek napędowy w kierunku koła napędowego, skręcić go w prawo o 90 w prawą stronę (tak jak jest toprzedstawione jest to na ilustracji zamieszczonej na korpusie turboszczotki) i nałożyć na koło napędowe. Ważne: W przypadku skręcenia paska w lewą stronę może dojść do jego zerwania, a szczotka będzie się obracać w odwrotnym kierunku. 5. Założyć prawidłowo metalową pokrywę szczotki umieszczając jej 3 występy w szelinach korpusu i wsuwając jej przednią część w rowek w odbojniku a nastepnie zamocować ją 3 wkrętami. 6. Wykonać operacje 4 opisaną w rozdziale CZYSZCZENIE DYSZY SSĄCEJ

7 DOSTĘPNE CZĘŚCI ZAMIENNE Szczotka Nr części Turbocat: 7330 Nr części Allegro: ZAS031-BR Pasek napędowy: Nr części Turbocat: 7227 Nr części Allegro: ZAS031-BT NEVA TRADNING ul. Puchalska Warszawa tel
