Odkurzacz przemysłowy BWDVC-BASIC

Transkrypt

1 Odkurzacz przemysłowy BWDVC-BASIC Art. nr Instrukcja obsługi

2

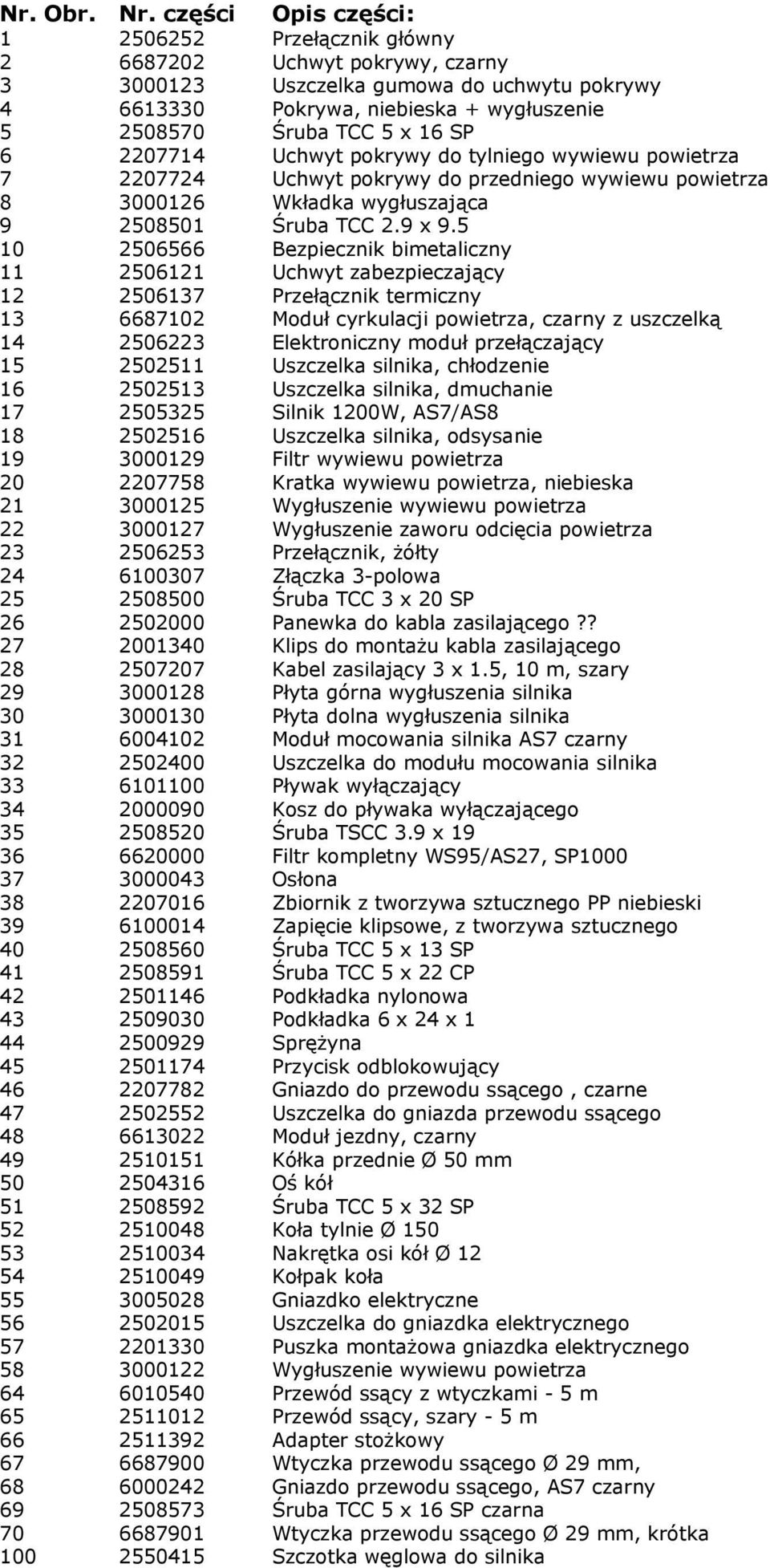

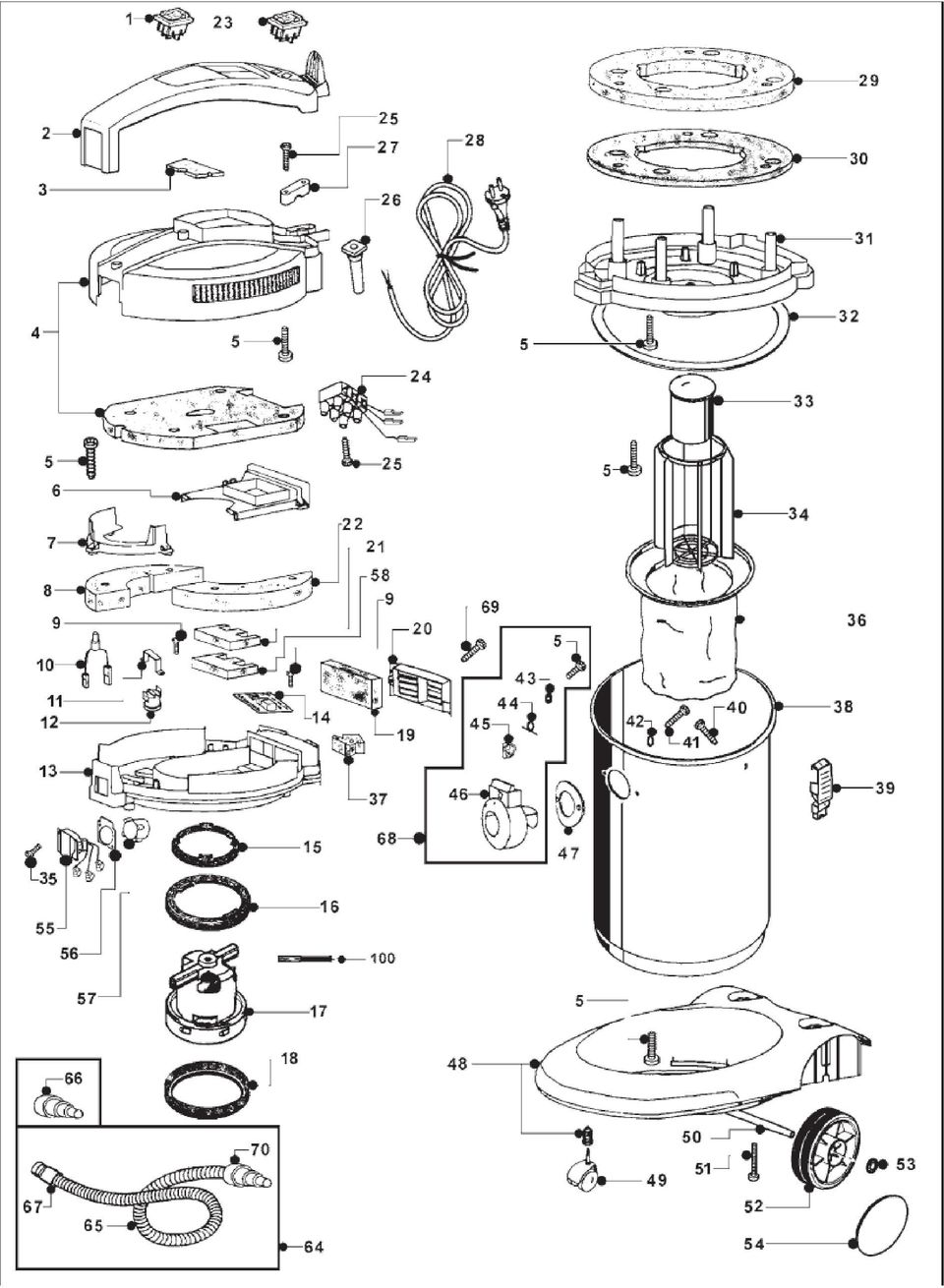

3 Nr. Obr. Nr. części Opis części: Przełącznik główny Uchwyt pokrywy, czarny Uszczelka gumowa do uchwytu pokrywy Pokrywa, niebieska + wygłuszenie Śruba TCC 5 x 16 SP Uchwyt pokrywy do tylniego wywiewu powietrza Uchwyt pokrywy do przedniego wywiewu powietrza Wkładka wygłuszająca Śruba TCC 2.9 x Bezpiecznik bimetaliczny Uchwyt zabezpieczający Przełącznik termiczny Moduł cyrkulacji powietrza, czarny z uszczelką Elektroniczny moduł przełączający Uszczelka silnika, chłodzenie Uszczelka silnika, dmuchanie Silnik 1200W, AS7/AS Uszczelka silnika, odsysanie Filtr wywiewu powietrza Kratka wywiewu powietrza, niebieska Wygłuszenie wywiewu powietrza Wygłuszenie zaworu odcięcia powietrza Przełącznik, żółty Złączka 3-polowa Śruba TCC 3 x 20 SP Panewka do kabla zasilającego?? Klips do montażu kabla zasilającego Kabel zasilający 3 x 1.5, 10 m, szary Płyta górna wygłuszenia silnika Płyta dolna wygłuszenia silnika Moduł mocowania silnika AS7 czarny Uszczelka do modułu mocowania silnika Pływak wyłączający Kosz do pływaka wyłączającego Śruba TSCC 3.9 x Filtr kompletny WS95/AS27, SP Osłona Zbiornik z tworzywa sztucznego PP niebieski Zapięcie klipsowe, z tworzywa sztucznego Śruba TCC 5 x 13 SP Śruba TCC 5 x 22 CP Podkładka nylonowa Podkładka 6 x 24 x Sprężyna Przycisk odblokowujący Gniazdo do przewodu ssącego, czarne Uszczelka do gniazda przewodu ssącego Moduł jezdny, czarny Kółka przednie Ø 50 mm Oś kół Śruba TCC 5 x 32 SP Koła tylnie Ø Nakrętka osi kół Ø Kołpak koła Gniazdko elektryczne Uszczelka do gniazdka elektrycznego Puszka montażowa gniazdka elektrycznego Wygłuszenie wywiewu powietrza Przewód ssący z wtyczkami - 5 m Przewód ssący, szary - 5 m Adapter stożkowy Wtyczka przewodu ssącego Ø 29 mm, Gniazdo przewodu ssącego, AS7 czarny Śruba TCC 5 x 16 SP czarna Wtyczka przewodu ssącego Ø 29 mm, krótka Szczotka węglowa do silnika

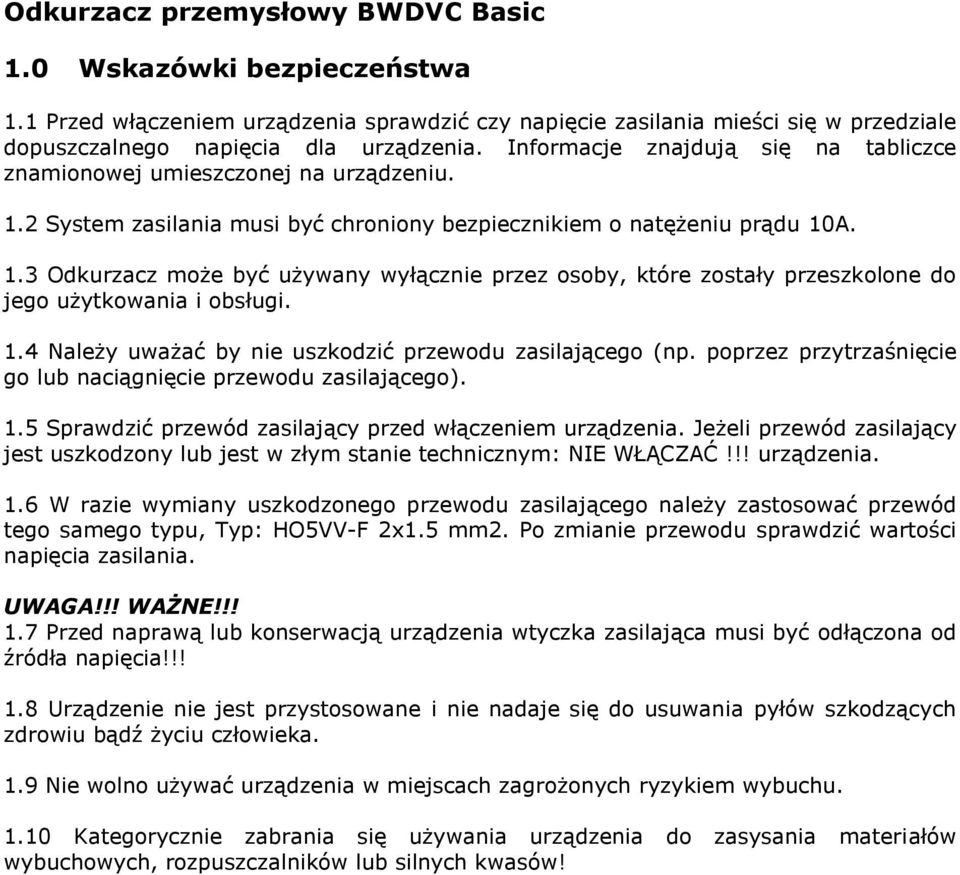

4 Odkurzacz przemysłowy BWDVC Basic 1.0 Wskazówki bezpieczeństwa 1.1 Przed włączeniem urządzenia sprawdzić czy napięcie zasilania mieści się w przedziale dopuszczalnego napięcia dla urządzenia. Informacje znajdują się na tabliczce znamionowej umieszczonej na urządzeniu. 1.2 System zasilania musi być chroniony bezpiecznikiem o natężeniu prądu 10A. 1.3 Odkurzacz może być używany wyłącznie przez osoby, które zostały przeszkolone do jego użytkowania i obsługi. 1.4 Należy uważać by nie uszkodzić przewodu zasilającego (np. poprzez przytrzaśnięcie go lub naciągnięcie przewodu zasilającego). 1.5 Sprawdzić przewód zasilający przed włączeniem urządzenia. Jeżeli przewód zasilający jest uszkodzony lub jest w złym stanie technicznym: NIE WŁĄCZAĆ!!! urządzenia. 1.6 W razie wymiany uszkodzonego przewodu zasilającego należy zastosować przewód tego samego typu, Typ: HO5VV-F 2x1.5 mm2. Po zmianie przewodu sprawdzić wartości napięcia zasilania. UWAGA!!! WAŻNE!!! 1.7 Przed naprawą lub konserwacją urządzenia wtyczka zasilająca musi być odłączona od źródła napięcia!!! 1.8 Urządzenie nie jest przystosowane i nie nadaje się do usuwania pyłów szkodzących zdrowiu bądź życiu człowieka. 1.9 Nie wolno używać urządzenia w miejscach zagrożonych ryzykiem wybuchu Kategorycznie zabrania się używania urządzenia do zasysania materiałów wybuchowych, rozpuszczalników lub silnych kwasów!

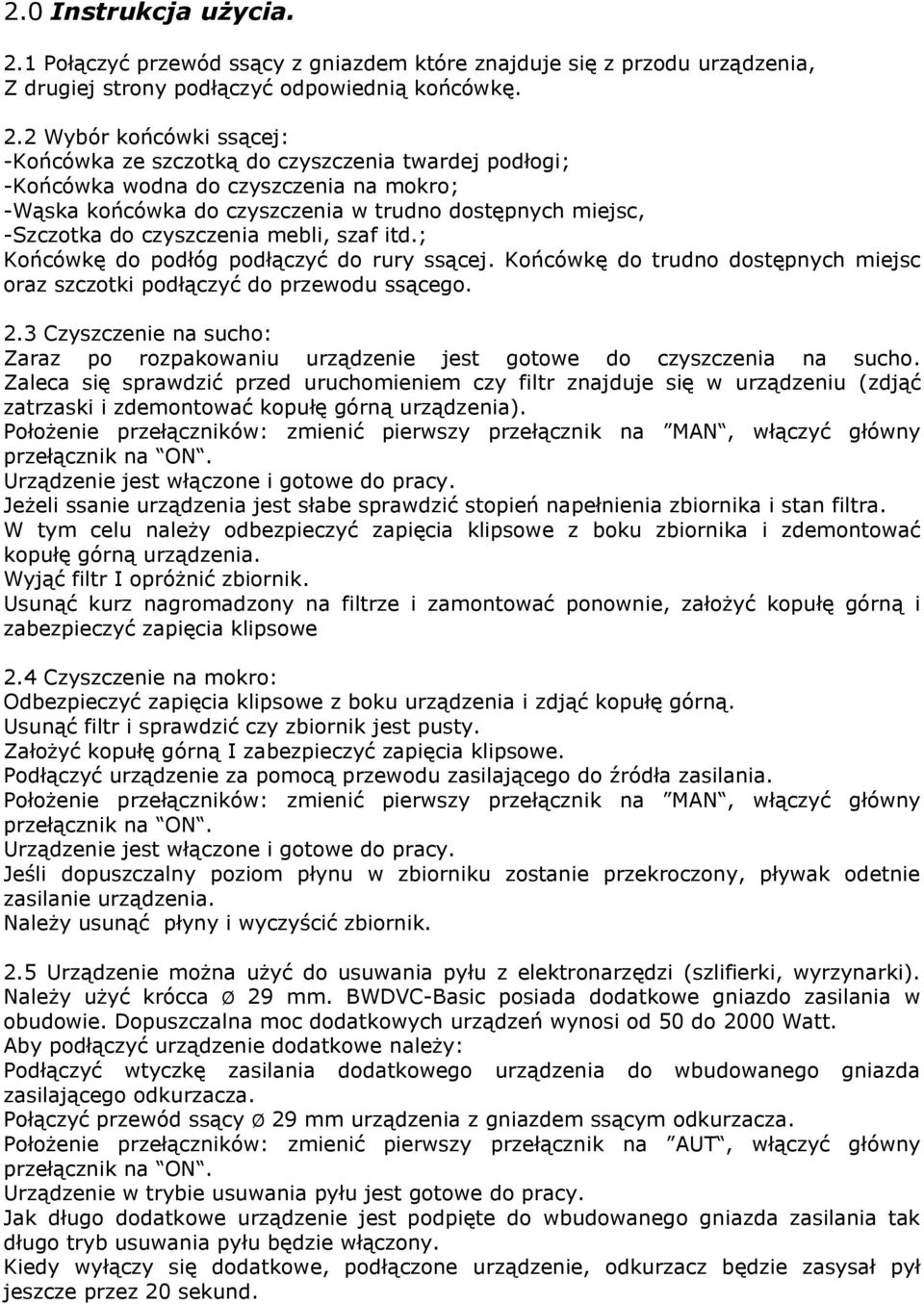

5 2.0 Instrukcja użycia. 2.1 Połączyć przewód ssący z gniazdem które znajduje się z przodu urządzenia, Z drugiej strony podłączyć odpowiednią końcówkę. 2.2 Wybór końcówki ssącej: -Końcówka ze szczotką do czyszczenia twardej podłogi; -Końcówka wodna do czyszczenia na mokro; -Wąska końcówka do czyszczenia w trudno dostępnych miejsc, -Szczotka do czyszczenia mebli, szaf itd.; Końcówkę do podłóg podłączyć do rury ssącej. Końcówkę do trudno dostępnych miejsc oraz szczotki podłączyć do przewodu ssącego. 2.3 Czyszczenie na sucho: Zaraz po rozpakowaniu urządzenie jest gotowe do czyszczenia na sucho. Zaleca się sprawdzić przed uruchomieniem czy filtr znajduje się w urządzeniu (zdjąć zatrzaski i zdemontować kopułę górną urządzenia). Położenie przełączników: zmienić pierwszy przełącznik na MAN, włączyć główny przełącznik na ON. Urządzenie jest włączone i gotowe do pracy. Jeżeli ssanie urządzenia jest słabe sprawdzić stopień napełnienia zbiornika i stan filtra. W tym celu należy odbezpieczyć zapięcia klipsowe z boku zbiornika i zdemontować kopułę górną urządzenia. Wyjąć filtr I opróżnić zbiornik. Usunąć kurz nagromadzony na filtrze i zamontować ponownie, założyć kopułę górną i zabezpieczyć zapięcia klipsowe 2.4 Czyszczenie na mokro: Odbezpieczyć zapięcia klipsowe z boku urządzenia i zdjąć kopułę górną. Usunąć filtr i sprawdzić czy zbiornik jest pusty. Założyć kopułę górną I zabezpieczyć zapięcia klipsowe. Podłączyć urządzenie za pomocą przewodu zasilającego do źródła zasilania. Położenie przełączników: zmienić pierwszy przełącznik na MAN, włączyć główny przełącznik na ON. Urządzenie jest włączone i gotowe do pracy. Jeśli dopuszczalny poziom płynu w zbiorniku zostanie przekroczony, pływak odetnie zasilanie urządzenia. Należy usunąć płyny i wyczyścić zbiornik. 2.5 Urządzenie można użyć do usuwania pyłu z elektronarzędzi (szlifierki, wyrzynarki). Należy użyć krócca Ø 29 mm. BWDVC-Basic posiada dodatkowe gniazdo zasilania w obudowie. Dopuszczalna moc dodatkowych urządzeń wynosi od 50 do 2000 Watt. Aby podłączyć urządzenie dodatkowe należy: Podłączyć wtyczkę zasilania dodatkowego urządzenia do wbudowanego gniazda zasilającego odkurzacza. Połączyć przewód ssący Ø 29 mm urządzenia z gniazdem ssącym odkurzacza. Położenie przełączników: zmienić pierwszy przełącznik na AUT, włączyć główny przełącznik na ON. Urządzenie w trybie usuwania pyłu jest gotowe do pracy. Jak długo dodatkowe urządzenie jest podpięte do wbudowanego gniazda zasilania tak długo tryb usuwania pyłu będzie włączony. Kiedy wyłączy się dodatkowe, podłączone urządzenie, odkurzacz będzie zasysał pył jeszcze przez 20 sekund.

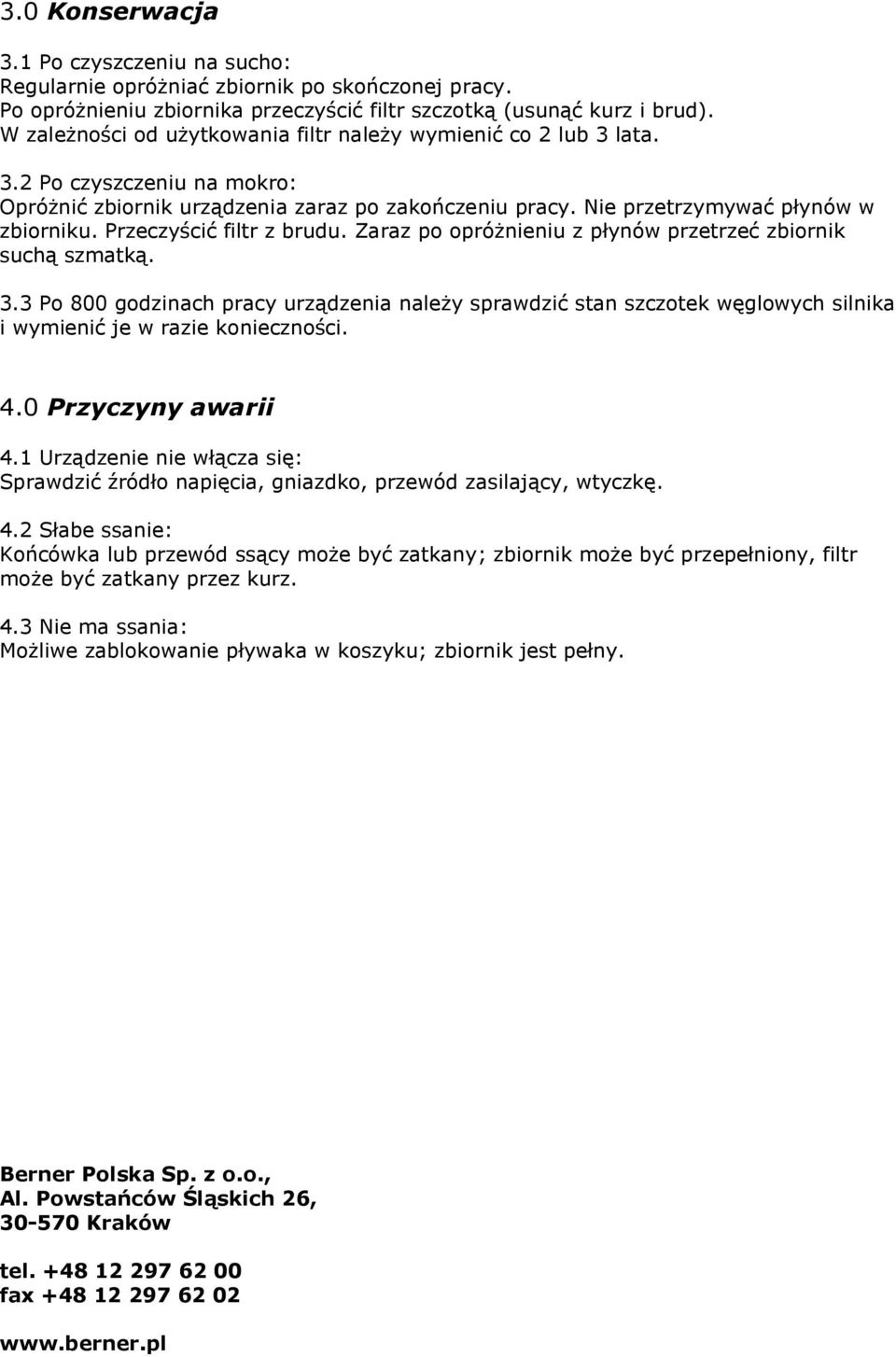

6 3.0 Konserwacja 3.1 Po czyszczeniu na sucho: Regularnie opróżniać zbiornik po skończonej pracy. Po opróżnieniu zbiornika przeczyścić filtr szczotką (usunąć kurz i brud). W zależności od użytkowania filtr należy wymienić co 2 lub 3 lata. 3.2 Po czyszczeniu na mokro: Opróżnić zbiornik urządzenia zaraz po zakończeniu pracy. Nie przetrzymywać płynów w zbiorniku. Przeczyścić filtr z brudu. Zaraz po opróżnieniu z płynów przetrzeć zbiornik suchą szmatką. 3.3 Po 800 godzinach pracy urządzenia należy sprawdzić stan szczotek węglowych silnika i wymienić je w razie konieczności. 4.0 Przyczyny awarii 4.1 Urządzenie nie włącza się: Sprawdzić źródło napięcia, gniazdko, przewód zasilający, wtyczkę. 4.2 Słabe ssanie: Końcówka lub przewód ssący może być zatkany; zbiornik może być przepełniony, filtr może być zatkany przez kurz. 4.3 Nie ma ssania: Możliwe zablokowanie pływaka w koszyku; zbiornik jest pełny. Berner Polska Sp. z o.o., Al. Powstańców Śląskich 26, Kraków tel fax
