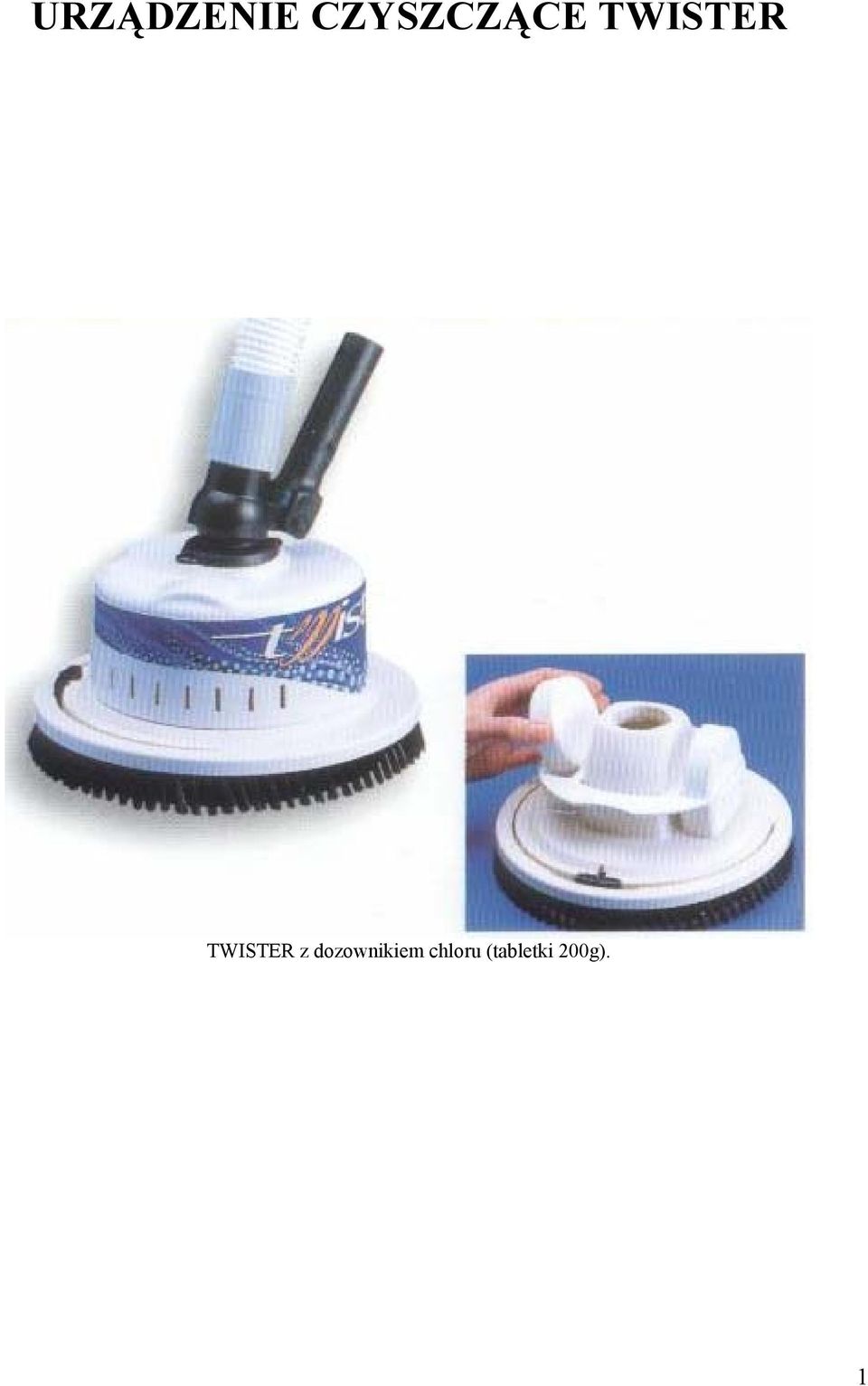

1 URZĄDZENIE CZYSZCZĄCE TWISTER TWISTER z dozownikiem chloru (tabletki 200g). 1

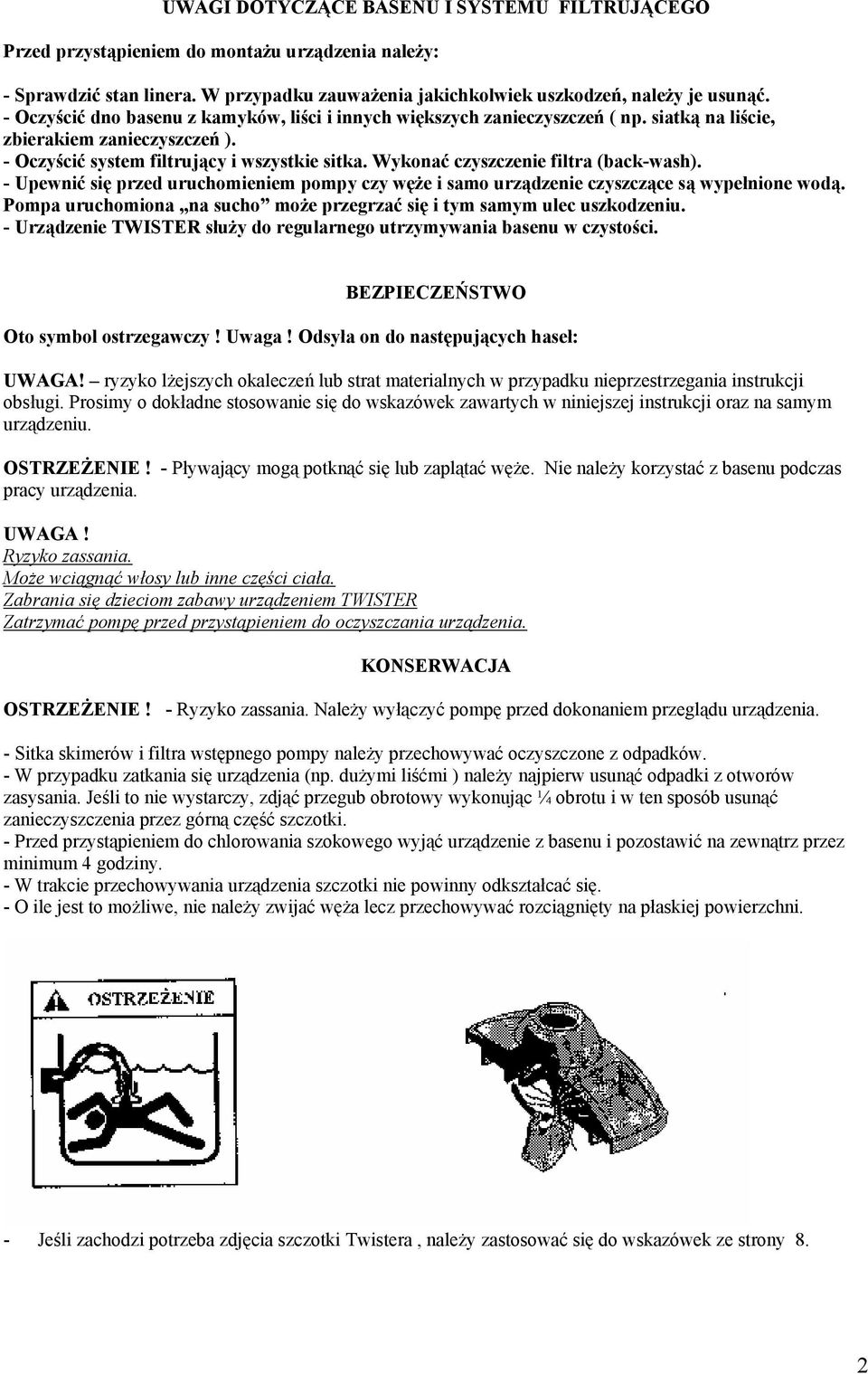

2 UWAGI DOTYCZĄCE BASENU I SYSTEMU FILTRUJĄCEGO Przed przystąpieniem do montażu urządzenia należy: - Sprawdzić stan linera. W przypadku zauważenia jakichkolwiek uszkodzeń, należy je usunąć. - Oczyścić dno basenu z kamyków, liści i innych większych zanieczyszczeń ( np. siatką na liście, zbierakiem zanieczyszczeń ). - Oczyścić system filtrujący i wszystkie sitka. Wykonać czyszczenie filtra (back-wash). - Upewnić się przed uruchomieniem pompy czy węże i samo urządzenie czyszczące są wypełnione wodą. Pompa uruchomiona na sucho może przegrzać się i tym samym ulec uszkodzeniu. - Urządzenie TWISTER służy do regularnego utrzymywania basenu w czystości. BEZPIECZEŃSTWO Oto symbol ostrzegawczy! Uwaga! Odsyła on do następujących haseł: UWAGA! ryzyko lżejszych okaleczeń lub strat materialnych w przypadku nieprzestrzegania instrukcji obsługi. Prosimy o dokładne stosowanie się do wskazówek zawartych w niniejszej instrukcji oraz na samym urządzeniu. OSTRZEŻENIE! - Pływający mogą potknąć się lub zaplątać węże. Nie należy korzystać z basenu podczas pracy urządzenia. UWAGA! Ryzyko zassania. Może wciągnąć włosy lub inne części ciała. Zabrania się dzieciom zabawy urządzeniem TWISTER Zatrzymać pompę przed przystąpieniem do oczyszczania urządzenia. KONSERWACJA OSTRZEŻENIE! - Ryzyko zassania. Należy wyłączyć pompę przed dokonaniem przeglądu urządzenia. - Sitka skimerów i filtra wstępnego pompy należy przechowywać oczyszczone z odpadków. - W przypadku zatkania się urządzenia (np. dużymi liśćmi ) należy najpierw usunąć odpadki z otworów zasysania. Jeśli to nie wystarczy, zdjąć przegub obrotowy wykonując ¼ obrotu i w ten sposób usunąć zanieczyszczenia przez górną część szczotki. - Przed przystąpieniem do chlorowania szokowego wyjąć urządzenie z basenu i pozostawić na zewnątrz przez minimum 4 godziny. - W trakcie przechowywania urządzenia szczotki nie powinny odkształcać się. - O ile jest to możliwe, nie należy zwijać węża lecz przechowywać rozciągnięty na płaskiej powierzchni. - Jeśli zachodzi potrzeba zdjęcia szczotki Twistera, należy zastosować się do wskazówek ze strony 8. 2

3 URZĄDZENIE CZYSZCZĄCE I JEGO CZĘŚCI Montaż urządzenia Przegub obrotowy - Nałożyć przegub obrotowy na TWISTER wykonując ¼ obrotu zgodnie z kierunkiem wskazówek zegara. Węże Węże - W zestawie urządzenia znajdują się dwa węże o wymiarach jeden 5m i drugi 2,5m, których używa się do basenów do maksymalnej długości 8,20m. - Węże te zostały specjalnie skonstruowane do tego typu urządzeń czyszczących. - Korzystanie z węży innego typu może zmniejszyć skuteczność urządzenia. - Długość węża winna być większa o 2metry od długości basenu. Zwężka -Dopasowuje węże do większości skimerów. -Utrzymuje węże na miejscu w skimerze gdy pompa jest zatrzymana. Zwężka Automatyczny regulator zasysania! OSTRZEŻENIE Ryzyko zassania włosów lub części ciała. Zawsze należy korzystać z regulatora przy systemach filtracyjnych o dużej wydajności. - Większość systemów wymaga regulatora ze względów bezpieczeństwa. - Regulator będzie tzw. obejściem w przypadku zatkania się szczotki. - Czarna gumowa osłona zawsze powinna być zanurzona w wodzie. Jeśli urządzenie zassie powietrze, pompa może zostać przeciążona i ulec uszkodzeniu. - Usunąć regulator z systemu filtrującego w przypadku gdy pompa jest zbyt słaba i szczotka nie porusza się. Regulator kierunku przepływu - Zainstalować regulator tylko w przypadku gdy wodzie powracającej chcemy nadać odpowiedni kierunek. - Dla uzyskania lepszych wyników, należy skierować strumień pod kątem 45 º w dół. DOPASOWANIE SZCZOTEK UWAGA: Pozycja szczotek, typ basenu oraz temperatura mogą wpłynąć na pracę automatycznego urządzenia czyszczącego. Prosimy zatem o stosowanie się do naszych wskazówek. W ZALEŻNOŚCI OD USTAWIENIA REGULACJI TWISTER WYKONUJE NASTĘPUJĄCY RUCH. 3

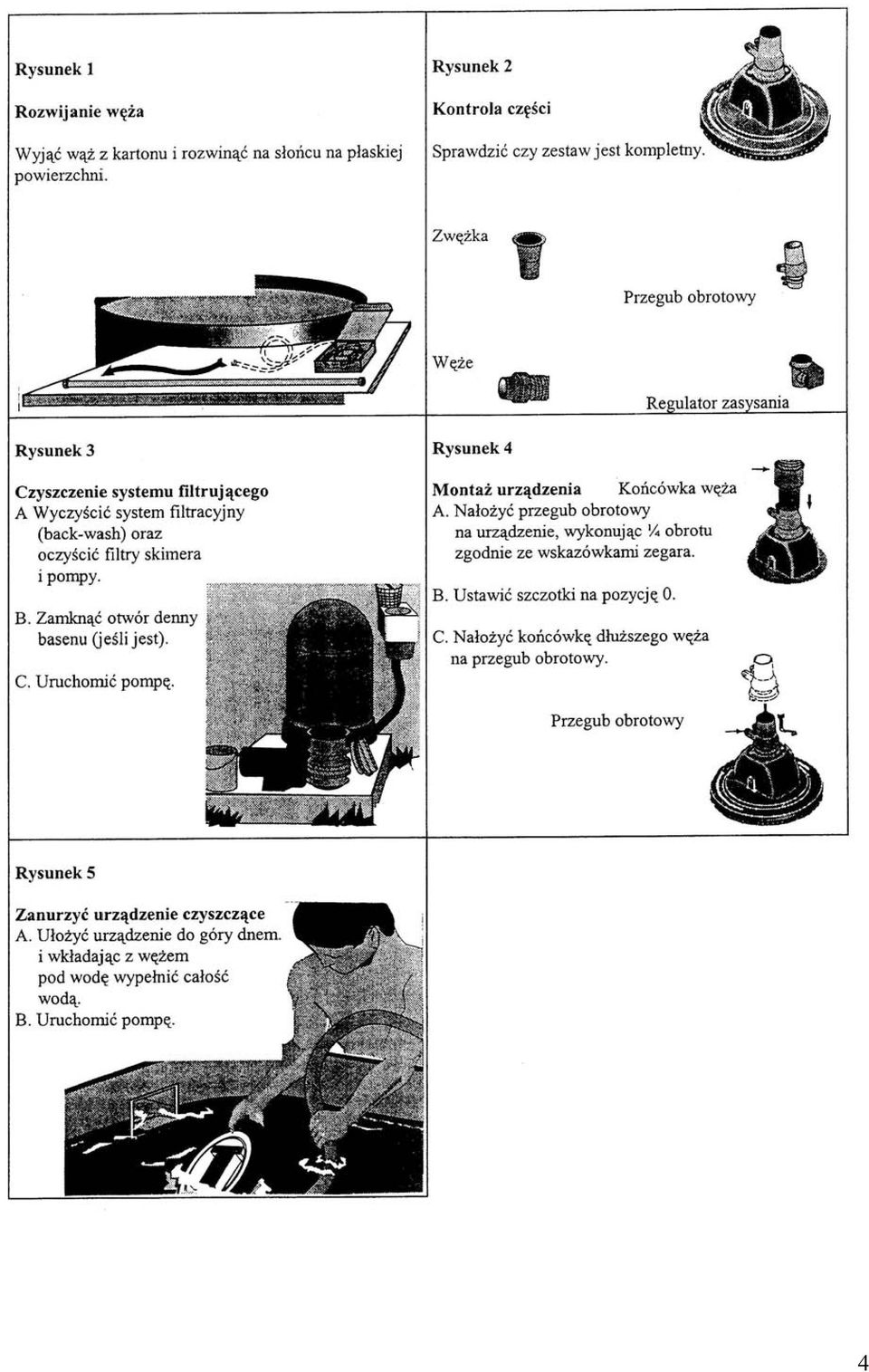

4 4

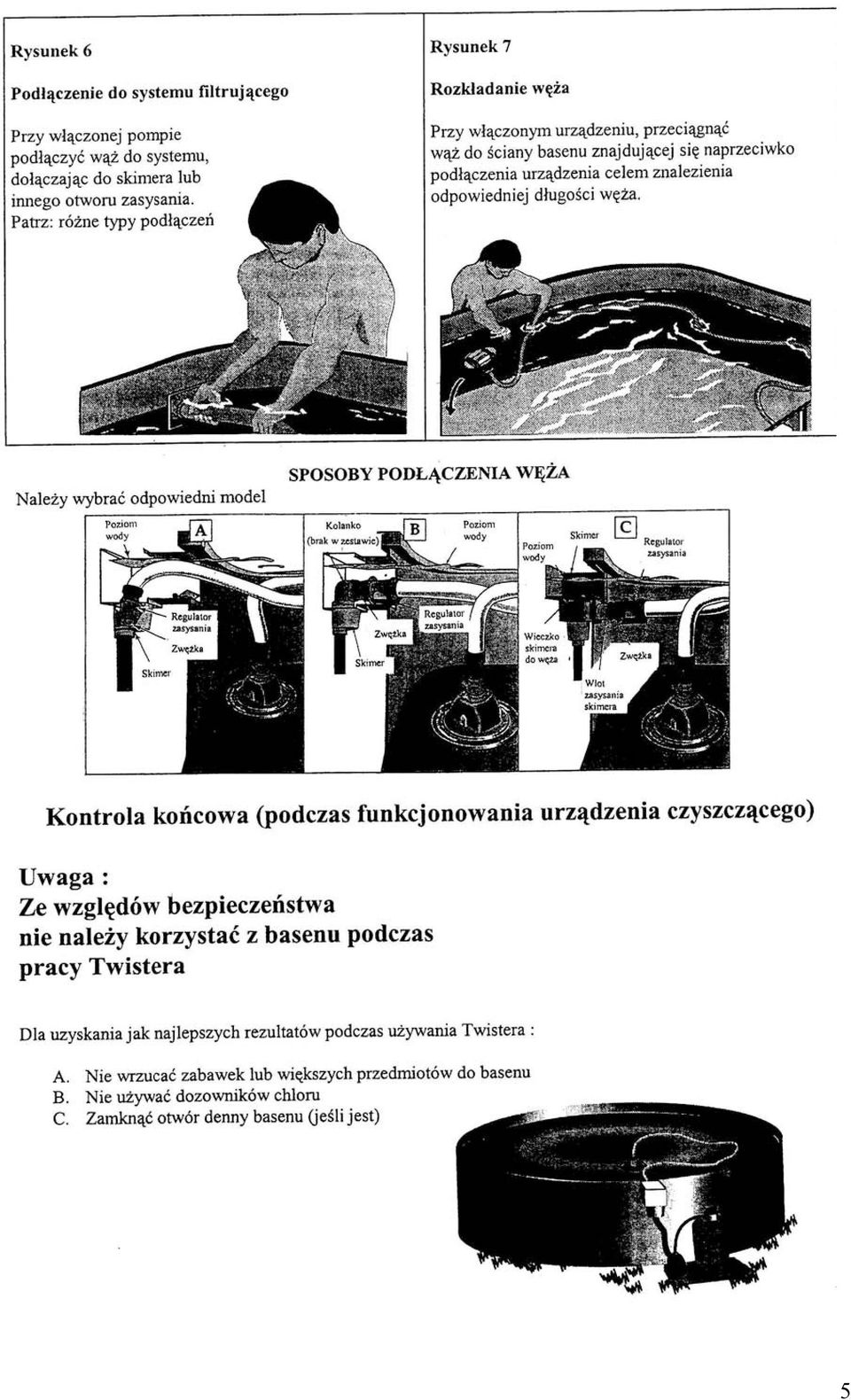

5 5

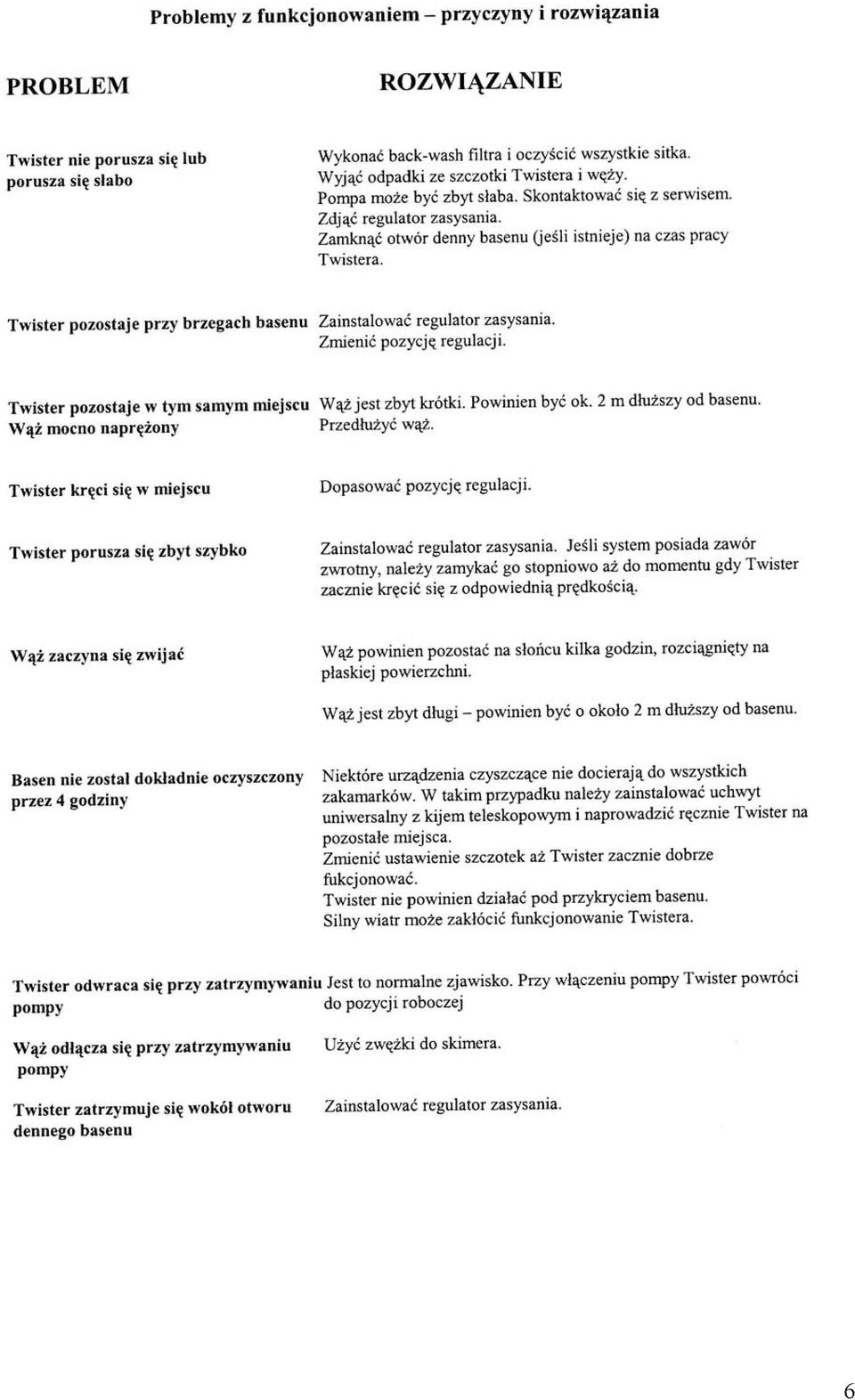

6 6

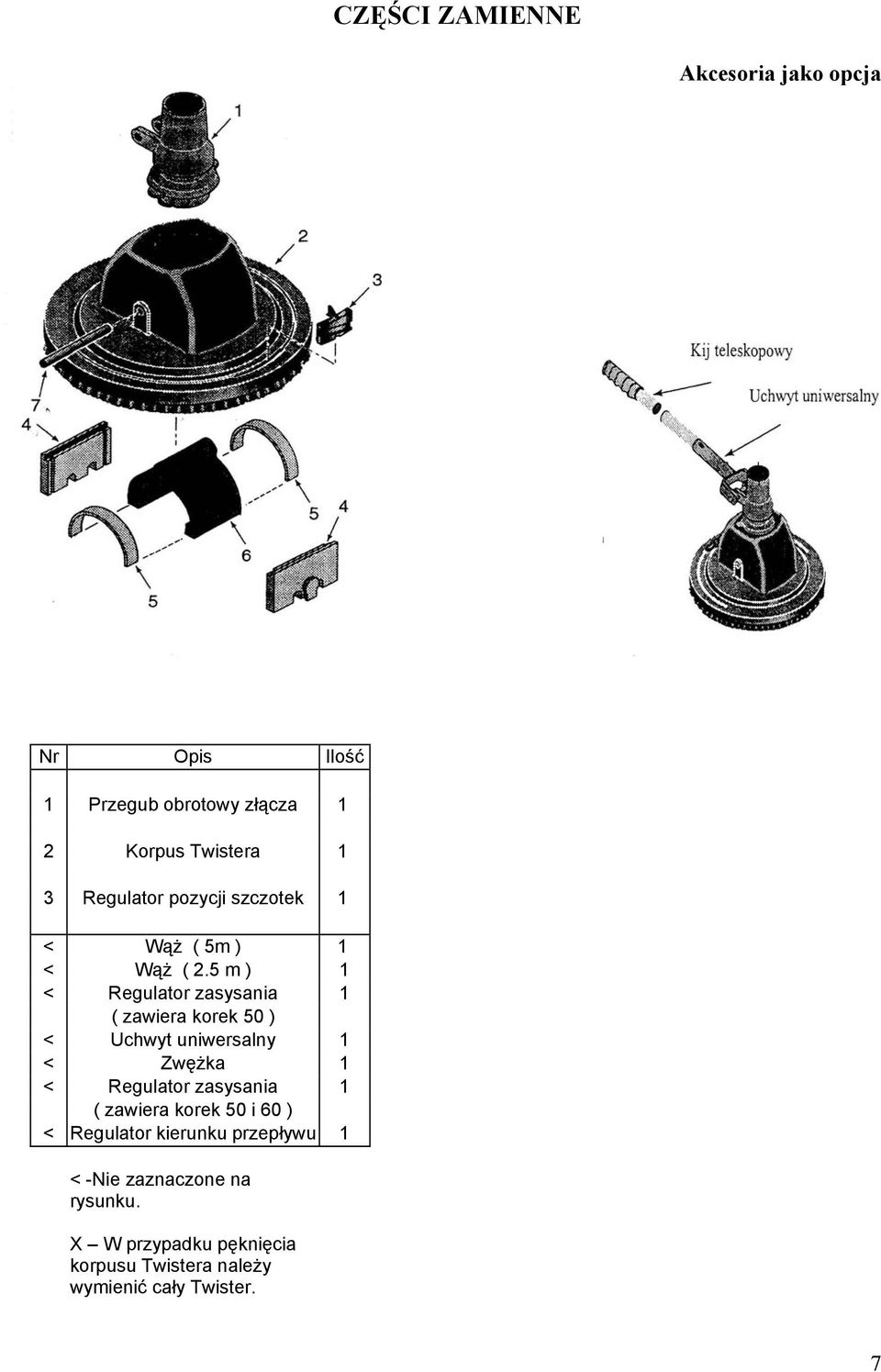

7 CZĘŚCI ZAMIENNE Akcesoria jako opcja Nr Opis Ilość 1 Przegub obrotowy złącza 1 2 Korpus Twistera 1 3 Regulator pozycji szczotek 1 < Wąż ( 5m ) 1 < Wąż ( 2.5 m ) 1 < Regulator zasysania 1 ( zawiera korek 50 ) < Uchwyt uniwersalny 1 < Zwężka 1 < Regulator zasysania 1 ( zawiera korek 50 i 60 ) < Regulator kierunku przepływu 1 < -Nie zaznaczone na rysunku. X W przypadku pęknięcia korpusu Twistera należy wymienić cały Twister. 7

8 8
