CC INSTRUKCJA OBSŁUGI SYSTEM CZYSZCZĄCY CC10003 INSTRUKCJA OBSŁUGI

Transkrypt

1 SYSTEM CZYSZCZĄCY CC10003 INSTRUKCJA OBSŁUGI 1

2 2

3 1. Przeźroczysty korpus odkurzacza I. Akcesoria 2. Głowica odkurzacza (silnik) 3. Włącznik odkurzacza i pompy 4. Zaczep mocujący głowę odkurzacza 5. Obrotowe przednie koła 6. Gniazdo węża ssącego 7. Dysza 8. Wąż próżniowy 9. Teleskopowa rura ssąca 10. Szczotka do odkurzania podłóg 11. Tylne koła 12. Zaślepka tylnych kół 13. Pokrywa filtra spalin 14. Miejsce na zwinięty przewód 15. Miejsce na worek na pył 16. Pojemnik na czystą wodę 17. Złącze szeregowe 18. Szampon do dywanów 19. Nakrętka zbiornika wody czystej 20. Filtr zbiornika czystej wody 21. Wężyk do pobierania wody ze zbiornika 22. Wężyk doprowadzający wodę do pompy 23. Filtr piankowy 24. Śruba zabezpieczająca obudowę 25. Przycisk do użycia szamponu/spust 26. Wężyk doprowadzający wodę z szamponem 27. Uchwyty mocujące 28. Wodotrysk 29. Duża szczotka do prania dywanów 30. Męska końcówka 31. Zawór zzwotny 32. Końcówka do mycia foteli/kanap 33. Końcówka do odkurzania obić 34. Końcówka do ciężko dostępnych miejsc/szczelinowa 35. Końcówka do mycia do podłóg 36. Przezroczysty wąż 37. Wyłącznik silnika 38. Wyłącznik pompy 39. Uchwyt regulacji podciśnienia 40. Rura L 41. Obudowa filtra 42. Worek na śmieci 3

4 4

5 II. Ważne zasady bezpieczeństwa 1. Proszę uważnie przeczytać niniejszą instrukcję obsługi przed użyciem urządzenia po raz pierwszy. 2. Należy pamiętać, że użytkownik bierze na siebie odpowiedzialność gdy dochodzi do awarii z powodu nieprawidłowego użytkowania, które jest niezgodne z instrukcjami zawartymi w tym podręczniku. 3. Odkurzacz może być podłączony jedynie do sieci prądu przemiennego 230V. 4. Nie wolno wyciągać wtyczki z gniazda poprzez ciągnięcie przewodu. 5. Uważaj aby nie zamoczyć końcówki przewodu. Nie wolno również dotykać urządzenia mokrymi rękoma w momencie gdy jest on podłączony do sieci zasilającej. 6. Przed czyszczeniem urządzenia, jego montażem lub demontażem upewnij się, że kabel zasilający jest odłączony od sieci. 7. Nie wciągaj do odkurzacza: zapałek, niedopałków papierosów, rozżarzonego popiołu. Unikaj zbierania ostrych przedmiotów. Nie odkurzaj drobnych pyłów jak: mąka, cement, gips, tonery drukarek i kserokopiarek itp. Nie wciągaj do odkurzacza środków żrących, toksycznych, benzyny nafty i innych palnych lub wybuchowych cieczy. 8. Zawsze ustawiaj odkurzacz tak aby zminimalizować ryzyko przewrócenia się urządzenia. 9. Nie wolno wystawiać urządzenia na działanie czynników atmosferycznych (deszcz, mróz itp.) 10. Nie pozostawiaj włączonego i pracującego urządzenia. 11. Użytkownikiem urządzenie powinna być osoba dorosła. UWAGA! Odkurzacz może pracować wyłącznie w położeniu naturalnym gdy jest osadzony na czterech kółkach, na stabilnym podłożu. Nie wolno używać odkurzacza jeśli urządzenie bądź przewód zasilający są uszkodzone. Należy wówczas oddać urządzenie do punktu serwisowego. 5

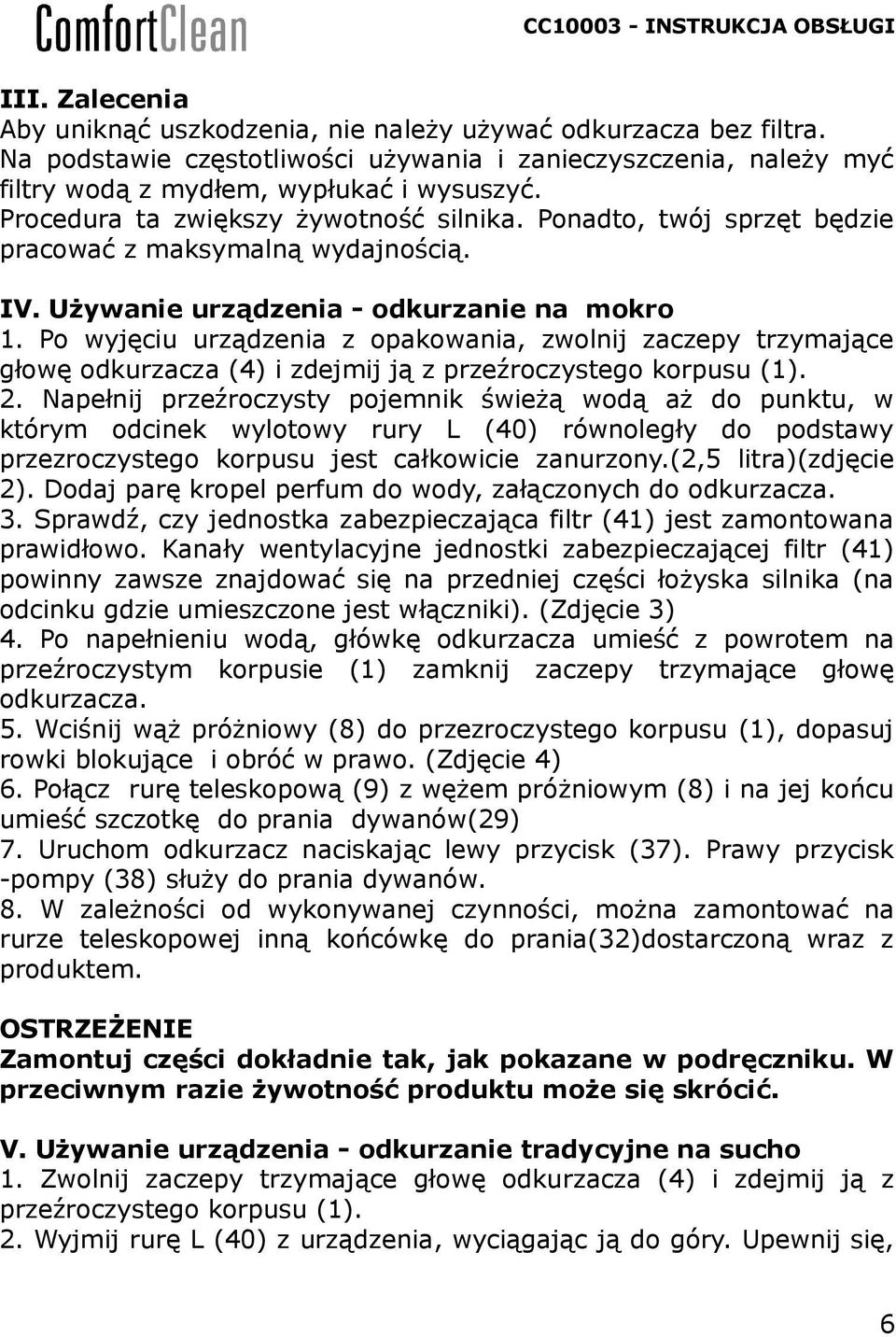

6 III. Zalecenia Aby uniknąć uszkodzenia, nie należy używać odkurzacza bez filtra. Na podstawie częstotliwości używania i zanieczyszczenia, należy myć filtry wodą z mydłem, wypłukać i wysuszyć. Procedura ta zwiększy żywotność silnika. Ponadto, twój sprzęt będzie pracować z maksymalną wydajnością. IV. Używanie urządzenia - odkurzanie na mokro 1. Po wyjęciu urządzenia z opakowania, zwolnij zaczepy trzymające głowę odkurzacza (4) i zdejmij ją z przeźroczystego korpusu (1). 2. Napełnij przeźroczysty pojemnik świeżą wodą aż do punktu, w którym odcinek wylotowy rury L (40) równoległy do podstawy przezroczystego korpusu jest całkowicie zanurzony.(2,5 litra)(zdjęcie 2). Dodaj parę kropel perfum do wody, załączonych do odkurzacza. 3. Sprawdź, czy jednostka zabezpieczająca filtr (41) jest zamontowana prawidłowo. Kanały wentylacyjne jednostki zabezpieczającej filtr (41) powinny zawsze znajdować się na przedniej części łożyska silnika (na odcinku gdzie umieszczone jest włączniki). (Zdjęcie 3) 4. Po napełnieniu wodą, główkę odkurzacza umieść z powrotem na przeźroczystym korpusie (1) zamknij zaczepy trzymające głowę odkurzacza. 5. Wciśnij wąż próżniowy (8) do przezroczystego korpusu (1), dopasuj rowki blokujące i obróć w prawo. (Zdjęcie 4) 6. Połącz rurę teleskopową (9) z wężem próżniowym (8) i na jej końcu umieść szczotkę do prania dywanów(29) 7. Uruchom odkurzacz naciskając lewy przycisk (37). Prawy przycisk -pompy (38) służy do prania dywanów. 8. W zależności od wykonywanej czynności, można zamontować na rurze teleskopowej inną końcówkę do prania(32)dostarczoną wraz z produktem. OSTRZEŻENIE Zamontuj części dokładnie tak, jak pokazane w podręczniku. W przeciwnym razie żywotność produktu może się skrócić. V. Używanie urządzenia - odkurzanie tradycyjne na sucho 1. Zwolnij zaczepy trzymające głowę odkurzacza (4) i zdejmij ją z przeźroczystego korpusu (1). 2. Wyjmij rurę L (40) z urządzenia, wyciągając ją do góry. Upewnij się, 6

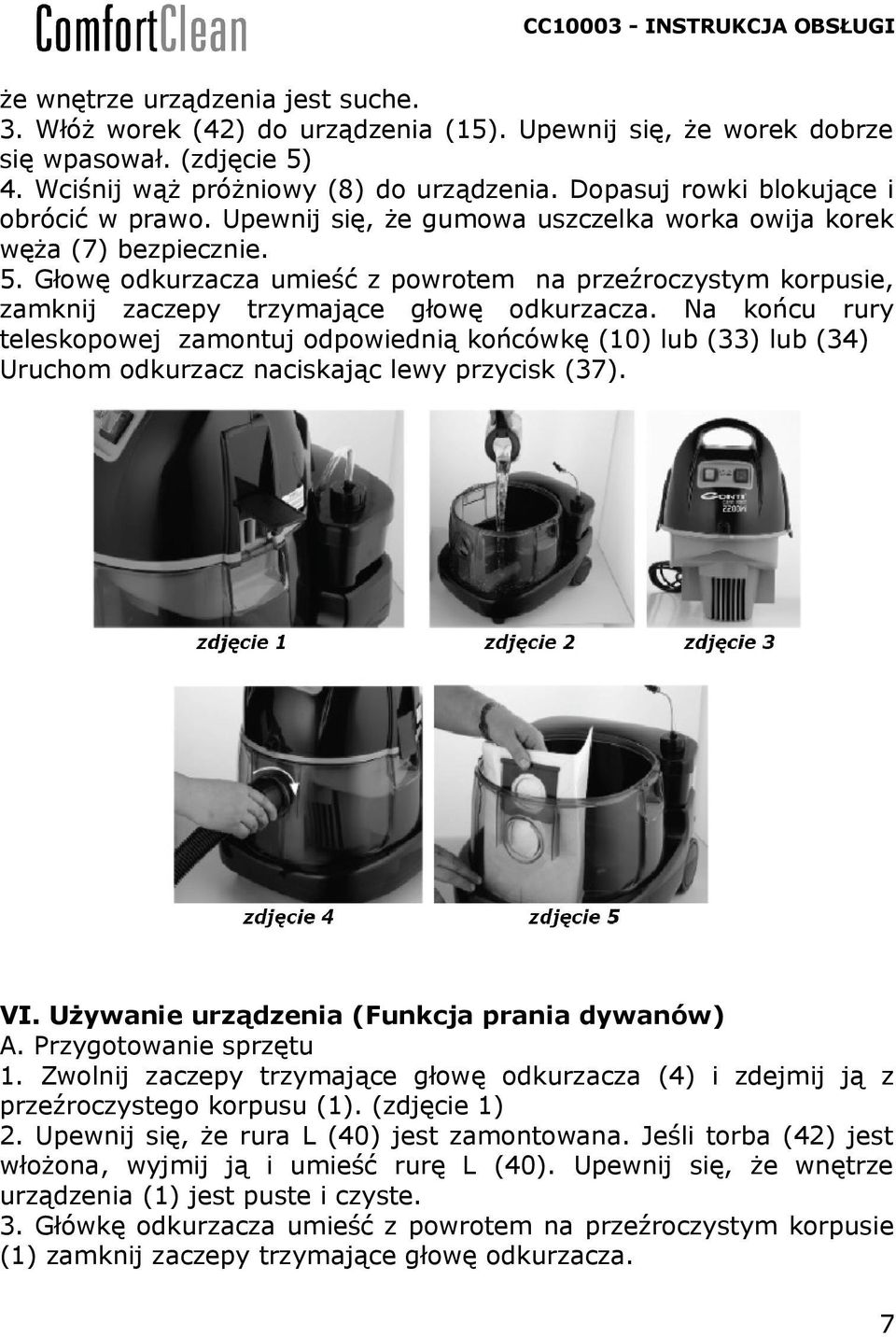

7 że wnętrze urządzenia jest suche. 3. Włóż worek (42) do urządzenia (15). Upewnij się, że worek dobrze się wpasował. (zdjęcie 5) 4. Wciśnij wąż próżniowy (8) do urządzenia. Dopasuj rowki blokujące i obrócić w prawo. Upewnij się, że gumowa uszczelka worka owija korek węża (7) bezpiecznie. 5. Głowę odkurzacza umieść z powrotem na przeźroczystym korpusie, zamknij zaczepy trzymające głowę odkurzacza. Na końcu rury teleskopowej zamontuj odpowiednią końcówkę (10) lub (33) lub (34) Uruchom odkurzacz naciskając lewy przycisk (37). VI. Używanie urządzenia (Funkcja prania dywanów) A. Przygotowanie sprzętu 1. Zwolnij zaczepy trzymające głowę odkurzacza (4) i zdejmij ją z przeźroczystego korpusu (1). (zdjęcie 1) 2. Upewnij się, że rura L (40) jest zamontowana. Jeśli torba (42) jest włożona, wyjmij ją i umieść rurę L (40). Upewnij się, że wnętrze urządzenia (1) jest puste i czyste. 3. Główkę odkurzacza umieść z powrotem na przeźroczystym korpusie (1) zamknij zaczepy trzymające głowę odkurzacza. 7

8 4. Usuń pokrywę świeżej wody (19) ze zbiornika wody (16) który znajduje się z tyłu urządzenia. Wlej około 4 litry świeżej wody do zbiornika. (zdjęcie 6) Wlej 100 ml szamponu do prania dywanów (18). Zamknij pokrywę zbiornika (19). Upewnij się, że przezroczysty przewód (21) na kołpaku zbiornika jest przymocowany do sekcji wlotowej pompy wodnej (22). (zdjęcie 7) B. Przygotowanie węża próżniowego 1. Weź wąż próżniowy (8) i przezroczysty wężyk doprowadzający szampon (36). 2. Włóż przezroczysty wężyk doprowadzający szampon (36) do odpowiedniego otworu (39) na wąż próżniowy, jak pokazano na zdjęciu. (Zdjęcie 8) 3. Włóż rurę teleskopową ze stali nierdzewnej (9) do uchwytu (39). 4. Za pomocą obejm (27), przymocuj przezroczysty wąż doprowadzający szampon (36) do rury teleskopowej (9) i węża próżniowego(8). 5. Wciśnij wąż próżniowy (8) do przezroczystego korpusu (1), dopasuj rowki blokujące i obróć w prawo. (Zdjęcie 4) 6. Końcówkę (30) połącz z zaworem zwrotnym (31)poprzez naciśnięcie przycisku na zaworze. Po zakończeniu płukania w celu usunięcia złączki (30), naciśnij przycisk na zaworze zwrotnym (31) i zdejmij złączkę (30). (Zdjęcie 9) a), mycie dywanu: - Weź dużą szczotkę do prania dywanów (29) i zamontuj ją na rurze teleskopowej (9). Zamontuj zraszacz (28), który uwolni szampon przez naciśnięcie złącza szeregowego (17). Upewnij się, że jest on prawidłowo zablokowany. Po myciu, naciśnij w dół, aby zwolnić blokadę złącza szeregowego (17) i wyciągnij go. (Zdjęcie 10) - Dużą szczotką do prania, można również myć podłogi oraz twarde powierzchnie. Dla tej funkcji, należy zamontować specjalną końcówkę (35) na dużej szczotce do prania (10) -zdjęcie 11 b) jeżeli masz zamiar umyć kanapy i fotele: - Zamocuj końcówkę do mycia kanap (32) - Weź końcówkę do mycia kanap (32) i podłącz złącze szeregowe (17) przezroczystego węża (36) do zraszacza (28) i końcówki do mycia kanap (32). Zadbaj by części były prawidłowo zabezpieczone. Zdjęcie 12 8

9 C. Pranie dywanu 1. Po przygotowaniu sprzętu do prania dywanów, uruchom silnik przez naciśnięcie włącznika silnika (37). (Zdjęcie 13) 2. Następnie uruchom pompę, naciskając przełącznik pompy (38). Urządzenie nie usuwa wody po naciśnięciu przycisku pompy. Gdy pompa jest sprawna, naciskając dźwignię spustu (25) przymocowaną do uchwyt regulacji (39), można rozlać szampon po dywanie. (Zdjęcie 14) Podczas odprowadzania wody, wymyj powierzchnię dywanu. 9

10 D. Wylewanie zanieczyszczonej wody i czyszczenie urządzenia 1. Podczas mycia, gdy urządzenie jest wypełnione zanieczyszczoną wodą, przy pomocy układu float silnik zatrzymuje działanie podciśnienia i zanieczyszczoną wodę w wiadrze wody, która nie będzie przekazywane do urządzenia. Wyłączyć silnik i pompę. Wyciągnąć wtyczkę sieciową. Podnosząc końcówkę węża próżniowego, upewnić się, żeby płyn z wnętrza wężyka nie przedostał się do urządzenia. Zwolnij zabezpieczenia blokujące silnika, a następnie oddziel części silnika i przewód podciśnieniowy od urządzenia. Wyjmij końcówkę węża z przezroczystego korpusu i wylej zanieczyszczoną wodę. Podłącz ponownie urządzenie z silnikiem, ponownie podłącz przewód podciśnieniowy, uruchom silnik próżniowy i odkurzaj ze świeżą wodą. Operacja ta zapewni, że aparatura silnika będzie czysta, a następnie wyjąć aparaturę z urządzenia i odprowadź wodę. 2. Zwolnij jednostkę zabezpieczającą (41), obracając uchwyty mocujące (24) w lewo. Wyjmij ją. Usuń filtr piankowy (23). Umyj go i osusz, a następnie zamontuj go. (zdjęcie 16 i 17) 3. Po zamontowaniu jednostki zabezpieczającej (41), upewnij się, że kanały dolotowe powietrza są równoległe do panelu przełącznika na mocowaniu silnika (2). (zdjęcie 18) VII. FILTRY 1. Falochron i filtr gąbka: Stosuje się je w przypadku mokrego prania gdy płyny są odkurzane. Chronią silnik przed nadmiernym spienianiem wynikającym z zanieczyszczonej wody i szamponu. Po każdym użyciu należy oczyścić filtr poprzez płukanie go pod bieżącą wodą. Należy wysuszyć filtry po każdym użyciu 10

11 VIII. Należy pamiętać Nie należy używać pompy, gdy nie ma wody w zbiorniku. 2. Gdy pompa działa, jeśli zabraknie wody, wyłącz ją. 3. W przypadku dywanów i wyposażenia z nadmiernym zabrudzeniem, powtórzyć proces czyszczenia więcej niż jeden raz. 4. Wyczyszczony dywan należy pozostawić na 2 godziny. Nie należy w tym czasie po nim chodzić. IX. Stosując jako filtr powietrza Po niewielkich zmianach robot czyszczący może oczyścić powietrze w kuchni, pokoju w bardzo krótkim czasie. Wlej 2,5 litra świeżej wody do urządzenia. Wlej kilka kropli perfum do świeżej wody. Po włączeniu silnika na 10 minut powietrze w pomieszczeniu zostanie zdezynfekowane. X. SPECYFIKACJA TECHNICZNA Żywotność: 10 lat Przepływ powietrza: 45 L/s Waga: 10,3 kg Moc silnika: 2400W Napięcie / częstotliwość: V Hz Ssanie: 2400 mmh2o Pompa: 34W Ciśnienie pompy: 4-4,5 bar Zbiornik czystej wody: 4 L 11
