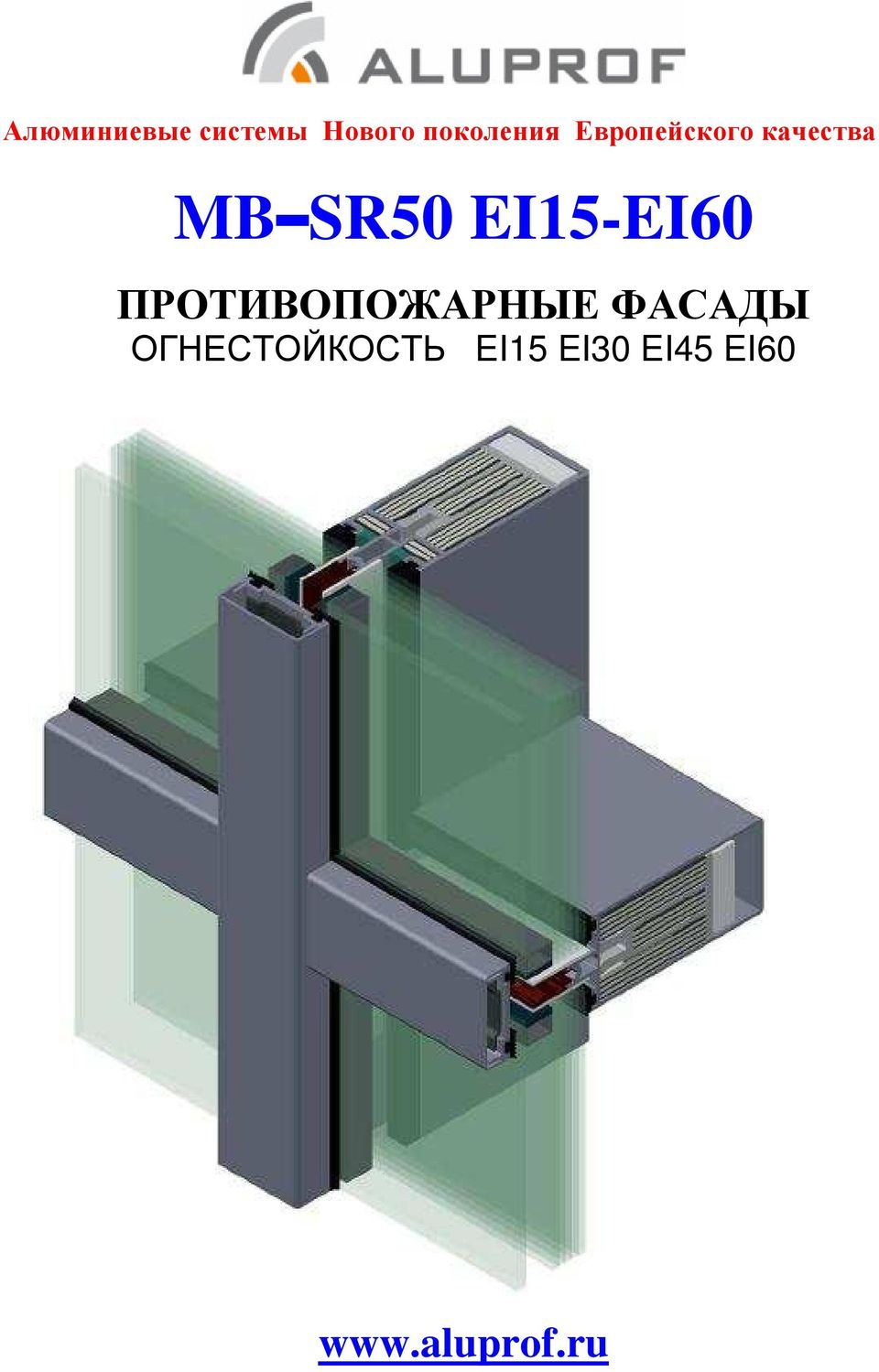

1 Алюминиевые системы Нового поколения Европейского качества MB SR50 EI15-EI60 ПРОТИВОПОЖАРНЫЕ ФАСАДЫ ОГНЕСТОЙКОСТЬ EI15 EI30 EI45 EI60

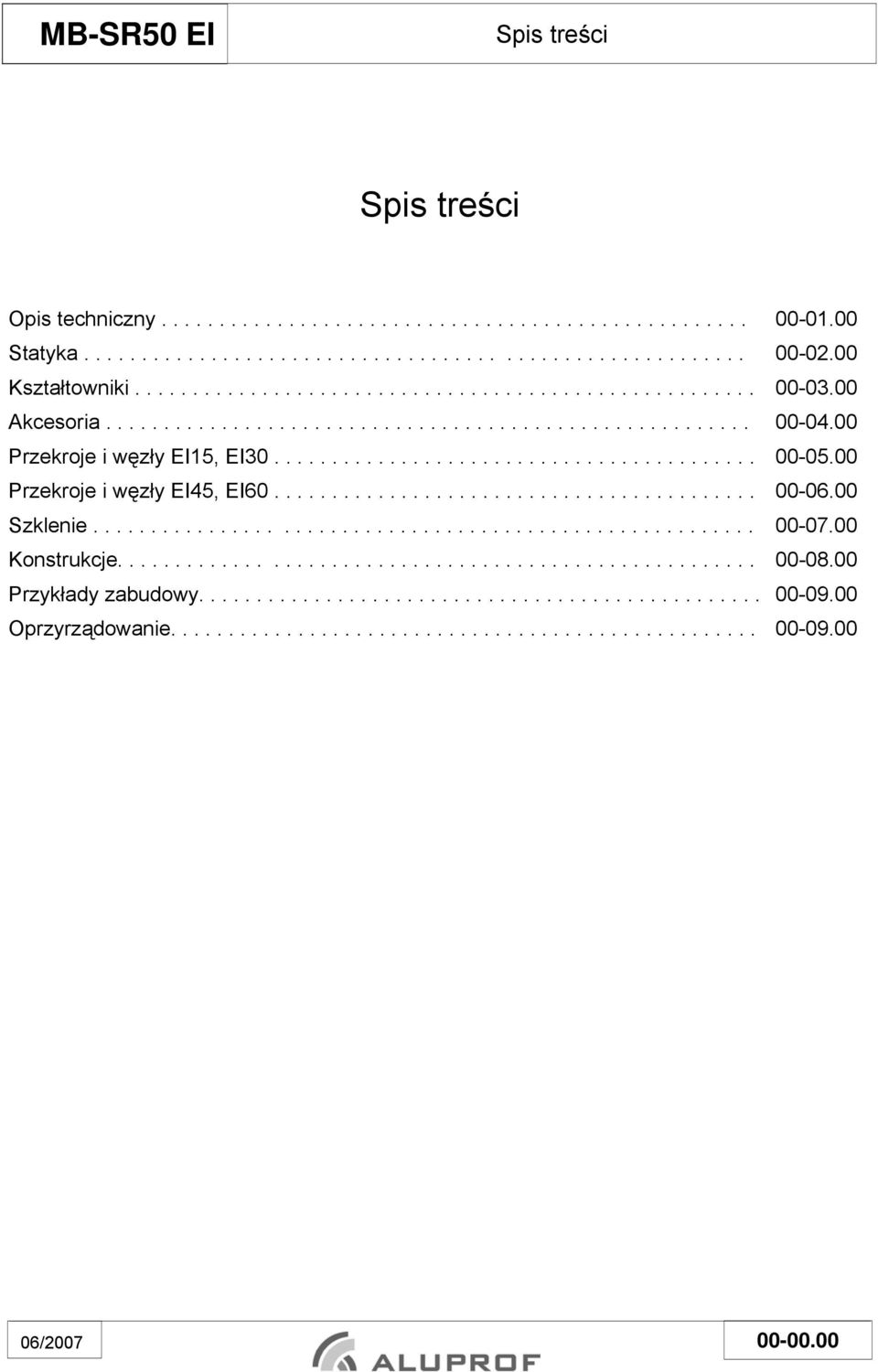

2 MB-SR50 EI Spis treści Spis treści Opis techniczny Statyka Kształtowniki Akcesoria Przekroje i węzły EI15, EI Przekroje i węzły EI45, EI Szklenie Konstrukcje Przykłady zabudowy Oprzyrządowanie /

3

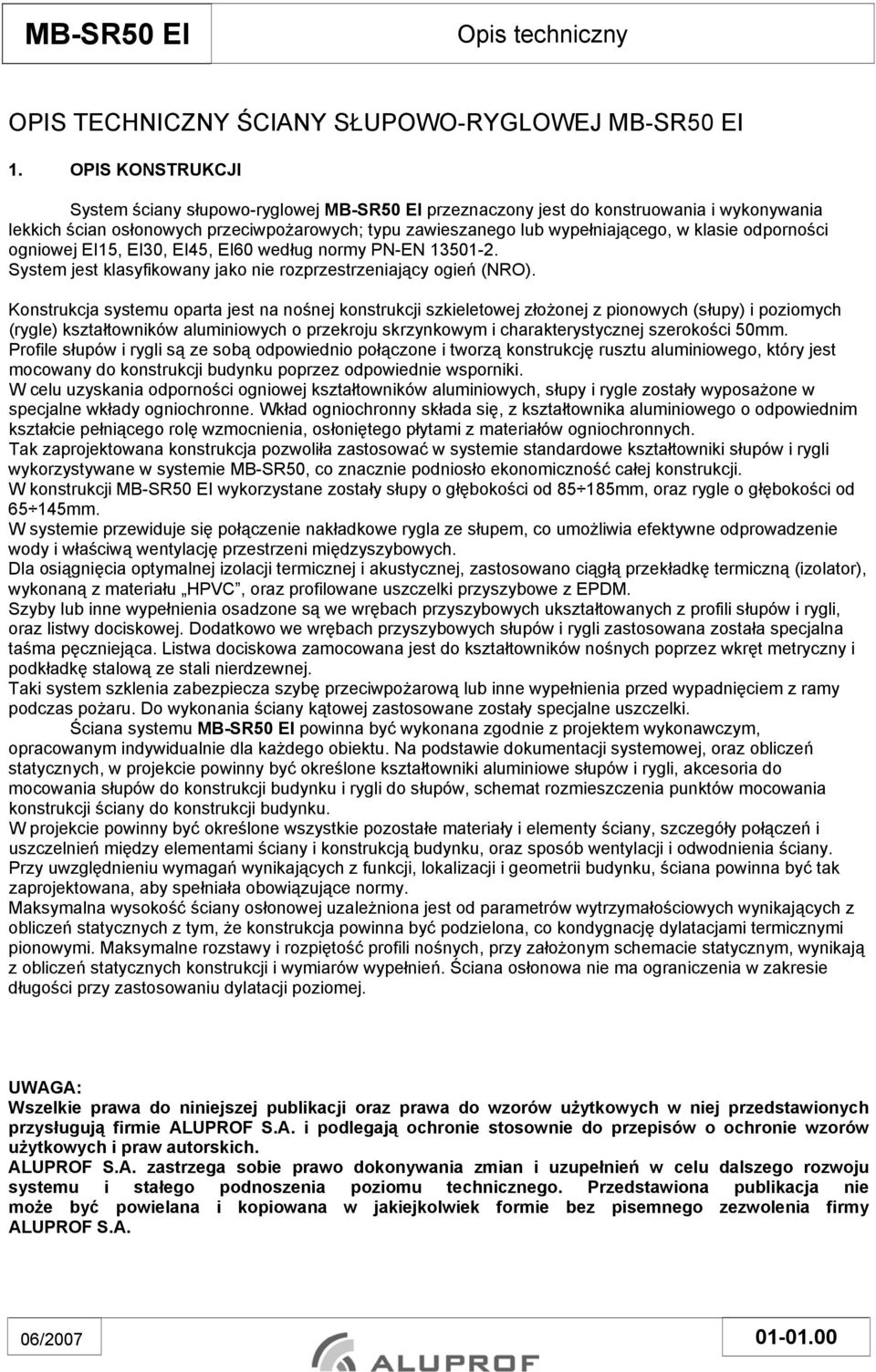

4 MB-SR50 EI Opis techniczny OPIS TECHNICZNY ŚCIANY SŁUPOWO-RYGLOWEJ MB-SR50 EI 1. OPIS KONSTRUKCJI System ściany słupowo-ryglowej MB-SR50 EI przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych przeciwpożarowych; typu zawieszanego lub wypełniającego, w klasie odporności ogniowej EI15, EI30, EI45, EI60 według normy PN-EN System jest klasyfikowany jako nie rozprzestrzeniający ogień (NRO). Konstrukcja systemu oparta jest na nośnej konstrukcji szkieletowej złożonej z pionowych (słupy) i poziomych (rygle) kształtowników aluminiowych o przekroju skrzynkowym i charakterystycznej szerokości 50mm. Profile słupów i rygli są ze sobą odpowiednio połączone i tworzą konstrukcję rusztu aluminiowego, który jest mocowany do konstrukcji budynku poprzez odpowiednie wsporniki. W celu uzyskania odporności ogniowej kształtowników aluminiowych, słupy i rygle zostały wyposażone w specjalne wkłady ogniochronne. Wkład ogniochronny składa się, z kształtownika aluminiowego o odpowiednim kształcie pełniącego rolę wzmocnienia, osłoniętego płytami z materiałów ogniochronnych. Tak zaprojektowana konstrukcja pozwoliła zastosować w systemie standardowe kształtowniki słupów i rygli wykorzystywane w systemie MB-SR50, co znacznie podniosło ekonomiczność całej konstrukcji. W konstrukcji MB-SR50 EI wykorzystane zostały słupy o głębokości od mm, oraz rygle o głębokości od mm. W systemie przewiduje się połączenie nakładkowe rygla ze słupem, co umożliwia efektywne odprowadzenie wody i właściwą wentylację przestrzeni międzyszybowych. Dla osiągnięcia optymalnej izolacji termicznej i akustycznej, zastosowano ciągłą przekładkę termiczną (izolator), wykonaną z materiału HPVC, oraz profilowane uszczelki przyszybowe z EPDM. Szyby lub inne wypełnienia osadzone są we wrębach przyszybowych ukształtowanych z profili słupów i rygli, oraz listwy dociskowej. Dodatkowo we wrębach przyszybowych słupów i rygli zastosowana została specjalna taśma pęczniejąca. Listwa dociskowa zamocowana jest do kształtowników nośnych poprzez wkręt metryczny i podkładkę stalową ze stali nierdzewnej. Taki system szklenia zabezpiecza szybę przeciwpożarową lub inne wypełnienia przed wypadnięciem z ramy podczas pożaru. Do wykonania ściany kątowej zastosowane zostały specjalne uszczelki. Ściana systemu MB-SR50 EI powinna być wykonana zgodnie z projektem wykonawczym, opracowanym indywidualnie dla każdego obiektu. Na podstawie dokumentacji systemowej, oraz obliczeń statycznych, w projekcie powinny być określone kształtowniki aluminiowe słupów i rygli, akcesoria do mocowania słupów do konstrukcji budynku i rygli do słupów, schemat rozmieszczenia punktów mocowania konstrukcji ściany do konstrukcji budynku. W projekcie powinny być określone wszystkie pozostałe materiały i elementy ściany, szczegóły połączeń i uszczelnień między elementami ściany i konstrukcją budynku, oraz sposób wentylacji i odwodnienia ściany. Przy uwzględnieniu wymagań wynikających z funkcji, lokalizacji i geometrii budynku, ściana powinna być tak zaprojektowana, aby spełniała obowiązujące normy. Maksymalna wysokość ściany osłonowej uzależniona jest od parametrów wytrzymałościowych wynikających z obliczeń statycznych z tym, że konstrukcja powinna być podzielona, co kondygnację dylatacjami termicznymi pionowymi. Maksymalne rozstawy i rozpiętość profili nośnych, przy założonym schemacie statycznym, wynikają z obliczeń statycznych konstrukcji i wymiarów wypełnień. Ściana osłonowa nie ma ograniczenia w zakresie długości przy zastosowaniu dylatacji poziomej. UWAGA: Wszelkie prawa do niniejszej publikacji oraz prawa do wzorów użytkowych w niej przedstawionych przysługują firmie ALUPROF S.A. i podlegają ochronie stosownie do przepisów o ochronie wzorów użytkowych i praw autorskich. ALUPROF S.A. zastrzega sobie prawo dokonywania zmian i uzupełnień w celu dalszego rozwoju systemu i stałego podnoszenia poziomu technicznego. Przedstawiona publikacja nie może być powielana i kopiowana w jakiejkolwiek formie bez pisemnego zezwolenia firmy ALUPROF S.A. 06/

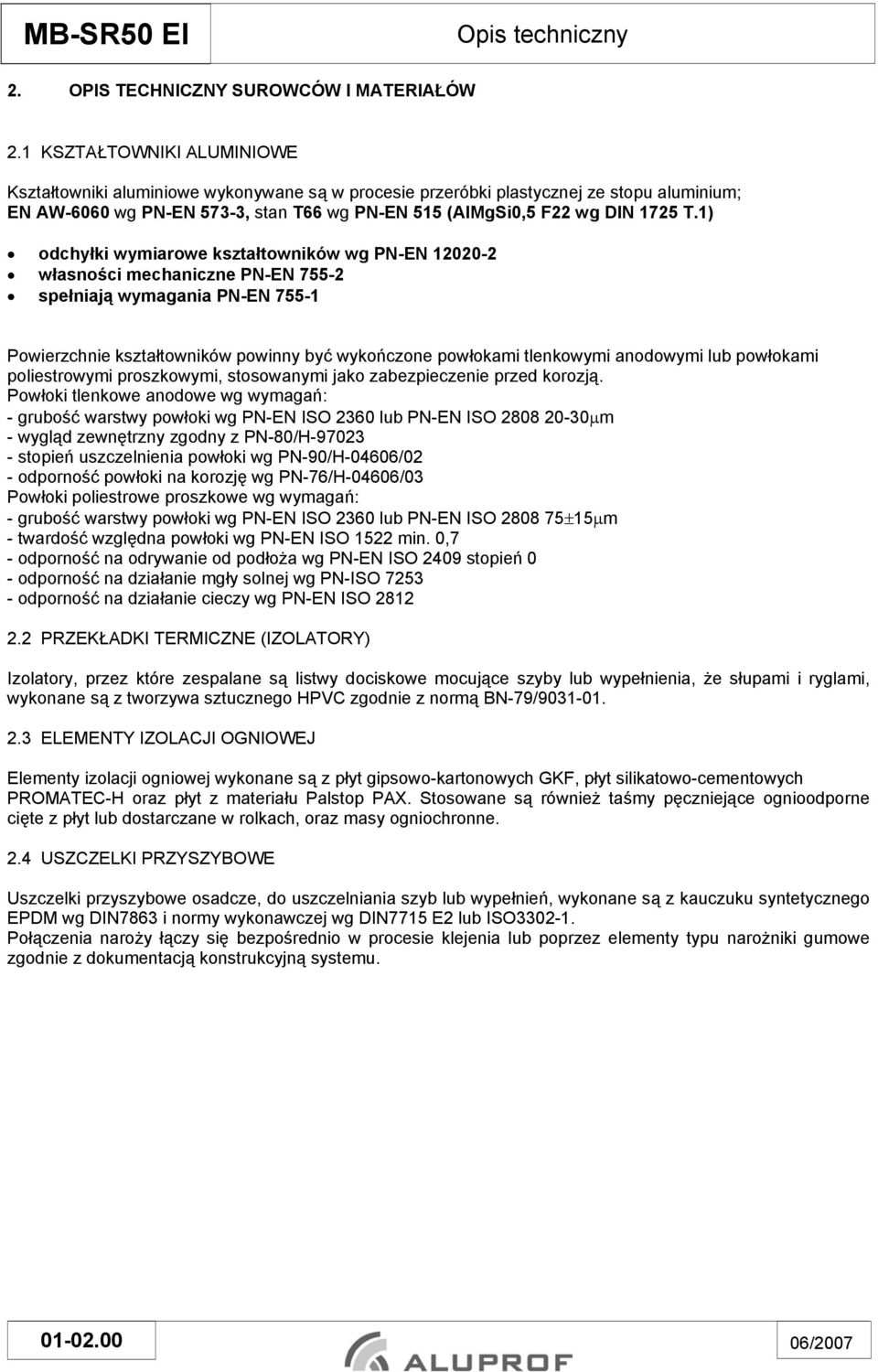

5 MB-SR50 EI Opis techniczny 2. OPIS TECHNICZNY SUROWCÓW I MATERIAŁÓW 2.1 KSZTAŁTOWNIKI ALUMINIOWE Kształtowniki aluminiowe wykonywane są w procesie przeróbki plastycznej ze stopu aluminium; EN AW-6060 wg PN-EN 573-3, stan T66 wg PN-EN 515 (AlMgSi0,5 F22 wg DIN 1725 T.1) odchyłki wymiarowe kształtowników wg PN-EN własności mechaniczne PN-EN spełniają wymagania PN-EN Powierzchnie kształtowników powinny być wykończone powłokami tlenkowymi anodowymi lub powłokami poliestrowymi proszkowymi, stosowanymi jako zabezpieczenie przed korozją. Powłoki tlenkowe anodowe wg wymagań: - grubość warstwy powłoki wg PN-EN ISO 2360 lub PN-EN ISO μm - wygląd zewnętrzny zgodny z PN-80/H stopień uszczelnienia powłoki wg PN-90/H-04606/02 - odporność powłoki na korozję wg PN-76/H-04606/03 Powłoki poliestrowe proszkowe wg wymagań: - grubość warstwy powłoki wg PN-EN ISO 2360 lub PN-EN ISO ±15μm - twardość względna powłoki wg PN-EN ISO 1522 min. 0,7 - odporność na odrywanie od podłoża wg PN-EN ISO 2409 stopień 0 - odporność na działanie mgły solnej wg PN-ISO odporność na działanie cieczy wg PN-EN ISO PRZEKŁADKI TERMICZNE (IZOLATORY) Izolatory, przez które zespalane są listwy dociskowe mocujące szyby lub wypełnienia, że słupami i ryglami, wykonane są z tworzywa sztucznego HPVC zgodnie z normą BN-79/ ELEMENTY IZOLACJI OGNIOWEJ Elementy izolacji ogniowej wykonane są z płyt gipsowo-kartonowych GKF, płyt silikatowo-cementowych PROMATEC-H oraz płyt z materiału Palstop PAX. Stosowane są również taśmy pęczniejące ognioodporne cięte z płyt lub dostarczane w rolkach, oraz masy ogniochronne. 2.4 USZCZELKI PRZYSZYBOWE Uszczelki przyszybowe osadcze, do uszczelniania szyb lub wypełnień, wykonane są z kauczuku syntetycznego EPDM wg DIN7863 i normy wykonawczej wg DIN7715 E2 lub ISO Połączenia naroży łączy się bezpośrednio w procesie klejenia lub poprzez elementy typu narożniki gumowe zgodnie z dokumentacją konstrukcyjną systemu /2007

6 MB-SR50 EI Opis techniczny 2.5 SZYBY Pola przezierne ściany osłonowej MB-SR50 EI są szklone szybami, dobieranymi w taki sposób aby zabudowa spełniała wymagania odpowiedniej klasy odporności ogniowej EI15, EI30, EI45, EI60, oraz normy PN-91/B w zakresie ochrony cieplnej budynków i PN-87/B-02151/03 w zakresie ochrony przeciwdźwiękowej pomieszczeń. Szyby o klasie odporności ogniowej EI15 mogą być wykonywane z następujących rodzajów szkła: Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 8mm. Swissflam pojedyncze lub zespolone o grubości nie mniejszej niż 13mm. Szyby o klasie odporności ogniowej EI30 mogą być wykonywane z następujących rodzajów szkła: Pyrostop pojedyncze lub zespolone o grubości nie mniejszej niż 15mm. Swissflam pojedyncze lub zespolone o grubości nie mniejszej niż 16mm. Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 16mm. Promaglas pojedyncze lub zespolone o grubości nie mniejszej niż 17mm. Pyranowa pojedyncze lub zespolone o grubości nie mniejszej niż 16mm. Szyby o klasie odporności ogniowej EI45 mogą być wykonywane z następujących rodzajów szkła: Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 17mm. Szyby o klasie odporności ogniowej EI60 mogą być wykonywane z następujących rodzajów szkła: Pyrostop pojedyncze lub zespolone o grubości nie mniejszej niż 23mm. Swissflam pojedyncze lub zespolone o grubości nie mniejszej niż 25mm. Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 25mm. Promaglas pojedyncze lub zespolone o grubości nie mniejszej niż 21mm. Pyranowa pojedyncze lub zespolone o grubości nie mniejszej niż 21mm. 2.5 WYPEŁNIENIA CZĘŚCI NIEPRZEZIERNYCH Wypełnienia części nieprzeziernych (pasy nadprożowo-podokienne) są zbudowane jako elementy warstwowe zgodnie z dokumentacją konstrukcyjną systemu w następujących zestawieniach; szyba pojedyncza, pustka powietrzna, płyta gipsowo-kartonowa GKF o gr. 12,5 mm, wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 60 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowokartonowa GKF o gr. 12,5 mm. szyba zespolona, wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 60 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowo-kartonowa GKF o gr. 12,5 mm. blacha stalowa gr. 0,7 1,25 mm (ocynkowana lub lakierowana), wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 80 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowo-kartonowa GKF o gr. 12,5 mm. blacha aluminiowa (anodowana lub lakierowana) gr. 1 3 mm; wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 80 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowo-kartonowa GKF o gr. 12,5 mm. 06/

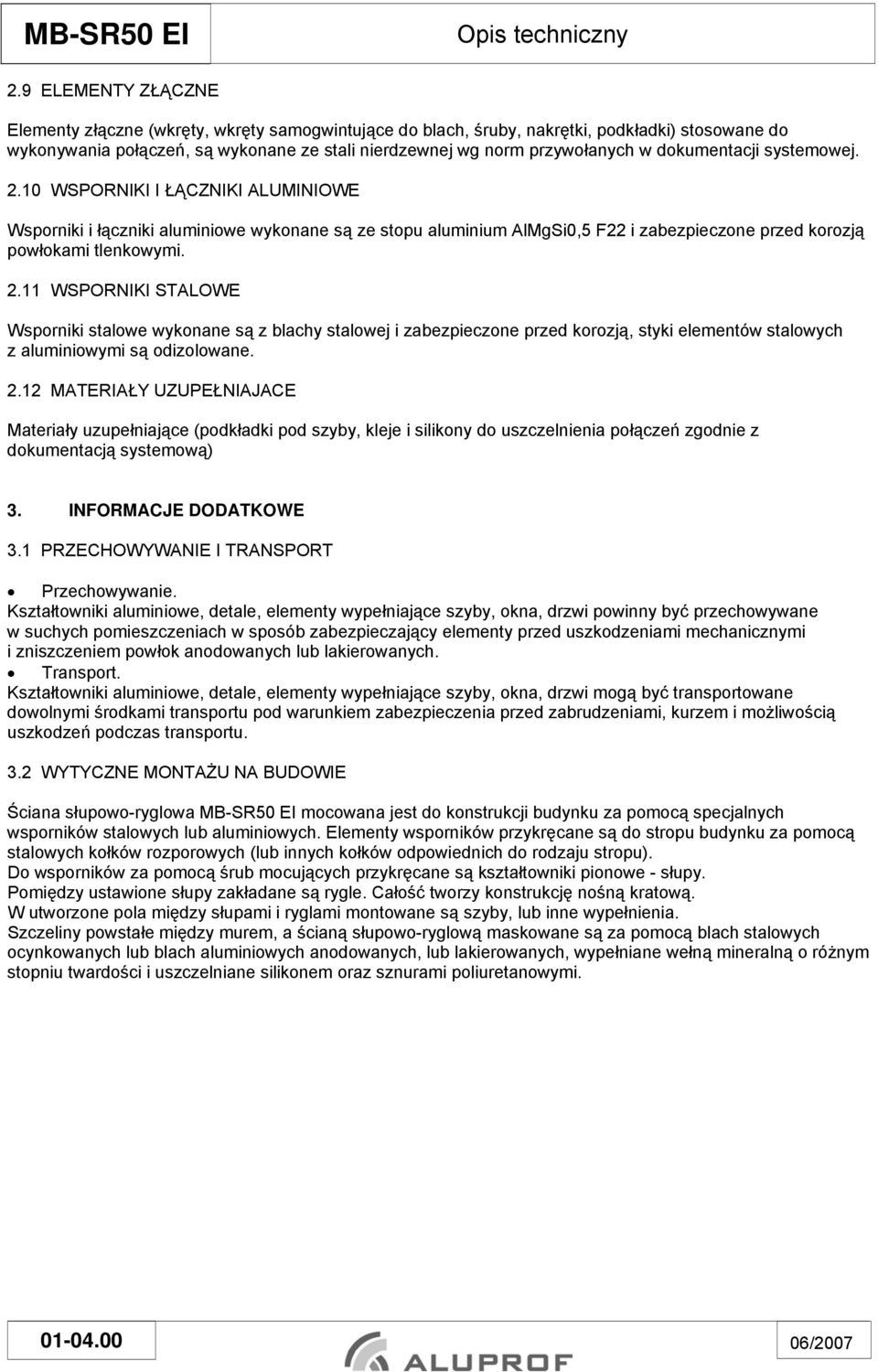

7 MB-SR50 EI Opis techniczny 2.9 ELEMENTY ZŁĄCZNE Elementy złączne (wkręty, wkręty samogwintujące do blach, śruby, nakrętki, podkładki) stosowane do wykonywania połączeń, są wykonane ze stali nierdzewnej wg norm przywołanych w dokumentacji systemowej WSPORNIKI I ŁĄCZNIKI ALUMINIOWE Wsporniki i łączniki aluminiowe wykonane są ze stopu aluminium AlMgSi0,5 F22 i zabezpieczone przed korozją powłokami tlenkowymi WSPORNIKI STALOWE Wsporniki stalowe wykonane są z blachy stalowej i zabezpieczone przed korozją, styki elementów stalowych z aluminiowymi są odizolowane MATERIAŁY UZUPEŁNIAJACE Materiały uzupełniające (podkładki pod szyby, kleje i silikony do uszczelnienia połączeń zgodnie z dokumentacją systemową) 3. INFORMACJE DODATKOWE 3.1 PRZECHOWYWANIE I TRANSPORT Przechowywanie. Kształtowniki aluminiowe, detale, elementy wypełniające szyby, okna, drzwi powinny być przechowywane w suchych pomieszczeniach w sposób zabezpieczający elementy przed uszkodzeniami mechanicznymi i zniszczeniem powłok anodowanych lub lakierowanych. Transport. Kształtowniki aluminiowe, detale, elementy wypełniające szyby, okna, drzwi mogą być transportowane dowolnymi środkami transportu pod warunkiem zabezpieczenia przed zabrudzeniami, kurzem i możliwością uszkodzeń podczas transportu. 3.2 WYTYCZNE MONTAŻU NA BUDOWIE Ściana słupowo-ryglowa MB-SR50 EI mocowana jest do konstrukcji budynku za pomocą specjalnych wsporników stalowych lub aluminiowych. Elementy wsporników przykręcane są do stropu budynku za pomocą stalowych kołków rozporowych (lub innych kołków odpowiednich do rodzaju stropu). Do wsporników za pomocą śrub mocujących przykręcane są kształtowniki pionowe - słupy. Pomiędzy ustawione słupy zakładane są rygle. Całość tworzy konstrukcję nośną kratową. W utworzone pola między słupami i ryglami montowane są szyby, lub inne wypełnienia. Szczeliny powstałe między murem, a ścianą słupowo-ryglową maskowane są za pomocą blach stalowych ocynkowanych lub blach aluminiowych anodowanych, lub lakierowanych, wypełniane wełną mineralną o różnym stopniu twardości i uszczelniane silikonem oraz sznurami poliuretanowymi /2007

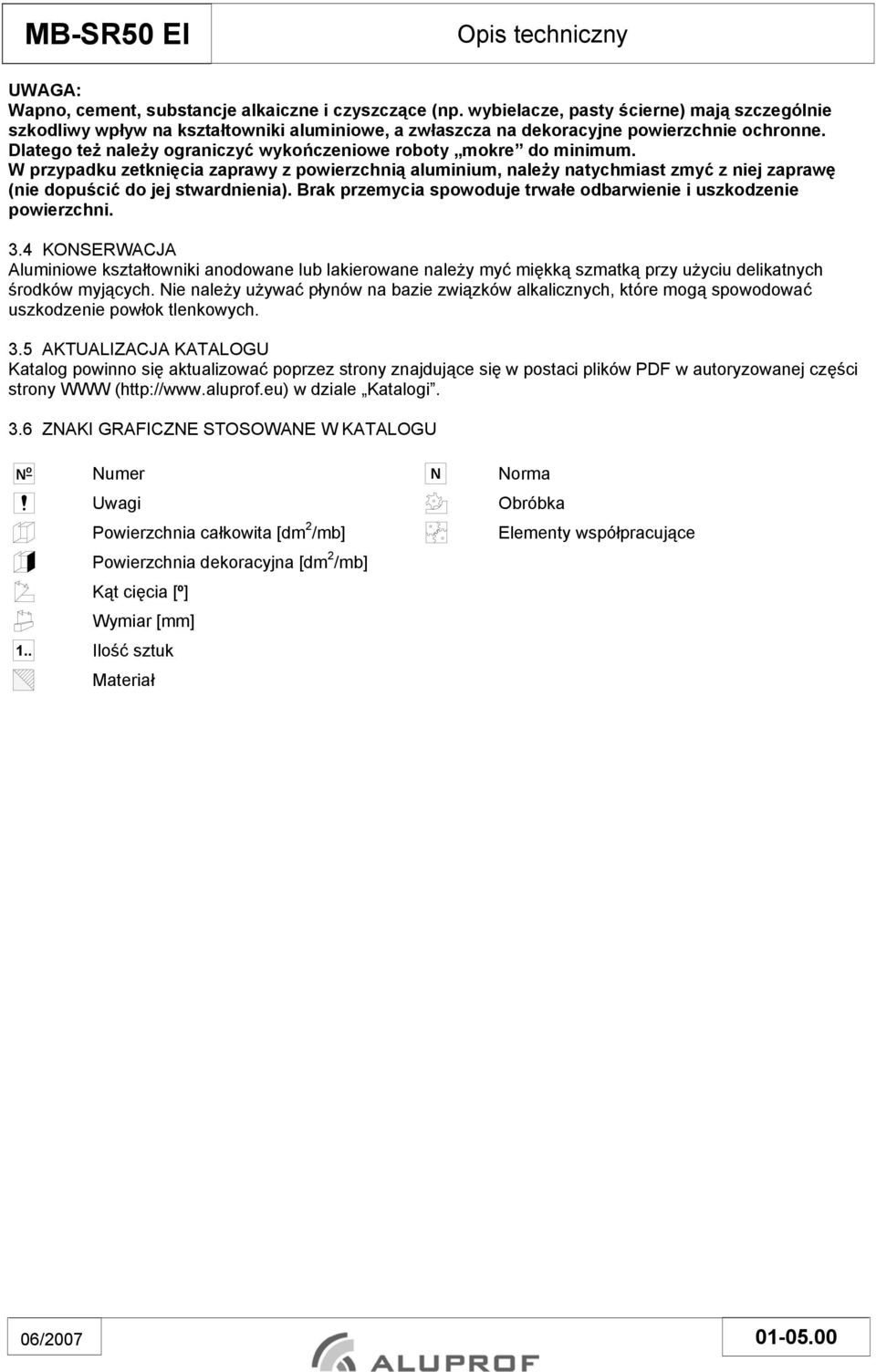

8 MB-SR50 EI Opis techniczny UWAGA: Wapno, cement, substancje alkaiczne i czyszczące (np. wybielacze, pasty ścierne) mają szczególnie szkodliwy wpływ na kształtowniki aluminiowe, a zwłaszcza na dekoracyjne powierzchnie ochronne. Dlatego też należy ograniczyć wykończeniowe roboty mokre do minimum. W przypadku zetknięcia zaprawy z powierzchnią aluminium, należy natychmiast zmyć z niej zaprawę (nie dopuścić do jej stwardnienia). Brak przemycia spowoduje trwałe odbarwienie i uszkodzenie powierzchni. 3.4 KONSERWACJA Aluminiowe kształtowniki anodowane lub lakierowane należy myć miękką szmatką przy użyciu delikatnych środków myjących. Nie należy używać płynów na bazie związków alkalicznych, które mogą spowodować uszkodzenie powłok tlenkowych. 3.5 AKTUALIZACJA KATALOGU Katalog powinno się aktualizować poprzez strony znajdujące się w postaci plików PDF w autoryzowanej części strony WWW ( w dziale Katalogi. 3.6 ZNAKI GRAFICZNE STOSOWANE W KATALOGU N o Numer N Norma Uwagi Powierzchnia całkowita [dm 2 /mb] Powierzchnia dekoracyjna [dm 2 /mb] Kąt cięcia [º] Wymiar [mm] 1.. Ilość sztuk Materiał Obróbka Elementy współpracujące 06/

9

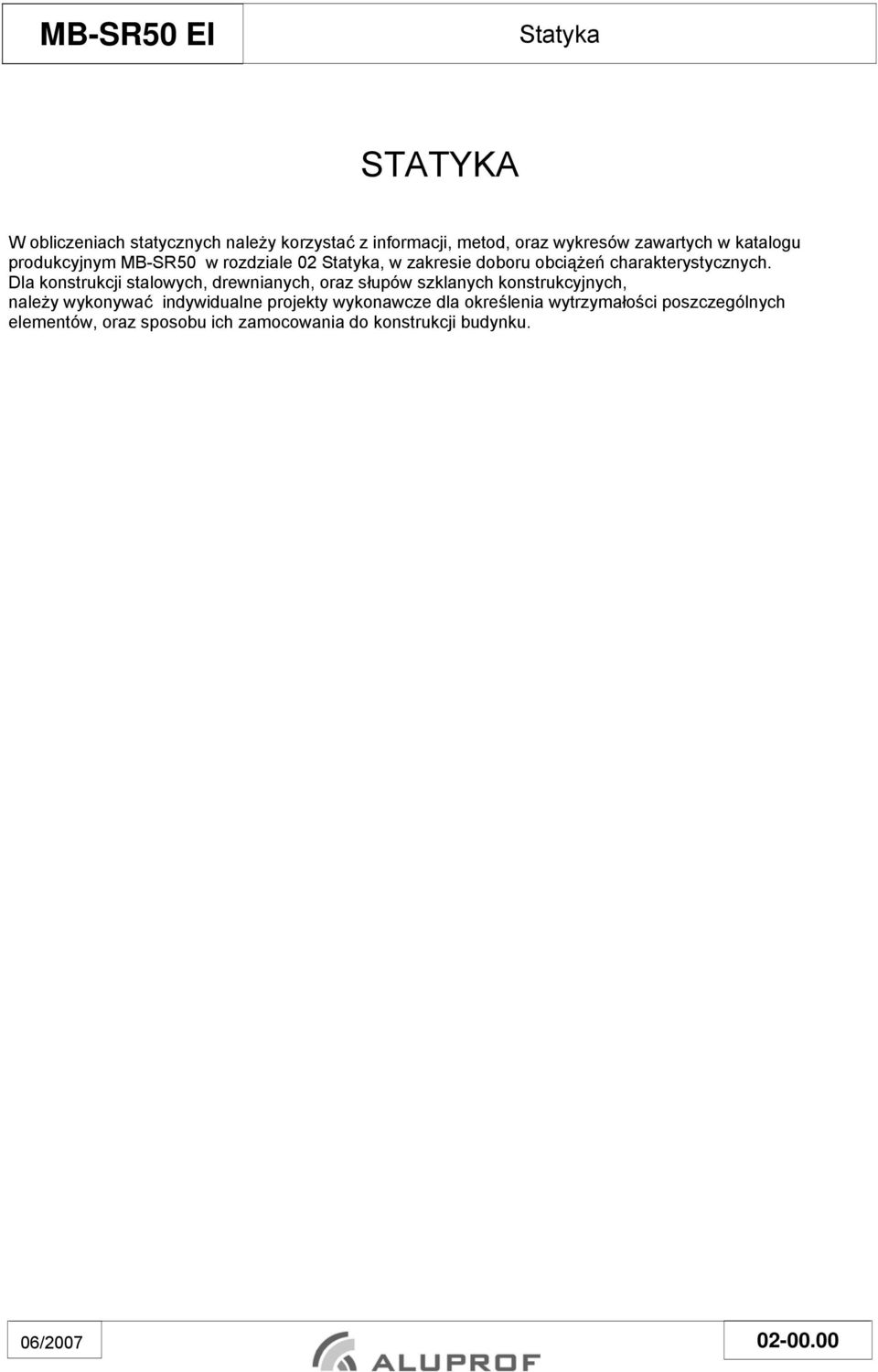

10 MB-SR50 EI Statyka STATYKA W obliczeniach statycznych należy korzystać z informacji, metod, oraz wykresów zawartych w katalogu produkcyjnym MB-SR50 w rozdziale 02 Statyka, w zakresie doboru obciążeń charakterystycznych. Dla konstrukcji stalowych, drewnianych, oraz słupów szklanych konstrukcyjnych, należy wykonywać indywidualne projekty wykonawcze dla określenia wytrzymałości poszczególnych elementów, oraz sposobu ich zamocowania do konstrukcji budynku. 06/

11

12

13

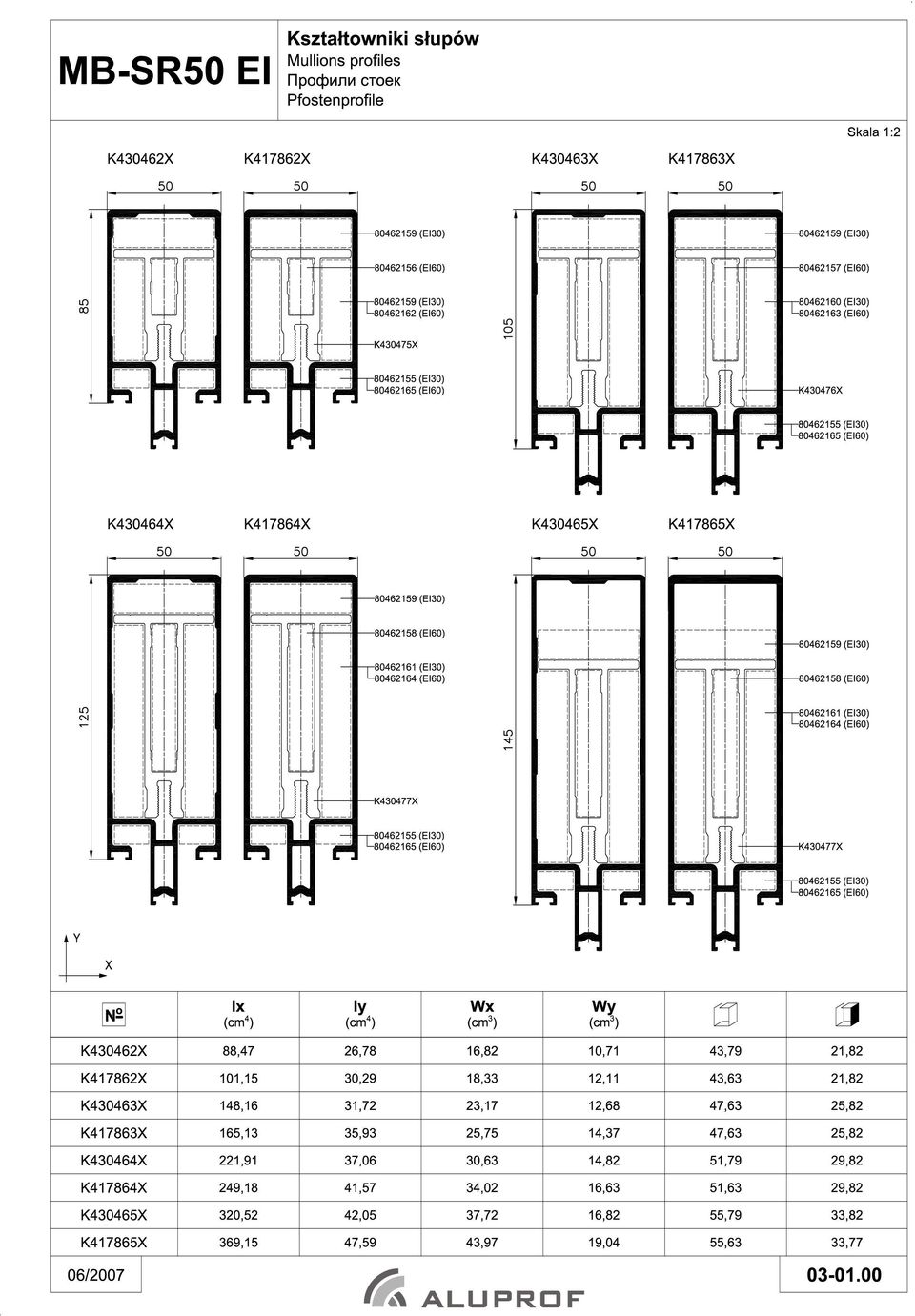

14

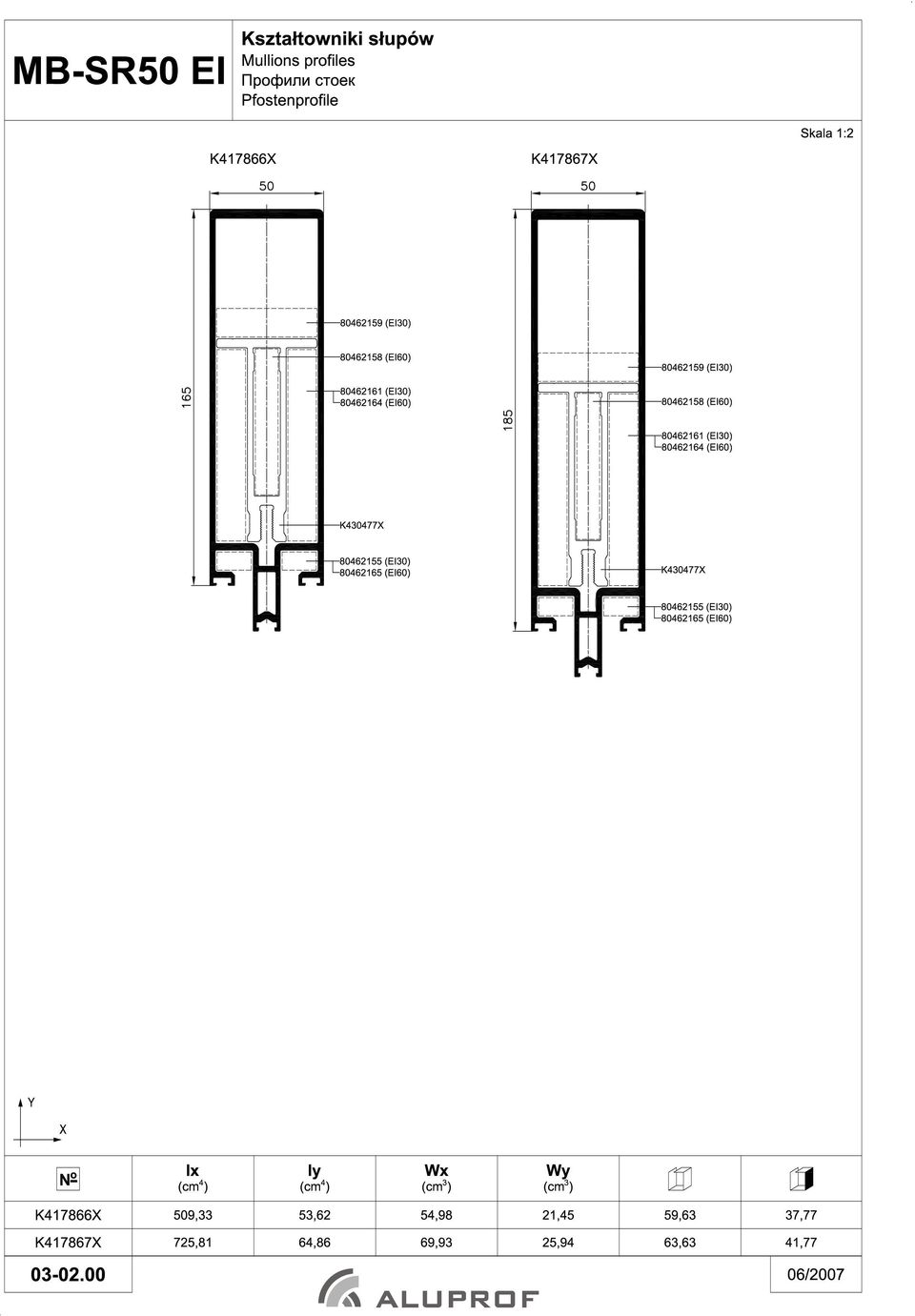

15

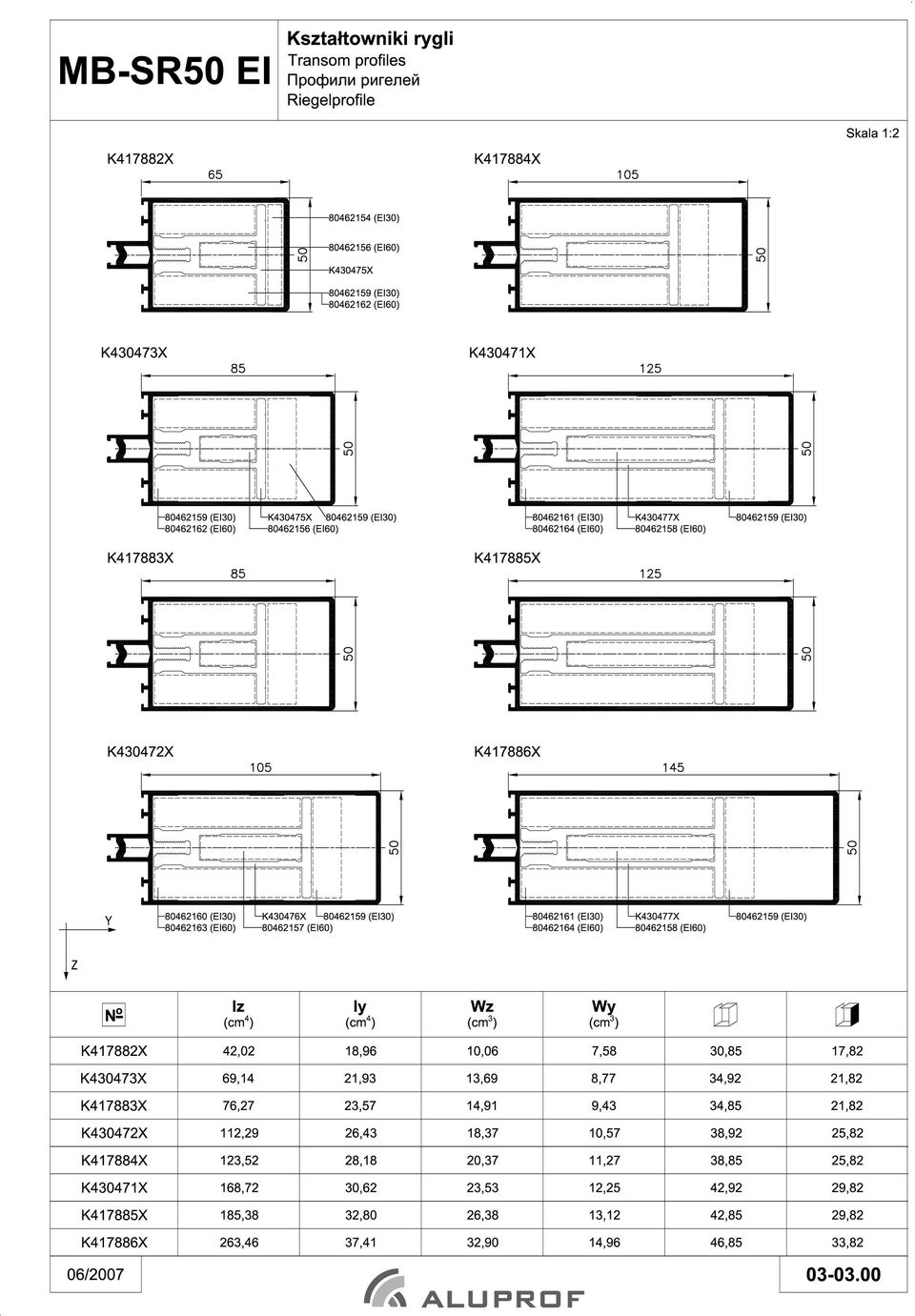

16

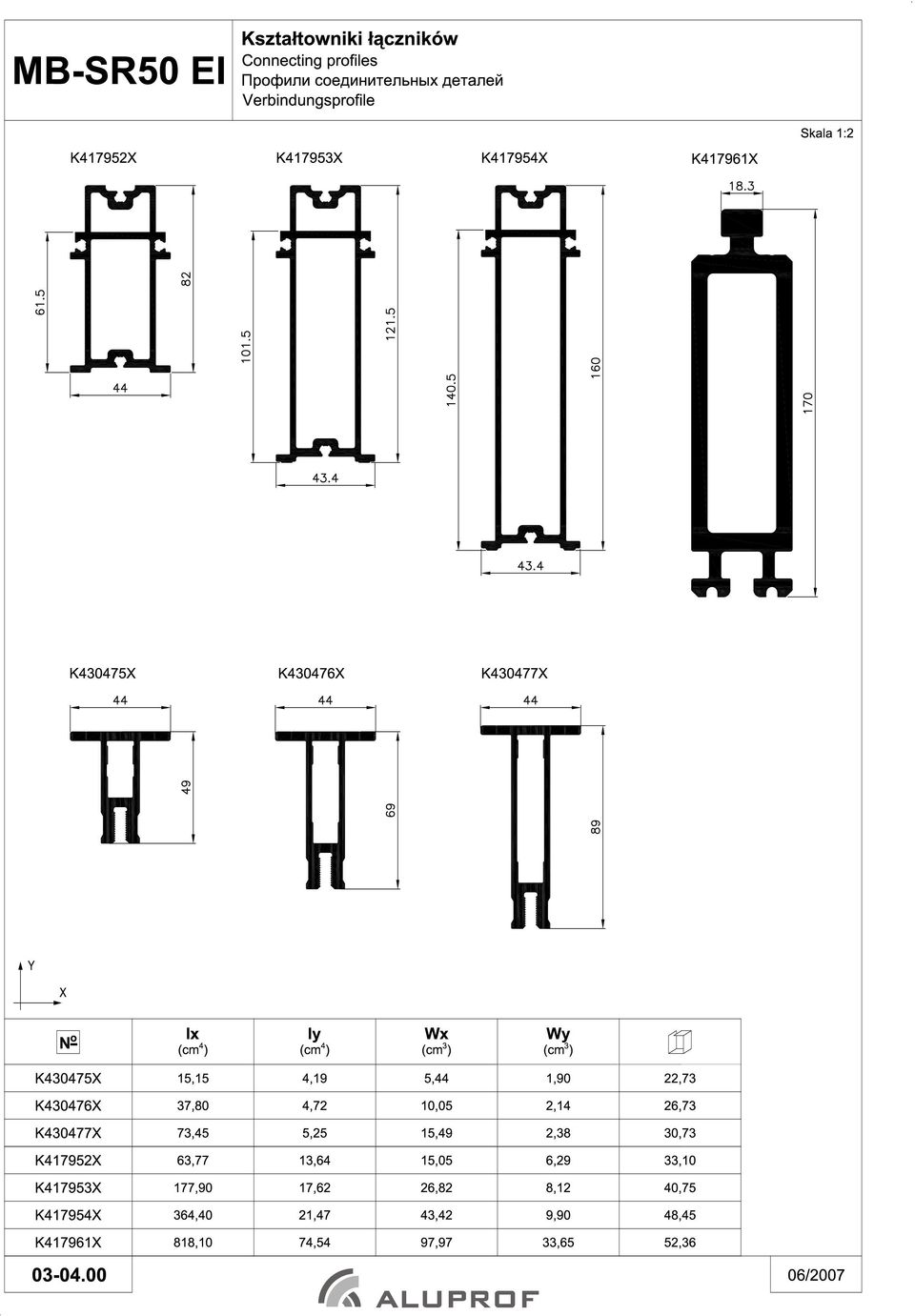

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132
