1 Załącznik nr 1 Nr sprawy : ZDW-DN ZMW/12/2012 Opis Przedmiotu Zamówienia I. Nazwa zamówienia Opracowanie dokumentacji projektowo - kosztorysowej budowy budynku administracyjno - socjalnego wraz z infrastrukturą w miejscowości Czarny Dunajec dla potrzeb Obwodu Drogowego. II. Adres obiektu: Czarny Dunajec ul. Kolejowa Dz. nr ewid. 400/32; 400/34 III. Nazwa i adres zamawiającego: Zarząd Dróg Wojewódzkich w Krakowie Kraków, ul. Głowackiego 56. IV. Nazwa i Kod wg słownika CPV: Lp Kod Nazwa Usługi inżynierskie w zakresie projektowania Usługi architektoniczne w zakresie obiektów budowlanych Architektoniczne usługi zagospodarowania terenu V. Osoby opracowujące OPZ: Kazimierz Brach Robert Noceń VI. Spis zawartości programu funkcjonalno-użytkowego: 1. Strona tytułowa 2. Spis zawartości programu 3. Część opisowa 4. Część informacyjna Kraków - maj

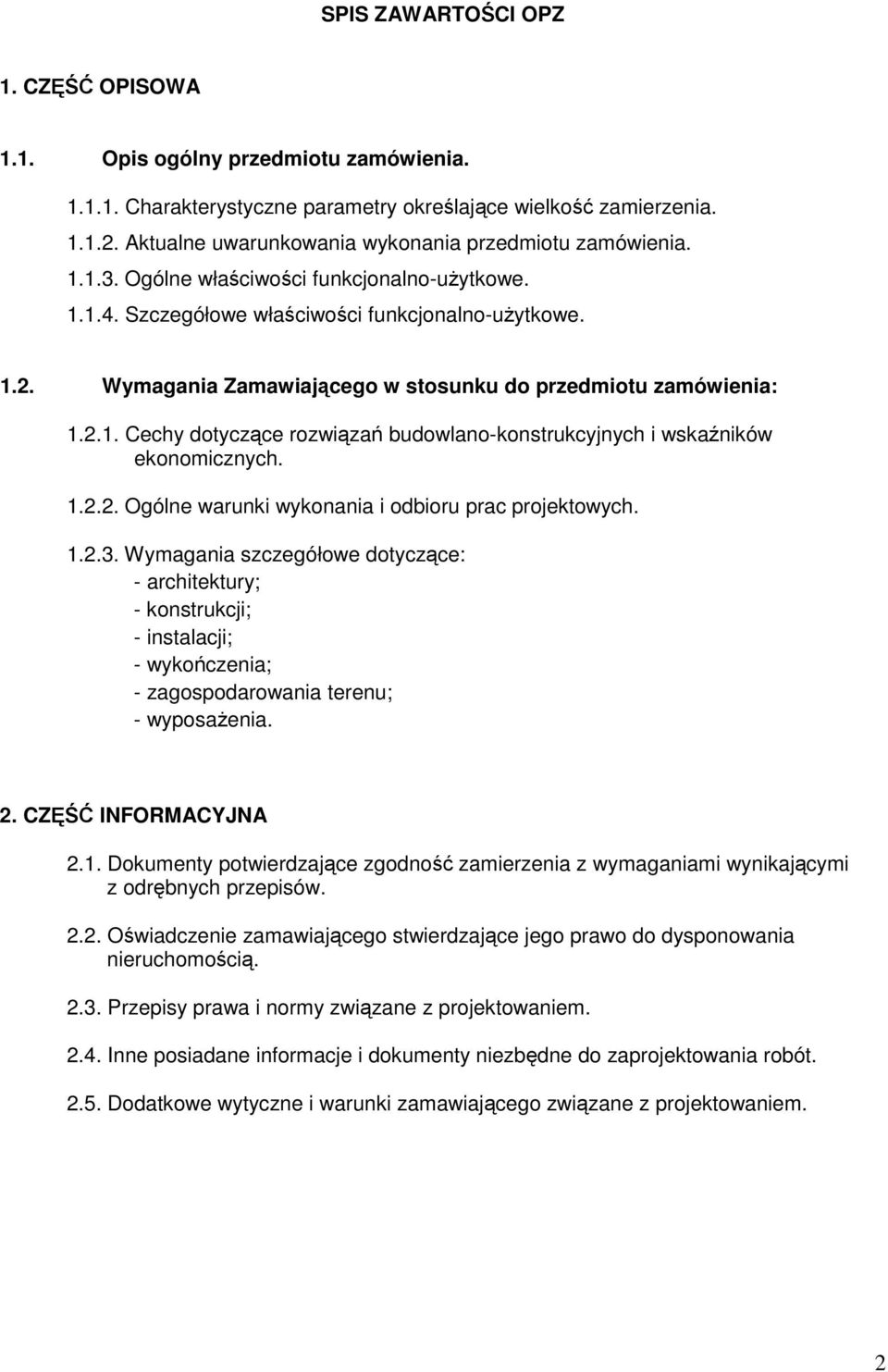

2 SPIS ZAWARTOŚCI OPZ 1. CZĘŚĆ OPISOWA 1.1. Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość zamierzenia Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Szczegółowe właściwości funkcjonalno-użytkowe Wymagania Zamawiającego w stosunku do przedmiotu zamówienia: Cechy dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Ogólne warunki wykonania i odbioru prac projektowych Wymagania szczegółowe dotyczące: - architektury; - konstrukcji; - instalacji; - wykończenia; - zagospodarowania terenu; - wyposażenia. 2. CZĘŚĆ INFORMACYJNA 2.1. Dokumenty potwierdzające zgodność zamierzenia z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością Przepisy prawa i normy związane z projektowaniem Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót Dodatkowe wytyczne i warunki zamawiającego związane z projektowaniem. 2

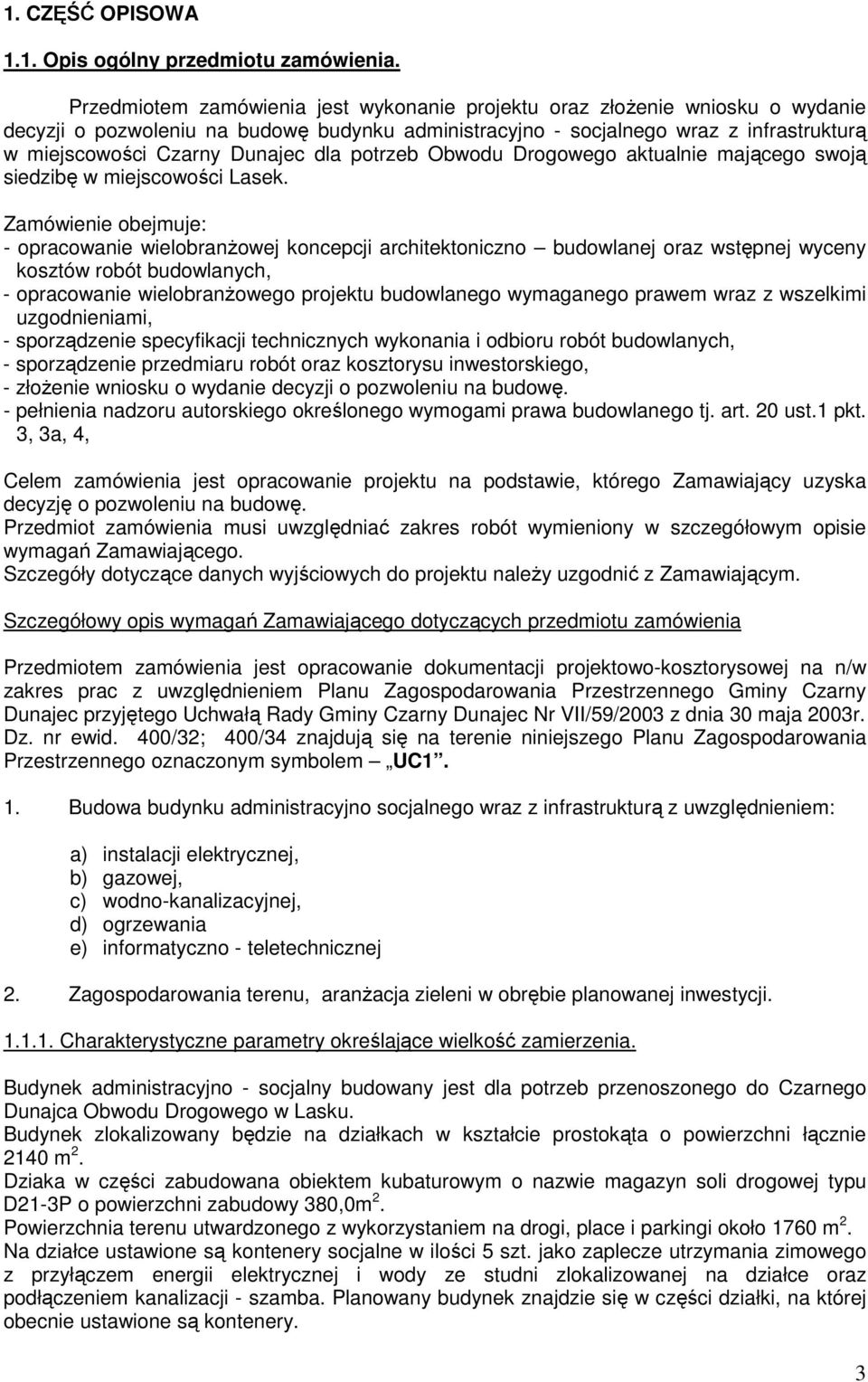

3 1. CZĘŚĆ OPISOWA 1.1. Opis ogólny przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie projektu oraz złożenie wniosku o wydanie decyzji o pozwoleniu na budowę budynku administracyjno - socjalnego wraz z infrastrukturą w miejscowości Czarny Dunajec dla potrzeb Obwodu Drogowego aktualnie mającego swoją siedzibę w miejscowości Lasek. Zamówienie obejmuje: - opracowanie wielobranżowej koncepcji architektoniczno budowlanej oraz wstępnej wyceny kosztów robót budowlanych, - opracowanie wielobranżowego projektu budowlanego wymaganego prawem wraz z wszelkimi uzgodnieniami, - sporządzenie specyfikacji technicznych wykonania i odbioru robót budowlanych, - sporządzenie przedmiaru robót oraz kosztorysu inwestorskiego, - złożenie wniosku o wydanie decyzji o pozwoleniu na budowę. - pełnienia nadzoru autorskiego określonego wymogami prawa budowlanego tj. art. 20 ust.1 pkt. 3, 3a, 4, Celem zamówienia jest opracowanie projektu na podstawie, którego Zamawiający uzyska decyzję o pozwoleniu na budowę. Przedmiot zamówienia musi uwzględniać zakres robót wymieniony w szczegółowym opisie wymagań Zamawiającego. Szczegóły dotyczące danych wyjściowych do projektu należy uzgodnić z Zamawiającym. Szczegółowy opis wymagań Zamawiającego dotyczących przedmiotu zamówienia Przedmiotem zamówienia jest opracowanie dokumentacji projektowo-kosztorysowej na n/w zakres prac z uwzględnieniem Planu Zagospodarowania Przestrzennego Gminy Czarny Dunajec przyjętego Uchwałą Rady Gminy Czarny Dunajec Nr VII/59/2003 z dnia 30 maja 2003r. Dz. nr ewid. 400/32; 400/34 znajdują się na terenie niniejszego Planu Zagospodarowania Przestrzennego oznaczonym symbolem UC1. 1. Budowa budynku administracyjno socjalnego wraz z infrastrukturą z uwzględnieniem: a) instalacji elektrycznej, b) gazowej, c) wodno-kanalizacyjnej, d) ogrzewania e) informatyczno - teletechnicznej 2. Zagospodarowania terenu, aranżacja zieleni w obrębie planowanej inwestycji Charakterystyczne parametry określające wielkość zamierzenia. Budynek administracyjno - socjalny budowany jest dla potrzeb przenoszonego do Czarnego Dunajca Obwodu Drogowego w Lasku. Budynek zlokalizowany będzie na działkach w kształcie prostokąta o powierzchni łącznie 2140 m 2. Dziaka w części zabudowana obiektem kubaturowym o nazwie magazyn soli drogowej typu D21-3P o powierzchni zabudowy 380,0m 2. Powierzchnia terenu utwardzonego z wykorzystaniem na drogi, place i parkingi około 1760 m 2. Na działce ustawione są kontenery socjalne w ilości 5 szt. jako zaplecze utrzymania zimowego z przyłączem energii elektrycznej i wody ze studni zlokalizowanej na działce oraz podłączeniem kanalizacji - szamba. Planowany budynek znajdzie się w części działki, na której obecnie ustawione są kontenery. 3

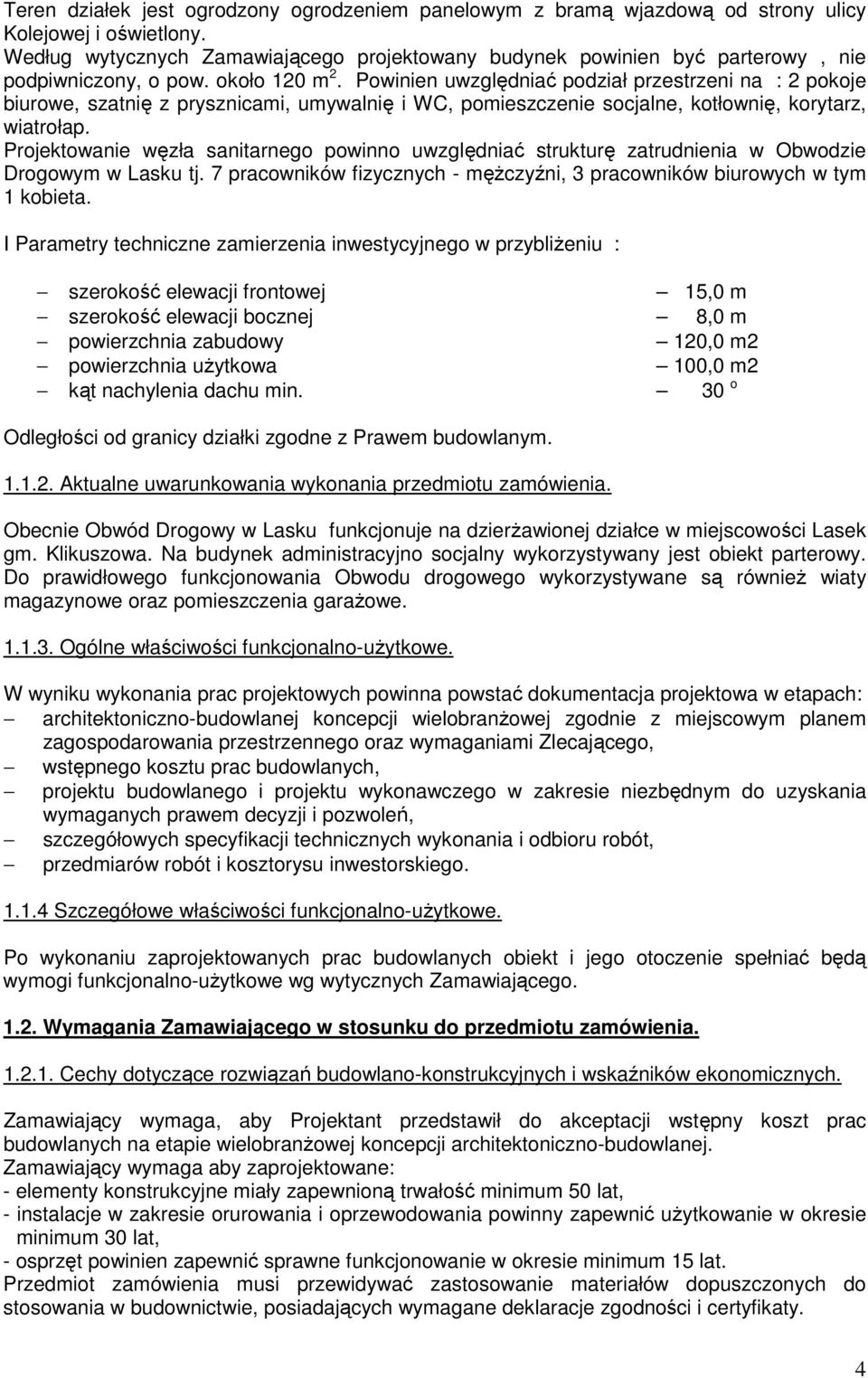

4 Teren działek jest ogrodzony ogrodzeniem panelowym z bramą wjazdową od strony ulicy Kolejowej i oświetlony. Według wytycznych Zamawiającego projektowany budynek powinien być parterowy, nie podpiwniczony, o pow. około 120 m 2. Powinien uwzględniać podział przestrzeni na : 2 pokoje biurowe, szatnię z prysznicami, umywalnię i WC, pomieszczenie socjalne, kotłownię, korytarz, wiatrołap. Projektowanie węzła sanitarnego powinno uwzględniać strukturę zatrudnienia w Obwodzie Drogowym w Lasku tj. 7 pracowników fizycznych - mężczyźni, 3 pracowników biurowych w tym 1 kobieta. I Parametry techniczne zamierzenia inwestycyjnego w przybliżeniu : szerokość elewacji frontowej 15,0 m szerokość elewacji bocznej 8,0 m powierzchnia zabudowy 120,0 m2 powierzchnia użytkowa 100,0 m2 kąt nachylenia dachu min. 30 o Odległości od granicy działki zgodne z Prawem budowlanym Aktualne uwarunkowania wykonania przedmiotu zamówienia. Obecnie Obwód Drogowy w Lasku funkcjonuje na dzierżawionej działce w miejscowości Lasek gm. Klikuszowa. Na budynek administracyjno socjalny wykorzystywany jest obiekt parterowy. Do prawidłowego funkcjonowania Obwodu drogowego wykorzystywane są również wiaty magazynowe oraz pomieszczenia garażowe Ogólne właściwości funkcjonalno-użytkowe. W wyniku wykonania prac projektowych powinna powstać dokumentacja projektowa w etapach: architektoniczno-budowlanej koncepcji wielobranżowej zgodnie z miejscowym planem zagospodarowania przestrzennego oraz wymaganiami Zlecającego, wstępnego kosztu prac budowlanych, projektu budowlanego i projektu wykonawczego w zakresie niezbędnym do uzyskania wymaganych prawem decyzji i pozwoleń, szczegółowych specyfikacji technicznych wykonania i odbioru robót, przedmiarów robót i kosztorysu inwestorskiego Szczegółowe właściwości funkcjonalno-użytkowe. Po wykonaniu zaprojektowanych prac budowlanych obiekt i jego otoczenie spełniać będą wymogi funkcjonalno-użytkowe wg wytycznych Zamawiającego Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Cechy dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych. Zamawiający wymaga, aby Projektant przedstawił do akceptacji wstępny koszt prac budowlanych na etapie wielobranżowej koncepcji architektoniczno-budowlanej. Zamawiający wymaga aby zaprojektowane: - elementy konstrukcyjne miały zapewnioną trwałość minimum 50 lat, - instalacje w zakresie orurowania i oprzewodowania powinny zapewnić użytkowanie w okresie minimum 30 lat, - osprzęt powinien zapewnić sprawne funkcjonowanie w okresie minimum 15 lat. Przedmiot zamówienia musi przewidywać zastosowanie materiałów dopuszczonych do stosowania w budownictwie, posiadających wymagane deklaracje zgodności i certyfikaty. 4

5 Ogólne warunki wykonania i odbioru prac projektowych. Przewiduje się bieżącą kontrolę wykonywanych prac projektowych poprzez: zatwierdzenie przez Zamawiającego wielobranżowej koncepcji architektonicznobudowlanej dla całego zadania ze wstępną wyceną kosztu prac budowlanych, bieżącą kontrolę rozwiązań projektowych ujętych w projekcie budowlanym przed złożeniem wniosku o wydanie pozwolenia na budowę oraz projektów wykonawczych i specyfikacji technicznych wykonania i odbioru robót budowlanych w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy. Dla potrzeb odbioru prac projektowych Zamawiający ustanawia następujące etapy projektowe: projekt wielobranżowej koncepcji architektoniczno-budowlanej wraz ze wstępną wyceną kosztu prac, projekt budowlany (łącznie ze SSTWIORB ) wraz z kompletnym wnioskiem z wymaganymi załącznikami o uzyskanie decyzji o pozwolenie na budowę. Do terminu tego będzie zaliczany także okres od daty wezwania Wykonawcy przez organ administracji publicznej do uzupełnienia wniosku do daty złożenia przez Wykonawcę uzupełniających wniosek dokumentów, kompletna dokumentacja projektowa wraz z potwierdzeniem przez Starostwo Powiatowe w Nowym Targu złożenia wniosku o pozwolenie na budowę. Dla potrzeb rozliczenia prac projektowych Zamawiający ustanawia następujące etapy rozliczeniowe: 80% wynagrodzenia określonego w umowie w terminie 30 dni od złożenia u Zamawiającego kompletnej dokumentacji projektowej wraz z potwierdzeniem przez Starostwo Powiatowe w Nowym Targu złożenia wniosku o pozwolenie na budowę, 20% wynagrodzenia określonego w umowie w terminie 30 dni od otrzymania przez Zamawiającego decyzji o pozwolenie na budowę Wymagania szczegółowe dotyczące: architektury: projekt architektoniczno budowlany nie może naruszać uwarunkowań funkcjonalnoużytkowych, przeznaczenia budynku i Palnu zagospodarowania przestrzennego, konstrukcji: Zamawiający wymaga zaprojektowanie: budynek w technologii tradycyjnej ściany murowane, dach w konstrukcji drewnianej, pokrycie blachą ślusarki drzwiowej aluminiowej, okiennej PCV, instalacji: Zamawiający wymaga aby w opracowaniu projektowym przewidzieć zastosowanie materiałów, urządzeń i wyposażenia dopuszczonych do obrotu oraz stosowania w budownictwie, posiadających certyfikaty lub atesty techniczne, wykończenia: analogicznie jak w przypadku instalacji, zagospodarowania terenu: przy budynku zaprojektować wiatę parkingową 2 stanowiskową lub garaż drogi zaprojektować z asfaltobetonu przy projektowaniu terenów zielonych uwzględnić brak możliwości nasadzeń, 5

6 wyposażenia: przy projektowaniu należy uzgodnić szczegółowo z Zamawiającym typy i rodzaje wyposażenia. 2. CZĘŚĆ INFORMACYJNA 2.1. Dokumenty potwierdzające zgodność zamierzenia z wymaganiami wynikającymi z odrębnych przepisów. Podstawą opracowania programu jest Rozporządzenie Ministra Infrastruktury z dnia 02 września 2004r. ( z późniejszymi zmianami) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- użytkowego Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością. Zamawiający oświadcza, że dysponuje nieruchomością na cele budowlane Przepisy prawne i normy związane z projektowaniem. Podstawy prawne: 1. Ustawa Prawo Budowlane z dnia 7 lipca 1994r. (tekst jednolity Dz.U. z 2006r. Nr 156, poz. 1118, Nr 170, poz. 1217), 2. Ustawa Prawo Zamówień Publicznych z dnia 29 stycznia 2004 r. (tekst jednolity Dz. U. z 2010 r. Nr 113 poz. 759) 3. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 z dn. 15 czerwca 2002 roku) z późn. zmian., 4. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. Nr 202 poz. 2072), 5. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity DZ.U. Z 2003r. Nr 169 poz. 1650), 6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. z 2003r. Nr 121 poz. 1137), 7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 80, poz. 563), 8. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określania metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. Nr 130, poz. 1389), 9. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). 6

7 2.4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót. 1. Zamawiający udostępnia wypis i wyrys z ewidencji gruntów gm. Czarny Dunajec oraz mapę do celów projektowych. W/w materiały Zamawiający przekaże Wykonawcy przed rozpoczęciem prac projektowych Dodatkowe wytyczne i warunki Zamawiającego związane z projektowaniem. Przedmiot zamówienia musi uwzględniać postanowienia ustawy Prawo Zamówień Publicznych w szczególności dotyczące formy i treści dokumentacji projektowej oraz specyfikacji technicznych wykonania i odbioru robót budowlanych. Przedmiot zamówienia musi być opisany bez wskazywania znaków towarowych, patentów lub pochodzenia, chyba, że będzie to uzasadnione specyfiką zamówienia, za pomocą dostatecznie dokładnych określeń, a wskazaniu takiemu towarzyszyć będą wyrazy lub równoważne. Do opisu przedmiotu zamówienia Projektant musi stosować nazwy i kody określone we Wspólnym Słowniku Zamówień (CPV). Dokumentacja projektowo kosztorysowa musi być wykonana w wersji papierowej oraz elektronicznej i winna obejmować: a) w wersji elektronicznej: całość przedmiotu zamówienia, b) w wersji papierowej: wycenę szacunkową (wstępną) wartości robót budowlanych wielobranżową koncepcję architektoniczno budowlaną projekt budowlany projekt wykonawczy szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych przedmiar robót kosztorys inwestorski - 1 egz. - 1 egz. - 5 egz. - 5 egz. - 5 egz. - 2 egz. - 2 egz. Kraków - maj
