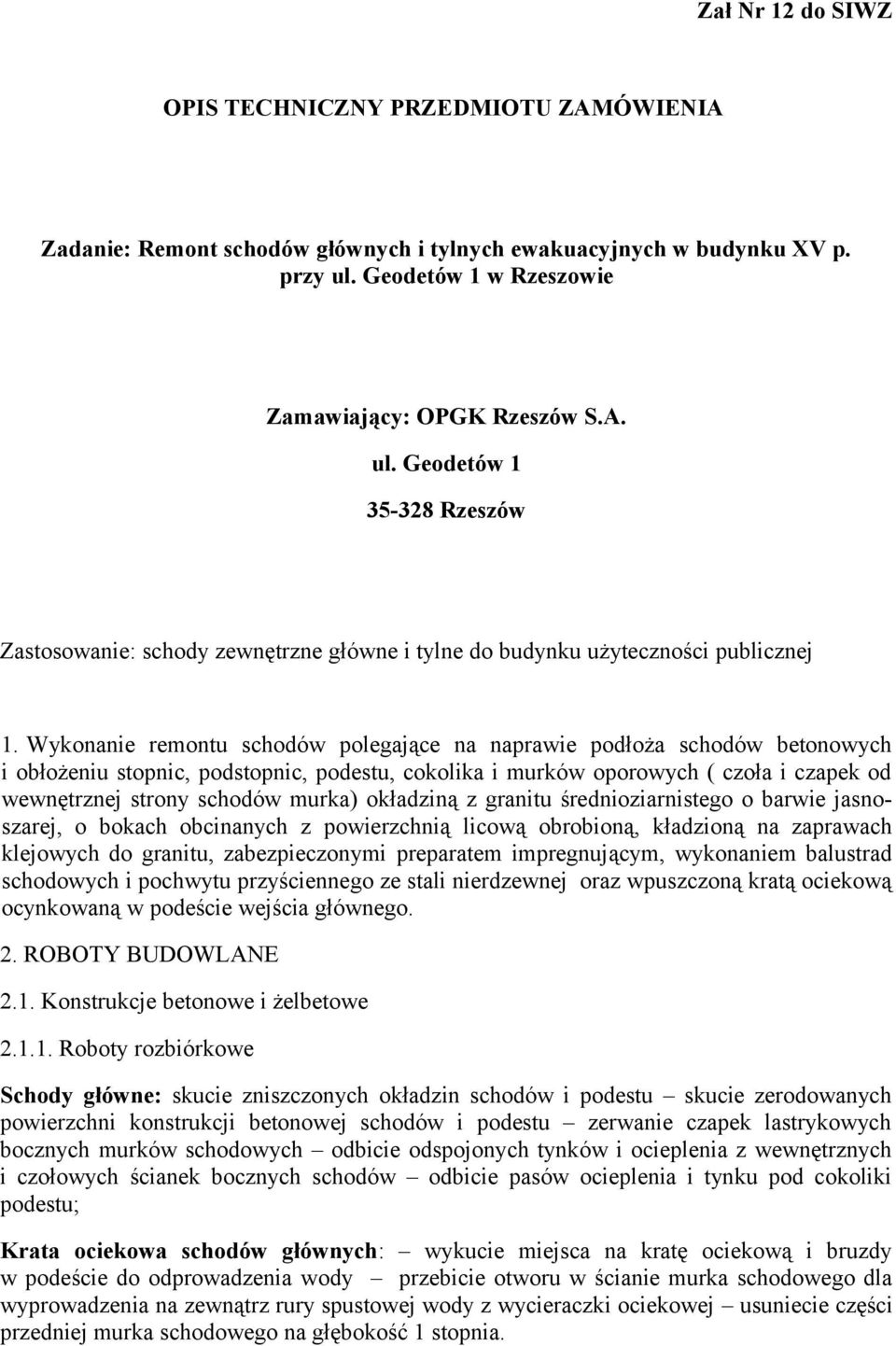

1 Zał Nr 12 do SIWZ OPIS TECHNICZNY PRZEDMIOTU ZAMÓWIENIA Zadanie: Remont schodów głównych i tylnych ewakuacyjnych w budynku XV p. przy ul. Geodetów 1 w Rzeszowie Zamawiający: OPGK Rzeszów S.A. ul. Geodetów Rzeszów Zastosowanie: schody zewnętrzne główne i tylne do budynku użyteczności publicznej 1. Wykonanie remontu schodów polegające na naprawie podłoża schodów betonowych i obłożeniu stopnic, podstopnic, podestu, cokolika i murków oporowych ( czoła i czapek od wewnętrznej strony schodów murka) okładziną z granitu średnioziarnistego o barwie jasnoszarej, o bokach obcinanych z powierzchnią licową obrobioną, kładzioną na zaprawach klejowych do granitu, zabezpieczonymi preparatem impregnującym, wykonaniem balustrad schodowych i pochwytu przyściennego ze stali nierdzewnej oraz wpuszczoną kratą ociekową ocynkowaną w podeście wejścia głównego. 2. ROBOTY BUDOWLANE 2.1. Konstrukcje betonowe i żelbetowe Roboty rozbiórkowe Schody główne: skucie zniszczonych okładzin schodów i podestu skucie zerodowanych powierzchni konstrukcji betonowej schodów i podestu zerwanie czapek lastrykowych bocznych murków schodowych odbicie odspojonych tynków i ocieplenia z wewnętrznych i czołowych ścianek bocznych schodów odbicie pasów ocieplenia i tynku pod cokoliki podestu; Krata ociekowa schodów głównych: wykucie miejsca na kratę ociekową i bruzdy w podeście do odprowadzenia wody przebicie otworu w ścianie murka schodowego dla wyprowadzenia na zewnątrz rury spustowej wody z wycieraczki ociekowej usuniecie części przedniej murka schodowego na głębokość 1 stopnia.

Wykonanie remontu schodów polegające na naprawie podłoża schodów betonowych i obłożeniu stopnic, podstopnic, podestu, cokolika i murków oporowych ( czoła i czapek od wewnętrznej strony schodów murka)

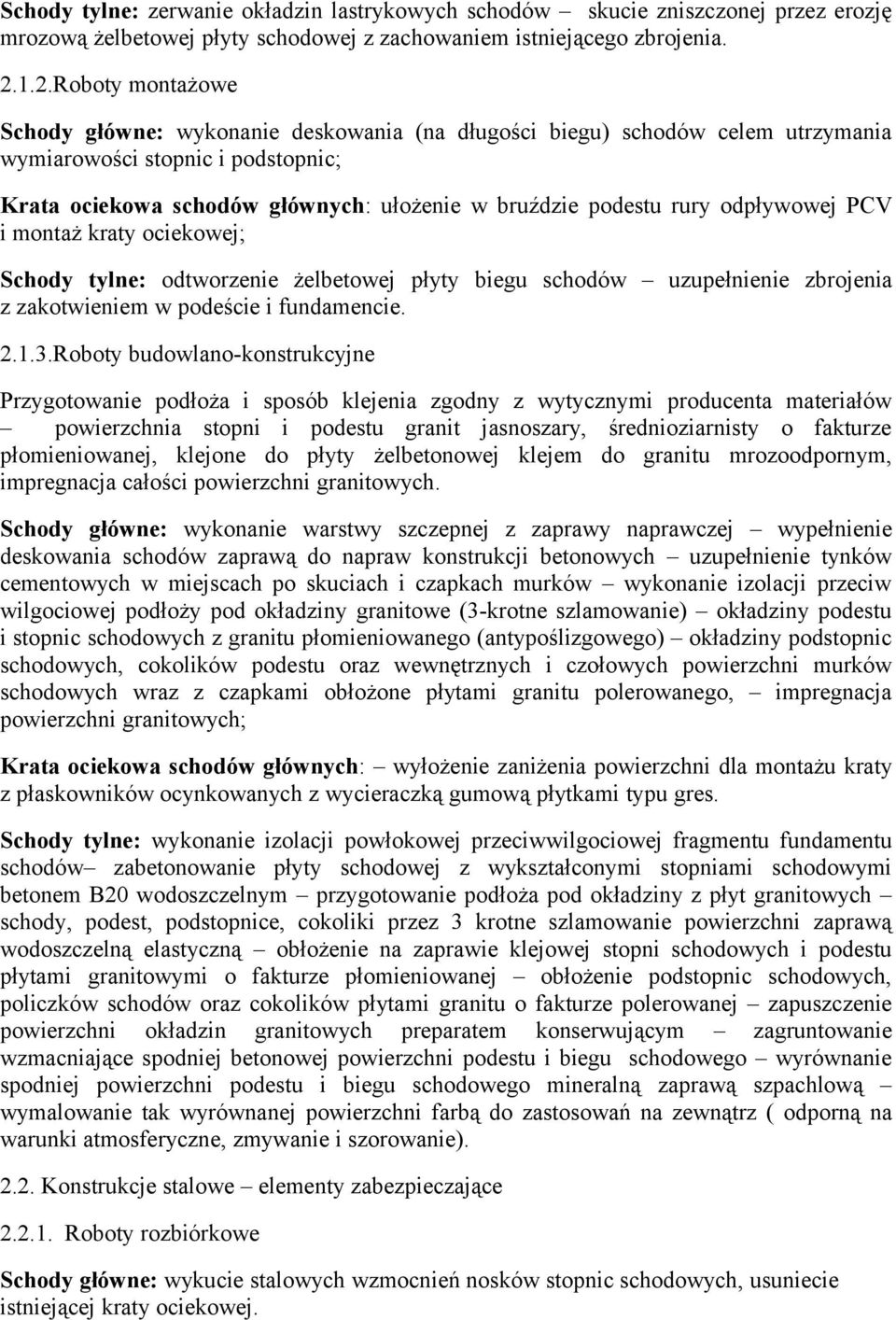

2 Schody tylne: zerwanie okładzin lastrykowych schodów skucie zniszczonej przez erozję mrozową żelbetowej płyty schodowej z zachowaniem istniejącego zbrojenia Roboty montażowe Schody główne: wykonanie deskowania (na długości biegu) schodów celem utrzymania wymiarowości stopnic i podstopnic; Krata ociekowa schodów głównych: ułożenie w bruździe podestu rury odpływowej PCV i montaż kraty ociekowej; Schody tylne: odtworzenie żelbetowej płyty biegu schodów uzupełnienie zbrojenia z zakotwieniem w podeście i fundamencie Roboty budowlano-konstrukcyjne Przygotowanie podłoża i sposób klejenia zgodny z wytycznymi producenta materiałów powierzchnia stopni i podestu granit jasnoszary, średnioziarnisty o fakturze płomieniowanej, klejone do płyty żelbetonowej klejem do granitu mrozoodpornym, impregnacja całości powierzchni granitowych. Schody główne: wykonanie warstwy szczepnej z zaprawy naprawczej wypełnienie deskowania schodów zaprawą do napraw konstrukcji betonowych uzupełnienie tynków cementowych w miejscach po skuciach i czapkach murków wykonanie izolacji przeciw wilgociowej podłoży pod okładziny granitowe (3-krotne szlamowanie) okładziny podestu i stopnic schodowych z granitu płomieniowanego (antypoślizgowego) okładziny podstopnic schodowych, cokolików podestu oraz wewnętrznych i czołowych powierzchni murków schodowych wraz z czapkami obłożone płytami granitu polerowanego, impregnacja powierzchni granitowych; Krata ociekowa schodów głównych: wyłożenie zaniżenia powierzchni dla montażu kraty z płaskowników ocynkowanych z wycieraczką gumową płytkami typu gres. Schody tylne: wykonanie izolacji powłokowej przeciwwilgociowej fragmentu fundamentu schodów zabetonowanie płyty schodowej z wykształconymi stopniami schodowymi betonem B20 wodoszczelnym przygotowanie podłoża pod okładziny z płyt granitowych schody, podest, podstopnice, cokoliki przez 3 krotne szlamowanie powierzchni zaprawą wodoszczelną elastyczną obłożenie na zaprawie klejowej stopni schodowych i podestu płytami granitowymi o fakturze płomieniowanej obłożenie podstopnic schodowych, policzków schodów oraz cokolików płytami granitu o fakturze polerowanej zapuszczenie powierzchni okładzin granitowych preparatem konserwującym zagruntowanie wzmacniające spodniej betonowej powierzchni podestu i biegu schodowego wyrównanie spodniej powierzchni podestu i biegu schodowego mineralną zaprawą szpachlową wymalowanie tak wyrównanej powierzchni farbą do zastosowań na zewnątrz ( odporną na warunki atmosferyczne, zmywanie i szorowanie) Konstrukcje stalowe elementy zabezpieczające Roboty rozbiórkowe Schody główne: wykucie stalowych wzmocnień nosków stopnic schodowych, usuniecie istniejącej kraty ociekowej.

rury odpływowej PCV i montaż kraty ociekowej; Schody tylne: odtworzenie żelbetowej płyty biegu schodów uzupełnienie zbrojenia z zakotwieniem w podeście i fundamencie. 2.1.3.

Schody tylne: demontaż balustrady stalowej z bramką do rozładunku z pozostawieniem daszku. 2.

3 Schody tylne: demontaż balustrady stalowej z bramką do rozładunku z pozostawieniem daszku Roboty konstrukcyjno-montażowe Balustrady wejścia głównego: -Montaż balustrady schodowej umieszczona po środku schodów: ze stali nierdzewnej z pochwytem ciągłym, wykonanej ze stali nierdzewnej, rura Ø 48,7-52mm, słupki pionowe: 2 rzędy (szerokość około 0,4m) po 3 słupki na długości biegu, z poręczą pojedynczą poprowadzona po obwodzie słupków, wykończenie: powierzchnia polerowana, słupki kotwione w spocznikach, poręcz przedłużona w stosunku do biegu w sposób umożliwiający bezpieczne użytkowanie, z zaokrągłym pochwytem prowadzonym po zewnętrznej stronie słupków. -Montaż pochwytu przyściennego: poręcz pojedyncza mocowana do murka schodowego na długości biegu 1 szt. Odwodnienie ocieku podestu wejścia głównego: umieszczona przed drzwiami wpuszczona w podłoże wycieraczka gumowa wsparta na ocynkowanej kracie z płaskowników kierująca wodę na zewnątrz budynku przy elewacji, wycieraczka gumowa z kratą na szerokość otworu drzwiowego, krata stalowa z płaskowników ocynkowanych, gumowa wycieraczka (rombowa, typu plaster miodu lub podobna) grubości ok. 2cm. Balustrada wejścia tylnego: montaż balustrady schodowej ze stali nierdzewnej i bramką dwustronną otwieraną na zewnątrz szerokości około 2,4m - wykonana ze stali nierdzewnej, rura 48,7-52mm - balustrada wyposażona w pręty zabezpieczające pionowe o średnicy 1214mm na całej długości podestu wraz z bramką i schodami - wykończenie: powierzchnia polerowana Dokumentacja fotograficzna Schody frontowe stan istniejący fot. 1 Schody główne widok podestu z kratą, stopnie i murek oporowy schodów.

rura Ø 48,7-52mm, słupki pionowe: 2 rzędy (szerokość około 0,4m) po 3 słupki na długości biegu, z poręczą pojedynczą poprowadzona po obwodzie słupków, wykończenie: powierzchnia polerowana, słupki

4 fot. 2. Schody główne widok prawy fot. 3. Schody główne widok lewy

5 fot. 3. Schody główne uszkodzenia elementów schodów Schody tylne - stan istniejący fot.5. Schody tylne

6 fot.6. Schody tylne balustrada z bramką fot.7. Schody tylne

7 2.3.3.Schody przednie planowane rozmieszczenie kraty ociekowej i element murka planowany do usunięcia. fot.6. Schody przednie planowana krata ociekowa z wycieraczką (wym około 1,5 x 2m)

8 fot.7. Schody frontowe planowane usunięcie części murka oporowego na szer. 1 stopnia (tylko w 1 murku) 3. Materiały: 3.1. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST wymagania ogólne Rodzaje materiałów: Głównymi materiałami stosowanymi do wykonania remontu schodów objętych niniejszą specyfikacją techniczną są: okładziny schodów- granit, balustrady- stal nierdzewna. Parametry fizyko-mechaniczne materiałów granit: Płyty gat I Gęstość kg/m3 Nasiąkliwość 0,1-0,3% wagowo wg EN13755 Wytrzymałość na zginanie 12,8-15 MPa Wytrzymałość na ściskanie MPa Mrozoodporność po 48 cyklach 0,02-0,03% obj Odporność na ścieranie mm3 wg EN14157 Stal nierdzewna gatunek 304 lub równoważny Faktury obróbcze i wymiary STOPNICA granit Schody główne Wymiary: Długość: cm Grubość: 3cm Stopnica typu prostego - nosek polerowany, lekko sfazowany. Powierzchnia licowa stopnicy: antypoślizgowa płomieniowana Schody tylne Wymiary: Długość: cm Grubość: 3cm

Rodzaje materiałów: Głównymi materiałami stosowanymi do wykonania remontu schodów objętych niniejszą specyfikacją techniczną są: okładziny schodów- granit, balustrady- stal nierdzewna.

9 Stopnica typu prostego - nosek polerowany lekko sfazowany. Powierzchnia licowa stopnicy: antypoślizgowa płomieniowana Podstopnica granit Wymiary: Długość: dostosowana do długości elementów stopnicy schodów głównych i tylnych Szerokość: ok. 11cm Grubość: 1,2-1,5 cm Powierzchnia licowa podstopnicy polerowana Podest - płyty granitowe Długość: 60cm Szerokość: 60cm i 30cm Grubość: 3cm schody główne i tylne faktura płyt podestu: płomieniowana Elementy zabezpieczające - cokolik i przód murku schodowego do wysokości czapki - płyty granitowe - powierzchnia licowa polerowana Wymiary: Długość: 30-60cm Szerokość: 30-60cm Grubość: 1,2-1,5cm - cokolik podestu płyta granitowe - powierzchnia licowa polerowana, Długość: dostosowana do wymiarów płyt podestu Szerokość (wysokość) ść): 15cm Grubość: 1,2-1,5 cm - czapki - płyta granitowe - powierzchnia licowa polerowana, nosek prosty polerowany lekko sfazowany. Wymiary: Długość: cm ( wszystkie elementy o jednakowym wymiarze) Grubość: 5cm Stal nierdzewna

2.4. Elementy zabezpieczające - cokolik i przód murku schodowego do wysokości czapki - płyty granitowe - powierzchnia licowa polerowana Wymiary: Długość: 30-60cm Szerokość: 30-60cm Grubość: 1,2-1,5cm

10 gatunek stali 304 lub równoważny wymiary: rura Ø 48,7-52 x 1,4-2,1mm, wymiary: pręty okrągłe Ø 12-14mm wykończenie: powierzchnia szlifowana Inne -krata ociekowa płaskownik 30x2mm lub płaskownik z prętem żebrowanym skrętnym ocynkowany np. typu Wema lub o podobnych właściwościach. Wymiar kraty ociekowej dostosowany do wymiaru wkładu gumowego ( około 1,5 x 2m) -wycieraczka : wkład gumowy, wymiar standardowy np. 2szt 1,5x1m, kolor czarny, grubości 2-2,5cm,

6 Inne -krata ociekowa płaskownik 30x2mm lub płaskownik z prętem żebrowanym skrętnym ocynkowany np.
