1 Usługi Projektowo Budowlane Projekt Technika ul. Skibińskiego 13; Kielce tel ; INWESTOR: Komenda Miejska Państwowej Straży Pożarnej w Krakowie ul. Westerplatte Kraków NAZWA OBIEKTU BUDOWLANEGO: Termomodernizacja budynku Jednostki Ratowniczo - Gaśniczej NR2 w Krakowie NA DZIAŁCE NR EWID 371,372,373,374,375,303 OBRĘB 30, GM. KRAKÓW. Kod: PT-PB 175 PROJEKT BUDOWLANY INSTALACJE ELEKTRYCZNE ADRES INWESTYCJI: MIEJSCOWOŚĆ: KRAKÓW, jedn. ewid Podgórze DZIAŁKA NR EWID. 371,371,373,374,375,303 OBRĘB: 30 GMINA: Kraków POWIAT: Krakowski WOJEWÓDZTWO: Małopolskie ZESPÓŁ PROJEKTANTÓW Branża Funkcja Imię i Nazwisko Uprawnienia budowlane Data Podpis Instalacja elektryczna Projektant: mgr inż. Andrzej Zieliński Kl-196/ Kielce, czerwiec 2015 Projektowanie i Obsługa Inwestycji Budowlanych Pełna oferta oraz szczegóły dot. projektów na stronie tel biuro@projekt-technika.pl

2 CZĘŚĆ ELEKTRYCZNA ZAWARTOŚĆ OPRACOWANIA: I. CZĘŚĆ OPISOWA OPIS TECHNICZNY WRAZ Z OBLICZENIAMI II. CZĘŚĆ RYSUNKOWA: Lp Nazwa rysunku: Skala: Numer: 1 Plan instalacji oświetleniowej JR-G nr 2 rzut piwnic 1:100 E-1 2 Plan instalacji oświetleniowej - JR-G nr 2 rzut parteru 1:100 E-2 3 Plan instalacji oświetleniowej - JR-G nr 2 rzut piętra 1:100 E-3

3 I CZĘŚĆ OPISOWA I.1 OPIS TECHNICZNY Spis treści: 1. DANE OGÓLNE Nazwa i adres inwestycji 3 2. PRZEDMIOT OPRACOWANIA 3 3. ZAKRES OPRACOWANIA 3 4. DANE WYJŚCIOWE 3 5. OŚWIETLENIE WEWNĘTRZNE 4 6. OCHRONA PRZECIWPORAŻENIOWA 4 7. UWAGI KOŃCOWE 4 8. ZESTAWIENIE OPRAW 5 9. OBLICZENIA TECHNICZNE Wyliczenie gęstości mocy opraw dla Budynków 5 JR-G NR SPECYFIKACJA TECHNICZNA NR NP_01130_2015: 6

4 1. DANE OGÓLNE Nazwa i adres inwestycji TERMOMODERNIZACJA BUDYNKÓW JEDNOSTKI RATOWNICZO-GAŚNICZEJ NR 2 W KRAKOWIE 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wymiany opraw oświetleniowych ze źródłem światła żarowym i świetlówkowym na oprawy typu LED wydajne energetycznie. Podstawa opracowania Opracowanie wykonano na podstawie: - zamówienia Inwestora - audytu oświetlenia wewnętrznego budynków komendy miejskiej PSP w Krakowie - inwentaryzacji budowlanej - obowiązujących norm i przepisów: PN-IEC Instalacje elektryczne w obiektach budowlanych wszystkie zeszyty PN-EN Oświetlenie miejsc pracy PN-EN 15193:2010 Charakterystyka energetyczna budynków, wymagania energetyczne dotyczące oświetlenia 3. ZAKRES OPRACOWANIA Opracowanie zawiera: Wykonanie obliczeń Dobór oprawy oświetleniowej 4. DANE WYJŚCIOWE Zgodnie z wytycznymi inwestora projekt obejmuje wymianę opraw oświetleniowych bez zmiany instalacji zasilającej oprawy oraz sterowania oświetleniem. W związku z powyższym dokonano inwentaryzacji punktów oświetleniowych jako niezbędne do zaprojektowania w to miejsce nowych opraw oświetleniowych efektywnych energetycznie. Celem takiego działania jest zmniejszenie energii elektrycznej na potrzeby oświetlenia. Przy doborze nowych opraw kierowano się następującymi kryteriami: 1. Ze względu na właściwości oświetlenia (natężenie oświetlenia, olśnienie, wygląd barwy, oddawania barwy, efektywność energetyczną). 2. Ze względu na zielone zamówienia GPP (klasa efektywności energetycznej, okres trwałości, zawartość rtęci, gęstość mocy oświetlenia).

5 5. OŚWIETLENIE WEWNĘTRZNE Zgodnie z kryteriami dotyczącymi zielonych zamówień publicznych w zakresie oświetlenia wewnętrznego tylko oprawy typu LED spełniają określone kryteria. Dlatego dla przedmiotowego zamówienia dla wszystkich pomieszczeń dobrano oprawy typu LED. Wybór opraw, sposób ich mocowania i szczegółowy opis podano w specyfikacji oraz na poszczególnych rysunkach projektu oświetleniowego. Oprawy montować w miejsce istniejących opraw i zasilić przewodem z istniejącej instalacji. Zdemontowane oprawy przekazać do utylizacji. Dla pomieszczeń technicznych i wilgotnych projektuje się oprawy ze stopniem ochrony IP 65, dla pozostałych pomieszczeń z IP 20. Klasa ochronności przed porażeniem prądem elektrycznym: I lub II. Dla sprawdzenia parametrów oświetlenia w tym natężenia oświetlenia dokonano obliczeń w programie DIALux. Parametry stosowanych opraw oświetleniowych nie mogą być gorsze od podanych w specyfikacji oraz w opisach na planie oświetlenia. 6. OCHRONA PRZECIWPORAŻENIOWA Instalacja elektryczna wewnętrzna nn zgodnie z wytycznymi Inwestora pozostaje bez zmian. Oprawy projektowane posiadają stopień ochronności: I lub II. Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Jako system dodatkowej ochrony przed porażeniem prądem elektrycznym w instalacji nn jest samoczynne wyłączenie zasilania za pomocą wyłączników nadmiarowo prądowych. Żyłę PE lub PEN należy połączyć z zaciskami ochronnymi obudowy oprawy oświetleniowej. 7. UWAGI KOŃCOWE 1. Całość robót musi być wykonana zgodnie z Polskimi Normami, polskimi przepisami (w szczególności BHP) i wytycznymi Inwestora. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych, cz. V Instalacje elektryczne. Opracował: mgr inż. Andrzej Zieliński

6 8. ZESTAWIENIE OPRAW JEDNOSTKA RATOWNICZO-GAŚNICZA NR 2 : Typ oprawy Ilość [szt.] Moc jednej oprawy [W] Moc wszystkich opraw [W] B1 2 19, , , E E E E E E J K RAZEM OBLICZENIA TECHNICZNE 9.1. Wyliczenie gęstości mocy opraw dla Budynków JR-G NR 2 L.p. Nazwa Moc opraw Powierzchnia Gęstość mocy W m 2 W/m 2 1 JR-G nr ,55 Wg audytu gęstość mocy oświetlenia dla JR-G nr 7 wynosi 8 W/m 2 > 3,55 W/m 2 Kryterium dotyczące gęstości mocy jest spełnione.

7 10. SPECYFIKACJA TECHNICZNA NR NP_01130_2015: Oprawa oświetleniowa przystosowana do montażu nastropowego, na ścianie lub suficie. Oprawa o mocy 38W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 35W, o skuteczności świetlnej 86 lm/w. Przesłona wykonany z poliwęglanu na bazie bisfenolu A. Współczynnik załamania świtała 1,585 i przenikalność światła około 90%. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 79%, oraz charakteryzuje się wysoką skutecznością świetlną 62,37 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus, ring i przesłona wykonany z poliwęglanu na bazie bisfenolu A. Tworzywo to jest materiałem samogasnącym, nierozkładającym się do temperatury 550oC. Gęstość materiału użytego na korpus i przesłonę 1,2 g/cm3, zakres stosowania od -100oC do + 135oC. Korpus posiada temperaturę topnienia ok 225oC. Korpus odporny na uderzenia i zniekształcenia. Naprężenia przy granicy plasyczności 65 N/mm2, wydłużenie przy zerwaniu <60%, udarność z karbem 2,5 kj/m2. Współczynnik załamania świtała 1,585 i przenikalność światła około 90%. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP65. Oprawa oświetleniowa przystosowana do montażu nastropowego, na ścianie lub suficie. Oprawa o mocy 23W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 22W, o skuteczności świetlnej 91 lm/w. Przesłona wykonany z poliwęglanu na bazie bisfenolu A. Współczynnik załamania świtała 1,585 i przenikalność światła około 90%. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 79%, oraz charakteryzuje się wysoką skutecznością świetlną 68,70 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus, ring i przesłona wykonany z poliwęglanu na bazie bisfenolu A. Tworzywo to jest materiałem samogasnącym, nierozkładającym się do temperatury 550oC. Gęstość materiału użytego na korpus i przesłonę 1,2 g/cm3, zakres stosowania od -100oC do + 135oC. Korpus posiada temperaturę topnienia ok 225oC. Korpus odporny na uderzenia i zniekształcenia. Naprężenia przy granicy plasyczności 65 N/mm2, wydłużenie przy zerwaniu <60%, udarność z karbem 2,5 kj/m2. Współczynnik załamania świtała 1,585 i przenikalność światła około 90%. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP65. Szczelne oprawy do montażu nastropowego lub na zwieszakach, zapewniające dodatkową ochronę przed penetracją ciał obcych i strumieni wody ze wszystkich kierunków oraz przed skutkami przypadkowych uderzeń. Doskonałe do instalacji w wilgotnych i zapylonych

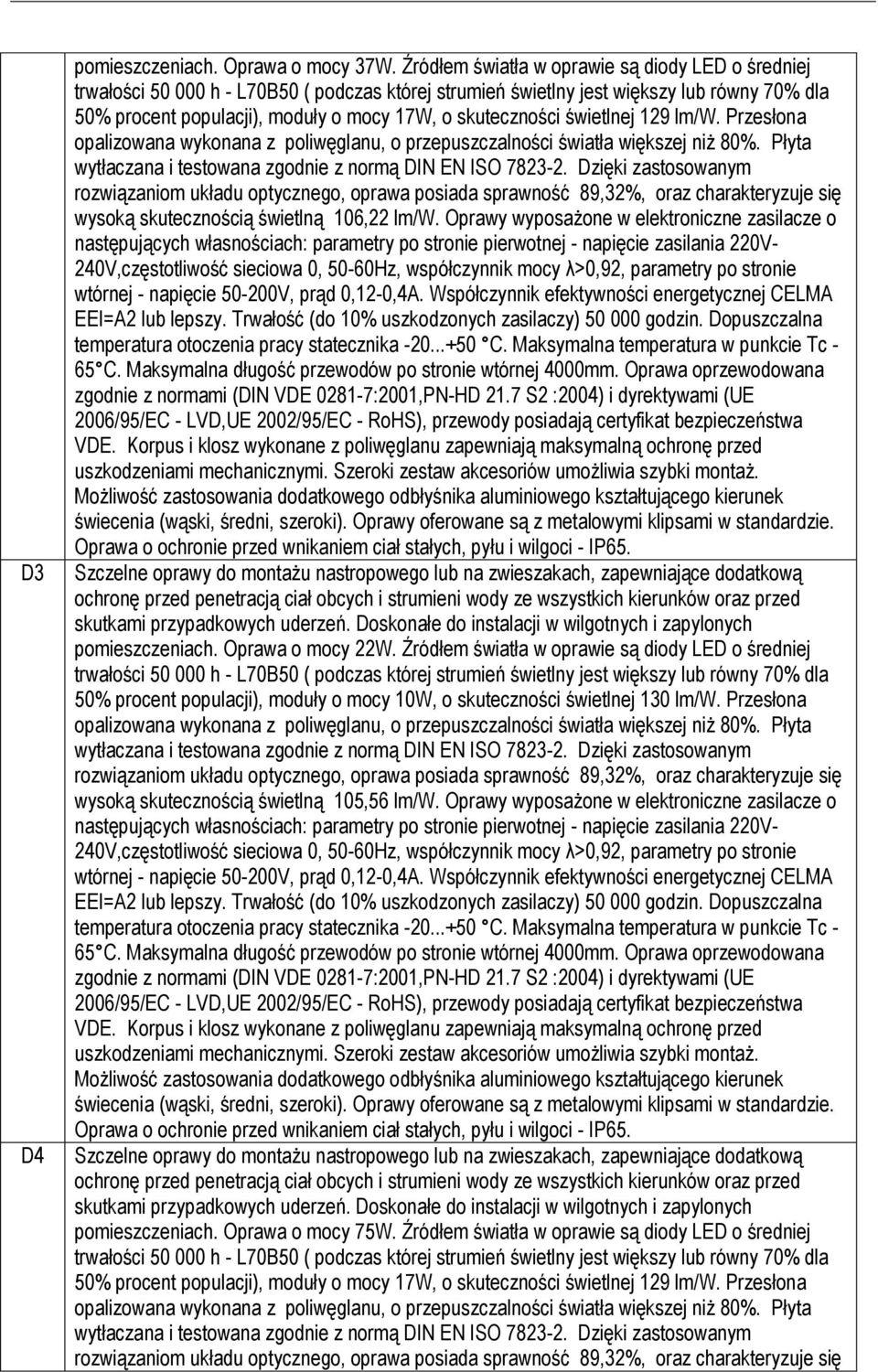

8 D4 pomieszczeniach. Oprawa o mocy 37W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona opalizowana wykonana z poliwęglanu, o przepuszczalności światła większej niż 80%. Płyta wytłaczana i testowana zgodnie z normą DIN EN ISO Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 89,32%, oraz charakteryzuje się wysoką skutecznością świetlną 106,22 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V- 240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus i klosz wykonane z poliwęglanu zapewniają maksymalną ochronę przed uszkodzeniami mechanicznymi. Szeroki zestaw akcesoriów umożliwia szybki montaż. Możliwość zastosowania dodatkowego odbłyśnika aluminiowego kształtującego kierunek świecenia (wąski, średni, szeroki). Oprawy oferowane są z metalowymi klipsami w standardzie. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP65. Szczelne oprawy do montażu nastropowego lub na zwieszakach, zapewniające dodatkową ochronę przed penetracją ciał obcych i strumieni wody ze wszystkich kierunków oraz przed skutkami przypadkowych uderzeń. Doskonałe do instalacji w wilgotnych i zapylonych pomieszczeniach. Oprawa o mocy 22W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 10W, o skuteczności świetlnej 130 lm/w. Przesłona opalizowana wykonana z poliwęglanu, o przepuszczalności światła większej niż 80%. Płyta wytłaczana i testowana zgodnie z normą DIN EN ISO Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 89,32%, oraz charakteryzuje się wysoką skutecznością świetlną 105,56 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V- 240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus i klosz wykonane z poliwęglanu zapewniają maksymalną ochronę przed uszkodzeniami mechanicznymi. Szeroki zestaw akcesoriów umożliwia szybki montaż. Możliwość zastosowania dodatkowego odbłyśnika aluminiowego kształtującego kierunek świecenia (wąski, średni, szeroki). Oprawy oferowane są z metalowymi klipsami w standardzie. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP65. Szczelne oprawy do montażu nastropowego lub na zwieszakach, zapewniające dodatkową ochronę przed penetracją ciał obcych i strumieni wody ze wszystkich kierunków oraz przed skutkami przypadkowych uderzeń. Doskonałe do instalacji w wilgotnych i zapylonych pomieszczeniach. Oprawa o mocy 75W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona opalizowana wykonana z poliwęglanu, o przepuszczalności światła większej niż 80%. Płyta wytłaczana i testowana zgodnie z normą DIN EN ISO Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 89,32%, oraz charakteryzuje się

9 E5 E6 wysoką skutecznością świetlną 104,80 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V- 240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus i klosz wykonane z poliwęglanu zapewniają maksymalną ochronę przed uszkodzeniami mechanicznymi. Szeroki zestaw akcesoriów umożliwia szybki montaż. Możliwość zastosowania dodatkowego odbłyśnika aluminiowego kształtującego kierunek świecenia (wąski, średni, szeroki). Oprawy oferowane są z metalowymi klipsami w standardzie. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP65. Oprawa przystosowana do montażu na zwieszakach lub bezpośrednio na konstrukcji sufitu stałego. Wersja zwieszana wyposażona w system zawieszeń o długości 1500mm, z systemem płynnej regulacji wysokości zwieszenia. Oprawy przystosowane są do łączenia za pomocą specjalnie opracowanych łączników, które zapewniają dużą swobodę w rozmieszczaniu elementów systemu, a tym samym dużą funkcjonalność. Oprawa o mocy 37W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona wykonana z polimetakrylanu metylu o strukturze mikropryzmatycznej, o przepuszczalności światła większej niż 90%. Odbłyśnik symetryczny, wykonany z ze stopu aluminium 1050A o stopniu twardości H18 i zawartości aluminium 99,85%. Pryzmatyczna strona przesłony jest skierowana na zewnątrz oprawy. Optyka spełniająca wymagania dotyczące ograniczenia olśnienia L<1000cd/m dla g<65. Przesłona bez ramki montażowej, wyposażona w specjalnie uformowane zatrzaski pasujące do profilu aluminiowego oprawy. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 78,06%, oraz charakteryzuje się wysoką skutecznością świetlną 92,83 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus oprawy wykonany z anodyzowanego profilu aluminiowego. Aluminium ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. Oprawa przystosowana do montażu na zwieszakach lub bezpośrednio na konstrukcji sufitu stałego. Wersja zwieszana wyposażona w system zawieszeń o długości 1500mm, z systemem płynnej regulacji wysokości zwieszenia. Oprawy przystosowane są do łączenia za pomocą specjalnie opracowanych łączników, które zapewniają dużą swobodę w rozmieszczaniu elementów systemu, a tym samym dużą funkcjonalność. Oprawa o mocy 37W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona wykonana z polimetakrylanu metylu o strukturze mikropryzmatycznej, o przepuszczalności światła większej niż 90%. Odbłyśnik symetryczny, wykonany z ze stopu aluminium 1050A o stopniu twardości H18 i zawartości aluminium 99,85%. Pryzmatyczna strona przesłony jest skierowana na zewnątrz oprawy. Optyka

10 spełniająca wymagania dotyczące ograniczenia olśnienia L<1000cd/m dla g<65. Przesłona bez ramki montażowej, wyposażona w specjalnie uformowane zatrzaski pasujące do profilu aluminiowego oprawy. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 78,06%, oraz charakteryzuje się wysoką skutecznością świetlną 92,83 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus oprawy wykonany z anodyzowanego profilu aluminiowego. Aluminium ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. Oprawa oświetleniowa przystosowana do montażu nastropowego. Oprawa o mocy 75W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona pryzmatyczna opalizowana wykonana z polimetakrylanu metylu, o przepuszczalności światła większej niż 60%. Pryzmatyczna strona przesłony skierowana do wnętrza oprawy. Gładka zewnętrzna część przesłony. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 69,17%, oraz charakteryzuje się wysoką skutecznością świetlną 81,16 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus wykonany z blachy stalowej (arkusz oliwiony DC01 wg EN 10130/91+/98 POWIERZCHNIA A (EN10130) zgodny z certyfikatem 3.1), malowany farbą z mieszaniny termostatycznej stałych żywic syntetycznych utwardzaczy i pigmentów, odporna na UV. Klosz mleczny wykonany z polimetakrylanu metylu. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. Oprawa oświetleniowa przystosowana do montażu nastropowego. Oprawa o mocy 43W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 10W, o skuteczności świetlnej 130 lm/w. Przesłona pryzmatyczna opalizowana wykonana z polimetakrylanu metylu, o przepuszczalności światła większej niż 60%. Pryzmatyczna strona przesłony skierowana do wnętrza oprawy. Gładka zewnętrzna część przesłony. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 69,17%, oraz charakteryzuje się wysoką skutecznością świetlną 83,65 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i

11 dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus wykonany z blachy stalowej (arkusz oliwiony DC01 wg EN 10130/91+/98 POWIERZCHNIA A (EN10130) zgodny z certyfikatem 3.1), malowany farbą z mieszaniny termostatycznej stałych żywic syntetycznych utwardzaczy i pigmentów, odporna na UV. Klosz mleczny wykonany z polimetakrylanu metylu. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. J3 Oprawa oświetleniowa przystosowana do montażu nastropowego. Oprawa o mocy 37W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona pryzmatyczna opalizowana wykonana z polimetakrylanu metylu, o przepuszczalności światła większej niż 60%. Pryzmatyczna strona przesłony skierowana do wnętrza oprawy. Gładka zewnętrzna część przesłony. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 69,17%, oraz charakteryzuje się wysoką skutecznością świetlną 82,26 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Korpus wykonany z blachy stalowej (arkusz oliwiony DC01 wg EN 10130/91+/98 POWIERZCHNIA A (EN10130) zgodny z certyfikatem 3.1), malowany farbą z mieszaniny termostatycznej stałych żywic syntetycznych utwardzaczy i pigmentów, odporna na UV. Klosz mleczny wykonany z polimetakrylanu metylu. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. K1 Oprawa oświetleniowa przystosowana do montażu w sufitach podwieszanych modułowych, sufitach gipsowych, sufitach mineralnych miękkich, sufitach mineralnych twardych, sufity metalowych, sufity napinanych. Oprawa o mocy 25W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 24W, o skuteczności świetlnej 125 lm/w. Układ optyczny wykonany z mlecznego polimetakrylanu metylu o przepuszczalności światła większej niż 70%. Płyta wytłaczana i testowana zgodnie z normą DIN EN ISO Przesłona połączona na stałe z korpusem oprawy oświetleniowej. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 78%, oraz charakteryzuje się wysoką skutecznością świetlną 93,96 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V- 240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Ring zewnętrzny wykonany z blachy aluminiowej ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN 573-3, malowany farbą z mieszaniny termostatycznej stałych żywic syntetycznych utwardzaczy i pigmentów, odporna na UV. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. Oprawa oświetleniowa przystosowana do montażu w sufitach podwieszanych modułowych, sufitach gipsowych, sufitach mineralnych miękkich, sufitach mineralnych twardych, sufity

12 metalowych, sufity napinanych. Oprawa o mocy 20W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumień świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 19W, o skuteczności świetlnej 116 lm/w. Układ optyczny wykonany z mlecznego polimetakrylanu metylu o przepuszczalności światła większej niż 70%. Płyta wytłaczana i testowana zgodnie z normą DIN EN ISO Przesłona połączona na stałe z korpusem oprawy oświetleniowej. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawność 78%, oraz charakteryzuje się wysoką skutecznością świetlną 86,15 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V- 240V,częstotliwość sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałość (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długość przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeństwa VDE. Ring zewnętrzny wykonany z blachy aluminiowej ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN 573-3, malowany farbą z mieszaniny termostatycznej stałych żywic syntetycznych utwardzaczy i pigmentów, odporna na UV. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. B1 Oprawa oświetleniowa przystosowana do montażu nastropowego, na ścianie lub suficie. Oprawa o mocy 19,8W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumieo świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 18W, o skuteczności świetlnej 100 lm/w. Przesłona wykonany z poliwęglanu na bazie bisfenolu A. Współczynnik przenikalnośd światła około 82%. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawnośd 68,26%, oraz charakteryzuje się wysoką skutecznością świetlną 62,05 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwośd sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałośd (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długośd przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeostwa VDE. Korpus i przesłona wykonany z poliwęglanu na bazie bisfenolu A. Tworzywo to jest materiałem samogasnącym, nierozkładającym się do temperatury 550oC. Gęstośd materiału użytego na korpus i przesłonę 1,2 g/cm3, zakres stosowania od -100oC do + 135oC. Korpus posiada temperaturę topnienia ok 225oC. Korpus odporny na uderzenia i zniekształcenia. Naprężenia przy granicy plasyczności 65 N/mm2, wydłużenie przy zerwaniu <60%, udarnośd z karbem 2,5 kj/m2. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP54. Oprawa oświetleniowa przystosowana do montażu nastropowego, na ścianie lub suficie. Oprawa o mocy 8,8W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumieo świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 8W, o skuteczności świetlnej 100 lm/w. Przesłona wykonany z poliwęglanu na bazie bisfenolu A. Współczynnik przenikalnośd światła około 82%. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawnośd 63,2%, oraz charakteryzuje się wysoką skutecznością świetlną 57,45 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej -

13 napięcie zasilania 220V-240V,częstotliwośd sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałośd (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długośd przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeostwa VDE. Korpus i przesłona wykonany z poliwęglanu na bazie bisfenolu A. Tworzywo to jest materiałem samogasnącym, nierozkładającym się do temperatury 550oC. Gęstośd materiału użytego na korpus i przesłonę 1,2 g/cm3, zakres stosowania od -100oC do + 135oC. Korpus posiada temperaturę topnienia ok 225oC. Korpus odporny na uderzenia i zniekształcenia. Naprężenia przy granicy plasyczności 65 N/mm2, wydłużenie przy zerwaniu <60%, udarnośd z karbem 2,5 kj/m2. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP54. Oprawa oświetleniowa przystosowana do montażu nastropowego, na ścianie lub suficie. Oprawa o mocy 13,2W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumieo świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 12W, o skuteczności świetlnej 100 lm/w. Przesłona wykonany z poliwęglanu na bazie bisfenolu A. Współczynnik przenikalnośd światła około 82%. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawnośd 63,2%, oraz charakteryzuje się wysoką skutecznością świetlną 57,45 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwośd sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałośd (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długośd przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeostwa VDE. Korpus i przesłona wykonany z poliwęglanu na bazie bisfenolu A. Tworzywo to jest materiałem samogasnącym, nierozkładającym się do temperatury 550oC. Gęstośd materiału użytego na korpus i przesłonę 1,2 g/cm3, zakres stosowania od -100oC do + 135oC. Korpus posiada temperaturę topnienia ok 225oC. Korpus odporny na uderzenia i zniekształcenia. Naprężenia przy granicy plasyczności 65 N/mm2, wydłużenie przy zerwaniu <60%, udarnośd z karbem 2,5 kj/m2. Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP54.

14 E8 E9 Oprawa przystosowana do montażu na zwieszakach lub bezpośrednio na konstrukcji sufitu stałego. Wersja zwieszana wyposażona w system zawieszeo o długości 1500mm, z systemem płynnej regulacji wysokości zwieszenia. Oprawy przystosowane są do łączenia za pomocą specjalnie opracowanych łączników, które zapewniają dużą swobodę w rozmieszczaniu elementów systemu, a tym samym dużą funkcjonalnośd. Oprawa o mocy 13W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumieo świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 10W, o skuteczności świetlnej 130 lm/w. Przesłona wykonana z polimetakrylanu metylu o strukturze mikropryzmatycznej, o przepuszczalności światła większej niż 90%. Odbłyśnik symetryczny, wykonany z ze stopu aluminium 1050A o stopniu twardości H18 i zawartości aluminium 99,85%. Pryzmatyczna strona przesłony jest skierowana na zewnątrz oprawy. Optyka spełniająca wymagania dotyczące ograniczenia olśnienia L<1000cd/m dla g<65. Przesłona bez ramki montażowej, wyposażona w specjalnie uformowane zatrzaski pasujące do profilu aluminiowego oprawy. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawnośd 78,06%, oraz charakteryzuje się wysoką skutecznością świetlną 92,25 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwośd sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałośd (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długośd przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeostwa VDE. Korpus oprawy wykonany z anodyzowanego profilu aluminiowego. Aluminium ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. Oprawa przystosowana do montażu na zwieszakach lub bezpośrednio na konstrukcji sufitu stałego. Wersja zwieszana wyposażona w system zawieszeo o długości 1500mm, z systemem płynnej regulacji wysokości zwieszenia. Oprawy przystosowane są do łączenia za pomocą specjalnie opracowanych łączników, które zapewniają dużą swobodę w rozmieszczaniu elementów systemu, a tym samym dużą funkcjonalnośd. Oprawa o mocy 22W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumieo świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 17W, o skuteczności świetlnej 129 lm/w. Przesłona wykonana z polimetakrylanu metylu o strukturze mikropryzmatycznej, o przepuszczalności światła większej niż 90%. Odbłyśnik symetryczny, wykonany z ze stopu aluminium 1050A o stopniu twardości H18 i zawartości aluminium 99,85%. Pryzmatyczna strona przesłony jest skierowana na zewnątrz oprawy. Optyka spełniająca wymagania dotyczące ograniczenia olśnienia L<1000cd/m dla g<65. Przesłona bez ramki montażowej, wyposażona w specjalnie uformowane zatrzaski pasujące do profilu aluminiowego oprawy. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawnośd 78,06%, oraz charakteryzuje się wysoką skutecznością świetlną 90,39 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwośd sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałośd (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długośd przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeostwa VDE. Korpus oprawy wykonany z anodyzowanego profilu aluminiowego. Aluminium ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN

15 Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20. E10 Oprawa przystosowana do montażu na zwieszakach lub bezpośrednio na konstrukcji sufitu stałego. Wersja zwieszana wyposażona w system zawieszeo o długości 1500mm, z systemem płynnej regulacji wysokości zwieszenia. Oprawy przystosowane są do łączenia za pomocą specjalnie opracowanych łączników, które zapewniają dużą swobodę w rozmieszczaniu elementów systemu, a tym samym dużą funkcjonalnośd. Oprawa o mocy 32W. Źródłem światła w oprawie są diody LED o średniej trwałości h - L70B50 ( podczas której strumieo świetlny jest większy lub równy 70% dla 50% procent populacji), moduły o mocy 25W, o skuteczności świetlnej 130 lm/w. Przesłona wykonana z polimetakrylanu metylu o strukturze mikropryzmatycznej, o przepuszczalności światła większej niż 90%. Odbłyśnik symetryczny, wykonany z ze stopu aluminium 1050A o stopniu twardości H18 i zawartości aluminium 99,85%. Pryzmatyczna strona przesłony jest skierowana na zewnątrz oprawy. Optyka spełniająca wymagania dotyczące ograniczenia olśnienia L<1000cd/m dla g<65. Przesłona bez ramki montażowej, wyposażona w specjalnie uformowane zatrzaski pasujące do profilu aluminiowego oprawy. Dzięki zastosowanym rozwiązaniom układu optycznego, oprawa posiada sprawnośd 78,06%, oraz charakteryzuje się wysoką skutecznością świetlną 90,61 lm/w. Oprawy wyposażone w elektroniczne zasilacze o następujących własnościach: parametry po stronie pierwotnej - napięcie zasilania 220V-240V,częstotliwośd sieciowa 0, 50-60Hz, współczynnik mocy λ>0,92, parametry po stronie wtórnej - napięcie V, prąd 0,12-0,4A. Współczynnik efektywności energetycznej CELMA EEI= lub lepszy. Trwałośd (do 10% uszkodzonych zasilaczy) godzin. Dopuszczalna temperatura otoczenia pracy statecznika C. Maksymalna temperatura w punkcie Tc - 65 C. Maksymalna długośd przewodów po stronie wtórnej 4000mm. Oprawa oprzewodowana zgodnie z normami (DIN VDE :2001,PN-HD 21.7 S2 :2004) i dyrektywami (UE 2006/95/EC - LVD,UE 2002/95/EC - RoHS), przewody posiadają certyfikat bezpieczeostwa VDE. Korpus oprawy wykonany z anodyzowanego profilu aluminiowego. Aluminium ze stopu wg EN AW 6060 T T6 o własnościach mechanicznych PN-EN i składzie chemicznym zgodnym z PN-EN Oprawa o ochronie przed wnikaniem ciał stałych, pyłu i wilgoci - IP20.

16 B1 B1 E1 E5 E6 K1 K1 E8 E9 E10 J3 K1 Numer rysunku: Branża: Inwestor: Skala: Adres inwestycji: Funkcja: Projektował: Imię i nazwisko: mgr inz. Andrzej Zieliński Nr upr. KL-196/89 Podpis: Rodzaj projektu: Temat:

17 J3 B1 B1 J3 K1 E9 E8 E9 E9 E8 E9 E10 E10 E10 B1 B1 E1 E5 E6 E8 E9 E10 E9 J3 K1 Numer rysunku: Branża: Inwestor: Skala: Adres inwestycji: Funkcja: Projektował: Imię i nazwisko: mgr inz. Andrzej Zieliński Nr upr. KL-196/89 Podpis: Rodzaj projektu: Sprawdził: inz. Józef Bałaga KL-210/89 Temat:

18 J3 E1 E1 E1 J3 J3 B1 B1 K1 E1 E5 E6 E8 E5 E6 J3 E9 E10 J3 K1 Numer rysunku: Branża: Inwestor: Skala: Adres inwestycji: Funkcja: Projektował: Imię i nazwisko: mgr inz. Andrzej Zieliński Nr upr. KL-196/89 Podpis: Rodzaj projektu: Sprawdził: inz. Józef Bałaga KL-210/89 Temat:

19 Usługi Projektowo Budowlane Projekt Technika ul. Skibińskiego 13; Kielce tel ; INWESTOR: Komenda Miejska Państwowej Straży Pożarnej w Krakowie ul. Westerplatte Kraków NAZWA OBIEKTU BUDOWLANEGO: Termomodernizacja budynku Jednostki Ratowniczo - Gaśniczej NR2 w Krakowie NA DZIAŁCE NR EWID 371,372,373,374,375,303 OBRĘB 30, GM. KRAKÓW. Kod: PT-PB 175 PROJEKT BUDOWLANY INSTALACJA ODGROMOWA ADRES INWESTYCJI: MIEJSCOWOŚĆ: KRAKÓW, jedn. ewid Podgórze DZIAŁKA NR EWID. 371,371,373,374,375,303 OBRĘB: 30 GMINA: Kraków POWIAT: Krakowski WOJEWÓDZTWO: Małopolskie ZESPÓŁ PROJEKTANTÓW Branża Funkcja Imię i Nazwisko Uprawnienia budowlane Data Podpis Instalacja elektryczna Projektant: mgr inż. Andrzej Zieliński Kl-196/ Kielce, czerwiec 2015 Projektowanie i Obsługa Inwestycji Budowlanych Pełna oferta oraz szczegóły dot. projektów na stronie tel biuro@projekt-technika.pl

20 CZĘŚĆ ELEKTRYCZNA I CZĘŚĆ OPISOWA 1. Zakres i przedmiot opracowania 2. Podstawa opracowania 3. Stan istniejący 4. Instalacja odgromowa 5. Uwagi końcowe II CZĘŚĆ GRAFICZNA 1. Rys nr 1 - Rzut dachu instalacja odgromowa 1: Rys. nr 2 Wyznaczanie przestrzeni chronionej 1:100

21 1. Nazwa i zakres inwestycji TERMOMODERNIZACJA JEDNOSTKI RATOWNICZO GAŚNICZEJ NR 2 W KRAKOWIE 2. Zakres i przedmiot opracowania Tematem opracowania jest projekt budowlany instalacji odgromowej budynku JRG nr 2 w Krakowie. Zakres opracowania obejmuje: wykonanie projektu instalacji odgromowej oraz uziemień. 3. Podstawa opracowania: Projekt niniejszy został opracowany na zlecenie Inwestora Państwowej Straży Pożarnej w Krakowie Audyt energetyczny Inwentaryzacja obiektu do celów projektowych Ustawa z dnia 07 lipca 1994 roku Prawo Budowlane (Dz. U. nr 89, poz. 415 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690) Normatywy i normy do projektowania PN-EN Stan istniejący Budynek istniejący murowany. Dach pokryty blacha płaski ze 6% spadkiem. Obiekt składa się z części niskiej dwu kondygnacyjnej oraz wieży do ćwiczeń. Na wieży zamontowana jest antena radiowa o wysokości całkowitej 7m, wysokość wieży wynosi 24m. Budynek wyposażony w instalację odgromową która jest w złym stanie technicznym. Obiekt posadowiony jest w zabudowie zwartej na terenie płaskim. 5. Instalacja odgromowa Po przeprowadzeniu analiz obiekt zakwalifikowano do III poziomu ochrony. Dla LPS III średnie odległości miedzy przewodami odprowadzającymi i wielkość oka siatki zwodów poziomych winny wynosić: Średnie odległości między przewodami odprowadzającymi 15m Siatka zwodów poziomych - 15m 15m

22 Metoda ochrony promień toczącej się kuli r=45m 6. Instalacja LPS Instalację przewodów odgromowych wykonać jako poziomą drutem FeZn ϕ8mm prowadzić po dachu wieży ćwiczeń oraz na części niskiej budynku nie będącej w strefie chronionej przez wieżę. Instalację montować na wspornikach oraz pionową którą należy montować na kominach tak by komin był w strefie ochrony. Istniejącą maszt antenowy łączyć z układem zwodów na wieży. Przewody odprowadzające wykonać drutem FeZnϕ8mm i prowadzić na na wspornikach do złącza kontrolnego montowanego na wysokości Przy połączeniu przewodów odprowadzających i uziomowych na wysokości 0,4m od poziomu gruntu montować złącze kontrolne. Na dachu przewidziano montaż kolektorów słonecznych. Wszystkie elementy instalacji kolektorów słonecznych wymagające uziemienia (tj. metalowe spawane części konstrukcji pod kolektory słoneczne, rurociągi stalowe), należy podłączyć do instalacji uziemiającej. Prace należy wykonać zgodnie z aktualnie obowiązującymi przepisami w tym zakresie. W celu ochrony instalacji kolektorów słonecznych przed wyładowaniami atmosferycznymi należy wykonać instalację odgromową nad polem kolektorów która będzie realizowana przez iglice odgromowe montowane do konstrukcji komina oraz strefę chronioną przez wieżę. 7. Uziom Uziom wykonać jako szpilkowy połączony bednarką Fe/Zn 30x4mm. Uziomy szpilkowe wykonywać przy złączach kontrolnych. Bednarkę łączącą umieścić w wykopie na głębokości 0,6m i odległości 1m od fundamentów. Rezystancja uziomu nie powinna być większa jak 10Ω. 8. Uwagi końcowe Całość prac wykonać zgodnie z norma PN-EC Opracował: mgr inż. Andrzej Zieliński

23 Rzut dachu - stan projektowany skala 1: PROJEKTOWANE KOLEKTORY SŁONECZNE Numer rysunku: Branża: Skala: Inwestor: Adres inwestycji: Funkcja: Projektował: Imię i nazwisko: mgr inż. Andrzej Zieliński Nr upr. KL-196/89 Podpis: Rodzaj projektu: Opracował: Temat:

24 Elewacja południowa- stan istniejący skala 1: ,96 + 7,60 + 4,56 ± 0,00 Numer rysunku: Branża: Inwestor: Skala: Adres inwestycji: Funkcja: Projektował: Imię i nazwisko: mgr inż. Andrzej Zieliński Nr upr. KL-196/89 Podpis: Rodzaj projektu: Opracował: Temat:
