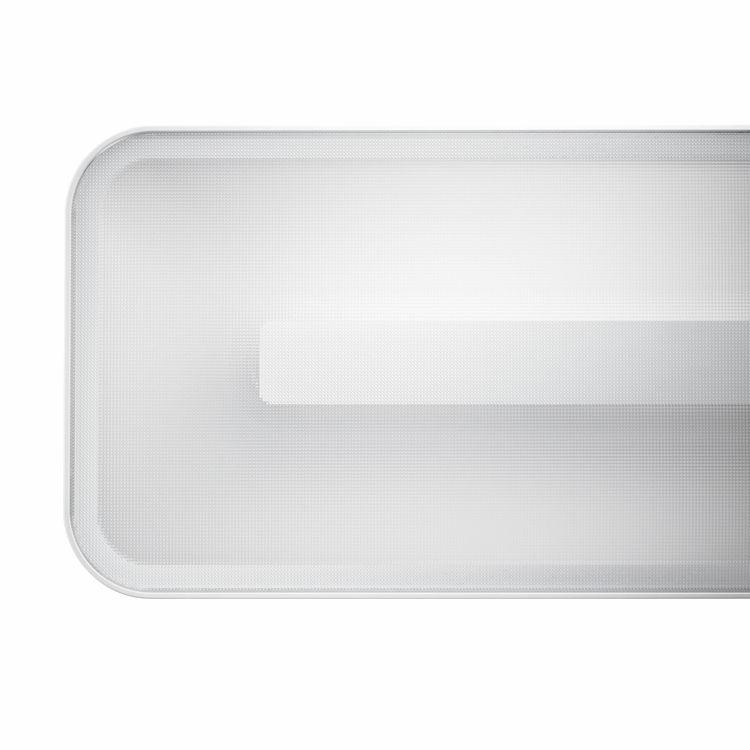

1 Lighting SmartBalance połączenie wydajności z inteligentną konstrukcją O ile często najważniejsza jest skuteczność świetlna opraw, klienci jednocześnie wolą oprawy o atrakcyjnym wyglądzie i nierzucające się w oczy. Wymóg ten szczególnie trudno spełnić w instalacjach, gdzie oprawy muszą być zamontowane na powierzchni albo zwieszane.smartbalance to bez wątpienia kolejny krok w rozwoju opraw montowanych na powierzchni i zwieszanych, przeznaczonych dla biur. Nie tylko oferują lepszą energooszczędność, ale także są bardzo estetyczne i jednocześnie dyskretne. Ich konstrukcja pomaga utrzymać wizualny ład na suficie i spełnia wszelkie obowiązujące normy oświetleniowe. Korzyści Niższe koszty użytkowania większa energooszczędność niż w przypadku świetlówek fluorescencyjnych Atrakcyjny, dyskretny wygląd zapewnia ład wizualny na suficie Zgodność z normami dla biur

2 Cechy Skuteczność świetlna > 90 lm/w, co oznacza obniżenie zużycia energii o ok. 30% Niewielkie rozmiary i masa oraz dyskretny wygląd Oprawa SmartBalance posiada UGR 19 i ograniczenie luminancji - L65: 1500/3000 cd/m² Oprawa SmartBalance oferuje wiele opcji, pozwalających spełnić różne wymagania biur projektowych, takie jak sterowanie (bezprzewodowe) przez protokół DALI, obsługa oświetlenia awaryjnego czy wyposażenie w złączki Zastosowanie Wewnętrzne instalacje oświetlenia ogólnego wymagające montażu na powierzchni lub zwieszanego Specyfikacje Typ SP480P (wersja do oświetlenia bezpośredniego) Wejście z układu 1-10 V lub DALI SP482P (wersja do oświetlenia bezpośredniego/pośredniego) sterującego Źródło światła Philips Fortimo LED Line 1R Opcje Oświetlenie awaryjne: 1,5 godzinne Moc do wyboru Łącznik Rozbieżność użyteczna do wyboru Materiał Korpus: poliwęglan i cienka blacha Strumień świetlny 3000, 3500 lub 4000 lm Klosz: pleksa lub poliwęglan Temperatura barwowa 3000 lub 4000 K Optyka: akryl lub poliwęglan Wskaźnik oddawania >80 Kolor Biały (WH) lub srebrnoszary (SI) barw Optyka Optyka mikrosoczewkowa OLC z przezroczystego akrylu (ACC- Utrzymanie strumienia godzin MLO) świetlnego - L70B50 Złączka Złączka push-in (PI) Utrzymanie strumienia godzin Konserwacja Moduł optyczny uszczelniony na cały okres eksploatacji; nie świetlnego - L80B50 jest wymagane czyszczenie od środka Utrzymanie strumienia godzin Instalacja Montaż zwieszany za pomocą zwieszaków ze stalowego drutu, świetlnego - L90B50 z przewodem zasilającym o długości 170 cm Wskaźnik awaryjności 1% na 5000 godzin Zawiesie SM1: zestaw z dwiema metalowymi rurkami zasilacza Zawiesie : zestaw z nasadką sufitową i metalową rurką Średnia temperatura 25 C Zawiesie SMT1: mocowanie zatrzaskami do sufitu o widocznych otoczenia profilach T, za pomocą dwóch zwieszaków ze stalowego drutu Zakres temperatur Od +10 do +35 C Szybki i precyzyjny montaż za pomocą sprzęgiełka (Reutlinger) pracy Możliwe okablowanie przelotowe Zasilacz Wbudowany Opcjonalnie: łącznik do mechanicznego i elektrycznego Napięcie sieciowe V AC / Hz podłączenia dwóch opraw zwieszanych Przyciemnianie Funkcja ściemniania 2

3 Wersje SmartBalance Suspended Mounted - LED Module, system flux 3500 lm Więcej o produkcie 3

4 Więcej o produkcie 4

5 Akcesoria Kod zamówieniowy Kod zamówieniowy

6 Warunki dotyczące zastosowań Zakres temperatury otoczenia +10 do +40 C Maksymalny poziom ściemnienia 1% Umożliwia przełączanie w trybie Brak losowym Certyfikaty i zastosowania Kod mechanicznej odporności na IK02 uderzenia Kod klasy szczelności IP IP40 Sterowniki i zmiana natężenia strumienia świetlnego Funkcja ściemniania tak Informacje podstawowe Order Code Full Product Name SP480P LED35S/840 PSD SP482P LED40S/840 PSD WH SP480P LED35S/830 PSD SP482P LED40S/830 PSD SP482P LED40S/830 PSD SM1 Akcesoria osłony przeciwolśnieniowej Kod rodziny Rodzina źródła światła produktów - LED35S SP480P LED40S SP482P LED35S SP480P - LED40S SP482P - LED40S SP482P Eksploatacja i połączenie elektryczne Napięcie wejściowe V Informacje podstawowe Kąt rozsyłu źródła światła - Trzonek - Znak CE CE Klasa ochrony IEC Klasa bezpieczeństwa I Typ pokrywy optycznej/soczewki Zawiera zasilacz tak Oświetlenie awaryjne Oznaczenie ENEC ENEC plus mark Oznaczenie palności F Osprzęt - Test rozżarzonego drutu Temperatura 650 C, czas 5 s Sterownik wbudowany Źródło światła wymienne Liczba jednostek osprzętu 1 Liczba źródeł światła 1 Typ optyki Oznaczenie UL Wydajność początkowa (zgodna z normami IEC) Tolerancja strumienia świetlnego +/-10% Mechanika i korpus Kolor WH Geometria Szerokość 0,24 m, długość 1,34 m Wydajność początkowa (zgodna z normami IEC) (1/2) 6

7 Znamionowy Znamionowy Full Znamionowa wskaźnik Full Znamionowa wskaźnik Order Product temperatura oddawania sprawność Order Product temperatura oddawania sprawność Code Name chromatyczność barwowa barw oprawy LED Code Name chromatyczność barwowa barw oprawy LED SP480P (0.38, 0.38) 4000 K > lm/w LED35S/8 40 PSD SP482P (0.43, 0.40) 3000 K > lm/w LED40S/8 30 PSD SP482P (0.38, 0.38) 4000 K lm/w LED40S/8 40 PSD SP482P (0.43, 0.40) 3000 K > lm/w LED40S/8 WH 30 PSD SP480P (0.43, 0.40) 3000 K lm/w LED35S/8 SM1 30 PSD Wydajność początkowa (zgodna z normami IEC) (2/2) Order Code Full Product Name Początkowy strumień świetlny moc pobierana SP480P LED35S/840 PSD 3500 lm 30 W SP482P LED40S/840 PSD 4000 lm 32 W WH SP480P LED35S/830 PSD 3500 lm 32 W Order Code Full Product Name SP482P LED40S/830 PSD SP482P LED40S/830 PSD SM1 Początkowy strumień świetlny moc pobierana 4100 lm 35 W 4100 lm 35 W 2019 Signify Holding Wszelkie prawa zastrzeżone. Signify nie składa żadnych oświadczeń ani nie udziela jakichkolwiek gwarancji dotyczących dokładności lub kompletności informacji zawartych w niniejszym dokumencie i nie ponosi odpowiedzialności za jakiekolwiek związane z nimi działania. Informacje zamieszczone w niniejszym dokumencie nie stanowią oferty handlowej ani elementu jakiejkolwiek oferty lub umowy, chyba że uzgodniono inaczej z Signify. Wszystkie znaki towarowe są własnością Signify Holding lub ich odpowiednich właścicieli , Październik 9 -
