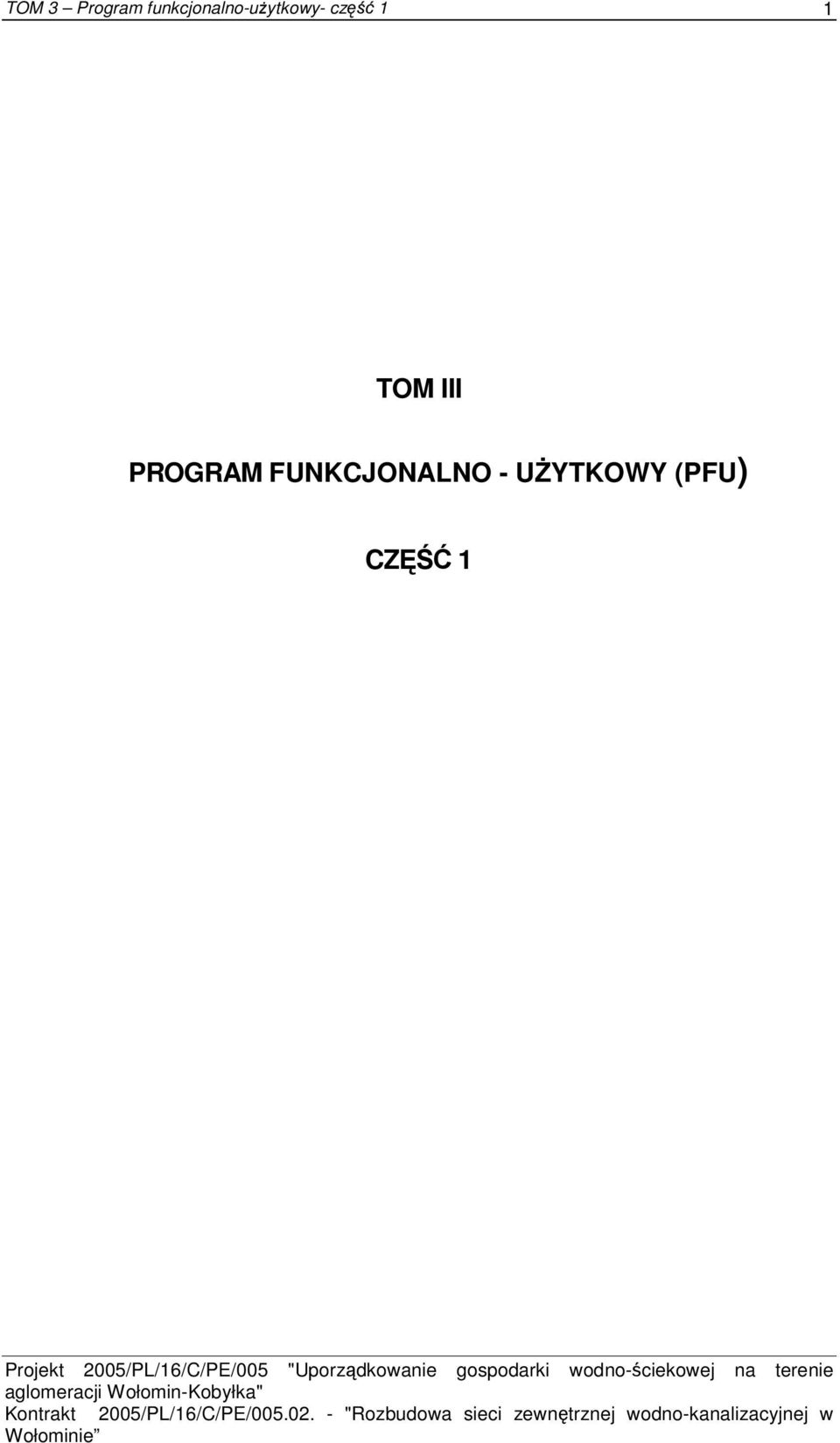

1 1 TOM III PROGRAM FUNKCJONALNO - UŻYTKOWY (PFU) CZĘŚĆ 1 Projekt 2005/PL/16/C/PE/005 "Uporządkowanie gospodarki wodno-ściekowej na terenie aglomeracji

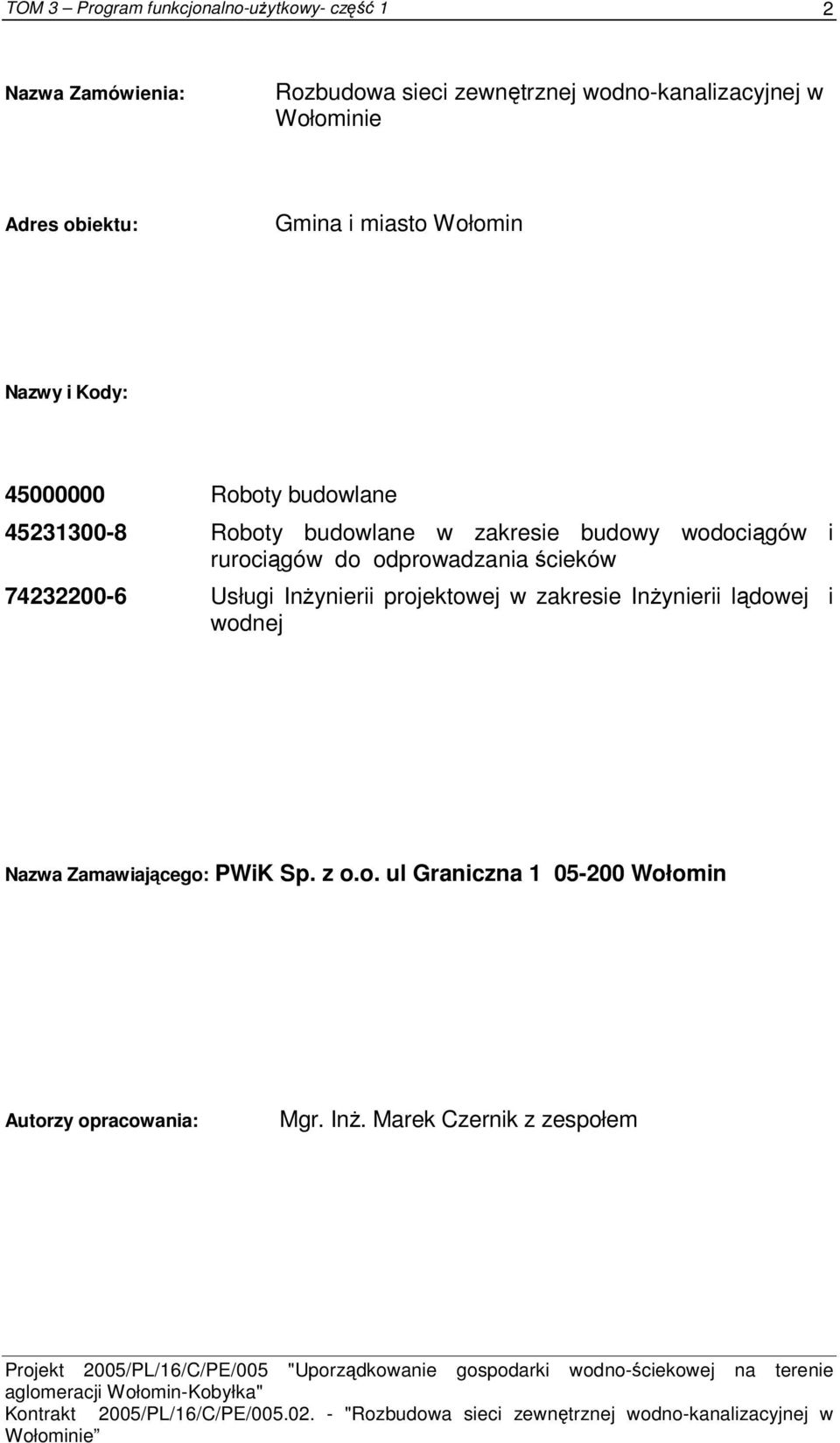

2 2 Nazwa Zamówienia: Rozbudowa sieci zewnętrznej wodno-kanalizacyjnej w Wołominie Adres obiektu: Gmina i miasto Wołomin Nazwy i Kody: Roboty budowlane Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Usługi Inżynierii projektowej w zakresie Inżynierii lądowej i wodnej Nazwa Zamawiającego: PWiK Sp. z o.o. ul Graniczna Wołomin Autorzy opracowania: Mgr. Inż. Marek Czernik z zespołem Projekt 2005/PL/16/C/PE/005 "Uporządkowanie gospodarki wodno-ściekowej na terenie aglomeracji

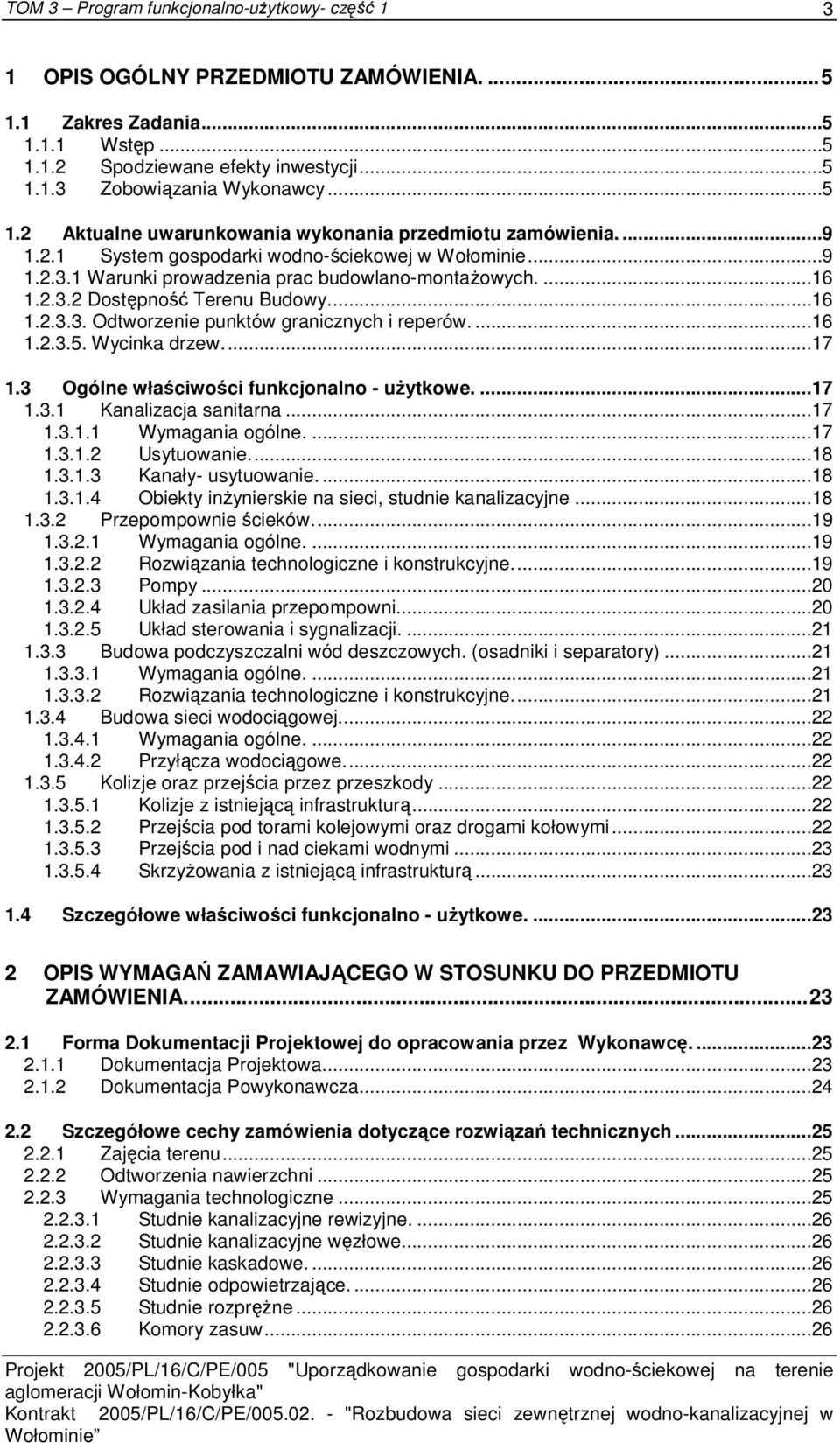

3 3 1 OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Zakres Zadania Wstęp Spodziewane efekty inwestycji Zobowiązania Wykonawcy Aktualne uwarunkowania wykonania przedmiotu zamówienia System gospodarki wodno-ściekowej w Wołominie Warunki prowadzenia prac budowlano-montażowych Dostępność Terenu Budowy Odtworzenie punktów granicznych i reperów Wycinka drzew Ogólne właściwości funkcjonalno - użytkowe Kanalizacja sanitarna Wymagania ogólne Usytuowanie Kanały- usytuowanie Obiekty inżynierskie na sieci, studnie kanalizacyjne Przepompownie ścieków Wymagania ogólne Rozwiązania technologiczne i konstrukcyjne Pompy Układ zasilania przepompowni Układ sterowania i sygnalizacji Budowa podczyszczalni wód deszczowych. (osadniki i separatory) Wymagania ogólne Rozwiązania technologiczne i konstrukcyjne Budowa sieci wodociągowej Wymagania ogólne Przyłącza wodociągowe Kolizje oraz przejścia przez przeszkody Kolizje z istniejącą infrastrukturą Przejścia pod torami kolejowymi oraz drogami kołowymi Przejścia pod i nad ciekami wodnymi Skrzyżowania z istniejącą infrastrukturą Szczegółowe właściwości funkcjonalno - użytkowe OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Forma Dokumentacji Projektowej do opracowania przez Wykonawcę Dokumentacja Projektowa Dokumentacja Powykonawcza Szczegółowe cechy zamówienia dotyczące rozwiązań technicznych Zajęcia terenu Odtworzenia nawierzchni Wymagania technologiczne Studnie kanalizacyjne rewizyjne Studnie kanalizacyjne węzłowe Studnie kaskadowe Studnie odpowietrzające Studnie rozprężne Komory zasuw...26 Projekt 2005/PL/16/C/PE/005 "Uporządkowanie gospodarki wodno-ściekowej na terenie aglomeracji

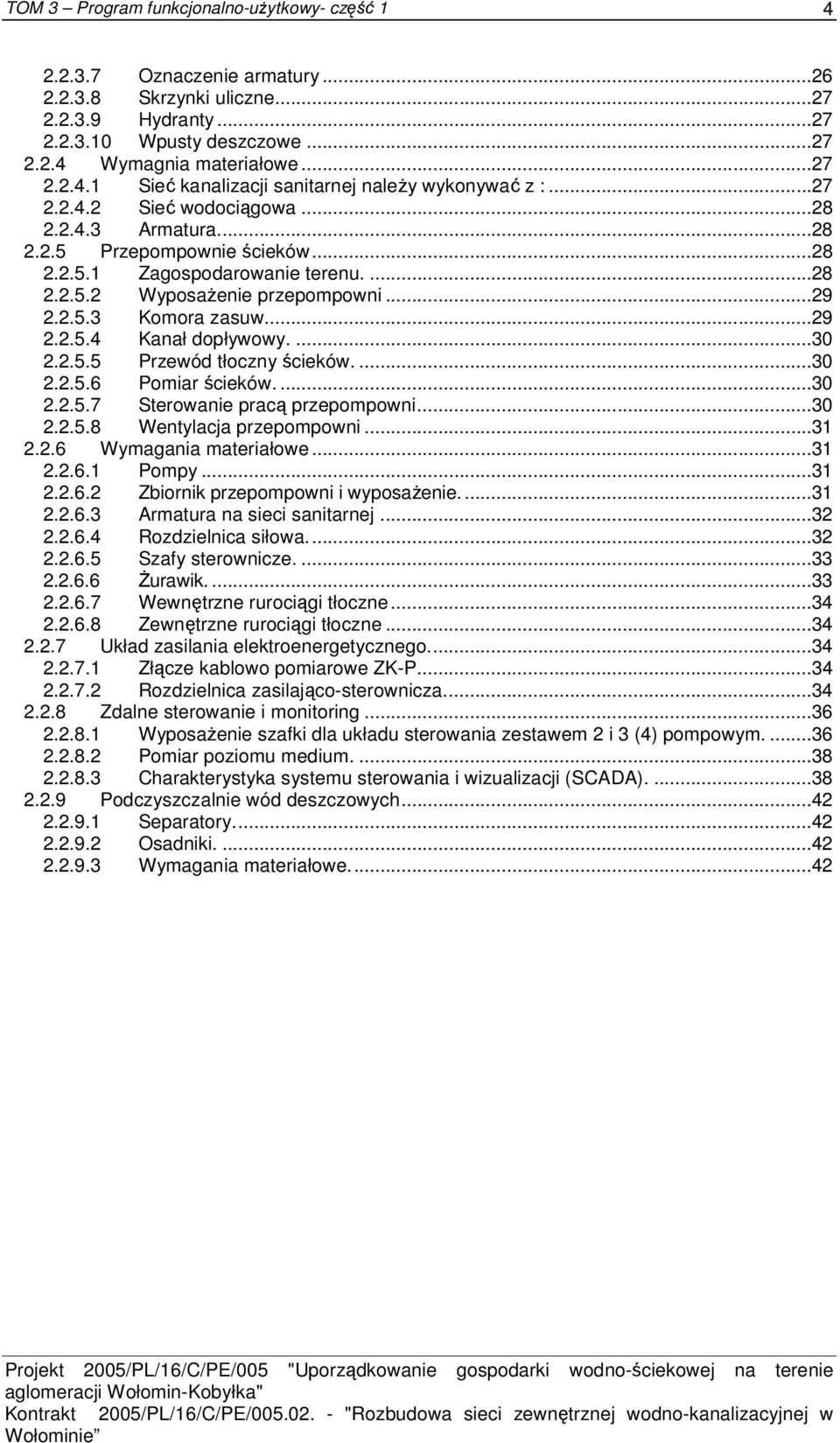

4 Oznaczenie armatury Skrzynki uliczne Hydranty Wpusty deszczowe Wymagnia materiałowe Sieć kanalizacji sanitarnej należy wykonywać z : Sieć wodociągowa Armatura Przepompownie ścieków Zagospodarowanie terenu Wyposażenie przepompowni Komora zasuw Kanał dopływowy Przewód tłoczny ścieków Pomiar ścieków Sterowanie pracą przepompowni Wentylacja przepompowni Wymagania materiałowe Pompy Zbiornik przepompowni i wyposażenie Armatura na sieci sanitarnej Rozdzielnica siłowa Szafy sterownicze Żurawik Wewnętrzne rurociągi tłoczne Zewnętrzne rurociągi tłoczne Układ zasilania elektroenergetycznego Złącze kablowo pomiarowe ZK-P Rozdzielnica zasilająco-sterownicza Zdalne sterowanie i monitoring Wyposażenie szafki dla układu sterowania zestawem 2 i 3 (4) pompowym Pomiar poziomu medium Charakterystyka systemu sterowania i wizualizacji (SCADA) Podczyszczalnie wód deszczowych Separatory Osadniki Wymagania materiałowe...42 Projekt 2005/PL/16/C/PE/005 "Uporządkowanie gospodarki wodno-ściekowej na terenie aglomeracji

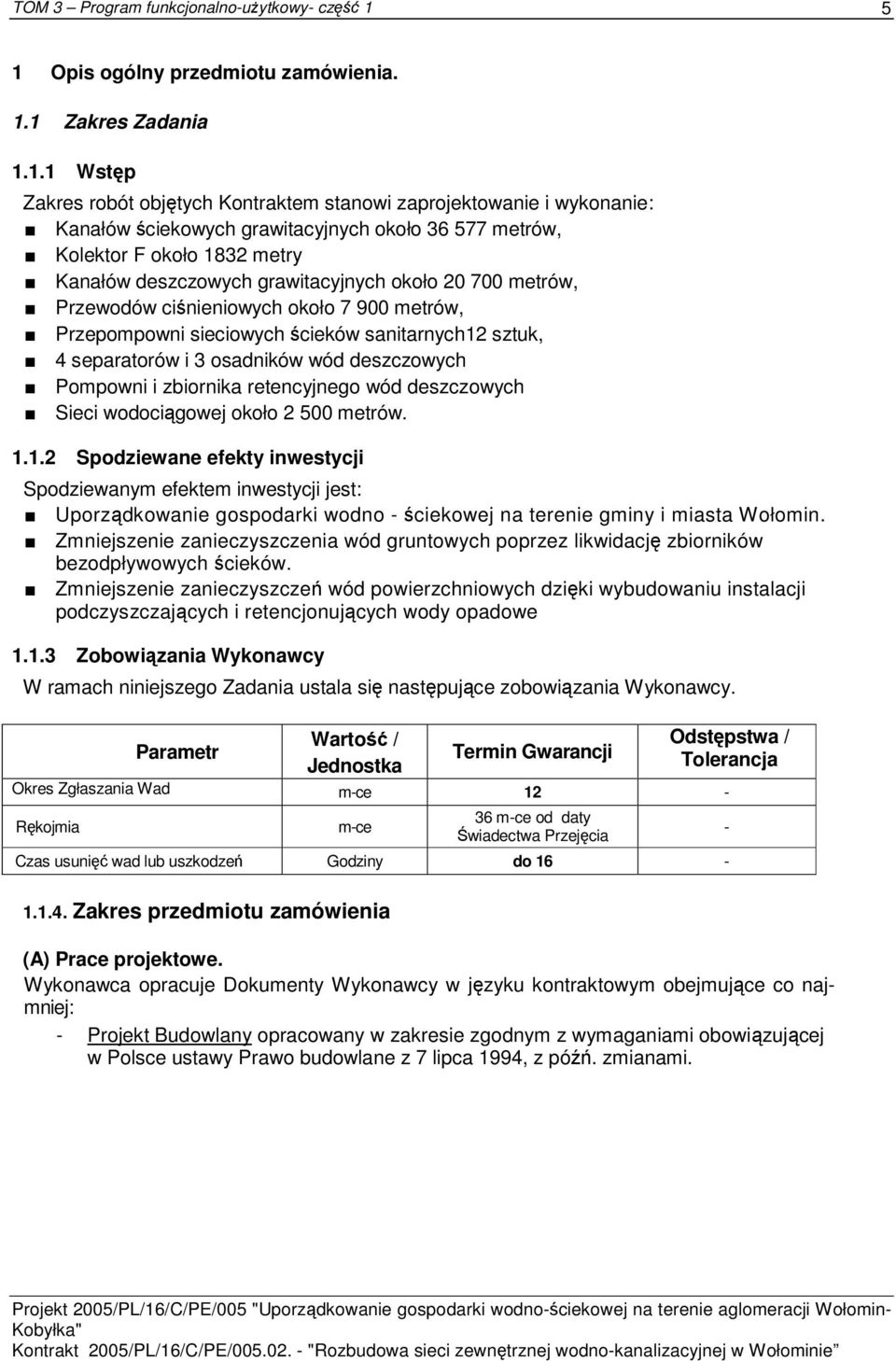

5 5 1 Opis ogólny przedmiotu zamówienia. 1.1 Zakres Zadania Wstęp Zakres robót objętych Kontraktem stanowi zaprojektowanie i wykonanie: Kanałów ściekowych grawitacyjnych około metrów, Kolektor F około 1832 metry Kanałów deszczowych grawitacyjnych około metrów, Przewodów ciśnieniowych około metrów, Przepompowni sieciowych ścieków sanitarnych12 sztuk, 4 separatorów i 3 osadników wód deszczowych Pompowni i zbiornika retencyjnego wód deszczowych Sieci wodociągowej około metrów Spodziewane efekty inwestycji Spodziewanym efektem inwestycji jest: Uporządkowanie gospodarki wodno - ściekowej na terenie gminy i miasta Wołomin. Zmniejszenie zanieczyszczenia wód gruntowych poprzez likwidację zbiorników bezodpływowych ścieków. Zmniejszenie zanieczyszczeń wód powierzchniowych dzięki wybudowaniu instalacji podczyszczających i retencjonujących wody opadowe Zobowiązania Wykonawcy W ramach niniejszego Zadania ustala się następujące zobowiązania Wykonawcy. Wartość / Odstępstwa / Parametr Termin Gwarancji Jednostka Tolerancja Okres Zgłaszania Wad m-ce 12 - Rękojmia m-ce 36 m-ce od daty Świadectwa Przejęcia Czas usunięć wad lub uszkodzeń Godziny do Zakres przedmiotu zamówienia (A) Prace projektowe. Wykonawca opracuje Dokumenty Wykonawcy w języku kontraktowym obejmujące co najmniej: - Projekt Budowlany opracowany w zakresie zgodnym z wymaganiami obowiązującej w Polsce ustawy Prawo budowlane z 7 lipca 1994, z późń. zmianami. - Wołomin- Kobyłka"

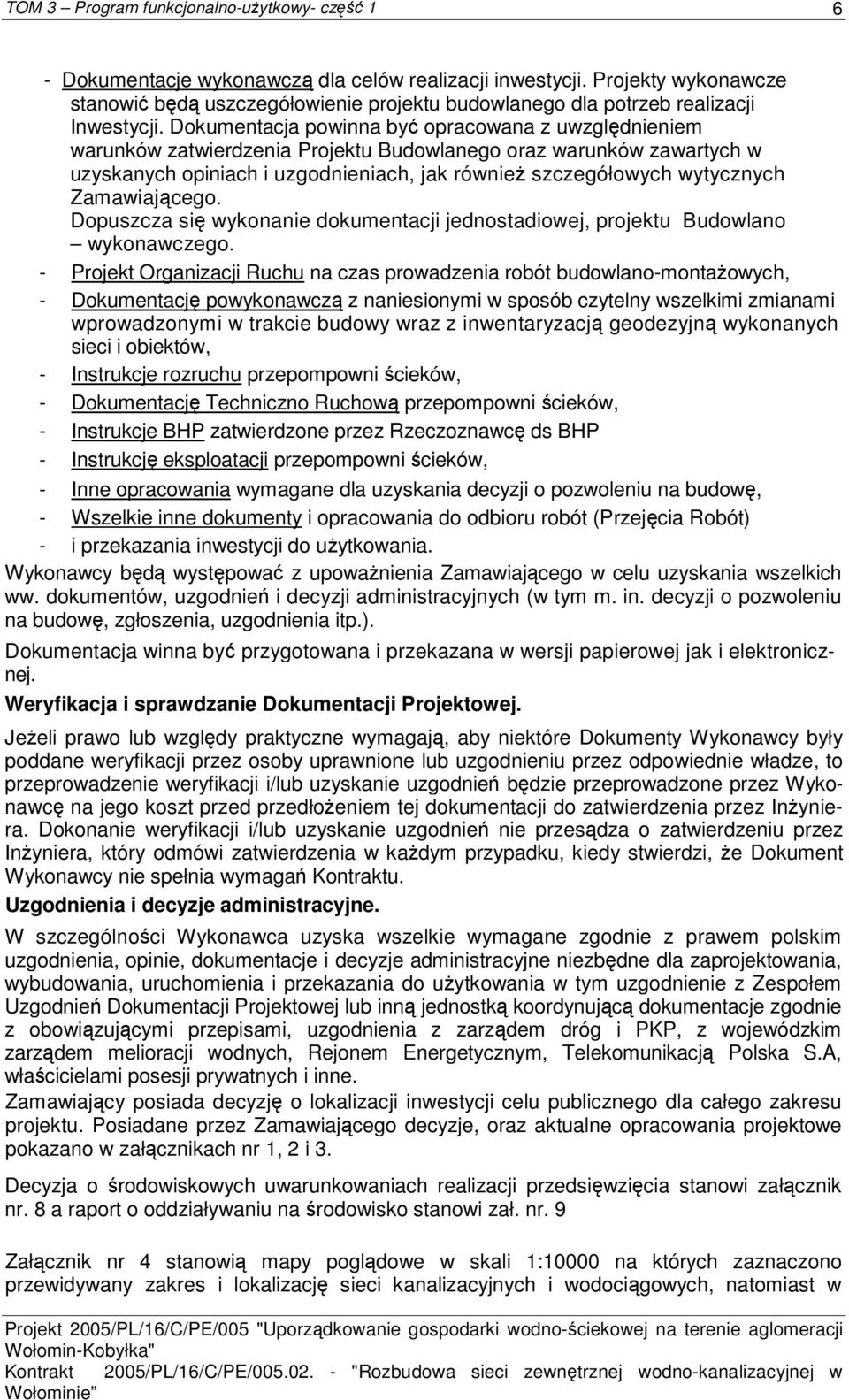

6 6 - Dokumentacje wykonawczą dla celów realizacji inwestycji. Projekty wykonawcze stanowić będą uszczegółowienie projektu budowlanego dla potrzeb realizacji Inwestycji. Dokumentacja powinna być opracowana z uwzględnieniem warunków zatwierdzenia Projektu Budowlanego oraz warunków zawartych w uzyskanych opiniach i uzgodnieniach, jak również szczegółowych wytycznych Zamawiającego. Dopuszcza się wykonanie dokumentacji jednostadiowej, projektu Budowlano wykonawczego. - Projekt Organizacji Ruchu na czas prowadzenia robót budowlano-montażowych, - Dokumentację powykonawczą z naniesionymi w sposób czytelny wszelkimi zmianami wprowadzonymi w trakcie budowy wraz z inwentaryzacją geodezyjną wykonanych sieci i obiektów, - Instrukcje rozruchu przepompowni ścieków, - Dokumentację Techniczno Ruchową przepompowni ścieków, - Instrukcje BHP zatwierdzone przez Rzeczoznawcę ds BHP - Instrukcję eksploatacji przepompowni ścieków, - Inne opracowania wymagane dla uzyskania decyzji o pozwoleniu na budowę, - Wszelkie inne dokumenty i opracowania do odbioru robót (Przejęcia Robót) - i przekazania inwestycji do użytkowania. Wykonawcy będą występować z upoważnienia Zamawiającego w celu uzyskania wszelkich ww. dokumentów, uzgodnień i decyzji administracyjnych (w tym m. in. decyzji o pozwoleniu na budowę, zgłoszenia, uzgodnienia itp.). Dokumentacja winna być przygotowana i przekazana w wersji papierowej jak i elektronicznej. Weryfikacja i sprawdzanie Dokumentacji Projektowej. Jeżeli prawo lub względy praktyczne wymagają, aby niektóre Dokumenty Wykonawcy były poddane weryfikacji przez osoby uprawnione lub uzgodnieniu przez odpowiednie władze, to przeprowadzenie weryfikacji i/lub uzyskanie uzgodnień będzie przeprowadzone przez Wykonawcę na jego koszt przed przedłożeniem tej dokumentacji do zatwierdzenia przez Inżyniera. Dokonanie weryfikacji i/lub uzyskanie uzgodnień nie przesądza o zatwierdzeniu przez Inżyniera, który odmówi zatwierdzenia w każdym przypadku, kiedy stwierdzi, że Dokument Wykonawcy nie spełnia wymagań Kontraktu. Uzgodnienia i decyzje administracyjne. W szczególności Wykonawca uzyska wszelkie wymagane zgodnie z prawem polskim uzgodnienia, opinie, dokumentacje i decyzje administracyjne niezbędne dla zaprojektowania, wybudowania, uruchomienia i przekazania do użytkowania w tym uzgodnienie z Zespołem Uzgodnień Dokumentacji Projektowej lub inną jednostką koordynującą dokumentacje zgodnie z obowiązującymi przepisami, uzgodnienia z zarządem dróg i PKP, z wojewódzkim zarządem melioracji wodnych, Rejonem Energetycznym, Telekomunikacją Polska S.A, właścicielami posesji prywatnych i inne. Zamawiający posiada decyzję o lokalizacji inwestycji celu publicznego dla całego zakresu projektu. Posiadane przez Zamawiającego decyzje, oraz aktualne opracowania projektowe pokazano w załącznikach nr 1, 2 i 3. Decyzja o środowiskowych uwarunkowaniach realizacji przedsięwzięcia stanowi załącznik nr. 8 a raport o oddziaływaniu na środowisko stanowi zał. nr. 9 Załącznik nr 4 stanowią mapy poglądowe w skali 1:10000 na których zaznaczono przewidywany zakres i lokalizację sieci kanalizacyjnych i wodociągowych, natomiast w

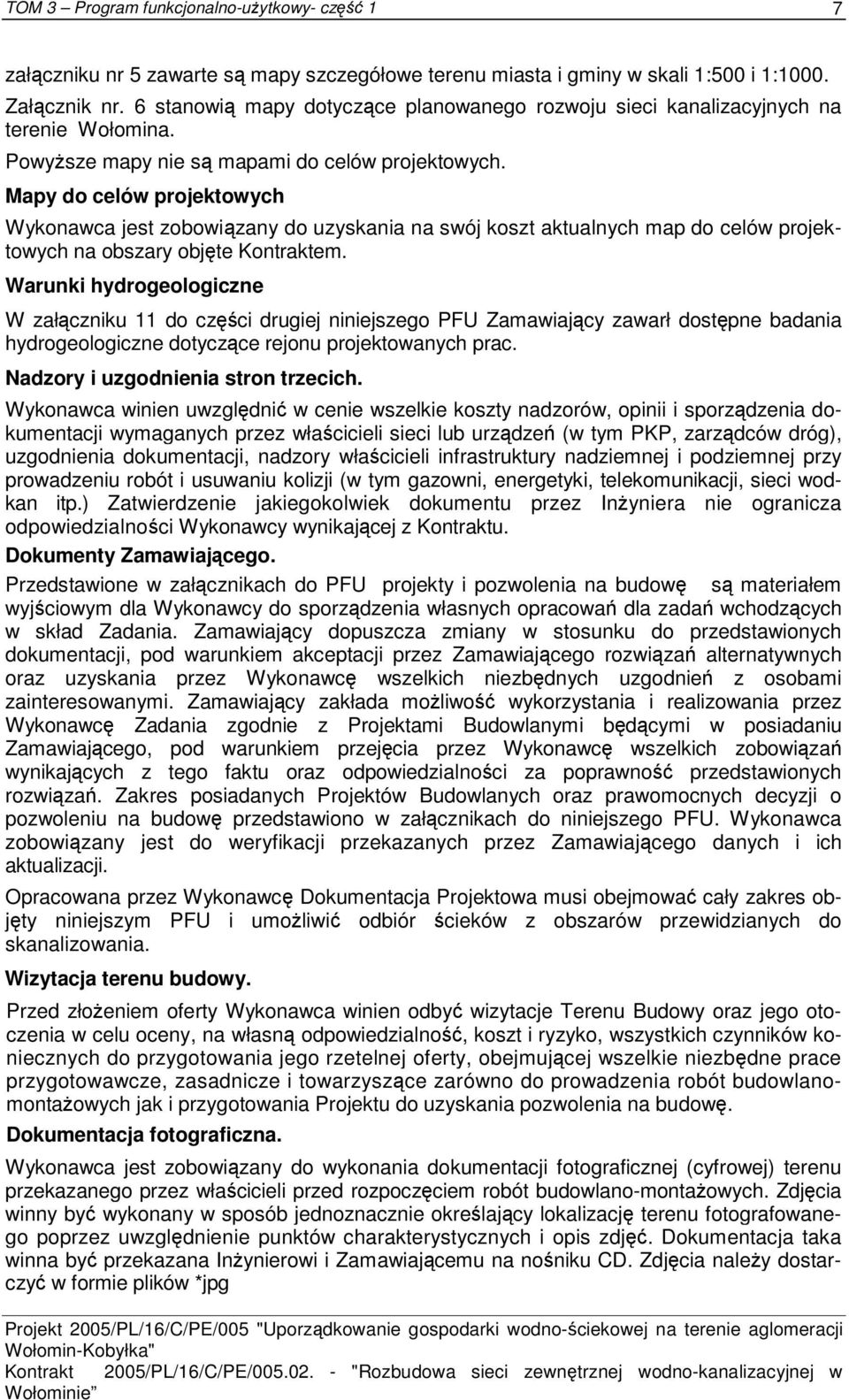

7 7 załączniku nr 5 zawarte są mapy szczegółowe terenu miasta i gminy w skali 1:500 i 1:1000. Załącznik nr. 6 stanowią mapy dotyczące planowanego rozwoju sieci kanalizacyjnych na terenie Wołomina. Powyższe mapy nie są mapami do celów projektowych. Mapy do celów projektowych Wykonawca jest zobowiązany do uzyskania na swój koszt aktualnych map do celów projektowych na obszary objęte Kontraktem. Warunki hydrogeologiczne W załączniku 11 do części drugiej niniejszego PFU Zamawiający zawarł dostępne badania hydrogeologiczne dotyczące rejonu projektowanych prac. Nadzory i uzgodnienia stron trzecich. Wykonawca winien uwzględnić w cenie wszelkie koszty nadzorów, opinii i sporządzenia dokumentacji wymaganych przez właścicieli sieci lub urządzeń (w tym PKP, zarządców dróg), uzgodnienia dokumentacji, nadzory właścicieli infrastruktury nadziemnej i podziemnej przy prowadzeniu robót i usuwaniu kolizji (w tym gazowni, energetyki, telekomunikacji, sieci wodkan itp.) Zatwierdzenie jakiegokolwiek dokumentu przez Inżyniera nie ogranicza odpowiedzialności Wykonawcy wynikającej z Kontraktu. Dokumenty Zamawiającego. Przedstawione w załącznikach do PFU projekty i pozwolenia na budowę są materiałem wyjściowym dla Wykonawcy do sporządzenia własnych opracowań dla zadań wchodzących w skład Zadania. Zamawiający dopuszcza zmiany w stosunku do przedstawionych dokumentacji, pod warunkiem akceptacji przez Zamawiającego rozwiązań alternatywnych oraz uzyskania przez Wykonawcę wszelkich niezbędnych uzgodnień z osobami zainteresowanymi. Zamawiający zakłada możliwość wykorzystania i realizowania przez Wykonawcę Zadania zgodnie z Projektami Budowlanymi będącymi w posiadaniu Zamawiającego, pod warunkiem przejęcia przez Wykonawcę wszelkich zobowiązań wynikających z tego faktu oraz odpowiedzialności za poprawność przedstawionych rozwiązań. Zakres posiadanych Projektów Budowlanych oraz prawomocnych decyzji o pozwoleniu na budowę przedstawiono w załącznikach do niniejszego PFU. Wykonawca zobowiązany jest do weryfikacji przekazanych przez Zamawiającego danych i ich aktualizacji. Opracowana przez Wykonawcę Dokumentacja Projektowa musi obejmować cały zakres objęty niniejszym PFU i umożliwić odbiór ścieków z obszarów przewidzianych do skanalizowania. Wizytacja terenu budowy. Przed złożeniem oferty Wykonawca winien odbyć wizytacje Terenu Budowy oraz jego otoczenia w celu oceny, na własną odpowiedzialność, koszt i ryzyko, wszystkich czynników koniecznych do przygotowania jego rzetelnej oferty, obejmującej wszelkie niezbędne prace przygotowawcze, zasadnicze i towarzyszące zarówno do prowadzenia robót budowlanomontażowych jak i przygotowania Projektu do uzyskania pozwolenia na budowę. Dokumentacja fotograficzna. Wykonawca jest zobowiązany do wykonania dokumentacji fotograficznej (cyfrowej) terenu przekazanego przez właścicieli przed rozpoczęciem robót budowlano-montażowych. Zdjęcia winny być wykonany w sposób jednoznacznie określający lokalizację terenu fotografowanego poprzez uwzględnienie punktów charakterystycznych i opis zdjęć. Dokumentacja taka winna być przekazana Inżynierowi i Zamawiającemu na nośniku CD. Zdjęcia należy dostarczyć w formie plików *jpg

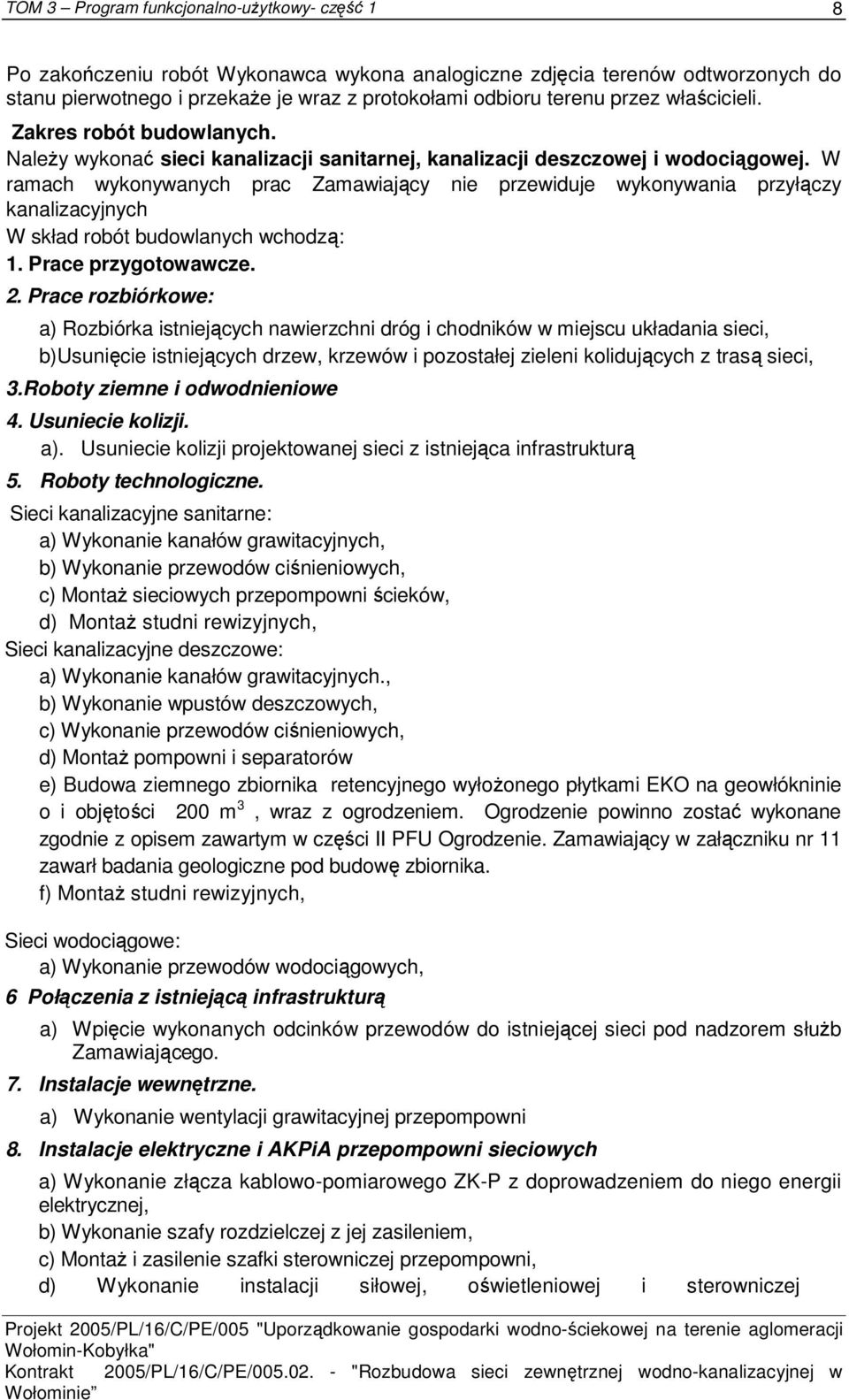

8 8 Po zakończeniu robót Wykonawca wykona analogiczne zdjęcia terenów odtworzonych do stanu pierwotnego i przekaże je wraz z protokołami odbioru terenu przez właścicieli. Zakres robót budowlanych. Należy wykonać sieci kanalizacji sanitarnej, kanalizacji deszczowej i wodociągowej. W ramach wykonywanych prac Zamawiający nie przewiduje wykonywania przyłączy kanalizacyjnych W skład robót budowlanych wchodzą: 1. Prace przygotowawcze. 2. Prace rozbiórkowe: a) Rozbiórka istniejących nawierzchni dróg i chodników w miejscu układania sieci, b)usunięcie istniejących drzew, krzewów i pozostałej zieleni kolidujących z trasą sieci, 3.Roboty ziemne i odwodnieniowe 4. Usuniecie kolizji. a). Usuniecie kolizji projektowanej sieci z istniejąca infrastrukturą 5. Roboty technologiczne. Sieci kanalizacyjne sanitarne: a) Wykonanie kanałów grawitacyjnych, b) Wykonanie przewodów ciśnieniowych, c) Montaż sieciowych przepompowni ścieków, d) Montaż studni rewizyjnych, Sieci kanalizacyjne deszczowe: a) Wykonanie kanałów grawitacyjnych., b) Wykonanie wpustów deszczowych, c) Wykonanie przewodów ciśnieniowych, d) Montaż pompowni i separatorów e) Budowa ziemnego zbiornika retencyjnego wyłożonego płytkami EKO na geowłókninie o i objętości 200 m 3, wraz z ogrodzeniem. Ogrodzenie powinno zostać wykonane zgodnie z opisem zawartym w części II PFU Ogrodzenie. Zamawiający w załączniku nr 11 zawarł badania geologiczne pod budowę zbiornika. f) Montaż studni rewizyjnych, Sieci wodociągowe: a) Wykonanie przewodów wodociągowych, 6 Połączenia z istniejącą infrastrukturą a) Wpięcie wykonanych odcinków przewodów do istniejącej sieci pod nadzorem służb Zamawiającego. 7. Instalacje wewnętrzne. a) Wykonanie wentylacji grawitacyjnej przepompowni 8. Instalacje elektryczne i AKPiA przepompowni sieciowych a) Wykonanie złącza kablowo-pomiarowego ZK-P z doprowadzeniem do niego energii elektrycznej, b) Wykonanie szafy rozdzielczej z jej zasileniem, c) Montaż i zasilenie szafki sterowniczej przepompowni, d) Wykonanie instalacji siłowej, oświetleniowej i sterowniczej

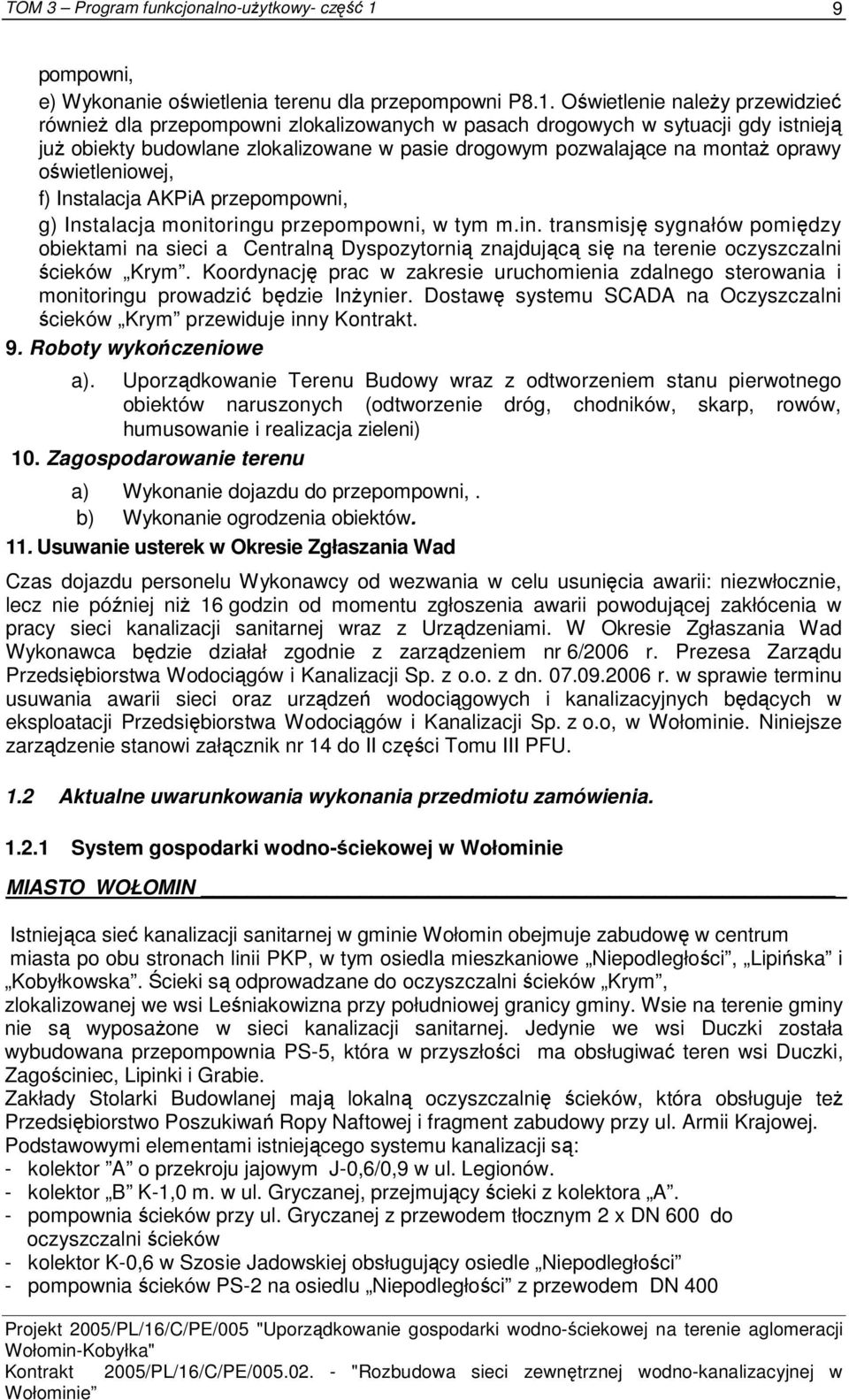

9 9 pompowni, e) Wykonanie oświetlenia terenu dla przepompowni P8.1. Oświetlenie należy przewidzieć również dla przepompowni zlokalizowanych w pasach drogowych w sytuacji gdy istnieją już obiekty budowlane zlokalizowane w pasie drogowym pozwalające na montaż oprawy oświetleniowej, f) Instalacja AKPiA przepompowni, g) Instalacja monitoringu przepompowni, w tym m.in. transmisję sygnałów pomiędzy obiektami na sieci a Centralną Dyspozytornią znajdującą się na terenie oczyszczalni ścieków Krym. Koordynację prac w zakresie uruchomienia zdalnego sterowania i monitoringu prowadzić będzie Inżynier. Dostawę systemu SCADA na Oczyszczalni ścieków Krym przewiduje inny Kontrakt. 9. Roboty wykończeniowe a). Uporządkowanie Terenu Budowy wraz z odtworzeniem stanu pierwotnego obiektów naruszonych (odtworzenie dróg, chodników, skarp, rowów, humusowanie i realizacja zieleni) 10. Zagospodarowanie terenu a) Wykonanie dojazdu do przepompowni,. b) Wykonanie ogrodzenia obiektów. 11. Usuwanie usterek w Okresie Zgłaszania Wad Czas dojazdu personelu Wykonawcy od wezwania w celu usunięcia awarii: niezwłocznie, lecz nie później niż 16 godzin od momentu zgłoszenia awarii powodującej zakłócenia w pracy sieci kanalizacji sanitarnej wraz z Urządzeniami. W Okresie Zgłaszania Wad Wykonawca będzie działał zgodnie z zarządzeniem nr 6/2006 r. Prezesa Zarządu Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o. z dn r. w sprawie terminu usuwania awarii sieci oraz urządzeń wodociągowych i kanalizacyjnych będących w eksploatacji Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o, w Wołominie. Niniejsze zarządzenie stanowi załącznik nr 14 do II części Tomu III PFU. 1.2 Aktualne uwarunkowania wykonania przedmiotu zamówienia System gospodarki wodno-ściekowej w Wołominie MIASTO WOŁOMIN Istniejąca sieć kanalizacji sanitarnej w gminie Wołomin obejmuje zabudowę w centrum miasta po obu stronach linii PKP, w tym osiedla mieszkaniowe Niepodległości, Lipińska i Kobyłkowska. Ścieki są odprowadzane do oczyszczalni ścieków Krym, zlokalizowanej we wsi Leśniakowizna przy południowej granicy gminy. Wsie na terenie gminy nie są wyposażone w sieci kanalizacji sanitarnej. Jedynie we wsi Duczki została wybudowana przepompownia PS-5, która w przyszłości ma obsługiwać teren wsi Duczki, Zagościniec, Lipinki i Grabie. Zakłady Stolarki Budowlanej mają lokalną oczyszczalnię ścieków, która obsługuje też Przedsiębiorstwo Poszukiwań Ropy Naftowej i fragment zabudowy przy ul. Armii Krajowej. Podstawowymi elementami istniejącego systemu kanalizacji są: - kolektor A o przekroju jajowym J-0,6/0,9 w ul. Legionów. - kolektor B K-1,0 m. w ul. Gryczanej, przejmujący ścieki z kolektora A. - pompownia ścieków przy ul. Gryczanej z przewodem tłocznym 2 x DN 600 do oczyszczalni ścieków - kolektor K-0,6 w Szosie Jadowskiej obsługujący osiedle Niepodległości - pompownia ścieków PS-2 na osiedlu Niepodległości z przewodem DN 400

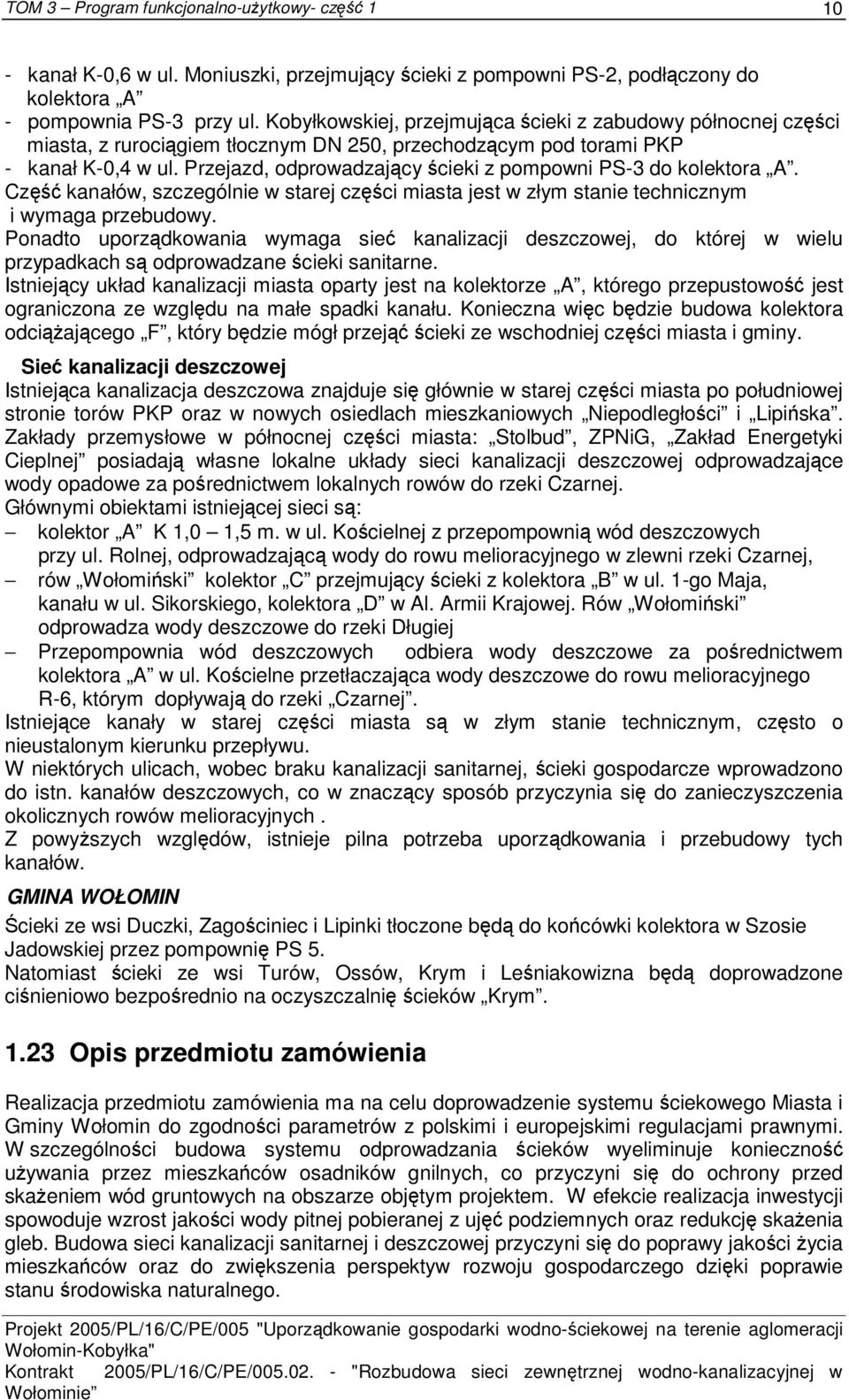

10 10 - kanał K-0,6 w ul. Moniuszki, przejmujący ścieki z pompowni PS-2, podłączony do kolektora A - pompownia PS-3 przy ul. Kobyłkowskiej, przejmująca ścieki z zabudowy północnej części miasta, z rurociągiem tłocznym DN 250, przechodzącym pod torami PKP - kanał K-0,4 w ul. Przejazd, odprowadzający ścieki z pompowni PS-3 do kolektora A. Część kanałów, szczególnie w starej części miasta jest w złym stanie technicznym i wymaga przebudowy. Ponadto uporządkowania wymaga sieć kanalizacji deszczowej, do której w wielu przypadkach są odprowadzane ścieki sanitarne. Istniejący układ kanalizacji miasta oparty jest na kolektorze A, którego przepustowość jest ograniczona ze względu na małe spadki kanału. Konieczna więc będzie budowa kolektora odciążającego F, który będzie mógł przejąć ścieki ze wschodniej części miasta i gminy. Sieć kanalizacji deszczowej Istniejąca kanalizacja deszczowa znajduje się głównie w starej części miasta po południowej stronie torów PKP oraz w nowych osiedlach mieszkaniowych Niepodległości i Lipińska. Zakłady przemysłowe w północnej części miasta: Stolbud, ZPNiG, Zakład Energetyki Cieplnej posiadają własne lokalne układy sieci kanalizacji deszczowej odprowadzające wody opadowe za pośrednictwem lokalnych rowów do rzeki Czarnej. Głównymi obiektami istniejącej sieci są: kolektor A K 1,0 1,5 m. w ul. Kościelnej z przepompownią wód deszczowych przy ul. Rolnej, odprowadzającą wody do rowu melioracyjnego w zlewni rzeki Czarnej, rów Wołomiński kolektor C przejmujący ścieki z kolektora B w ul. 1-go Maja, kanału w ul. Sikorskiego, kolektora D w Al. Armii Krajowej. Rów Wołomiński odprowadza wody deszczowe do rzeki Długiej Przepompownia wód deszczowych odbiera wody deszczowe za pośrednictwem kolektora A w ul. Kościelne przetłaczająca wody deszczowe do rowu melioracyjnego R-6, którym dopływają do rzeki Czarnej. Istniejące kanały w starej części miasta są w złym stanie technicznym, często o nieustalonym kierunku przepływu. W niektórych ulicach, wobec braku kanalizacji sanitarnej, ścieki gospodarcze wprowadzono do istn. kanałów deszczowych, co w znaczący sposób przyczynia się do zanieczyszczenia okolicznych rowów melioracyjnych. Z powyższych względów, istnieje pilna potrzeba uporządkowania i przebudowy tych kanałów. GMINA WOŁOMIN Ścieki ze wsi Duczki, Zagościniec i Lipinki tłoczone będą do końcówki kolektora w Szosie Jadowskiej przez pompownię PS 5. Natomiast ścieki ze wsi Turów, Ossów, Krym i Leśniakowizna będą doprowadzone ciśnieniowo bezpośrednio na oczyszczalnię ścieków Krym Opis przedmiotu zamówienia Realizacja przedmiotu zamówienia ma na celu doprowadzenie systemu ściekowego Miasta i Gminy Wołomin do zgodności parametrów z polskimi i europejskimi regulacjami prawnymi. W szczególności budowa systemu odprowadzania ścieków wyeliminuje konieczność używania przez mieszkańców osadników gnilnych, co przyczyni się do ochrony przed skażeniem wód gruntowych na obszarze objętym projektem. W efekcie realizacja inwestycji spowoduje wzrost jakości wody pitnej pobieranej z ujęć podziemnych oraz redukcję skażenia gleb. Budowa sieci kanalizacji sanitarnej i deszczowej przyczyni się do poprawy jakości życia mieszkańców oraz do zwiększenia perspektyw rozwoju gospodarczego dzięki poprawie stanu środowiska naturalnego.

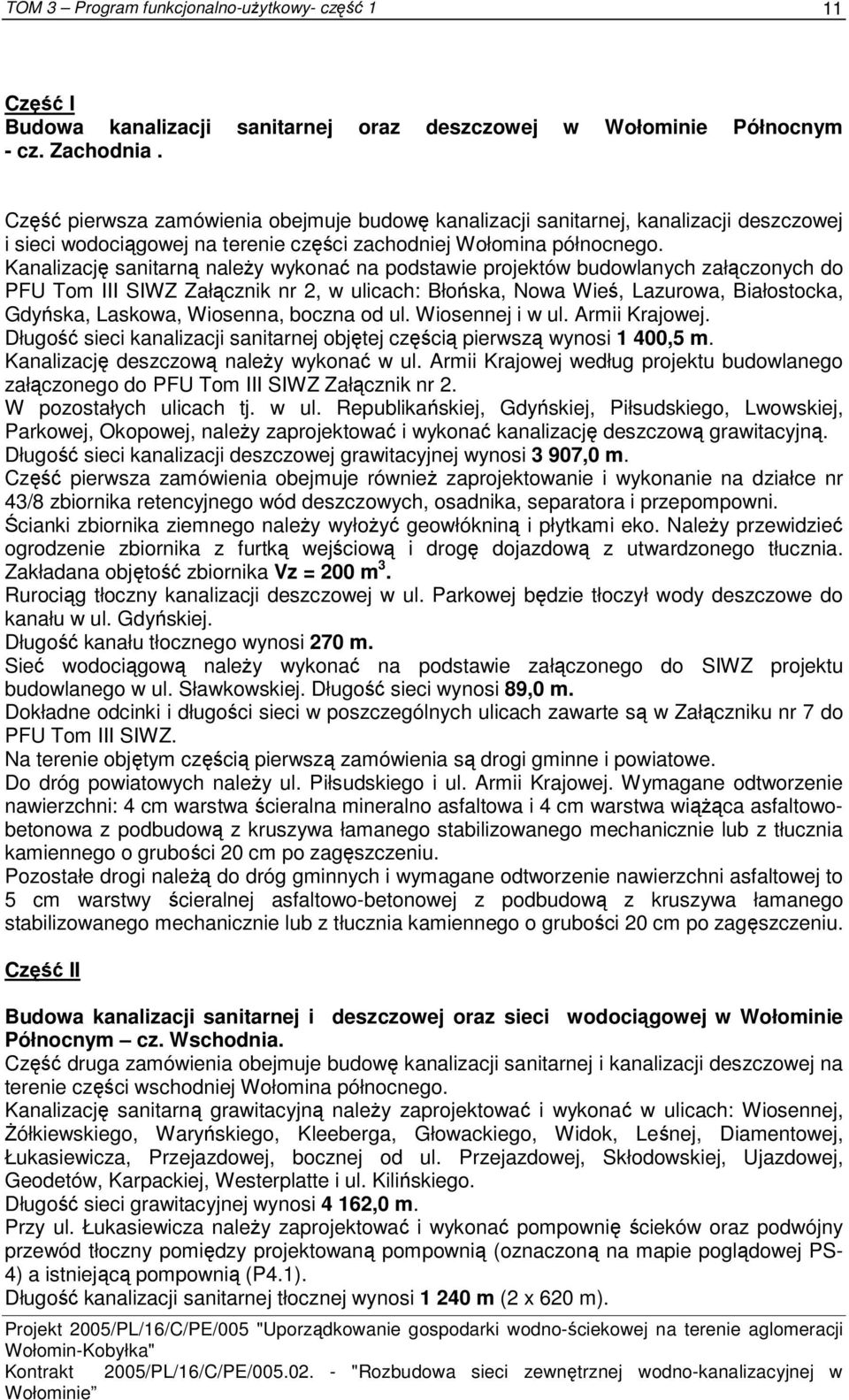

11 11 Część I Budowa kanalizacji sanitarnej oraz deszczowej w Wołominie Północnym - cz. Zachodnia. Część pierwsza zamówienia obejmuje budowę kanalizacji sanitarnej, kanalizacji deszczowej i sieci wodociągowej na terenie części zachodniej Wołomina północnego. Kanalizację sanitarną należy wykonać na podstawie projektów budowlanych załączonych do PFU Tom III SIWZ Załącznik nr 2, w ulicach: Błońska, Nowa Wieś, Lazurowa, Białostocka, Gdyńska, Laskowa, Wiosenna, boczna od ul. Wiosennej i w ul. Armii Krajowej. Długość sieci kanalizacji sanitarnej objętej częścią pierwszą wynosi 1 400,5 m. Kanalizację deszczową należy wykonać w ul. Armii Krajowej według projektu budowlanego załączonego do PFU Tom III SIWZ Załącznik nr 2. W pozostałych ulicach tj. w ul. Republikańskiej, Gdyńskiej, Piłsudskiego, Lwowskiej, Parkowej, Okopowej, należy zaprojektować i wykonać kanalizację deszczową grawitacyjną. Długość sieci kanalizacji deszczowej grawitacyjnej wynosi 3 907,0 m. Część pierwsza zamówienia obejmuje również zaprojektowanie i wykonanie na działce nr 43/8 zbiornika retencyjnego wód deszczowych, osadnika, separatora i przepompowni. Ścianki zbiornika ziemnego należy wyłożyć geowłókniną i płytkami eko. Należy przewidzieć ogrodzenie zbiornika z furtką wejściową i drogę dojazdową z utwardzonego tłucznia. Zakładana objętość zbiornika Vz = 200 m 3. Rurociąg tłoczny kanalizacji deszczowej w ul. Parkowej będzie tłoczył wody deszczowe do kanału w ul. Gdyńskiej. Długość kanału tłocznego wynosi 270 m. Sieć wodociągową należy wykonać na podstawie załączonego do SIWZ projektu budowlanego w ul. Sławkowskiej. Długość sieci wynosi 89,0 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią pierwszą zamówienia są drogi gminne i powiatowe. Do dróg powiatowych należy ul. Piłsudskiego i ul. Armii Krajowej. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowobetonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część II Budowa kanalizacji sanitarnej i deszczowej oraz sieci wodociągowej w Wołominie Północnym cz. Wschodnia. Część druga zamówienia obejmuje budowę kanalizacji sanitarnej i kanalizacji deszczowej na terenie części wschodniej Wołomina północnego. Kanalizację sanitarną grawitacyjną należy zaprojektować i wykonać w ulicach: Wiosennej, Żółkiewskiego, Waryńskiego, Kleeberga, Głowackiego, Widok, Leśnej, Diamentowej, Łukasiewicza, Przejazdowej, bocznej od ul. Przejazdowej, Skłodowskiej, Ujazdowej, Geodetów, Karpackiej, Westerplatte i ul. Kilińskiego. Długość sieci grawitacyjnej wynosi 4 162,0 m. Przy ul. Łukasiewicza należy zaprojektować i wykonać pompownię ścieków oraz podwójny przewód tłoczny pomiędzy projektowaną pompownią (oznaczoną na mapie poglądowej PS- 4) a istniejącą pompownią (P4.1). Długość kanalizacji sanitarnej tłocznej wynosi m (2 x 620 m).

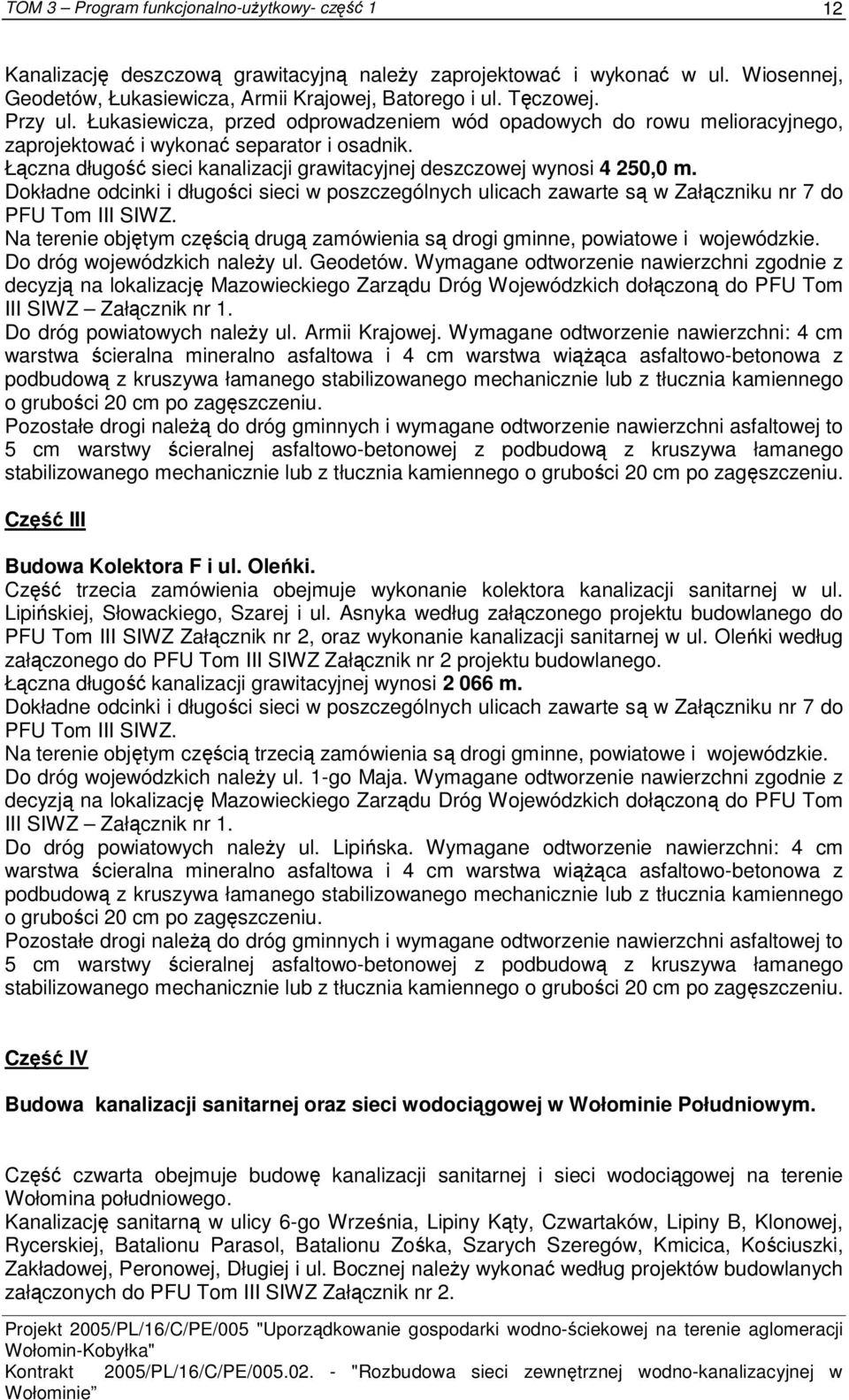

12 12 Kanalizację deszczową grawitacyjną należy zaprojektować i wykonać w ul. Wiosennej, Geodetów, Łukasiewicza, Armii Krajowej, Batorego i ul. Tęczowej. Przy ul. Łukasiewicza, przed odprowadzeniem wód opadowych do rowu melioracyjnego, zaprojektować i wykonać separator i osadnik. Łączna długość sieci kanalizacji grawitacyjnej deszczowej wynosi 4 250,0 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią drugą zamówienia są drogi gminne, powiatowe i wojewódzkie. Do dróg wojewódzkich należy ul. Geodetów. Wymagane odtworzenie nawierzchni zgodnie z decyzją na lokalizację Mazowieckiego Zarządu Dróg Wojewódzkich dołączoną do PFU Tom III SIWZ Załącznik nr 1. Do dróg powiatowych należy ul. Armii Krajowej. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowo-betonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część III Budowa Kolektora F i ul. Oleńki. Część trzecia zamówienia obejmuje wykonanie kolektora kanalizacji sanitarnej w ul. Lipińskiej, Słowackiego, Szarej i ul. Asnyka według załączonego projektu budowlanego do PFU Tom III SIWZ Załącznik nr 2, oraz wykonanie kanalizacji sanitarnej w ul. Oleńki według załączonego do PFU Tom III SIWZ Załącznik nr 2 projektu budowlanego. Łączna długość kanalizacji grawitacyjnej wynosi m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią trzecią zamówienia są drogi gminne, powiatowe i wojewódzkie. Do dróg wojewódzkich należy ul. 1-go Maja. Wymagane odtworzenie nawierzchni zgodnie z decyzją na lokalizację Mazowieckiego Zarządu Dróg Wojewódzkich dołączoną do PFU Tom III SIWZ Załącznik nr 1. Do dróg powiatowych należy ul. Lipińska. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowo-betonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część IV Budowa kanalizacji sanitarnej oraz sieci wodociągowej w Wołominie Południowym. Część czwarta obejmuje budowę kanalizacji sanitarnej i sieci wodociągowej na terenie Wołomina południowego. Kanalizację sanitarną w ulicy 6-go Września, Lipiny Kąty, Czwartaków, Lipiny B, Klonowej, Rycerskiej, Batalionu Parasol, Batalionu Zośka, Szarych Szeregów, Kmicica, Kościuszki, Zakładowej, Peronowej, Długiej i ul. Bocznej należy wykonać według projektów budowlanych załączonych do PFU Tom III SIWZ Załącznik nr 2.

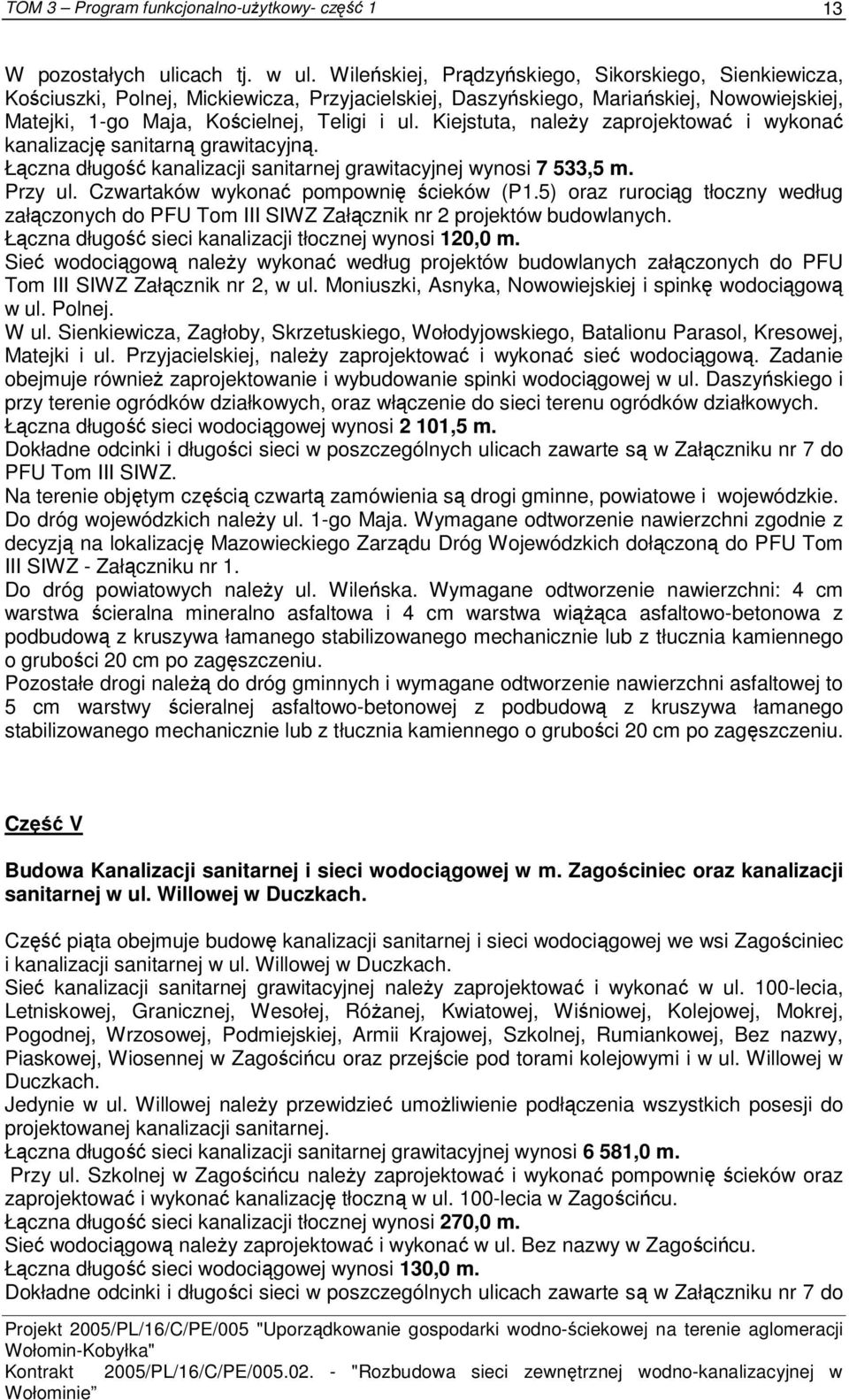

13 13 W pozostałych ulicach tj. w ul. Wileńskiej, Prądzyńskiego, Sikorskiego, Sienkiewicza, Kościuszki, Polnej, Mickiewicza, Przyjacielskiej, Daszyńskiego, Mariańskiej, Nowowiejskiej, Matejki, 1-go Maja, Kościelnej, Teligi i ul. Kiejstuta, należy zaprojektować i wykonać kanalizację sanitarną grawitacyjną. Łączna długość kanalizacji sanitarnej grawitacyjnej wynosi 7 533,5 m. Przy ul. Czwartaków wykonać pompownię ścieków (P1.5) oraz rurociąg tłoczny według załączonych do PFU Tom III SIWZ Załącznik nr 2 projektów budowlanych. Łączna długość sieci kanalizacji tłocznej wynosi 120,0 m. Sieć wodociągową należy wykonać według projektów budowlanych załączonych do PFU Tom III SIWZ Załącznik nr 2, w ul. Moniuszki, Asnyka, Nowowiejskiej i spinkę wodociągową w ul. Polnej. W ul. Sienkiewicza, Zagłoby, Skrzetuskiego, Wołodyjowskiego, Batalionu Parasol, Kresowej, Matejki i ul. Przyjacielskiej, należy zaprojektować i wykonać sieć wodociągową. Zadanie obejmuje również zaprojektowanie i wybudowanie spinki wodociągowej w ul. Daszyńskiego i przy terenie ogródków działkowych, oraz włączenie do sieci terenu ogródków działkowych. Łączna długość sieci wodociągowej wynosi 2 101,5 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią czwartą zamówienia są drogi gminne, powiatowe i wojewódzkie. Do dróg wojewódzkich należy ul. 1-go Maja. Wymagane odtworzenie nawierzchni zgodnie z decyzją na lokalizację Mazowieckiego Zarządu Dróg Wojewódzkich dołączoną do PFU Tom III SIWZ - Załączniku nr 1. Do dróg powiatowych należy ul. Wileńska. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowo-betonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część V Budowa Kanalizacji sanitarnej i sieci wodociągowej w m. Zagościniec oraz kanalizacji sanitarnej w ul. Willowej w Duczkach. Część piąta obejmuje budowę kanalizacji sanitarnej i sieci wodociągowej we wsi Zagościniec i kanalizacji sanitarnej w ul. Willowej w Duczkach. Sieć kanalizacji sanitarnej grawitacyjnej należy zaprojektować i wykonać w ul. 100-lecia, Letniskowej, Granicznej, Wesołej, Różanej, Kwiatowej, Wiśniowej, Kolejowej, Mokrej, Pogodnej, Wrzosowej, Podmiejskiej, Armii Krajowej, Szkolnej, Rumiankowej, Bez nazwy, Piaskowej, Wiosennej w Zagościńcu oraz przejście pod torami kolejowymi i w ul. Willowej w Duczkach. Jedynie w ul. Willowej należy przewidzieć umożliwienie podłączenia wszystkich posesji do projektowanej kanalizacji sanitarnej. Łączna długość sieci kanalizacji sanitarnej grawitacyjnej wynosi 6 581,0 m. Przy ul. Szkolnej w Zagościńcu należy zaprojektować i wykonać pompownię ścieków oraz zaprojektować i wykonać kanalizację tłoczną w ul. 100-lecia w Zagościńcu. Łączna długość sieci kanalizacji tłocznej wynosi 270,0 m. Sieć wodociągową należy zaprojektować i wykonać w ul. Bez nazwy w Zagościńcu. Łączna długość sieci wodociągowej wynosi 130,0 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do

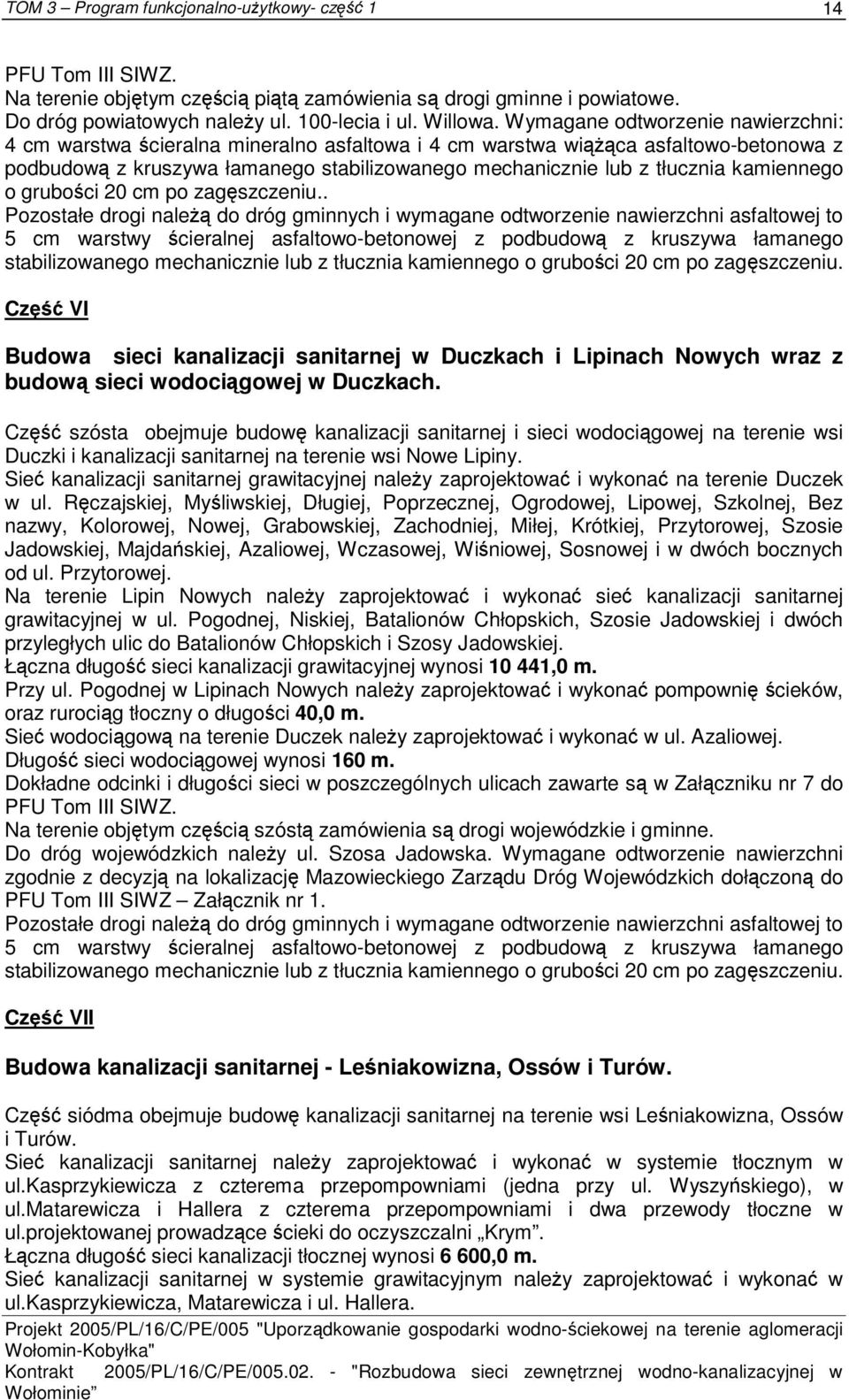

14 14 PFU Tom III SIWZ. Na terenie objętym częścią piątą zamówienia są drogi gminne i powiatowe. Do dróg powiatowych należy ul. 100-lecia i ul. Willowa. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowo-betonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu.. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część VI Budowa sieci kanalizacji sanitarnej w Duczkach i Lipinach Nowych wraz z budową sieci wodociągowej w Duczkach. Część szósta obejmuje budowę kanalizacji sanitarnej i sieci wodociągowej na terenie wsi Duczki i kanalizacji sanitarnej na terenie wsi Nowe Lipiny. Sieć kanalizacji sanitarnej grawitacyjnej należy zaprojektować i wykonać na terenie Duczek w ul. Ręczajskiej, Myśliwskiej, Długiej, Poprzecznej, Ogrodowej, Lipowej, Szkolnej, Bez nazwy, Kolorowej, Nowej, Grabowskiej, Zachodniej, Miłej, Krótkiej, Przytorowej, Szosie Jadowskiej, Majdańskiej, Azaliowej, Wczasowej, Wiśniowej, Sosnowej i w dwóch bocznych od ul. Przytorowej. Na terenie Lipin Nowych należy zaprojektować i wykonać sieć kanalizacji sanitarnej grawitacyjnej w ul. Pogodnej, Niskiej, Batalionów Chłopskich, Szosie Jadowskiej i dwóch przyległych ulic do Batalionów Chłopskich i Szosy Jadowskiej. Łączna długość sieci kanalizacji grawitacyjnej wynosi ,0 m. Przy ul. Pogodnej w Lipinach Nowych należy zaprojektować i wykonać pompownię ścieków, oraz rurociąg tłoczny o długości 40,0 m. Sieć wodociągową na terenie Duczek należy zaprojektować i wykonać w ul. Azaliowej. Długość sieci wodociągowej wynosi 160 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią szóstą zamówienia są drogi wojewódzkie i gminne. Do dróg wojewódzkich należy ul. Szosa Jadowska. Wymagane odtworzenie nawierzchni zgodnie z decyzją na lokalizację Mazowieckiego Zarządu Dróg Wojewódzkich dołączoną do PFU Tom III SIWZ Załącznik nr 1. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część VII Budowa kanalizacji sanitarnej - Leśniakowizna, Ossów i Turów. Część siódma obejmuje budowę kanalizacji sanitarnej na terenie wsi Leśniakowizna, Ossów i Turów. Sieć kanalizacji sanitarnej należy zaprojektować i wykonać w systemie tłocznym w ul.kasprzykiewicza z czterema przepompowniami (jedna przy ul. Wyszyńskiego), w ul.matarewicza i Hallera z czterema przepompowniami i dwa przewody tłoczne w ul.projektowanej prowadzące ścieki do oczyszczalni Krym. Łączna długość sieci kanalizacji tłocznej wynosi 6 600,0 m. Sieć kanalizacji sanitarnej w systemie grawitacyjnym należy zaprojektować i wykonać w ul.kasprzykiewicza, Matarewicza i ul. Hallera.

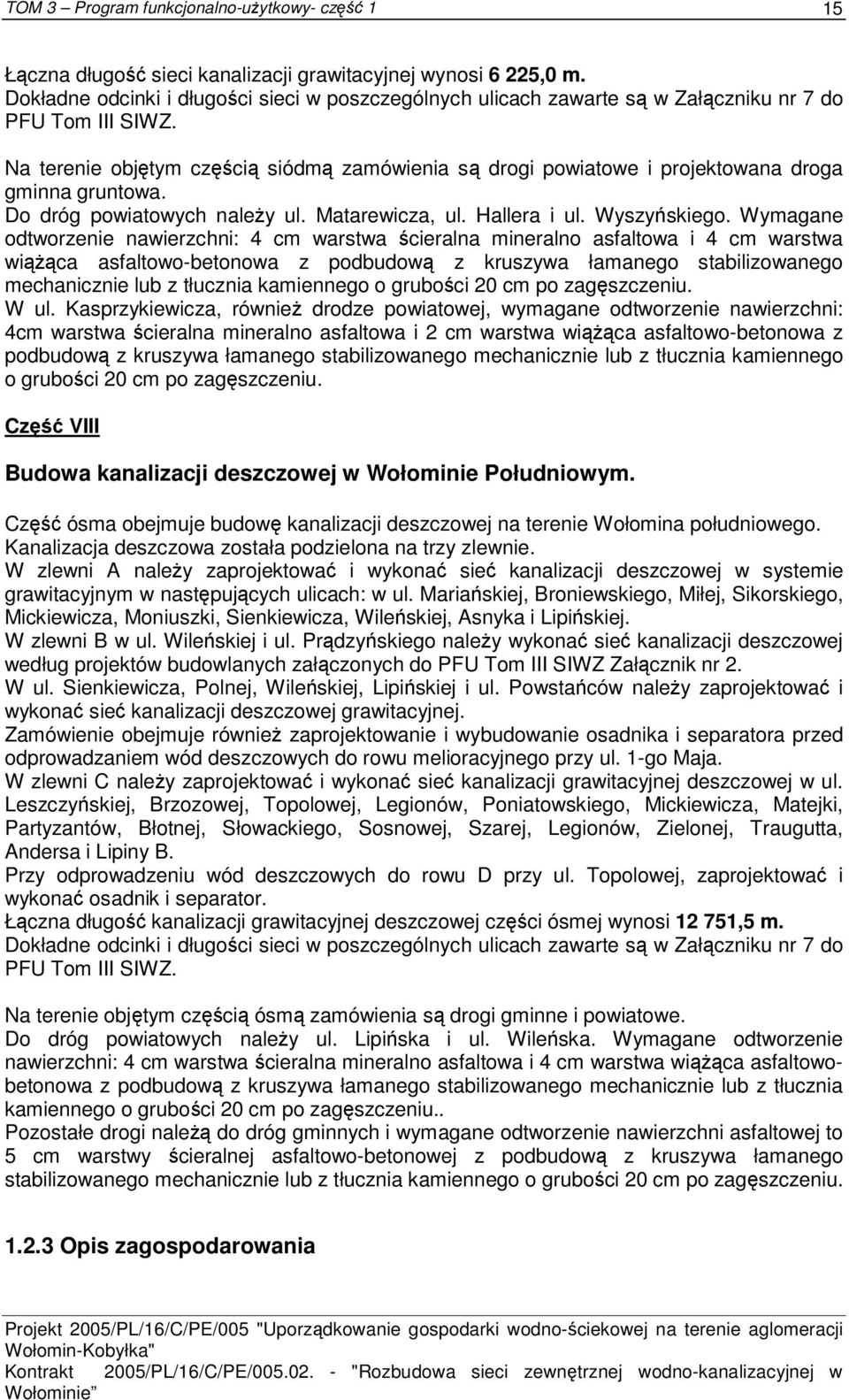

15 15 Łączna długość sieci kanalizacji grawitacyjnej wynosi 6 225,0 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią siódmą zamówienia są drogi powiatowe i projektowana droga gminna gruntowa. Do dróg powiatowych należy ul. Matarewicza, ul. Hallera i ul. Wyszyńskiego. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowo-betonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. W ul. Kasprzykiewicza, również drodze powiatowej, wymagane odtworzenie nawierzchni: 4cm warstwa ścieralna mineralno asfaltowa i 2 cm warstwa wiążąca asfaltowo-betonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu. Część VIII Budowa kanalizacji deszczowej w Wołominie Południowym. Część ósma obejmuje budowę kanalizacji deszczowej na terenie Wołomina południowego. Kanalizacja deszczowa została podzielona na trzy zlewnie. W zlewni A należy zaprojektować i wykonać sieć kanalizacji deszczowej w systemie grawitacyjnym w następujących ulicach: w ul. Mariańskiej, Broniewskiego, Miłej, Sikorskiego, Mickiewicza, Moniuszki, Sienkiewicza, Wileńskiej, Asnyka i Lipińskiej. W zlewni B w ul. Wileńskiej i ul. Prądzyńskiego należy wykonać sieć kanalizacji deszczowej według projektów budowlanych załączonych do PFU Tom III SIWZ Załącznik nr 2. W ul. Sienkiewicza, Polnej, Wileńskiej, Lipińskiej i ul. Powstańców należy zaprojektować i wykonać sieć kanalizacji deszczowej grawitacyjnej. Zamówienie obejmuje również zaprojektowanie i wybudowanie osadnika i separatora przed odprowadzaniem wód deszczowych do rowu melioracyjnego przy ul. 1-go Maja. W zlewni C należy zaprojektować i wykonać sieć kanalizacji grawitacyjnej deszczowej w ul. Leszczyńskiej, Brzozowej, Topolowej, Legionów, Poniatowskiego, Mickiewicza, Matejki, Partyzantów, Błotnej, Słowackiego, Sosnowej, Szarej, Legionów, Zielonej, Traugutta, Andersa i Lipiny B. Przy odprowadzeniu wód deszczowych do rowu D przy ul. Topolowej, zaprojektować i wykonać osadnik i separator. Łączna długość kanalizacji grawitacyjnej deszczowej części ósmej wynosi ,5 m. Dokładne odcinki i długości sieci w poszczególnych ulicach zawarte są w Załączniku nr 7 do PFU Tom III SIWZ. Na terenie objętym częścią ósmą zamówienia są drogi gminne i powiatowe. Do dróg powiatowych należy ul. Lipińska i ul. Wileńska. Wymagane odtworzenie nawierzchni: 4 cm warstwa ścieralna mineralno asfaltowa i 4 cm warstwa wiążąca asfaltowobetonowa z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu.. Pozostałe drogi należą do dróg gminnych i wymagane odtworzenie nawierzchni asfaltowej to 5 cm warstwy ścieralnej asfaltowo-betonowej z podbudową z kruszywa łamanego stabilizowanego mechanicznie lub z tłucznia kamiennego o grubości 20 cm po zagęszczeniu Opis zagospodarowania

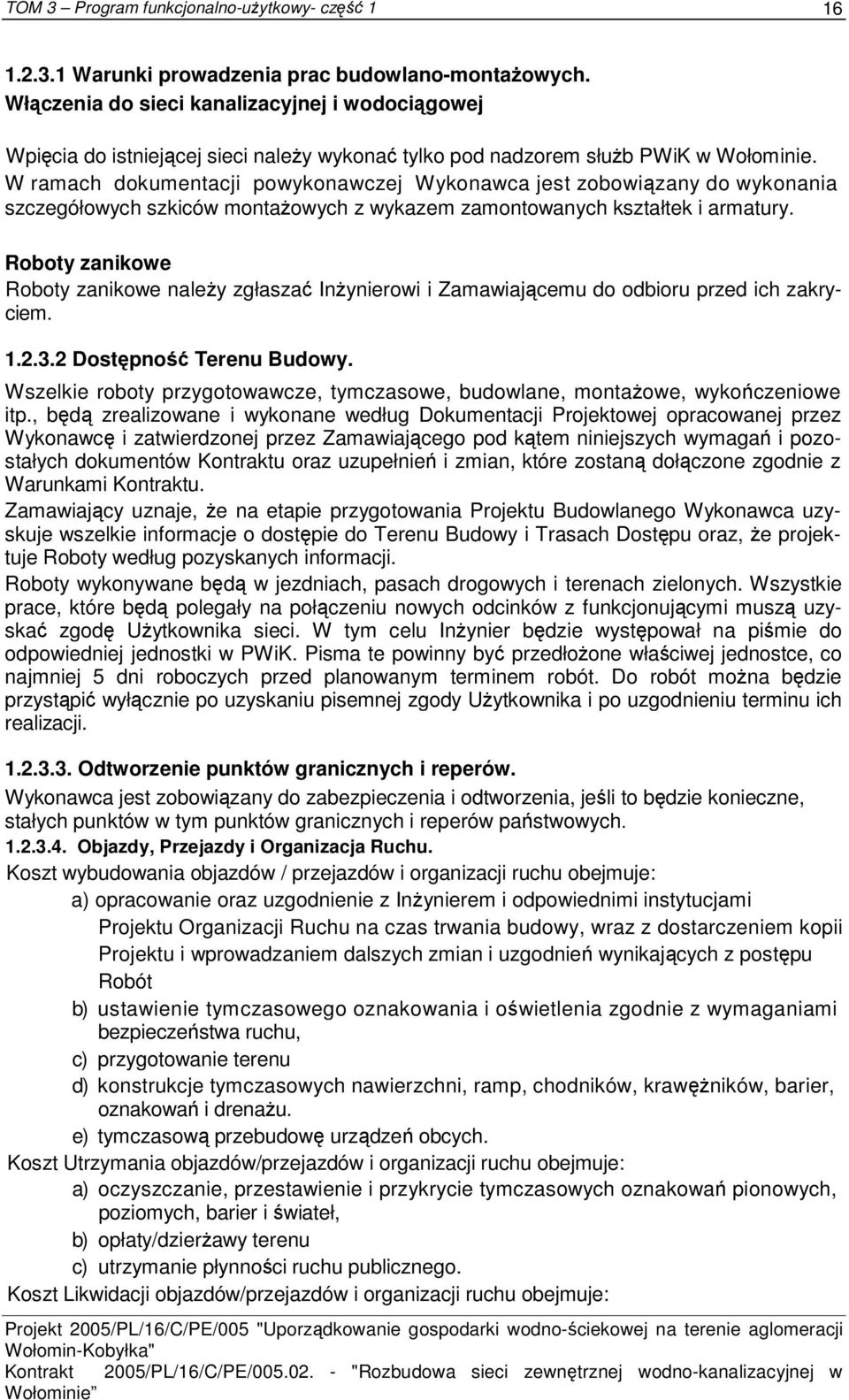

16 Warunki prowadzenia prac budowlano-montażowych. Włączenia do sieci kanalizacyjnej i wodociągowej Wpięcia do istniejącej sieci należy wykonać tylko pod nadzorem służb PWiK w Wołominie. W ramach dokumentacji powykonawczej Wykonawca jest zobowiązany do wykonania szczegółowych szkiców montażowych z wykazem zamontowanych kształtek i armatury. Roboty zanikowe Roboty zanikowe należy zgłaszać Inżynierowi i Zamawiającemu do odbioru przed ich zakryciem Dostępność Terenu Budowy. Wszelkie roboty przygotowawcze, tymczasowe, budowlane, montażowe, wykończeniowe itp., będą zrealizowane i wykonane według Dokumentacji Projektowej opracowanej przez Wykonawcę i zatwierdzonej przez Zamawiającego pod kątem niniejszych wymagań i pozostałych dokumentów Kontraktu oraz uzupełnień i zmian, które zostaną dołączone zgodnie z Warunkami Kontraktu. Zamawiający uznaje, że na etapie przygotowania Projektu Budowlanego Wykonawca uzyskuje wszelkie informacje o dostępie do Terenu Budowy i Trasach Dostępu oraz, że projektuje Roboty według pozyskanych informacji. Roboty wykonywane będą w jezdniach, pasach drogowych i terenach zielonych. Wszystkie prace, które będą polegały na połączeniu nowych odcinków z funkcjonującymi muszą uzyskać zgodę Użytkownika sieci. W tym celu Inżynier będzie występował na piśmie do odpowiedniej jednostki w PWiK. Pisma te powinny być przedłożone właściwej jednostce, co najmniej 5 dni roboczych przed planowanym terminem robót. Do robót można będzie przystąpić wyłącznie po uzyskaniu pisemnej zgody Użytkownika i po uzgodnieniu terminu ich realizacji Odtworzenie punktów granicznych i reperów. Wykonawca jest zobowiązany do zabezpieczenia i odtworzenia, jeśli to będzie konieczne, stałych punktów w tym punktów granicznych i reperów państwowych Objazdy, Przejazdy i Organizacja Ruchu. Koszt wybudowania objazdów / przejazdów i organizacji ruchu obejmuje: a) opracowanie oraz uzgodnienie z Inżynierem i odpowiednimi instytucjami Projektu Organizacji Ruchu na czas trwania budowy, wraz z dostarczeniem kopii Projektu i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu Robót b) ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, c) przygotowanie terenu d) konstrukcje tymczasowych nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu. e) tymczasową przebudowę urządzeń obcych. Koszt Utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: a) oczyszczanie, przestawienie i przykrycie tymczasowych oznakowań pionowych, poziomych, barier i świateł, b) opłaty/dzierżawy terenu c) utrzymanie płynności ruchu publicznego. Koszt Likwidacji objazdów/przejazdów i organizacji ruchu obejmuje:

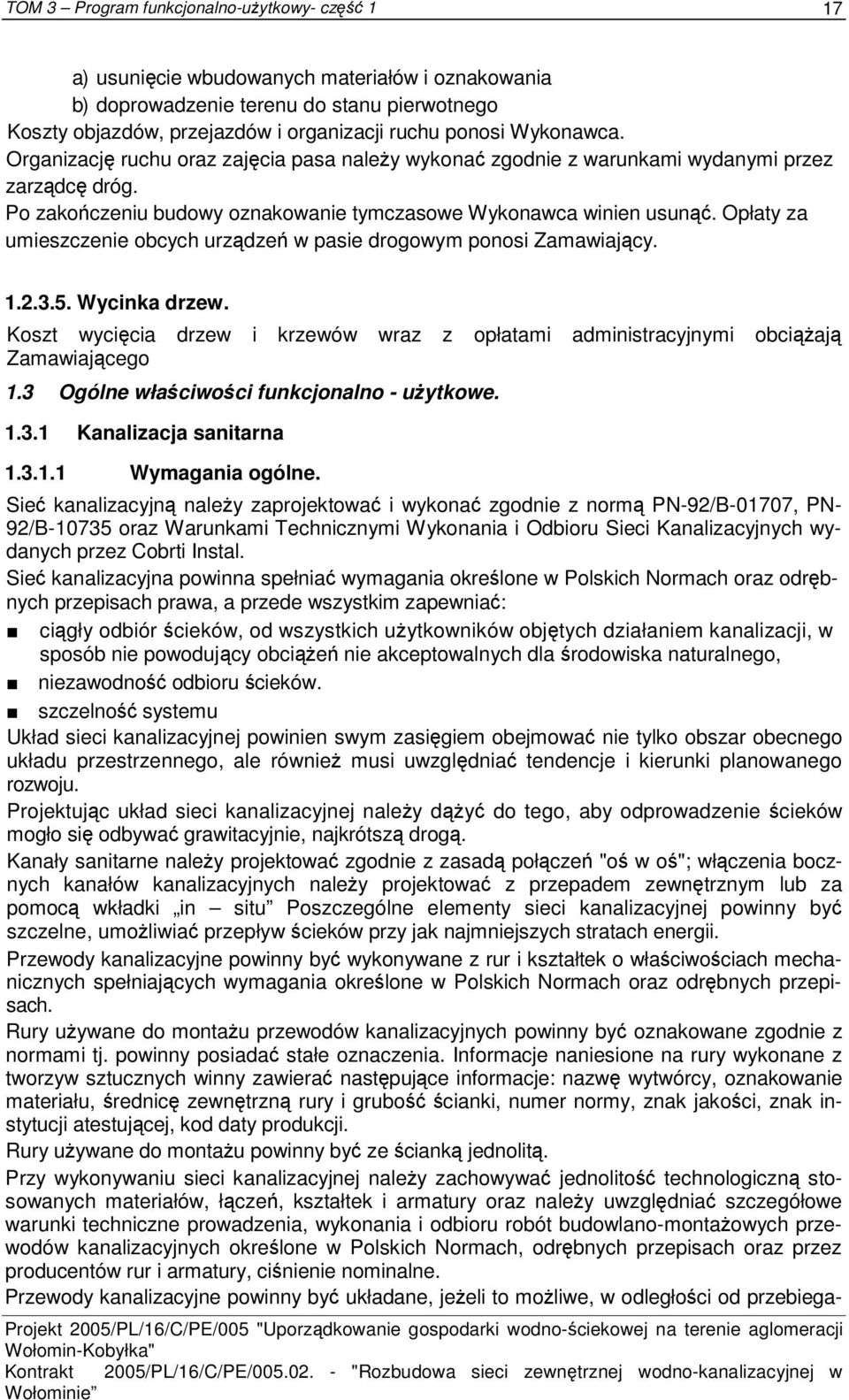

17 17 a) usunięcie wbudowanych materiałów i oznakowania b) doprowadzenie terenu do stanu pierwotnego Koszty objazdów, przejazdów i organizacji ruchu ponosi Wykonawca. Organizację ruchu oraz zajęcia pasa należy wykonać zgodnie z warunkami wydanymi przez zarządcę dróg. Po zakończeniu budowy oznakowanie tymczasowe Wykonawca winien usunąć. Opłaty za umieszczenie obcych urządzeń w pasie drogowym ponosi Zamawiający Wycinka drzew. Koszt wycięcia drzew i krzewów wraz z opłatami administracyjnymi obciążają Zamawiającego 1.3 Ogólne właściwości funkcjonalno - użytkowe Kanalizacja sanitarna Wymagania ogólne. Sieć kanalizacyjną należy zaprojektować i wykonać zgodnie z normą PN-92/B-01707, PN- 92/B oraz Warunkami Technicznymi Wykonania i Odbioru Sieci Kanalizacyjnych wydanych przez Cobrti Instal. Sieć kanalizacyjna powinna spełniać wymagania określone w Polskich Normach oraz odrębnych przepisach prawa, a przede wszystkim zapewniać: ciągły odbiór ścieków, od wszystkich użytkowników objętych działaniem kanalizacji, w sposób nie powodujący obciążeń nie akceptowalnych dla środowiska naturalnego, niezawodność odbioru ścieków. szczelność systemu Układ sieci kanalizacyjnej powinien swym zasięgiem obejmować nie tylko obszar obecnego układu przestrzennego, ale również musi uwzględniać tendencje i kierunki planowanego rozwoju. Projektując układ sieci kanalizacyjnej należy dążyć do tego, aby odprowadzenie ścieków mogło się odbywać grawitacyjnie, najkrótszą drogą. Kanały sanitarne należy projektować zgodnie z zasadą połączeń "oś w oś"; włączenia bocznych kanałów kanalizacyjnych należy projektować z przepadem zewnętrznym lub za pomocą wkładki in situ Poszczególne elementy sieci kanalizacyjnej powinny być szczelne, umożliwiać przepływ ścieków przy jak najmniejszych stratach energii. Przewody kanalizacyjne powinny być wykonywane z rur i kształtek o właściwościach mechanicznych spełniających wymagania określone w Polskich Normach oraz odrębnych przepisach. Rury używane do montażu przewodów kanalizacyjnych powinny być oznakowane zgodnie z normami tj. powinny posiadać stałe oznaczenia. Informacje naniesione na rury wykonane z tworzyw sztucznych winny zawierać następujące informacje: nazwę wytwórcy, oznakowanie materiału, średnicę zewnętrzną rury i grubość ścianki, numer normy, znak jakości, znak instytucji atestującej, kod daty produkcji. Rury używane do montażu powinny być ze ścianką jednolitą. Przy wykonywaniu sieci kanalizacyjnej należy zachowywać jednolitość technologiczną stosowanych materiałów, łączeń, kształtek i armatury oraz należy uwzględniać szczegółowe warunki techniczne prowadzenia, wykonania i odbioru robót budowlano-montażowych przewodów kanalizacyjnych określone w Polskich Normach, odrębnych przepisach oraz przez producentów rur i armatury, ciśnienie nominalne. Przewody kanalizacyjne powinny być układane, jeżeli to możliwe, w odległości od przebiega-

18 18 jących równolegle innych przewodów co najmniej: 1.5 m od przewodów gazowych i wodociągowych, 1,0 m od kabli elektrycznych i 1,0 m od kabli telekomunikacyjnych Usytuowanie. Przy wyborze trasy przebiegu kolektorów i kanałów należy się kierować następującymi zasadami: trasy kolektorów należy prowadzić wzdłuż najniższych punktów zlewni, dążąc do te go, aby odprowadzanie ścieków mogło się odbywać grawitacyjnie, kanały boczne powinny po jak najkrótszej drodze odprowadzać ścieki do kolektorów należy unikać spadków kolektorów/kanałów niezgodnych ze spadkami terenu, należy unikać projektowania sieci w sposób kolidujący z istniejącymi obiektami, ziele nią, infrastrukturą podziemną, przy lokalizacji tras kanałów należy przewidzieć miejsce na pozostałą infrastrukturę uzbrojenia terenu. Odległość pozioma osi kanału bocznego/kolektora od obiektu budowlanego powinna zabezpieczać przed możliwością osuwania się gruntu spod fundamentów obiektu budowlanego podczas wykonywania prac eksploatacyjnych w otwartym wykopie. Przebieg ciągu położenia przewodów kanalizacyjnych wyznaczony przez spadek linii dna kanału winien uwzględniać: przepływ ścieków z prędkością gwarantującą proces samooczyszczania kanału, wielkość dopuszczalnej (maksymalnej) prędkości przepływu ścieków w przewodach kanalizacyjnych, wymóg minimalnych i maksymalnych zagłębień przewodów kanalizacyjnych Kanały- usytuowanie. Kanały powinny być prowadzone w liniach rozgraniczających ulice z uwzględnieniem możliwości wykonania odcinków sieci do obydwu ciągów zabudowy. Wskazane jest, aby linia przebiegu tras kanałów bocznych była równoległa do linii regulacyjnej ulicy. Kanały poza terenami przeznaczonymi na cele komunikacyjne należy prowadzić w wydzielonych pasach technicznych. Kanały powinny być układane w ziemi na głębokości minimalnej h p + 0,2 m (h p - głębokość przemarzania) mierząc od górnej tworzącej przewodu poniżej rzędnej projektowanego terenu zgodnie z PN-92/B Kanały w terenie o niekorzystnym układzie należy umieszczać, w początkowych odcinkach ich przebiegu, na minimalnej dopuszczalnej głębokości dla uniknięcia znacznego ich zagłębienia na dalszych odcinkach; należy przy tym uwzględnić grawitacyjne odprowadzenie ścieków z budynków z zachowaniem głębokości przemarzania oraz należy uwzględnić uniknięcie kolizji sieci z istniejącym i planowanym uzbrojeniem terenu Obiekty inżynierskie na sieci, studnie kanalizacyjne Studnie kanalizacyjne należy lokalizować z zachowaniem następujących wymagań: powinna być zapewniona możliwość dojazdu do studni w celu wykonywania niezbędnych czynności eksploatacyjnych, należy unikać lokalizowania studzienek w zagłębieniach terenu i innych miejscach narażonych na gromadzenie się wód opadowych, lokalizować na wysokościach wszystkich skrzyżowań dróg bocznych Na kanałach ściekowych należy budować studnie kanalizacyjne przy każdej zmianie kierunku, spadku i przekroju kanału w odstępach nie większych niż 60m. Studnie należy rozmieszczać tak by umożliwić włączenie do nich jak najwięcej przyłączy kanalizacyjnych,

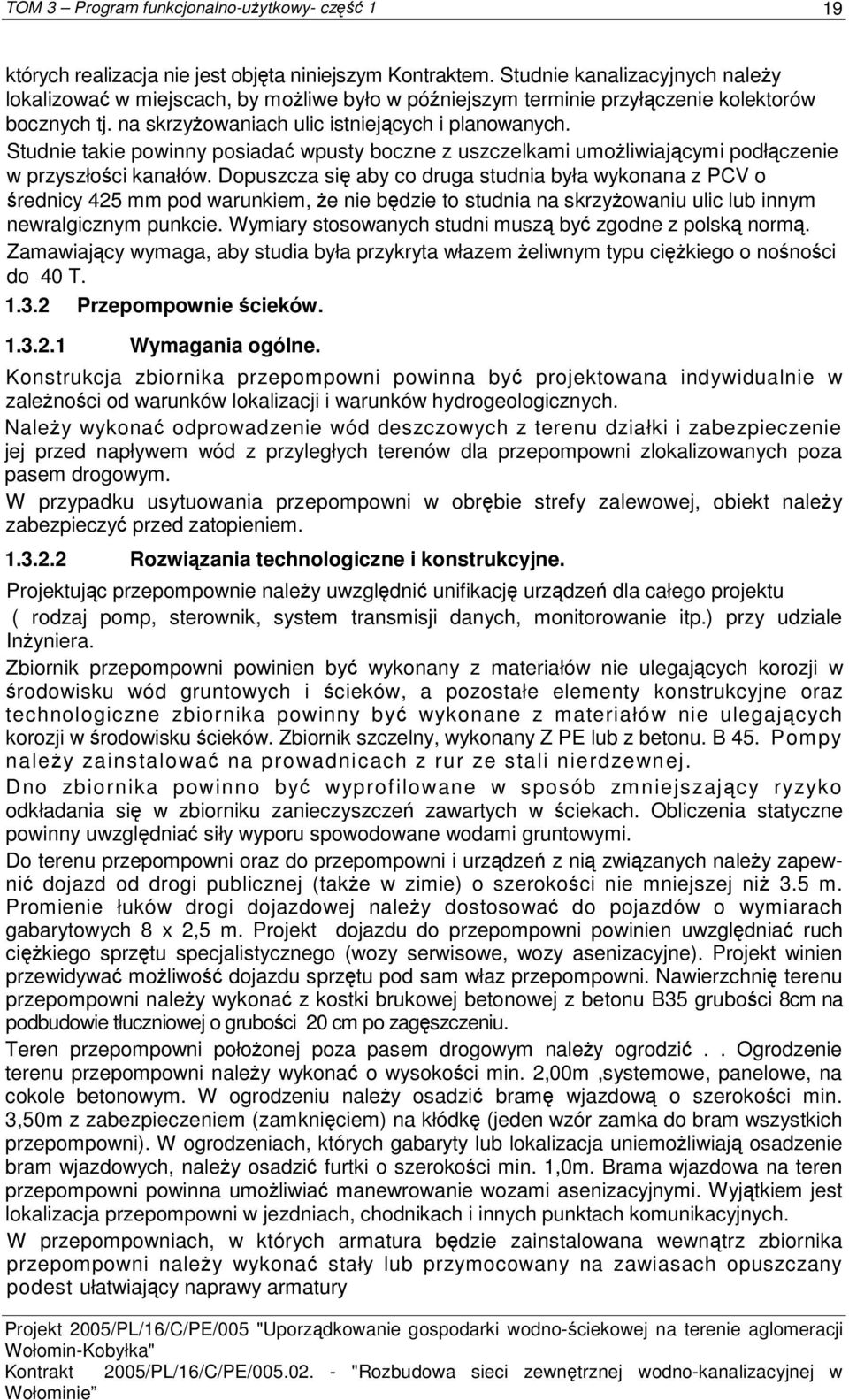

19 19 których realizacja nie jest objęta niniejszym Kontraktem. Studnie kanalizacyjnych należy lokalizować w miejscach, by możliwe było w późniejszym terminie przyłączenie kolektorów bocznych tj. na skrzyżowaniach ulic istniejących i planowanych. Studnie takie powinny posiadać wpusty boczne z uszczelkami umożliwiającymi podłączenie w przyszłości kanałów. Dopuszcza się aby co druga studnia była wykonana z PCV o średnicy 425 mm pod warunkiem, że nie będzie to studnia na skrzyżowaniu ulic lub innym newralgicznym punkcie. Wymiary stosowanych studni muszą być zgodne z polską normą. Zamawiający wymaga, aby studia była przykryta włazem żeliwnym typu ciężkiego o nośności do 40 T Przepompownie ścieków Wymagania ogólne. Konstrukcja zbiornika przepompowni powinna być projektowana indywidualnie w zależności od warunków lokalizacji i warunków hydrogeologicznych. Należy wykonać odprowadzenie wód deszczowych z terenu działki i zabezpieczenie jej przed napływem wód z przyległych terenów dla przepompowni zlokalizowanych poza pasem drogowym. W przypadku usytuowania przepompowni w obrębie strefy zalewowej, obiekt należy zabezpieczyć przed zatopieniem Rozwiązania technologiczne i konstrukcyjne. Projektując przepompownie należy uwzględnić unifikację urządzeń dla całego projektu ( rodzaj pomp, sterownik, system transmisji danych, monitorowanie itp.) przy udziale Inżyniera. Zbiornik przepompowni powinien być wykonany z materiałów nie ulegających korozji w środowisku wód gruntowych i ścieków, a pozostałe elementy konstrukcyjne oraz technologiczne zbiornika powinny być wykonane z materiałów nie ulegających korozji w środowisku ścieków. Zbiornik szczelny, wykonany Z PE lub z betonu. B 45. Pompy należy zainstalować na prowadnicach z rur ze stali nierdzewnej. Dno zbiornika powinno być wyprofilowane w sposób zmniejszający ryzyko odkładania się w zbiorniku zanieczyszczeń zawartych w ściekach. Obliczenia statyczne powinny uwzględniać siły wyporu spowodowane wodami gruntowymi. Do terenu przepompowni oraz do przepompowni i urządzeń z nią związanych należy zapewnić dojazd od drogi publicznej (także w zimie) o szerokości nie mniejszej niż 3.5 m. Promienie łuków drogi dojazdowej należy dostosować do pojazdów o wymiarach gabarytowych 8 x 2,5 m. Projekt dojazdu do przepompowni powinien uwzględniać ruch ciężkiego sprzętu specjalistycznego (wozy serwisowe, wozy asenizacyjne). Projekt winien przewidywać możliwość dojazdu sprzętu pod sam właz przepompowni. Nawierzchnię terenu przepompowni należy wykonać z kostki brukowej betonowej z betonu B35 grubości 8cm na podbudowie tłuczniowej o grubości 20 cm po zagęszczeniu. Teren przepompowni położonej poza pasem drogowym należy ogrodzić.. Ogrodzenie terenu przepompowni należy wykonać o wysokości min. 2,00m,systemowe, panelowe, na cokole betonowym. W ogrodzeniu należy osadzić bramę wjazdową o szerokości min. 3,50m z zabezpieczeniem (zamknięciem) na kłódkę (jeden wzór zamka do bram wszystkich przepompowni). W ogrodzeniach, których gabaryty lub lokalizacja uniemożliwiają osadzenie bram wjazdowych, należy osadzić furtki o szerokości min. 1,0m. Brama wjazdowa na teren przepompowni powinna umożliwiać manewrowanie wozami asenizacyjnymi. Wyjątkiem jest lokalizacja przepompowni w jezdniach, chodnikach i innych punktach komunikacyjnych. W przepompowniach, w których armatura będzie zainstalowana wewnątrz zbiornika przepompowni należy wykonać stały lub przymocowany na zawiasach opuszczany podest ułatwiający naprawy armatury

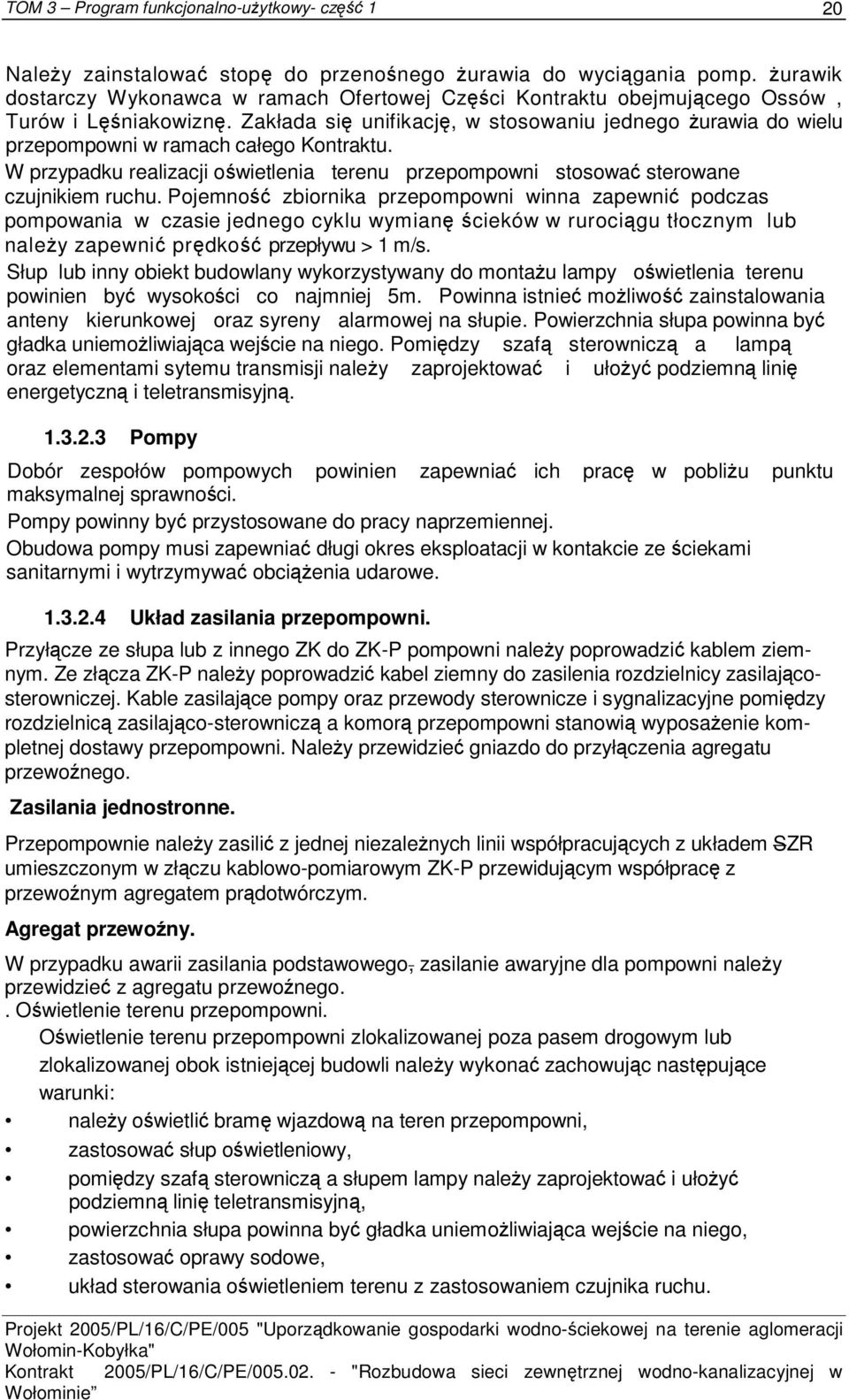

20 20 Należy zainstalować stopę do przenośnego żurawia do wyciągania pomp. żurawik dostarczy Wykonawca w ramach Ofertowej Części Kontraktu obejmującego Ossów, Turów i Lęśniakowiznę. Zakłada się unifikację, w stosowaniu jednego żurawia do wielu przepompowni w ramach całego Kontraktu. W przypadku realizacji oświetlenia terenu przepompowni stosować sterowane czujnikiem ruchu. Pojemność zbiornika przepompowni winna zapewnić podczas pompowania w czasie jednego cyklu wymianę ścieków w rurociągu tłocznym lub należy zapewnić prędkość przepływu > 1 m/s. Słup lub inny obiekt budowlany wykorzystywany do montażu lampy oświetlenia terenu powinien być wysokości co najmniej 5m. Powinna istnieć możliwość zainstalowania anteny kierunkowej oraz syreny alarmowej na słupie. Powierzchnia słupa powinna być gładka uniemożliwiająca wejście na niego. Pomiędzy szafą sterowniczą a lampą oraz elementami sytemu transmisji należy zaprojektować i ułożyć podziemną linię energetyczną i teletransmisyjną Pompy Dobór zespołów pompowych powinien zapewniać ich pracę w pobliżu punktu maksymalnej sprawności. Pompy powinny być przystosowane do pracy naprzemiennej. Obudowa pompy musi zapewniać długi okres eksploatacji w kontakcie ze ściekami sanitarnymi i wytrzymywać obciążenia udarowe Układ zasilania przepompowni. Przyłącze ze słupa lub z innego ZK do ZK-P pompowni należy poprowadzić kablem ziemnym. Ze złącza ZK-P należy poprowadzić kabel ziemny do zasilenia rozdzielnicy zasilającosterowniczej. Kable zasilające pompy oraz przewody sterownicze i sygnalizacyjne pomiędzy rozdzielnicą zasilająco-sterowniczą a komorą przepompowni stanowią wyposażenie kompletnej dostawy przepompowni. Należy przewidzieć gniazdo do przyłączenia agregatu przewoźnego. Zasilania jednostronne. Przepompownie należy zasilić z jednej niezależnych linii współpracujących z układem SZR umieszczonym w złączu kablowo-pomiarowym ZK-P przewidującym współpracę z przewoźnym agregatem prądotwórczym. Agregat przewoźny. W przypadku awarii zasilania podstawowego, zasilanie awaryjne dla pompowni należy przewidzieć z agregatu przewoźnego.. Oświetlenie terenu przepompowni. Oświetlenie terenu przepompowni zlokalizowanej poza pasem drogowym lub zlokalizowanej obok istniejącej budowli należy wykonać zachowując następujące warunki: należy oświetlić bramę wjazdową na teren przepompowni, zastosować słup oświetleniowy, pomiędzy szafą sterowniczą a słupem lampy należy zaprojektować i ułożyć podziemną linię teletransmisyjną, powierzchnia słupa powinna być gładka uniemożliwiająca wejście na niego, zastosować oprawy sodowe, układ sterowania oświetleniem terenu z zastosowaniem czujnika ruchu.
