NACHYLONY PRZESIEWACZ WIBRACYJNY

Transkrypt

1 PROGRADE NACHYLONY PRZESIEWACZ WIBRACYJNY CDE TO NACHYLONY PRZESIEWACZ WIBRACYJNY O RUCHU KOŁOWYM ZAPROJEKTOWANY TAK, BY PRACOWAĆ W NAJCIĘŻSZYCH WARUNKACH CDE GLOBAL

2 03 Nasza wizja Objąć pozycję światowego lidera na rynku urządzeń płuczących. Wyjątkowość Nasze naukowe zaangażowanie w technologie oczyszczania czyni nas ekspertami i daje nam bezkonkurencyjną wiedzę specjalistyczną. Odwaga Nieustannie kwestionując utarte założenia, osiągamy lepsze wyniki i wydajność. Oryginalność Ugruntowana pozycja w dostarczaniu, na skalę globalną, urządzeń, które zmieniły oblicze przetwarzania surowców mineralnych.

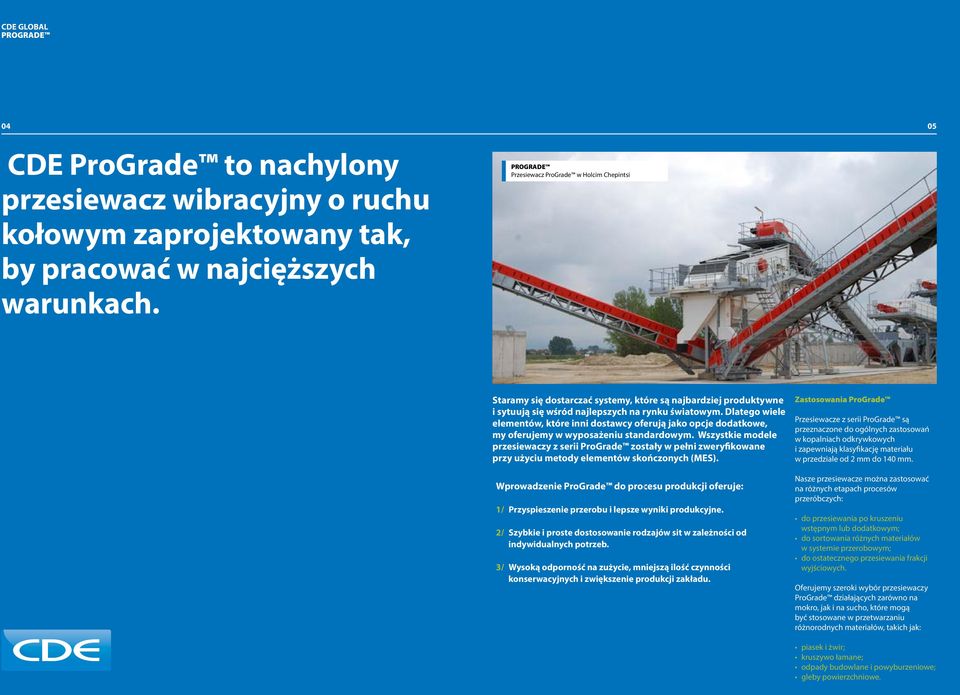

3 04 05 CDE ProGrade to nachylony przesiewacz wibracyjny o ruchu kołowym zaprojektowany tak, by pracować w najcięższych warunkach. Przesiewacz ProGrade w Holcim Chepintsi Staramy się dostarczać systemy, które są najbardziej produktywne i sytuują się wśród najlepszych na rynku światowym. Dlatego wiele elementów, które inni dostawcy oferują jako opcje dodatkowe, my oferujemy w wyposażeniu standardowym. Wszystkie modele przesiewaczy z serii ProGrade zostały w pełni zweryfikowane przy użyciu metody elementów skończonych (MES). Wprowadzenie ProGrade do procesu produkcji oferuje: 1/ Przyspieszenie przerobu i lepsze wyniki produkcyjne. 2/ Szybkie i proste dostosowanie rodzajów sit w zależności od indywidualnych potrzeb. 3/ Wysoką odporność na zużycie, mniejszą ilość czynności konserwacyjnych i zwiększenie produkcji zakładu. Zastosowania ProGrade Przesiewacze z serii ProGrade są przeznaczone do ogólnych zastosowań w kopalniach odkrywkowych i zapewniają klasyfikację materiału w przedziale od 2 mm do 140 mm. Nasze przesiewacze można zastosować na różnych etapach procesów przeróbczych: do przesiewania po kruszeniu wstępnym lub dodatkowym; do sortowania różnych materiałów w systemie przerobowym; do ostatecznego przesiewania frakcji wyjściowych. Oferujemy szeroki wybór przesiewaczy ProGrade działających zarówno na mokro, jak i na sucho, które mogą być stosowane w przetwarzaniu różnorodnych materiałów, takich jak: piasek i żwir; kruszywo łamane; odpady budowlane i powyburzeniowe; gleby powierzchniowe.

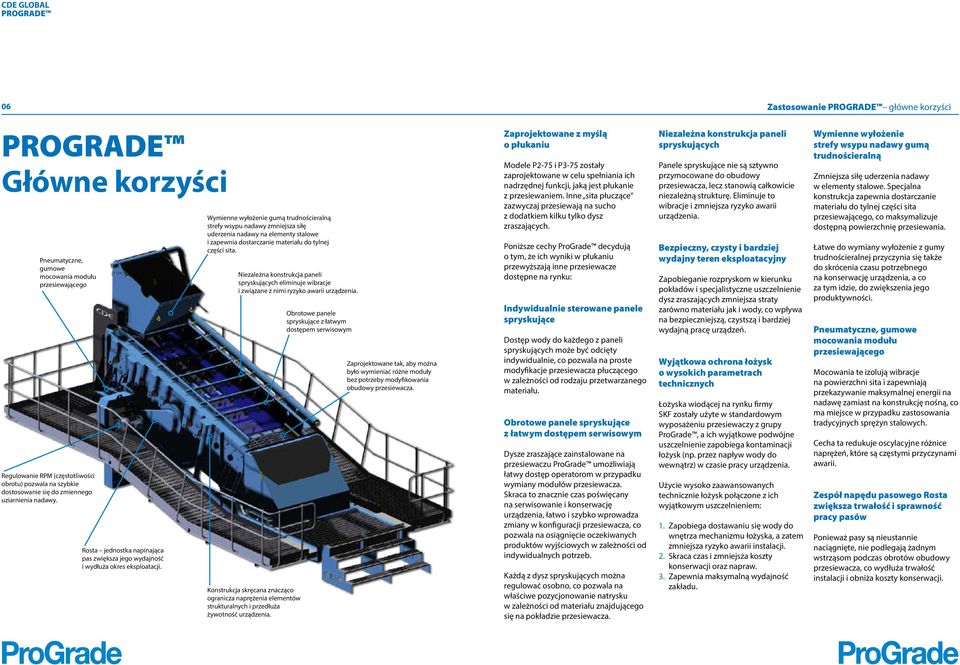

4 06 Zastosowanie główne korzyści Główne korzyści Pneumatyczne, gumowe mocowania modułu przesiewającego Regulowanie RPM (częstotliwości obrotu) pozwala na szybkie dostosowanie się do zmiennego uziarnienia nadawy. Rosta jednostka napinająca pas zwiększa jego wydajność i wydłuża okres eksploatacji. Wymienne wyłożenie gumą trudnościeralną strefy wsypu nadawy zmniejsza siłę uderzenia nadawy na elementy stalowe i zapewnia dostarczanie materiału do tylnej części sita. Niezależna konstrukcja paneli spryskujących eliminuje wibracje i związane z nimi ryzyko awarii urządzenia. Konstrukcja skręcana znacząco ogranicza naprężenia elementów strukturalnych i przedłuża żywotność urządzenia. Obrotowe panele spryskujące z łatwym dostępem serwisowym Zaprojektowane tak, aby można było wymieniać różne moduły bez potrzeby modyfikowania obudowy przesiewacza. Zaprojektowane z myślą o płukaniu Modele P2-75 i P3-75 zostały zaprojektowane w celu spełniania ich nadrzędnej funkcji, jaką jest płukanie z przesiewaniem. Inne sita płuczące zazwyczaj przesiewają na sucho z dodatkiem kilku tylko dysz zraszających. Poniższe cechy ProGrade decydują o tym, że ich wyniki w płukaniu przewyższają inne przesiewacze dostępne na rynku: Indywidualnie sterowane panele spryskujące Dostęp wody do każdego z paneli spryskujących może być odcięty indywidualnie, co pozwala na proste modyfikacje przesiewacza płuczącego w zależności od rodzaju przetwarzanego materiału. Obrotowe panele spryskujące z łatwym dostępem serwisowym Dysze zraszające zainstalowane na przesiewaczu ProGrade umożliwiają łatwy dostęp operatorom w przypadku wymiany modułów przesiewacza. Skraca to znacznie czas poświęcany na serwisowanie i konserwację urządzenia, łatwo i szybko wprowadza zmiany w konfiguracji przesiewacza, co pozwala na osiągnięcie oczekiwanych produktów wyjściowych w zależności od indywidualnych potrzeb. Każdą z dysz spryskujących można regulować osobno, co pozwala na właściwe pozycjonowanie natrysku w zależności od materiału znajdującego się na pokładzie przesiewacza. Niezależna konstrukcja paneli spryskujących Panele spryskujące nie są sztywno przymocowane do obudowy przesiewacza, lecz stanowią całkowicie niezależną strukturę. Eliminuje to wibracje i zmniejsza ryzyko awarii urządzenia. Bezpieczny, czysty i bardziej wydajny teren eksploatacyjny Zapobieganie rozpryskom w kierunku pokładów i specjalistyczne uszczelnienie dysz zraszających zmniejsza straty zarówno materiału jak i wody, co wpływa na bezpieczniejszą, czystszą i bardziej wydajną pracę urządzeń. Wyjątkowa ochrona łożysk o wysokich parametrach technicznych Łożyska wiodącej na rynku firmy SKF zostały użyte w standardowym wyposażeniu przesiewaczy z grupy ProGrade, a ich wyjątkowe podwójne uszczelnienie zapobiega kontaminacji łożysk (np. przez napływ wody do wewnątrz) w czasie pracy urządzenia. Użycie wysoko zaawansowanych technicznie łożysk połączone z ich wyjątkowym uszczelnieniem: 1. Zapobiega dostawaniu się wody do wnętrza mechanizmu łożyska, a zatem zmniejsza ryzyko awarii instalacji. 2. Skraca czas i zmniejsza koszty konserwacji oraz napraw. 3. Zapewnia maksymalną wydajność zakładu. Wymienne wyłożenie strefy wsypu nadawy gumą trudnościeralną Zmniejsza siłę uderzenia nadawy w elementy stalowe. Specjalna konstrukcja zapewnia dostarczanie materiału do tylnej części sita przesiewającego, co maksymalizuje dostępną powierzchnię przesiewania. Łatwe do wymiany wyłożenie z gumy trudnościeralnej przyczynia się także do skrócenia czasu potrzebnego na konserwację urządzenia, a co za tym idzie, do zwiększenia jego produktywności. Pneumatyczne, gumowe mocowania modułu przesiewającego Mocowania te izolują wibracje na powierzchni sita i zapewniają przekazywanie maksymalnej energii na nadawę zamiast na konstrukcję nośną, co ma miejsce w przypadku zastosowania tradycyjnych sprężyn stalowych. Cecha ta redukuje oscylacyjne różnice naprężeń, które są częstymi przyczynami awarii. Zespół napędu pasowego Rosta zwiększa trwałość i sprawność pracy pasów Ponieważ pasy są nieustannie naciągnięte, nie podlegają żadnym wstrząsom podczas obrotów obudowy przesiewacza, co wydłuża trwałość instalacji i obniża koszty konserwacji.

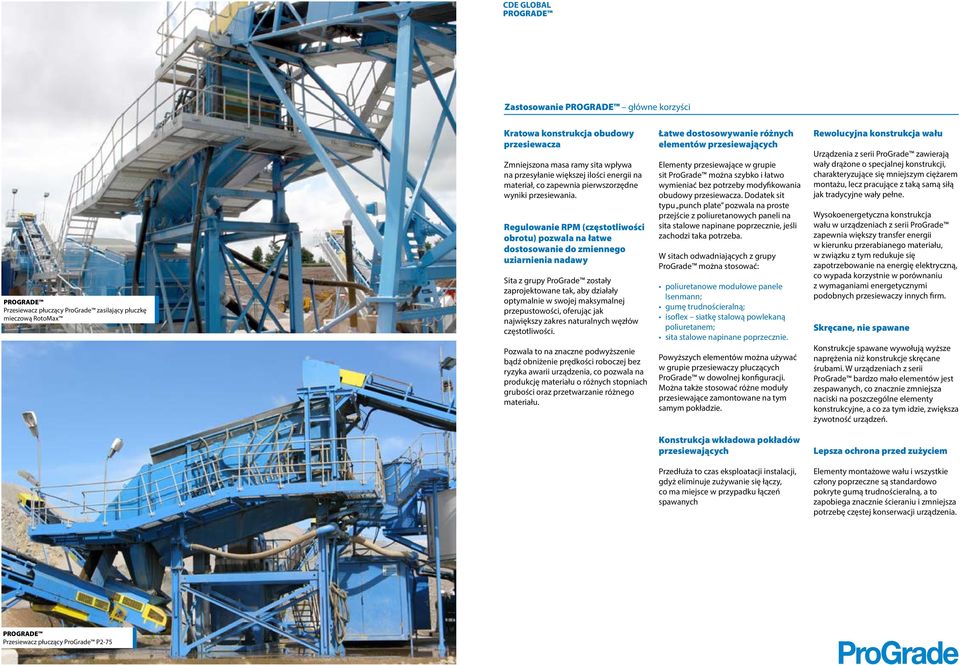

5 Zastosowanie główne korzyści Przesiewacz płuczący ProGrade zasilający płuczkę mieczową RotoMax Kratowa konstrukcja obudowy przesiewacza Zmniejszona masa ramy sita wpływa na przesyłanie większej ilości energii na materiał, co zapewnia pierwszorzędne wyniki przesiewania. Regulowanie RPM (częstotliwości obrotu) pozwala na łatwe dostosowanie do zmiennego uziarnienia nadawy Sita z grupy ProGrade zostały zaprojektowane tak, aby działały optymalnie w swojej maksymalnej przepustowości, oferując jak największy zakres naturalnych węzłów częstotliwości. Pozwala to na znaczne podwyższenie bądź obniżenie prędkości roboczej bez ryzyka awarii urządzenia, co pozwala na produkcję materiału o różnych stopniach grubości oraz przetwarzanie różnego materiału. Łatwe dostosowywanie różnych elementów przesiewających Elementy przesiewające w grupie sit ProGrade można szybko i łatwo wymieniać bez potrzeby modyfikowania obudowy przesiewacza. Dodatek sit typu punch plate pozwala na proste przejście z poliuretanowych paneli na sita stalowe napinane poprzecznie, jeśli zachodzi taka potrzeba. W sitach odwadniających z grupy ProGrade można stosować: poliuretanowe modułowe panele Isenmann; gumę trudnościeralną; isoflex siatkę stalową powlekaną poliuretanem; sita stalowe napinane poprzecznie. Powyższych elementów można używać w grupie przesiewaczy płuczących ProGrade w dowolnej konfiguracji. Można także stosować różne moduły przesiewające zamontowane na tym samym pokładzie. Rewolucyjna konstrukcja wału Urządzenia z serii ProGrade zawierają wały drążone o specjalnej konstrukcji, charakteryzujące się mniejszym ciężarem montażu, lecz pracujące z taką samą siłą jak tradycyjne wały pełne. Wysokoenergetyczna konstrukcja wału w urządzeniach z serii ProGrade zapewnia większy transfer energii w kierunku przerabianego materiału, w związku z tym redukuje się zapotrzebowanie na energię elektryczną, co wypada korzystnie w porównaniu z wymaganiami energetycznymi podobnych przesiewaczy innych firm. Skręcane, nie spawane Konstrukcje spawane wywołują wyższe naprężenia niż konstrukcje skręcane śrubami. W urządzeniach z serii ProGrade bardzo mało elementów jest zespawanych, co znacznie zmniejsza naciski na poszczególne elementy konstrukcyjne, a co za tym idzie, zwiększa żywotność urządzeń. Konstrukcja wkładowa pokładów przesiewających Lepsza ochrona przed zużyciem Przedłuża to czas eksploatacji instalacji, gdyż eliminuje zużywanie się łączy, co ma miejsce w przypadku łączeń spawanych Elementy montażowe wału i wszystkie człony poprzeczne są standardowo pokryte gumą trudnościeralną, a to zapobiega znacznie ścieraniu i zmniejsza potrzebę częstej konserwacji urządzenia. Przesiewacz płuczący ProGrade P2-75

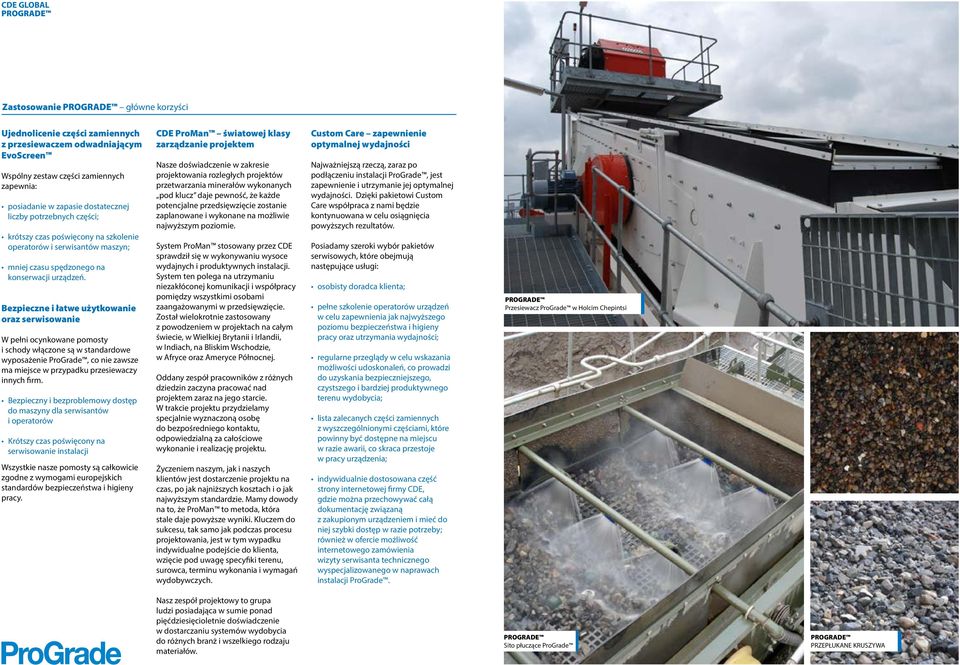

6 Zastosowanie główne korzyści Ujednolicenie części zamiennych z przesiewaczem odwadniającym EvoScreen Wspólny zestaw części zamiennych zapewnia: posiadanie w zapasie dostatecznej liczby potrzebnych części; krótszy czas poświęcony na szkolenie operatorów i serwisantów maszyn; mniej czasu spędzonego na konserwacji urządzeń. Bezpieczne i łatwe użytkowanie oraz serwisowanie W pełni ocynkowane pomosty i schody włączone są w standardowe wyposażenie ProGrade, co nie zawsze ma miejsce w przypadku przesiewaczy innych firm. Bezpieczny i bezproblemowy dostęp do maszyny dla serwisantów i operatorów Krótszy czas poświęcony na serwisowanie instalacji Wszystkie nasze pomosty są całkowicie zgodne z wymogami europejskich standardów bezpieczeństwa i higieny pracy. CDE ProMan światowej klasy zarządzanie projektem Nasze doświadczenie w zakresie projektowania rozległych projektów przetwarzania minerałów wykonanych pod klucz daje pewność, że każde potencjalne przedsięwzięcie zostanie zaplanowane i wykonane na możliwie najwyższym poziomie. System ProMan stosowany przez CDE sprawdził się w wykonywaniu wysoce wydajnych i produktywnych instalacji. System ten polega na utrzymaniu niezakłóconej komunikacji i współpracy pomiędzy wszystkimi osobami zaangażowanymi w przedsięwzięcie. Został wielokrotnie zastosowany z powodzeniem w projektach na całym świecie, w Wielkiej Brytanii i Irlandii, w Indiach, na Bliskim Wschodzie, w Afryce oraz Ameryce Północnej. Oddany zespół pracowników z różnych dziedzin zaczyna pracować nad projektem zaraz na jego starcie. W trakcie projektu przydzielamy specjalnie wyznaczoną osobę do bezpośredniego kontaktu, odpowiedzialną za całościowe wykonanie i realizację projektu. Życzeniem naszym, jak i naszych klientów jest dostarczenie projektu na czas, po jak najniższych kosztach i o jak najwyższym standardzie. Mamy dowody na to, że ProMan to metoda, która stale daje powyższe wyniki. Kluczem do sukcesu, tak samo jak podczas procesu projektowania, jest w tym wypadku indywidualne podejście do klienta, wzięcie pod uwagę specyfiki terenu, surowca, terminu wykonania i wymagań wydobywczych. Custom Care zapewnienie optymalnej wydajności Najważniejszą rzeczą, zaraz po podłączeniu instalacji ProGrade, jest zapewnienie i utrzymanie jej optymalnej wydajności. Dzięki pakietowi Custom Care współpraca z nami będzie kontynuowana w celu osiągnięcia powyższych rezultatów. Posiadamy szeroki wybór pakietów serwisowych, które obejmują następujące usługi: osobisty doradca klienta; pełne szkolenie operatorów urządzeń w celu zapewnienia jak najwyższego poziomu bezpieczeństwa i higieny pracy oraz utrzymania wydajności; regularne przeglądy w celu wskazania możliwości udoskonaleń, co prowadzi do uzyskania bezpieczniejszego, czystszego i bardziej produktywnego terenu wydobycia; lista zalecanych części zamiennych z wyszczególnionymi częściami, które powinny być dostępne na miejscu w razie awarii, co skraca przestoje w pracy urządzenia; indywidualnie dostosowana część strony internetowej firmy CDE, gdzie można przechowywać całą dokumentację związaną z zakupionym urządzeniem i mieć do niej szybki dostęp w razie potrzeby; również w ofercie możliwość internetowego zamówienia wizyty serwisanta technicznego wyspecjalizowanego w naprawach instalacji ProGrade. Przesiewacz ProGrade w Holcim Chepintsi Nasz zespół projektowy to grupa ludzi posiadająca w sumie ponad pięćdziesięcioletnie doświadczenie w dostarczaniu systemów wydobycia do różnych branż i wszelkiego rodzaju materiałów. Sito płuczące ProGrade PRZEPŁUKANE KRUSZYWA

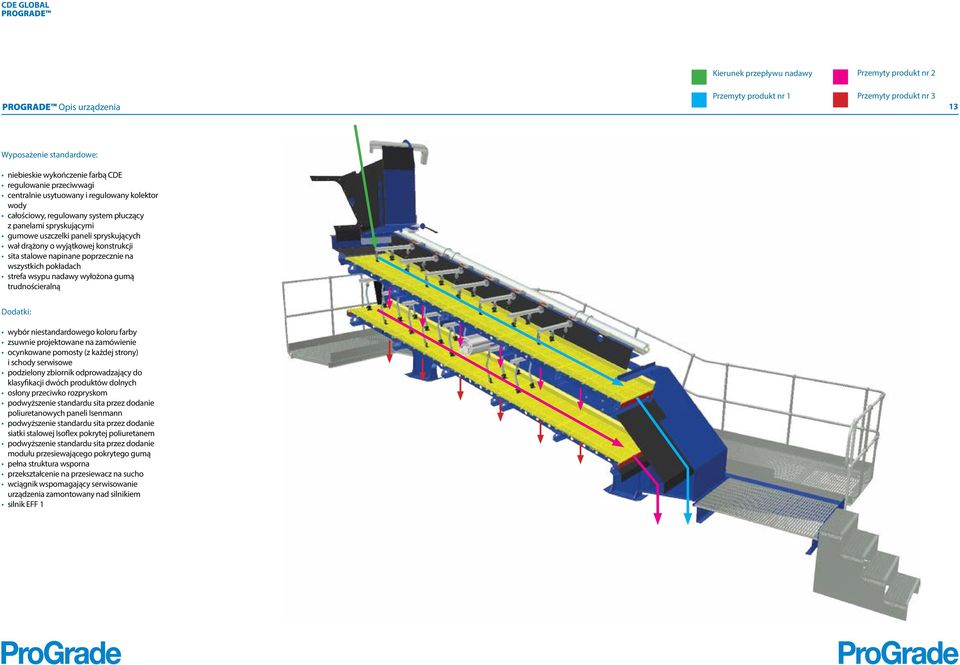

7 Kierunek przepływu nadawy Przemyty produkt nr 2 Opis urządzenia Przemyty produkt nr 1 Przemyty produkt nr 3 13 Wyposażenie standardowe: niebieskie wykończenie farbą CDE regulowanie przeciwwagi centralnie usytuowany i regulowany kolektor wody całościowy, regulowany system płuczący z panelami spryskującymi gumowe uszczelki paneli spryskujących wał drążony o wyjątkowej konstrukcji sita stalowe napinane poprzecznie na wszystkich pokładach strefa wsypu nadawy wyłożona gumą trudnościeralną Dodatki: wybór niestandardowego koloru farby zsuwnie projektowane na zamówienie ocynkowane pomosty (z każdej strony) i schody serwisowe podzielony zbiornik odprowadzający do klasyfikacji dwóch produktów dolnych osłony przeciwko rozpryskom podwyższenie standardu sita przez dodanie poliuretanowych paneli Isenmann podwyższenie standardu sita przez dodanie siatki stalowej Isoflex pokrytej poliuretanem podwyższenie standardu sita przez dodanie modułu przesiewającego pokrytego gumą pełna struktura wsporna przekształcenie na przesiewacz na sucho wciągnik wspomagający serwisowanie urządzenia zamontowany nad silnikiem silnik EFF 1

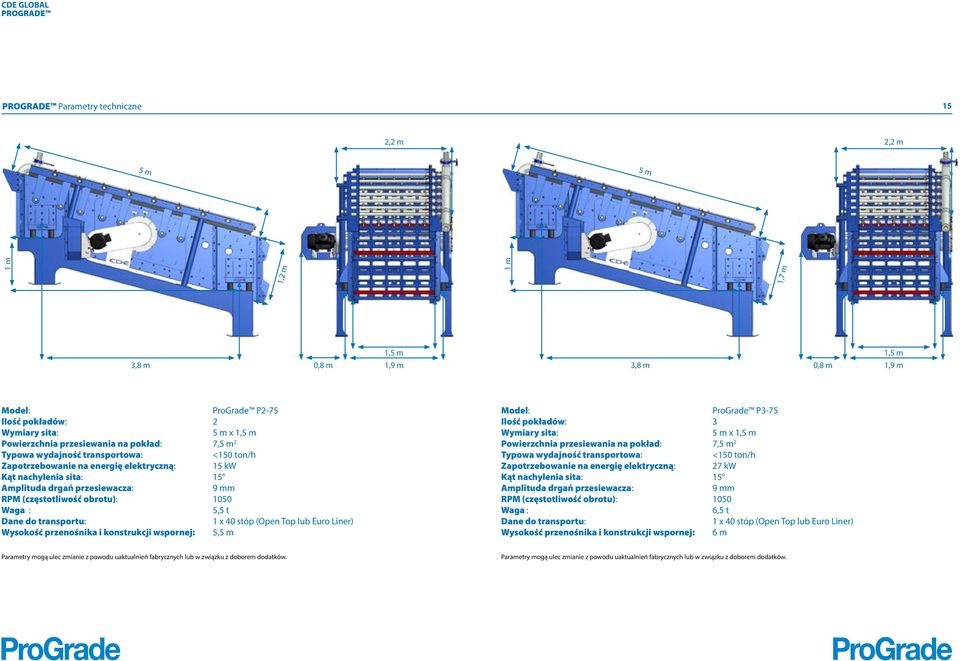

8 Parametry techniczne 15 2,2 m 2,2 m 5 m 5 m 1 m 1,2 m 1 m 1,7 m 1,5 m 1,5 m 3,8 m 0,8 m 1,9 m 3,8 m 0,8 m 1,9 m Model: ProGrade P2-75 Ilość pokładów: 2 5 m x 1,5 m Powierzchnia przesiewania na pokład: 7,5 m 2 <150 ton/h Zapotrzebowanie na energię elektryczną: 15 kw Kąt nachylenia sita: 15 9 mm RPM (częstotliwość obrotu): 1050 Waga : 5,5 t Wysokość przenośnika i konstrukcji wspornej: 5,5 m Model: ProGrade P3-75 Ilość pokładów: 3 5 m x 1,5 m Powierzchnia przesiewania na pokład: 7,5 m 2 <150 ton/h Zapotrzebowanie na energię elektryczną: 27 kw Kąt nachylenia sita: 15 9 mm RPM (częstotliwość obrotu): 1050 Waga : 6,5 t Wysokość przenośnika i konstrukcji wspornej: 6 m

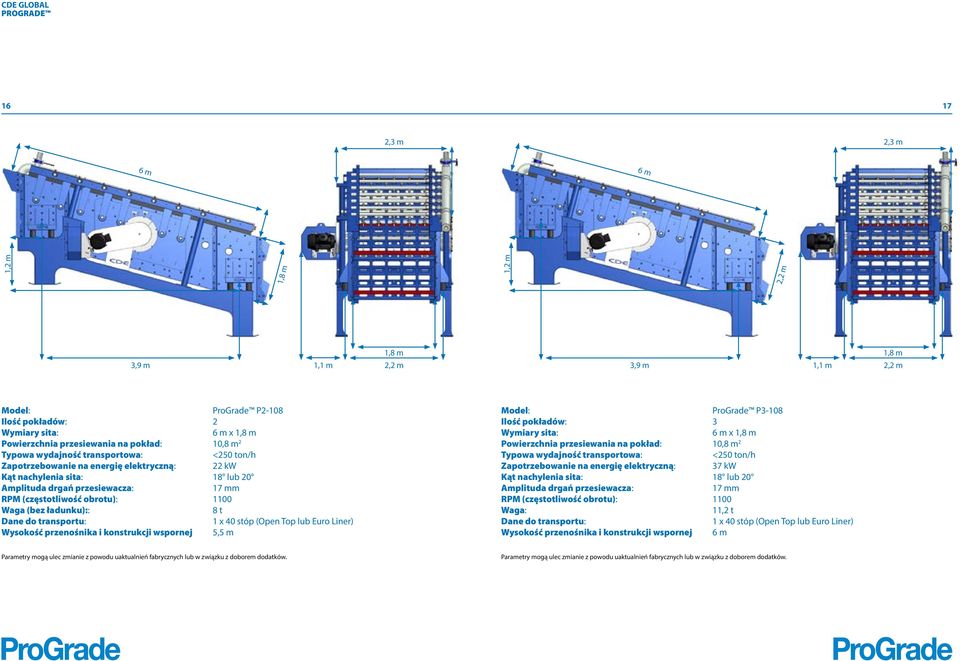

9 ,3 m 2,3 m 6 m 6 m 1,2 m 1,8 m 1,2 m 2,2 m 1,8 m 1,8 m 3,9 m 1,1 m 2,2 m 3,9 m 1,1 m 2,2 m Model: ProGrade P2-108 Ilość pokładów: 2 6 m x 1,8 m Powierzchnia przesiewania na pokład: 10,8 m 2 <250 ton/h Zapotrzebowanie na energię elektryczną: 22 kw Kąt nachylenia sita: 18 lub mm RPM (częstotliwość obrotu): 1100 Waga (bez ładunku):: 8 t Wysokość przenośnika i konstrukcji wspornej 5,5 m Model: ProGrade P3-108 Ilość pokładów: 3 6 m x 1,8 m Powierzchnia przesiewania na pokład: 10,8 m 2 <250 ton/h Zapotrzebowanie na energię elektryczną: 37 kw Kąt nachylenia sita: 18 lub mm RPM (częstotliwość obrotu): 1100 Waga: 11,2 t Wysokość przenośnika i konstrukcji wspornej 6 m

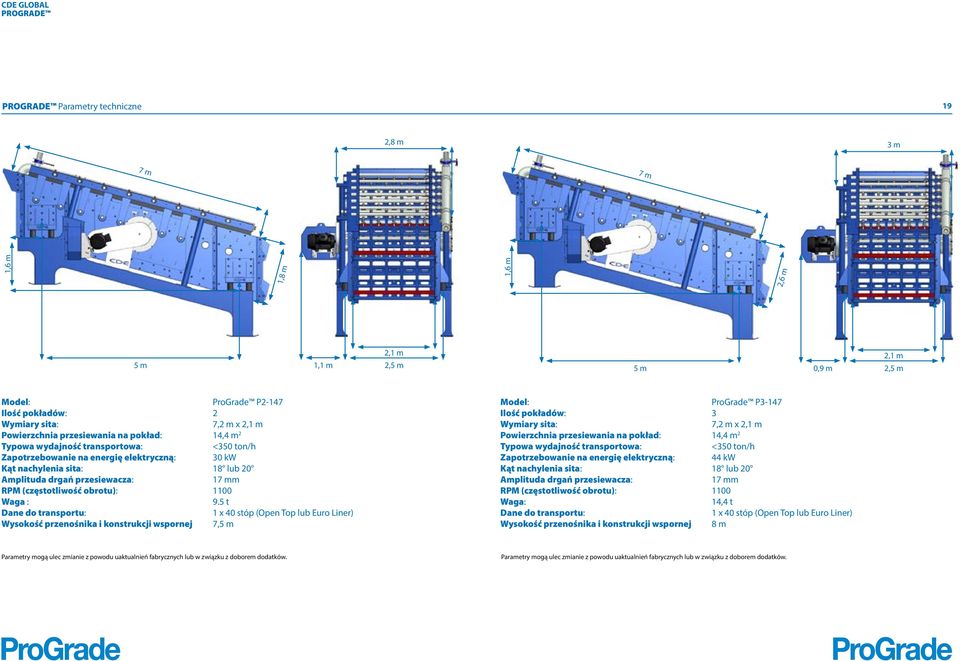

10 Parametry techniczne 19 2,8 m 3 m 7 m 7 m 1,6 m 1,8 m 1,6 m 2,6 m 2,1 m 2,1 m 5 m 1,1 m 2,5 m 5 m 0,9 m 2,5 m Model: ProGrade P2-147 Ilość pokładów: 2 7,2 m x 2,1 m Powierzchnia przesiewania na pokład: 14,4 m 2 <350 ton/h Zapotrzebowanie na energię elektryczną: 30 kw Kąt nachylenia sita: 18 lub mm RPM (częstotliwość obrotu): 1100 Waga : 9.5 t Wysokość przenośnika i konstrukcji wspornej 7,5 m Model: ProGrade P3-147 Ilość pokładów: 3 7,2 m x 2,1 m Powierzchnia przesiewania na pokład: 14,4 m 2 <350 ton/h Zapotrzebowanie na energię elektryczną: 44 kw Kąt nachylenia sita: 18 lub mm RPM (częstotliwość obrotu): 1100 Waga: 14,4 t Wysokość przenośnika i konstrukcji wspornej 8 m
