I. PRZEDMIOT OFERTY. Sosnowiec, r OFERTA PP / 035 / 2007 / 15. Oferta na mobilny przesiewacz Keestrack EXPLORER 1500 z roku 2012:

Transkrypt

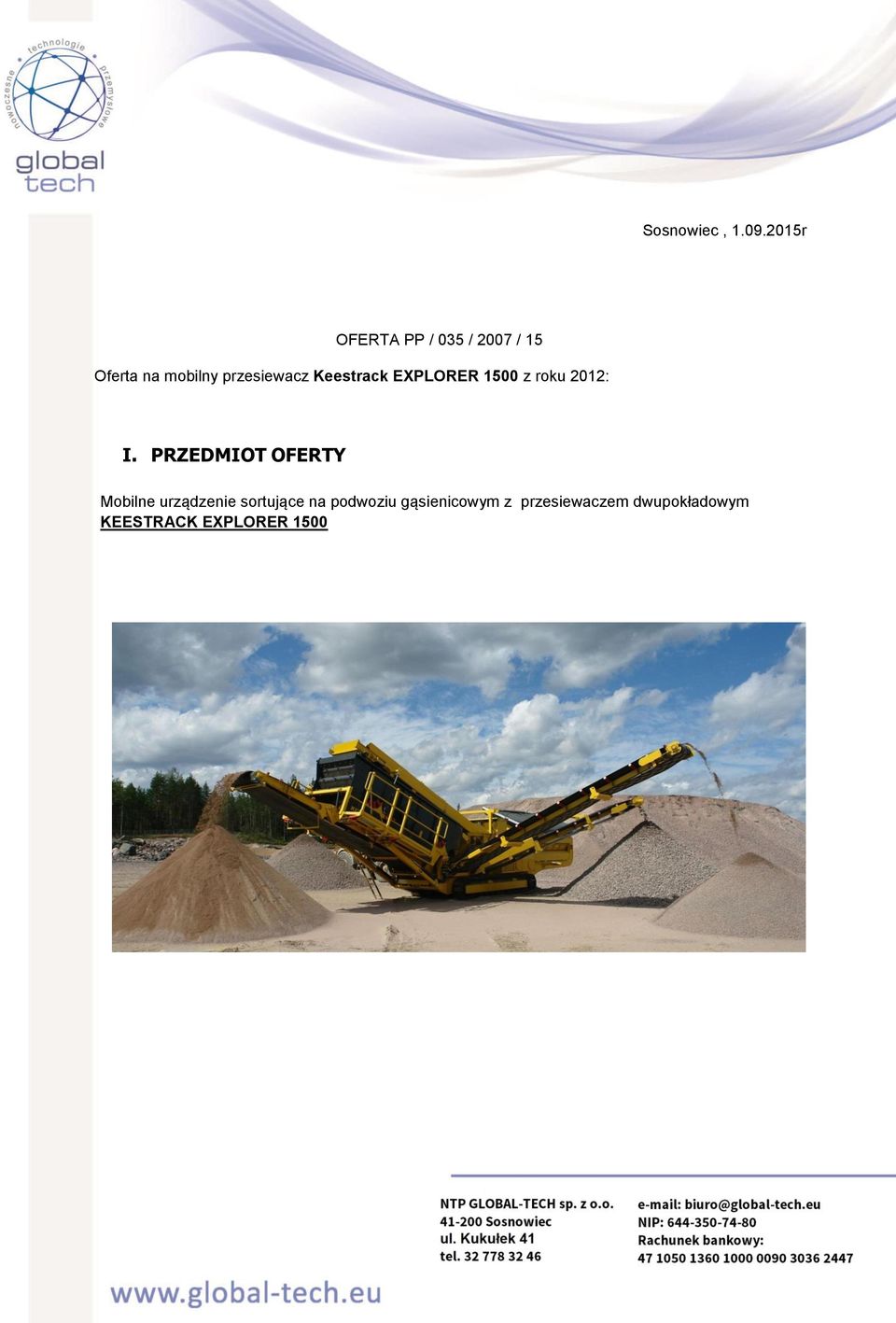

1 Sosnowiec, r OFERTA PP / 035 / 2007 / 15 Oferta na mobilny przesiewacz Keestrack EXPLORER 1500 z roku 2012: I. PRZEDMIOT OFERTY Mobilne urządzenie sortujące na podwoziu gąsienicowym z przesiewaczem dwupokładowym KEESTRACK EXPLORER 1500

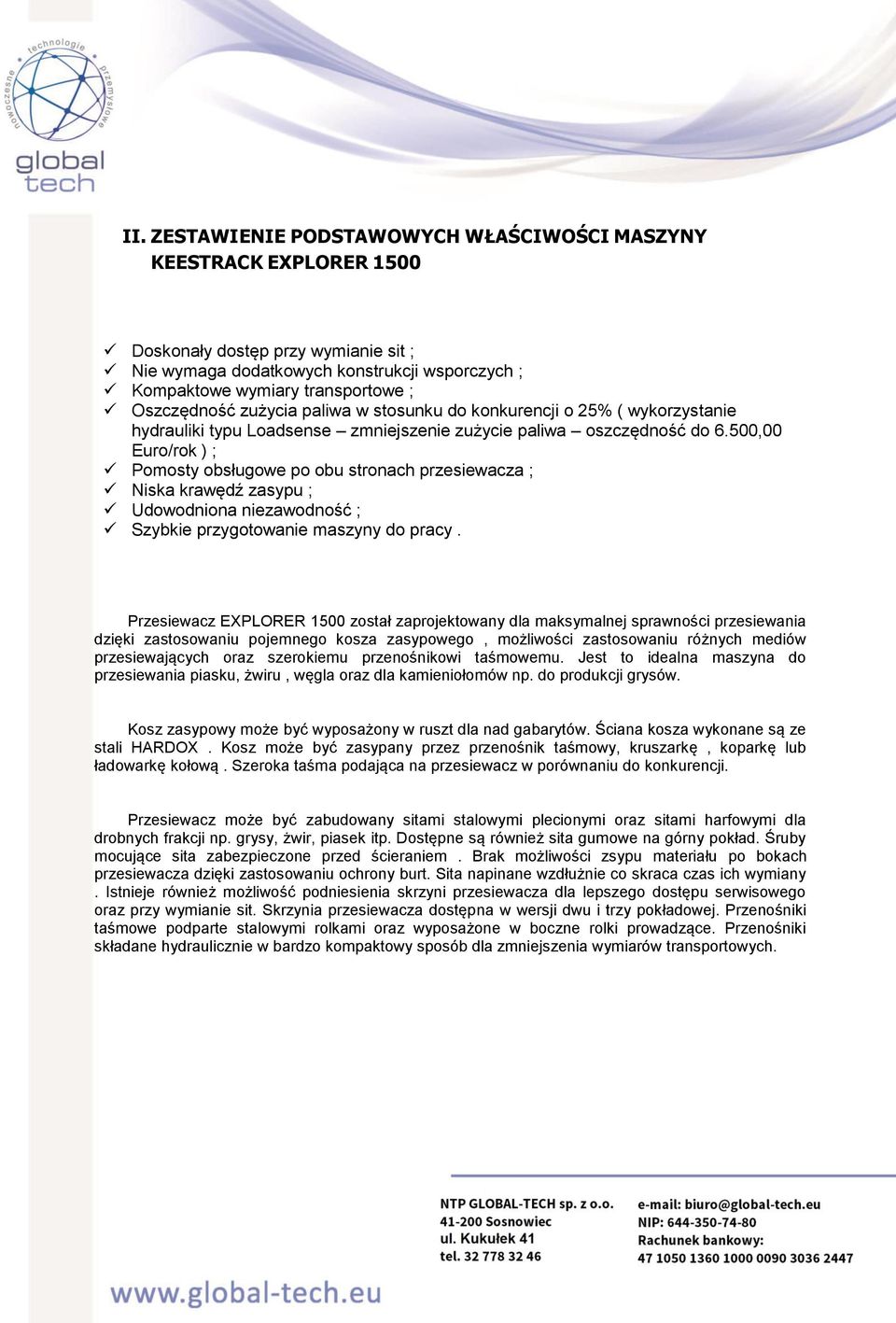

2 II. ZESTAWIENIE PODSTAWOWYCH WŁAŚCIWOŚCI MASZYNY KEESTRACK EXPLORER 1500 Doskonały dostęp przy wymianie sit ; Nie wymaga dodatkowych konstrukcji wsporczych ; Kompaktowe wymiary transportowe ; Oszczędność zużycia paliwa w stosunku do konkurencji o 25% ( wykorzystanie hydrauliki typu Loadsense zmniejszenie zużycie paliwa oszczędność do 6.500,00 Euro/rok ) ; Pomosty obsługowe po obu stronach przesiewacza ; Niska krawędź zasypu ; Udowodniona niezawodność ; Szybkie przygotowanie maszyny do pracy. Przesiewacz EXPLORER 1500 został zaprojektowany dla maksymalnej sprawności przesiewania dzięki zastosowaniu pojemnego kosza zasypowego, możliwości zastosowaniu różnych mediów przesiewających oraz szerokiemu przenośnikowi taśmowemu. Jest to idealna maszyna do przesiewania piasku, żwiru, węgla oraz dla kamieniołomów np. do produkcji grysów. Kosz zasypowy może być wyposażony w ruszt dla nad gabarytów. Ściana kosza wykonane są ze stali HARDOX. Kosz może być zasypany przez przenośnik taśmowy, kruszarkę, koparkę lub ładowarkę kołową. Szeroka taśma podająca na przesiewacz w porównaniu do konkurencji. Przesiewacz może być zabudowany sitami stalowymi plecionymi oraz sitami harfowymi dla drobnych frakcji np. grysy, żwir, piasek itp. Dostępne są również sita gumowe na górny pokład. Śruby mocujące sita zabezpieczone przed ścieraniem. Brak możliwości zsypu materiału po bokach przesiewacza dzięki zastosowaniu ochrony burt. Sita napinane wzdłużnie co skraca czas ich wymiany. Istnieje również możliwość podniesienia skrzyni przesiewacza dla lepszego dostępu serwisowego oraz przy wymianie sit. Skrzynia przesiewacza dostępna w wersji dwu i trzy pokładowej. Przenośniki taśmowe podparte stalowymi rolkami oraz wyposażone w boczne rolki prowadzące. Przenośniki składane hydraulicznie w bardzo kompaktowy sposób dla zmniejszenia wymiarów transportowych.

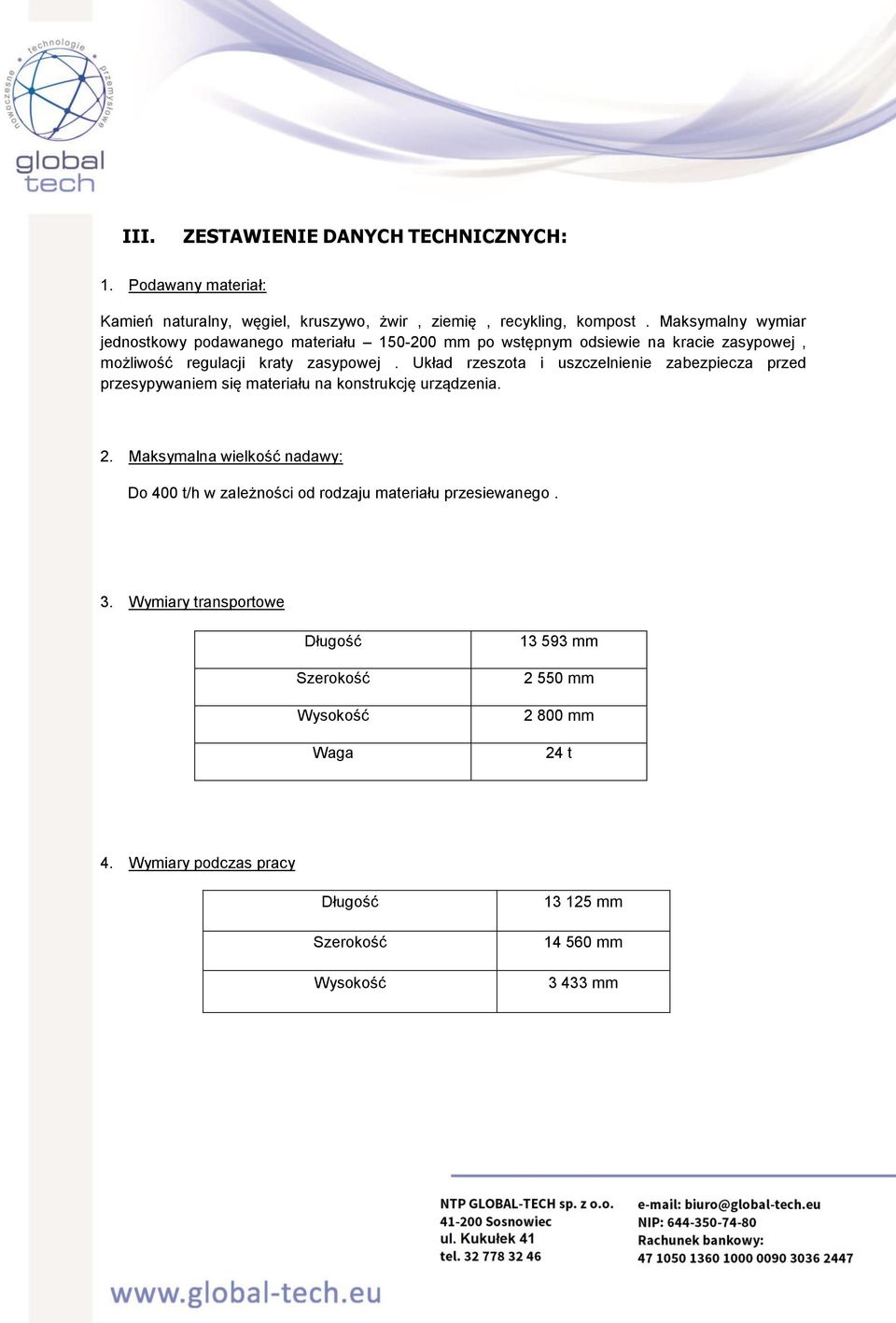

3 III. ZESTAWIENIE DANYCH TECHNICZNYCH: 1. Podawany materiał: Kamień naturalny, węgiel, kruszywo, żwir, ziemię, recykling, kompost. Maksymalny wymiar jednostkowy podawanego materiału mm po wstępnym odsiewie na kracie zasypowej, możliwość regulacji kraty zasypowej. Układ rzeszota i uszczelnienie zabezpiecza przed przesypywaniem się materiału na konstrukcję urządzenia. 2. Maksymalna wielkość nadawy: Do 400 t/h w zależności od rodzaju materiału przesiewanego. 3. Wymiary transportowe Długość Szerokość Wysokość Waga mm mm mm 24 t 4. Wymiary podczas pracy Długość Szerokość Wysokość mm mm mm

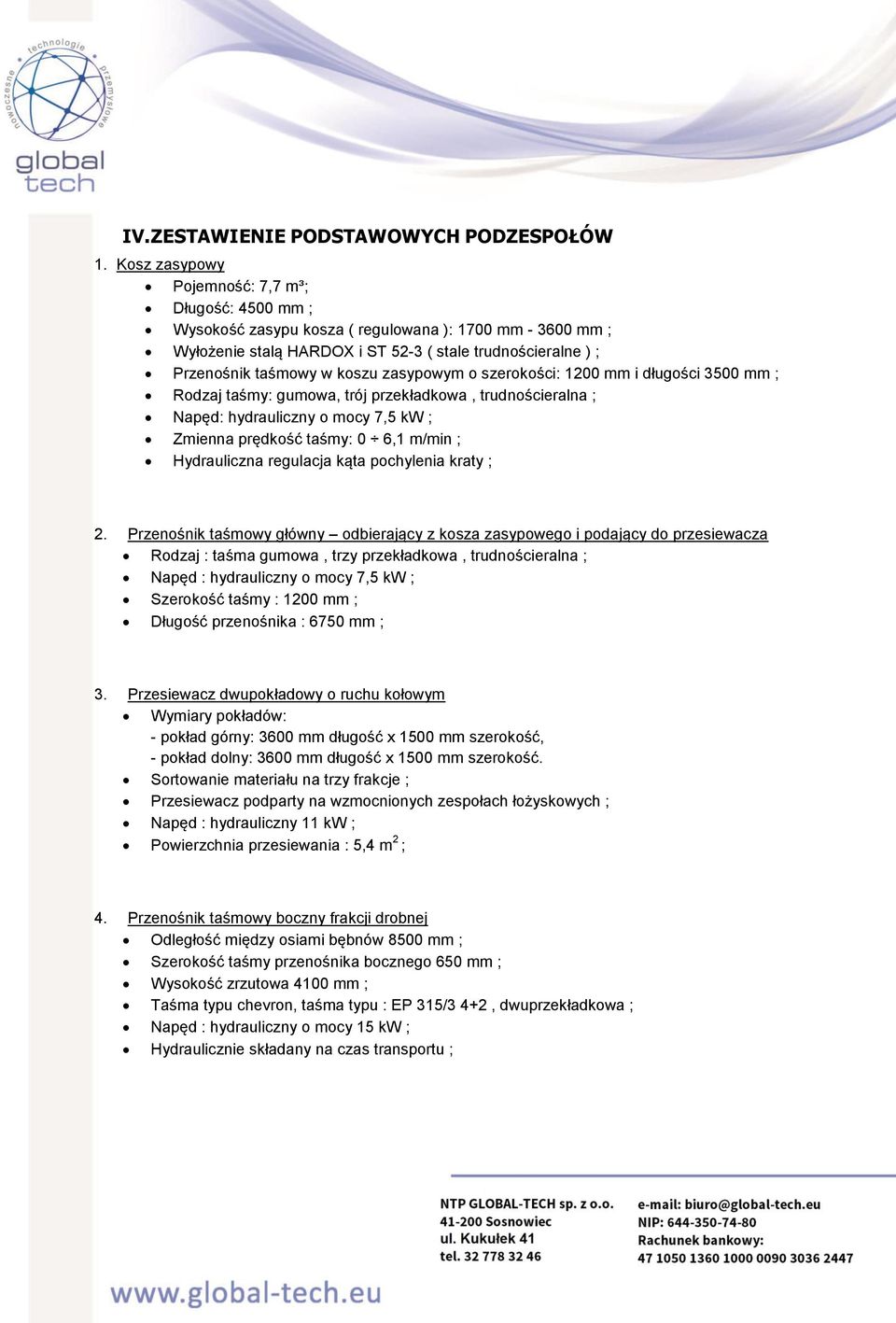

4 IV. ZESTAWIENIE PODSTAWOWYCH PODZESPOŁÓW 1. Kosz zasypowy Pojemność: 7,7 m³; Długość: 4500 mm ; Wysokość zasypu kosza ( regulowana ): 1700 mm mm ; Wyłożenie stalą HARDOX i ST 52-3 ( stale trudnościeralne ) ; Przenośnik taśmowy w koszu zasypowym o szerokości: 1200 mm i długości 3500 mm ; Rodzaj taśmy: gumowa, trój przekładkowa, trudnościeralna ; Napęd: hydrauliczny o mocy 7,5 kw ; Zmienna prędkość taśmy: 0 6,1 m/min ; Hydrauliczna regulacja kąta pochylenia kraty ; 2. Przenośnik taśmowy główny odbierający z kosza zasypowego i podający do przesiewacza Rodzaj : taśma gumowa, trzy przekładkowa, trudnościeralna ; Napęd : hydrauliczny o mocy 7,5 kw ; Szerokość taśmy : 1200 mm ; Długość przenośnika : 6750 mm ; 3. Przesiewacz dwupokładowy o ruchu kołowym Wymiary pokładów: - pokład górny: 3600 mm długość x 1500 mm szerokość, - pokład dolny: 3600 mm długość x 1500 mm szerokość. Sortowanie materiału na trzy frakcje ; Przesiewacz podparty na wzmocnionych zespołach łożyskowych ; Napęd : hydrauliczny 11 kw ; Powierzchnia przesiewania : 5,4 m 2 ; 4. Przenośnik taśmowy boczny frakcji drobnej Odległość między osiami bębnów 8500 mm ; Szerokość taśmy przenośnika bocznego 650 mm ; Wysokość zrzutowa 4100 mm ; Taśma typu chevron, taśma typu : EP 315/3 4+2, dwuprzekładkowa ; Napęd : hydrauliczny o mocy 15 kw ; Hydraulicznie składany na czas transportu ;

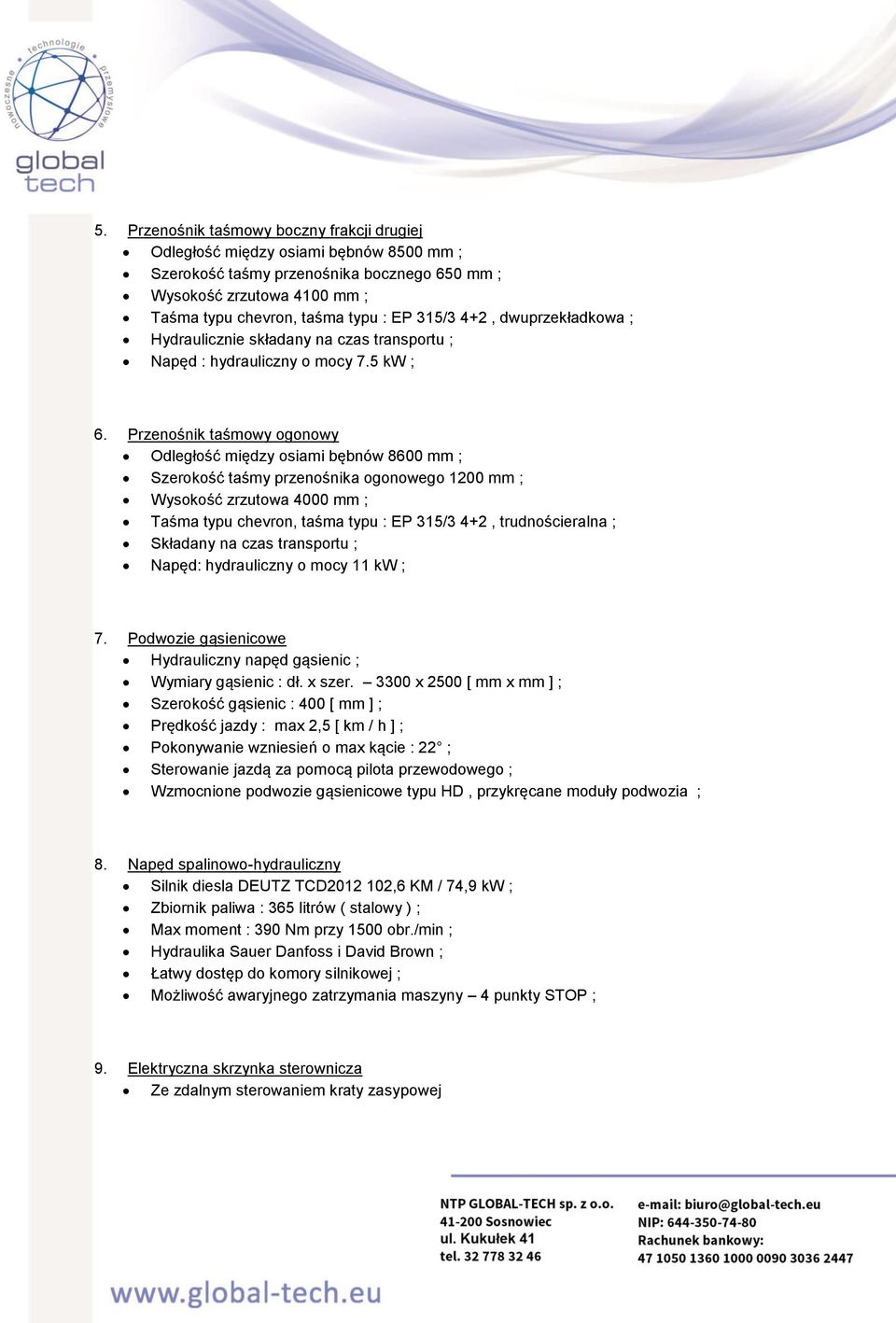

5 5. Przenośnik taśmowy boczny frakcji drugiej Odległość między osiami bębnów 8500 mm ; Szerokość taśmy przenośnika bocznego 650 mm ; Wysokość zrzutowa 4100 mm ; Taśma typu chevron, taśma typu : EP 315/3 4+2, dwuprzekładkowa ; Hydraulicznie składany na czas transportu ; Napęd : hydrauliczny o mocy 7.5 kw ; 6. Przenośnik taśmowy ogonowy Odległość między osiami bębnów 8600 mm ; Szerokość taśmy przenośnika ogonowego 1200 mm ; Wysokość zrzutowa 4000 mm ; Taśma typu chevron, taśma typu : EP 315/3 4+2, trudnościeralna ; Składany na czas transportu ; Napęd: hydrauliczny o mocy 11 kw ; 7. Podwozie gąsienicowe Hydrauliczny napęd gąsienic ; Wymiary gąsienic : dł. x szer x 2500 [ mm x mm ] ; Szerokość gąsienic : 400 [ mm ] ; Prędkość jazdy : max 2,5 [ km / h ] ; Pokonywanie wzniesień o max kącie : 22 ; Sterowanie jazdą za pomocą pilota przewodowego ; Wzmocnione podwozie gąsienicowe typu HD, przykręcane moduły podwozia ; 8. Napęd spalinowo-hydrauliczny Silnik diesla DEUTZ TCD ,6 KM / 74,9 kw ; Zbiornik paliwa : 365 litrów ( stalowy ) ; Max moment : 390 Nm przy 1500 obr./min ; Hydraulika Sauer Danfoss i David Brown ; Łatwy dostęp do komory silnikowej ; Możliwość awaryjnego zatrzymania maszyny 4 punkty STOP ; 9. Elektryczna skrzynka sterownicza Ze zdalnym sterowaniem kraty zasypowej

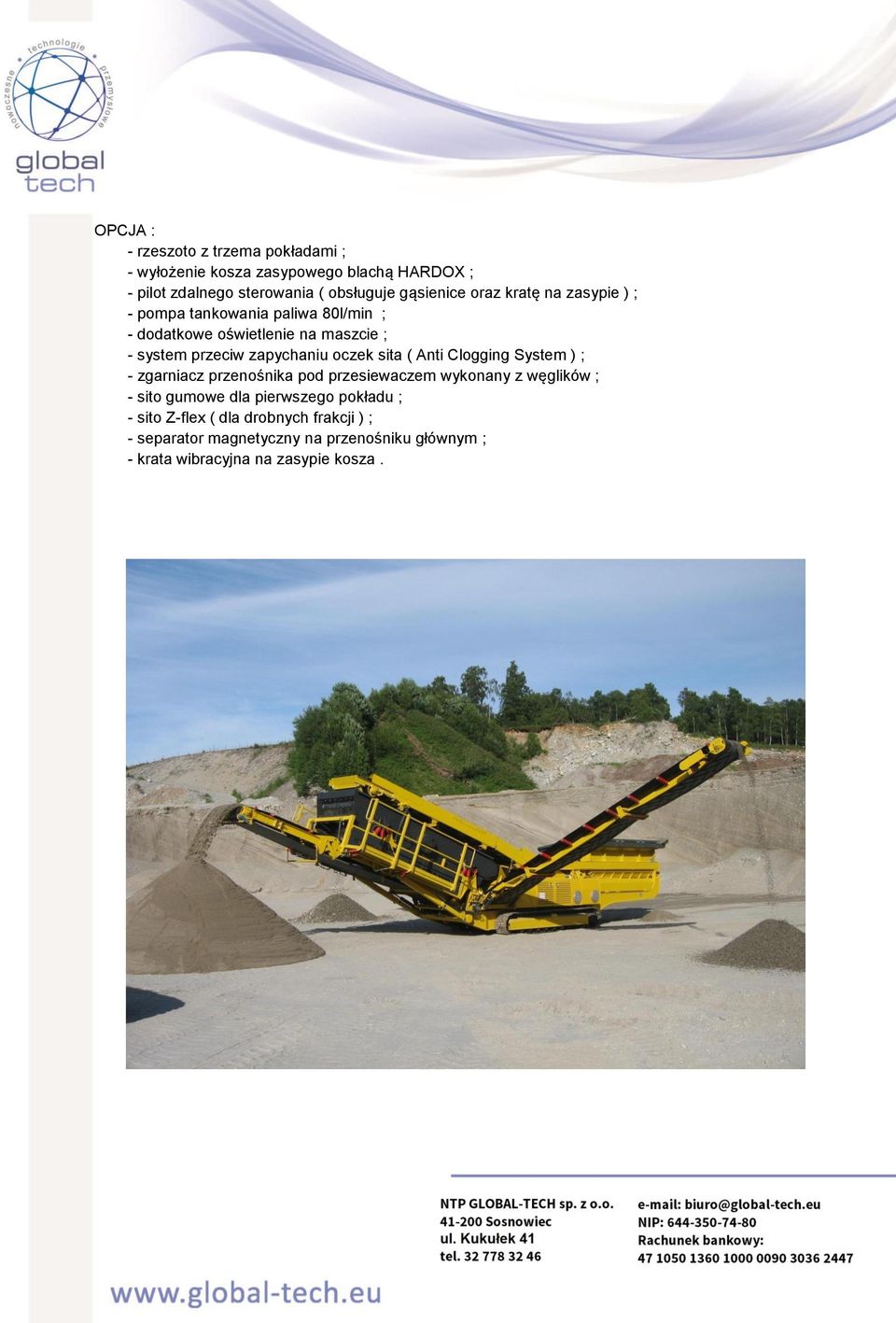

6 OPCJA : - rzeszoto z trzema pokładami ; - wyłożenie kosza zasypowego blachą HARDOX ; - pilot zdalnego sterowania ( obsługuje gąsienice oraz kratę na zasypie ) ; - pompa tankowania paliwa 80l/min ; - dodatkowe oświetlenie na maszcie ; - system przeciw zapychaniu oczek sita ( Anti Clogging System ) ; - zgarniacz przenośnika pod przesiewaczem wykonany z węglików ; - sito gumowe dla pierwszego pokładu ; - sito Z-flex ( dla drobnych frakcji ) ; - separator magnetyczny na przenośniku głównym ; - krata wibracyjna na zasypie kosza.

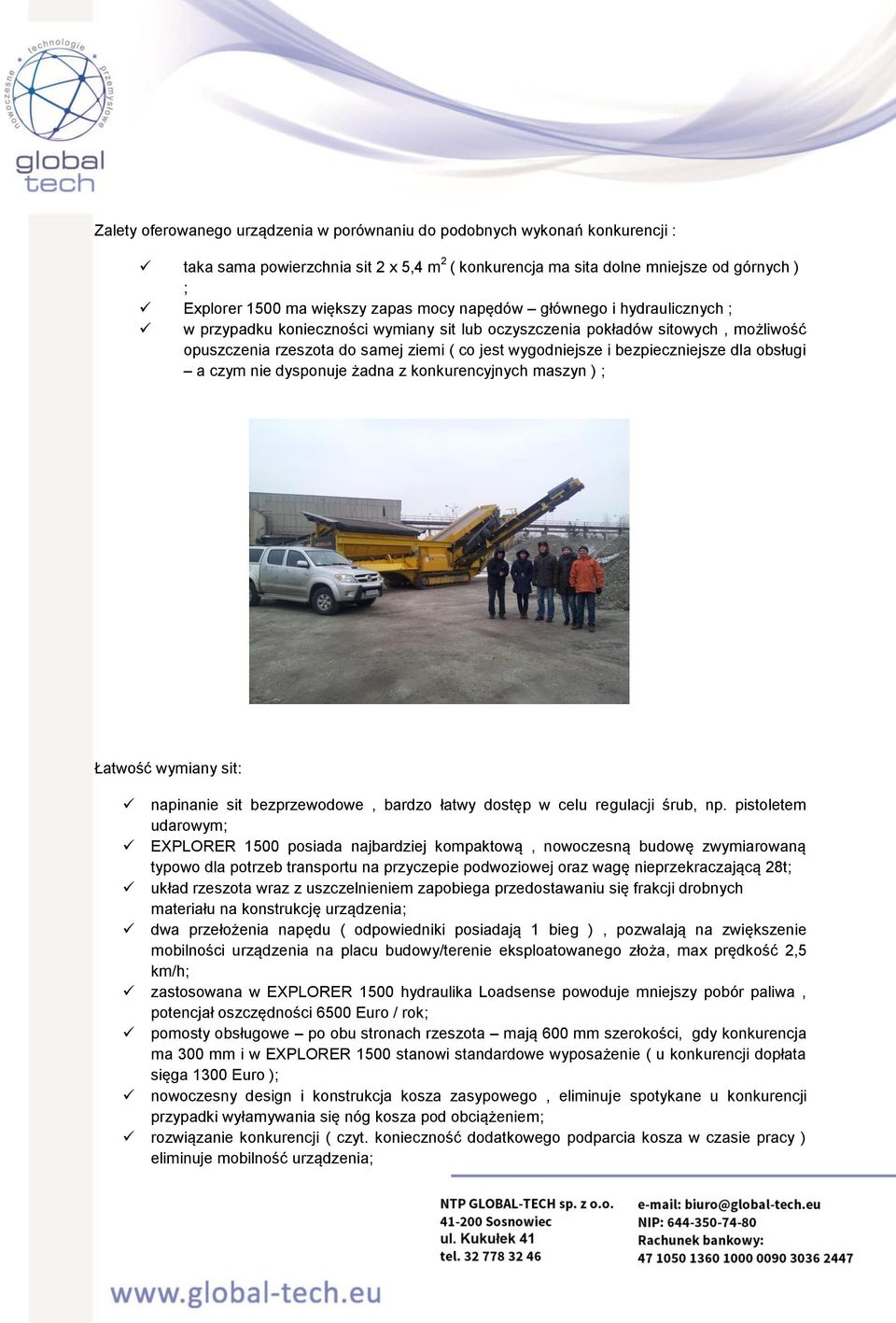

7 Zalety oferowanego urządzenia w porównaniu do podobnych wykonań konkurencji : taka sama powierzchnia sit 2 x 5,4 m 2 ( konkurencja ma sita dolne mniejsze od górnych ) ; Explorer 1500 ma większy zapas mocy napędów głównego i hydraulicznych ; w przypadku konieczności wymiany sit lub oczyszczenia pokładów sitowych, możliwość opuszczenia rzeszota do samej ziemi ( co jest wygodniejsze i bezpieczniejsze dla obsługi a czym nie dysponuje żadna z konkurencyjnych maszyn ) ; Łatwość wymiany sit: napinanie sit bezprzewodowe, bardzo łatwy dostęp w celu regulacji śrub, np. pistoletem udarowym; EXPLORER 1500 posiada najbardziej kompaktową, nowoczesną budowę zwymiarowaną typowo dla potrzeb transportu na przyczepie podwoziowej oraz wagę nieprzekraczającą 28t; układ rzeszota wraz z uszczelnieniem zapobiega przedostawaniu się frakcji drobnych materiału na konstrukcję urządzenia; dwa przełożenia napędu ( odpowiedniki posiadają 1 bieg ), pozwalają na zwiększenie mobilności urządzenia na placu budowy/terenie eksploatowanego złoża, max prędkość 2,5 km/h; zastosowana w EXPLORER 1500 hydraulika Loadsense powoduje mniejszy pobór paliwa, potencjał oszczędności 6500 Euro / rok; pomosty obsługowe po obu stronach rzeszota mają 600 mm szerokości, gdy konkurencja ma 300 mm i w EXPLORER 1500 stanowi standardowe wyposażenie ( u konkurencji dopłata sięga 1300 Euro ); nowoczesny design i konstrukcja kosza zasypowego, eliminuje spotykane u konkurencji przypadki wyłamywania się nóg kosza pod obciążeniem; rozwiązanie konkurencji ( czyt. konieczność dodatkowego podparcia kosza w czasie pracy ) eliminuje mobilność urządzenia;

8

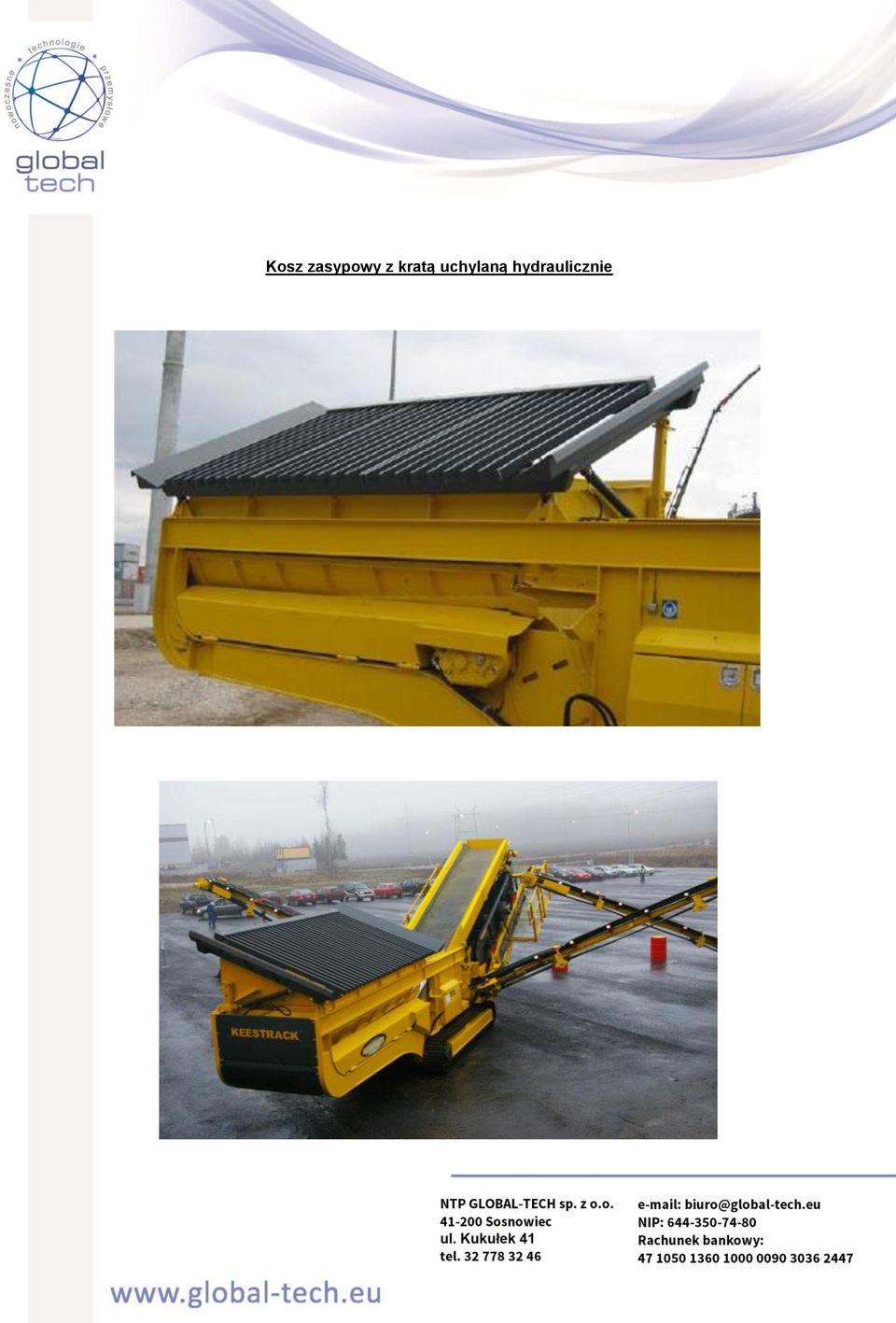

9 Kosz zasypowy z kratą uchylaną hydraulicznie

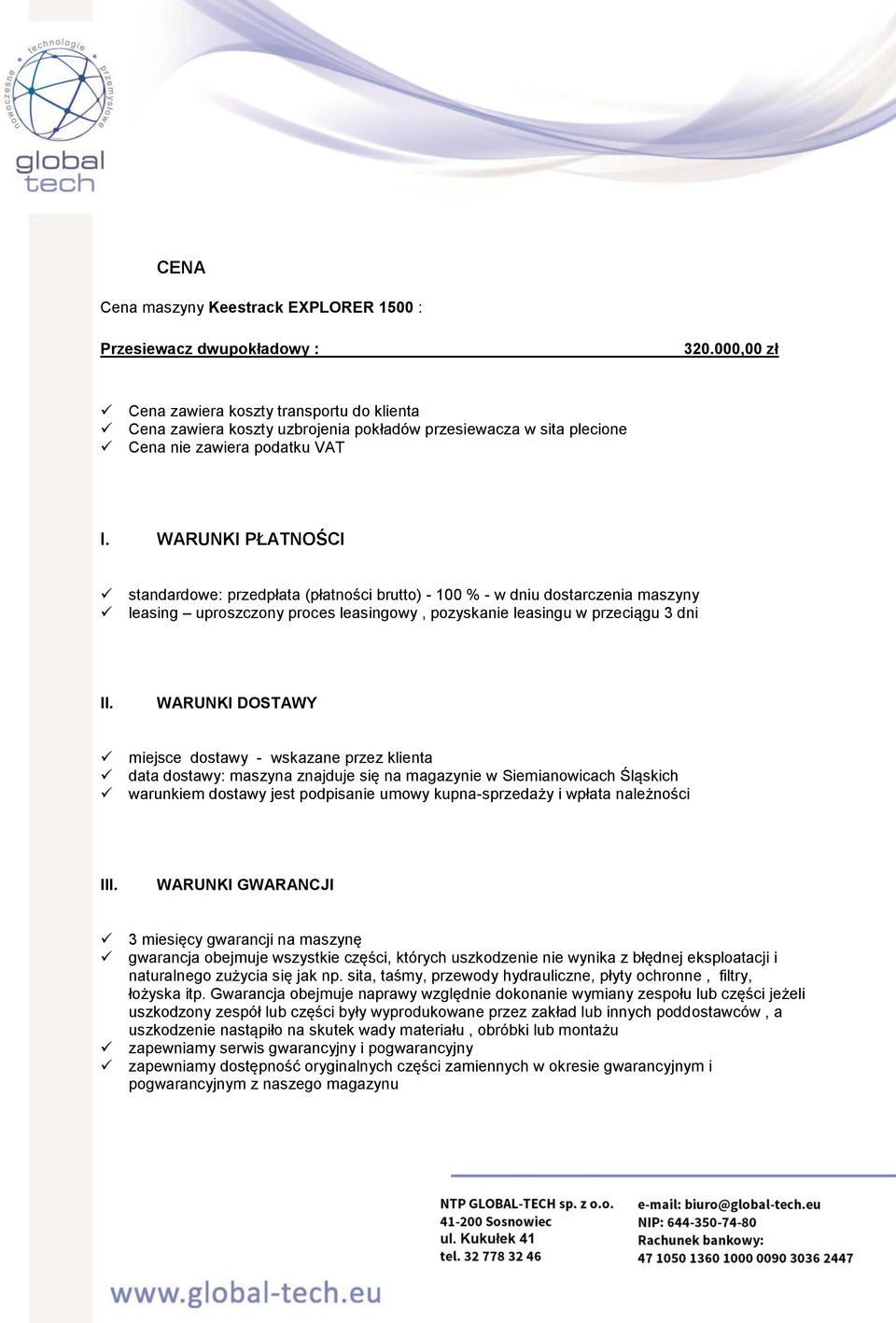

10 CENA Cena maszyny Keestrack EXPLORER 1500 : Przesiewacz dwupokładowy : ,00 zł Cena zawiera koszty transportu do klienta Cena zawiera koszty uzbrojenia pokładów przesiewacza w sita plecione Cena nie zawiera podatku VAT I. WARUNKI PŁATNOŚCI standardowe: przedpłata (płatności brutto) % - w dniu dostarczenia maszyny leasing uproszczony proces leasingowy, pozyskanie leasingu w przeciągu 3 dni II. WARUNKI DOSTAWY miejsce dostawy - wskazane przez klienta data dostawy: maszyna znajduje się na magazynie w Siemianowicach Śląskich warunkiem dostawy jest podpisanie umowy kupna-sprzedaży i wpłata należności III. WARUNKI GWARANCJI 3 miesięcy gwarancji na maszynę gwarancja obejmuje wszystkie części, których uszkodzenie nie wynika z błędnej eksploatacji i naturalnego zużycia się jak np. sita, taśmy, przewody hydrauliczne, płyty ochronne, filtry, łożyska itp. Gwarancja obejmuje naprawy względnie dokonanie wymiany zespołu lub części jeżeli uszkodzony zespół lub części były wyprodukowane przez zakład lub innych poddostawców, a uszkodzenie nastąpiło na skutek wady materiału, obróbki lub montażu zapewniamy serwis gwarancyjny i pogwarancyjny zapewniamy dostępność oryginalnych części zamiennych w okresie gwarancyjnym i pogwarancyjnym z naszego magazynu

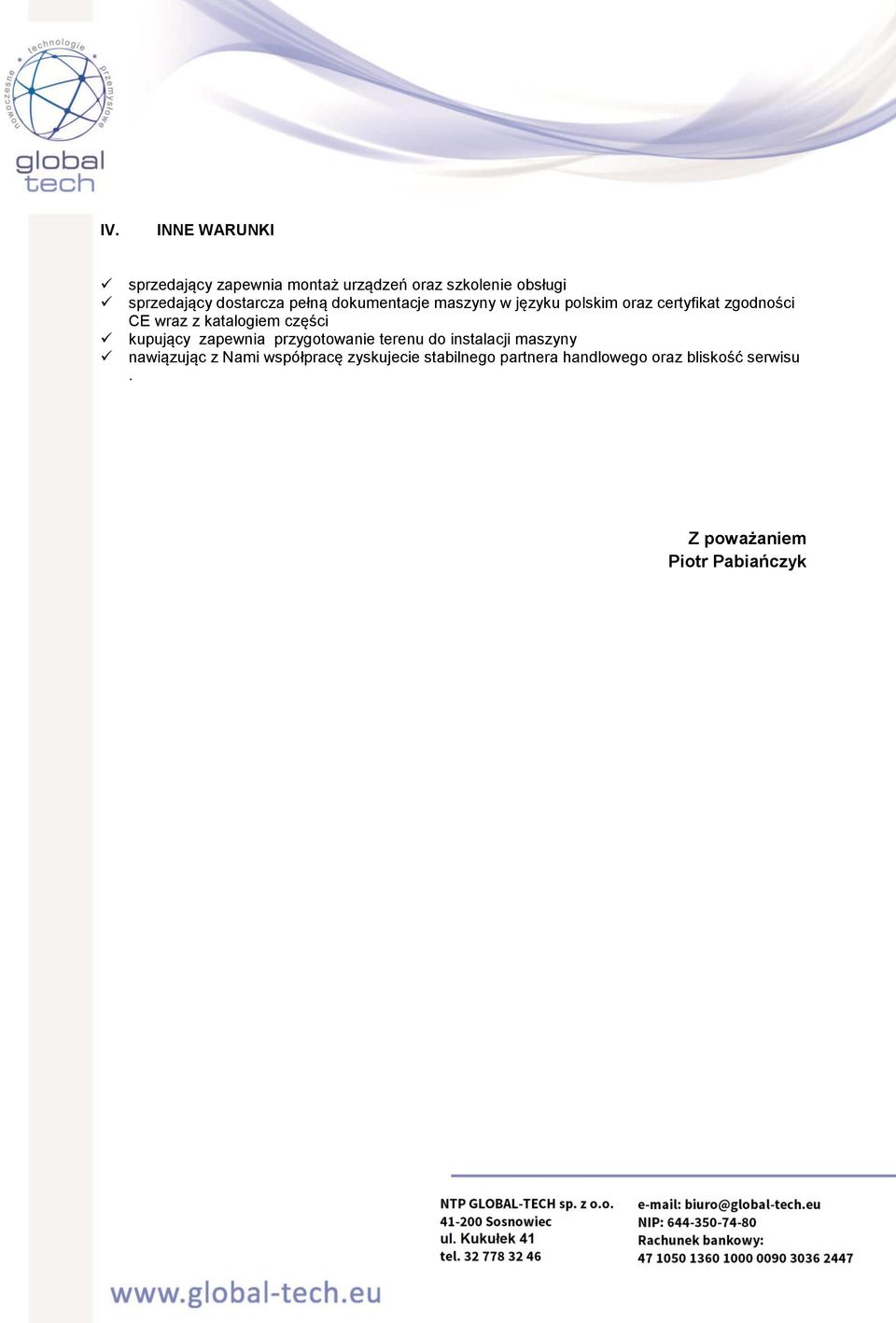

11 IV. INNE WARUNKI sprzedający zapewnia montaż urządzeń oraz szkolenie obsługi sprzedający dostarcza pełną dokumentacje maszyny w języku polskim oraz certyfikat zgodności CE wraz z katalogiem części kupujący zapewnia przygotowanie terenu do instalacji maszyny nawiązując z Nami współpracę zyskujecie stabilnego partnera handlowego oraz bliskość serwisu. Z poważaniem Piotr Pabiańczyk
