1 EvoWash

2 W CDE jesteśmy dumni z naszego środowiska. Dlatego jako symbol naszego nieustannego doskonalenia jakości też wybraliśmy ważkę. Te niezwykle wrażliwe owady występują jedynie w pobliżu wyjątkowo czystych zbiorników wodnych. W naszej codziennej pracy staramy się utrzymywać te same standardy, którymi kierują się te owady. Promując ponowne wykorzystywanie materiałów odpadowych i nieustannie doskonaląc naszą technologię filtracji wody, realizujemy ideę wyrażoną tym symbolem zakładającą maksymalną możliwą ochronę zasobów naturalnych. Nieustannie zmieniające się i wyznaczające kierunek rozwoju branży maszyny, dynamiczny i innowacyjny zespół, wyróżniane nagrodami zarządzanie biznesowe oraz dążenie z niezrównaną siłą, by każdemu klientowi zapewnić profesjonalną obsługę. Oto czynniki, dzięki którym jesteśmy wiodącym na świecie producentem maszyn do płukania piasku.

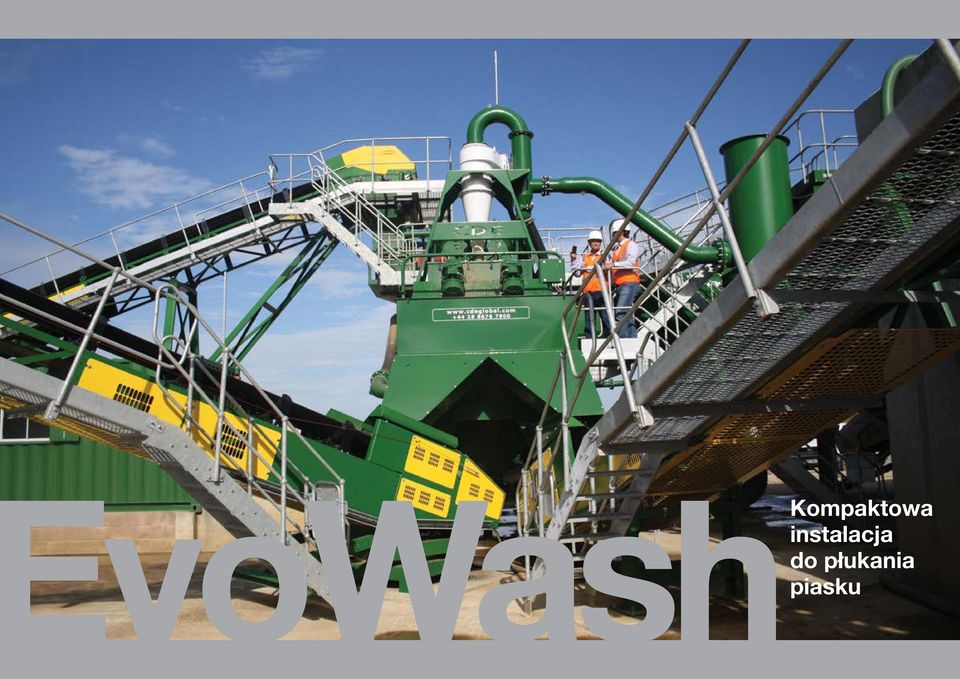

3 Kompaktowa instalacja do płukania piasku

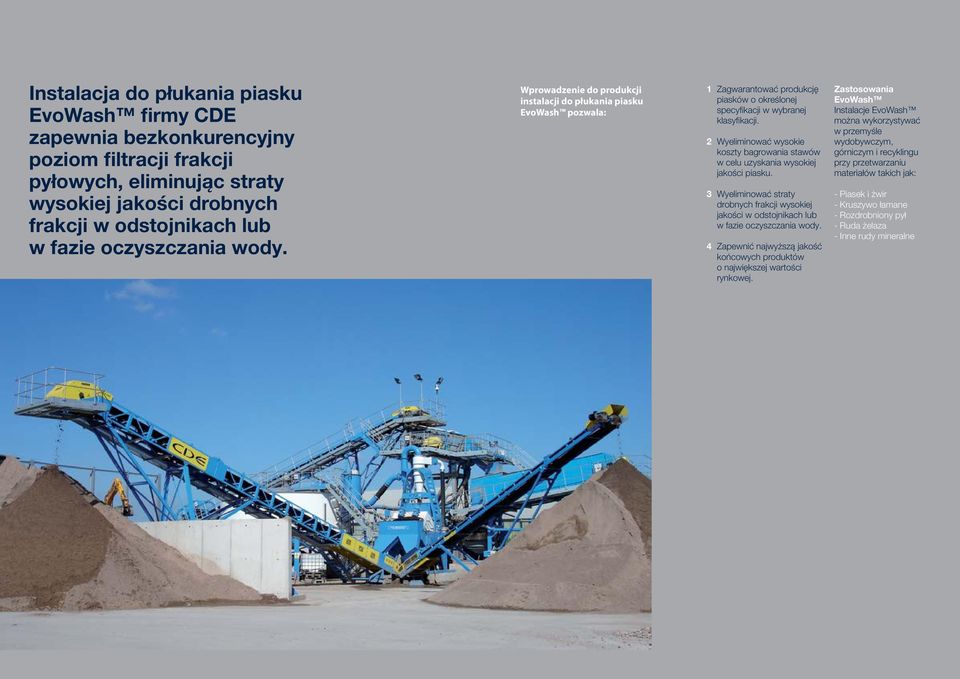

4 Instalacja do płukania piasku EvoWash firmy CDE zapewnia bezkonkurencyjny poziom filtracji frakcji pyłowych, eliminując straty wysokiej jakości drobnych frakcji w odstojnikach lub w fazie oczyszczania wody. Wprowadzenie do produkcji instalacji do płukania piasku EvoWash pozwala: Zagwarantować produkcję piasków o określonej specyfikacji w wybranej klasyfikacji. Wyeliminować wysokie koszty bagrowania stawów w celu uzyskania wysokiej jakości piasku. Wyeliminować straty drobnych frakcji wysokiej jakości w odstojnikach lub w fazie oczyszczania wody. Zapewnić najwyższą jakość końcowych produktów o największej wartości rynkowej. Zastosowania EvoWash Instalacje EvoWash można wykorzystywać w przemyśle wydobywczym, górniczym i recyklingu przy przetwarzaniu materiałów takich jak: - Piasek i żwir - Kruszywo łamane - Rozdrobniony pył - Ruda żelaza - Inne rudy mineralne

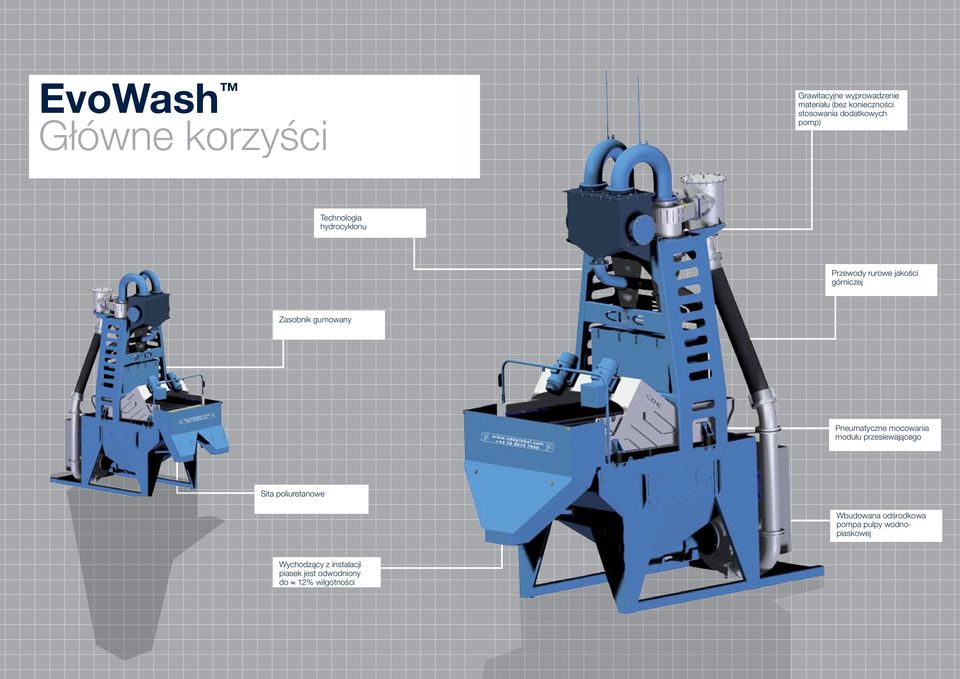

5 EvoWash Główne korzyści Grawitacyjne wyprowadzenie materiału (bez konieczności stosowania dodatkowych pomp) Technologia hydrocyklonu Przewody rurowe jakości górniczej Zasobnik gumowany Pneumatyczne mocowania modułu przesiewającego Sita poliuretanowe Wbudowana odśrodkowa pompa pulpy wodnopiaskowej Wychodzący z instalacji piasek jest odwodniony do 12% wilgotności

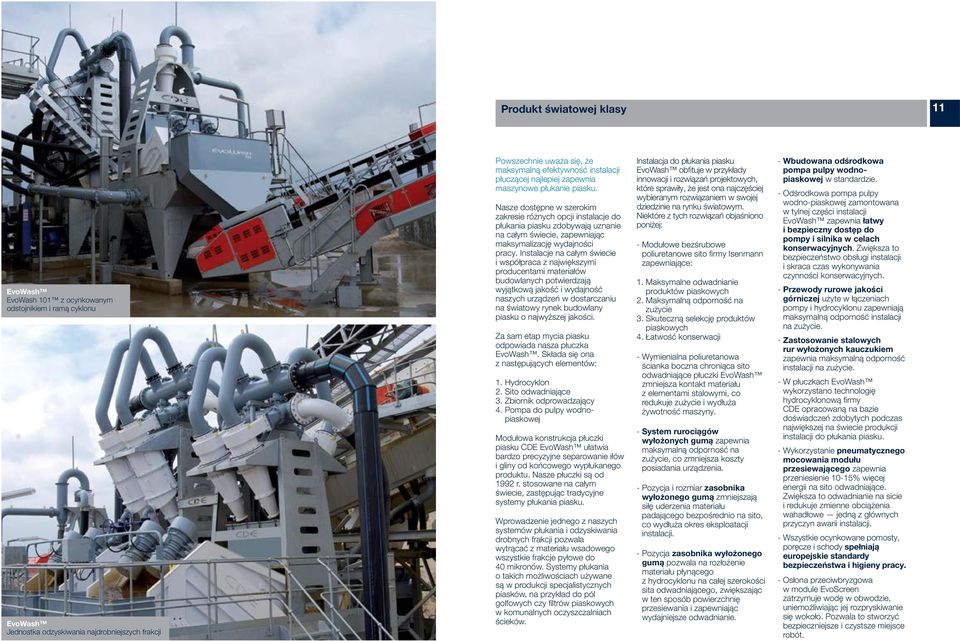

6 Produkt światowej klasy 11 EvoWash EvoWash 101 z ocynkowanym odstojnikiem i ramą cyklonu EvoWash Jednostka odzyskiwania najdrobniejszych frakcji Powszechnie uważa się, że maksymalną efektywność instalacji płuczącej najlepiej zapewnia maszynowe płukanie piasku. Nasze dostępne w szerokim zakresie różnych opcji instalacje do płukania piasku zdobywają uznanie na całym świecie, zapewniając maksymalizację wydajności pracy. Instalacje na całym świecie i współpraca z największymi producentami materiałów budowlanych potwierdzają wyjątkową jakość i wydajność naszych urządzeń w dostarczaniu na światowy rynek budowlany piasku o najwyższej jakości. Za sam etap mycia piasku odpowiada nasza płuczka EvoWash. Składa się ona z następujących elementów: 1. Hydrocyklon 2. Sito odwadniające 3. Zbiornik odprowadzający 4. Pompa do pulpy wodnopiaskowej Modułowa konstrukcja płuczki piasku CDE EvoWash ułatwia bardzo precyzyjne separowanie iłów i gliny od końcowego wypłukanego produktu. Nasze płuczki są od 1992 r. stosowane na całym świecie, zastępując tradycyjne systemy płukania piasku. Wprowadzenie jednego z naszych systemów płukania i odzyskiwania drobnych frakcji pozwala wytrącać z materiału wsadowego wszystkie frakcje pyłowe do 40 mikronów. Systemy płukania o takich możliwościach używane są w produkcji specjalistycznych piasków, na przykład do pól golfowych czy filtrów piaskowych w komunalnych oczyszczalniach ścieków. Instalacja do płukania piasku EvoWash obfituje w przykłady innowacji i rozwiązań projektowych, które sprawiły, że jest ona najczęściej wybieranym rozwiązaniem w swojej dziedzinie na rynku światowym. Niektóre z tych rozwiązań objaśniono poniżej: - Modułowe bezśrubowe poliuretanowe sito firmy Isenmann zapewniające: 1. Maksymalne odwadnianie produktów piaskowych 2. Maksymalną odporność na zużycie 3. Skuteczną selekcję produktów piaskowych 4. Łatwość konserwacji - Wymienialna poliuretanowa ścianka boczna chroniąca sito odwadniające płuczki EvoWash zmniejsza kontakt materiału z elementami stalowymi, co redukuje zużycie i wydłuża żywotność maszyny. - System rurociągów wyłożonych gumą zapewnia maksymalną odporność na zużycie, co zmniejsza koszty posiadania urządzenia. - Pozycja i rozmiar zasobnika wyłożonego gumą zmniejszają siłę uderzenia materiału padającego bezpośrednio na sito, co wydłuża okres eksploatacji instalacji. - Pozycja zasobnika wyłożonego gumą pozwala na rozłożenie materiału płynącego z hydrocyklonu na całej szerokości sita odwadniającego, zwiększając w ten sposób powierzchnię przesiewania i zapewniając wydajniejsze odwadnianie. - Wbudowana odśrodkowa pompa pulpy wodnopiaskowej w standardzie. - Odśrodkowa pompa pulpy wodno-piaskowej zamontowana w tylnej części instalacji EvoWash zapewnia łatwy i bezpieczny dostęp do pompy i silnika w celach konserwacyjnych. Zwiększa to bezpieczeństwo obsługi instalacji i skraca czas wykonywania czynności konserwacyjnych. - Przewody rurowe jakości górniczej użyte w łączeniach pompy i hydrocyklonu zapewniają maksymalną odporność instalacji na zużycie. - Zastosowanie stalowych rur wyłożonych kauczukiem zapewnia maksymalną odporność instalacji na zużycie. - W płuczkach EvoWash wykorzystano technologię hydrocyklonową firmy CDE opracowaną na bazie doświadczeń zdobytych podczas największej na świecie produkcji instalacji do płukania piasku. - Wykorzystanie pneumatycznego mocowania modułu przesiewającego zapewnia przeniesienie 10-15% więcej energii na sito odwadniające. Zwiększa to odwadnianie na sicie i redukuje zmienne obciążenia wahadłowe jedną z głównych przyczyn awarii instalacji. - Wszystkie ocynkowane pomosty, poręcze i schody spełniają europejskie standardy bezpieczeństwa i higieny pracy. - Osłona przeciwbryzgowa w module EvoScreen zatrzymuje wodę w obwodzie, uniemożliwiając jej rozpryskiwanie się wokoło. Pozwala to stworzyć bezpieczniejsze i czystsze miejsce robót.

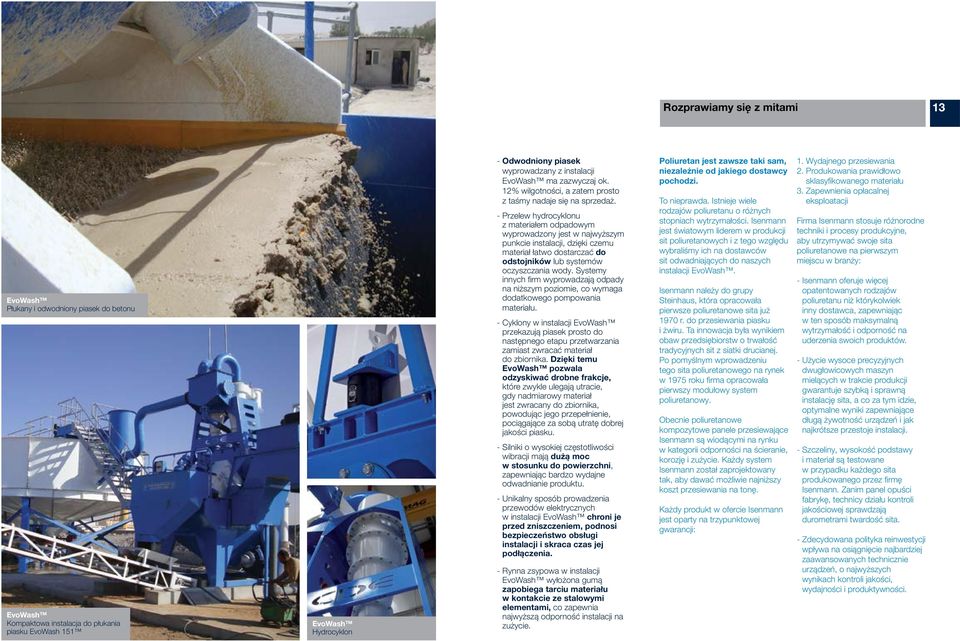

7 Rozprawiamy się z mitami 13 EvoWash Płukany i odwodniony piasek do betonu EvoWash Kompaktowa instalacja do płukania piasku EvoWash 151 EvoWash Hydrocyklon - Odwodniony piasek wyprowadzany z instalacji EvoWash ma zazwyczaj ok. 12% wilgotności, a zatem prosto z taśmy nadaje się na sprzedaż. - Przelew hydrocyklonu z materiałem odpadowym wyprowadzony jest w najwyższym punkcie instalacji, dzięki czemu materiał łatwo dostarczać do odstojników lub systemów oczyszczania wody. Systemy innych firm wyprowadzają odpady na niższym poziomie, co wymaga dodatkowego pompowania materiału. - Cyklony w instalacji EvoWash przekazują piasek prosto do następnego etapu przetwarzania zamiast zwracać materiał do zbiornika. Dzięki temu EvoWash pozwala odzyskiwać drobne frakcje, które zwykle ulegają utracie, gdy nadmiarowy materiał jest zwracany do zbiornika, powodując jego przepełnienie, pociągające za sobą utratę dobrej jakości piasku. - Silniki o wysokiej częstotliwości wibracji mają dużą moc w stosunku do powierzchni, zapewniając bardzo wydajne odwadnianie produktu. - Unikalny sposób prowadzenia przewodów elektrycznych w instalacji EvoWash chroni je przed zniszczeniem, podnosi bezpieczeństwo obsługi instalacji i skraca czas jej podłączenia. - Rynna zsypowa w instalacji EvoWash wyłożona gumą zapobiega tarciu materiału w kontakcie ze stalowymi elementami, co zapewnia najwyższą odporność instalacji na zużycie. Poliuretan jest zawsze taki sam, niezależnie od jakiego dostawcy pochodzi. To nieprawda. Istnieje wiele rodzajów poliuretanu o różnych stopniach wytrzymałości. Isenmann jest światowym liderem w produkcji sit poliuretanowych i z tego względu wybraliśmy ich na dostawców sit odwadniających do naszych instalacji EvoWash. Isenmann należy do grupy Steinhaus, która opracowała pierwsze poliuretanowe sita już 1970 r. do przesiewania piasku i żwiru. Ta innowacja była wynikiem obaw przedsiębiorstw o trwałość tradycyjnych sit z siatki drucianej. Po pomyślnym wprowadzeniu tego sita poliuretanowego na rynek w 1975 roku firma opracowała pierwszy modułowy system poliuretanowy. Obecnie poliuretanowe kompozytowe panele przesiewające Isenmann są wiodącymi na rynku w kategorii odporności na ścieranie, korozję i zużycie. Każdy system Isenmann został zaprojektowany tak, aby dawać możliwie najniższy koszt przesiewania na tonę. Każdy produkt w ofercie Isenmann jest oparty na trzypunktowej gwarancji: 1. Wydajnego przesiewania 2. Produkowania prawidłowo sklasyfikowanego materiału 3. Zapewnienia opłacalnej eksploatacji Firma Isenmann stosuje różnorodne techniki i procesy produkcyjne, aby utrzymywać swoje sita poliuretanowe na pierwszym miejscu w branży: - Isenmann oferuje więcej opatentowanych rodzajów poliuretanu niż którykolwiek inny dostawca, zapewniając w ten sposób maksymalną wytrzymałość i odporność na uderzenia swoich produktów. - Użycie wysoce precyzyjnych dwugłowicowych maszyn mielących w trakcie produkcji gwarantuje szybką i sprawną instalację sita, a co za tym idzie, optymalne wyniki zapewniające długą żywotność urządzeń i jak najkrótsze przestoje instalacji. - Szczeliny, wysokość podstawy i materiał są testowane w przypadku każdego sita produkowanego przez firmę Isenmann. Zanim panel opuści fabrykę, technicy działu kontroli jakościowej sprawdzają durometrami twardość sita. - Zdecydowana polityka reinwestycji wpływa na osiągnięcie najbardziej zaawansowanych technicznie urządzeń, o najwyższych wynikach kontroli jakości, wydajności i produktywności.

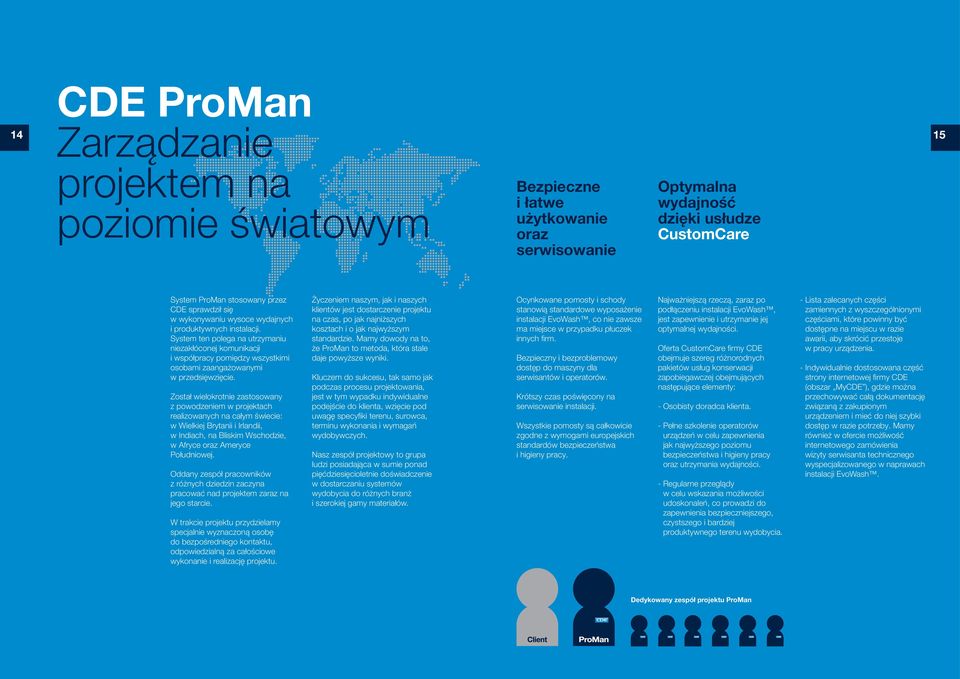

8 14 CDE ProMan Zarządzanie projektem na poziomie światowym Bezpieczne i łatwe użytkowanie oraz serwisowanie Optymalna wydajność dzięki usłudze CustomCare 15 System ProMan stosowany przez CDE sprawdził się w wykonywaniu wysoce wydajnych i produktywnych instalacji. System ten polega na utrzymaniu niezakłóconej komunikacji i współpracy pomiędzy wszystkimi osobami zaangażowanymi w przedsięwzięcie. Został wielokrotnie zastosowany z powodzeniem w projektach realizowanych na całym świecie: w Wielkiej Brytanii i Irlandii, w Indiach, na Bliskim Wschodzie, w Afryce oraz Ameryce Południowej. Oddany zespół pracowników z różnych dziedzin zaczyna pracować nad projektem zaraz na jego starcie. W trakcie projektu przydzielamy specjalnie wyznaczoną osobę do bezpośredniego kontaktu, odpowiedzialną za całościowe wykonanie i realizację projektu. Życzeniem naszym, jak i naszych klientów jest dostarczenie projektu na czas, po jak najniższych kosztach i o jak najwyższym standardzie. Mamy dowody na to, że ProMan to metoda, która stale daje powyższe wyniki. Kluczem do sukcesu, tak samo jak podczas procesu projektowania, jest w tym wypadku indywidualne podejście do klienta, wzięcie pod uwagę specyfiki terenu, surowca, terminu wykonania i wymagań wydobywczych. Nasz zespół projektowy to grupa ludzi posiadająca w sumie ponad pięćdziesięcioletnie doświadczenie w dostarczaniu systemów wydobycia do różnych branż i szerokiej gamy materiałów. Ocynkowane pomosty i schody stanowią standardowe wyposażenie instalacji EvoWash, co nie zawsze ma miejsce w przypadku płuczek innych firm. Bezpieczny i bezproblemowy dostęp do maszyny dla serwisantów i operatorów. Krótszy czas poświęcony na serwisowanie instalacji. Wszystkie pomosty są całkowicie zgodne z wymogami europejskich standardów bezpieczeństwa i higieny pracy. Najważniejszą rzeczą, zaraz po podłączeniu instalacji EvoWash, jest zapewnienie i utrzymanie jej optymalnej wydajności. Oferta CustomCare firmy CDE obejmuje szereg różnorodnych pakietów usług konserwacji zapobiegawczej obejmujących następujące elementy: - Osobisty doradca klienta. - Pełne szkolenie operatorów urządzeń w celu zapewnienia jak najwyższego poziomu bezpieczeństwa i higieny pracy oraz utrzymania wydajności. - Regularne przeglądy w celu wskazania możliwości udoskonaleń, co prowadzi do zapewnienia bezpieczniejszego, czystszego i bardziej produktywnego terenu wydobycia. - Lista zalecanych części zamiennych z wyszczególnionymi częściami, które powinny być dostępne na miejscu w razie awarii, aby skrócić przestoje w pracy urządzenia. - Indywidualnie dostosowana część strony internetowej firmy CDE (obszar MyCDE ), gdzie można przechowywać całą dokumentację związaną z zakupionym urządzeniem i mieć do niej szybki dostęp w razie potrzeby. Mamy również w ofercie możliwość internetowego zamówienia wizyty serwisanta technicznego wyspecjalizowanego w naprawach instalacji EvoWash. Dedykowany zespół projektu ProMan

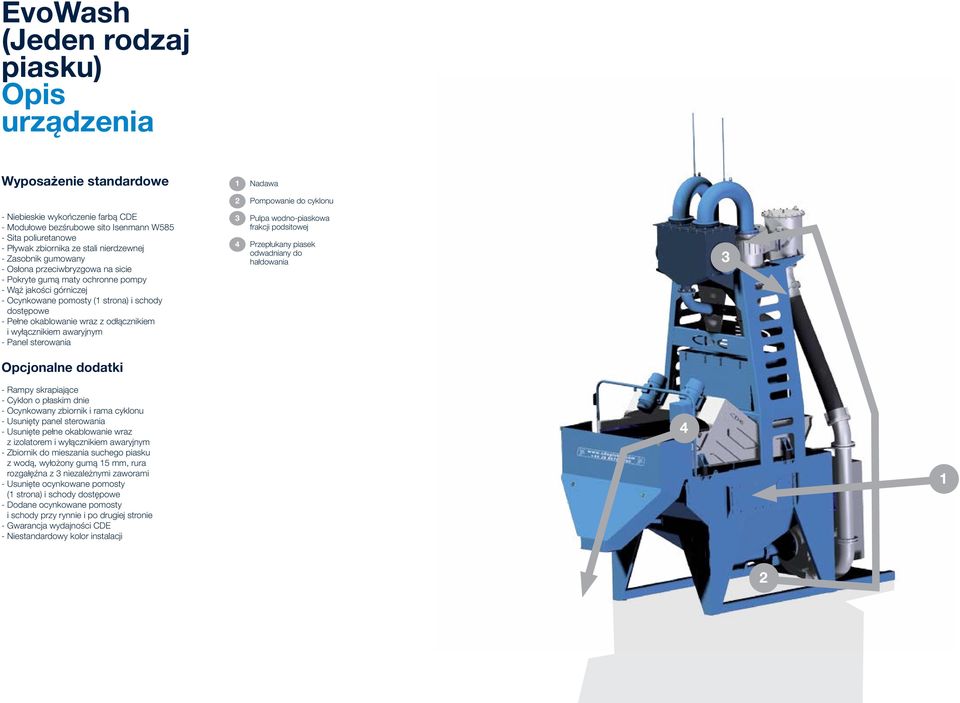

9 EvoWash (Jeden rodzaj piasku) Opis urządzenia Wyposażenie standardowe 1 Nadawa 2 Pompowanie do cyklonu - Niebieskie wykończenie farbą CDE - Modułowe bezśrubowe sito Isenmann W585 - Sita poliuretanowe - Pływak zbiornika ze stali nierdzewnej - Zasobnik gumowany - Osłona przeciwbryzgowa na sicie - Pokryte gumą maty ochronne pompy - Wąż jakości górniczej - Ocynkowane pomosty (1 strona) i schody dostępowe - Pełne okablowanie wraz z odłącznikiem i wyłącznikiem awaryjnym - Panel sterowania 3 4 Pulpa wodno-piaskowa frakcji podsitowej Przepłukany piasek odwadniany do hałdowania 3 Opcjonalne dodatki - Rampy skrapiające - Cyklon o płaskim dnie - Ocynkowany zbiornik i rama cyklonu - Usunięty panel sterowania - Usunięte pełne okablowanie wraz z izolatorem i wyłącznikiem awaryjnym - Zbiornik do mieszania suchego piasku z wodą, wyłożony gumą 15 mm, rura rozgałęźna z 3 niezależnymi zaworami - Usunięte ocynkowane pomosty (1 strona) i schody dostępowe - Dodane ocynkowane pomosty i schody przy rynnie i po drugiej stronie - Gwarancja wydajności CDE - Niestandardowy kolor instalacji 4 1 2

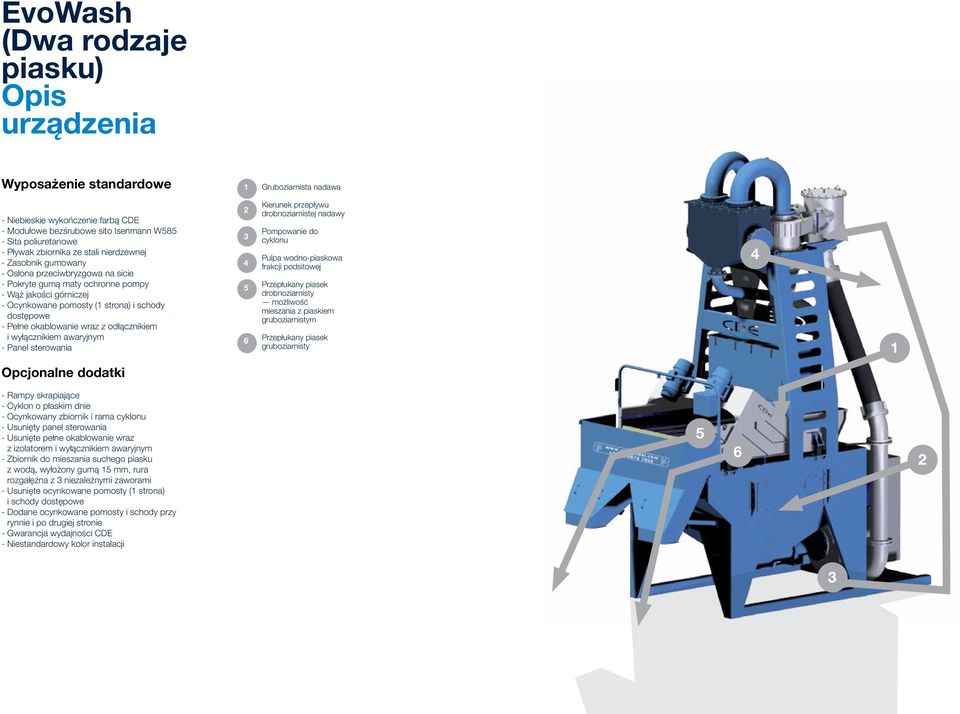

10 EvoWash (Dwa rodzaje piasku) Opis urządzenia Wyposażenie standardowe - Niebieskie wykończenie farbą CDE - Modułowe bezśrubowe sito Isenmann W585 - Sita poliuretanowe - Pływak zbiornika ze stali nierdzewnej - Zasobnik gumowany - Osłona przeciwbryzgowa na sicie - Pokryte gumą maty ochronne pompy - Wąż jakości górniczej - Ocynkowane pomosty (1 strona) i schody dostępowe - Pełne okablowanie wraz z odłącznikiem i wyłącznikiem awaryjnym - Panel sterowania Opcjonalne dodatki Gruboziarnista nadawa Kierunek przepływu drobnoziarnistej nadawy Pompowanie do cyklonu Pulpa wodno-piaskowa frakcji podsitowej Przepłukany piasek drobnoziarnisty możliwość mieszania z piaskiem gruboziarnistym Przepłukany piasek gruboziarnisty Rampy skrapiające - Cyklon o płaskim dnie - Ocynkowany zbiornik i rama cyklonu - Usunięty panel sterowania - Usunięte pełne okablowanie wraz z izolatorem i wyłącznikiem awaryjnym - Zbiornik do mieszania suchego piasku z wodą, wyłożony gumą 15 mm, rura rozgałęźna z 3 niezależnymi zaworami - Usunięte ocynkowane pomosty (1 strona) i schody dostępowe - Dodane ocynkowane pomosty i schody przy rynnie i po drugiej stronie - Gwarancja wydajności CDE - Niestandardowy kolor instalacji

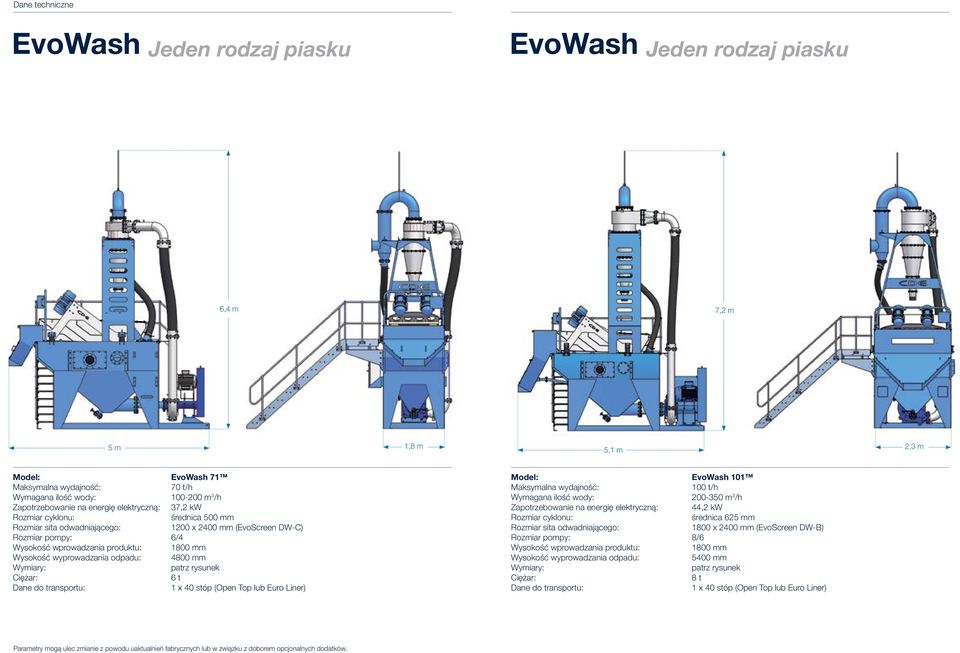

11 Dane techniczne EvoWash Jeden rodzaj piasku EvoWash Jeden rodzaj piasku 6,4 m 6,4 m 7,2 m 1,8 m 2,3 m 5 m 5,1 m EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 37,2 kw średnica 500 mm 1200 x 2400 mm (EvoScreen DW-C) Rozmiar pompy: 6/4 Wysokość wprowadzania produktu: 1800 mm Wysokość wyprowadzania odpadu: 4800 mm 6 t EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 44,2 kw średnica 625 mm 1800 x 2400 mm (EvoScreen DW-B) Rozmiar pompy: 8/6 Wysokość wprowadzania produktu: 1800 mm Wysokość wyprowadzania odpadu: 5400 mm 8 t Parametry mogą ulec zmianie z powodu uaktualnień fabrycznych lub w związku z doborem opcjonalnych dodatków.

12 Dane techniczne EvoWash Jeden rodzaj piasku EvoWash Jeden rodzaj piasku 6,4 m 6,8 m 8,1 m 5,1 m 2,3 m 5,1 m 2,3 m EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 62,2 kw średnica 2 x 500 mm 1800 x 2400 mm (EvoScreen DW-B) Rozmiar pompy: 10/8 Wysokość wprowadzania produktu: 1800 mm Wysokość wyprowadzania odpadu: 5500 mm 11 t EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 93 kw średnica 2 x 625 mm 1800 x 4000 mm (EvoScreen DW-A) Rozmiar pompy: 10/8 Wysokość wprowadzania produktu: 2100 mm Wysokość wyprowadzania odpadu: 6400 mm 16 t Parametry mogą ulec zmianie z powodu uaktualnień fabrycznych lub w związku z doborem opcjonalnych dodatków.

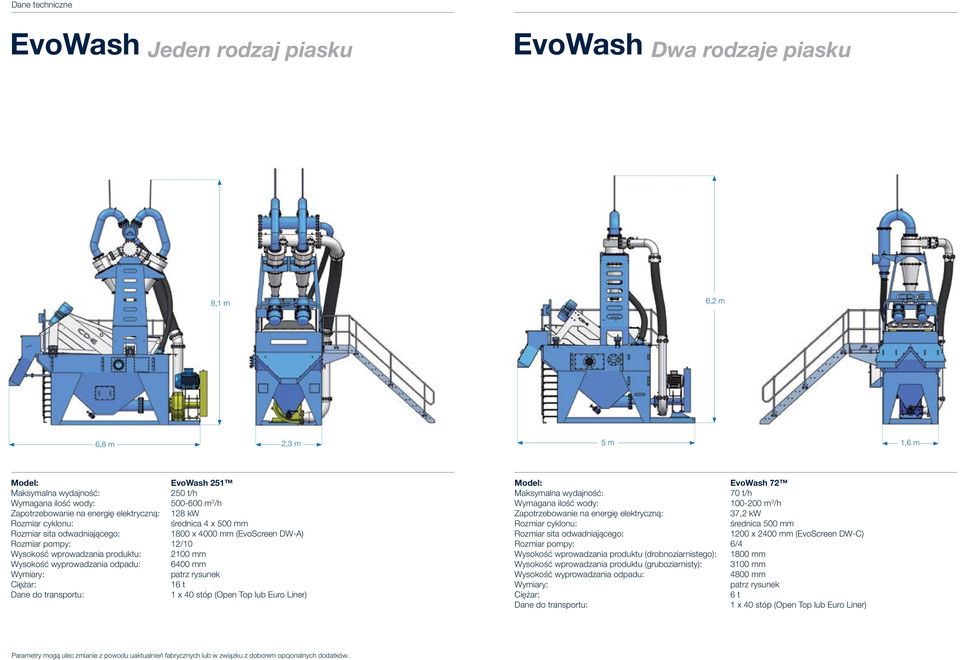

13 Dane techniczne EvoWash Jeden rodzaj piasku EvoWash Dwa rodzaje piasku 8,1 m 6,2 m 6,8 m 2,3 m 5 m 1,6 m EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 128 kw średnica 4 x 500 mm 1800 x 4000 mm (EvoScreen DW-A) Rozmiar pompy: 12/10 Wysokość wprowadzania produktu: 2100 mm Wysokość wyprowadzania odpadu: 6400 mm 16 t EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 37,2 kw średnica 500 mm 1200 x 2400 mm (EvoScreen DW-C) Rozmiar pompy: 6/4 Wysokość wprowadzania produktu (drobnoziarnistego): 1800 mm Wysokość wprowadzania produktu (gruboziarnisty): 3100 mm Wysokość wyprowadzania odpadu: 4800 mm 6 t Parametry mogą ulec zmianie z powodu uaktualnień fabrycznych lub w związku z doborem opcjonalnych dodatków.

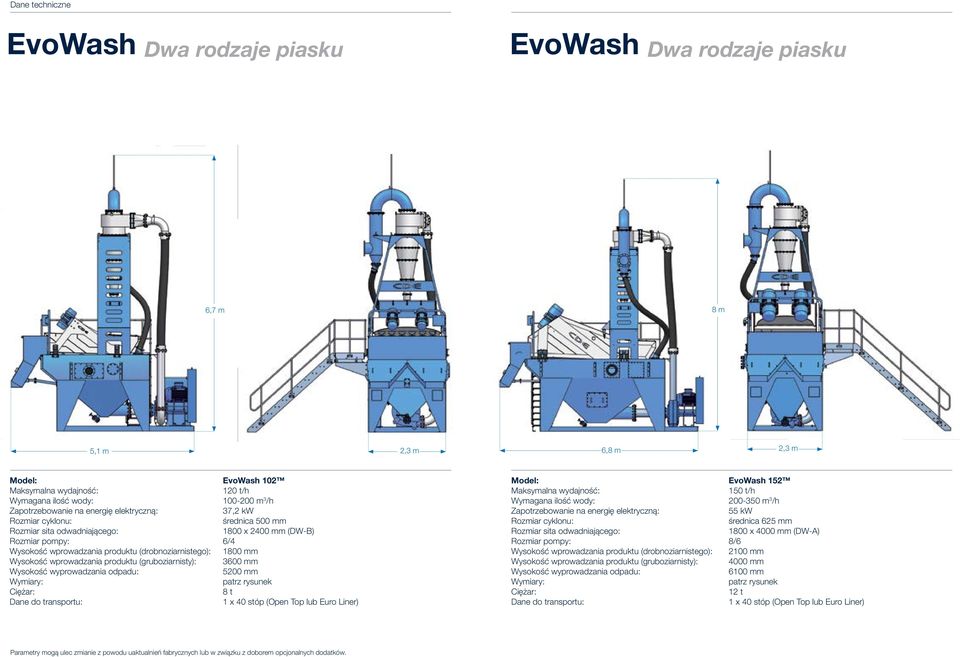

14 Dane techniczne EvoWash Dwa rodzaje piasku EvoWash Dwa rodzaje piasku 6,7 m 8 m 5,1 m 2,3 m 6,8 m 2,3 m EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 37,2 kw średnica 500 mm 1800 x 2400 mm (DW-B) Rozmiar pompy: 6/4 Wysokość wprowadzania produktu (drobnoziarnistego): 1800 mm Wysokość wprowadzania produktu (gruboziarnisty): 3600 mm Wysokość wyprowadzania odpadu: 5200 mm 8 t EvoWash t/h Wymagana ilość wody: m 3 /h Zapotrzebowanie na energię elektryczną: 55 kw średnica 625 mm 1800 x 4000 mm (DW-A) Rozmiar pompy: 8/6 Wysokość wprowadzania produktu (drobnoziarnistego): 2100 mm Wysokość wprowadzania produktu (gruboziarnisty): 4000 mm Wysokość wyprowadzania odpadu: 6100 mm 12 t Parametry mogą ulec zmianie z powodu uaktualnień fabrycznych lub w związku z doborem opcjonalnych dodatków.
