The reliable brand! LrK. Jednowałowy system cięcia LRK1000, LRK1400

Transkrypt

1 The reliable brand! LrK Jednowałowy system cięcia LRK1000, LRK1400

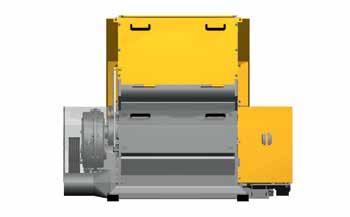

2 B Seria LrK Jednowałowy system rozdrabniający Dane techniczne LRK1000 LRK1400 Moc kw 22/30/2 x 22 30/2 x 22 Moc hydrauliczna kw 1,5/1,5/1,5 1,5/1,5 Moc przenośnika śrubowego kw 0,55 0,55 Ø Średnica rotora Prędkość obrotowa rotora obr./min Ilość obracalnych noży USS szt T Ilość obracalnych noży SKS Otwór zasypowy szt x x Ø Wymiary otworu wylotowego Wymagania dot. prędkości przepływu powietrza m/s Waga kg H Ø Średnica otworów sita **) z podwójnym napędem B () T () H () LRK /2.010* LR /2.406* lat doświadczenia. Ponad 9000 rozdrabniarek w codziennym użyciu!

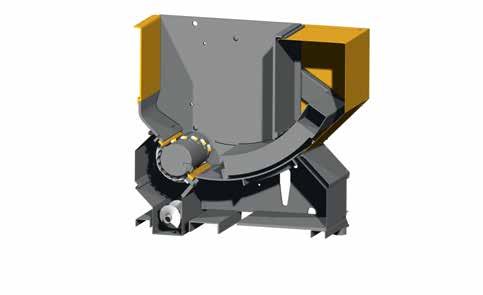

3 Działanie i budowa Kompaktowe i niezawodne Niezawodne i wytrzymałe rozdrabniarki LRK1000 i LRK1400 są często wybierane przez firmy zajmujące się przetwórstwem tworzyw sztucznych i służą do zmniejszania objętości oraz recyklingu w obrębie firmy. Podczas rozdrabniania, dopasowująca się do obciążenia rama dociskowa 1 dopycha rozdrabniany materiał do rotora 2, który napędzany jest silnikiem elektrycznym za pośrednictwem pasa klinowego i przekładni zębatej. Rotor wyposażony w wymienne wieloostrzowe noże 3, rozdrabnia materiał pomiędzy nożami a nieruchomymi głównymi 4 i bocznymi 5 ostrzami stałymi. Rozdrobniony materiał przechodzi następnie przez sito perforowane 6 ; rozmiar otworów sita determinuje wielkość rozdrobnionego materiału. Rozdrobniony materiał odprowadzany jest przez zintegrowany przenośnik śrubowy 7, do którego może być podłączone dodatkowe wyposażenie obsługujące rozdrobniony materiał. Podobnie jak wszystkie rozdrabniarki produkowane przez UN- THA, urządzenia tego typu mogą pracować samodzielnie lub jako element złożonych instalacji. Duża przepustowość, nadzwyczajna dostępność i jednorodna wielkość rozdrobnionego materiału zapewniają wysoką wydajność i rentowność pracy Aby uzyskać więcej informacji sprawdź naszą broszurę indywidualne rozwiązania rozdrabniania. 6 7 The reliable brand! TYPOWE ZASTOSOWANIA Samochodowe deski rozdzielcze Tapicerka samochodowa Płyty CD Folia Opakowania tekturowa Beczki z tworzyw sztucznych Opakowania z tworzyw sztucznych Bryły tworzyw sztucznych Rury z tworzyw sztucznych Pojemniki na odpady Odpady produkcyjne Pianka polimerowa Zderzaki Bele folii Tekstylia Materiały opakowaniowe itp. individuelle Zerkleinerungslösungen 1

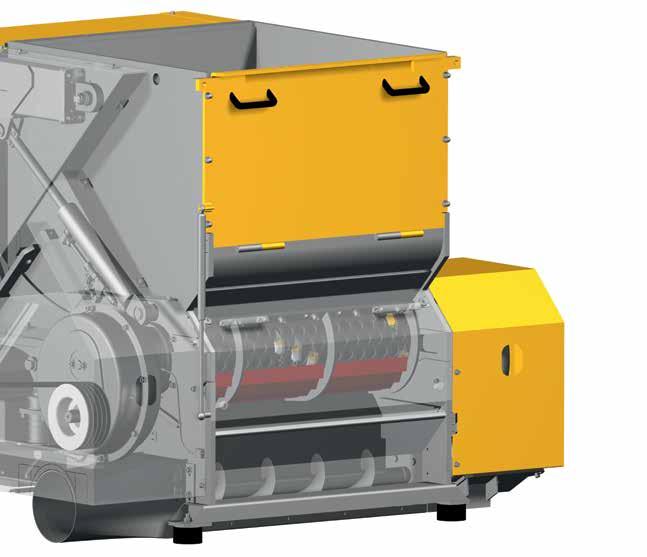

4 Cechy jakości A Wytrzymały i ekonomiczny system tnący > > Możliwość kilkukrotnego użycia wieloostrzowych noży tnących A oraz ostrzy stałych B > > Bardzo wytrzymałe prowadnice układu dociskowego C > > Wytrzymała i niezawodna jednostka napędowa D > > Prosta wymiana noży oraz uchwytów noży E > > Zastosowanie specjalnej przegrody i uszczelnień doskonale chroni łożyska rotora przed zanieczyszczeniami F E C H Sprawdzona technologia > > Wypróbowany i przetestowany system tnący (2 opcje: SKS, USS) > > Centralny system smarowania ułatwiający konserwację > > Automatyczne wyłączenie w przypadku napotkania elementów nieulegających rozdrobnieniu > > Konstrukcja ramy dociskowej uniemożliwia jej zablokowanie G > > Maksymalizacja wydajności dzięki możliwości wyboru programu sterującego systemem dociskowym Trwała i funkcjonalna konstrukcja > > Kompaktowa, zajmująca niewiele miejsca konstrukcja systemu dociskowego H > > Sztywna konstrukcja spawana I (z blachy stalowej 20 ) > > Zastosowanie elastomerowych tłumików drgań zapewnia równą i spokojną pracę J > > Wbudowany odprowadzający przenośnik śrubowy K > > Wbudowana klapa serwisowa L D B J

5 Opcjonalnie > > Lej zasypowy i podstawy > > Dodatkowy system dociskowy G L I > > Chłodzenie rotora > > System szybkiego oczyszczania przenośnika śrubowego > > Napęd sterowany przetwornicą częstotliwości > > Indywidualnie projektowane odbierające przenośniki śrubowe > > Automatyczny system centralnego smarowania > > "Pakiety Serwisowe Bez-troski UNTHA" K F

6 The reliable brand! UNTHA shredding technology Kellau 141 A-5431 Kuchl / Salzburg, Austria Tel Fax info@untha.com Autoryzowany przedstawiciel UNTHA Wszystkie prawa zastrzeżone. Istnieje możliwość wystąpienia błędów w składzie i druku. Wszystkie ilustracje mają charakter poglądowy i mogą różnić się od rzeczywistego produktu. 07/14 UNTHA shredding technology
