LORO-X Systemy odwadniania dachów Informacja prasowa. Tylko 2 zamiast 14: Innowacyjnie i ekonomicznie dzięki systemom odwadniania dachów LORO-X
|
|
- Janina Kwiatkowska
- 7 lat temu
- Przeglądów:
Transkrypt

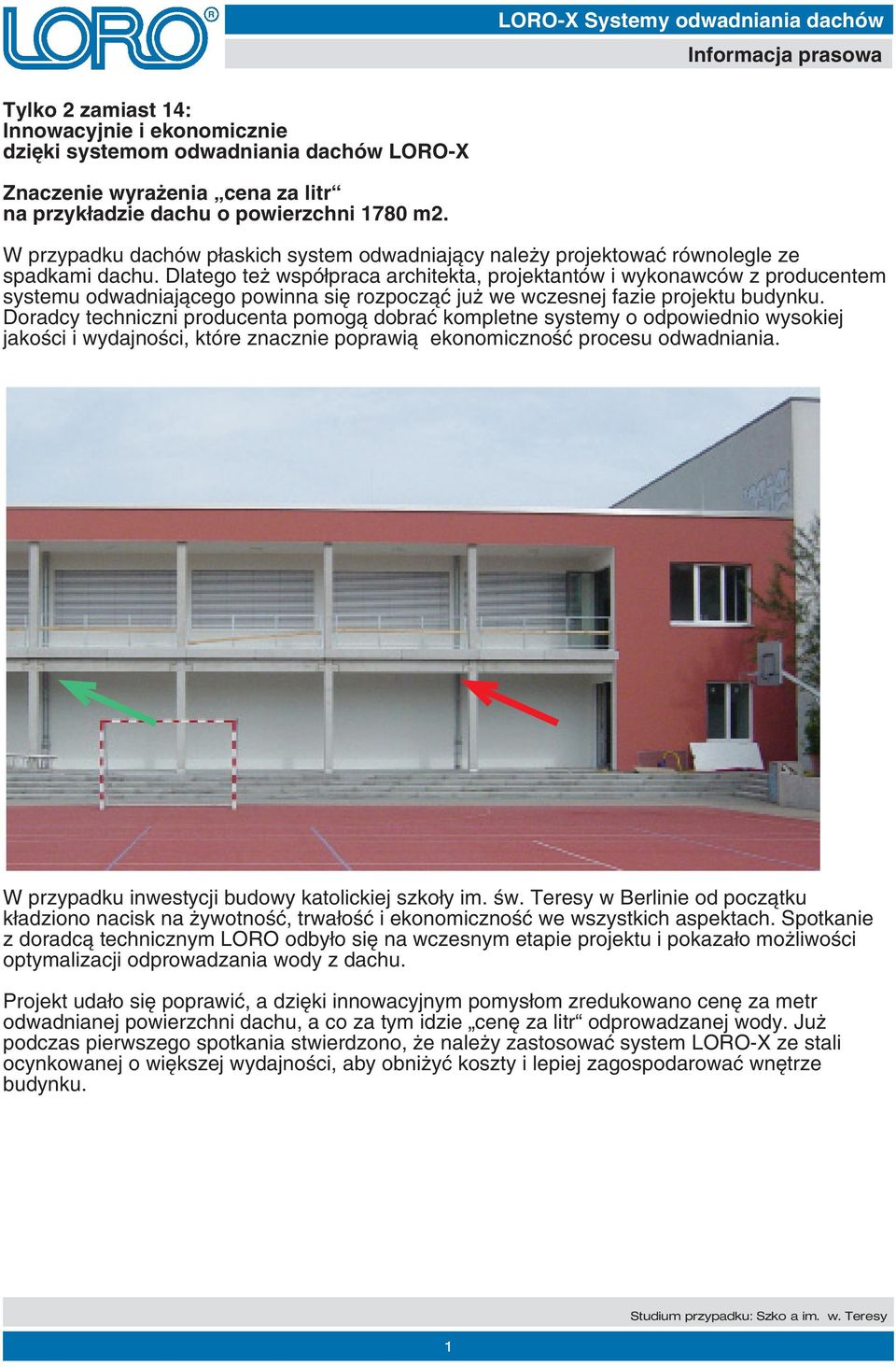

1 Tylko 2 zamiast 14: Innowacyjnie i ekonomicznie dzięki systemom odwadniania dachów LORO-X Znaczenie wyrażenia cena za litr na przykładzie dachu o powierzchni 1780 m2. W przypadku dachów płaskich system odwadniający należy projektować równolegle ze spadkami dachu. Dlatego też współpraca architekta, projektantów i wykonawców z producentem systemu odwadniającego powinna się rozpocząć już we wczesnej fazie projektu budynku. Doradcy techniczni producenta pomogą dobrać kompletne systemy o odpowiednio wysokiej jakości i wydajności, które znacznie poprawią ekonomiczność procesu odwadniania. W przypadku inwestycji budowy katolickiej szkoły im. św. Teresy w Berlinie od początku kładziono nacisk na żywotność, trwałość i ekonomiczność we wszystkich aspektach. Spotkanie z doradcą technicznym LORO odbyło się na wczesnym etapie projektu i pokazało możliwości optymalizacji odprowadzania wody z dachu. Projekt udało się poprawić, a dzięki innowacyjnym pomysłom zredukowano cenę za metr odwadnianej powierzchni dachu, a co za tym idzie cenę za litr odprowadzanej wody. Już podczas pierwszego spotkania stwierdzono, że należy zastosować system LORO-X ze stali ocynkowanej o większej wydajności, aby obniżyć koszty i lepiej zagospodarować wnętrze budynku. 1
2 1780m 2 pierwotny projekt owy projekt A. Pierwotny projekt Dach został podzielony na dwie połacie, z których każda miała własne koryto zlewowe do odprowadzania wody. Wzdłuż koryt zlewowych rozmieszczono 5 wpustów głównych + 9 wpustów awaryjnych, które były częściowo połączone z poziomym kolektorem w budynku. Ten system wiąże się jednak z dużym nakładem pracy, trzeba wykonać przepusty przez dach, uszczelnić je oraz ułożyć wiele metrów rur wewnątrz budynku. B. Nowy projekt Wspólnie z architektem postawiliśmy sobie za cel zmniejszenie liczby wpustów i przepustów przez dach, uproszczenie systemu rur oraz - tam, gdzie to możliwe - poprowadzenie rur na zewnątrz budynku, a nie wewnątrz. Liczba przepustów przez dach miała być zredukowana do minimum, a spadki maksymalnie uproszczone. Największym wyzwaniem było połączenie dwóch połaci dachu w jedno wspólne koryto zlewowe dla całego dachu, aby zmniejszyć liczbę koniecznych wpustów. Na tym etapie konieczna była współpraca z producentem izolacji dachu. B.1. Pierwszym krokiem było obliczenie koniecznej wydajności wpustów dla całej powierzchni dachu (np. za pomocą program doboru online). Dla dachu o powierzchni 1780 m2 oraz przy założeniu miarodajnego natężenia deszczu 371/668 l/s/ ha wydajność wpustów głównych zgodnie z normą musi wynosić min. 66 litrów na sekundę, a wydajność odpływów awaryjnych min. 53 litry na sekundę
3 B.2. Na drugim etapie przeanalizowano konstrukcję dachu, aby dobrać odpowiednie wpusty dachowe. Wybór odpowiedniego systemu doprowadził do niezwykle zaskakującego wyniku. Na cały dach o powierzchni 1780 m2 wystarczy jeden wysokowydajny system główny LORO-X DRAINJET oraz jeden wysokowydajny system awaryjny i tylko jeden wpust dachowy w każdym z tych systemów. Najważniejsza zmiana dotyczyła spadków na dachu, tak aby woda deszczowa z całego dachu spływała w kierunku wysokowydajnych wpustów dachowych. Zaproponowane wpusty awaryjne LX961 mają wydajność do 94,4 l/s przy poziomie wody na dachu 75 mm, co gwarantuje wyższy poziom bezpieczeństwa w przypadku deszczu nawalnego niż wymagany przez normę dobór na podstawie statystycznego deszczu stuletniego. B.3. Zaprojektowano tylko jedno koryto zlewowe w kształcie litery U, co pozwoliło na spełnienie kilku życzeń na raz: znaczne zmniejszenie nakład pracy, zamiast 14 trzeba zamontować na dachu tylko 2 wpusty LORO-X. Wpusty są usytuowane bezpośrednio nad rurą spustową, w związku z tym kolektor zbiorczy wewnątrz budynku był niepotrzebny. Udało się zachować pierwotne usytuowanie ujścia rury spustowej do podziemnego zbiornika na wodę deszczową. Odporne na działanie czynników zewnętrznych i naprężenia, niepowodujące podpiętrzania oraz estetyczne rury spustowe ze stali ocynkowanej poprowadzono na zewnątrz budynku. B.4. Za pomocą kart produktowych serii LX można dobrać odpowiedni system odwadniania o odpowiedniej wydajności, dostosowany do zaprojektowanego budynku. Karty systemów LX zawierają też praktyczne zestawienie najważniejszych cech systemów odwadniania. Karty systemów LX dostarczają projektantowi wszystkich potrzebnych informacji: przejrzyste zestawienie cech systemu, krzywa odpływu oraz rysunek CAD umożliwiają określenie wydajności systemu wymaganego przez zleceniodawcę i ubezpieczyciela, a rysunki są pomocne instalatorom montującym system. 3
4 C. Montaż System główny i awaryjny zostały zamontowane na zewnątrz budynku i poprowadzone przez podcień. W ten sposób montaż rur stalowych spustowych LORO-X, odpornych na działanie czynników zewnętrznych oraz naprężenia, był prostym zadaniem. Aby zapewnić optymalny dopływ wody do wpustów dachowych LORO-X DRAINJET z praktycznym kołnierzem zaciskanym (dostępne z kołnierzem luźnym lub stałym), koryto zlewowe koło wpustów zostało poszerzone, tak aby woda docierała do wpustów z każdej strony. Nowy układ koryta zlewowego pozwolił na znaczne zmniejszenie wysokości izolacji na spadku dachu, ponieważ zmniejszono odległość pomiędzy najniższym a najwyższym punktem. 4
5 Podsumowanie Dzięki optymalnej współpracy projektanta i doradców technicznych LORO-X udało się zdecydowanie zmniejszyć koszty odwadniania dachu. Decydująca jest tutaj cena za litr za cały system odprowadzania wody. Wysokowydajne systemy LORO dają nowe możliwości projektowania spadków, także umiejscowienie wpustów oraz poprowadzenie rur spustowych na zewnątrz znacznie upraszcza odwadnianie dachów płaskich. Ponieważ nie trzeba wykonywać przepustów przez dach do strefy przeciwpożarowej wewnątrz budynku, wyeliminowano potencjalne mostki cieplne oraz konieczność zastosowania specjalnych ochron przeciwpożarowych. Wysokiej jakości systemy kompletne ze stali ocynkowanej oferują długoterminowe bezpieczeństwo i zdecydowanie ponoszą trwałość budynku. 5
