PROGRAM FUNKCJONALNO UŻYTKOWY
|
|
- Bronisława Szczepaniak
- 9 lat temu
- Przeglądów:
Transkrypt

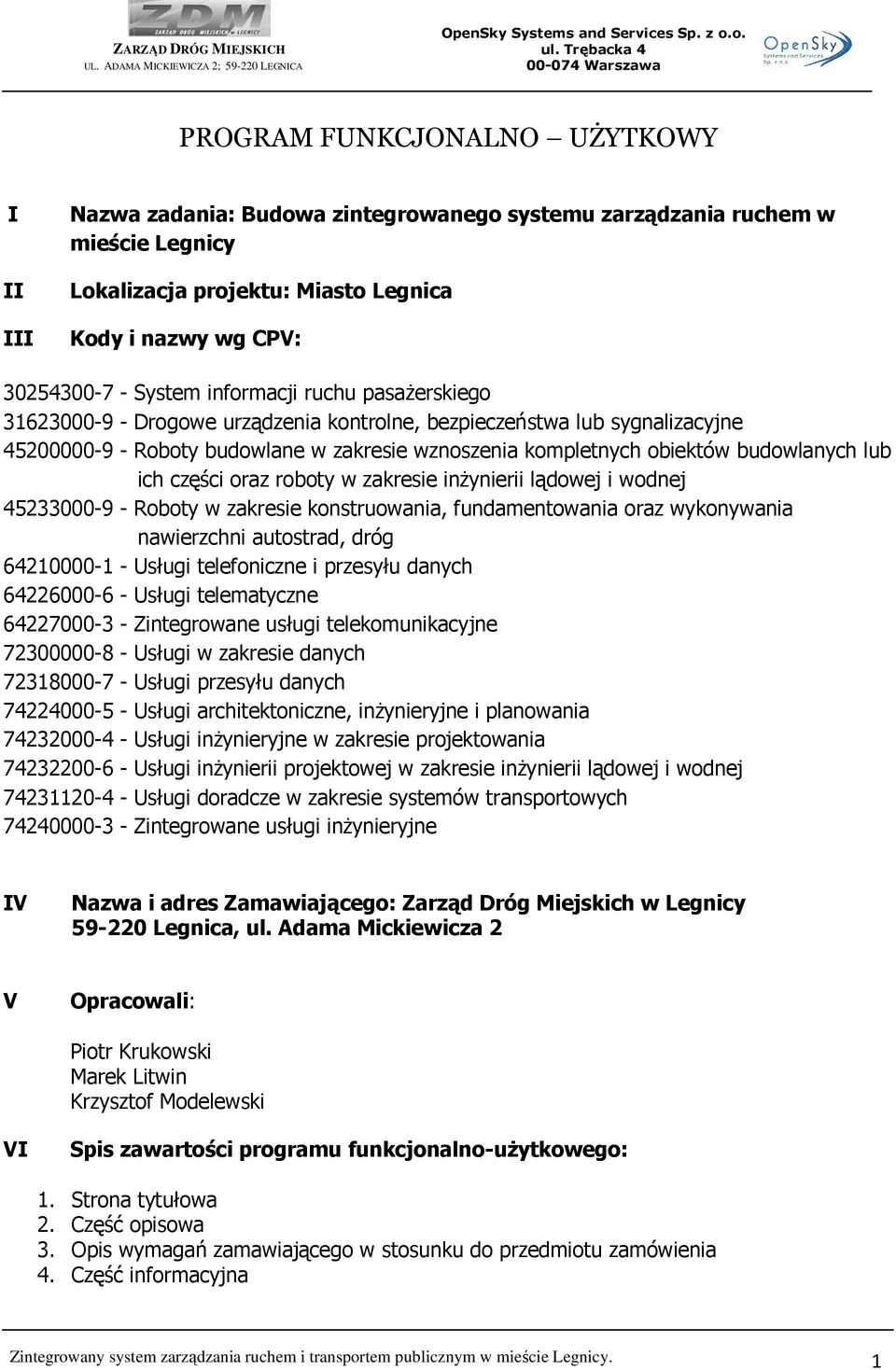

1 PROGRAM FUNKCJONALNO UŻYTKOWY I II III Nazwa zadania: Budowa zintegrowanego systemu zarządzania ruchem w mieście Legnicy Lokalizacja projektu: Miasto Legnica Kody i nazwy wg CPV: System informacji ruchu pasaŝerskiego Drogowe urządzenia kontrolne, bezpieczeństwa lub sygnalizacyjne Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, dróg Usługi telefoniczne i przesyłu danych Usługi telematyczne Zintegrowane usługi telekomunikacyjne Usługi w zakresie danych Usługi przesyłu danych Usługi architektoniczne, inŝynieryjne i planowania Usługi inŝynieryjne w zakresie projektowania Usługi inŝynierii projektowej w zakresie inŝynierii lądowej i wodnej Usługi doradcze w zakresie systemów transportowych Zintegrowane usługi inŝynieryjne IV Nazwa i adres Zamawiającego: Zarząd Dróg Miejskich w Legnicy Legnica, ul. Adama Mickiewicza 2 V Opracowali: Piotr Krukowski Marek Litwin Krzysztof Modelewski VI Spis zawartości programu funkcjonalno-uŝytkowego: 1. Strona tytułowa 2. Część opisowa 3. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 4. Część informacyjna Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 1
2 Spis treści 1. Strona tytułowa.1 2. Część opisowa Przedmiot zamówienia Zakres zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-uŝytkowe Szczegółowe właściwości funkcjonalno-uŝytkowe Część graficzna Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Wymagania ogólne Wymagania techniczne Wymagania dotyczące opracowań projektowych Część informacyjna Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Decyzje administracyjne Wykonawstwo robót Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Załączniki: Wnioski o zaopiniowanie projektu Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 2

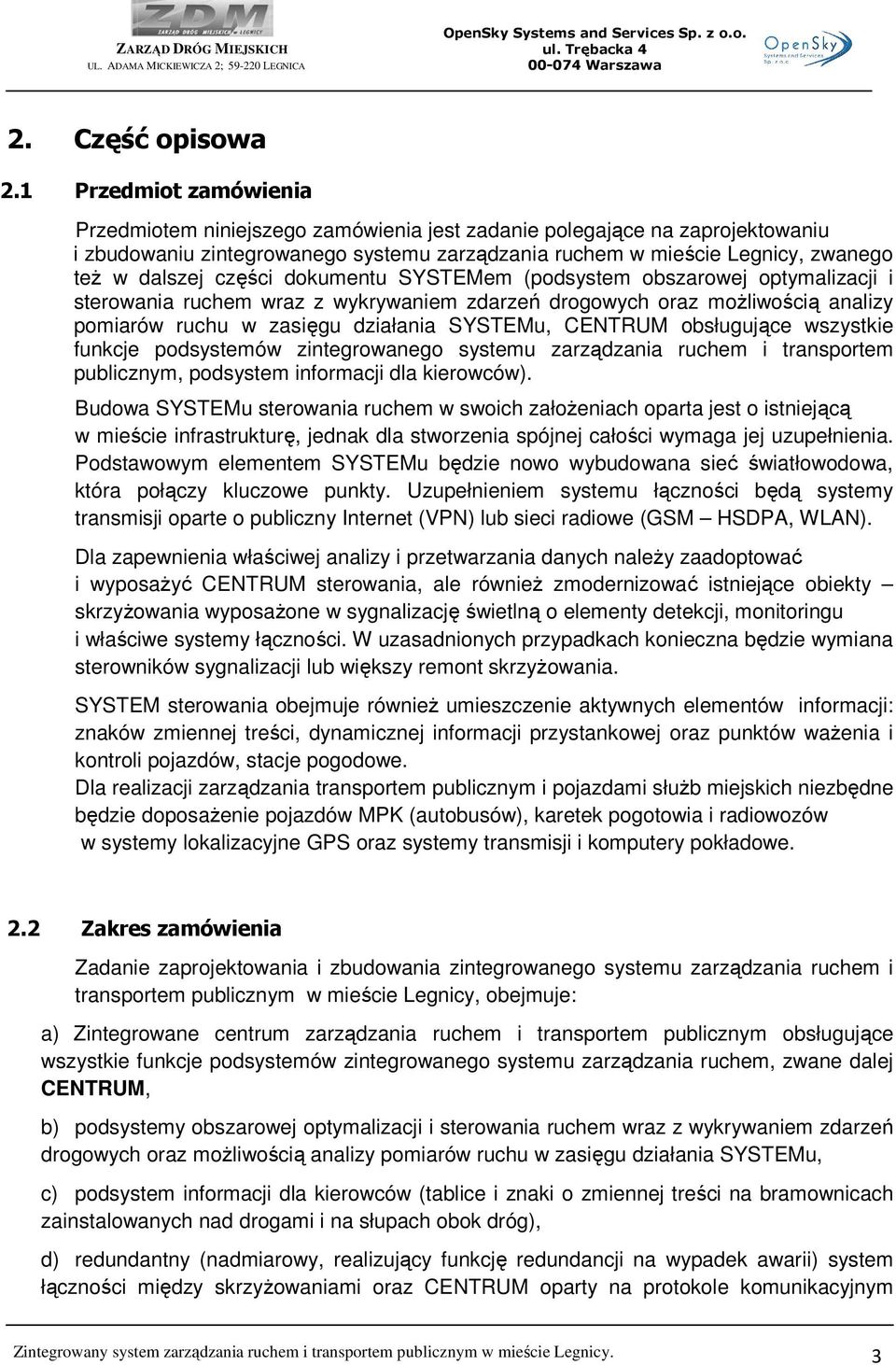

3 2. Część opisowa 2.1 Przedmiot zamówienia Przedmiotem niniejszego zamówienia jest zadanie polegające na zaprojektowaniu i zbudowaniu zintegrowanego systemu zarządzania ruchem w mieście Legnicy, zwanego teŝ w dalszej części dokumentu SYSTEMem (podsystem obszarowej optymalizacji i sterowania ruchem wraz z wykrywaniem zdarzeń drogowych oraz moŝliwością analizy pomiarów ruchu w zasięgu działania SYSTEMu, CENTRUM obsługujące wszystkie funkcje podsystemów zintegrowanego systemu zarządzania ruchem i transportem publicznym, podsystem informacji dla kierowców). Budowa SYSTEMu sterowania ruchem w swoich załoŝeniach oparta jest o istniejącą w mieście infrastrukturę, jednak dla stworzenia spójnej całości wymaga jej uzupełnienia. Podstawowym elementem SYSTEMu będzie nowo wybudowana sieć światłowodowa, która połączy kluczowe punkty. Uzupełnieniem systemu łączności będą systemy transmisji oparte o publiczny Internet (VPN) lub sieci radiowe (GSM HSDPA, WLAN). Dla zapewnienia właściwej analizy i przetwarzania danych naleŝy zaadoptować i wyposaŝyć CENTRUM sterowania, ale równieŝ zmodernizować istniejące obiekty skrzyŝowania wyposaŝone w sygnalizację świetlną o elementy detekcji, monitoringu i właściwe systemy łączności. W uzasadnionych przypadkach konieczna będzie wymiana sterowników sygnalizacji lub większy remont skrzyŝowania. SYSTEM sterowania obejmuje równieŝ umieszczenie aktywnych elementów informacji: znaków zmiennej treści, dynamicznej informacji przystankowej oraz punktów waŝenia i kontroli pojazdów, stacje pogodowe. Dla realizacji zarządzania transportem publicznym i pojazdami słuŝb miejskich niezbędne będzie doposaŝenie pojazdów MPK (autobusów), karetek pogotowia i radiowozów w systemy lokalizacyjne GPS oraz systemy transmisji i komputery pokładowe. 2.2 Zakres zamówienia Zadanie zaprojektowania i zbudowania zintegrowanego systemu zarządzania ruchem i transportem publicznym w mieście Legnicy, obejmuje: a) Zintegrowane centrum zarządzania ruchem i transportem publicznym obsługujące wszystkie funkcje podsystemów zintegrowanego systemu zarządzania ruchem, zwane dalej CENTRUM, b) podsystemy obszarowej optymalizacji i sterowania ruchem wraz z wykrywaniem zdarzeń drogowych oraz moŝliwością analizy pomiarów ruchu w zasięgu działania SYSTEMu, c) podsystem informacji dla kierowców (tablice i znaki o zmiennej treści na bramownicach zainstalowanych nad drogami i na słupach obok dróg), d) redundantny (nadmiarowy, realizujący funkcję redundancji na wypadek awarii) system łączności między skrzyŝowaniami oraz CENTRUM oparty na protokole komunikacyjnym Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 3

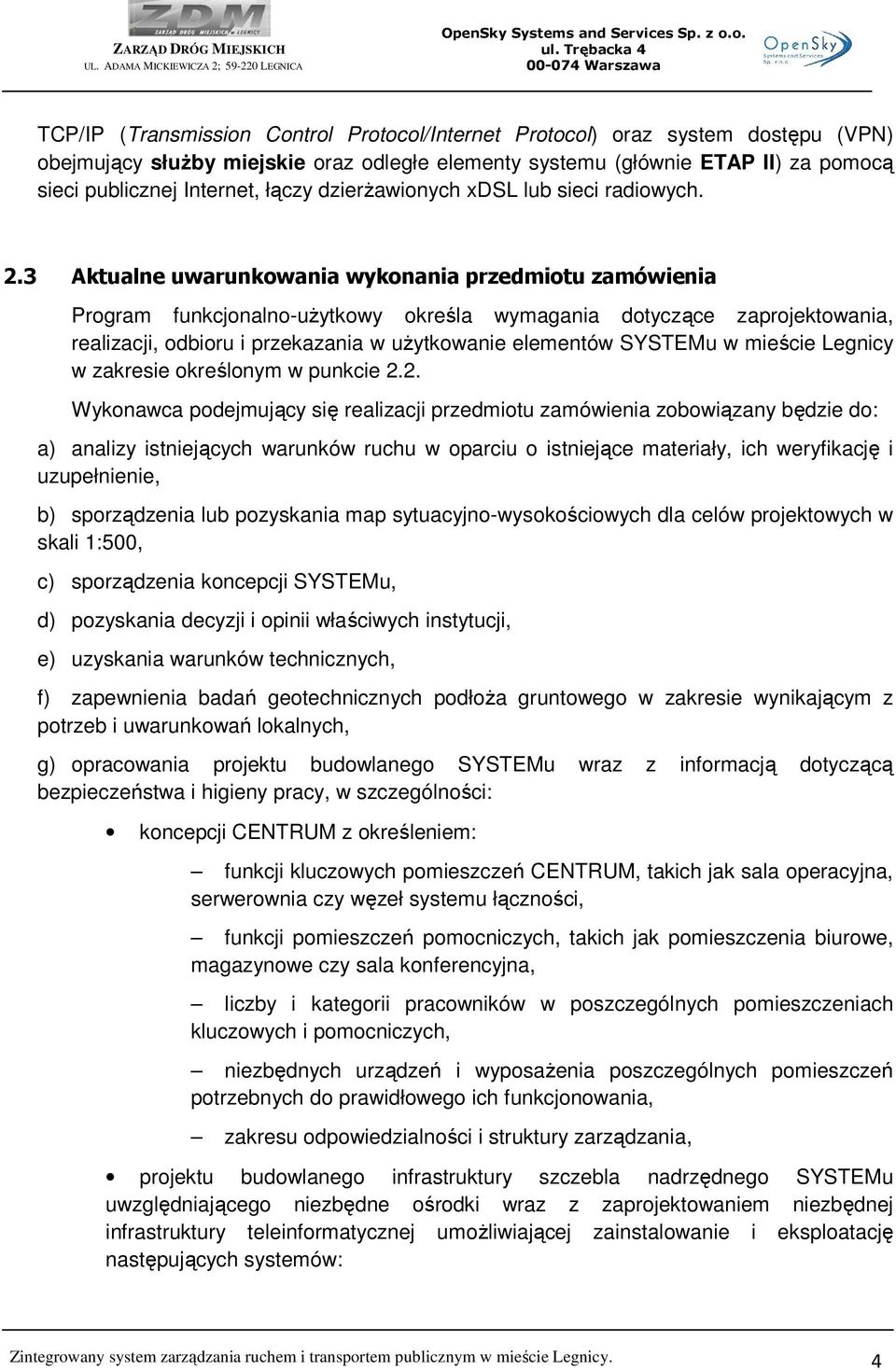

4 TCP/IP (Transmission Control Protocol/Internet Protocol) oraz system dostępu (VPN) obejmujący słuŝby miejskie oraz odległe elementy systemu (głównie ETAP II) za pomocą sieci publicznej Internet, łączy dzierŝawionych xdsl lub sieci radiowych. 2.3 Aktualne uwarunkowania wykonania przedmiotu zamówienia Program funkcjonalno-uŝytkowy określa wymagania dotyczące zaprojektowania, realizacji, odbioru i przekazania w uŝytkowanie elementów SYSTEMu w mieście Legnicy w zakresie określonym w punkcie 2.2. Wykonawca podejmujący się realizacji przedmiotu zamówienia zobowiązany będzie do: a) analizy istniejących warunków ruchu w oparciu o istniejące materiały, ich weryfikację i uzupełnienie, b) sporządzenia lub pozyskania map sytuacyjno-wysokościowych dla celów projektowych w skali 1:500, c) sporządzenia koncepcji SYSTEMu, d) pozyskania decyzji i opinii właściwych instytucji, e) uzyskania warunków technicznych, f) zapewnienia badań geotechnicznych podłoŝa gruntowego w zakresie wynikającym z potrzeb i uwarunkowań lokalnych, g) opracowania projektu budowlanego SYSTEMu wraz z informacją dotyczącą bezpieczeństwa i higieny pracy, w szczególności: koncepcji CENTRUM z określeniem: funkcji kluczowych pomieszczeń CENTRUM, takich jak sala operacyjna, serwerownia czy węzeł systemu łączności, funkcji pomieszczeń pomocniczych, takich jak pomieszczenia biurowe, magazynowe czy sala konferencyjna, liczby i kategorii pracowników w poszczególnych pomieszczeniach kluczowych i pomocniczych, niezbędnych urządzeń i wyposaŝenia poszczególnych pomieszczeń potrzebnych do prawidłowego ich funkcjonowania, zakresu odpowiedzialności i struktury zarządzania, projektu budowlanego infrastruktury szczebla nadrzędnego SYSTEMu uwzględniającego niezbędne ośrodki wraz z zaprojektowaniem niezbędnej infrastruktury teleinformatycznej umoŝliwiającej zainstalowanie i eksploatację następujących systemów: Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 4
5 podsystemów obszarowej optymalizacji i sterowania ruchem wraz z wykrywaniem zdarzeń drogowych oraz moŝliwością analizy pomiarów ruchu w zasięgu działania SYSTEMu, podsystemu informacji dla kierowców (tablice i znaki o zmiennej treści na bramownicach zainstalowanych nad drogą i na słupach obok drogi), projektu budowlanego systemowej kanalizacji kablowej wraz z umieszczeniem w niej kabli optotelekomunikacyjnych o wymaganej dla realizacji celu przepustowości z uwzględnieniem przyszłych potrzeb miejskich i powiązań z planowaną siecią LEGMAN, projektu budowlanego modernizacji sygnalizacji świetlnych, projektu budowlanego instalacji urządzeń wizyjnego nadzoru drogowego, projektu budowlanego wykonania urządzeń detekcji ruchu i ciągłego pomiaru natęŝenia ruchu, koncepcji modułu wykrywania zdarzeń drogowych i procedur zarządzania tymi zdarzeniami, projektu budowlanego instalacji urządzeń rejestrujacych przejazd na czerwonym świetle, projektu budowlanego instalacji urządzeń rejestrujących przekroczenia prędkości, projektu budowlanego tablic i znaków o zmiennej treści, projektu budowlanego adaptacji istniejących pomieszczeń i remontu zewnętrznej części budynku siedziby Zarządu Dróg Miejskich w Legnicy przy ul. Adama Mickiewicza 2 na CENTRUM, projektów przyłączy energetycznych i teleinformatycznych dla urządzeń wchodzących w skład SYSTEMu, projektu podsystemu realizującego priorytety dla transportu publicznego i podsystemów zarządzania transportem publicznym a takŝe obsługi uprzywilejowania pojazdów specjalnych, parametry którego zostaną określone na podstawie wyników eksperymentów mikrosymulacyjnych ruchu, projektu budowlanego realizującego niezbędne modyfikacje i remonty infrastruktury drogowej umoŝliwiającej realizację priorytetu dla pojazdów transportu publicznego w ruchu ulicznym oraz montaŝ systemów detekcji pojazdów (np. projekty budowlane niezbędnej przebudowy skrzyŝowań), projektu budowlanego instalacji tablic elektronicznych podsystemu dynamicznej informacji przystankowej w waŝniejszych węzłach przesiadkowych i na wybranych przystankach, Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 5

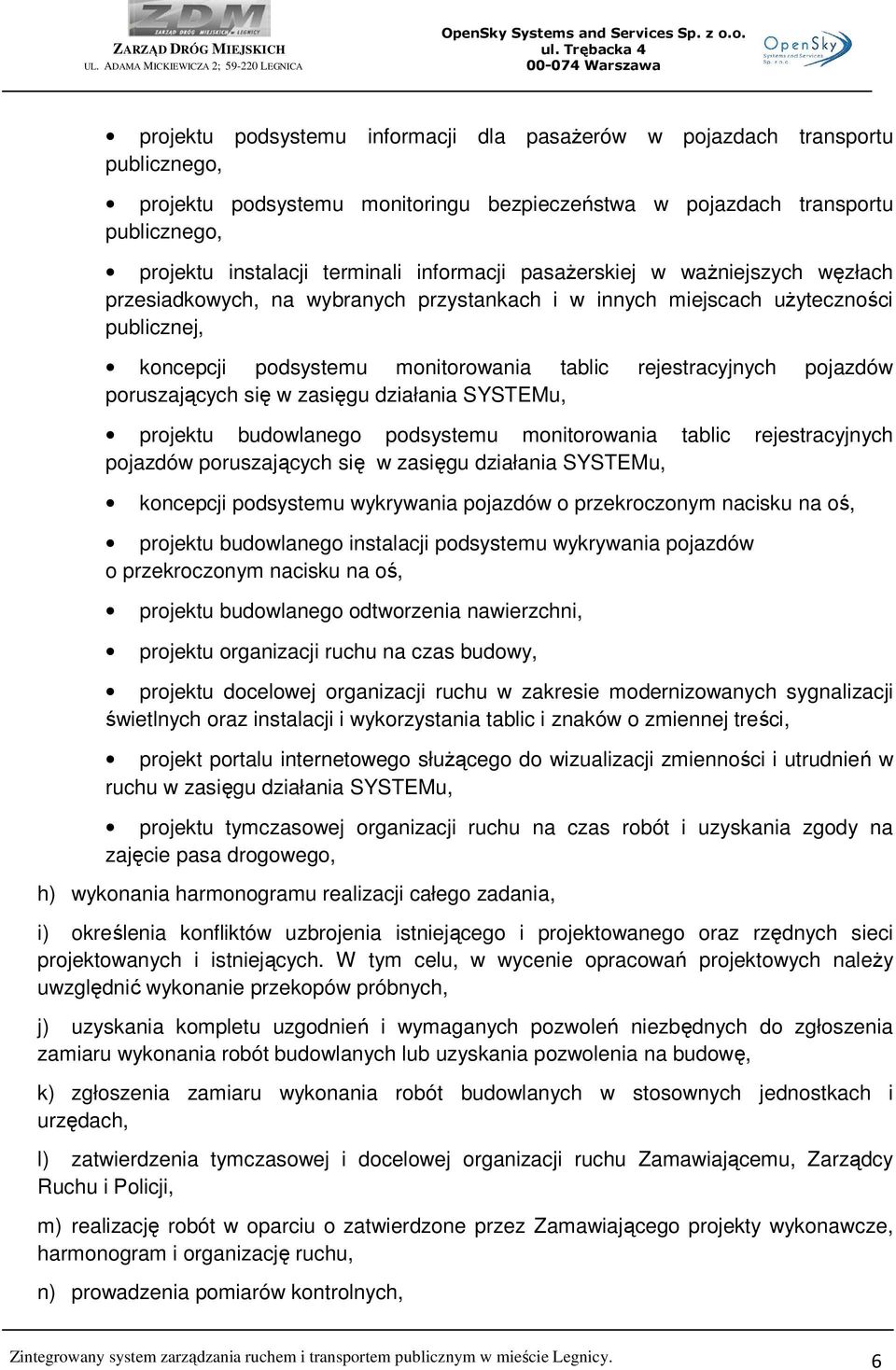

6 projektu podsystemu informacji dla pasaŝerów w pojazdach transportu publicznego, projektu podsystemu monitoringu bezpieczeństwa w pojazdach transportu publicznego, projektu instalacji terminali informacji pasaŝerskiej w waŝniejszych węzłach przesiadkowych, na wybranych przystankach i w innych miejscach uŝyteczności publicznej, koncepcji podsystemu monitorowania tablic rejestracyjnych pojazdów poruszających się w zasięgu działania SYSTEMu, projektu budowlanego podsystemu monitorowania tablic rejestracyjnych pojazdów poruszających się w zasięgu działania SYSTEMu, koncepcji podsystemu wykrywania pojazdów o przekroczonym nacisku na oś, projektu budowlanego instalacji podsystemu wykrywania pojazdów o przekroczonym nacisku na oś, projektu budowlanego odtworzenia nawierzchni, projektu organizacji ruchu na czas budowy, projektu docelowej organizacji ruchu w zakresie modernizowanych sygnalizacji świetlnych oraz instalacji i wykorzystania tablic i znaków o zmiennej treści, projekt portalu internetowego słuŝącego do wizualizacji zmienności i utrudnień w ruchu w zasięgu działania SYSTEMu, projektu tymczasowej organizacji ruchu na czas robót i uzyskania zgody na zajęcie pasa drogowego, h) wykonania harmonogramu realizacji całego zadania, i) określenia konfliktów uzbrojenia istniejącego i projektowanego oraz rzędnych sieci projektowanych i istniejących. W tym celu, w wycenie opracowań projektowych naleŝy uwzględnić wykonanie przekopów próbnych, j) uzyskania kompletu uzgodnień i wymaganych pozwoleń niezbędnych do zgłoszenia zamiaru wykonania robót budowlanych lub uzyskania pozwolenia na budowę, k) zgłoszenia zamiaru wykonania robót budowlanych w stosownych jednostkach i urzędach, l) zatwierdzenia tymczasowej i docelowej organizacji ruchu Zamawiającemu, Zarządcy Ruchu i Policji, m) realizację robót w oparciu o zatwierdzone przez Zamawiającego projekty wykonawcze, harmonogram i organizację ruchu, n) prowadzenia pomiarów kontrolnych, Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 6
7 o) zapewnienia obsługi geodezyjnej do wytyczania robót, p) prowadzenia obmiarów realizowanych robót, q) zapewnienia specjalistycznego nadzoru robót, w szczególności w zakresie likwidacji kolizji oraz ponoszenie wszelkich opłat związanych z wyłączeniami i przełączeniami mediów, r) zapewnienia obsługi geodezyjnej do inwentaryzacji powykonawczej, s) przygotowania rozliczenia końcowego robót i sporządzenia operatu rozliczeniowego. Realizacja powyŝszego zakresu winna być wykonywana w oparciu o przepisy Prawa Budowlanego przez Wykonawcę posiadającego stosowne doświadczenie i potencjał wykonawczy określony w instrukcji dla Oferentów oraz przez osoby o odpowiednich kwalifikacjach. Wykonanie robót budowlanych i oddanie do uŝytku przedmiotu zamówienia musi być zrealizowane zgodnie z obowiązującymi przepisami ustawy z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U. z 2006r. nr 156 poz z późn. zmianami). Wszystkie elementy wbudowywane muszą posiadać stosowne atesty i świadectwa dopuszczenia i pochodzenia, być wykonane w sposób trwały, bezpieczny i estetyczny zapewniający utrzymanie właściwego stanu technicznego przy minimalnych nakładach w okresie eksploatacji, zgodnie z obowiązującymi normami i przepisami. 2.4 Ogólne właściwości funkcjonalno-uŝytkowe Podsystem obszarowej optymalizacji i sterowania ruchem wraz z wykrywaniem zdarzeń drogowych oraz moŝliwością analizy pomiarów ruchu w zasięgu działania SYSTEMu. Podsystem powinien zapewniać realizację optymalnych strategii sterowania na poziomie obszarowym. Dodatkowo, potencjalna awaria dowolnego elementu SYSTEMu powinna w minimalnym stopniu wpływać na pozostałe elementy. Interfejs człowiek - SYSTEM będzie realizowany w CENTRUM za pośrednictwem terminala operatora lub terminala projektanta inŝynierii ruchu. Wykrywanie zdarzeń drogowych wymaga przemyślanego rozmieszczenia detektorów ruchu (pętli indukcyjnych lub wideodetektorów pętle wirtualne ), tak aby na podstawie otrzymanych z nich danych moŝna było określić aktualne natęŝenia ruchu pojazdów i wykryć sytuacje nietypowe (np. korek spowodowany zablokowaniem skrzyŝowania przez pojazdy, które uległy kolizji). Podsystem ma przekazywać operatorowi SYSTEMu informacje o zaistnieniu sytuacji nietypowej i jej lokalizacji. Systemem wspomagającym moŝe być tu monitoring skrzyŝowań wraz z algorytmem detekcji i alarmowania dla poszczególnych stref CENTRUM obsługujące wszystkie funkcje podsystemów zintegrowanego systemu zarządzania ruchem i transportem publicznym Zakłada się, Ŝe CENTRUM pełnić będzie następujące funkcje: a) gromadzenie danych funkcja ta zapewnia moŝliwość zbierania i przechowywania danych ruchowych wraz z danymi o stanie nawierzchni, remontach, zdarzeniach, zanieczyszczeniach powietrza i pogodzie, niezbędnych dla funkcjonowania innych podsystemów (w szczególności sterowania i optymalizacji ruchu, wykrywania zdarzeń, zarządzania strategicznego) oraz działań planistycznych, Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 7

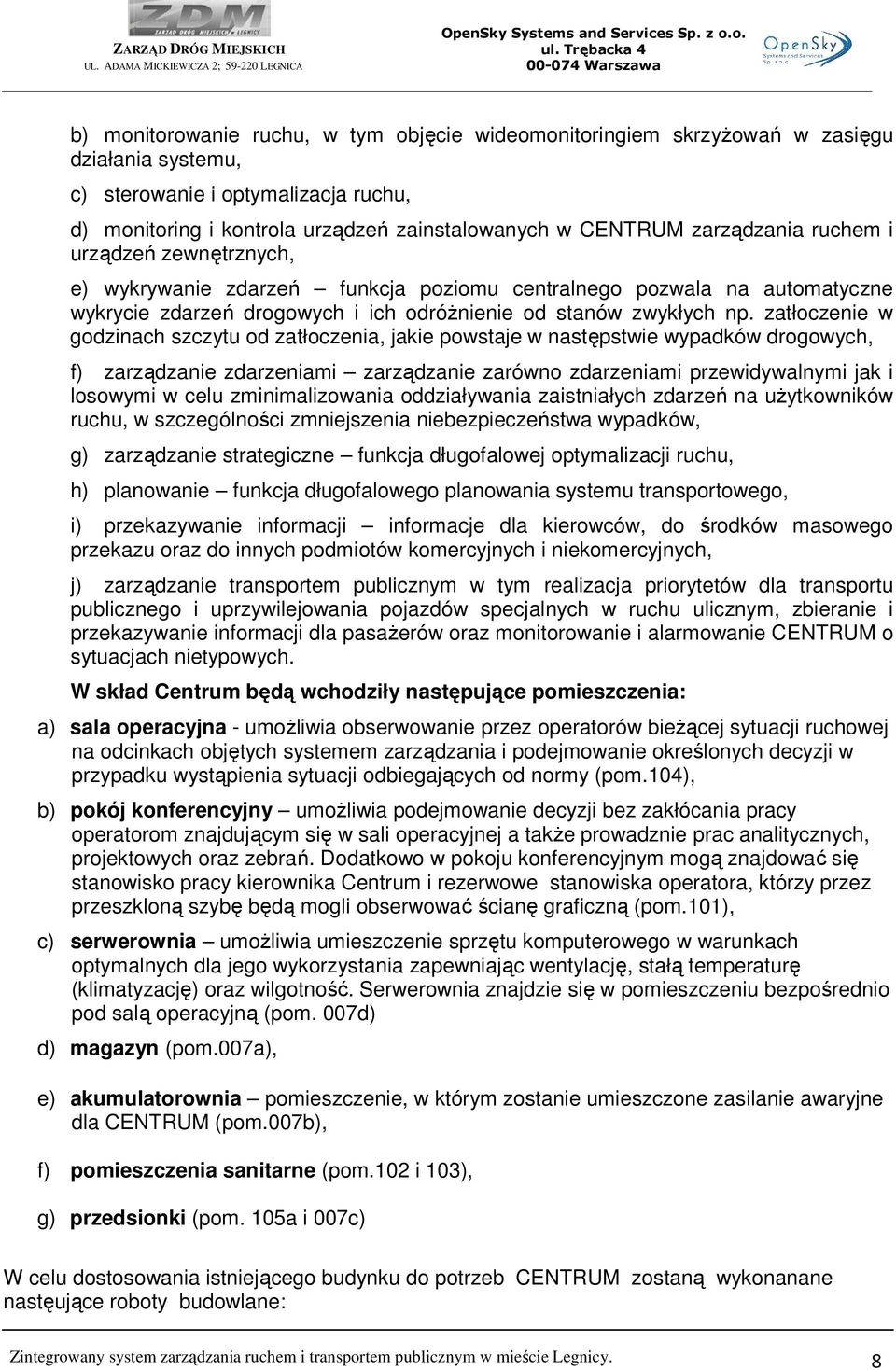

8 b) monitorowanie ruchu, w tym objęcie wideomonitoringiem skrzyŝowań w zasięgu działania systemu, c) sterowanie i optymalizacja ruchu, d) monitoring i kontrola urządzeń zainstalowanych w CENTRUM zarządzania ruchem i urządzeń zewnętrznych, e) wykrywanie zdarzeń funkcja poziomu centralnego pozwala na automatyczne wykrycie zdarzeń drogowych i ich odróŝnienie od stanów zwykłych np. zatłoczenie w godzinach szczytu od zatłoczenia, jakie powstaje w następstwie wypadków drogowych, f) zarządzanie zdarzeniami zarządzanie zarówno zdarzeniami przewidywalnymi jak i losowymi w celu zminimalizowania oddziaływania zaistniałych zdarzeń na uŝytkowników ruchu, w szczególności zmniejszenia niebezpieczeństwa wypadków, g) zarządzanie strategiczne funkcja długofalowej optymalizacji ruchu, h) planowanie funkcja długofalowego planowania systemu transportowego, i) przekazywanie informacji informacje dla kierowców, do środków masowego przekazu oraz do innych podmiotów komercyjnych i niekomercyjnych, j) zarządzanie transportem publicznym w tym realizacja priorytetów dla transportu publicznego i uprzywilejowania pojazdów specjalnych w ruchu ulicznym, zbieranie i przekazywanie informacji dla pasaŝerów oraz monitorowanie i alarmowanie CENTRUM o sytuacjach nietypowych. W skład Centrum będą wchodziły następujące pomieszczenia: a) sala operacyjna - umoŝliwia obserwowanie przez operatorów bieŝącej sytuacji ruchowej na odcinkach objętych systemem zarządzania i podejmowanie określonych decyzji w przypadku wystąpienia sytuacji odbiegających od normy (pom.104), b) pokój konferencyjny umoŝliwia podejmowanie decyzji bez zakłócania pracy operatorom znajdującym się w sali operacyjnej a takŝe prowadznie prac analitycznych, projektowych oraz zebrań. Dodatkowo w pokoju konferencyjnym mogą znajdować się stanowisko pracy kierownika Centrum i rezerwowe stanowiska operatora, którzy przez przeszkloną szybę będą mogli obserwować ścianę graficzną (pom.101), c) serwerownia umoŝliwia umieszczenie sprzętu komputerowego w warunkach optymalnych dla jego wykorzystania zapewniając wentylację, stałą temperaturę (klimatyzację) oraz wilgotność. Serwerownia znajdzie się w pomieszczeniu bezpośrednio pod salą operacyjną (pom. 007d) d) magazyn (pom.007a), e) akumulatorownia pomieszczenie, w którym zostanie umieszczone zasilanie awaryjne dla CENTRUM (pom.007b), f) pomieszczenia sanitarne (pom.102 i 103), g) przedsionki (pom. 105a i 007c) W celu dostosowania istniejącego budynku do potrzeb CENTRUM zostaną wykonanane nastęujące roboty budowlane: Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 8

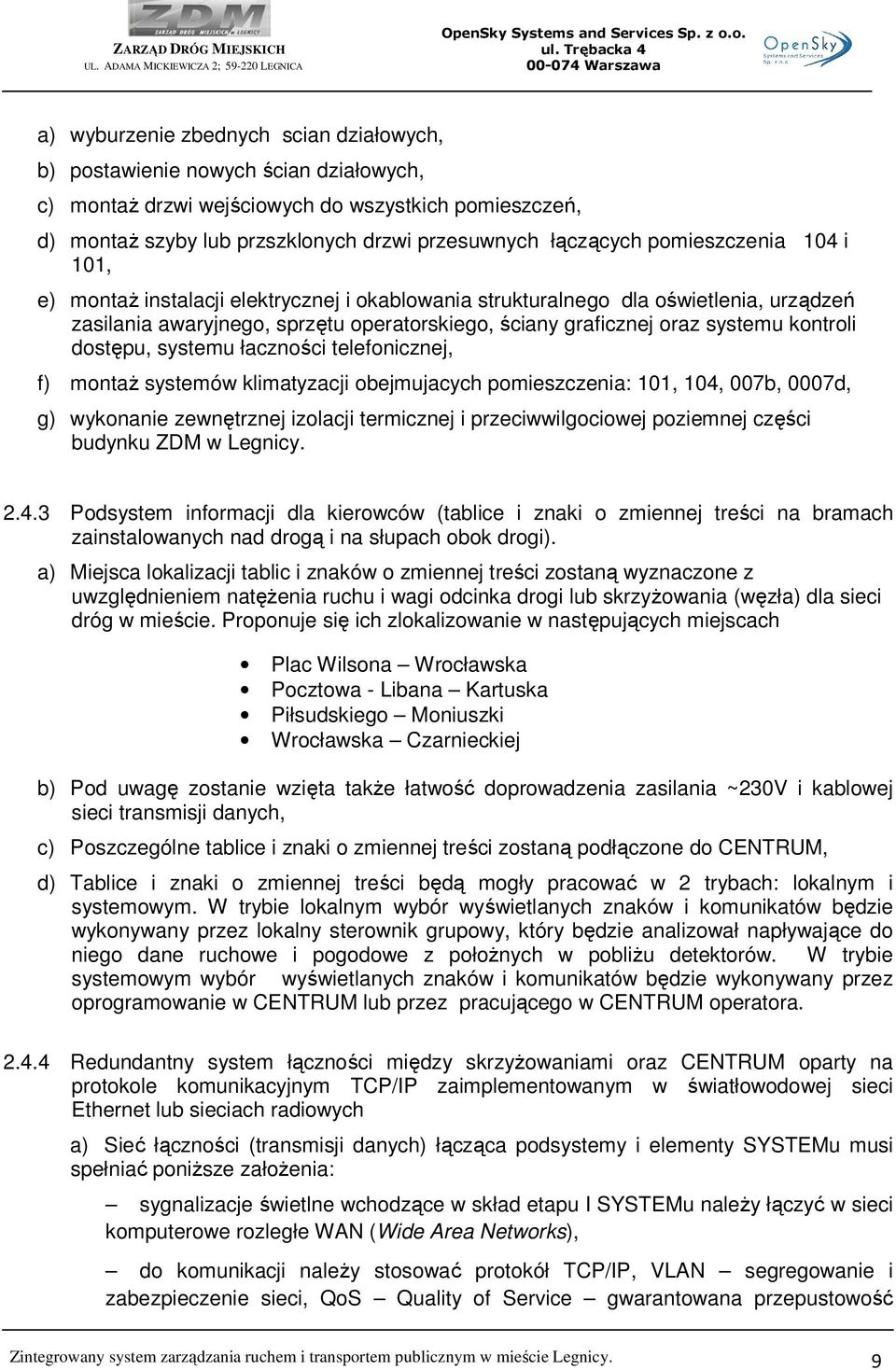

9 a) wyburzenie zbednych scian działowych, b) postawienie nowych ścian działowych, c) montaŝ drzwi wejściowych do wszystkich pomieszczeń, d) montaŝ szyby lub przszklonych drzwi przesuwnych łączących pomieszczenia 104 i 101, e) montaŝ instalacji elektrycznej i okablowania strukturalnego dla oświetlenia, urządzeń zasilania awaryjnego, sprzętu operatorskiego, ściany graficznej oraz systemu kontroli dostępu, systemu łaczności telefonicznej, f) montaŝ systemów klimatyzacji obejmujacych pomieszczenia: 101, 104, 007b, 0007d, g) wykonanie zewnętrznej izolacji termicznej i przeciwwilgociowej poziemnej części budynku ZDM w Legnicy Podsystem informacji dla kierowców (tablice i znaki o zmiennej treści na bramach zainstalowanych nad drogą i na słupach obok drogi). a) Miejsca lokalizacji tablic i znaków o zmiennej treści zostaną wyznaczone z uwzględnieniem natęŝenia ruchu i wagi odcinka drogi lub skrzyŝowania (węzła) dla sieci dróg w mieście. Proponuje się ich zlokalizowanie w następujących miejscach Plac Wilsona Wrocławska Pocztowa - Libana Kartuska Piłsudskiego Moniuszki Wrocławska Czarnieckiej b) Pod uwagę zostanie wzięta takŝe łatwość doprowadzenia zasilania ~230V i kablowej sieci transmisji danych, c) Poszczególne tablice i znaki o zmiennej treści zostaną podłączone do CENTRUM, d) Tablice i znaki o zmiennej treści będą mogły pracować w 2 trybach: lokalnym i systemowym. W trybie lokalnym wybór wyświetlanych znaków i komunikatów będzie wykonywany przez lokalny sterownik grupowy, który będzie analizował napływające do niego dane ruchowe i pogodowe z połoŝnych w pobliŝu detektorów. W trybie systemowym wybór wyświetlanych znaków i komunikatów będzie wykonywany przez oprogramowanie w CENTRUM lub przez pracującego w CENTRUM operatora Redundantny system łączności między skrzyŝowaniami oraz CENTRUM oparty na protokole komunikacyjnym TCP/IP zaimplementowanym w światłowodowej sieci Ethernet lub sieciach radiowych a) Sieć łączności (transmisji danych) łącząca podsystemy i elementy SYSTEMu musi spełniać poniŝsze załoŝenia: sygnalizacje świetlne wchodzące w skład etapu I SYSTEMu naleŝy łączyć w sieci komputerowe rozległe WAN (Wide Area Networks), do komunikacji naleŝy stosować protokół TCP/IP, VLAN segregowanie i zabezpieczenie sieci, QoS Quality of Service gwarantowana przepustowość Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 9

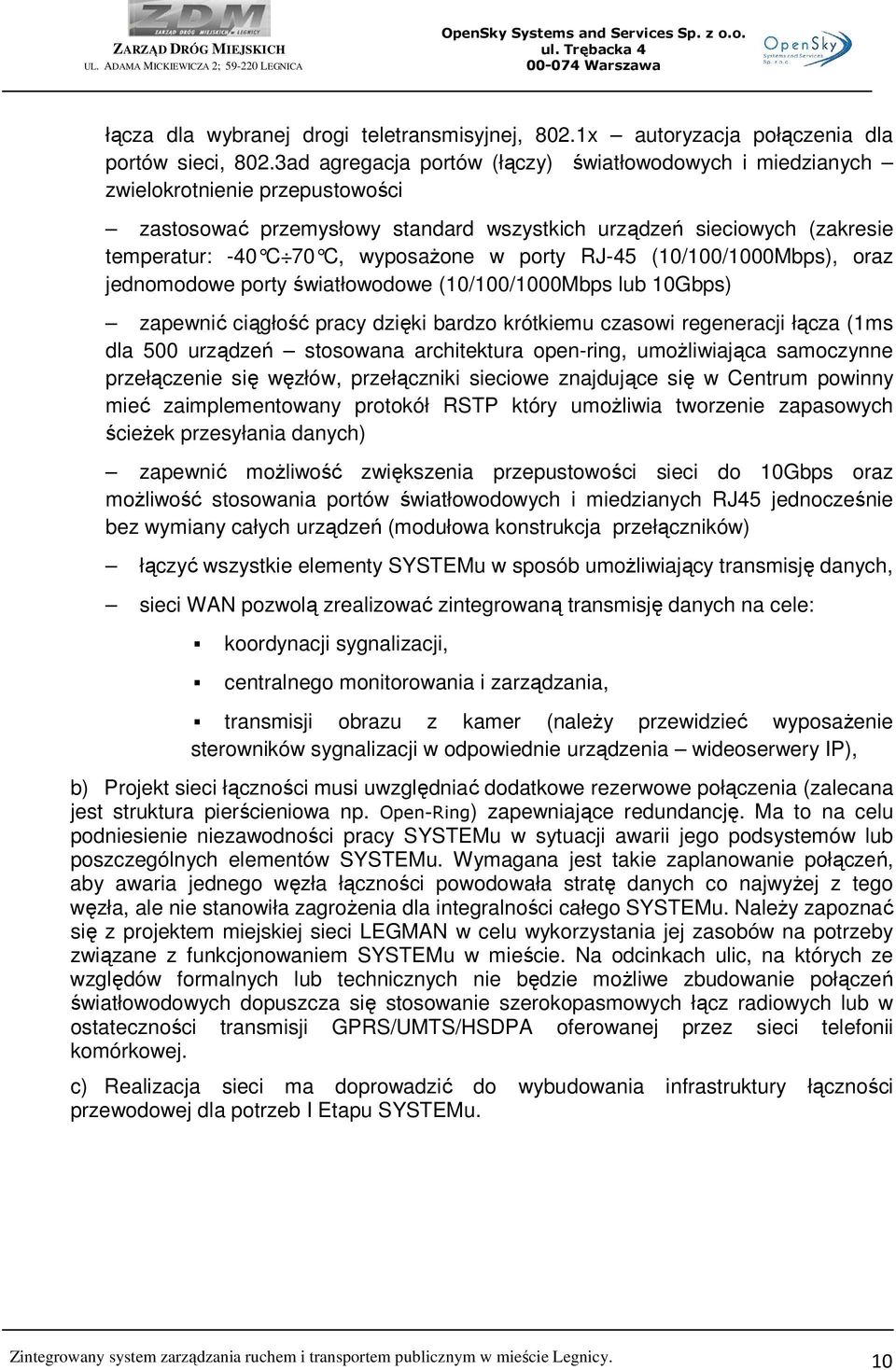

10 łącza dla wybranej drogi teletransmisyjnej, 802.1x autoryzacja połączenia dla portów sieci, 802.3ad agregacja portów (łączy) światłowodowych i miedzianych zwielokrotnienie przepustowości zastosować przemysłowy standard wszystkich urządzeń sieciowych (zakresie temperatur: -40 C 70 C, wyposa Ŝone w porty RJ-45 (10/100/1000Mbps), oraz jednomodowe porty światłowodowe (10/100/1000Mbps lub 10Gbps) zapewnić ciągłość pracy dzięki bardzo krótkiemu czasowi regeneracji łącza (1ms dla 500 urządzeń stosowana architektura open-ring, umoŝliwiająca samoczynne przełączenie się węzłów, przełączniki sieciowe znajdujące się w Centrum powinny mieć zaimplementowany protokół RSTP który umoŝliwia tworzenie zapasowych ścieŝek przesyłania danych) zapewnić moŝliwość zwiększenia przepustowości sieci do 10Gbps oraz moŝliwość stosowania portów światłowodowych i miedzianych RJ45 jednocześnie bez wymiany całych urządzeń (modułowa konstrukcja przełączników) łączyć wszystkie elementy SYSTEMu w sposób umoŝliwiający transmisję danych, sieci WAN pozwolą zrealizować zintegrowaną transmisję danych na cele: koordynacji sygnalizacji, centralnego monitorowania i zarządzania, transmisji obrazu z kamer (naleŝy przewidzieć wyposaŝenie sterowników sygnalizacji w odpowiednie urządzenia wideoserwery IP), b) Projekt sieci łączności musi uwzględniać dodatkowe rezerwowe połączenia (zalecana jest struktura pierścieniowa np. Open-Ring) zapewniające redundancję. Ma to na celu podniesienie niezawodności pracy SYSTEMu w sytuacji awarii jego podsystemów lub poszczególnych elementów SYSTEMu. Wymagana jest takie zaplanowanie połączeń, aby awaria jednego węzła łączności powodowała stratę danych co najwyŝej z tego węzła, ale nie stanowiła zagroŝenia dla integralności całego SYSTEMu. NaleŜy zapoznać się z projektem miejskiej sieci LEGMAN w celu wykorzystania jej zasobów na potrzeby związane z funkcjonowaniem SYSTEMu w mieście. Na odcinkach ulic, na których ze względów formalnych lub technicznych nie będzie moŝliwe zbudowanie połączeń światłowodowych dopuszcza się stosowanie szerokopasmowych łącz radiowych lub w ostateczności transmisji GPRS/UMTS/HSDPA oferowanej przez sieci telefonii komórkowej. c) Realizacja sieci ma doprowadzić do wybudowania infrastruktury łączności przewodowej dla potrzeb I Etapu SYSTEMu. Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 10

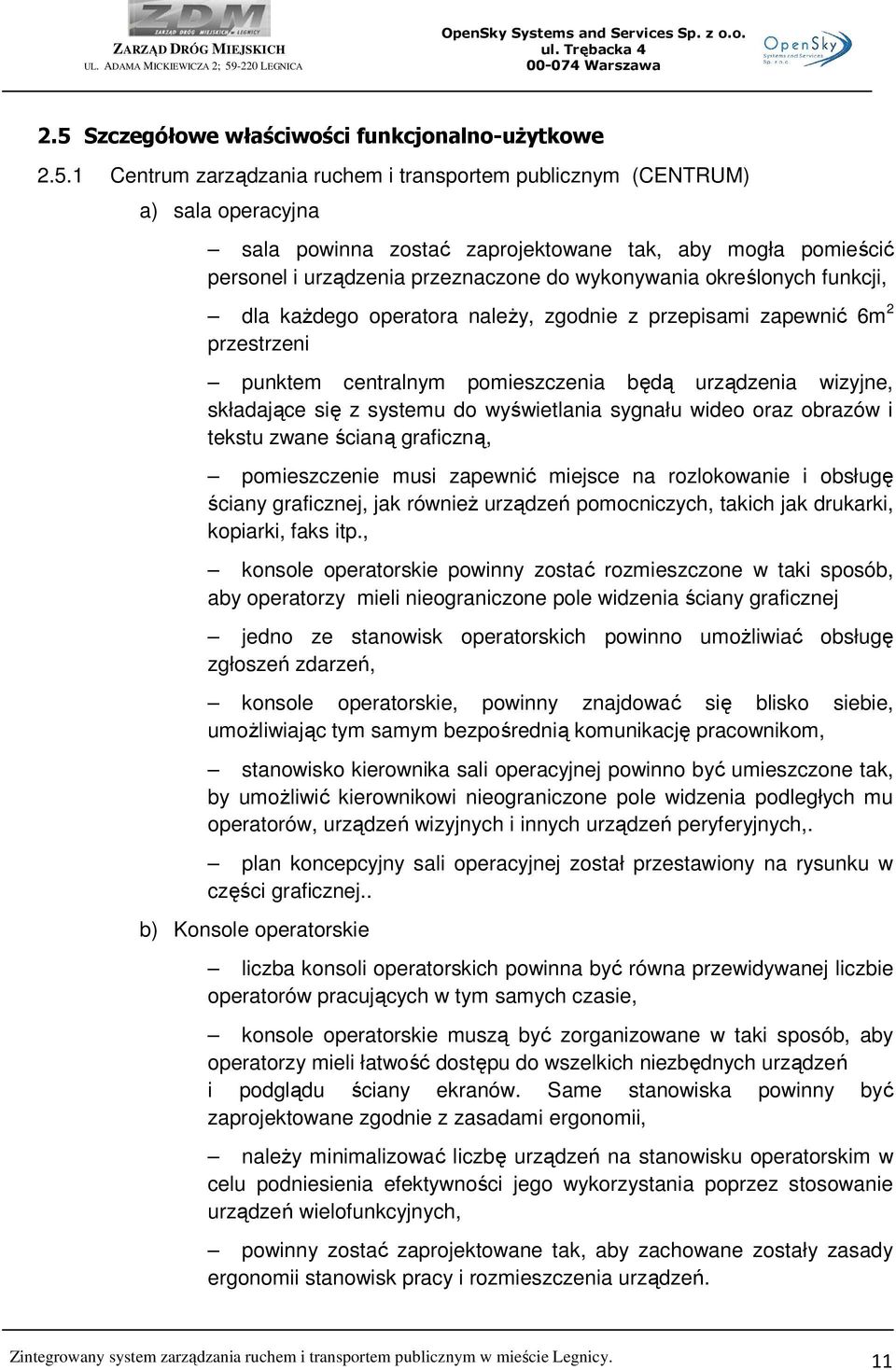

11 2.5 Szczegółowe właściwości funkcjonalno-uŝytkowe Centrum zarządzania ruchem i transportem publicznym (CENTRUM) a) sala operacyjna sala powinna zostać zaprojektowane tak, aby mogła pomieścić personel i urządzenia przeznaczone do wykonywania określonych funkcji, dla kaŝdego operatora naleŝy, zgodnie z przepisami zapewnić 6m 2 przestrzeni punktem centralnym pomieszczenia będą urządzenia wizyjne, składające się z systemu do wyświetlania sygnału wideo oraz obrazów i tekstu zwane ścianą graficzną, pomieszczenie musi zapewnić miejsce na rozlokowanie i obsługę ściany graficznej, jak równieŝ urządzeń pomocniczych, takich jak drukarki, kopiarki, faks itp., konsole operatorskie powinny zostać rozmieszczone w taki sposób, aby operatorzy mieli nieograniczone pole widzenia ściany graficznej jedno ze stanowisk operatorskich powinno umoŝliwiać obsługę zgłoszeń zdarzeń, konsole operatorskie, powinny znajdować się blisko siebie, umoŝliwiając tym samym bezpośrednią komunikację pracownikom, stanowisko kierownika sali operacyjnej powinno być umieszczone tak, by umoŝliwić kierownikowi nieograniczone pole widzenia podległych mu operatorów, urządzeń wizyjnych i innych urządzeń peryferyjnych,. plan koncepcyjny sali operacyjnej został przestawiony na rysunku w części graficznej.. b) Konsole operatorskie liczba konsoli operatorskich powinna być równa przewidywanej liczbie operatorów pracujących w tym samych czasie, konsole operatorskie muszą być zorganizowane w taki sposób, aby operatorzy mieli łatwość dostępu do wszelkich niezbędnych urządzeń i podglądu ściany ekranów. Same stanowiska powinny być zaprojektowane zgodnie z zasadami ergonomii, naleŝy minimalizować liczbę urządzeń na stanowisku operatorskim w celu podniesienia efektywności jego wykorzystania poprzez stosowanie urządzeń wielofunkcyjnych, powinny zostać zaprojektowane tak, aby zachowane zostały zasady ergonomii stanowisk pracy i rozmieszczenia urządzeń. Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 11

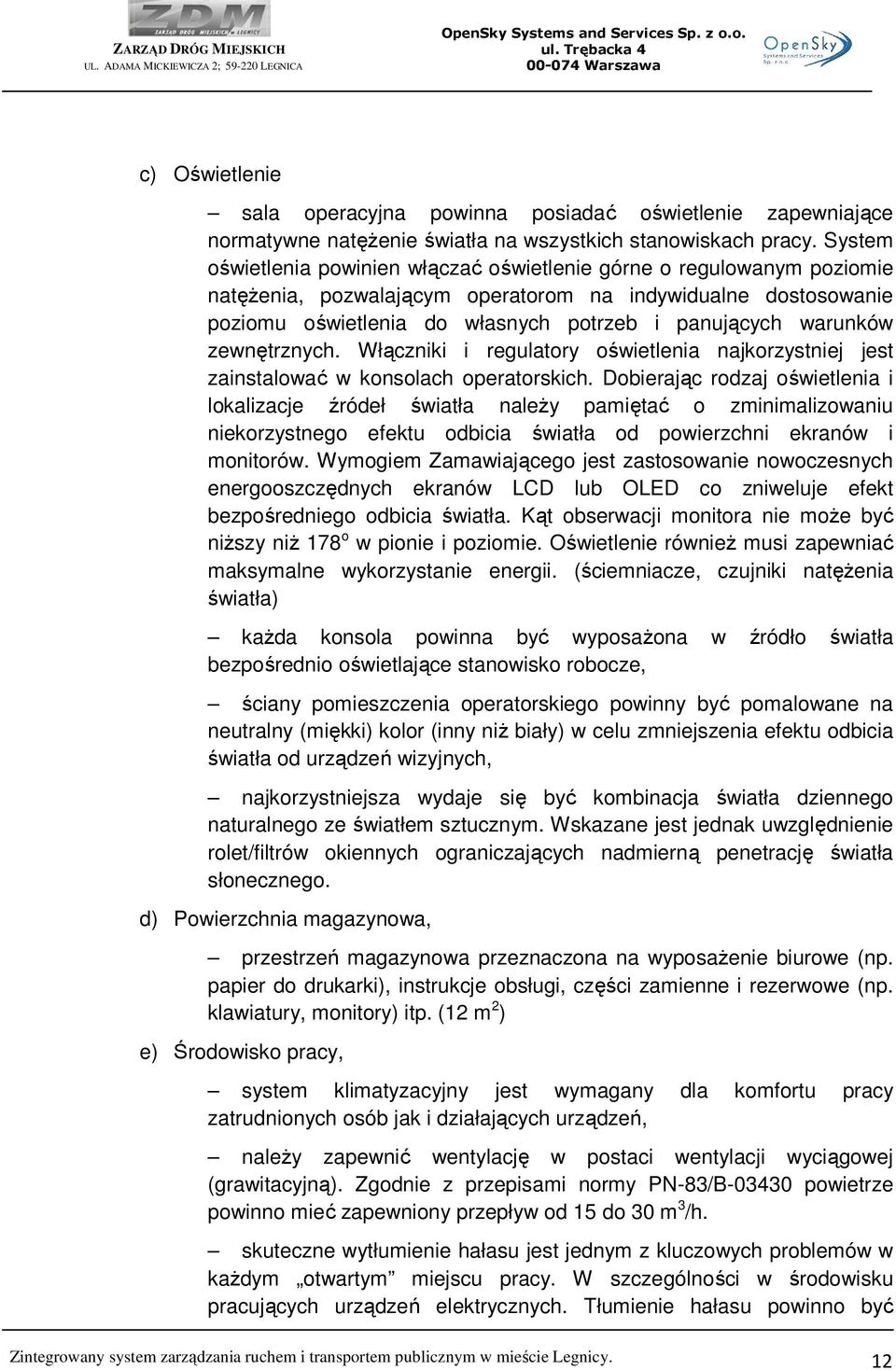

12 c) Oświetlenie sala operacyjna powinna posiadać oświetlenie zapewniające normatywne natęŝenie światła na wszystkich stanowiskach pracy. System oświetlenia powinien włączać oświetlenie górne o regulowanym poziomie natęŝenia, pozwalającym operatorom na indywidualne dostosowanie poziomu oświetlenia do własnych potrzeb i panujących warunków zewnętrznych. Włączniki i regulatory oświetlenia najkorzystniej jest zainstalować w konsolach operatorskich. Dobierając rodzaj oświetlenia i lokalizacje źródeł światła naleŝy pamiętać o zminimalizowaniu niekorzystnego efektu odbicia światła od powierzchni ekranów i monitorów. Wymogiem Zamawiającego jest zastosowanie nowoczesnych energooszczędnych ekranów LCD lub OLED co zniweluje efekt bezpośredniego odbicia światła. Kąt obserwacji monitora nie moŝe być niŝszy niŝ 178 o w pionie i poziomie. Oświetlenie równieŝ musi zapewniać maksymalne wykorzystanie energii. (ściemniacze, czujniki natęŝenia światła) kaŝda konsola powinna być wyposaŝona w źródło światła bezpośrednio oświetlające stanowisko robocze, ściany pomieszczenia operatorskiego powinny być pomalowane na neutralny (miękki) kolor (inny niŝ biały) w celu zmniejszenia efektu odbicia światła od urządzeń wizyjnych, najkorzystniejsza wydaje się być kombinacja światła dziennego naturalnego ze światłem sztucznym. Wskazane jest jednak uwzględnienie rolet/filtrów okiennych ograniczających nadmierną penetrację światła słonecznego. d) Powierzchnia magazynowa, przestrzeń magazynowa przeznaczona na wyposaŝenie biurowe (np. papier do drukarki), instrukcje obsługi, części zamienne i rezerwowe (np. klawiatury, monitory) itp. (12 m 2 ) e) Środowisko pracy, system klimatyzacyjny jest wymagany dla komfortu pracy zatrudnionych osób jak i działających urządzeń, naleŝy zapewnić wentylację w postaci wentylacji wyciągowej (grawitacyjną). Zgodnie z przepisami normy PN-83/B powietrze powinno mieć zapewniony przepływ od 15 do 30 m 3 /h. skuteczne wytłumienie hałasu jest jednym z kluczowych problemów w kaŝdym otwartym miejscu pracy. W szczególności w środowisku pracujących urządzeń elektrycznych. Tłumienie hałasu powinno być Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 12
13 rozpatrywane w odniesieniu zarówno do źródeł jak i medium rozchodzenia się hałasu. W przypadku źródeł hałasu naleŝy zwrócić uwagę na dobór cicho pracujących urządzeń i technologii, które ze swojej natury są mniej hałaśliwe niŝ inne (np. drukarki laserowe, radiotelefony słuchawkowe, itp.) jak równieŝ na rozlokowanie konsoli operatorskich moŝliwie blisko siebie w celu ułatwionej komunikacji pomiędzy pracownikami. Zastosowanie miękkich wykładzin podłogowych i obiciowych, wykorzystanie nieregularnych kształtów w rozplanowaniu pomieszczenia operatorskiego pomaga w tłumieniu hałasu. NaleŜy zwrócić uwagę na zastosowanie dobrej izolacji akustycznej ścian, podłogi i sufitu pokoju operatorskiego, w celu redukcji hałasu z zewnątrz. f) Wejście i ciągi komunikacyjne, rozkład konsoli operatorskich i urządzeń powinien sprzyjać wymuszeniu logicznego ciągu obiegu komunikacyjnego osób pracujących w pomieszczeniu operatorskim, niezbędnym elementem jest zapewnienie kontroli dostępu do CENTRUM, w szczególności pomieszczenia operatorskiego. Konsole operatorskie powinny być wyposaŝone w środki łączności typu intercom i opcjonalnie dostęp do obrazu wideo z wewnętrznego systemu monitoringu. Dodatkowo CENTRUM naleŝy wyposaŝyć w czujki wykrywające dym oraz ruch. g) Serwerownia, pomieszczenie serwerowni powinno być zaprojektowane tak, by mogło pomieścić serwery wraz z wyposaŝeniem oraz osprzęt systemów łączności. Dodatkowo potrzebna jest powierzchnia, która mogłaby pomieścić urządzenia diagnostyczne, monitory i inne wyposaŝenie, naleŝy wziąć pod uwagę konieczność zachowania minimalnych, wzajemnych odległości urządzeń, odległości od ścian pomieszczenia i przestrzeń gwarantującą odpowiedni dostęp do urządzeń, miejsce, w którym inŝynier systemowy będzie mógł sprawdzić na miejscu działanie poszczególnych elementów systemu. InŜynier systemowy musi mieć moŝliwość zdalnego zarządzania siecią. Instalację elektryczną wyposaŝoną w zasilanie awaryjne, naleŝy wykonać w serwerowni oraz w sali operacyjnej, ma ona zapewnić podtrzymanie zasilania serwerowni oraz podstawowych stanowisk operacyjnych (co najmniej 1 stanowisko 2 godziny pracy po zaniku zasilania sieciowego), Operator i inŝynier systemowy musi być poinformowany ile czasu pozostało do awaryjnego wyłączenia systemu (informacja wizualna oraz elektroniczna sms, e-mali, fax). System (serwery, osprzęt sieciowy, Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 13
14 macierze dyskowe ) musi zostać skonfigurowany w taki sposób, aby awaryjne wyłączenie nie spowodowało utraty danych, a w szczególności integralności systemu i uszkodzeń sprzętu. (naleŝy zapewnić gwarantowane ponowne uruchomienie po przywróceniu zasilania bez interwencji inŝyniera systemowego). InŜynier systemowy musi otrzymać odpowiednie komunikaty przed zanikiem zasilania. pomieszczenie serwerowni i akumulatorowni powinno być wyposaŝone w urządzenia do wykrywania poŝaru i zalania. serwerownię i akumulatorownię naleŝy wyposaŝyć w system wentylacji grawitacyjnej h) Sprzęt zainstalowany w serwerowni powinien spełniać następujące wymagania serwery typu blade z zaimplementowanym systemem wirtualizacji i redundancji serwerów i pamięci masowej, przygotowane do zabudowy rack w szafie serwerowej 19 z moŝliwością ich wymiany bez zatrzymywania pracy jednostki zarządzania (hot plug) lub serwery typu rack, umoŝliwiające instalację w szafie serwerowej 19. serwery z moŝliwością wyposaŝenia w co najmniej 8 GB pamięci RAM. serwery z moŝliwością boot-owania z zewnętrznej pamięci dyskowej. serwery wyposaŝone w procesory co najmniej dwu- lub czterordzeniowe klasy serwerowej. zdalny (przez sieć TCP/IP) monitoring i zarządzanie systemem serwerów na poziomie co najmniej sprawdzenia stanu oraz realizacji funkcji: załączenia, wyłączenia, boot-owania z dowolnego zasobu, zmiany parametrów BIOS, monitorowania stanu zasilania i wentylacji (w tym temperatury kaŝdego procesora i prędkości obrotowej wentylatorów). Alarmowanie stanów progowych parametrów systemu serwerowego, ustalonych jako krytyczne. układ zasilania i wentylacji serwerów przystosowany do wymiany zasilaczy oraz wentylatorów w czasie pracy. układ serwerowy zasilany z instalacji elektrycznej wyposaŝonej w układ zasalania awaryjnego UPS (np. w obudowie mocowanej w szafie RACK 19 + zewnętrzne baterie akumulatorów), zapewniający bezprzerwowe (UPS ONLINE) przejście na zasilanie awaryjne w przypadku zaniku napięcia sieciowego oraz gwarantujący 2 godziny pracy systemu bez przerwy po zaniku napięcia. Układ powinien równieŝ stabilizować parametry napięcia zasilającego i filtrować potencjalnie niebezpieczne zakłócenia sieciowe (przepięcia, harmoniczne, chwilowe spadki napięcia) układ zasilania UPS rack 19 zasilający jednostki serwerowe, powiadamiający jednostki serwerowe przy pomocy protokołu sieciowego TCP/IP o ich stanie zasilania. SYSTEM powinien powiadomić inŝyniera systemowego ale równieŝ określone słuŝby i osoby o konieczności wyłączenia i awaryjnej bądź planowanej przerwie w pracy (informacja wizualna oraz elektroniczna sms, e- Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 14
15 mali, fax). Ma to zapewnić wykluczenie lub zmniejszyć ryzyko potencjalnego ataku na SYSTEM. pamięci masowe zorganizowane w oparciu o macierze dyskowe rack 19 co najmniej dwie (RAID 5 lub 6) min. 1,5 TB kaŝda + macierz backupu danych min. 1 TB, oddzielnie dla podstawowej i redundantnej części systemu, kaŝda z macierzy wyposaŝona w redundantny kontroler, bateryjne podtrzymanie pamięci, redundantne zasilacze i wentylatory przystosowane do wymiany w czasie pracy, zdalny moduł zarządzania z uŝyciem protokołu TCP/IP, informatyczny system nadzoru stanu technicznego oparty o protokół SNMP. pamięci masowe wyposaŝone w złącza FC (Fiber Channel) 4Gb/s i przygotowane do pracy z dyskami SATA lub SAS. NaleŜy stosować dla macierzy podstawowej dyski SAS urządzenia winny spełniać standardy przemysłowe oraz wymogi pracy 24 godziny na dobę. Dla macierzy dodatkowej i macierzy backupu istnieje moŝliwość (nie zalecania) wyposaŝenia w dyski SATA pod warunkiem zastosowania dysków dedykowanych dla macierzy dyskowych (równieŝ przeznaczone do pracy 24 godziny na dobę) system automatycznego backupu danych systemu: a) backup 3 dniowy (WIZJA i DANE SYSTEMOWE + dane systemowe serwerów DLA ODTWORZENIA KONFIGURACJI SYSTEMU) oparty o taśmowe streamery kasetowe. Organizacja struktury kopi zapasowej zapewnia nadpisanie danych po 3 dobach. b) backup 30 dniowy na dodatkowej macierzy dyskowej (macierz backupu) zapewniająca przechowanie danych w kopi zapasowej (WIZJA i DANE SYSTEMOWE + dane systemowe serwerów DLA ODTWORZENIA KONFIGURACJI SYSTEMU) przez 30 dni Uwaga: Ilość serwerów (moc obliczeniowa, ilość procesorów, pojemność macierzy dyskowych i wielkość streamerów kasetowych naleŝy dobrać z uwzględnieniem właściwości wybranego rozwiązania zarówno w zakresie doboru systemu operacyjnego, oprogramowania przetwarzającego dane jak i kompresji danych. Wymogiem inwestora jest zapewnienie na macierzy minimum 100 % więcej przestrzeni niŝ zakładana przez Wykonawcę (projektanta SYSTEMu) wymagana pojemność dla potrzeb SYSTEMu. Dotyczy to kaŝdej z macierzy niezaleŝnie. Ilość przestrzeni dla wizji i danych systemowych powinna zapewnić gromadzenie danych minimum przez 3 miesiące + 100% rezerwy (backup 30 dni + 100% rezerwy) + 100% rezerwy. Dane ruchowe i dane o zdarzeniach systemowych winny być przechowywane przez minimum 3 lata. Rezerwa 100% nie dotyczy redundancji komponentów redundancja musi być zapewniona dla całej pamięci masowej niezaleŝnie. Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 15

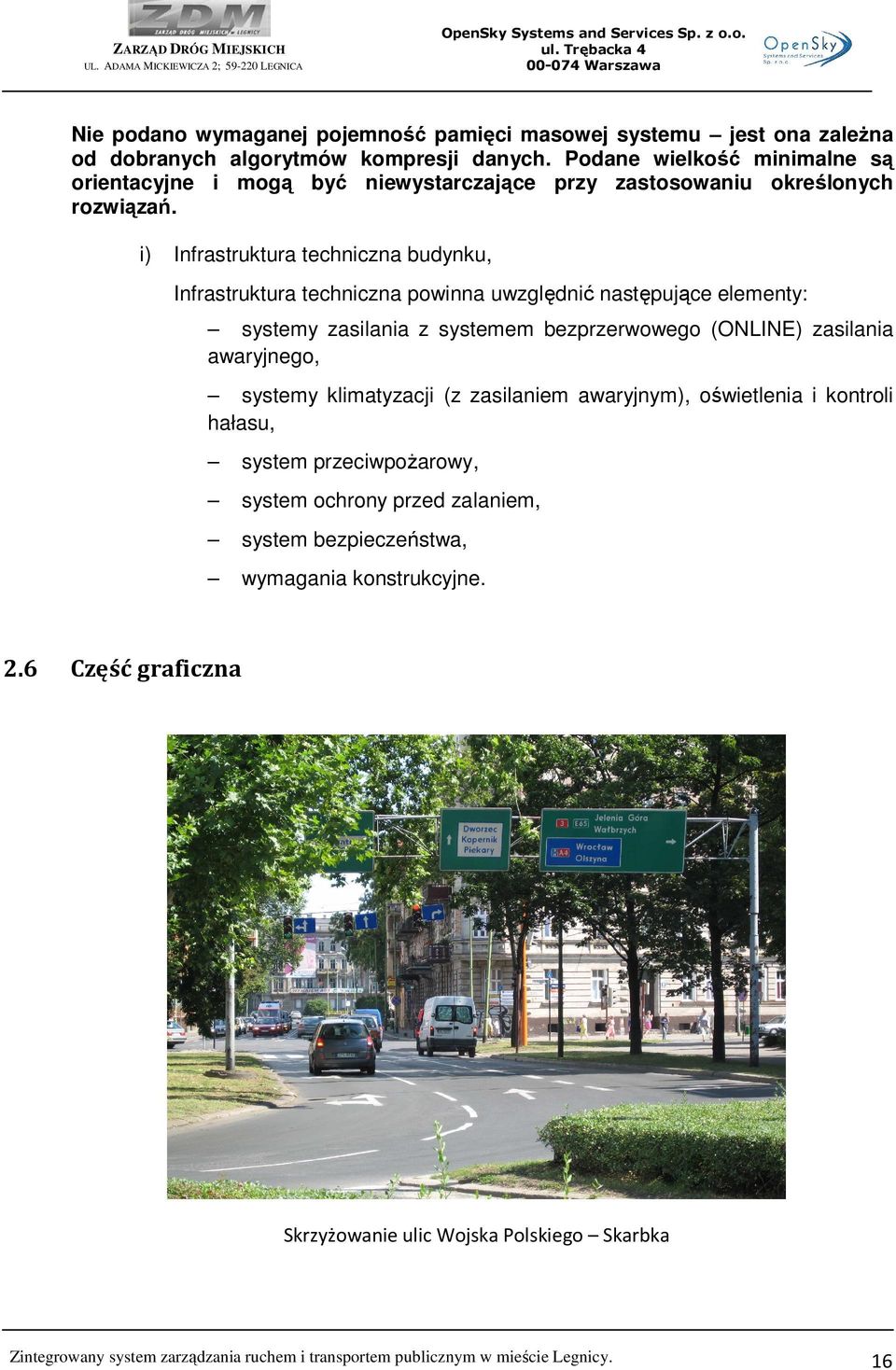

16 Nie podano wymaganej pojemność pamięci masowej systemu jest ona zaleŝna od dobranych algorytmów kompresji danych. Podane wielkość minimalne są orientacyjne i mogą być niewystarczające przy zastosowaniu określonych rozwiązań. i) Infrastruktura techniczna budynku, Infrastruktura techniczna powinna uwzględnić następujące elementy: systemy zasilania z systemem bezprzerwowego (ONLINE) zasilania awaryjnego, systemy klimatyzacji (z zasilaniem awaryjnym), oświetlenia i kontroli hałasu, system przeciwpoŝarowy, system ochrony przed zalaniem, system bezpieczeństwa, wymagania konstrukcyjne. 2.6 Część graficzna Skrzyżowanie ulic Wojska Polskiego Skarbka Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 16

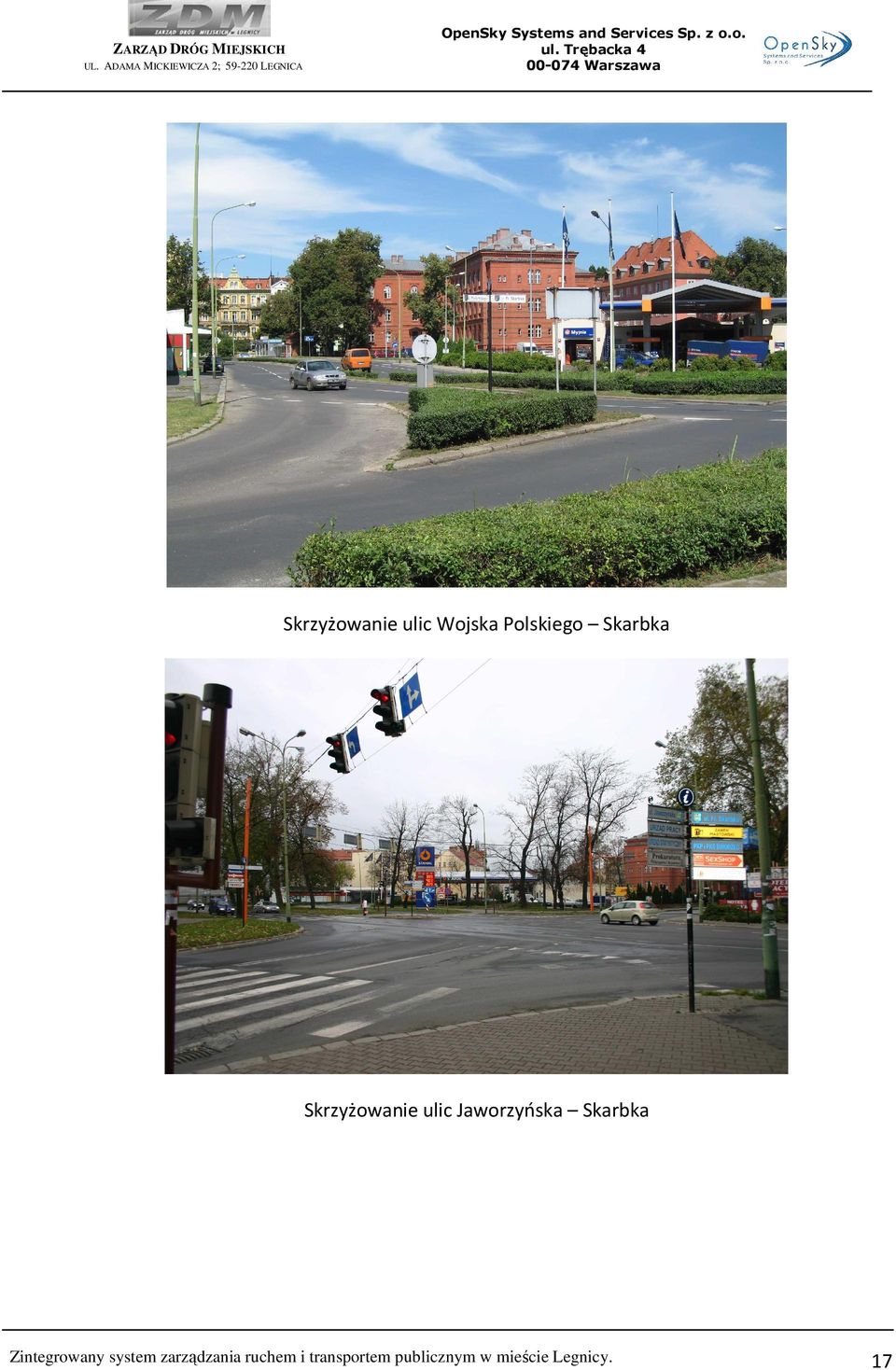

17 ZARZĄD DRÓG MIEJSKICH Skrzyżowanie ulic Wojska Polskiego Skarbka Skrzyżowanie ulic Jaworzyńska Skarbka Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 17
18 ZARZĄD DRÓG MIEJSKICH Skrzyżowanie ulic Złotoryjska Dziennikarska Skrzyżowanie ulic Złotoryjska Dziennikarska Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 18
19 ZARZĄD DRÓG MIEJSKICH Skrzyżowanie ulic Senatorska Piastowska Piastowska przy SP nr 4 Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 19
20 Skrzyżowanie ulic Piastowska Curie Skłodowskiej Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 20
21 Plan pomieszczenia serwerowni (parter) Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 21
22 Pierwsze piętro budynku ZDM Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 22
23 3 Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 3.1 Wymagania ogólne Zamawiający wymaga, aby Wykonawca dokonał wizji lokalnej w terenie, celem pozyskania informacji, które mogą być konieczne do przygotowania oferty oraz do zawarcia umowy i wykonania zamówienia. Koszty dokonania wizji lokalnej ponosi Wykonawca. Wykonawca jest zobowiązany dostarczyć materiały zgodne z wymaganiami Dokumentacji Projektowej, ST, obowiązujących norm i przepisów. Na wszystkie wbudowywane elementy Wykonawca udzieli gwarancji na okres min. 60 miesięcy. Wykonawca zobowiązany jest do utylizacji zdemontowanych materiałów. Przed złoŝeniem wniosku Wykonawcy o wydanie pozwolenia na budowę (lub zgłoszenia chęci wykonania robót) niezbędne jest uzyskanie uzgodnienia dokumentacji przez Zamawiającego w zakresie przyjętych rozwiązań projektowych oraz zastosowanych materiałów. Zamawiający będzie wymagał przedłoŝenia do akceptacji projektów wykonawczych przed ich skierowaniem do realizacji w aspekcie ich zgodności z ustaleniami programu funkcjonalno uŝytkowego oraz umowy. Przy odbiorze końcowym Wykonawca przekaŝe niezbędne dokumenty do uzyskania pozwolenia na uŝytkowanie oraz dokumentacje budowy i dokumentację powykonawczą. Wymaga się zachowania odpowiedniej czystości jezdni oraz chodnika w rejonie prowadzonych prac budowlanych. Wykonawca jest zobowiązany do wykonania a następnie likwidacji wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Prace prowadzone w pasie drogowym wymagają zatwierdzenia Projektu Organizacji Ruchu oraz uzyskania zezwolenia na zajęcie pasa drogowego. Wykonawca opracuje projekt tymczasowej organizacji ruchu na czas robót i uzyska zgodę na zajęcie pasa drogowego. Roboty budowlane będą odbierane przez osobę upowaŝnioną za strony Zamawiającego do zarządzania realizacją umowy lub jego pełnomocników inspektorów nadzoru inwestorskiego. 3.2 Wymagania techniczne Modernizacja istniejących obiektów sygnalizacji świetlnych na obszarze SYSTEMu W formie tabelarycznej oraz graficznej przedstawiono proponowany sposób przebudowy skrzyŝowań (Kosztorys Wskaźnikowy Etap I oraz Etap II) Odpowiednio w poszczególnych kolumnach podano zakres prac niezbędny do Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 23
24 wykonania adaptacji poszczególnych sygnalizacji świetlnych. (UWAGA: Nr sygnalizacji odpowiada numeracji rysunków przedstawiających plany poszczególnych obiektów). Sterownik sygnalizacji kolumna zawiera informacja o moŝliwości wykorzystania sterownika istniejącego. Jako kryterium oceny sterownika przyjęto rok produkcji i moŝliwości techniczne poszczególnych urządzeń. W przypadku konieczności wymiany sterownika w tabeli umieszczono cyfrę 1, moŝliwość rozbudowy została określona poprzez zwrot rozbudowa (ta pozycja nie obejmuje doposaŝenia o kamery i system wideo detekcji) Konstrukcje wsporcze kolumny zawierają wykaz ilościowy elementów konstrukcji wsporczych sygnalizatorów wymagających wymiany Przyciski kolumna zawiera wykaz ilościowy przycisków dla pieszych niezbędnych do zamontowania w celu uzyskania właściwej detekcji pieszych. NaleŜy stosować przyciski wyposaŝone w sygnały akustyczne naprowadzające dla osób z upośledzeniami narządów. być przyciskami dotykowymi (sensorowymi), posiadać obudowę koloru Ŝółtego, posiadać optyczne potwierdzenie zgłoszenia pochodzące ze sterownika (24 VDC) w postaci czerwonego napisu CZEKAJ, generować sygnał akustyczny pomocniczy, mieć moŝliwość wyłączania sygnału akustycznego przez sterownik w określonych godzinach (np. w porze nocnej). Nad przyciskami umieścić piktogramy Włącz przejście oraz strzałki wskazujące kierunek przejścia, którego dotyczy przycisk. Strzałki stosować na masztach z dwoma przyciskami lub na wysepkach. Pętle w kolumnie podano ilość pętli indukcyjnych w nawierzchni jezdni, koniecznych do wykonania dla zapewniania właściwej detekcji pojazdów i pomiarów ruch. W sąsiedniej kolumnie podano w metrach ilość cięcia nawierzchni jezdni dla wykonania w/w pętli. Kamery ilość kamer podana w tabeli oznacza ilość wymaganych wideo detektorów, które uzupełnią system detekcji pojazdów. Ponadto kamery winny słuŝyć o obserwacji skrzyŝowań transmisja obrazu do centrum z minimum trzech kamer na kaŝde skrzyŝowanie. Kamery powinny być wyposaŝone w obiektywy o regulowanej ogniskowej umoŝliwiające precyzyjne ustawienie na obiekcie optymalnej ostrości pola widzenia kamery dla określonych przez projekt stref detekcji (wymagana regulacja AUTO-IRYS). Kamery powinny umoŝliwiać obserwację pojazdów do odległości minimum 120m od kamery. Wymagania w odniesieniu do wideoserwerów obsługa 4 kamer (4 wejścia sygnału wideo) moŝliwość uzyskania transferu minimum 30 klatek na sek. przy rozdzielczości 352x288 w trybie PAL i jednoczesnym transferze obrazu z 4 kamer Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 24
25 detekcja ruchu obiektów w polu widzenia kamer, generowanie alarmów moŝliwość ograniczania przepustowości łącza wykorzystywanego przez serwer wideo w zakresie od 64kbit/sek do 10Mbit/sek. wbudowane 4 wejścia cyfrowe wbudowane 4 wyjścia przekaźnikowe obsługa protokołów TCP/IP, HTTP, SMTP, FTP, Telnet, NTP, DNS, DHCP wyjścia 10BaseT Ethernet oraz 100BaseT FastEthernet kompresja wideo MPEG-4 lub JPEG, MJPEG sterowanie kamerami obrotowymi PAN/TILT/ZOOM Sygnalizatory w kolumnie podano ilość sygnalizatorów niezbędnych do zamontowania. Wymiana sygnalizatorów wiąŝe się z wymianą konstrukcji wsporczych i w niektórych przypadkach zmianą organizacji ruchu. Istnieje moŝliwość zastosowania sygnalizatorów z demontaŝu w przypadku dobrego stanu technicznego urządzeń. Zaleca się jednak montaŝ nowych lub modernizację polegającą na wymianie źródeł światła (wkładów) na źródła LED. Soczewka zewnętrzna powinna być bezbarwna (mleczna). NatęŜenie światła powinno być równomierne na całej powierzchni soczewki. Wysokość mocowania sygnalizatora winna wynosić 2,20 m (do dolnego wspornika). Bezwzględnym wymogiem jest ujednolicenie sygnalizatorów i źródeł światła na poszczególnych wlotach skrzyŝowań. Przy doborze sygnalizatorów, waŝne jest równieŝ właściwe wyposaŝenie sterownika sygnalizacji (kontrola prądowa i moc poszczególnych wyjść sterownika musi zostać dopasowana do zastosowanego źródła światła). Przy wszystkich sygnalizatorach dla pieszych naleŝy zastosować sygnalizatory akustyczne, które zamontować na wysokości co najmniej 2,20 m. Sygnalizatory winny spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 03 lipca 2003 r. Sygnalizatory muszą posiadać wejścia blokujące sygnał akustyczny przez sterownik w określonych godzinach. Kanalizacja kablowa kolumna określa całkowitą długość kanalizacji kablowej min. 2-otworowej z rur RHDPE 110 (przy szafkach sterowniczych 4-otworowa) w rejonie poszczególnych skrzyŝowań, jaką naleŝy wykonać aby chronić wszelkie instalacje kablowe dla sygnalizacji oraz ułoŝyć linie światłowodowe słuŝące koordynacji i transmisji danych. Kanalizacje naleŝy budować z rur osłonowych RHDPE, pod jezdnią grubościennych. Na załamaniach i połączeniach ciągów rur naleŝy zlokalizować studzienki kablowe SK1 lub SK2. Dla umieszczenia stelaŝy zapasów i muf rozgałęźnych na światłowodach zaleca się zlokalizowanie studni SKR2. UłoŜenie kabli w kanalizacji w kolumnie podano całkowitą długość instalacji kablowej. W jej skład wchodzą kable sterownicze (np. YKY nx1.5; YKSY nx1.5), kable teletransmisyjne, feedery dla pętli indukcyjnych (XzTKMXpw nx2x0,8, XWDXpek 75-1,05/5,0,). Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 25
26 Kable światłowodowe ujęto w tabeli w osobnej pozycji. Jako kabel światłowodowy naleŝy zastosować kabel XOTKtdDx nj ułoŝony dodatkowo w kanalizacji wtórnej z rur RHDPE fi 32. Ilość włókien na głównych ciągach magistralnych (pomiędzy skrzyŝowaniami) nie powinna być niŝsza niŝ 48J. Odgałęzienia do poszczególnych sterowników naleŝy wykonać kablem 4J lub 8J. Dla światłowodu naleŝy zapewnić zapasy (min. 15m) co 500 m oraz we wszystkich punktach połączeń. W obszarze centrum miasta światłowód musi posiadać dodatkową rezerwę przepustowości min. 64J. Rezerwa posłuŝy w przyszłości do powiązania z inną infrastrukturą miejską np. planowana sieć LEGMAN, która połączy wszystkie słuŝby miejskie (Urząd Miejski, Policja, StraŜ Miejska, Pogotowie Ratunkowe, Centrum Zarządzania Kryzysowego, MPK informacja pasaŝerska, itp.). Łączność ze słuŝbami miejskimi - Etap I budowy sieci światłowodowej (zintegrowanego systemu zarządzania ruchem i transportem publicznym) musi zapewnić integralność i moŝliwość udostępnienia danych dla w/w słuŝb (Urząd Miejski, Policja, StraŜ Miejska, Pogotowie Ratunkowe, Centrum Zarządzania Kryzysowego, MPK informacja pasaŝerska, itp.). W pierwszym etapie naleŝy zapewnić moŝliwość podglądu wideo, pozostałe funkcje będą zrealizowane w etapie II. Nie planuje się połączyć za pomocą okablowania światłowodowego wszystkich niezbędnych budynków w mieście (wykracza to poza zakres zadania). Wykonawca winien jednak stworzyć łącza teleinformatyczne, które pozwolą na podgląd na dane systemowe i obraz z wideo monitoringu skrzyŝowań dla wszystkich słuŝb. Jednym z moŝliwych rozwiązań, jest stworzenie moŝliwości dostępu przez publiczną sieć Internet, za pomocą szyfrowanych wirtualnych sieci prywatnych z zastosowaniem weryfikacji i filtrowania adresów IP i maksymalnych poziomów szyfrowania z dynamicznym kluczem zabezpieczającym (min. IPSec szyfrowanie 3DES i uwierzytelnianie SHA 1024-bit). Wymogiem jest tu uzgodnienie z poszczególnymi przyszłymi uŝytkownikami właściwych sposobów dostępu i doradztwo w zakresie korekty posiadanych łączy szerokopasmowych (stałe adresy IP i odpowiednia dla realizacji celu przepustowość minimum łącze asymetryczne 4Mb/s / 512 kb/s przepustowość gwarantowana). MoŜna zastosować tu równieŝ sieci radiowe oraz dzierŝawione łącza xdsl po istniejących kablach telekomunikacyjnych miedzianych) Podsystem obszarowej optymalizacji i sterowania ruchem wraz z wykrywaniem zdarzeń drogowych oraz moŝliwością analizy pomiarów ruchu na obszarze SYSTEMu a) urządzenia muszą być podłączone do sieci transmisji danych, b) naleŝy zapewnić, aby kaŝdemu urządzeniu moŝna było nadać stały adres IP, c) projekt ma uwzględniać lokalizację podstawowych detektorów pojazdów, d) projekt ma uwzględniać sposób identyfikacji wystąpienia zdarzenia drogowego (na przykład uŝycie algorytmu generującego informacje o wystąpieniu zdarzenia drogowego na podstawie danych z urządzeń detekcji pojazdów), Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 26
27 e) podsystem ma prowadzić sterowanie ruchem na skrzyŝowaniach w oparciu o dane z urządzeń detekcji pojazdów, f) podsystem w sposób automatyczny ma przełączać sterowanie w zaleŝności od sytuacji ruchowej według przyjętych strategii sterowania, g) podsystem ma umoŝliwiać zbieranie i archiwizację danych dotyczących ruchu, h) podsystem analizy pomiarów ruchu powienien zapewnić jego ciągły pomiar za pomocą urządzeń rejestrujących (w pierwszej kolejności pętli indukcyjnych lub wideo detekcji, lub urządzeń mikrofalowych. NaleŜy takŝe zaimplementować w sterownikach sygnalizacji odpowiednie moduły umoŝliwiające ciągły pomiar ruchu. Dla zrealizowania powyŝszych załoŝeń naleŝy w maksymalny sposób wykorzystać istniejące wyposaŝenie instalacji sygnalizacji świetlnych CENTRUM obsługujące wszystkie funkcje podsystemów zintegrowanego systemu zarządzania ruchem a) zasilanie tablica rozdzielcza systemu zasilania powinna znajdować się w pomieszczeniu wskazanym przez Zamawiającego, system zasilania powinien uwzględniać obwód zasilania awaryjnego, podtrzymującego zasilanie urządzeń elektrycznych CENTRUM na okres 2 godzin (docelowo do uruchomienia agregatu zasilania awaryjnego) na czas przerw w dopływie prądu, obwód elektryczny zasilający urządzenia elektroniczne powinien być wyposaŝony w stabilizator napięcia i układ zabezpieczający przed przepięciami w sieci, oświetlenie awaryjne, okablowanie i uziemienie zgodne z obowiązującymi normami, odpowiednia liczba gniazdek elektrycznych, szczególne wymagania dla zasilania serwerowni. b) system klimatyzacji wymagania optymalne odnośnie temperatury wewnątrz pomieszczeń wynoszą 22 C latem i 24 C zim ą. Urządzenia klimatyzacyjne powinny być wystarczająco wydajne dla zapewnienia tych warunków we wszystkich pomieszczeniach z wyłączeniem pomieszczenia serwerowni, w pomieszczeniu serwerowni i pomieszczeń technicznych naleŝy zapewnić następujące warunki: temperaturę nominalną 21 C, maksymalne wahania temperatury 2 C w ciągu godziny, temperatura progowa dla wyłączenia urządzeń - 30 C, Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 27
28 wilgotność powietrza 40% - 50%, maksymalne wahania wilgotności 2% w ciągu godziny, w związku z odmiennymi parametrami dla pomieszczeń technicznych i biurowych, będą wymagane niezaleŝne systemy klimatyzacyjne, c) kontrola hałasu, poziom hałasu w pomieszczeniach biurowych i pokoju operatorskim nie powinien przekraczać 55dB. W tym celu naleŝy zapewnić dobrą izolację ścian i stropów we wszystkich pomieszczeniach, pomieszczenia powinny być wyposaŝone w ekrany dźwiękochłonne i wykończone materiałami dźwiękochłonnymi (włączywszy obicia i wykładziny podłogowe). d) oświetlenie, pomieszczenia CENTRUM powinny być dostatecznie doświetlone. Typowe wymogi oświetlenia to 600 to 770 luxów, w pomieszczeniu operatorskim, wymagane jest zainstalowanie oświetlenia o regulowanej mocy w celu dopasowania do danych warunków, niezbędne jest teŝ zainstalowanie indywidualnych oświetleń stanowisk pracy. e) system przeciwpoŝarowy, system przeciwpoŝarowy powinien być zaprojektowany zgodnie z obowiązującymi przepisami. Typowo, system ten powinien uwzględnić: detektory dymu i temperatury połączone z sygnalizacją alarmową dźwiękową i wizualną, odpowiedni system gaszący dla poszczególnych pomieszczeń CENTRUM, ściany ze wskaźnikiem ogniotrwałości przynajmniej jednej godziny, instalację wentylacyjna oddymiającą. system gaszący powinien być dobrany do odpowiednich pomieszczeń tak, by nie spowodować zniszczenia pracujących w nich urządzeń a w szczególności utraty danych z macierzy dyskowych oraz kopii zapasowych. f) system ochrony przed zalaniem, system ochrony przed zalaniem na wypadek awarii wodno-sanitarnej powinien być zaprojektowany zgodnie z obowiązującymi przepisami. W szczególności powinien uwzględniać pomieszczenia serwerowni, pokoju operatorskiego i innych pomieszczeń, w których znajdują się urządzenia elektryczne i elektroniczne. Typowo, system ten powinien uwzględniać: Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 28
29 czujniki do wykrywania wody i zawilgocenia, zwłaszcza pod podwyŝszoną podłogą pomieszczeń, połączone z sygnalizacja alarmową i systemem awaryjnego wyłączania urządzeń, dreny podłóg, g) system bezpieczeństwa, pompy wodne wspomagające działanie drenów podłogowych. bezpieczeństwo wymaga zainstalowania systemu do kontroli dostępu i monitorowania pomieszczeń. System powinien uwzględniać: monitoring wejścia głównego, zarówno pracowników jak i odwiedzających, kontrolę dostępu poprzez szerokie posługiwanie się elektronicznymi kartami identyfikacyjnymi i czytnikami tych kart, zainstalowanymi przy wejściach do poszczególnych pomieszczeń a takŝe przy komputerach, łączność interkomową pomiędzy głównym wejściem do budynku, portiernią a salą operacyjną, podwójny system bezpieczeństwa uwzględniający kontrolę dostępu i monitoring wideo jest szczególnie istotny w godzinach pracy drugiej i trzeciej zmiany, system bezpieczeństwa powinien uniemoŝliwić nieuprawnionym osobom swobodne wejście do serwerowni i sali opercyjnej, h) wymagania konstrukcyjne, zakłada się, Ŝe konstrukcja budynku przy ul. Adama Mickiewicza 2 w Legnicy jest zgodna z obowiązującymi przepisami i normami. Specjalne wymagania powinny uwzględnić: pomieszczenia serwerowni i sali operatcyjnej powinny być moŝliwie szczelne dla gazów i dymów. Wymaga to zainstalowania i uszczelnienia odpowiednich do takich pomieszczeń drzwi, okien i przeszkleń. NaleŜy zapewnić właściwą cyrkulację powietrza wentylację grawitacyjną. stropy pomieszczeń (podłoga i sufit) powinny być szczelne dla wody, gazów i dymu. wykładziny podłogowe powinny być antystatyczne, wszystkie okna i przeszklenia powinny być wykonane z zespolonych szyb ze szkła bezodpryskowego, podwyŝszone podłogi powinny mieć jeden poziom, pozostawiając minimum 200mm światła nad stałą podłogą i zdolne do przenoszenia wymaganych obciąŝeń uwzględniając masy urządzeń takich jak zasilacze awaryjne, urządzenia klimatyzacyjne, wielomonitorowe stanowiska operatorskie. Zintegrowany system zarządzania ruchem i transportem publicznym w mieście Legnicy. 29
