1 Budowa pasywnej sieci optycznej na blokowiskach przykłady realizacji coś o mnie dlaczego ten temat?

2 Co nam strzeliło do głowy żeby robić PON w blokach!??? Technicznie: - zasilanie - strefy pożarowe (powiązane z zasilaniem) - większa niezawodność - łatwiejsze serwisowanie - centralne zarządzanie CPE Materialnie: - zasilanie - kto pierwszy ten wygrywa - dość przyszłościowe - trochę drogawe końcówki, ale... W każdy bądź razie zrobilśmy, działa, ludzie się wpinają i są zadowoleni.. I nadal to robimy! ;)

łatwiejsze serwisowanie - centralne zarządzanie CPE Materialnie: - zasilanie - kto pierwszy ten

3 Pierwsze osiedle wykonane w PON kilka fotek

4 Pierwsze osiedle wykonane w PON kilka fotek c.d.

5 Pierwsze osiedle wykonane w PON kilka fotek c.d.

6 Plan osiedla

7 Pion kablowy Splitter B 2J Splitter A

8 96J Splitter A oraz OLT

9 Trochę danych: - 38 budynków - budynki 11 kondygnacyjne + poddasze (czasami ktoś przerobił na mieszkanie) - 3 mieszkania na piętrze - 1 klatka schodowa - 1 budynek = 1 strefa pożarowa - 1 pion kablowy na budynek - szafka dostępowa w połowie budynku - 2J do każdej szafki dostępowej z głównego węzła - kabel węzeł-osiedle 96J - podział na splittery 1szego i 2giego poziomu (A i B) - splittery 1 poziomu w węźle (1:4 oraz 1:8) - splittery 2giego poziomu w budynkach na klatce schodowej (1:4 do 1:16) - możliwość zastosowania 2 różnych OLTów (po 2J do każdej szafki dostępowej)

głównego węzła - kabel węzeł-osiedle 96J - podział na splittery 1szego i 2giego poziomu (A i B) - splittery 1 poziomu w węźle (1:4 oraz 1:8) -

10 Skrzynia rozdzielcza - projekt własny - producent SABAJ - 550x550x150 - uchwyty na 1U - organizatory kabli - blacha 1.5mm - drzwi 2mm (ogólnie pancerna) W środku splitter 1:4

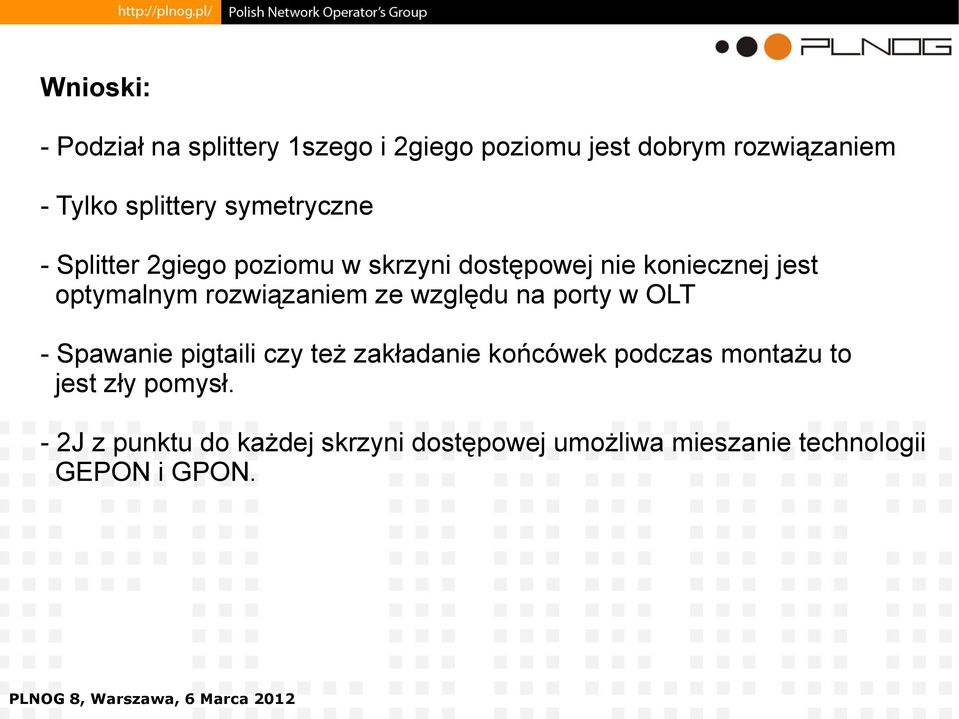

11 Wnioski: - Podział na splittery 1szego i 2giego poziomu jest dobrym rozwiązaniem - Tylko splittery symetryczne - Splitter 2giego poziomu w skrzyni dostępowej nie koniecznej jest optymalnym rozwiązaniem ze względu na porty w OLT - Spawanie pigtaili czy też zakładanie końcówek podczas montażu to jest zły pomysł. - 2J z punktu do każdej skrzyni dostępowej umożliwa mieszanie technologii GEPON i GPON.

rozwiązaniem ze względu na porty w OLT - Spawanie pigtaili czy też zakładanie końcówek podczas

12 Bloki Enerdowskie

13 Bloki Enerdowskie c.d.

14 Bloki Enerdowskie - struktura pionów 22 mieszkania na pion

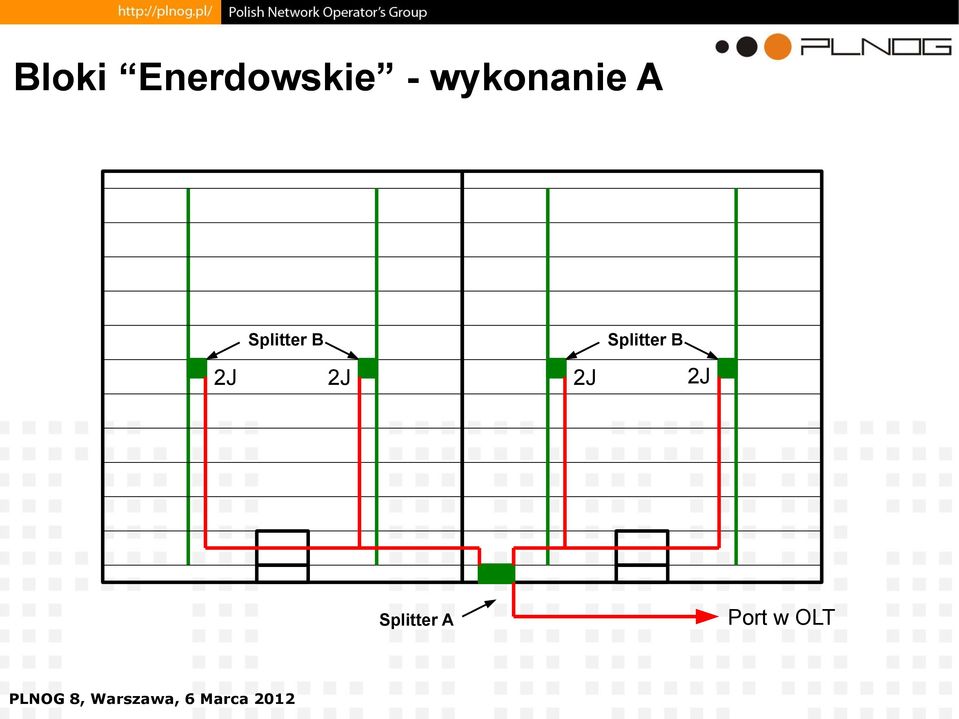

15 Bloki Enerdowskie - wykonanie A Splitter B 2J Splitter B 2J 2J Splitter A 2J Port w OLT

16 Bloki Enerdowskie - wykonanie A - Skrzynia dystrybucyjna zawiera splitter poziomu 2 w przełącznicy 1U - Skrzynia agregacyjna (duża) przekrosy do, lub splitter poziomu 1 - Skrzynia agregacyjna może być jedna na całe osiedle (choć wówczas lepiej żeby to było coś większego, np. Stojak 42U)

przekrosy do, lub splitter poziomu 1 - Skrzynia agregacyjna może być

17 Bloki Enerdowskie - wykonanie B Panel 24J 24J Panel 24J 24J 24J Splitter B 24J Splitter A

18 Bloki Enerdowskie - wykonanie B - Skrzynia dystrybucyjna zawiera przełącznicę 1U (24J) - Skrzynia agregacyjna (duża) zawiera splitter poziomu 2 - Skrzynia agregacyjna może agregować do 8 pionów (4 klatki)

19 Wnioski: - Wykonanie typu B (splitter B w skrzyni agregacyjnej) jest bardziej bardziej optymalnym rozwiązaniem ze względu na wykorzystanie portów w OLT - Wykonanie typu A jest tańsze na start (splitter B w skrzyni dostępowej) - Przełącznice modułowe są idealnym rozwiązaniem na agregację zarówno w rozwiązaniu A jak I B..

Wykonanie typu A jest tańsze na start (splitter B w skrzyni dostępowej) -

20 Skrzynia agregacyjna - przykład

21 Skrzynia agregacyjna trochę danych - projekt własny - wykonanie SABAJ - wymiary 1200x60x25 (z poprzedniego zdjęcia) lub - wymiary 950x60x25 - uchwyty na 2x 3U (na przeciwko siebie) czyli 2 przełącznice modułowe

22 Plan osiedla Splitter A OLT

23 Bloki inne - 10 pięter, 3 mieszkania na piętro, 33 mieszkania na pion - nasze wykonanie po 2J do skrzyni agregacyjnej splitter B w skrzyni dostępowej - opcja po 24J (36J??) do skrzyni dostępowej??

24 Bloki 4 piętrowe, wieloklatkowe

25 Bloki 4 piętrowe, wieloklatkowe

26 Bloki 4 piętrowe, wieloklatkowe koncepcja Panel 12J Panel 12J Panel 12J Panel 12J Panel 12J 12J 12J 12J 12J 12J Splitter B Splitter A - budynki 4 pietrowe, 2 mieszkania na piętro, 10 mieszkań na pion - skrzynia agregacyjna z przełącznicą modułową, po jedny module 12J na pion - do 12 klatek w przełącznicy modułowej (rozsądnie do 6-8) - w przypadku 3 mieszkań na piętro do zastanowienia - 24J do każdej skrzyni agregacyjnej (mniej klatek w jednej skrzyni agregacyjnej)

27 Komponenty sieci pasywnej - agregacja

28 Komponenty sieci pasywnej - agregacja moduły na 12 oraz 24 włókna moduły do wykorzystania jako zakończenie kabli lub pod splittery

29 Splitter w module

30 Komponenty sieci pasywnej - agregacja - Przełącznice modułowe Optine, Elmat, Cellco - Splittery w obudowach metalowych XBEST

31 Komponenty sieci pasywnej - dostęp

36 Granica Abonent - korytarz Gniazdo abonenckie Do skrzyni dostępowej ONU/ONT - gniazdo abonenckie XBEST - patchcord żółóty- Cellco, 2.0mm, długości 10, 13, 16, 19, 22, 25, 28, 31, 34, 37, 40m - patchcord biały Cellco, ez-bend, długości 2, 5, 10, 15, 20m

37 W przypadku pytań: Marcin Kuczera
