1 Migracja w stronę infrastruktury sieci PON Szymon Jaros Solution Manager

2 AGENDA Rozwój sieci FTTH w Europie Porównanie sposobów budowy FTTH MDU Rozwiązanie FTTH VECTOR

3 Rozwój sieci FTTH * źródło FTTH Council Europe Conference 2014

4 Rozwój sieci FTTH Liderami w technologii FTTH są m.in. Litwa, Łotwa, Norwegia i Hiszpania Polska krajem który przebudowuje się obecnie głównie na FTTB * źródło FTTH Council Europe Conference 2014

5 Rozwój sieci FTTH Pozytywne czynniki wpływające na rozwój FTTH w Polsce napływ finansowania ze strony Funduszy Unijnych stopniowa poprawa sytuacji ekonomicznej w Europie ciągły spadek kosztów inwestycji FTTH i niskie koszty utrzymania sieci rozporządzenie MTBiGM z dnia 6 listopada 2012

6 AGENDA Rozwój sieci FTTH w Europie Porównanie sposobów budowy FTTH MDU Rozwiązanie FTTH VECTOR

7 System FTTH w zabudowie brownfield Przykładowy budynek Budynek 5 kondygnacji, 2 klatki, razem 30HP Zakładana penetracja około 30% Infrastruktura ma umożliwić dołączenia kolejnych abonentów Sieć powinna być łatwa w utrzymaniu i serwisowaniu

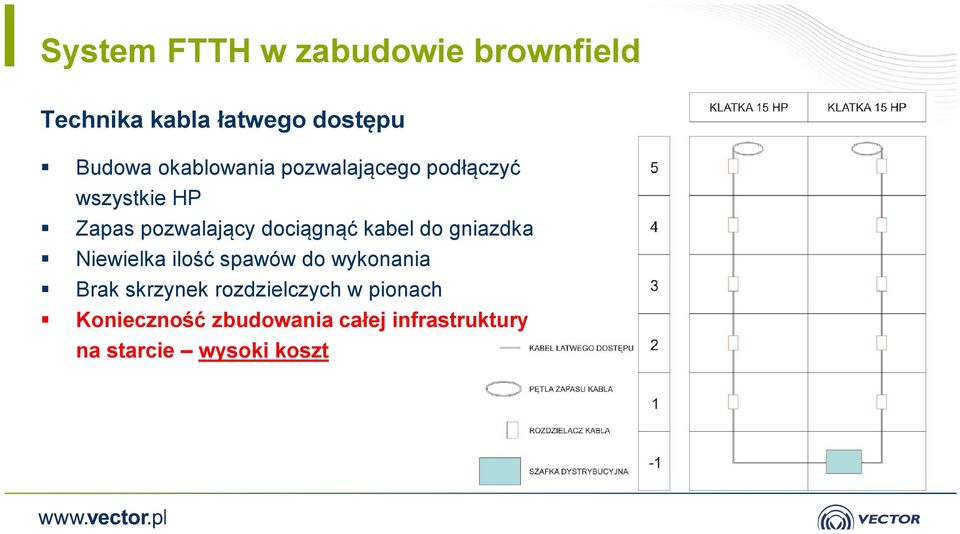

8 System FTTH w zabudowie brownfield Technika kabla łatwego dostępu Budowa okablowania pozwalającego podłączyć wszystkie HP Zapas pozwalający dociągnąć kabel do gniazdka Niewielka ilość spawów do wykonania Brak skrzynek rozdzielczych w pionach Konieczność zbudowania całej infrastruktury na starcie wysoki koszt

9 System FTTH w zabudowie brownfield Technika kabla łatwego dostępu W naszym przykładzie musimy położyć 24j Na budynku wisi bardzo dużo włókna którego nigdy nie wykorzystamy Podłączając abonenta instalator musi być precyzyjny pracuje na gołym włóknie, które łatwo uszkodzić Konieczność każdorazowego spawania u abonenta Długi czas instalacji

10 System FTTH w zabudowie brownfield Technika indywidualnego kabla wewnętrznego Skrzynka dystrybucyjna w piwnicy Abonenci podłączani patchcordami zrzucanymi do piwnicy Na starcie budujemy tylko piony

11 System FTTH w zabudowie brownfield Technika indywidualnego kabla wewnętrznego Skrzynka dystrybucyjna w piwnicy Abonenci podłączani patchcordami zrzucanymi do piwnicy Na starcie budujemy tylko piony Mogą pojawić się problemy przy zaciąganiu patchcordów Problematyczne przy większych budynkach

12 System FTTH w zabudowie brownfield Technika proponowana przez VECTOR Szafka agregująca w piwnicy Mini skrzynki dystrybucyjne na środkowej kondygnacji Na starcie budujemy tylko piony i kładziemy kable fanout łączące skrzynki

13 System FTTH w zabudowie brownfield Technika proponowana przez VECTOR Szafka agregująca w piwnicy Mini skrzynki dystrybucyjne na środkowej kondygnacji Na starcie budujemy tylko piony i kładziemy kable fanout łączące skrzynki Abonenci podłączani patchcordami zaciąganymi do najbliższej skrzynki Patchcordy EZ-Bend kładzione jak skrętka Nie ma problemów z zaciąganiem patchcordów

14 AGENDA Rozwój sieci FTTH w Europie Porównanie sposobów budowy FTTH MDU Rozwiązanie FTTH VECTOR

15 System FTTH VECTOR Szafka Agregująca

16 Części składowe systemu FTTH VECTOR Szafka Agregująca Zwarta wytrzymała konstrukcja Wymiary: 500x429x156 Możliwość zapasowania kabla liniowego oraz fanoutowego Uchwyty do mocowania kabli oraz rozszycia fanoutowego Tacka do spawania kabla liniowego ze splitterami Miejsce na 2 splittery 1:32 Pojemność do 70 abonentów

17 Części składowe systemu FTTH VECTOR Szafka Agregująca

18 Części składowe systemu FTTH VECTOR Szafka Agregująca z przełącznicą Zwarta wytrzymała konstrukcja Grubość 3U Wymiary: 594x516x179 Możliwość zapasowania kabla liniowego oraz fanoutowego Uchwyty do mocowania kabli oraz rozszycia fanoutowego Tacka do spawania kabla liniowego ze splitterami Miejsce na 3 splittery 1:32 Pojemność do 120 abonentów

19 Części składowe systemu FTTH VECTOR

20 Części składowe systemu FTTH VECTOR Mini Szafka Dystrybucyjna

21 Części składowe systemu FTTH VECTOR Mini Szafka Dystrybucyjna Lekka konstrukcja o małych rozmiarach Możliwość zapasowania do 60m kabla abonenckiego Uchwyty do mocowania kabli oraz rozszycia fanoutowego Pole komutacyjne max 12 adapterów SC lub tacka na max 24 spawy

22 Części składowe systemu FTTH VECTOR Patchcord Abonencki EZ-Bend

23 Części składowe systemu FTTH VECTOR Patchcord Abonencki EZ-Bend Elastyczne włókno G.657B3 Bezproblemowy i szybki montaż np. tackerem, można go kłaść jak skrętkę Możliwość montażu gotowego patchcordu bez potrzeby spawania włókna u abonenta Złącza SC 2 przechodzące przez otwór 8mm Dostępny w standardowych długościach Kompatybilne spawanie z włóknem G.652D i G.657

24 System FTTH VECTOR Dwie odmiany zabudowy Dwie odmiany zabudowy Zabudowa istniejąca Nieznana docelowa ilość abonentów Zabudowa deweloperska Obsadzenie sieci 100%

25 Dwie odmiany zabudowy dla systemu FTTH Zabudowa istniejąca Spawanie tylko w Punkcie Agregującym. Niski koszt wprowadzenia instalacji na budynek. Szybkie podłączenie nowych abonentów za pomocą EZ-BEND.

26 Dwie odmiany zabudowy dla systemu FTTH Zabudowa deweloperska Ograniczenie ilości złącz a przy tym tłumienności do minimum. Punkt Dystrybucyjny jako punkt spawania do 24 pigtaili EZ-BEND z Riser Cable Szybkie podłączenie Punktu Agregującego

27 Porównanie systemów Kabel łatwego dostępu 350zł / HP + 40zł koszt spawania skomplikowane podłączenie abonenta długi czas instalacji Kable indywidualne VECTOR 250zł / HP + 50zł patchcord do abonenta bardzo łatwe podłączenie abonenta czas instalacji skrócony do minimum

28 Dziękuje za uwagę
