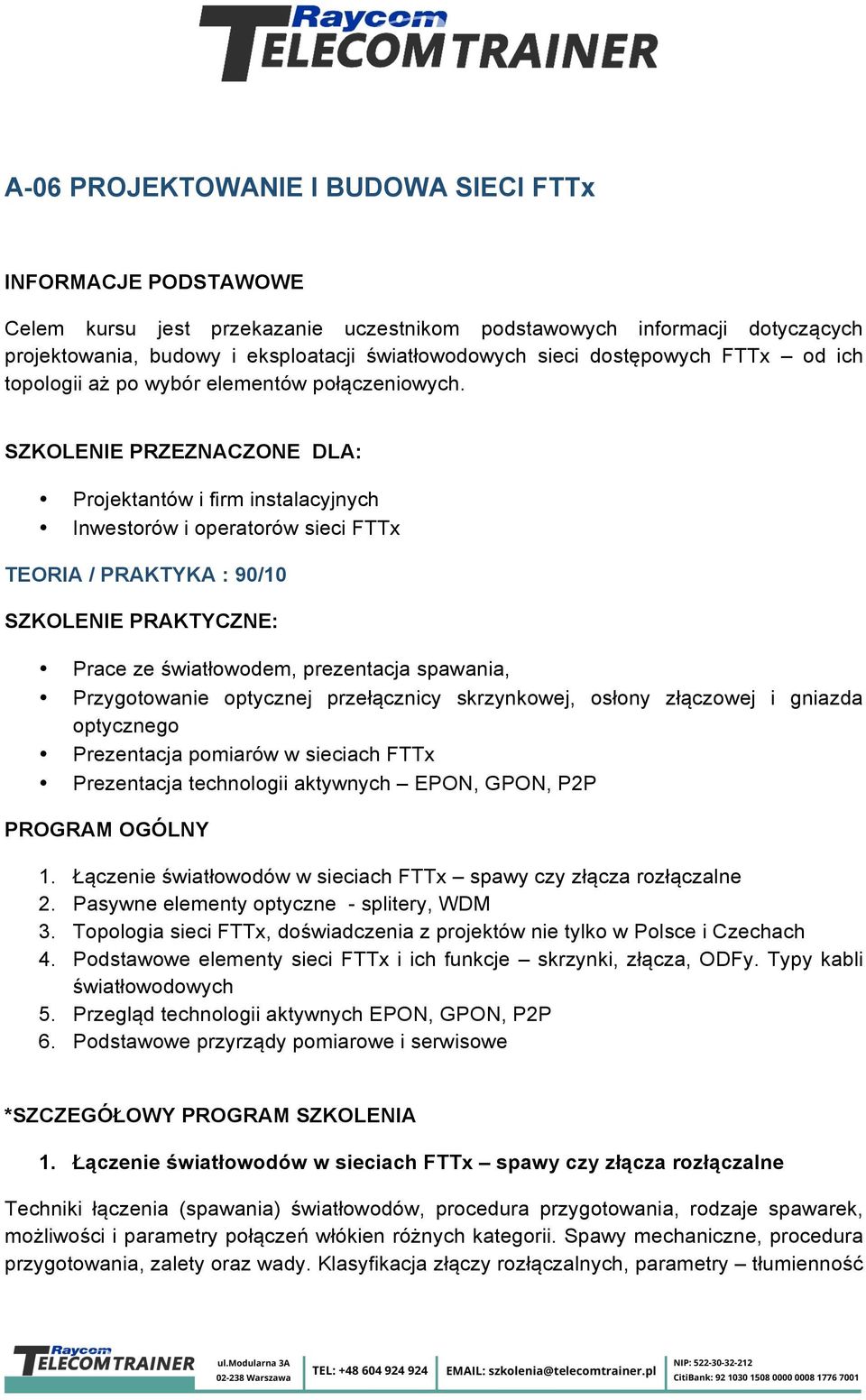

1 A-06 PROJEKTOWANIE I BUDOWA SIECI FTTx INFORMACJE PODSTAWOWE Celem kursu jest przekazanie uczestnikom podstawowych informacji dotyczących projektowania, budowy i eksploatacji światłowodowych sieci dostępowych FTTx od ich topologii aż po wybór elementów połączeniowych. SZKOLENIE PRZEZNACZONE DLA: Projektantów i firm instalacyjnych Inwestorów i operatorów sieci FTTx TEORIA / PRAKTYKA : 90/10 SZKOLENIE PRAKTYCZNE: Prace ze światłowodem, prezentacja spawania, Przygotowanie optycznej przełącznicy skrzynkowej, osłony złączowej i gniazda optycznego Prezentacja pomiarów w sieciach FTTx Prezentacja technologii aktywnych EPON, GPON, P2P PROGRAM OGÓLNY 1. Łączenie światłowodów w sieciach FTTx spawy czy złącza rozłączalne 2. Pasywne elementy optyczne - splitery, WDM 3. Topologia sieci FTTx, doświadczenia z projektów nie tylko w Polsce i Czechach 4. Podstawowe elementy sieci FTTx i ich funkcje skrzynki, złącza, y. Typy kabli światłowodowych 5. Przegląd technologii aktywnych EPON, GPON, P2P 6. Podstawowe przyrządy pomiarowe i serwisowe *SZCZEGÓŁOWY PROGRAM SZKOLENIA 1. Łączenie światłowodów w sieciach FTTx spawy czy złącza rozłączalne Techniki łączenia (spawania) światłowodów, procedura przygotowania, rodzaje spawarek, możliwości i parametry połączeń włókien różnych kategorii. Spawy mechaniczne, procedura przygotowania, zalety oraz wady. Klasyfikacja złączy rozłączalnych, parametry tłumienność

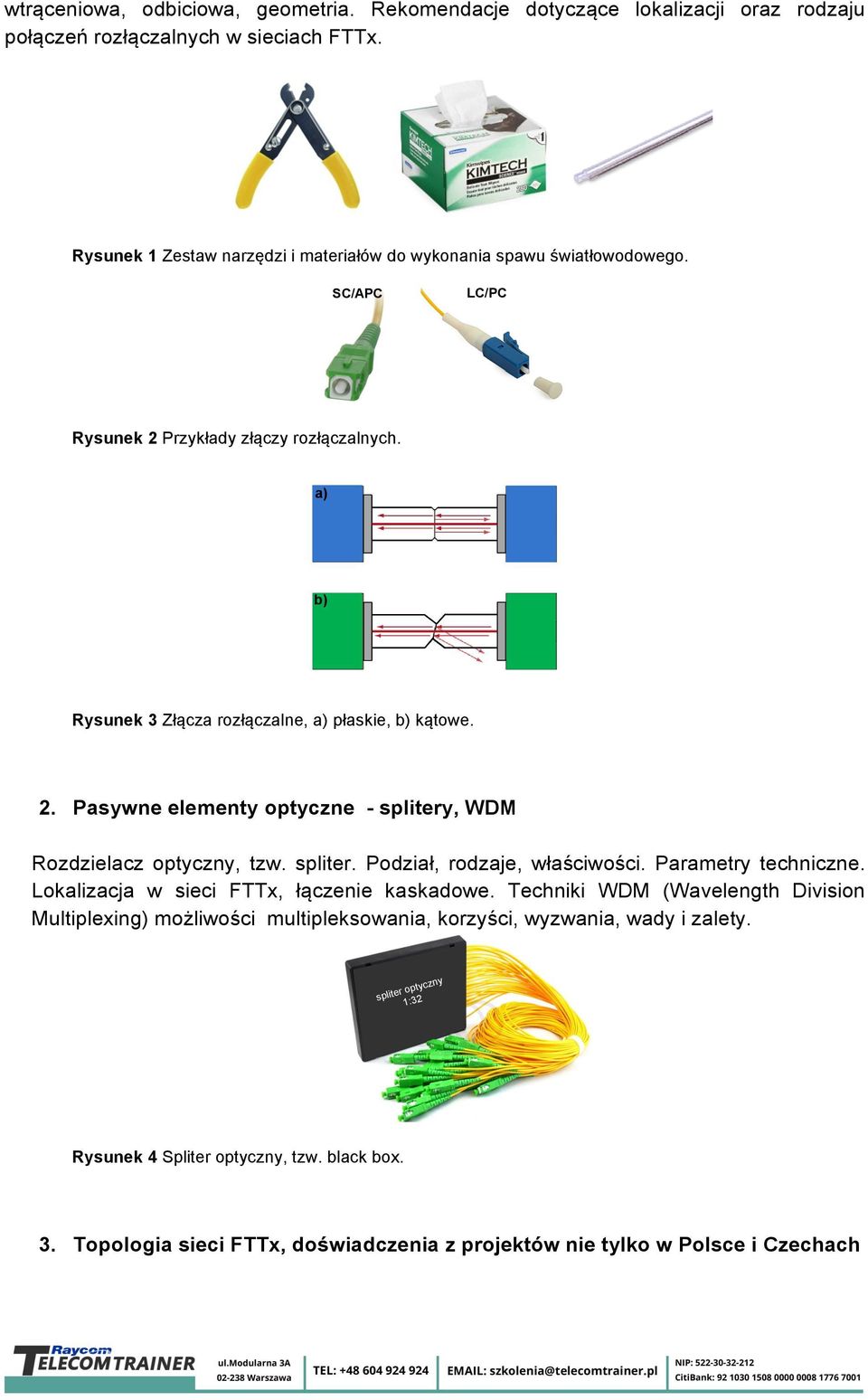

2 wtrąceniowa, odbiciowa, geometria. Rekomendacje dotyczące lokalizacji oraz rodzaju połączeń rozłączalnych w sieciach FTTx. Rysunek 1 Zestaw narzędzi i materiałów do wykonania spawu światłowodowego. SC/APC LC/PC Rysunek 2 Przykłady złączy rozłączalnych. a) b) Rysunek 3 Złącza rozłączalne, a) płaskie, b) kątowe. 2. Pasywne elementy optyczne - splitery, WDM Rozdzielacz optyczny, tzw. spliter. Podział, rodzaje, właściwości. Parametry techniczne. Lokalizacja w sieci FTTx, łączenie kaskadowe. Techniki WDM (Wavelength Division Multiplexing) możliwości multipleksowania, korzyści, wyzwania, wady i zalety. spliter optyczny 1:32 Rysunek 4 Spliter optyczny, tzw. black box. 3. Topologia sieci FTTx, doświadczenia z projektów nie tylko w Polsce i Czechach

3 Podstawowe wytyczne, możliwości i ograniczenia techniczne dotyczące planowania sieci FTTx. Topologia sieci w różnego typu zabudowie miejskiej, rozproszonej. Lokalizacja kluczowych punktów rozpływu włókien i ich wpływ na elastyczność sieci dostępowej. Doświadczenia zebrane na bazie wykonanych projektów analizy technicznoekonomiczne, najważniejsze kwestie związane z planowaniem i budową infrastruktury. OLT spliter optyczny OLT punkt eleastyczności sieci ang. Optical Distribution Frame, światłowodowa szafka dystrybucyjna ang. Optical Line Termination, urządzenie centralowe sieci światłowodowej Rysunek 5 Przykład topologii sieci światłowodowej dla zabudowy wielorodzinnej, technika mikrokanalizacji. OLT Rysunek 6 Przykład topologii sieci światłowodowej dla zabudowy domków jednorodzinnych, technika mikrokanalizacji.

4 OLT Rysunek 7 Przykład topologii sieci światłowodowej napowietrznej dla zabudowy domków jednorodzinnych. 4. Podstawowe elementy sieci FTTx i ich funkcje skrzynki, złącza, y. Typy kabli światłowodowych Prezentacja elementów do budowy sieci FTTx, parametry, funkcjonalność, klasyfikacja oraz metody instalacji: - zasobniki, skrzynki, osłony złączowe jako elementy rozgałęźne w tzw. punktach rozpływu włókien, - przełącznice światłowodowe (ang. Optical Distribution Frame) panelowe, modułowe, montowane w szafach, stojakowe, naścienne, - kable światłowodowe (mikrokable, kanałowe, napowietrzne ADSS - ang. All Dielectric Self Support, przyłączeniowe tzw. drop, nowości z rynku). Rysunek 8 Przykład konstrukcji kabla światłowodowego. Rysunek 9 Przykład konstrukcji kabla łatwego dostępu.

5 Rysunek 10 Przykład systemu mikrokanalizacji. 5. Przegląd technologii aktywnych EPON, GPON, P2P Podstawowe parametry systemów transmisyjnych opartych o sieci światłowodowe: EPON (ang. Ethernet Passive Optical Network), GPON (ang. Gigabit Passive Optical Network), P2P (ang. Point to Point). Standaryzacja ITU (GPON G.984), IEEE xpon (EPON 802.3ah). Porównania funkcjonalności i możliwości klasy tłumienności, zasięg logiczny, parametry optyczne, ograniczenia, itd. Ethernet P2P technologie P2P Przewodowe technologie dostepowe technologie P2MP (PON) Active Ethernet ITU-T xpon WDM-PON GPON (G.984) NGPON1 NGPON2 (G.989) XGPON1 (G.987) XGPON2 IEEE xpon EPON (802.3ah) 10GEPON (802.3av) Rysunek 11 Technologie dostępowe. 6. Podstawowe przyrządy pomiarowe i serwisowe Prezentacja niezbędnych narzędzi wykorzystywanych przy budowie sieci FTTx. Urządzenia pomiarowe, klasyfikacja i parametry. Pomiar zjawisk optycznych na trasie szkoleniowej m.in. tłumienności wtrąceniowej (IL), odbiciowej (ORL). Pomiar przy użyciu OTDR, interpretacja uzyskanych pomiarów.

6 Rysunek 12 Przykład urządzenia pomiarowego OTDR. *Powyższy materiał jedynie w sposób poglądowy, skrócony prezentuje zawartość szkoleń i ma na celu przedstawienie zainteresowanym osobom zakresu merytorycznego.
