Pistolety ręczne Trilogy z kubkiem dolnym do natrysku pneumatycznego i typu LVLP

Transkrypt

1 Pistolety ręczne Trilogy z kubkiem dolnym do natrysku pneumatycznego i typu LVLP Instrukcja obsługi dla użytkownika - Polish - Wydanie 5/2012 Treść niniejszego dokumentu może ulec zmianie bez uprzedzenia. Najnowsza wersja instrukcji obsługi znajduje się na stronie internetowej pod adresem

2 Spis treści Nordson International O 1 Europe O 1 Distributors in Eastern & Southern Europe O 1 Outside Europe O 2 Africa / Middle East O 2 Asia / Australia / Latin America O 2 China O 2 Japan O 2 North America O 2 Bezpieczeństwo 1 Wykwalifikowany personel 1 Przeznaczenie 1 Przepisy i atesty 1 Bezpieczeństwo obsługi 2 Bezpieczeństwo przeciwpożarowe 2 Zagrożenia związane ze stosowaniem rozpuszczalników na bazie chlorowcowanych węglowodorów 3 Postępowanie w razie awarii 3 Utylizacja 3 Opis 4 Dane techniczne 4 DEKLARACJA ZGODNOŚCI 5 Instalacja 6 Obsługa 6 Regulacja powietrza atomizującego 6 Regulacja przepływu materiału 7 Regulacja kształtu strumienia 7 Regulacja głowicy 7 Wskazówki ułatwiające malowanie 7 Czyszczenie 8 Smarowanie 8 Rozwiązywanie problemów 9 Naprawy 10 Wymiana głowicy i dyszy 10 Wymontowanie iglicy 10 Wymontowanie głowicy i dyszy 10 Zmontowanie 10 Wymiana uszczelnienia iglicy 11 Części 11 Opcje 15 Kontakt Firma Nordson Corporation oczekuje na komentarze i pytania związane z oferowanymi produktami. Informacje ogólne o firmie Nordson można znaleźć w witrynie internetowej pod adresem: Znaki towarowe Trilogy, Nordson i logo Nordson są zastrzeżonymi znakami towarowymi Nordson Corporation. Wszystkie pozostałe znaki towarowe należą do ich właścicieli. Uwaga Niniejsza publikacja firmy Nordson Corporation jest chroniona prawami autorskimi. Ochroną prawną objęto w roku Żadna część niniejszego dokumentu nie może być kopiowana, powielana ani tłumaczona bez uprzedniej pisemnej zgody firmy Nordson Corporation. Informacje zawarte w tej publikacji mogą podlegać zmianom bez powiadamiania. - Tłumaczenie z oryginału -

3 Introduction O 1 Europe Nordson International Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Hot Melt Kingdom Industrial Coating Systems Distributors in Eastern & Southern Europe Contact Nordson Phone Fax DED, Germany NI_Q-1112-MX_MINI

4 O 2 Introduction Outside Europe For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Africa / Middle East Contact Nordson Phone Fax DED, Germany Asia / Australia / Latin America Contact Nordson Phone Fax Pacific South Division, USA China Contact Nordson Phone Fax China Japan Contact Nordson Phone Fax Japan North America Canada USA Hot Melt Finishing Nordson UV NI_Q-1112-MX_MINI

5 Pistolety AS i LVLP Trilogy z kubkiem dolnym 1 Pistolety AS i LVLP Trilogy z kubkiem dolnym Bezpieczeństwo Użytkownik musi zapoznać się z poniższymi zasadami bezpiecznej eksploatacji urządzenia i postępować zgodnie z nimi. W dokumentacji urządzeń znajdują się ostrzeżenia, uwagi i zalecenia, dotyczące zarówno sprzętu, jak i wykonywanych czynności. Upewnić się, że kompletna dokumentacja urządzeń, łącznie z niniejszą instrukcją, jest dostępna dla personelu obsługującego i serwisującego. Wykwalifikowany personel Właściciel urządzenia musi zadbać o to, aby urządzenia firmy Nordson były instalowane, obsługiwane i naprawiane wyłącznie przez osoby z odpowiednimi kwalifikacjami. Za osoby takie uważa się pracowników etatowych lub zatrudnionych na umowę, którzy zostali przeszkoleni w zakresie bezpiecznej realizacji powierzonych im zadań. Osoby takie znają odpowiednie zasady bezpieczeństwa i przepisy oraz są fizycznie zdolne do realizacji zleconych czynności. Przeznaczenie Używanie urządzeń firmy Nordson do celów innych niż opisane w dostarczonej dokumentacji może być przyczyną obrażeń ciała lub zniszczenia mienia. Przykłady użycia urządzeń niezgodnie z przeznaczeniem obejmują: stosowanie niezgodnych materiałów; modyfikacje urządzenia bez upoważnienia; usunięcie lub ominięcie zabezpieczeń lub blokad; użycie niewłaściwych lub uszkodzonych części; użycie niezatwierdzonego wyposażenia dodatkowego; używanie urządzeń w warunkach, w których dopuszczalne wartości obciążeń są przekroczone. Przepisy i atesty Trzeba mieć pewność, że wszystkie urządzenia są przystosowane i dopuszczone do pracy w warunkach, jakie panują w miejscu instalacji. Jeżeli instrukcje instalacji, obsługi i serwisowania nie będą przestrzegane, atest urządzenia utraci ważność.

6 2 Pistolety AS i LVLP Trilogy z kubkiem dolnym Bezpieczeństwo obsługi Przestrzeganie poniższych zaleceń pozwoli uniknąć ryzyka obrażeń. Osoby bez odpowiednich kwalifikacji nie mogą obsługiwać ani naprawiać urządzenia. Urządzenie można obsługiwać wyłącznie pod warunkiem że zabezpieczenia, pokrywy i osłony są nienaruszone, a automatyczne blokady działają prawidłowo. Nie omijać ani nie wyłączać żadnych zabezpieczeń. Zachować bezpieczną odległość od ruchomych elementów. Przed regulacją lub serwisowaniem elementów ruchomych odłączyć zasilanie i zaczekać, aż ustanie wszelki ruch elementów urządzenia. Zablokować wyłącznik zasilania, aby wykluczyć możliwość przypadkowego uruchomienia. Uwolnić ciśnienie z instalacji (rozprężyć) przed regulacją lub naprawą podzespołów pracujących pod ciśnieniem hydraulicznym lub pneumatycznym. Odłączyć, zablokować i oznaczyć wyłączniki przed serwisowaniem podzespołów zasilanych napięciem elektrycznym. Zadbać o prawidłowe uziemienie ciała w razie konieczności pracy z pistoletami ręcznymi. Założyć rękawice przewodzące prąd elektryczny lub opaskę uziemiającą podłączoną do uchwytu pistoletu lub do innego uziemionego elementu. Nie można posiadać przy sobie żadnych przedmiotów przewodzących prąd elektryczny, takich jak biżuteria lub narzędzia. W razie odczucia choćby najmniejszych wyładowań elektrycznych trzeba natychmiast wyłączyć wszystkie urządzenia. Nie wolno ponownie ich włączać, dopóki problem nie zostanie rozpoznany i usunięty. Zaopatrzyć się w karty charakterystyk (MSDS) wszystkich stosowanych materiałów. Przestrzegać zaleceń producenta, dotyczących bezpiecznego obchodzenia się z materiałami oraz stosować zalecane środki ochrony osobistej. Upewnić się, że obszar natrysku jest należycie wentylowany. Aby uniknąć ryzyka obrażeń trzeba też pamiętać o mniej oczywistych zagrożeniach w miejscu pracy, których nie można całkowicie wyeliminować, takich jak gorące powierzchnie, ostre krawędzie, obwody elektryczne pod napięciem i ruchome części, których nie można zabudować ani osłonić w inny sposób. Bezpieczeństwo przeciwpożarowe Przestrzeganie poniższych zasad pozwoli uniknąć ryzyka pożaru lub eksplozji. Uziemić wszystkie elektroprzewodzące elementy wyposażenia. Stosować wyłącznie uziemione węże powietrzne i hydrauliczne. Regularnie kontrolować uziemienie urządzeń i malowanych przedmiotów. Rezystancja uziemienia nie może przekraczać jednego megaoma. W razie wystąpienia wyładowań iskrowych lub łukowych trzeba natychmiast wyłączyć urządzenia. Nie wolno ponownie ich włączać, dopóki przyczyna nie zostanie rozpoznana i usunięta. Nie palić tytoniu, nie spawać, nie szlifować ani nie używać otwartego ognia tam, gdzie są składowane lub używane materiały łatwopalne.

7 Pistolety AS i LVLP Trilogy z kubkiem dolnym 3 Nie należy dopuszczać do nagrzania materiałów do temperatur przekraczających wartości zalecane przez producenta. Upewnić się, że urządzenia monitorujące i ograniczające temperaturę działają prawidłowo. Zapewnić odpowiednią wentylację, aby uniknąć niebezpiecznych stężeń substancji lotnych i oparów. Przestrzegać przepisów lokalnych i postępować zgodnie z instrukcjami podanymi w kartach charakterystyki (MSDS). Nie wyłączać układów elektrycznych pod napięciem podczas pracy z materiałami łatwopalnymi. Wcześniej odłączyć zasilanie odłącznikiem, aby uniknąć iskrzenia. Poznać rozmieszczenie wyłączników awaryjnych, zaworów odcinających i gaśnic. W razie pożaru w kabinie proszkowej natychmiast wyłączyć system i wentylację. Czyszczenie, konserwację, testowanie i naprawę urządzeń wykonywać zgodnie z procedurami opisanymi w dokumentacji. Korzystać tylko z oryginalnych części zamiennych. W sprawie informacji o częściach zamiennych i porad kontaktować się z przedstawicielem firmy Nordson. Zagrożenia związane ze stosowaniem rozpuszczalników na bazie chlorowcowanych węglowodorów W instalacjach ciśnieniowych, w których znajdują się elementy wykonane z aluminium, nie można używać chlorowcowanych węglowodorów. Przy zwiększonym ciśnieniu rozpuszczalniki takie reagują z aluminium i mogą eksplodować, prowadząc do urazów i śmierci osób oraz zniszczenia urządzeń. Rozpuszczalniki na bazie chlorowcowanych węglowodorów zawierają jeden z poniższych pierwiastków: Pierwiastek Symbol Przedrostek Fluor F Fluoro Chlor Cl Chloro Brom Br Bromo Jod I Jodo Więcej informacji można znaleźć w karcie charakterystyki (MSDS) rozpuszczalnika lub można je uzyskać od sprzedawcy. W razie konieczności stosowania rozpuszczalników na bazie chlorowcowanych węglowodorów należy od przedstawiciela firmy Nordson uzyskać informacje na temat odpowiedniego wyposażenia. Postępowanie w razie awarii Jeżeli system lub jakikolwiek element wyposażenia nie działa prawidłowo, należy natychmiast wyłączyć zasilanie i wykonać poniższe czynności. Zamknąć hydrauliczne i pneumatyczne zawory odcinające i uwolnić ciśnienie z instalacji. Odłączyć i zablokować zasilanie elektryczne systemu. Ustalić przyczynę awarii i usunąć ją przed ponownym włączeniem systemu. Utylizacja Materiały i wyposażenie zużyte podczas pracy i serwisowania należy usuwać zgodnie z przepisami lokalnymi.

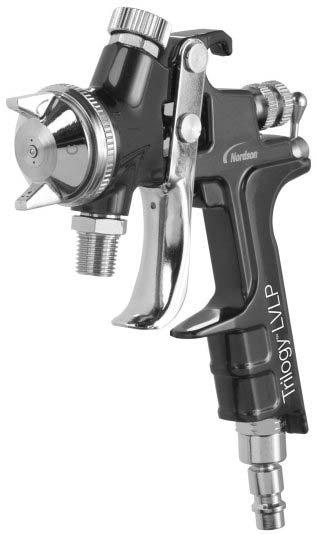

8 4 Pistolety AS i LVLP Trilogy z kubkiem dolnym Opis Pistolety ręczne Trilogy AS (= Air Spray) ze zbiornikiem dolnym do natrysku pneumatycznego i typu LVLP (=Low Volume, Low Pressure) są niskociśnieniowymi pistoletami natryskowymi, służącymi do natryskiwania cieczy przy ciśnieniu powietrza 2,0 2,5 bara (28 35 psi). Pistolety różnią się typem użytej głowicy. Pistolet można przezbroić z modelu pneumatycznego na LVLP (Low Volume, Low Pressure) i odwrotnie poprzez zmianę głowicy. Pistolety tego typu służą do uzyskania drobnej atomizacji i gładkich powłok. Pistolety LVLP natomiast zapewniają dużą wydajność i służą do malowania wstępnego. Pistolety mogą być zasilane farbą z opcjonalnego zbiornika dolnego o pojemności 1000 ml lub z węża za pomocą pompy niskociśnieniowej albo naczynia ciśnieniowego. Zbiornik trzeba zamówić oddzielnie. Dane techniczne Pozycja Masa (bez zbiornika) Maksymalne ciśnienie powietrza Zalecane robocze ciśnienia powietrza Maksymalne ciśnienie materiału Maksymalna temperatura materiału Przepływ materiału Przyłącza cieczy Zużycie powietrza do natrysku Zużycie powietrza LVLP Poziom ciśnienia akustycznego (A) 480 g (1,05 funta) 6,0 barów (85 psi) 2,0 2,5 bara (28 35 psi) 6 barów (85 psi) Wartości Bez rękawic ochronnych: 40 C (104 F) Z rękawicami ochronnymi: 60 C (140 F) 260 g/min przy parametrach: Wielkość dyszy: 1,4 mm Ciśnienie powietrza: 2,5 bara (35 psi) Lepkość: 18 s w kubku wypływowym DIN 4 mm przy 20 C (68 F) 3/8 NPSM l/min l/min 2 bary (28 psi): 76 db(a) (A) Pomiar poziomu ciśnienia akustycznego zgodnie z Third regulation to apparatus safety law DIN part 1/04.84.

9 Pistolety AS i LVLP Trilogy z kubkiem dolnym 5 CE DEKLARACJA ZGODNOŚCI według wytycznych WE dla maszyn Nordson Corporation, Westlake, Ohio, USA, deklaruje z pełną odpowiedzialnością, że produkt: Ręczne pistolety natryskowe Trilogy Modele: AAA, AAA LT, GP, AC, AS i LVLP z zasilaniem grawitacyjnym, AS oraz LVLP z kubkiem dolnym są zgodne z odpowiednimi przepisami Dyrektywy Maszynowej WE (2006/42/EC) oraz z jej zmianami w tym okresie czasu. Są zgodne z pozostałymi odnośnymi przepisami WE, dotyczącymi maszyn oraz z ich zmianami w tym okresie czasu. Dyrektywa 94/9/WE Urządzenia w przestrzeniach zagrożonych wybuchem. Stosować w strefie 1; urządzenie kategorii 2. Zastosowano następujące normy zharmonizowane (lub ich części): DIN EN ISO 12100: 2011: Bezpieczeństwo maszyn EN 349 Minimalne odstępy zapobiegające zgnieceniu części ciała człowieka DIN EN ISO 3741 Wyznaczanie poziomów mocy akustycznej ISO 7731 Przepisy związane z zabezpieczeniem przed hałasem DIN EN 1953, Urządzenia do rozpylania i natryskiwania materiałów powłokowych wymagania bezpieczeństwa DIN EN Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Zastosowano także następujące normy techniczne i specyfikacje: EN 614 Ergonomiczne zasady projektowania Justin Hall 1 marca 2012 Engineering Manager, Industrial Coating Systems Autoryzowany przedstawiciel Nordson w UE Kontakt: Kierownik ds. eksploatacji (Operations Manager) Industrial Coating Systems Nordson Deutschland GmbH Heinrich Hertz Straße D Erkrath

10 6 Pistolety AS i LVLP Trilogy z kubkiem dolnym Instalacja Zapoznać się z rysunkiem 1. Przyłącze powietrza: podłączyć wąż pneumatyczny do złącza (5). Doprowadzane sprężone powietrze musi być czyste i suche. Zastosować odpowiedni filtr i regulator. Złącze kubka dolnego / węża: złącze z gwintem 3/8 cala (NPSM). Płukanie: przed użyciem pistoletu do malowania trzeba go przepłukać, aby usunąć pozostałości oleju i zanieczyszczenia po produkcji. 1. Zapewnić dostęp do rozpuszczalnika lub wodnego płynu czyszczącego zgodnego z używaną farbą. 2. Dotknąć pistoletem ścianki uziemionego pojemnika na odpady i prowadzić natrysk do tego pojemnika przez 1 2 minuty. Obsługa OSTRZEŻENIE: Czynności opisane poniżej mogą wykonywać jedynie osoby posiadające odpowiednie kwalifikacje. Przestrzegać zasad bezpiecznej eksploatacji opisanych w tej instrukcji i w innych dokumentach a 2 1. Złącze kubka dolnego / węża (3/8 cala) 2. Regulator przepływu materiału 2a. Nakrętka blokująca 3 3. Regulator przepływu powietrza 4. Regulator kształtu strumienia 5. Szybkozłącze węża pneumatycznego 5 Rysunek 1 Części pistoletu Trilogy do natrysku pneumatycznego i typu LVLP Regulacja powietrza atomizującego Zapoznać się z rysunkiem 1. Do regulacji przepływu powietrza atomizującego służy regulator (3) Obrócić w prawo, aby zwiększyć przepływ. Obrócić w lewo, aby zmniejszyć przepływ.

11 Pistolety AS i LVLP Trilogy z kubkiem dolnym 7 Regulacja przepływu materiału Zapoznać się z rysunkiem 1. Do regulacji przepływu materiału służy regulator (2). Przed regulacją należy poluzować nakrętkę blokującą (2a). Obrócić w prawo, aby zmniejszyć przepływ materiału Obrócić w lewo, aby zwiększyć przepływ materiału Regulacja kształtu strumienia Zapoznać się z rysunkiem 1. Do regulacji kształtu strumienia farby służy regulator (4). Obrócić regulator w prawo, aby uzyskać strumień kolisty. Obrócić regulator w lewo, aby uzyskać strumień płaski. Regulacja głowicy Zapoznać się z rysunkiem 2. Ustawienie strumienia farby można regulować położeniem głowicy i dyszy. 1. Poluzować pierścień mocujący głowicy. 2. Obrócić głowicę w żądane położenie, przytrzymać i dokręcić pierścień mocujący. Wskazówki ułatwiające malowanie Zapoznać się z rysunkiem 2. Poniższe wskazówki ułatwią uzyskanie powłok wysokiej jakości: Pistolet należy ustawić pod kątem prostym do malowanej powierzchni. Inne kąty ustawienia pistoletu powodują nakładanie powłok o nierównej grubości. Do przesuwania pistoletu w płaszczyźnie równoległej do podłoża używać ramienia, a nie dłoni. Nie machać pistoletem w lewo i prawo. Ruch pistoletem należy rozpocząć przed naciśnięciem spustu. Poruszać pistoletem z jednakową prędkością. Takie postępowanie zapewni nakładanie równych, zachodzących na siebie płaszczyzn bez pogrubiania powłoki w chwili naciśnięcia spustu. Zwolnić spust przed zatrzymaniem ruchu pistoletu. Podczas przerw w produkcji zanurzyć pistolet w rozpuszczalniku lub w wodnym płynie czyszczącym, aby zapobiec wysychaniu materiału na dyszy.

12 8 Pistolety AS i LVLP Trilogy z kubkiem dolnym cm (10 12 cali) równo równo równo 90 DOBRZE cienka gruba cienka Kształt strumienia a położenie głowicy ŹLE Rysunek 2 Działanie pistoletu natryskowego Czyszczenie 1. Przepłukać pistolet zgodnie z procedurą opisaną na stronie Uwolnić ciśnienie pneumatyczne. 3. Zdjąć głowicę i oczyścić dyszę dostarczoną szczoteczką i rozpuszczalnikiem lub wodnym płynem czyszczącym zgodnym z używaną farbą. UWAGA: Do czyszczenia otworu dyszy można używać wyłącznie narzędzi o odpowiednich rozmiarach. W sprawach związanych z zestawami do czyszczenia dysz należy kontaktować się z lokalnymi przedstawicielami Nordson. Smarowanie Zapoznać się z rysunkiem 3. Przetyczkę spustu (18), zawór iglicowy (12B) i iglicę dyszy (6) należy codziennie smarować olejem bezsilikonowym.

13 Pistolety AS i LVLP Trilogy z kubkiem dolnym 9 Rozwiązywanie problemów OSTRZEŻENIE: Czynności opisane poniżej mogą wykonywać jedynie osoby posiadające odpowiednie kwalifikacje. Przestrzegać zasad bezpiecznej eksploatacji opisanych w tej instrukcji i w innych dokumentach. Przedstawione procedury rozwiązywania problemów dotyczą tylko najczęściej spotykanych usterek. Jeżeli problemu nie można rozwiązać w opisany tu sposób, należy skontaktować się z przedstawicielem firmy Nordson. Części pokazano na rysunku 3. Problem Możliwa przyczyna Czynności naprawcze 1. Nieregularny strumień farby 2. Wycieki farby spod uszczelnienia dławnicowego iglicy Głowica za słabo dokręcona lub zanieczyszczona Nieprawidłowo zamontowana dysza Dysza za słabo dokręcona Dysza pęknięta w pobliżu otworu Uszczelnienie za słabo skręcone Zużyta uszczelka iglicy 3. Farba kapie z dyszy Dysza poluzowana, pęknięta lub zużyta 4. Wycieki powietrza z pistoletu 5. Wycieki powietrza spod śruby regulatora kształtu strumienia Za mocno dokręcone uszczelnienie dławnicowe Słaba sprężyna dociskająca iglicę Zużyty zawór pneumatyczny Zużyta śruba Sprawdzić głowicę (1) i oczyścić w razie potrzeby. Sprawdzić dyszę (2). Dokręcić dyszę. Wymienić dyszę. Nieznacznie dokręcić uszczelnienie (5). Wymienić uszczelnienie (4). Dokręcić dyszę. Wymienić, jeżeli jest uszkodzona lub zużyta. Wyregulować uszczelnienie (5), aby iglica poruszała się w nim swobodnie w całym zakresie ruchu. Wymienić sprężynę (7). Wymienić zawór (12a). Wymienić śrubę regulatora (16).

14 10 Pistolety AS i LVLP Trilogy z kubkiem dolnym Naprawy OSTRZEŻENIE: Czynności opisane poniżej mogą wykonywać jedynie osoby posiadające odpowiednie kwalifikacje. Przestrzegać zasad bezpiecznej eksploatacji opisanych w tej instrukcji i w innych dokumentach. Numeracja we wszystkich procedurach odnosi się do rysunku 3a. Wymiana głowicy i dyszy Głowica (1), dysza (2), uszczelka (3) i iglica (6) mogą być wymieniane niezależnie lub jednocześnie przy użyciu zestawu z dyszą. Wymontowanie iglicy 1. Poluzować nakrętkę blokującą (8) regulatora przepływu materiału. 2. Odkręcić śrubę (9). 3. Wyjąć sprężynę dociskającą iglicę (7). 4. Pociągnąć spust (21), aby wypchnąć iglicę. 5. Wyciągnąć iglicę (6) z pistoletu. Wymontowanie głowicy i dyszy 1. Odkręcić głowicę (1). 2. Odkręcić dyszę (2) kluczem płaskim 14 mm. 3. Sprawdzić stan uszczelki (3) i wymienić, jeżeli jest uszkodzona. Zmontowanie 1. Zamontować uszczelkę (3) na dyszy, następnie wkręcić dyszę (2) do pistoletu i mocno dokręcić. 2. Nakręcić głowicę (1) na dyszę i mocno dokręcić. 3. Włożyć iglicę (6) do pistoletu. 4. Zamontować sprężynę (7) na iglicy, chowając ją całkowicie do pistoletu. 5. Wkręcić śrubę (9) i nakrętkę blokującą (8). 6. Przed eksploatacją pistoletu wyregulować przepływ materiału i dokręcić nakrętkę blokującą (8).

15 Pistolety AS i LVLP Trilogy z kubkiem dolnym 11 Wymiana uszczelnienia iglicy 1. Wymontować iglicę (6) zgodnie z procedurą opisaną w rozdziale Wymiana iglicy. 2. Usunąć dwa pierścienie osadcze (20) z przetyczki ośki i zaworu (18, 19), a następnie wyjąć obie przetyczki i spust (21). 3. Poluzować uszczelnienie iglicy (5). 4. Wyjąć uszczelnienie iglicy (4) i włożyć nowe. 5. Wkręcić uszczelnienie dławnicowe (5) do korpusu pistoletu. Nie dokręcać. 6. Zamontować w korpusie iglicę (6) i nieznacznie dokręcić uszczelnienie dławnicowe. Iglica musi dać poruszyć się ręką i nie może przy tym wyciekać ciecz przez uszczelnienie. 7. Zamontować spust i sprężynę, śrubę regulatora przepływu materiału i nakrętkę blokującą zgodnie z wcześniejszym opisem. Przed eksploatacją pistoletu wyregulować przepływ materiału. Części W celu zamówienia części należy skontaktować się z Centrum Obsługi Klienta firmy Nordson pod numerem telefonu (800) lub z lokalnym przedstawicielem firmy Nordson. Klienci spoza terenu USA: zapoznać się z wykazem lokalizacji na stronie Zapoznać się z ilustracjami części i z ich wykazami na następnych stronach.

16 Î 12 16b 16 16a 13 12B 12A Rysunek 3 Części pistoletu Trilogy z kubkiem dolnym do natrysku pneumatycznego i typu LVLP 10 10A 12 Pistolety AS i LVLP Trilogy z kubkiem dolnym

17 Numer Nr kat. Opis Liczba szt. Uwaga Gun, manual, NES, Trilogy AS Gun, manual, NES, Trilogy AS, metric Gun, manual, NES, Trilogy LVLP Gun, manual, NES, Trilogy LVLP, metric Air cap, mm, AS G, Trilogy NES 1 A Air cap, mm, LVLP, Trilogy NES 1 A Nozzle, 1.0 mm, AS, Trilogy NES 1 A Seal 1 B, C Seal, needle 1 B, C Packing gland, needle 1 C Needle, 1.0 mm, AS G, Trilogy NES 1 A Spring, pressure 1 C Nut, lock, needle tension, AS, Trilogy NES Screw, retaining, AS, Trilogy NES Regulator, air, AS, Trilogy NES 1 10A O-ring, 8.5 x 2 1 B, C Spring, pressure 1 C Pin, valve, trigger air, Trilogy NES 1 12A Valve, air 1 B, C 12B Pin, air valve 1 C Seal, air valve, AS, Trilogy NES Screw, retaining, AS, Trilogy NES Connector, pot, AS, Trilogy NES Regulator, fan, AS, Trilogy NES 1 Ciąg dalszy na następnej stronie Pistolety AS i LVLP Trilogy z kubkiem dolnym 13

18 Numer Nr kat. Opis Liczba szt. 16A Ring, retaining, external, 5 mm dia, DIN UWAGA Uwaga 16B Seal 1 B, C Coupling, air, QC, swivel, US, Trilogy NES 1 A, D Coupling, air, QC, swivel, EU, Trilogy NES 1 A, E Coupling, air, QC, swivel, Asia, Trilogy NES F Axle, trigger 1 C Pin, driver, trigger 1 C Ring, retaining, external, 5 mm dia., DIN Trigger, AS, Trilogy NES 1 NS Pot, suction, 1000 ml, Trilogy NES 1 A A: Dostępne też w innych rozmiarach i typach. Zapoznać się z listą Opcje. B: Znajduje się w zestawie uszczelnienia do Trilogy NES AS (AS i LVLP). C: Znajduje się w zestawie naprawczym do Trilogy NES AS (AS i LVLP). D: Używany w pistoletach i E: Używany w pistoletach metrycznych i F: Opcja, nie jest dostarczane z pistoletami. Trzeba zamawiać oddzielnie. 14 Pistolety AS i LVLP Trilogy z kubkiem dolnym

19 Opcje Nr kat. Opis Uwaga Dysze pistolety do natrysku pneumatycznego i LVLP Dysza 1,0 mm do Trilogy NES AS Dysza 1,5 mm do Trilogy NES AS Dysza 1,8 mm do Trilogy NES AS Dysza 2,0 mm do Trilogy NES AS Głowice do pistoletów do natrysku pneumatycznego Głowica 0,5 1,2 mm do Trilogy NES AS Głowica 1,3 1,6 mm do Trilogy NES AS Głowica 1,8 2,5 mm do Trilogy NES AS Głowica 0,5 1,2 mm do Trilogy NES AS Głowica 1,3 1,6 mm do Trilogy NES AS Głowica 1,8 2,5 mm do Trilogy NES AS Głowice do pistoletów LVLP Głowica 0,5 1,2 mm do Trilogy NES AS LVLP Głowica 1,3 1,6 mm do Trilogy NES AS LVLP Głowica 1,8 2,5 mm do Trilogy NES AS LVLP Iglice Iglica 1,0 mm do Trilogy NES AS Iglica 1,5 mm do Trilogy NES AS Iglica 1,8 mm do Trilogy NES AS Iglica 2,0 mm do Trilogy NES AS Ciąg dalszy na następnej stronie Pistolety AS i LVLP Trilogy z kubkiem dolnym 15

20 Nr kat. Opis Uwaga Zestaw dysz pistolet do natrysku pneumatycznego (obejmuje głowicę (1), dyszę (2), uszczelkę (3) i iglicę (6)) Zestaw z dyszą 1,0 mm do Trilogy NES AS Zestaw z dyszą 1,5 mm do Trilogy NES AS Zestaw z dyszą 1,8 mm do Trilogy NES AS Zestaw z dyszą 2,0 mm do Trilogy NES AS Zestaw z dyszą okrągłą 1,0 mm do Trilogy NES AS Zestaw z dyszą okrągłą 1,5 mm do Trilogy NES AS Zestaw z dyszą okrągłą 1,8 mm do Trilogy NES AS Zestaw z dyszą okrągłą 2,0 mm do Trilogy NES AS Zestaw dysz pistolet LVLP (obejmuje głowicę (1), dyszę (2), uszczelkę (3) i iglicę (6)) Zestaw z dyszą 1,0 mm do Trilogy NES AS LVLP Zestaw z dyszą 1,5 mm do Trilogy NES AS LVLP Zestaw z dyszą 1,8 mm do Trilogy NES AS LVLP Zestaw z dyszą 2,0 mm do Trilogy NES AS LVLP Pozostałe opcje Kubek dolny 1000 ml do Trilogy NES Złączka pneumatyczna uchylna QC do Trilogy NES, Azja 16 Pistolety AS i LVLP Trilogy z kubkiem dolnym

21 Pistolety AS i LVLP Trilogy z kubkiem dolnym 17 UWAGI

22 18 Pistolety AS i LVLP Trilogy z kubkiem dolnym Nordson Corporation 555 Jackson Street Amherst, Ohio 44001
