1 INSTRUKCJA OKUWANIA DREWNO / PCV -Z comfort Okucia do drzwi uchylno-przesuwnych konstrukcje PCV i drewniane z luzem okuciowym mm. Window systems Door systems Comfort systems

2

3 Spis treści Inhalt 1 OGÓLNE UWAGI Wprowadzenie Grupa docelowa niniejszej dokumentacji Użytkowanie zgodne z przeznaczeniem Zastosowanie niezgodne z przeznaczeniem Wskazówki bezpieczeństwa Wytyczne Stowarzyszenia do spraw jakości zamków i okuć Wymiary Przegląd schematów Kolejność otwierania Format etykiety WYTYCZNE DOTYCZĄCE OBRÓBKI Zakresy stosowania Skróty ZESTAWIENIE ELEMENTÓW OKUCIA Standardowe elementy okuć schemat A Lista elementów okuć - schemat A i C ZESTAWIENIE ELEMENTÓW OKUĆ OB WIEDNIOWYCH Okucia obwiedniowe - schemat A Lista elementów okuć - schemat Okucia obwiedniowe - schemat C, wariant Lista elementów okuć - schemat C wariant Okucia obwiedniowe - schemat C, wariant 2a Lista elementów okuć - schemat C, wariant 2a Okucia obwiedniowe - schemat C, wariant 2b Lista elementów okuć - schemat C, wariant 2b Elementy okucia obwiedniowego z zestawem zasuwnicy Lista elementów okuć z zestawem zasuwnicy Ilustracja montażu RC2 okucia obwiedniowe Schemat A Lista elementów RC2 okucia obwiedniowe Schemat A MONTAŻ ELEMENTÓW OKUĆ Montaż szyny jezdnej i prowadzącej Montaż wózków jezdnych Montaż wózków jezdnych M Montaż pręta łączącego Montaż wspornika L Montaż osłony wózków jezdnych PRZEKROJE PROFILI Przekrój pionowy, góra Przekrój pionowy, dół PRZYGOTOWANIE SKRZYDŁA PRZESUW NEGO ROZMIESZCZENIE ELEMENTÓW RA MOWYCH MONTAŻ OKUCIA OBWIEDNIOWEGO ELEMENTY DODATKOWE Zakładanie skrzydła przesuwnego Zakładanie skrzydła przesuwnego Klinowanie wózka jezdnego M Zdejmowanie skrzydła przesuwnego Montaż wózków jezdnych Demontaż wózków jezdnych Umieszczenie najazdu Montaż buforu USTAWIENIA I REGULACJA Regulacja wysokości wózków jezdnych Regulacja nachylenia wózka jezdnego SZABLONY ZABEZPIECZENIE PRZED WŁAMANIEM RC2 H48.-HKS002PL /44

4 200-Z comfort Ogólne uwagi 1 Ogólne uwagi 1.1 Wprowadzenie Niniejsza instrukcja obowiązuje dla profili drewnianych i PCV. Sposób montażu okuć na profilach PCV, przedstawiony w kolejnych etapach, dotyczy w jednakowym stopniu profili drewnianych. 1.2 Grupa docelowa niniejszej dokumentacji Instrukcja montażu skierowana jest wyłącznie do wykwalifikowanych montażystów. Wszystkie prace opisane w niniejszej instrukcji mogą być wykonywane jedynie przez doświadczonych fachowców, którzy dysponują odpowiednią wiedzą w zakresie montażu, uruchomienia i konserwacji okuć. Nie należy przeprowadzać prac na własną rękę, gdyż właściwy i bezpieczny montaż okuć, bez wiedzy technicznej, nie jest możliwy. Należy zachować niniejszą instrukcję okuwania. 1.3 Użytkowanie zgodne z przeznaczeniem Okucia 200-Z comfort są przeznaczone do stosowania w oknach i drzwiach balkonowych wykonanych z profili PCV i drewnianych. Dopuszczalny ciężar skrzydła wynosi max. 200 kg. Okucia 200-Z comfort przeznaczone są do okien montowanych w budynkach stacjonarnych. Okucia 200-Z comfort umożliwiają poziome otwieranie i zamykanie okien i drzwi balkonowych wykonanych z profili dedykowanych do systemu. Konstrukcje uchylno-przesuwne muszą być zainstalowane prostopadle i w żadnym wypadku nie mogą być pochylone. 1.4 Zastosowanie niezgodne z przeznaczeniem Opisane w tej instrukcji elementy stalowe są galwanicznie ocynkowane i dodatkowo poddane specjalnemu procesowi uszlachetniającemu. Okucia nie mogą być stosowane: w pomieszczeniach o dużej wilgotności powietrza w miejscu gdzie powietrze zawiera agresywne związki powodujące korozję na obszarach o dużym zasoleniu W przypadku wątpliwości prosimy o kontakt z doradcą technicznym SIEGENIA 1.5 Wskazówki bezpieczeństwa Przynajmniej raz w roku należy dokonać przeglądu działania okuć 200-Z comfort. Patrz instrukcja konserwacji. Dla okuć 200-Z comfort należy uwzględniać wytyczne producenta profili, w szczególności w zakresie możliwych ograniczeń dotyczących wymiarów skrzydeł oraz ich ciężaru. Należy przestrzegać wszelkich zasad i wytycznych dotyczących prawidłowej obróbki i montażu. Wartości dot. prędkości i momentów obrotowych dla danych śrub i wkrętów są wiążące. Kompletne okucie musi zawierać wyłącznie elementy dostarczone przez SIEGENIA. W przeciwnym razie może dojść do uszkodzeń, za które producent nie ponosi odpowiedzialności gwarancyjnej. Należy uwzględnić szczególne aspekty bezpieczeństwa (np. gdy okna montowane są w szkołach, przedszkola, hotelach, etc.) zaleca się zainstalowanie klamek z kluczykiem albo zastosowanie PS 200 comfort. Wszystkie elementy okucia należy montować zgodnie z instrukcjami opisanymi na stronach "Montaż elementów okucia " oraz "Ustawienia i regulacja". Powierzchnia profili może być poddawana obróbce jedynie przed montażem okuć 200-Z comfort. Obróbki wykonane w późniejszym okresie mogą być przyczyną wadliwego funkcjonowania okuć. W takim przypadku producent nie przejmuje odpowiedzialności gwarancyjnej. Należy stosować odpowiednią kombinację podkładek dystansowych/klocków nośnych i elementów mocujących. Nie należy stosować kwaśnych środków uszczelniających, gdyż może to prowadzić do korozji okuć. 4/ H48.-HKS002PL

5 200-Z comfort Ogólne uwagi Nie należy stosować smarów ani środków czyszczących zawierających kwasy w obrębie szyny prowadzącej / ślizgów. Należy zabezpieczyć tor szyny jezdnej i wszystkie rowki przed zabrudzeniem (w szczególności betonem i tynkiem). Należy unikać poddawania okuć bezpośredniemu działaniu wody i środków czyszczących. Zalecamy czyszczenie powierzchni łagodnym detergentem o naturalnym ph rozcieńczonym w ciepłej wodzie. W ten sposób większość zanieczyszczeń powinna zostać usunięta. Po każdym czyszczeniu powierzchni należy przemyć ją czystą wodą. 1.6 Wytyczne Stowarzyszenia do spraw jakości zamków i okuć. Wszystkie informacje na temat prawidłowego użytkowania i konserwacji zawarte są w wytycznych opracowanych przez Stowarzyszenie do spraw jakości zamków i okuć. W odniesieniu do naszych produktów uznajemy postanowienia tych wytycznych za wiążące. Pomoc i wsparcie Dalsze informacje dotyczące regulacji i możliwości stosowania okuć znajdą Państwo pod poniższym kodem QR. Naklejkę z kodem QR można odnaleźć również na elementach systemu. A dokładniej po wewnętrznej stronie osłony wózków jezdnych. 1.7 Wymiary Wszystkie podane wymiary są wartościami nominalnymi z uwzględnieniem ogólnych tolerancji. Wszystkie wartości nominalne podane są w mm. Aktualne wytyczne w różnych wersjach językowych dostępne na: h p:// VHBH Okucia do okien i drzwi balkonowych Wytyczne/ wskazówki dotyczące produktu i odpowiedzialności VHBE Okucia do okien i drzwi balkonowych Wytyczne/ wskazówki dla użytkownika końcowego H48.-HKS002PL /44

6 Operating instructions 200-Z PLUS Flügel kippen zwangsgesteuert nicht heraus ziehen! 1 Langsam in Kippstellung schalten Flügel schließen zwangsgesteuert nicht drücken! 3 In Verschlussstellung schalten H47.BA-004DE Kippstellung Verschlussstellung Verletzungsgefahr bei Funktionsstörung! Das Schiebeelement nicht weiter betätigen, sondern sichern und umgehend von Ihrem Fensterfachbetrieb instandsetzen lassen. ACHTUNG Aussperrgefahr! Wird das Schiebeelement mit waagerecht stehendem Hebel von außen zugeschoben, kann das Schiebeelement unten einrasten. Es lässt sich dann von außen nicht mehr öffnen! Flügel aufschieben 1 In Schiebestellung schalten Flügel schwingt heraus Flügel schließen 4 Achtung! Nur zum Flügel schließen, Hebel in waagerechte Position drehen! 2 Flügel unten heraus ziehen 5 Flügel zuschieben und Flügel unten einrasten lassen 6 3 Flügel langsam aufschieben zwangsgesteuert nicht drücken! Langsam in Verschlussstellung schalten 200-Z comfort Ogólne uwagi 1.8 Przegląd schematów Schemat A lub drzwi lewe drzwi prawe Schemat A 1 skrzydło przesuwne/1 skrzydło stałe* Schemat G 1.10 Format etykiety Aby uniknąć konsekwencji związanych z nieprawidłową obsługą skrzydła, należy umieścić naklejkę (kierunek otwierania prawy lub lewy) w dobrze widocznym miejscu. Etykieta znajduje się w kartonie rozwórki uchyłu Verschlußstellung Locked position position fermée 200-Z PLUS Kippstellung Tilt position position pivotante Verschlußstellung Locked position position fermée 200-Z PLUS Kippstellung Tilt position position pivotante Bedienungsanleitung 200-Z PLUS Parallel-Schiebe-Kipp-Beschlag mit Zwangssteuerung Einhandbedienung Schemat G 1 skrzydło przesuwne/2 skrzydła stałe* Schiebestellung (Schließen) Sliding position (close) position coulissante Schiebestellung (fermée) (Öffnen) Sliding position (open) position coulissante (overt) Schiebestellung (Schließen) Sliding position (close) position coulissante Schiebestellung (fermée) (Öffnen) Sliding position (open) position coulissante (overt) ! Schemat C H47.UES Schemat C 2 skrzydła przesuwne/2 skrzydła stałe* Schemat K Schemat K 2 skrzydła przesuwne/1 skrzydło stałe* * Zamiast skrzydła stałego możliwe jest zastosowanie skrzydła rozwiernego. Skrzydło rozwierne tylko z rozetą wewnętrzną i zdejmowaną klamką (patrz "Przegląd klamek"). Abb. 2: Etykiety 200-Z Comfort UWAGA: Aby uniknąć błędów obsługi należy odpowiednio oznakować skrzydło czynne i bierne. Skrzydła jezdne należy obsługiwać wyłącznie w kolejności podanej niżej! otwieranie: najpierw skrzydło czynne 1. potem skrzydło bierne 2. zamykanie: najpierw skrzydło bierne 2. potem skrzydło czynne Kolejność otwierania zamykanie uchył Abb. 1: Kolejność otwierania 200-Z comfort 6/ H48.-HKS002PL

7 200-Z comfort Wytyczne dotyczące obróbki 2 Wytyczne dotyczące obróbki 2.1 Zakresy stosowania Schemat wykonania A C Szerokość skrzydła we wrębie (FFB) skrzydło jezdne Wysokość skrzydła we wrębie (FFH) skrzydło jezdne W zależności od systemu profilii skrzydła Szerokość zewnętrzna ramy (RAB) okiennego, przy schemacie A max Odsunięcie skrzydła 125 Ciężar skrzydła 2 wózki jezdne max. 160 kg 4 wózki jezdne max. 200 kg Stosunek wysokości skrzydła (FH) / do szerokości skrzydła (FB) nie może przekraczać < 2,5 : 1 SIEGENIA-rysunki konstrukcyjne dla danego systemu profili PCV: 200-Z comfort Schemat A Schemat C Schemat G Schemat K Nie może przekroczyć górnych wartości zakresów stosowania. W przypadku okuć 200-Z comfort należy przestrzegać wytycznych producenta profilu lub właściciela systemu, w szczególności w zakresie ograniczeń dotyczących rozmiaru i wagi skrzydeł oraz gęstości zaryglowania. O ile istnieją szczególne wymagania produkcyjne lub wytyczne do obróbki, nalezy to wyraźnie zaznaczyć. Więcej szczegółów, patrz rysunek konstrukcyjny danego systemu profili. Nieodpowiednio zamocowane śruby i wkręty mogą zakłócać funkcjonowanie okuć. Może to prowadzić do szkód materialnych i utraty funkcjonalności. 2.2 Skróty W instrukcji okuwania użyto następujących skrótów: F szyna prowadząca RAB szerokość zewnętrzna ramy FB szerokość skrzydła RAH wysokość zewnętrzna ramy FFB szerokość skrzydła we wrębie RFB szerokość ramy we wrębie FH wysokość skrzydła S-ES rolka obrotowa FFH wysokość skrzydła we wrębie S-RS grzyb obrotowy G położenie klamki SW zakres klucza H tył V przód L wózek jezdny VS strona zamykania M środek VSO strona zamykania góra MV docisk środkowy VSU strona zamykania dół OKFF górna krawędź podłogi ZV okucie obwiedniowe PZ wkładka profilowa bębenkowa H48.-HKS002PL /44

8 Z comfort Zestawienie elementów okucia 3 Zestawienie elementów okucia 3.1 Standardowe elementy okuć schemat A / H48.-HKS002PL

9 200-Z comfort Zestawienie elementów okucia 3.2 Lista elementów okuć - schemat A i C Sztuk Poz. Schemat podstawowy Opis A C srebrny 1 2 comfort zawartość opakowania: prawe lewe Wózek jezdny comfort V przód Wózek jezdny comfort H tył Element wspierajacy pionowy comfort Naklejka inf. dot. bezpiecz. działania Ślizg comfort Klucz Zabezpieczenie wózków jezdnych przód Zabezpieczenie wózków jezdnych tył 2 4 comfort M wymagane przy skrzydle przesuwnym > 160 kg prawe lewe Wózek jezdny comfort M środek Pręt łączący Ø10 x Listwa łącząca krótka comfort Śruba z łbem płaskim M6x16 nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy PMKJ _ PMKJ _ PLWL _ PLWL _ F9 stare złoto zależne od szerokości skrzydła na wrębie (FFB) i zewnętrznej szerokości ramy (RAB) 1 2 Zestaw profili -comfort Listwa osłonowa L Pręt łączący L Szyna prowadząca Osłona progu F Szyna jezdna Wspornik L wielkość 1) Gr. 87/200 Gr.107/240 Gr.130/286 Gr.160/346 Gr.200/426 FFB RAB do PMPJ1100 PMPJ1110 PMPJ1120 PMPJ1130 PMPJ _ _ _ -5H401_ -5H001_ Wykonanie comfort Style 1 2 Opakowanie osłonek comfort Style Osłona L Style prawa Osłona L Style lewa Osłona F 1 2 Dodatki do szyny jezdnej -comfort prawa lewa Korpus buforu Mechanizm buforowy Tuleja buforu Najazd Wspornik L dodatkowo w razie potrzeby Karton zawiera 100 szt. Wykonanie comfort So 1 2 Opakowanie osłonek comfort So Osłona L So alternatywnie poz. 19 prawa Osłona L So alternatywnie poz. 20 lewa Osłona F PMAJ _ _ _ -0H401_ -0H001_ srebrny PMZJ _ PMZJ _ PZLJ _ czarny PMZJ _ PMZJ _ PMAJ _ _ _ -0H401_ -0H001_ H48.-HKS002PL /44

10 200-Z comfort Zestawienie elementów okucia Sztuk Poz. Schemat podstawowy Opis A C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto 1 2 Dodatki do szyny jezdnej -comfort Korpus buforu Mechanizm buforowy Tuleja buforu Najazd Wspornik L dodatkowo w razie potrzeby prawa lewa Karton zawiera 100 szt. srebrny PMZJ _ PMZJ _ PZLJ _ czarny PMZJ _ PMZJ _ Dodatki Zestaw uszczelki szczotkowej 13 mm PZUJ _ Zestaw podkładek dystansowych LW do wspierania wózków zawiera: wysokość: 1 mm 2 mm 3 mm 4 mm 8 mm PMZJ1060 PMZJ1070 PMZJ1080 PMZJ1090 PMZJ _ _ _ _ _ 4 8 Podkładka dystansowa 120 x 11 Wysokość podkładki zależna od profilu; zobacz Katalog produktów 8 16 Podkładka dystansowa 28 x 11 ewentualnie rysunek konstrukcyjny 10/ H48.-HKS002PL

11 200-Z comfort Zestawienie elementów okuć obwiedniowych 4 Zestawienie elementów okuć obwiedniowych 4.1 Okucia obwiedniowe - schemat A H48.-HKS002PL /44

12 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.2 Lista elementów okuć - schemat Sztuk Poz. Schemat podstawowy Opis A srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto 1 Klamka 200-Z/GH Si-line zawiera: 31 1 Klamka 200-Z/GH Si-line prawa/lewa 32 1 Osłona prawa/lewa 1 Narożnik 200-Z 9NA S-RS Narożnik 200-Z 13 NA S-RS prawa PHIL _ _ _ -5H401_ -5H001_ lewa PHIL _ _ _ -5H401_ -5H001_ prawy lewy prawy lewy 33 1 Narożnik VSO... prawy/lewy 34 1 Narożnik BSO... prawy/lewy 35 1 Narożnik VSU... prawy/lewy 36 1 Narożnik BSU... prawy/lewy 37 1 Zabierak przy PMEL Zabierak przy PMEL / Śruba z łbem stożkowym M 5 x 10 PZD PMEL _ PMEL _ PMEL _ PMEL _ zależne od szerokości wrębu skrzydła (FFB) 39 2 Łącznik S-RS wielkość / FFB PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ w zależności od szerokości wrębu skrzydła (FFB) 40 2 Zasuwnica OS S-RS wielkość położenie klamki FFH PGKL _ PGKL _ PGKL _ PGKL _ PGKL _ w zależności od systemu profilu Zaczep S-RS patrz Wykaz Elementów Zależnych 1 Elementy ramowe 200-Z zawiera: patrz Wykaz Elementów Zależnych 42 2 Zatrzask -Z 43 2 Element centrujący Dodatki 1 Klamka 200-Z/GH Si-line z kluczykiem zawiera: prawa lewa PHIL _ _ _ -5H401_ -5H001_ PHIL _ _ _ -5H401_ -5H001_ 44 1 Klamka 200-Z/GH Si-line z kluczykiem prawa/lewa 45 1 Osłona prawa/lewa Osłonka S PKAL _ _ _ -0H401_ -0H001_ 37 1 Zabierak szczegółowe informacje na ten temat można znaleźć w katalogu produktów /2 18/3 WK X PGZL _ PGZL _ 0/1 Łącznik (bez ilustracji) Gr. 23 (bez sworznia) PZKL /4 Pazur / H48.-HKS002PL

13 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.3 Okucia obwiedniowe - schemat C, wariant 1 33 krawędź wrębu skrzydła krawędź wrębu skrzydła H48.-HKS002PL /44

14 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.4 Lista elementów okuć - schemat C wariant 1 Sztuk Poz. Schemat podstawowy Opis C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto 2 Klamka 200-Z/GH Si-line prawa lewa 31 2 Klamka 200-Z/GH Si-line prawa/lewa 32 2 Osłona prawa/lewa 1 Narożnik 200-Z 9NA S-RS Narożnik 200-Z 13 NA S-RS prawy lewy prawy lewy 33 1 Narożnik VSO... prawy/lewy 34 1 Narożnik BSO... prawy/lewy 35 1 Narożnik VSU... prawy/lewy 36 1 Narożnik BSU... prawy/lewy 37 1 Zabierak 18 lub 18/ Śruba z łbem stożkowym M 5 x 10 PZD 1 Narożnik 200-Z 9NA S-RS Schemat C Narożnik 200-Z 13 NA S-RS Schemat C prawy lewy prawy lewy 48 1 Narożnik VSO... Schemat C prawy/lewy 34 1 Narożnik BSO... prawy/lewy 49 1 Narożnik VSU... Schemat C prawy/lewy 36 1 Narożnik BSU... prawy/lewy 37 1 Zabierak 18 lub 18/ Śruba z łbem stożkowym M 5 x 10 PZD PHIL _ _ _ -5H401_ -5H001_ PHIL _ _ _ -5H401_ -5H001_ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ zależne od szerokości wrębu skrzydła (FFB) 39 4 Łącznik S-RS () wielkość / FFB PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ w zależności od szerokości wrębu skrzydła (FFB) 40 4 Zasuwnica OS S-RS () wielkość położenie klamki FFH PGKL _ PGKL _ PGKL _ PGKL _ PGKL _ w zależności od systemu profilu Zaczep S-RS patrz Wykaz Elementów Zależnych 2 Elementy ramowe 200-Z patrz Wykaz Elementów Zależnych 42 4 Zatrzask -Z 43 4 Element centrujący 14/ H48.-HKS002PL

15 200-Z comfort Zestawienie elementów okuć obwiedniowych Sztuk Poz. Schemat podstawowy Opis C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto Dodatki 2 Klamka 200-Z/GH Si-line z kluczykiem prawa PHIL _ _ _ -5H401_ -5H001_ lewa PHIL _ _ _ -5H401_ -5H001_ 44 2 Klamka 200-Z/GH Si-line z kluczykiem prawa/lewa 45 2 Osłona prawa/lewa Osłonka S PKAL _ _ _ -0H401_ -0H001_ 37 2 Zabierak /2 18/3 WK X PGZL _ PGZL _ * 0/2 Łącznik Gr. 23 (bez sworznia) PZKL /8 Pazur *bez ilustracji H48.-HKS002PL /44

16 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.5 Okucia obwiedniowe - schemat C, wariant 2a 33 krawędź wrębu skrzydła krawędź wrębu skrzydła 16/ H48.-HKS002PL

17 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.6 Lista elementów okuć - schemat C, wariant 2a Sztuk Poz. Schemat podstawowy Opis C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto 1 Klamka 200-Z/GH Si-line prawa PHIL _ _ _ -5H401_ -5H001_ lewa PHIL _ _ _ -5H401_ -5H001_ 31 1 Klamka 200-Z/GH Si-line prawa/lewa 32 1 Osłona prawa/lewa 50 1 Dźwignia PHZL _ 1 Narożnik 200-Z 9NA S-RS Narożnik 200-Z 13 NA S-RS prawy lewy prawy lewy 33 1 Narożnik VSO... prawy/lewy 34 1 Narożnik BSO... prawy/lewy 35 1 Narożnik VSU... prawy/lewy 36 1 Narożnik BSU... prawa/lewa 37 1 Zabierak 18 lub 18/ Śruba z łbem stożkowym M 5 x 10 PZD 1 Narożnik 200-Z 9NA S-RS Schemat C Narożnik 200-Z 13 NA S-RS Schemat C prawy lewy prawy lewy 48 1 Narożnik VSO... Schemat C prawy/lewy 34 1 Narożnik BSO... prawy/lewy 51 1 Narożnik VSU... Schemat C prawy/lewy 36 1 Narożnik BSU... prawy/lewy 37 1 Zabierak 18 lub 18/ Śruba z łbem stożkowym M 5 x 10 PZD PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ zależne od szerokości wrębu skrzydła (FFB) 39 4 Łącznik S-RS wielkość / FFB PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ w zależności od szerokości wrębu skrzydła (FFB) 40 3 Zasuwnica OS S-RS wielkość położenie klamki FFH PGKL _ PGKL _ PGKL _ PGKL _ 52 1 Łącznik S-RS z zamontowanymi zaczepami 169/ PZKL _ PZKL _ PZKL _ PZKL _ w zależności od systemu profilu Zaczep S-RS patrz Wykaz Elementów Zależnych 2 Elementy ramowe 200-Z patrz Wykaz Elementów Zależnych H48.-HKS002PL /44

18 200-Z comfort Zestawienie elementów okuć obwiedniowych Sztuk Poz. Schemat podstawowy Opis C srebrny 42 4 Zatrzask -Z 43 4 Element centrujący nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto Dodatki 2 Klamka 200-Z/GH Si-line z kluczykiem prawa PHIL _ _ _ -5H401_ -5H001_ lewa PHIL _ _ _ -5H401_ -5H001_ 44 2 Klamka 200-Z/GH Si-line z kluczykiem* prawa/lewa 45 2 Osłona* prawa/lewa Osłonka S* PKAL _ _ _ -0H401_ -0H001_ 37 2 Zabierak /2 18/3 WK X PGZL _ PGZL _ * 0/2 Łącznik Gr. 23 (bez sworznia) PZKL /8 Pazur *bez ilustracji 18/ H48.-HKS002PL

19 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.7 Okucia obwiedniowe - schemat C, wariant 2b 33 krawędź wrębu skrzydła krawędź wrębu skrzydła H48.-HKS002PL /44

20 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.8 Lista elementów okuć - schemat C, wariant 2b Sztuk Poz. Schemat podstawowy Opis C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto 2 Karton klamka Si-line HSK PMHC _ _ _ -5H401_ Klamka 54 2 Rozeta 55 2 Osłona 56 2 Trzpień czworokątny 57 2 Pochwyt 58 2 Kołek gwintowany M Śruba z łbem stożkowym M 5 x Nakrętka tulejowa M Zestaw zasuwnicy 200-Z 61 2 Kaseta zamka 62 2 Śruba M 5 x 10 1 Narożnik 200-Z 9NA S-RS Narożnik 200-Z 13 NA S-RS odległość osi klamki od listwy czołowej 30 mm 40 mm 45 mm 50 mm prawy lewy prawy lewy 33 1 Narożnik VSO... prawy/lewy 34 1 Narożnik BSO... prawy/lewy 35 1 Narożnik VSU... prawy/lewy 36 1 Narożnik BSU... prawy/lewy 37 1 Zabierak 18 lub 18/ Śruba z łbem stożkowym M 5 x 10 PZD 1 Narożnik 200-Z 9NA S-RS Schemat C Narożnik 200-Z 13 NA S-RS Schemat C prawy lewy prawy lewy 48 1 Narożnik VSO... Schemat C prawy/lewy 34 1 Narożnik BSO... prawy/lewy 49 1 Narożnik VSU... Schemat C prawy/lewy 36 1 Narożnik BSU... prawy/lewy 37 1 Zabierak 18 lub 18/ Śruba z łbem stożkowym M 5 x 10 PZD PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ PMEL _ zależne od szerokości wrębu skrzydła (FFB) 39 4 Łącznik S-RS wielkość / FFB PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ PZKL _ w zależności od szerokości wrębu skrzydła (FFB) 40 3 Łącznik S-RS wielkość 169/ położenie klamki FFH PZKL _ PZKL _ PZKL _ PZKL _ 52 1 Łącznik S-RS z zamontowanymi zaczepami 169/ PZKL _ PZKL _ PZKL _ PZKL _ 20/ H48.-HKS002PL

21 200-Z comfort Zestawienie elementów okuć obwiedniowych Sztuk Poz. Schemat podstawowy Opis C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto w zależności od systemu profilu Zaczep S-RS patrz Wykaz Elementów Zależnych 2 Elementy ramowe 200-Z patrz Wykaz Elementów Zależnych 42 4 Zatrzask -Z 43 4 Element centrujący Dodatki Osłonka S PKAL _ _ _ -0H401_ -0H001_ 38 2 Zabierak /2 18/3 WK X PGZL _ PGZL _ * 0/2 Łącznik Gr. 23 (bez sworznia) PZKL /8 Pazur H48.-HKS002PL /44

22 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.9 Elementy okucia obwiedniowego z zestawem zasuwnicy FHD 21 FHD ,5 FHD FHD / H48.-HKS002PL

23 200-Z comfort Zestawienie elementów okuć obwiedniowych 4.10 Lista elementów okuć z zestawem zasuwnicy Sztuk Poz. Schemat podstawowy Opis A C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto 1 Element zamykany z wkładką bębenkową profilową od wewnątrz 1 2 Karton klamka Si-line HSK PMHC _ _ _ -5H401_ Klamka Rozeta Osłona Trzpień czworokątny Pochwyt Kołek gwintowany M6 * 1 2 Osłona Si-line HS 300 PZ PKHB _ _ _ -5H401_ Śruba z łbem stożkowym M 5 x Nakrętka tulejowa M Zestaw zasuwnicy 200-Z Kaseta zamka Śruba M 5 x 10 odległość osi klamki od listwy czołowej 30 mm 40 mm 45 mm 50 mm w zależności od szerokości wrębu skrzydła (FFB) Łącznik S-RS wielkość 169/ FFH PZKL _ PZKL _ PZKL _ PZKL _ 2 Element zamykany z wkładką bębenkową profilową od wewnątrz i na zewnątrz (z zewnątrz płaska klamka) 1 2 Karton Klamka Si-line HSK/ 200-Z PZ od wewnątrz PMHC _ _ _ -5H401_ Klamka Rozeta Osłona PZ Trzpień czworokątny 10 x Kołek gwintowany M Klamka Si-line 200-Z PZ płaska klamka PHAL _ _ _ -5H401_ Śruba z łbem stożkowym M 5 x 65 Śruba z łbem stożkowym M 5 x 75 Śruba z łbem stożkowym M 5 x Zestaw zasuwnicy 200-Z Kaseta zamka Śruba M 5 x 10 w zależności od szerokości wrębu skrzydła (FFB) do grubości profilu skrzydła odległość osi klamki od listwy czołowej mm KDNA _ mm KDNA _ mm KDNA _ 30 mm 40 mm 45 mm 50 mm H48.-HKS002PL /44

24 200-Z comfort Zestawienie elementów okuć obwiedniowych Sztuk Poz. Schemat podstawowy Opis A C srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 stare złoto Łącznik S-RS wielkość 169/ FFH PZKL _ PZKL _ PZKL _ PZKL _ *bez ilustracji 3 Element zamykany z wkładką bębenkową profilową od wewnątrz i od zewnątrz (z zewnątrz płaska klamka) 1 2 Karton Klamka Si-line HSK/ 200-Z PZ od wewnątrz PMHC _ _ _ -5H401_ Klamka Rozeta Osłona PZ Trzpień czworokątny 10 x Kołek gwintowany M Klamka Si-line HS 300 PZ od zewnątrz PMHB _ _ _ -5H401_ Klamka Rozeta Osłona PZ Śruba z łbem stożkowym M 5 x 65 Śruba z łbem stożkowym M 5 x 75 Śruba z łbem stożkowym M 5 x Zestaw zasuwnicy 200-Z Kaseta zamka Śruba M 5 x 10 do grubości profilu skrzydła odległość osi klamki od listwy czołowej mm KDNA _ mm KDNA _ mm KDNA _ 30 mm 40 mm 45 mm 50 mm w zależności od szerokości wrębu skrzydła (FFB) Łącznik S-RS wielkość 169/ FFH PZKL _ PZKL _ PZKL _ PZKL _ 24/ H48.-HKS002PL

25 200-Z comfort Zabezpieczenie przed włamaniem RC2 5 Zabezpieczenie przed włamaniem RC2 5.1 Ilustracja montażu RC2 okucia obwiedniowe Schemat A Zaczep S-RS z hartowaną częścią górną Mocowanie za pomocą wkrętu części ramowej w stalowym zbrojeniu H48.-HKS002PL /44

26 200-Z comfort Zabezpieczenie przed włamaniem RC2 5.2 Lista elementów RC2 okucia obwiedniowe Schemat A Poz. Sztuk Schemat Opis podstawowy A Srebrny nr elementu dodatek do kolorów RAL 9003 biały RAL 8022 brązowy F9 Stare złoto w zależności od systemu profilu Zaczep S-RS z hartowaną częścią górną patrz Wykaz Elementów Zależnych 71 2 Element centrujący patrz Wykaz Elementów Zależnych Śruba części ramowej 5X40 Karton zawiera 500 szt. RS040-B0T00 1 Klamka 200-Z/GH Si-line z kluczykiem zawiera: prawa lewa 73 1 Klamka 200-Z/GH Si-line z kluczykiem prawa/lewa 74 1 Osłona prawa/lewa PHIL _ _ _ -5H401_ -5H001_ PHIL _ _ _ -5H401_ -5H001_ 26/ H48.-HKS002PL

27 200-Z comfort Montaż elementów okuć 6 Montaż elementów okuć 6.1 Montaż szyny jezdnej i prowadzącej A ZAGROŻENIE Zagrożenie życia spowodowane wypadnięciem skrzydła przesuwnego Niewłaściwa pozycja szyny prowadzącej i jezdnej. należy przestrzegać podanych wymiarów. A B Szyna prowadząca Szyna jezdna B Do prawidłowego przeprowadzenia montażu należy uwzględnić rysunki konstrukcyjne szyny prowadzącej i jezdnej dla danego profilu. ZLICOWANE WKRĘTY ,5 4,5 ZLICOWANE WKRĘTY 16 Umieszczenie szyny prowadzącej. Wykonać zgodnie z rysunkiem konstrukcyjnym dla danego systemu profili Szynę jezdną należy stabilnie przykręcić do profilu. Nie dopuszcza się luzu. Umieszczenie szyny jezdnej. Wykonać zgodnie z rysunkiem konstrukcyjnym dla danego systemu profili. Przed montażem okuć należy zapewnić wytrzymałe, ciągłe podparcie szyny jezdnej. Szynę jezdną należy stabilnie przykręcić do profilu. Nie dopuszcza się luzu. Oba ślizgi wstawić i przymocować do prowadnicy. Osłonę progu F przyciąć na wymaganą długość i zatrzasnąć na szynie prowadzącej. H48.-HKS002PL /44

28 200-Z comfort Montaż elementów okuć Osłonę F założyć na obu końcach szyny prowadzącej. 6.2 Montaż wózków jezdnych S2 S1 S2 S1 wkręt 4,8 x 16* S2 wkręt 4,8 x 32* Wsunąć wspornik do wózków jezdnych V i H. Przykręcić oba wózki jezdne w odpowiednim miejscu na skrzydle przesuwnym. *długość wkrętów, zależna od profilu 28/ H48.-HKS002PL

29 200-Z comfort Montaż elementów okuć Montaż wózków jezdnych M Element łączący wsunąć do wózka M (1.) i zabezpieczyć za pomocą śruby (2.). Pręt łączący M umieścić w wózku jezdnym M (3.) i zabezpieczyć śrubą imbusową (4.). Moment obrotowy Nm. 3 4 S2 S2 wkręt 4,8 x 32* Wstawić odpowiedni wózek M i połączyć z wózkami V i H. Wózki jezdne M oraz wózki jezdne V i H zamocować śrubą. Wózki jezdne M przykręcić do skrzydła przesuwnego. *długość wkrętów, zależna od profilu W zależności od systemu profili należy użyć dostępnych płytek dystansowych (poz. 30 przegląd elementów okuć, strona 10) H48.-HKS002PL /44

30 200-Z comfort Montaż elementów okuć 6.3 Montaż pręta łączącego skrzydło przesuwne do 160 kg 1a X zobacz rysunek techniczny Y długość pręta łączącego 2. X Y 1. X skrzydło przesuwne od 161 kg 1b X zobacz rysunek techniczny Y długość pręta łączącego X Y X Pręt łączący przyłożyć do wózka jezdnego H (1.). Z oznaczenia na wózku jezdnym V odczytać miejsce docinania pręta łączącego i zaznaczyć je na pręcie (2.), a następnie przyciąć pręt łączący Pręt łączący włożyć do tylnego wózka jezdnego H (3.) i zabezpieczyć śrubą imbusową (4.) Moment obrotowy Nm. Pręt łączący włożyć do przedniego wózka jezdnego V (5.). Osłonę wózka jezdnego wraz z prętem łączącym ustawić w pozycji zamkniętej., a następnie zamocować pręt łączący dokręcając śrubę imbusową (6.). Moment obrotowy Nm. 30/ H48.-HKS002PL

31 200-Z comfort Montaż elementów okuć 4 Obudowy wózków jezdnych muszą w pozycji zamkniętej stać równolegle. Po zamocowaniu pręta łączącego, należy wyrównać położenie osłon wózków jezdnych względem siebie. 6.4 Montaż wspornika L = = Wspornik L do listwy osłonowej L ustawić na środku i z wkrętem okuciowym 4,8 x 35 przykręcić. 6.5 Montaż osłony wózków jezdnych Po umieszczeniu skrzydeł w ramie założyć listwę osłonową L. Osłony L umieścić na odpowiednim wózku jezdnym i zatrzasnąć. H48.-HKS002PL /44

32 200-Z comfort Przekroje profili 7 Przekroje profili 7.1 Przekrój pionowy, góra RAH FH FFH , / H48.-HKS002PL

33 200-Z comfort Przekroje profili 7.2 Przekrój pionowy, dół RAH 15,5 FH FFH 12 min. 16 Przy zaokrąglonej lub ukośnej przyldze, należy dodatkowo zastosować wkręt 5x. Długość wkrętu zależna od profilu. Możliwe ograniczenie regulacji nachylenia. 11,5 30,5 4, ~ 5 19 OKFF 16 Pozostałe wymiary wskazane w odpowiednim rysunku konstrukcyjnym. H48.-HKS002PL /44

34 200-Z comfort Przygotowanie skrzydła przesuwnego 8 Przygotowanie skrzydła przesuwnego oznaczenie dla głębokości frezowania Należy wykonać frezowanie pod rozwórkę w przyldze skrzydła gdy szerokość szczeliny jest mniejsza niż 3 mm 6,5 2,5 1) 9,5 1) 16,2 1) krawędź wrębu skrzydła znacznik środka pod klamko-zasuwnicę 12,2 1) 6,5 1) Wymiary elementu gotowego położenie klamki * *wielkość położenie klamki krawędź wrębu skrzydła 34/ H48.-HKS002PL

35 200-Z comfort Rozmieszczenie elementów ramowych 9 Rozmieszczenie elementów ramowych Gr.146 = 720; Gr.169 = 970 Gr.192 = 1195; Gr.215 = 1345 Gr.100,( ) = 370 Gr.123, Gr.146, Gr.169, = 470 Gr.192, Gr.215, = 745 Gr.146 = 250 Gr.169 = 500 Gr.192 = 450 Gr.215 = 600 FFB Gr.192 = 450; Gr.215, Gr.238 = Gr.146 = 795; Gr.169 = 895; Gr.192, Gr.215, Gr.238 = 745 Gr.192 = 450; Gr.215, Gr.238 = Element centrujący Element centrujący Rys. przedstawia ramę skrzydła lewego (rama skrzydła prawego jako odbicie lustrzane) Wszystkie wymiary (w mm) dane dla: konstrukcja drewniana z luzem okuciowym 12 mm konstrukcja PCV z luzem okuciowym 12 mm oś 9 mm i 13 mm Zamiast zaczepów S-RS oraz zaczepu 56 mm można użyć bolca ryglującego S-RS * Przy klamce obniżonej o 100 mm należy również obniżyć położenie zaczepów o 100 mm. Gr.192 = 1195; Gr.215, Gr.238 = 1345 Gr.192 = 1195; Gr.215, Gr.238 = 1345 Gr.146 = 795; Gr.169 = 895; Gr.192, Gr.215, Gr.238 = 745 zatrzask zaczep zatrzask 208 FFB Gr.146 = 250; Gr.169 = 500 Gr.192 = 450; Gr.215 = 600 Gr.100,(nur bei ) = 370 Gr.123, Gr.146, Gr.169, = 470 Gr.192, Gr.215, = 745 Gr.146 = 720; Gr.169 = 970 Gr.192 = 1195; Gr.215 = 1345 H48.-HKS002PL /44

36 200-Z comfort Montaż okucia obwiedniowego 10 Montaż okucia obwiedniowego Y 300 Y położenie klamki położenie klamki Y Y Narożniki VSU, BSU, VSO i BSO włożyć w odpowiedniej pozycji w rowek i przykręcić. W razie potrzeby wyciąć uszczelkę. Listwy przesuwne narożników przesunąć do pozycji montażowej (aż do końca) ( patrz strzałki). Zasuwnicę OS i łączniki* włożyć w rowek okuciowy, zaznaczyć odpowiednią długość, jednostronnie dociąć i montować w poniższej kolejności: zacząć od zasuwnicy OS (C1) następnie dopasować łącznik w ten sposób, że ramiona narożnika VSO i BSО będą równoległe. Na narożnikach zwrócić uwagę na oznaczenie (patrz rysunek). W dalszej kolejności włożyć i przykręcić na dole zasuwnicę OS (C3) i łączniki (C4). zasuwnicy OS i przykręcić śrubami M 5 x 10. Klamkę 200Z/GH Si-line włożyć w pozycji montażowej (patrz rysunek) i przykręcić 4 wkrętami 5 x 50. Klamkę 200-Z/GH Si-line ustawić w pozycji zamkniętej w celu zerwania blokad montażowych elementów długich. Założyć osłonkę 200-Z/GH Si-line. Zabierak zaklinować za pomocą sworznia 36/ H48.-HKS002PL

37 200-Z comfort Elementy dodatkowe 11 Elementy dodatkowe 11.1 Zakładanie skrzydła przesuwnego Klamkę ustawić w pozycji otwartej. Skrzydło ustawić pod kątem na szynie jezdnej, a bolce klinujące ramiona rozwórek zatrzasnąć w ślizgach. Sprawdzić funkcjonowanie wszystkich elementów. W razie potrzeby dokonać regulacji kluczem imbusowym. (SW 4) 11.3 Klinowanie wózka jezdnego M Przy wózku jezdnym M należy zastosować elastyczny klocek dystansowy 1) (twardość: około Shore) np. klocek dystansowy firmy Gluske. punkty podparcia klocki dystansowe 1) 1) 11.2 Zakładanie skrzydła przesuwnego ZAGROŻENIE Zagrożenie życia spowodowane wypadnięciem skrzydła przesuwnego Niewłaściwie zatrzaśnięte ramię rozwórki. Ciągnąc za ramię rozwórki upewnij się, że bolce klinujące są odpowiednio zatrzaśnięte w ślizgach. Ramię rozwórki uchyłu ustawić w pozycji uchyłu. Skrzydło ustawić pod kątem na szynie jezdnej, a bolce klinujące ramiona rozwórek umieścić w ślizgach. Ramię rozwórki uchyłu zatrzasnąć w ślizgu. H48.-HKS002PL /44

38 200-Z comfort Elementy dodatkowe 11.4 Zdejmowanie skrzydła przesuwnego Aby wypiąć ramię rozwórki w ślizgu należy używać wyłącznie klucza. W przypadku użycia innego narzędzia może nastąpić uszkodzenie ślizgu. Ramię rozwórki uchyłu ustawić w pozycji uchyłu. Aby wypiąć ramię rozwórki ze ślizgu należy użyć klucza. Następnie wypiąć ramię rozwórki uchyłu ze ślizgu. 38/ H48.-HKS002PL

39 200-Z comfort Elementy dodatkowe 11.5 Montaż wózków jezdnych ZAGROŻENIE Zagrożenie życia spowodowane wypadnięciem skrzydła przesuwnego Brak zabezpieczenia wózków jezdnych. Zabezpieczenia wózków jezdnych muszą być prawidłowo zamocowane, dla obu wózków umieszczonych na skrzydle przesuwnym. 1 2 Zabezpieczenia wózków jezdnych mogą być instalowane tylko przy równolegle odstawionym skrzydle. 3 Odpowiednią wersję zabezpieczenia wózka (prawą lub lewą) należy umieścić w szynie jezdnej. 4 4 Zabezpieczenie wózków jezdnych wsunąć do wózków V i H. Zabezpieczenie wózków jezdnych umocować w wózkach za pomocą śrub. H48.-HKS002PL /44

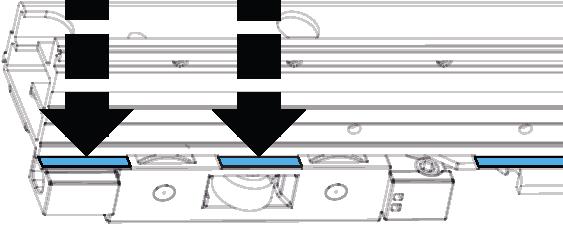

40 200-Z comfort Elementy dodatkowe 5 ZLICOWANE WKRĘTY Śruby muszą być dokręcone na płasko. Należy uważać, aby nie przekręcić śrub. Max. moment obrotowy 3 Nm. Naklejki informacyjne przykleić na folii ochronnej listwy osłonowej L. Zwrócić uwagę na odpowiedni kierunek Demontaż wózków jezdnych Demontaż zabezpieczonych wózków jezdnych odbywa się w odwrotnej kolejności, jak montaż Umieszczenie najazdu 1 2 R Umieścić najazd po obu stronach szyny jezdnej. Najazd umieścić zgodnie z wymogami profilu. szerokość przylgi R R Wymiar R określany jest względem położenia wózka jezdnego V. Przy zmianie położenia wózków jezdnych należy odpowiednio skorygować umiejscowienie najazdu. Po umieszczeniu najazdu we właściwej pozycji należy zamocować go za pomocą śruby imbusowej. Maksymalny moment obrotowy 3 Nm. 40/ H48.-HKS002PL

41 200-Z comfort Elementy dodatkowe 11.8 Montaż buforu Umieścić mechanizm buforowy w korpusie zgodnie z wymaganym kierunkiem. Bufor wsunąć od boku do szyny jezdnej. 4 Umocować korpus buforu w szynie jezdnej za pomocą klucza imbusowego SW 4. Ostatecznie skorygować pozycje po założeniu skrzydła jezdnego. Maksymalny moment obrotowy 3 Nm. H48.-HKS002PL /44

42 200-Z comfort Ustawienia i regulacja 12 Ustawienia i regulacja 12.1 Regulacja wysokości wózków jezdnych Po montażu skrzydła, należy przeprowadzić regulację wysokości. 8 Regulacja wózków jednych za pomocą klucza imbusowego SW 8. Dostarczane w pozycji minimalnej (0 mm) Nie należy przekraczać zakresu regulacji. Jeden obrót reguluje wysokość o 1 mm. Maksymalne ustawienie: 4 mm 12.2 Regulacja nachylenia wózka jezdnego Dzięki regulacji nachylenia wózków jezdnych V i H, skrzydło optymalnie dopasowuje się do ramy Po montażu należy dokonać regulacji elementu. Należy zawsze regulować oba wózki. 4 Regulacja nachylenia wózków jednych za pomocą klucza imbusowego SW 4. Dostarczane w ustawieniu minimalnym (0 mm) 42/ H48.-HKS002PL

43 200-Z comfort Szablony 13 Szablony Opis narzędzia nr elementu szablon wierceń Comfort PAFL _ do wózków jezdnych szablon Comfort element ryglujący PAEL _ do elementów ryglujących szablon zaciskany Comfort PALJ _ do szyny jezdnej i prowadzącej szablon wierceń EB 640/ do centrowania wierceń pod szynę jezdną i prowadzącą wiertło Ø3 mm szablon Kombi EB 643-3/ do wyznaczenia otworów mocujących klamki i miejsca frezowania pod klamkę i rozwórkę uchyłu frez: Ø 6/8 mm pierścień centr.: Ø 27 mm wiertło: Ø 4,2/4,0 mm H48.-HKS002PL /44

44 H48.-HKS002PL/04
