Naciskowe, azotowe sprężyny gazowe MICRO Seria C

Transkrypt

1 Katalog Nr. 0210B Naciskowe, azotowe sprężyny gazowe MIRO Seria

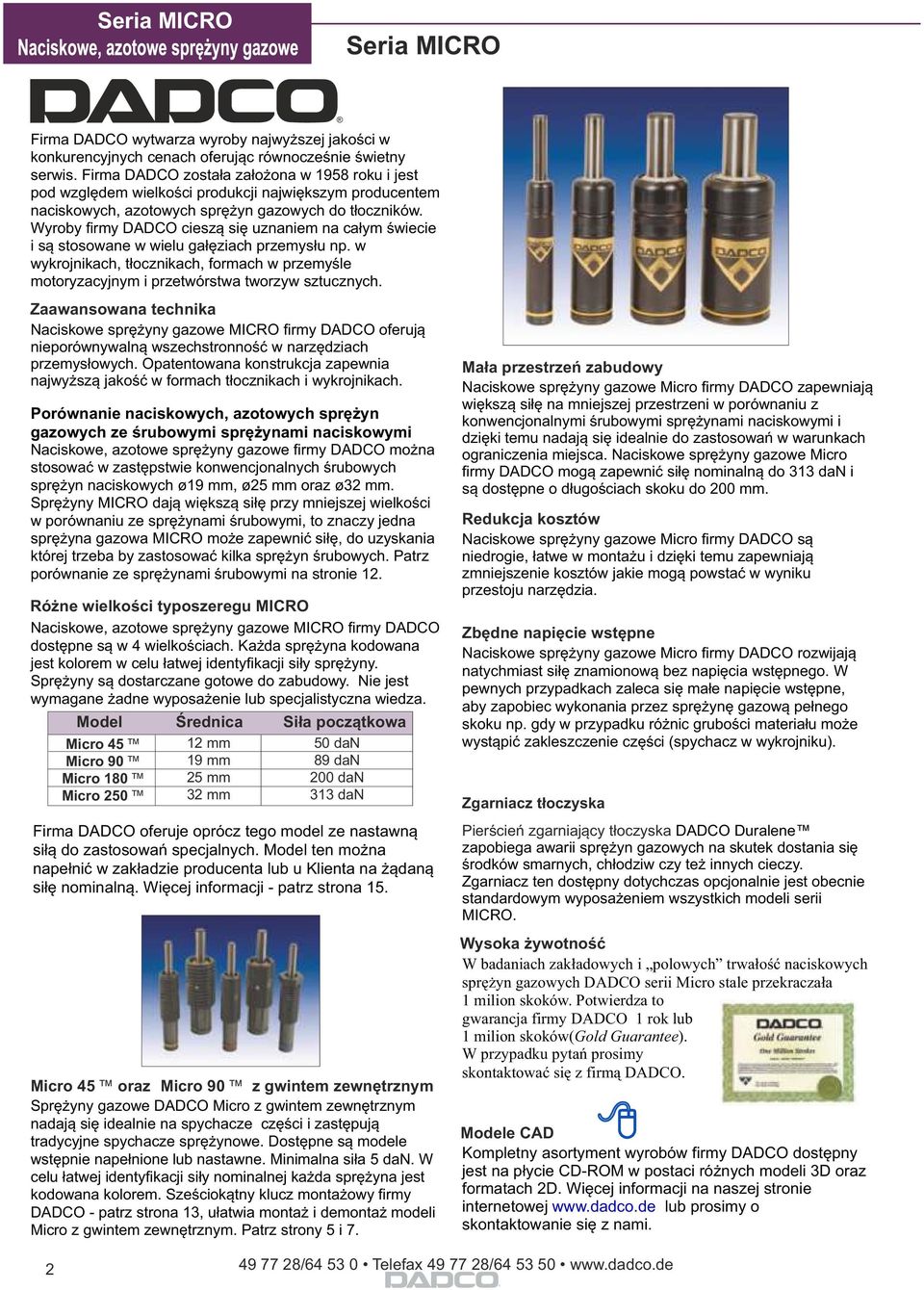

2 Seria MIRO Seria MIRO Firma DADO wytwarza wyroby najwyższej jakości w konkurencyjnych cenach oferując równocześnie świetny serwis. Firma DADO została założona w 158 roku i jest pod względem wielkości produkcji największym producentem naciskowych, azotowych sprężyn gazowych do tłoczników. Wyroby firmy DADO cieszą się uznaniem na całym świecie i są stosowane w wielu gałęziach przemysłu np. w wykrojnikach, tłocznikach, formach w przemyśle motoryzacyjnym i przetwórstwa tworzyw sztucznych. Zaawansowana technika Naciskowe sprężyny gazowe MIRO firmy DADO oferują nieporównywalną wszechstronność w narzędziach przemysłowych. Opatentowana konstrukcja zapewnia najwyższą jakość w formach tłocznikach i wykrojnikach. Porównanie naciskowych, azotowych sprężyn gazowych ze śrubowymi sprężynami naciskowymi Naciskowe, azotowe sprężyny gazowe firmy DADO można stosować w zastępstwie konwencjonalnych śrubowych sprężyn naciskowych ø1 mm, ø25 mm oraz ø32 mm. Sprężyny MIRO dają większą siłę przy mniejszej wielkości w porównaniu ze sprężynami śrubowymi, to znaczy jedna sprężyna gazowa MIRO może zapewnić siłę, do uzyskania której trzeba by zastosować kilka sprężyn śrubowych. Patrz porównanie ze sprężynami śrubowymi na stronie 12. Różne wielkości typoszeregu MIRO Naciskowe, azotowe sprężyny gazowe MIRO firmy DADO dostępne są w 4 wielkościach. Każda sprężyna kodowana jest kolorem w celu łatwej identyfikacji siły sprężyny. Sprężyny są dostarczane gotowe do zabudowy. Nie jest wymagane żadne wyposażenie lub specjalistyczna wiedza. Model Średnica początkowa Micro 45 Micro 0 Micro 180 Micro mm 1 mm 25 mm 32 mm Micro 45 oraz Micro 0 z gwintem zewnętrznym Sprężyny gazowe DADO Micro z gwintem zewnętrznym nadają się idealnie na spychacze części i zastępują tradycyjne spychacze sprężynowe. Dostępne są modele wstępnie napełnione lub nastawne. Minimalna siła 5. W celu łatwej identyfikacji siły nominalnej każda sprężyna jest kodowana kolorem. Sześciokątny klucz montażowy firmy DADO - patrz strona 13, ułatwia montaż i demontaż modeli Micro z gwintem zewnętrznym. Patrz strony 5 i Firma DADO oferuje oprócz tego model ze nastawną siłą do zastosowań specjalnych. Model ten można napełnić w zakładzie producenta lub u Klienta na żądaną siłę nominalną. Więcej informacji - patrz strona 15. Mała przestrzeń zabudowy Naciskowe sprężyny gazowe Micro firmy DADO zapewniają większą siłę na mniejszej przestrzeni w porównaniu z konwencjonalnymi śrubowymi sprężynami naciskowymi i dzięki temu nadają się idealnie do zastosowań w warunkach ograniczenia miejsca. Naciskowe sprężyny gazowe Micro firmy DADO mogą zapewnić siłę nominalną do 313 i są dostępne o długościach skoku do 200 mm. Redukcja kosztów Naciskowe sprężyny gazowe Micro firmy DADO są niedrogie, łatwe w montażu i dzięki temu zapewniają zmniejszenie kosztów jakie mogą powstać w wyniku przestoju narzędzia. Zbędne napięcie wstępne Naciskowe sprężyny gazowe Micro firmy DADO rozwijają natychmiast siłę znamionową bez napięcia wstępnego. W pewnych przypadkach zaleca się małe napięcie wstępne, aby zapobiec wykonania przez sprężynę gazową pełnego skoku np. gdy w przypadku różnic grubości materiału może wystąpić zakleszczenie części (spychacz w wykrojniku). Zgarniacz tłoczyska Pierścień zgarniający tłoczyska DADO Duralene zapobiega awarii sprężyn gazowych na skutek dostania się środków smarnych, chłodziw czy też innych cieczy. Zgarniacz ten dostępny dotychczas opcjonalnie jest obecnie standardowym wyposażeniem wszystkich modeli serii MIRO. Wysoka żywotność W badaniach zakładowych i polowych trwałość naciskowych sprężyn gazowych DADO serii Micro stale przekraczała 1 milion skoków. Potwierdza to gwarancja firmy DADO 1 rok lub 1 milion skoków(gold Guarantee). W przypadku pytań prosimy skontaktować się z firmą DADO. Modele AD Kompletny asortyment wyrobów firmy DADO dostępny jest na płycie D-ROM w postaci różnych modeli 3D oraz formatach 2D. Więcej informacji na naszej stronie internetowej lub prosimy o skontaktowanie się z nami. 2

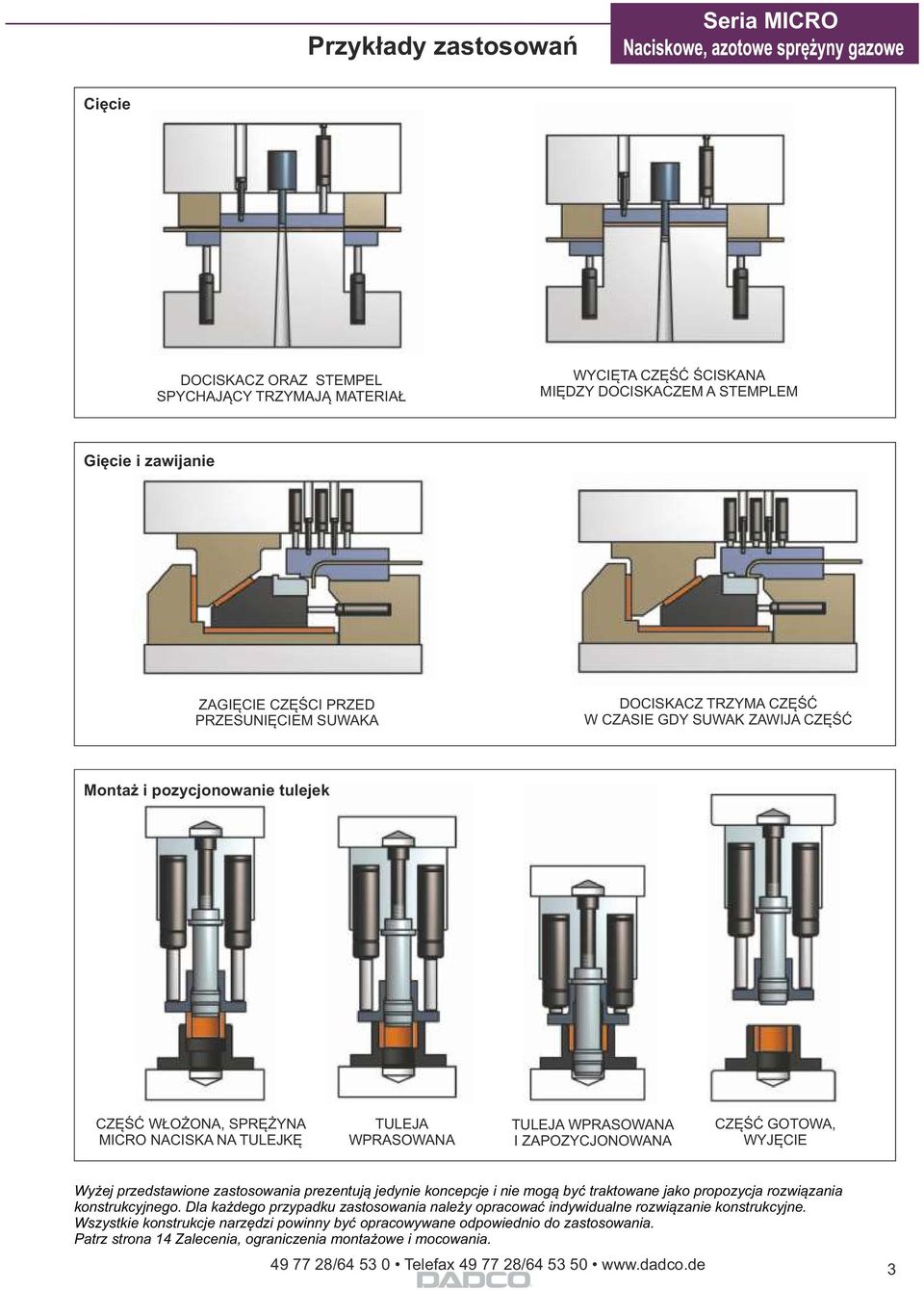

3 Przykłady zastosowań Seria MIRO ięcie DOISKAZ ORAZ STEMPE SPYHAJĄY TRZYMAJĄ MATERIAŁ WYIĘTA ZĘŚĆ ŚISKANA MIĘDZY DOISKAZEM A STEMPEM Gięcie i zawijanie ZAGIĘIE ZĘŚI PRZED PRZESUNIĘIEM SUWAKA DOISKAZ TRZYMA ZĘŚĆ W ZASIE GDY SUWAK ZAWIJA ZĘŚĆ Montaż i pozycjonowanie tulejek ZĘŚĆ WŁOŻONA, SPRĘŻYNA MIRO NAISKA NA TUEJKĘ TUEJA WPRASOWANA TUEJA WPRASOWANA I ZAPOZYJONOWANA ZĘŚĆ GOTOWA, WYJĘIE Wyżej przedstawione zastosowania prezentują jedynie koncepcje i nie mogą być traktowane jako propozycja rozwiązania konstrukcyjnego. Dla każdego przypadku zastosowania należy opracować indywidualne rozwiązanie konstrukcyjne. Wszystkie konstrukcje narzędzi powinny być opracowywane odpowiednio do zastosowania. Patrz strona 14 Zalecenia, ograniczenia montażowe i mocowania. 3

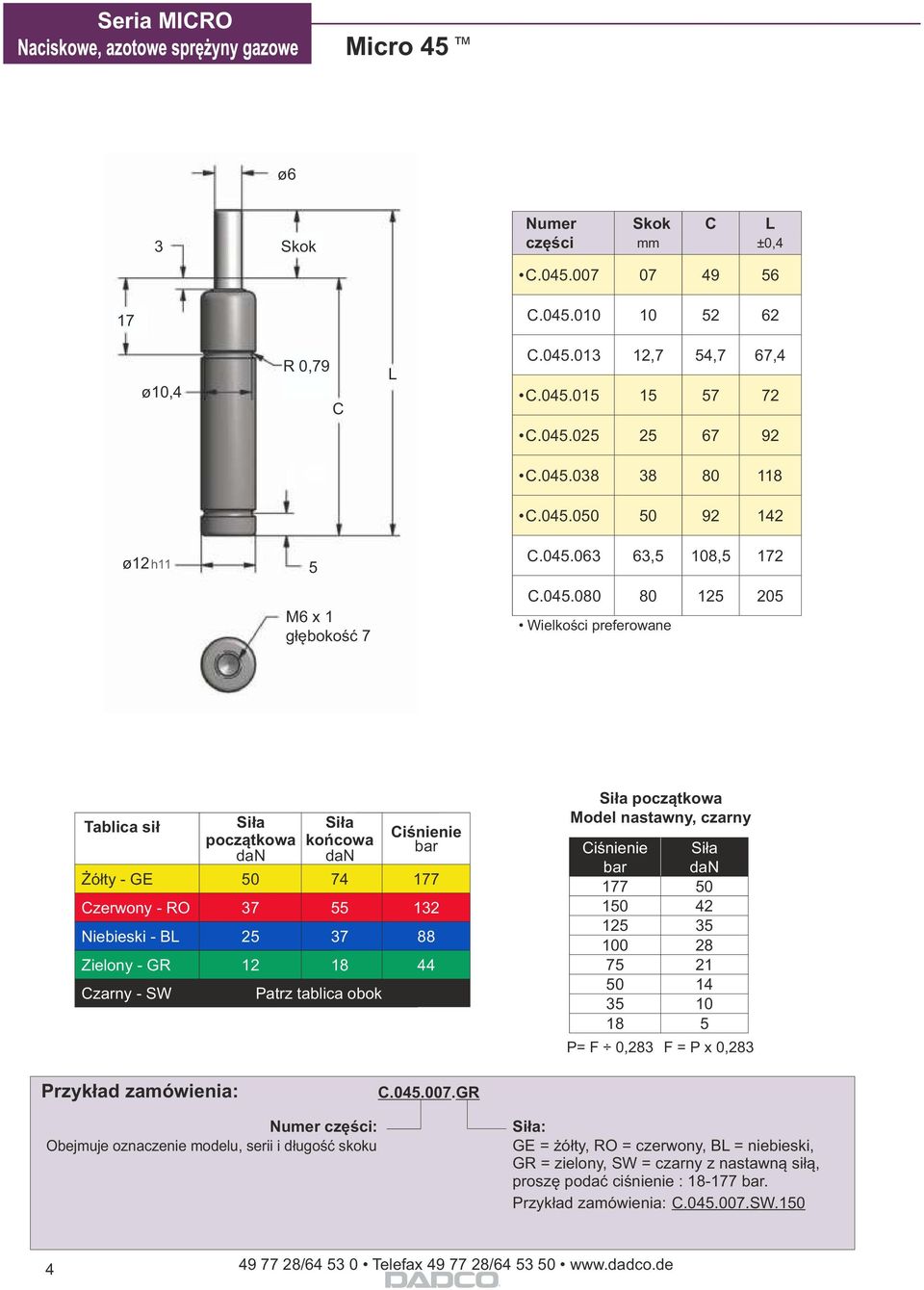

4 Seria MIRO Micro 45 ø6 3 Numer części mm ±0, ø10,4 R 0, ,7 54,7 67, ø12 h11 5 M6 x 1 głębokość ,5 108, Wielkości preferowane Tablica sił początkowa końcowa iśnienie bar Żółty - GE zerwony - RO Niebieski - B Zielony - GR zarny - SW Patrz tablica obok początkowa Model nastawny, czarny iśnienie bar P= F 0,283 F = P x 0,283 Przykład zamówienia: gr Numer części: Obejmuje oznaczenie modelu, serii i długość skoku : GE = żółty, RO = czerwony, B = niebieski, GR = zielony, SW = czarny z nastawną siłą, proszę podać ciśnienie : bar. Przykład zamówienia: sw.150 4

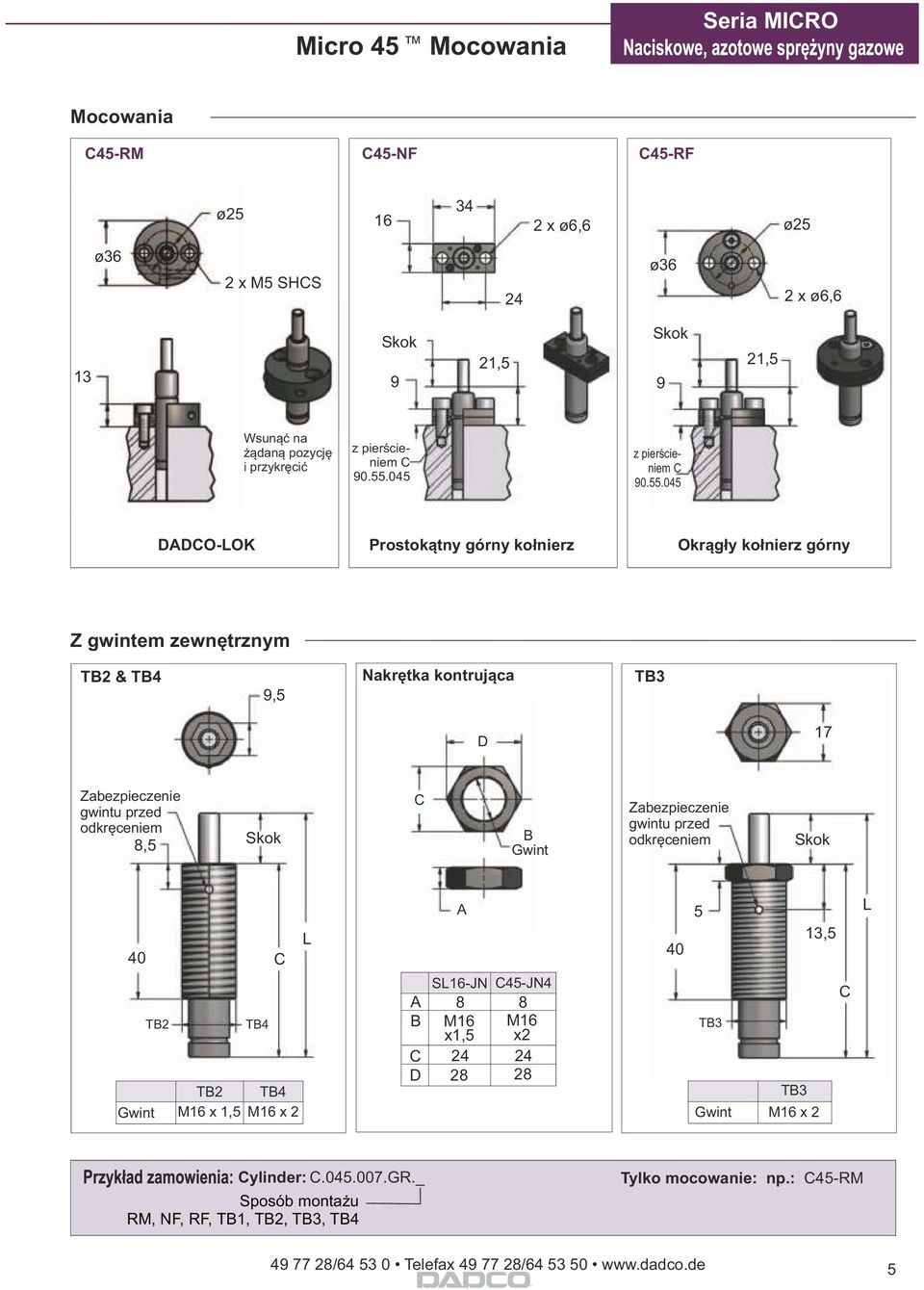

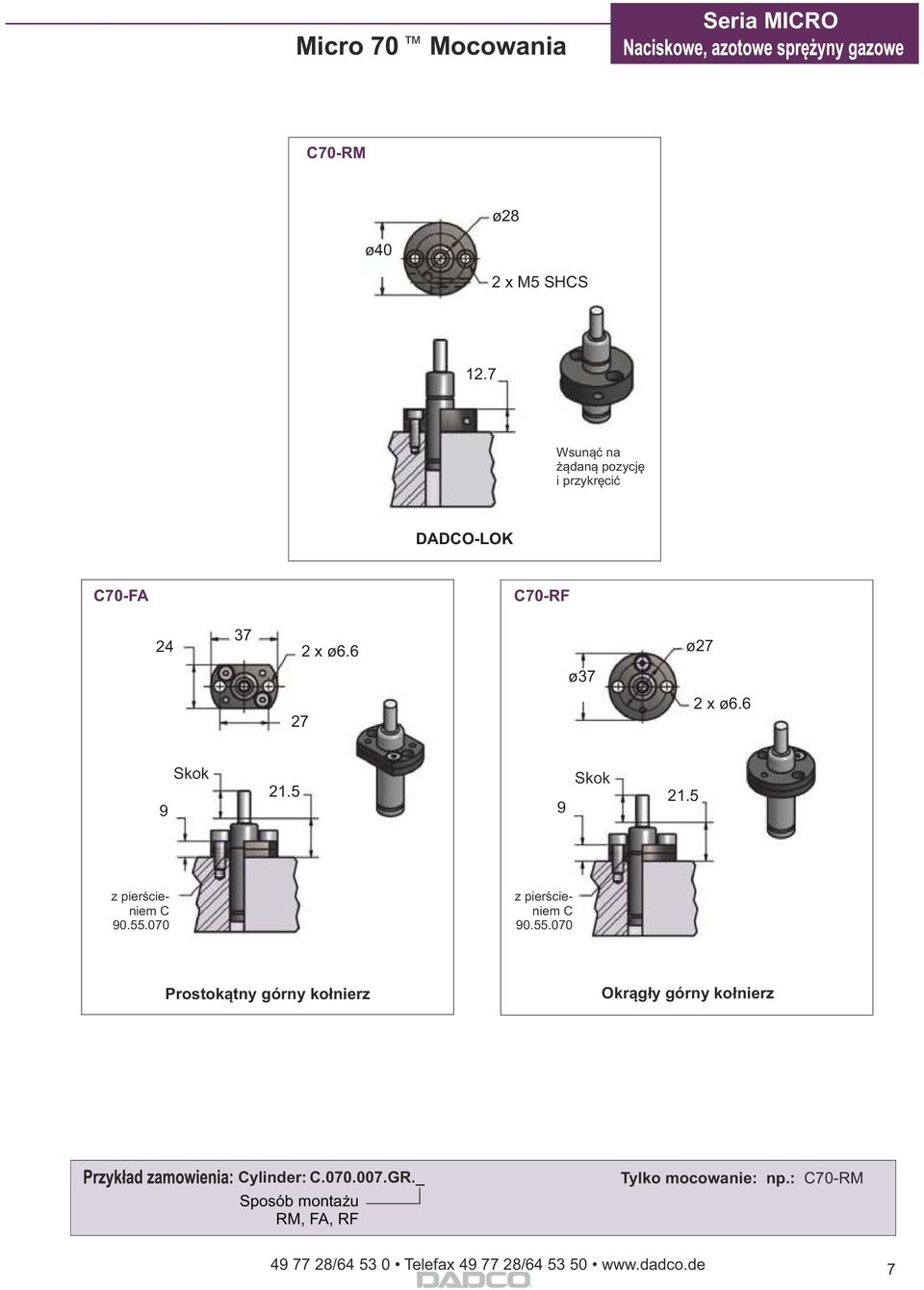

5 Micro 45 Mocowania Seria MIRO Mocowania 45-RM 45-NF 45-RF ø x ø6,6 ø25 ø36 2 x M5 SHS 24 ø36 2 x ø6, ,5 21,5 Wsunąć na żądaną pozycję i przykręcić DADO-OK Prostokątny górny kołnierz Okrągły kołnierz górny Z gwintem zewnętrznym TB2 & TB4,5 Nakrętka kontrująca TB3 D 17 Zabezpieczenie gwintu przed odkręceniem 8,5 B Gwint Zabezpieczenie gwintu przed odkręceniem 40 Gwint TB2 TB2 M16 x 1,5 TB4 TB4 M16 x 2 A B D A S16-JN 45-JN4 8 8 M16 M16 x1,5 x TB3 Gwint 13,5 TB3 M16 x 2 ylinder: gr._ Sposób montażu RM, NF, RF, TB1, TB2, TB3, TB4 Tylko mocowanie: np.: 45-RM 5

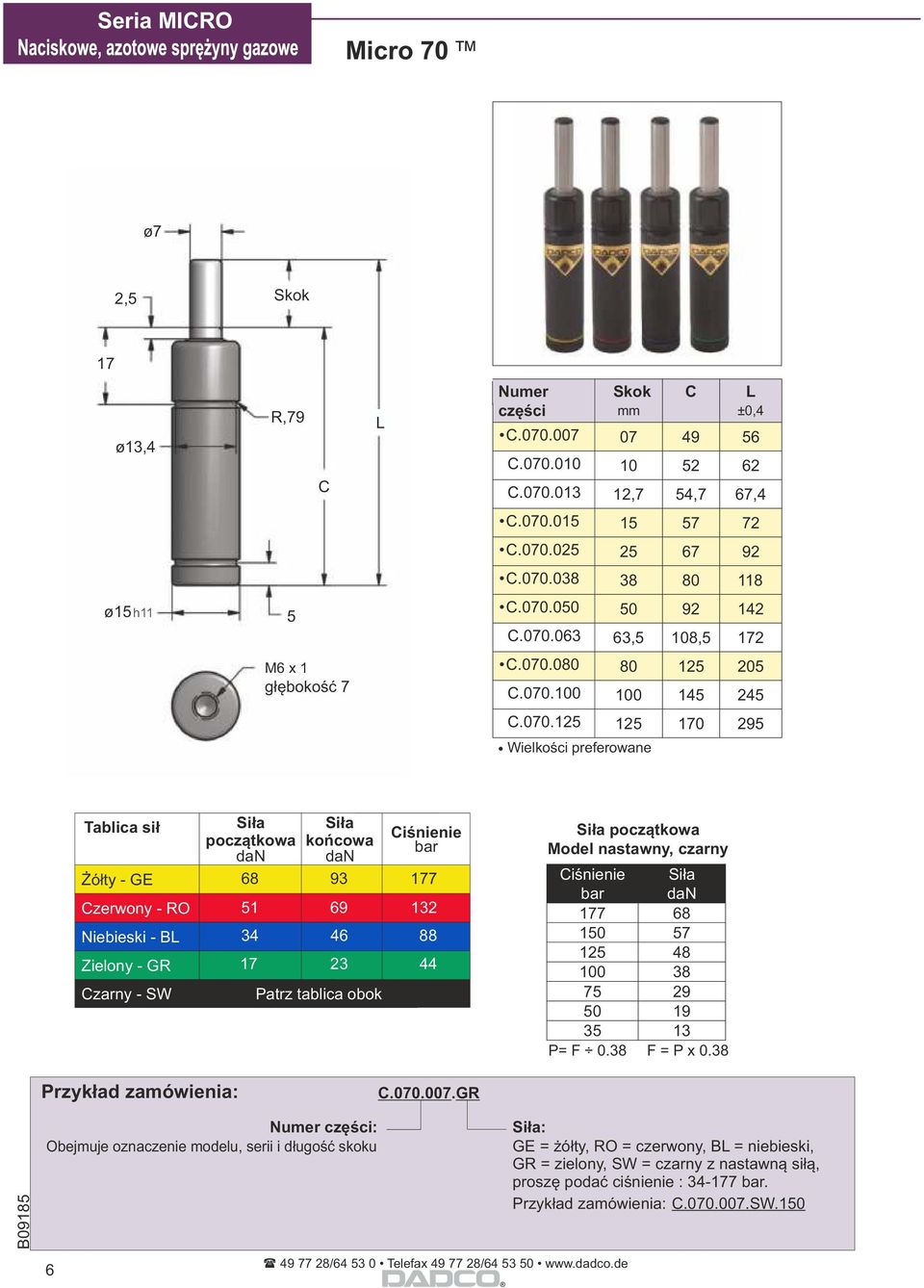

6 Seria MIRO Micro 70 ø7 2,5 17 ø13,4 R,7 Numer części mm ±0, ,7 54,7 67, ø15 h ,5 108,5 172 M6 x 1 głębokość Wielkości preferowane Tablica sił Żółty - GE zerwony - RO Niebieski - B Zielony - GR zarny - SW początkowa końcowa Patrz tablica obok iśnienie bar początkowa Model nastawny, czarny iśnienie bar P= F 0.38 F = P x 0.38 Przykład zamówienia: gr B0185 Numer części: Obejmuje oznaczenie modelu, serii i długość skoku 6 : GE = żółty, RO = czerwony, B = niebieski, GR = zielony, SW = czarny z nastawną siłą, proszę podać ciśnienie : bar. Przykład zamówienia: sw.150

7 Micro 70 Mocowania Seria MIRO 70-RM ø28 ø40 2 x M5 SHS 12.7 Wsunąć na żądaną pozycję i przykręcić DADO-OK 70-FA 70-RF x ø6.6 ø27 ø x ø Prostokątny górny kołnierz Okrągły górny kołnierz ylinder: gr._ Sposób montażu RM, FA, RF Tylko mocowanie: np.: 70-RM 7

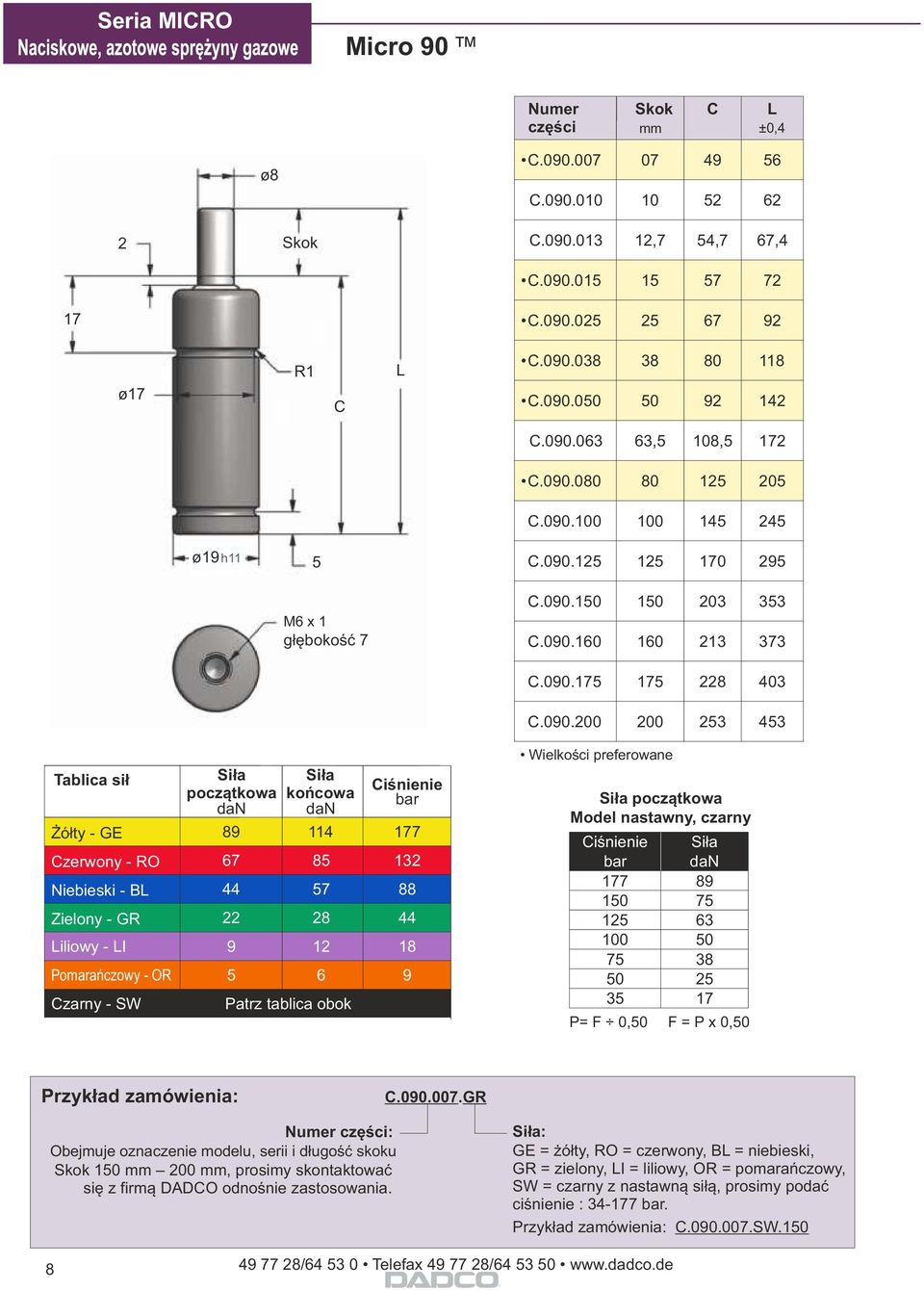

8 Seria MIRO Micro 0 Numer części mm ±0,4 ø ,7 54,7 67, ø17 R ,5 108, ø1 h11 5 M6 x 1 głębokość Tablica sił Żółty - GE zerwony - RO Niebieski - B Zielony - GR iliowy - I Pomarańczowy - OR 5 6 zarny - SW początkowa końcowa Patrz tablica obok iśnienie bar Wielkości preferowane początkowa Model nastawny, czarny iśnienie bar P= F 0,50 F = P x 0,50 Przykład zamówienia: gr Numer części: Obejmuje oznaczenie modelu, serii i długość skoku 150 mm 200 mm, prosimy skontaktować się z firmą DADO odnośnie zastosowania. : GE = żółty, RO = czerwony, B = niebieski, GR = zielony, I = liliowy, OR = pomarańczowy, SW = czarny z nastawną siłą, prosimy podać ciśnienie : bar. Przykład zamówienia: sw.150 8

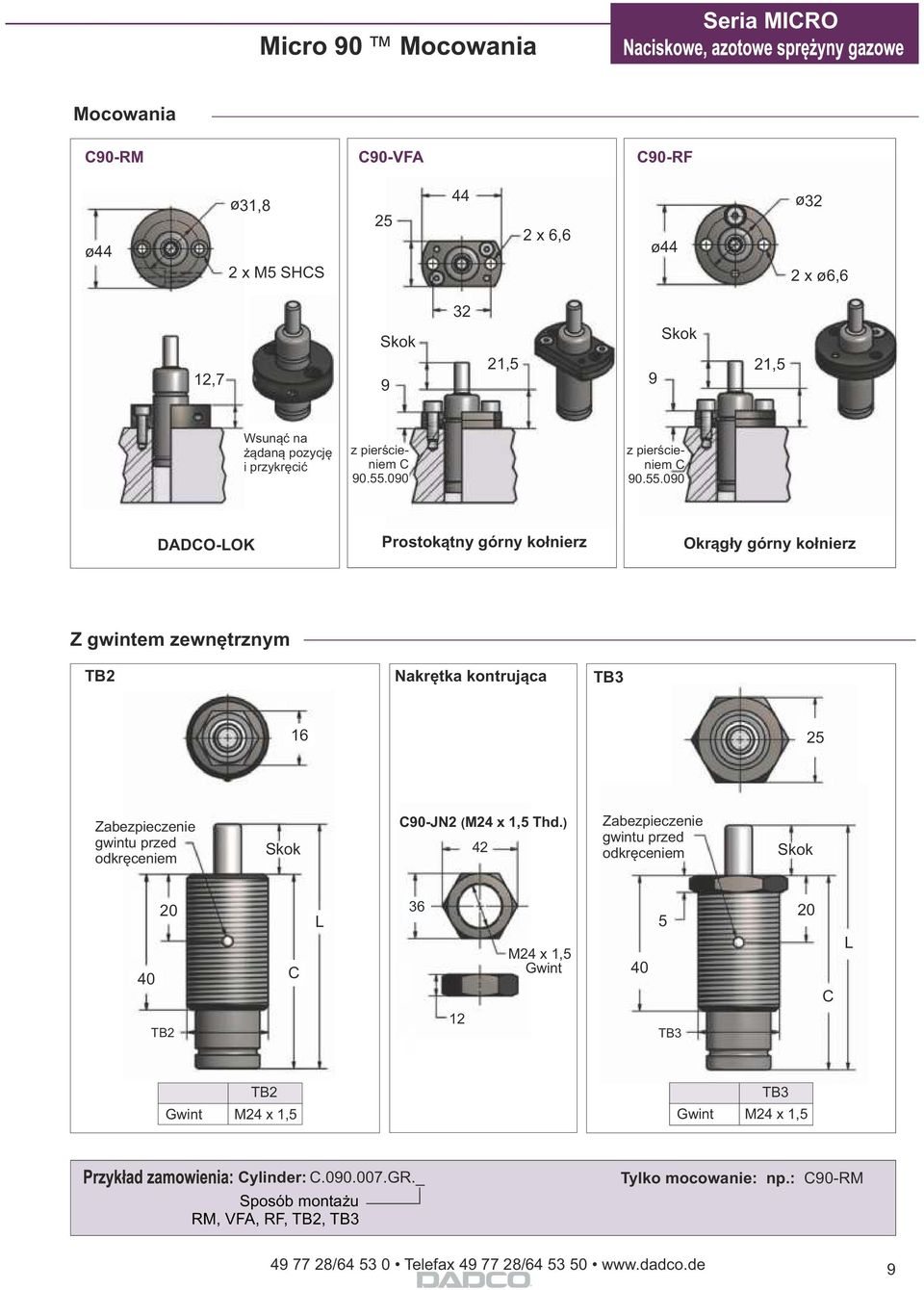

9 Micro 0 Mocowania Seria MIRO Mocowania 0-RM 0-VFA 0-RF ø44 ø31,8 2 x M5 SHS x 6,6 ø44 ø32 2 x ø6, ,7 21,5 21,5 Wsunąć na żądaną pozycję i przykręcić DADO-OK Prostokątny górny kołnierz Okrągły górny kołnierz Z gwintem zewnętrznym TB2 Nakrętka kontrująca TB Zabezpieczenie gwintu przed odkręceniem 0-JN2 (M24 x 1,5 Thd.) 42 Zabezpieczenie gwintu przed odkręceniem M24 x 1,5 Gwint TB2 12 TB3 TB2 TB3 Gwint M24 x 1,5 Gwint M24 x 1,5 ylinder: gr._ Sposób montażu RM, VFA, RF, TB2, TB3 Tylko mocowanie: np.: 0-RM

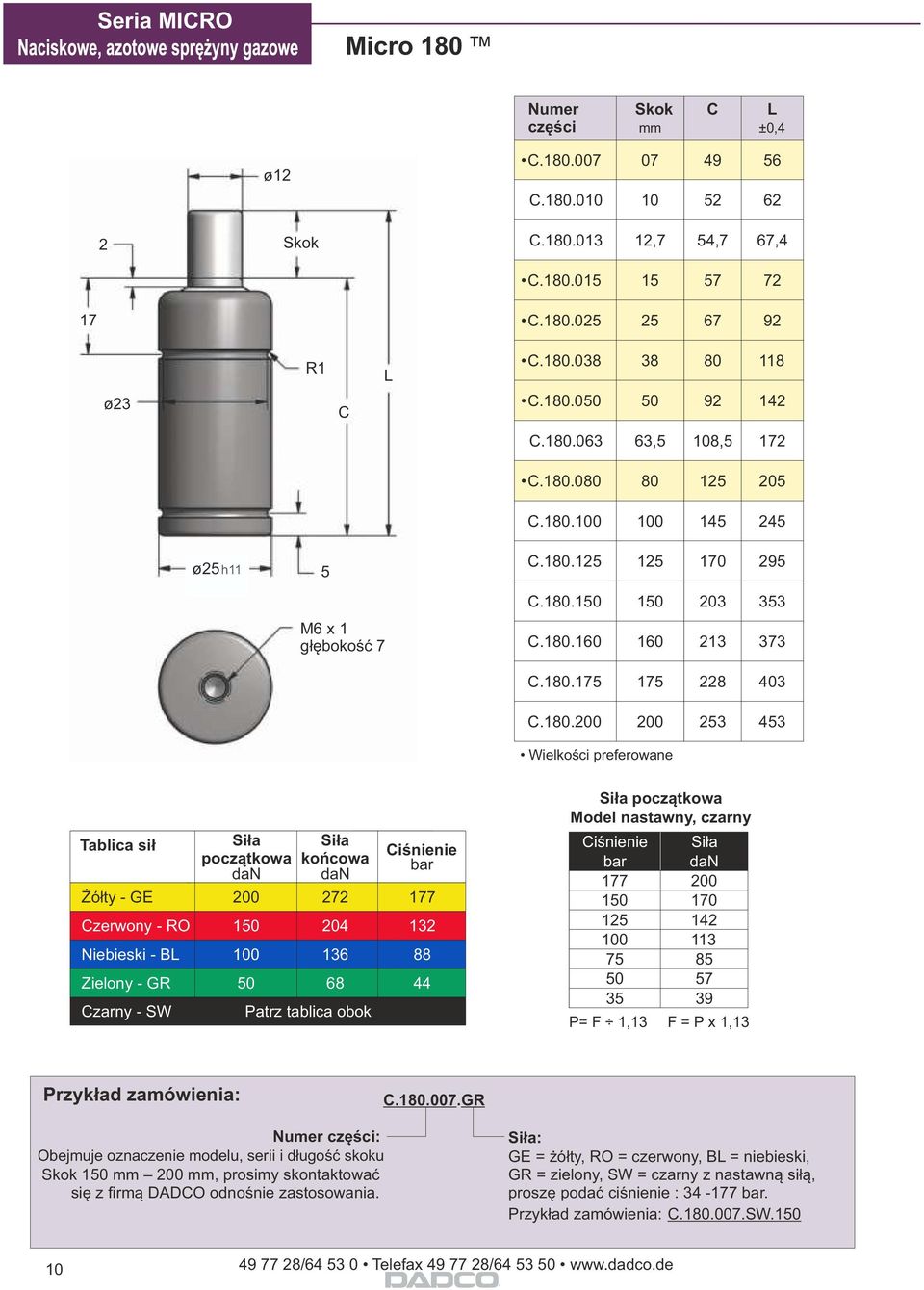

10 Seria MIRO Micro 180 Numer części mm ±0,4 2 ø ,7 54,7 67, ø23 R ,5 108, ø25 h11 5 M6 x 1 głębokość Wielkości preferowane Tablica sił Żółty - GE zerwony - RO Niebieski - B Zielony - GR zarny - SW początkowa końcowa Patrz tablica obok iśnienie bar początkowa Model nastawny, czarny iśnienie bar P= F 1,13 F = P x 1,13 Przykład zamówienia: gr Numer części: Obejmuje oznaczenie modelu, serii i długość skoku 150 mm 200 mm, prosimy skontaktować się z firmą DADO odnośnie zastosowania. : GE = żółty, RO = czerwony, B = niebieski, GR = zielony, SW = czarny z nastawną siłą, proszę podać ciśnienie : bar. Przykład zamówienia: sw

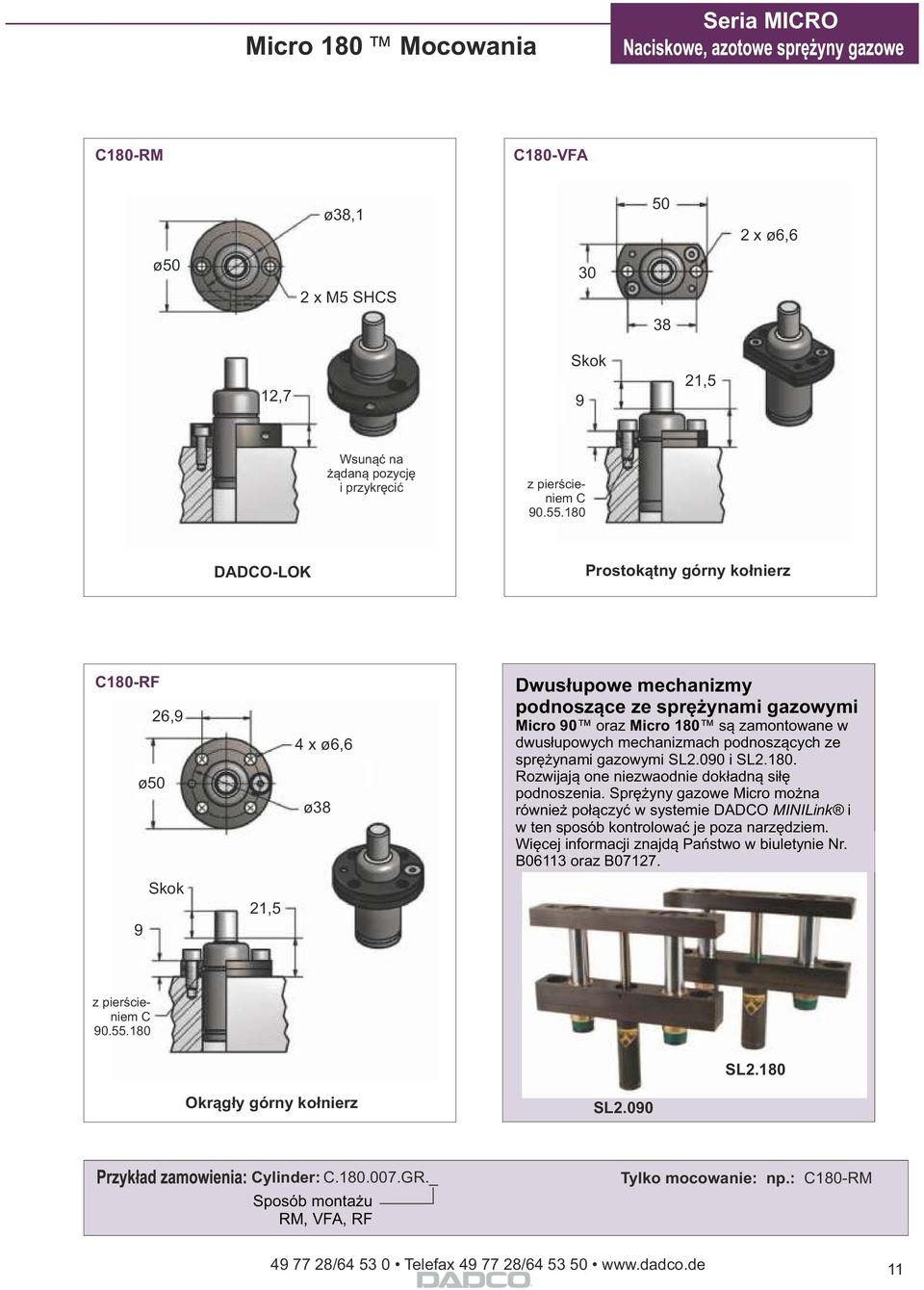

11 Micro 180 Mocowania Seria MIRO 180-RM 180-VFA ø38, x ø6,6 ø50 2 x M5 SHS ,7 21,5 Wsunąć na żądaną pozycję i przykręcić DADO-OK Prostokątny górny kołnierz 180-RF 26, ø50 21,5 4 x ø6,6 ø38 Dwusłupowe mechanizmy podnoszące ze sprężynami gazowymi Micro 0 oraz Micro 180 są zamontowane w dwusłupowych mechanizmach podnoszących ze sprężynami gazowymi S2.00 i S Rozwijają one niezwaodnie dokładną siłę podnoszenia. Sprężyny gazowe Micro można również połączyć w systemie DADO MINIink i w ten sposób kontrolować je poza narzędziem. Więcej informacji znajdą Państwo w biuletynie Nr. B06113 oraz B S2.180 Okrągły górny kołnierz S2.00 ylinder: gr._ Sposób montażu RM, VFA, RF Tylko mocowanie: np.: 180-RM 11

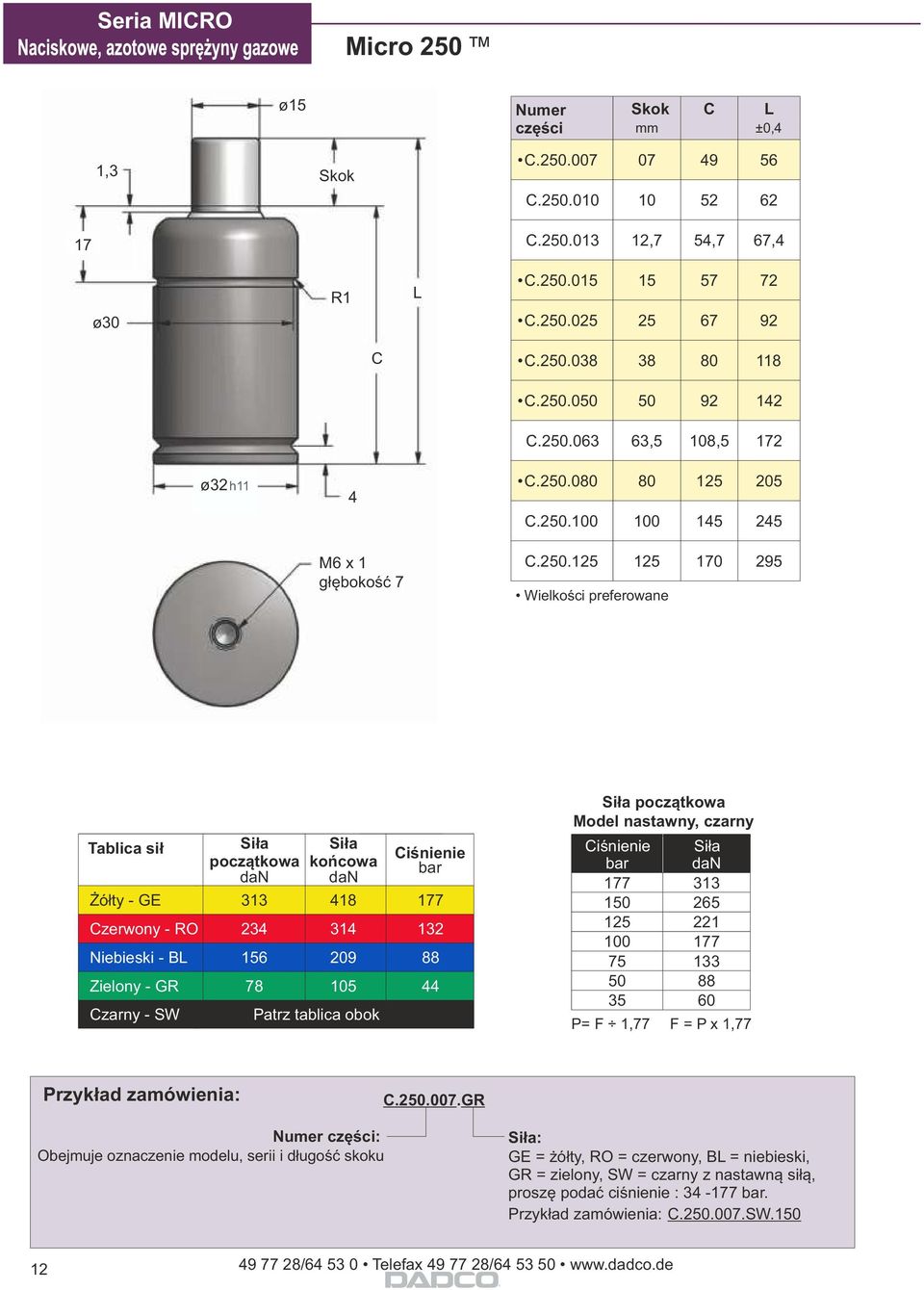

12 Seria MIRO Micro 250 ø15 Numer części mm ±0,4 1, ,7 54,7 67,4 ø30 R ,5 108,5 172 ø32 h11 4 M6 x 1 głębokość Wielkości preferowane Tablica sił Żółty - GE zerwony - RO Niebieski - B Zielony - GR zarny - SW początkowa końcowa Patrz tablica obok iśnienie bar początkowa Model nastawny, czarny iśnienie bar P= F 1,77 F = P x 1,77 Przykład zamówienia: gr Numer części: Obejmuje oznaczenie modelu, serii i długość skoku : GE = żółty, RO = czerwony, B = niebieski, GR = zielony, SW = czarny z nastawną siłą, proszę podać ciśnienie : bar. Przykład zamówienia: sw

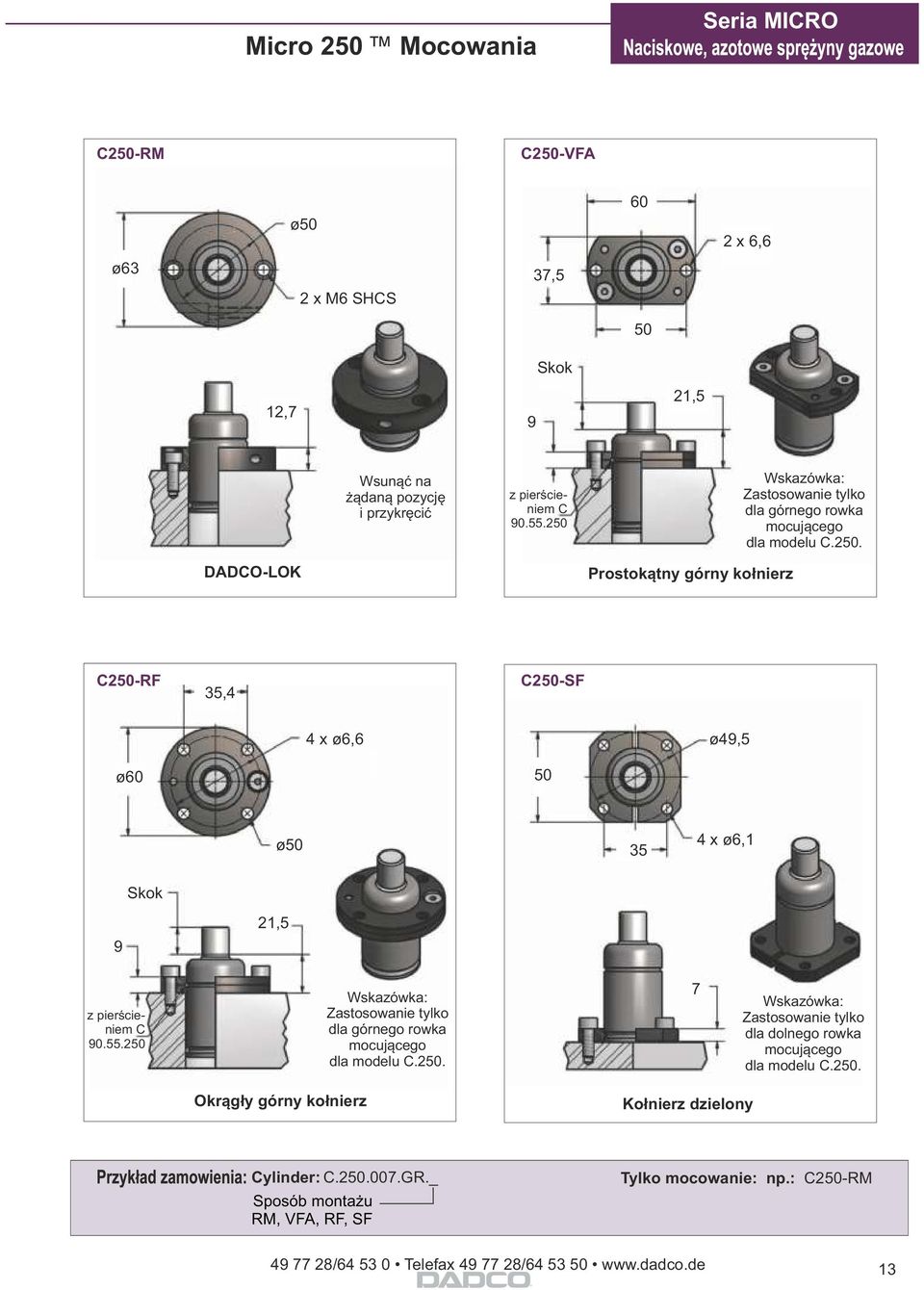

13 Micro 250 Mocowania Seria MIRO 250-RM 250-VFA 60 ø50 2 x 6,6 ø63 37,5 2 x M6 SHS 50 12,7 21,5 Wsunąć na żądaną pozycję i przykręcić Wskazówka: Zastosowanie tylko dla górnego rowka mocującego dla modelu.250. DADO-OK Prostokątny górny kołnierz 250-RF 35,4 250-SF 4 x ø6,6 ø4,5 ø60 50 ø x ø6,1 21, Wskazówka: Zastosowanie tylko dla górnego rowka mocującego dla modelu Wskazówka: Zastosowanie tylko dla dolnego rowka mocującego dla modelu.250. Okrągły górny kołnierz Kołnierz dzielony ylinder: gr._ Sposób montażu RM, VFA, RF, SF Tylko mocowanie: np.: 250-RM 13

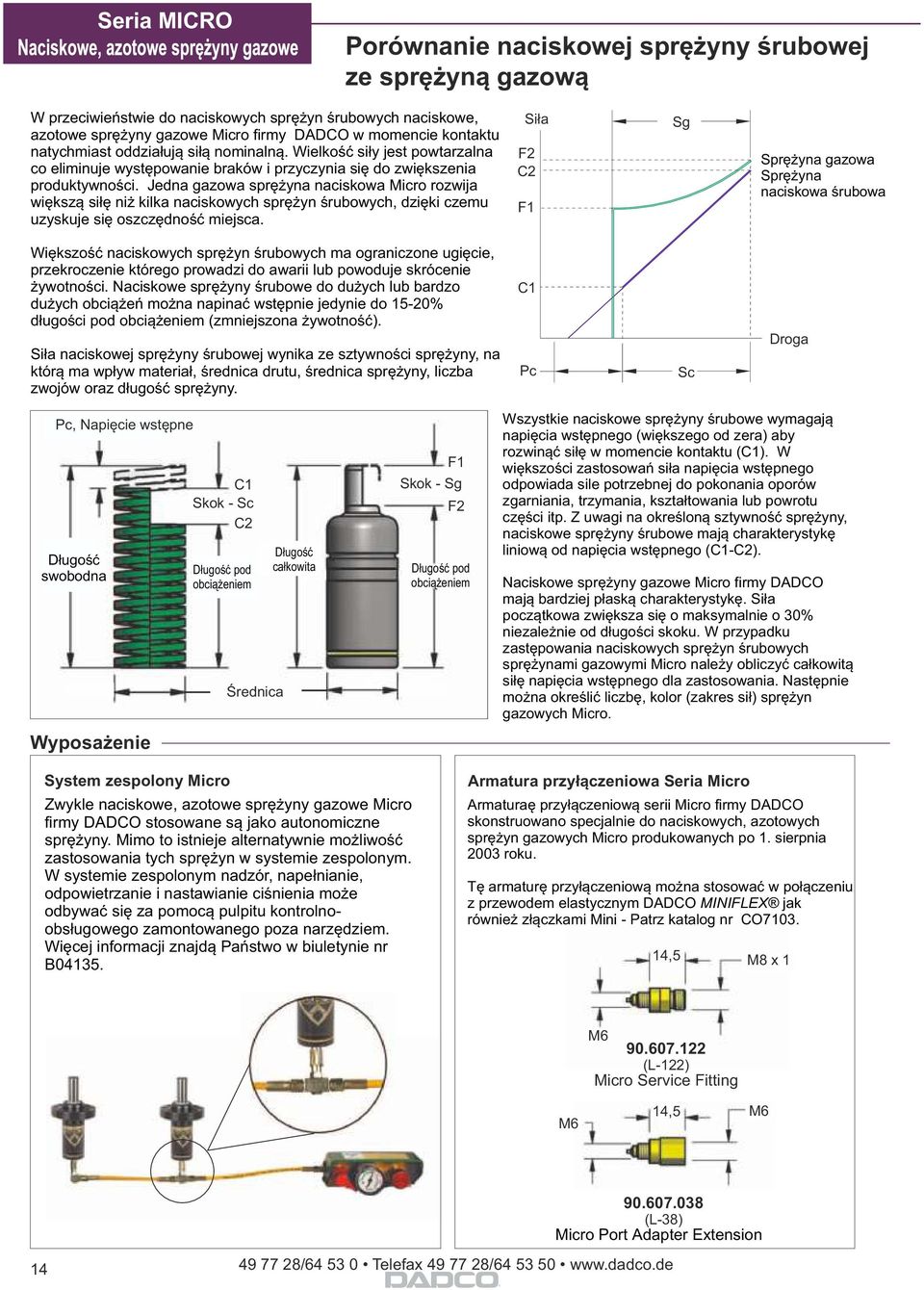

14 Seria MIRO Porównanie naciskowej sprężyny śrubowej ze sprężyną gazową W przeciwieństwie do naciskowych sprężyn śrubowych naciskowe, azotowe sprężyny gazowe Micro firmy DADO w momencie kontaktu natychmiast oddziałują siłą nominalną. Wielkość siły jest powtarzalna co eliminuje występowanie braków i przyczynia się do zwiększenia produktywności. Jedna gazowa sprężyna naciskowa Micro rozwija większą siłę niż kilka naciskowych sprężyn śrubowych, dzięki czemu uzyskuje się oszczędność miejsca. F2 2 F1 Sg Sprężyna gazowa Sprężyna naciskowa śrubowa Większość naciskowych sprężyn śrubowych ma ograniczone ugięcie, przekroczenie którego prowadzi do awarii lub powoduje skrócenie żywotności. Naciskowe sprężyny śrubowe do dużych lub bardzo dużych obciążeń można napinać wstępnie jedynie do 15-20% długości pod obciążeniem (zmniejszona żywotność). naciskowej sprężyny śrubowej wynika ze sztywności sprężyny, na którą ma wpływ materiał, średnica drutu, średnica sprężyny, liczba zwojów oraz długość sprężyny. 1 Pc Sc Droga Pc, Napięcie wstępne Długość swobodna Wyposażenie 1 - Sc 2 Długość pod obciążeniem Średnica Długość całkowita F1 - Sg F2 Długość pod obciążeniem Diameter Wszystkie naciskowe sprężyny śrubowe wymagają napięcia wstępnego (większego od zera) aby rozwinąć siłę w momencie kontaktu (1). W większości zastosowań siła napięcia wstępnego odpowiada sile potrzebnej do pokonania oporów zgarniania, trzymania, kształtowania lub powrotu części itp. Z uwagi na określoną sztywność sprężyny, naciskowe sprężyny śrubowe mają charakterystykę liniową od napięcia wstępnego (1-2). Naciskowe sprężyny gazowe Micro firmy DADO mają bardziej płaską charakterystykę. początkowa zwiększa się o maksymalnie o 30% niezależnie od długości skoku. W przypadku zastępowania naciskowych sprężyn śrubowych sprężynami gazowymi Micro należy obliczyć całkowitą siłę napięcia wstępnego dla zastosowania. Następnie można określić liczbę, kolor (zakres sił) sprężyn gazowych Micro. System zespolony Micro Zwykle naciskowe, azotowe sprężyny gazowe Micro firmy DADO stosowane są jako autonomiczne sprężyny. Mimo to istnieje alternatywnie możliwość zastosowania tych sprężyn w systemie zespolonym. W systemie zespolonym nadzór, napełnianie, odpowietrzanie i nastawianie ciśnienia może odbywać się za pomocą pulpitu kontrolnoobsługowego zamontowanego poza narzędziem. Więcej informacji znajdą Państwo w biuletynie nr B Armatura przyłączeniowa Seria Micro Armaturaę przyłączeniową serii Micro firmy DADO skonstruowano specjalnie do naciskowych, azotowych sprężyn gazowych Micro produkowanych po 1. sierpnia 2003 roku. Tę armaturę przyłączeniową można stosować w połączeniu z przewodem elastycznym DADO MINIFEX jak również złączkami Mini - Patrz katalog nr O ,5 M8 x 1 M6 M (-122) Micro Service Fitting 14,5 M (-38) Micro Port Adapter Extension 14

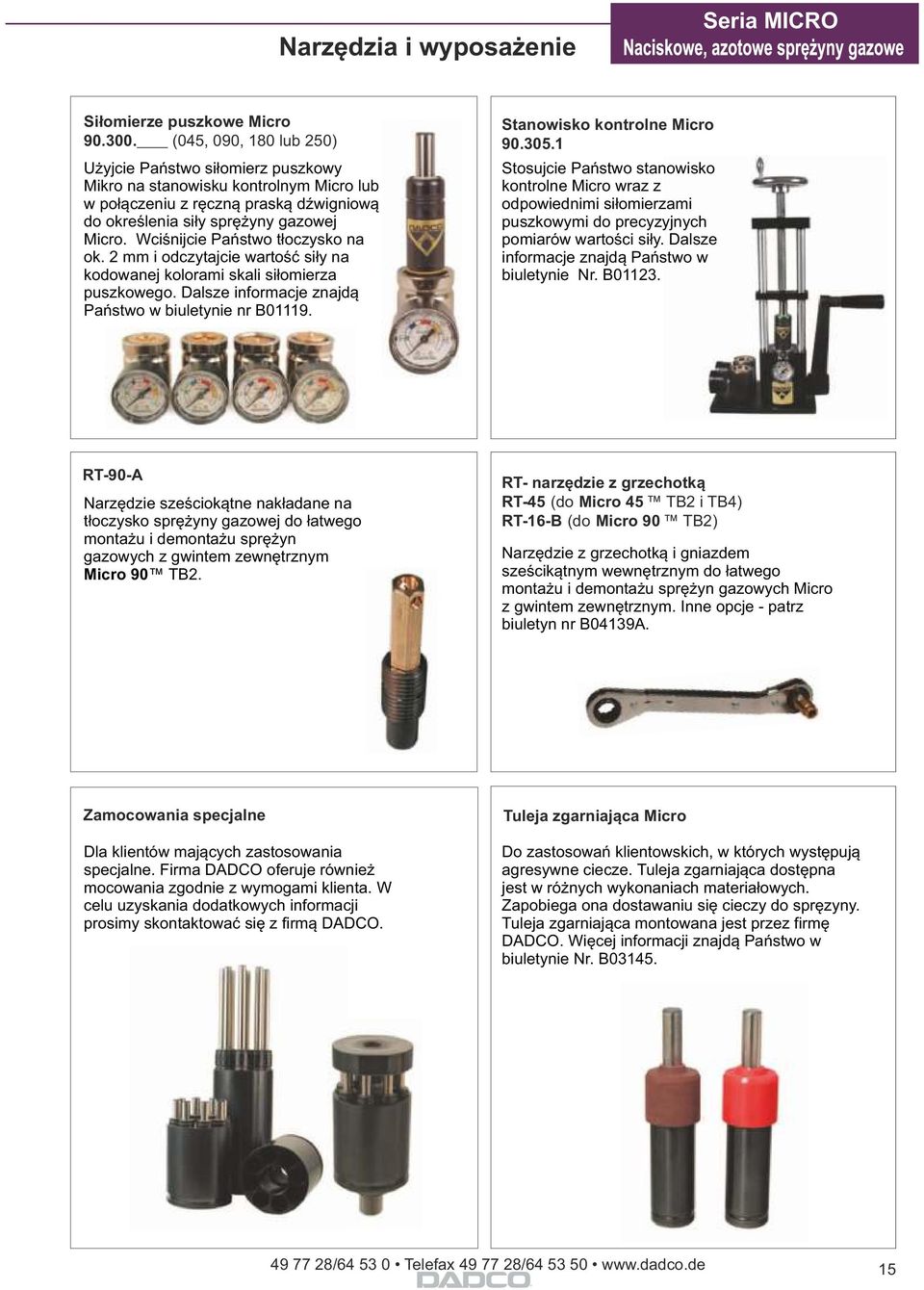

15 Narzędzia i wyposażenie Seria MIRO Siłomierze puszkowe Micro (045, 00, 180 lub 250) Użyjcie Państwo siłomierz puszkowy Mikro na stanowisku kontrolnym Micro lub w połączeniu z ręczną praską dźwigniową do określenia siły sprężyny gazowej Micro. Wciśnijcie Państwo tłoczysko na ok. 2 mm i odczytajcie wartość siły na kodowanej kolorami skali siłomierza puszkowego. Dalsze informacje znajdą Państwo w biuletynie nr B0111. Stanowisko kontrolne Micro Stosujcie Państwo stanowisko kontrolne Micro wraz z odpowiednimi siłomierzami puszkowymi do precyzyjnych pomiarów wartości siły. Dalsze informacje znajdą Państwo w biuletynie Nr. B RT-0-A Narzędzie sześciokątne nakładane na tłoczysko sprężyny gazowej do łatwego montażu i demontażu sprężyn gazowych z gwintem zewnętrznym Micro 0 TB2. RT- narzędzie z grzechotką RT-45 (do Micro 45 TB2 i TB4) RT-16-B (do Micro 0 TB2) Narzędzie z grzechotką i gniazdem sześcikątnym wewnętrznym do łatwego montażu i demontażu sprężyn gazowych Micro z gwintem zewnętrznym. Inne opcje - patrz biuletyn nr B0413A. Zamocowania specjalne Dla klientów mających zastosowania specjalne. Firma DADO oferuje również mocowania zgodnie z wymogami klienta. W celu uzyskania dodatkowych informacji prosimy skontaktować się z firmą DADO. Tuleja zgarniająca Micro Do zastosowań klientowskich, w których występują agresywne ciecze. Tuleja zgarniająca dostępna jest w różnych wykonaniach materiałowych. Zapobiega ona dostawaniu się cieczy do spręzyny. Tuleja zgarniająca montowana jest przez firmę DADO. Więcej informacji znajdą Państwo w biuletynie Nr. B

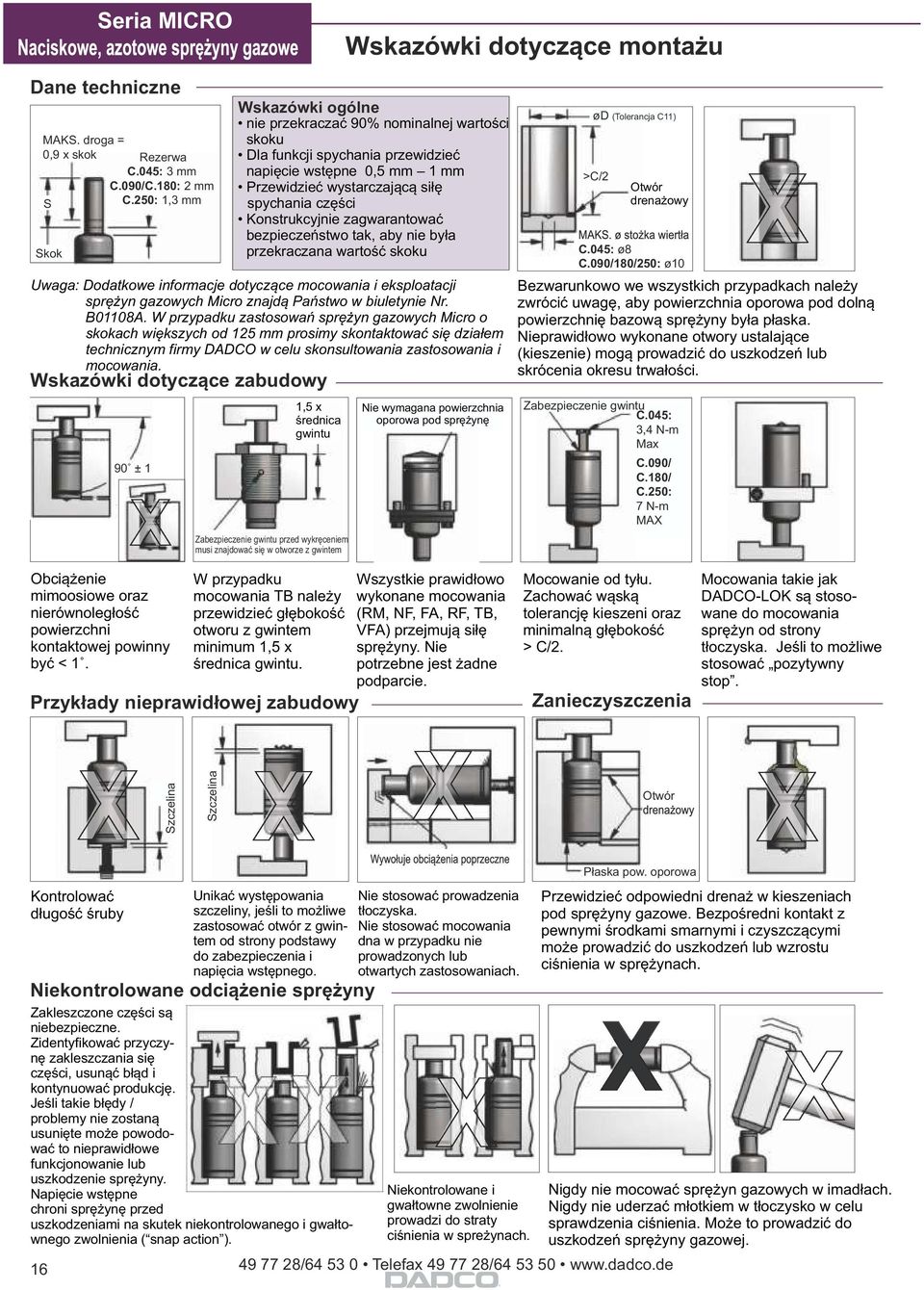

16 Seria MIRO Wskazówki dotyczące montażu Dane techniczne MAKS. droga = 0, x skok Rezerwa.045: 3 mm.00/.180: 2 mm S.250: 1,3 mm Wskazówki dotyczące zabudowy 0 ± 1 Wskazówki ogólne nie przekraczać 0% nominalnej wartości skoku Dla funkcji spychania przewidzieć napięcie wstępne 0,5 mm 1 mm Przewidzieć wystarczającą siłę spychania części Konstrukcyjnie zagwarantować bezpieczeństwo tak, aby nie była przekraczana wartość skoku Uwaga: Dodatkowe informacje dotyczące mocowania i eksploatacji sprężyn gazowych Micro znajdą Państwo w biuletynie Nr. B01108A. W przypadku zastosowań sprężyn gazowych Micro o skokach większych od 125 mm prosimy skontaktować się działem technicznym firmy DADO w celu skonsultowania zastosowania i mocowania. 1,5 x średnica gwintu Zabezpieczenie gwintu przed wykręceniem musi znajdować się w otworze z gwintem Nie wymagana powierzchnia oporowa pod sprężynę ød (Tolerancja 11) >/2 Otwór drenażowy.045: ø8.00/180/250: ø10 Bezwarunkowo we wszystkich przypadkach należy zwrócić uwagę, aby powierzchnia oporowa pod dolną powierzchnię bazową sprężyny była płaska. Nieprawidłowo wykonane otwory ustalające (kieszenie) mogą prowadzić do uszkodzeń lub skrócenia okresu trwałości. Zabezpieczenie gwintu.045: 3,4 N-m Max.00/.180/.250: 7 N-m MAX Obciążenie mimoosiowe oraz nierównoległość powierzchni kontaktowej powinny być < 1. W przypadku mocowania TB należy przewidzieć głębokość otworu z gwintem minimum 1,5 x średnica gwintu. Przykłady nieprawidłowej zabudowy Wszystkie prawidłowo wykonane mocowania (RM, NF, FA, RF, TB, VFA) przejmują siłę sprężyny. Nie potrzebne jest żadne podparcie. Mocowanie od tyłu. Zachować wąską tolerancję kieszeni oraz minimalną głębokość > /2. Zanieczyszczenia Mocowania takie jak DADO-OK są stosowane do mocowania sprężyn od strony tłoczyska. Jeśli to możliwe stosować pozytywny stop. Szczelina Szczelina Otwór Kontrolować długość śruby Unikać występowania szczeliny, jeśli to możliwe zastosować otwór z gwintem od strony podstawy do zabezpieczenia i napięcia wstępnego. Niekontrolowane odciążenie sprężyny Zakleszczone części są niebezpieczne. Zidentyfikować przyczynę zakleszczania się części, usunąć błąd i kontynuować produkcję. Jeśli takie błędy / problemy nie zostaną usunięte może powodować to nieprawidłowe funkcjonowanie lub uszkodzenie sprężyny. Napięcie wstępne chroni sprężynę przed uszkodzeniami na skutek niekontrolowanego i gwałtownego zwolnienia ( snap action ). Nie stosować prowadzenia tłoczyska. Nie stosować mocowania dna w przypadku nie prowadzonych lub otwartych zastosowaniach. Niekontrolowane i gwałtowne zwolnienie prowadzi do straty ciśnienia w spreżynach. Płaska pow. oporowa X 16 Przewidzieć odpowiedni drenaż w kieszeniach pod sprężyny gazowe. Bezpośredni kontakt z pewnymi środkami smarnymi i czyszczącymi może prowadzić do uszkodzeń lub wzrostu ciśnienia w sprężynach. Nigdy nie mocować sprężyn gazowych w imadłach. Nigdy nie uderzać młotkiem w tłoczysko w celu sprawdzenia ciśnienia. Może to prowadzić do uszkodzeń sprężyny gazowej.

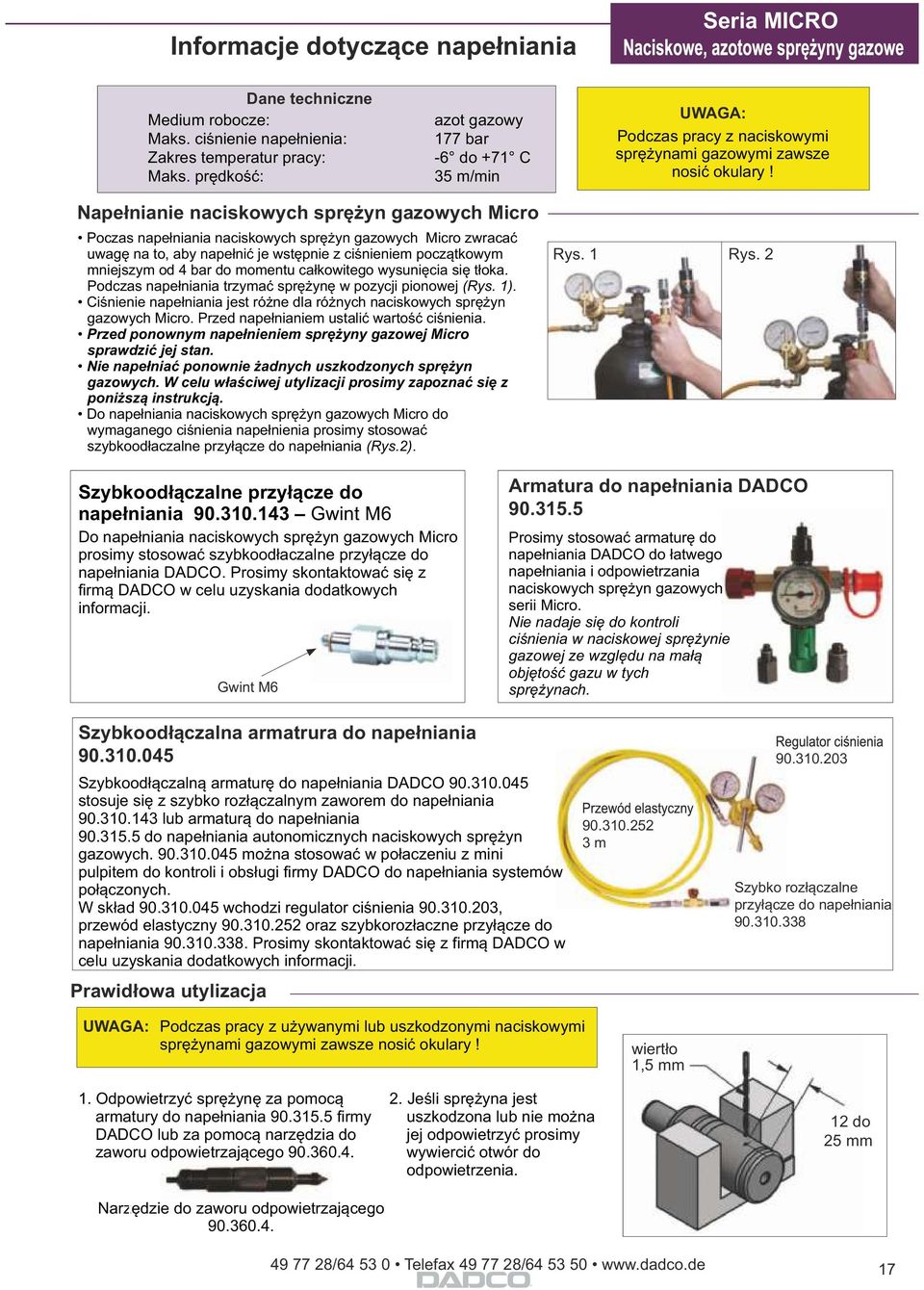

17 Informacje dotyczące napełniania Seria MIRO Dane techniczne Medium robocze: Maks. ciśnienie napełnienia: Zakres temperatur pracy: Maks. prędkość: azot gazowy 177 bar -6 do m/min UWAGA: Podczas pracy z naciskowymi sprężynami gazowymi zawsze nosić okulary! Napełnianie naciskowych sprężyn gazowych Micro Poczas napełniania naciskowych sprężyn gazowych Micro zwracać uwagę na to, aby napełnić je wstępnie z ciśnieniem początkowym mniejszym od 4 bar do momentu całkowitego wysunięcia się tłoka. Podczas napełniania trzymać sprężynę w pozycji pionowej (Rys. 1). iśnienie napełniania jest różne dla różnych naciskowych sprężyn gazowych Micro. Przed napełnianiem ustalić wartość ciśnienia. Przed ponownym napełnieniem sprężyny gazowej Micro sprawdzić jej stan. Nie napełniać ponownie żadnych uszkodzonych sprężyn gazowych. W celu właściwej utylizacji prosimy zapoznać się z poniższą instrukcją. Do napełniania naciskowych sprężyn gazowych Micro do wymaganego ciśnienia napełnienia prosimy stosować szybkoodłaczalne przyłącze do napełniania (Rys.2). Rys. 1 Rys. 2 Szybkoodłączalne przyłącze do napełniania Gwint M6 Do napełniania naciskowych sprężyn gazowych Micro prosimy stosować szybkoodłaczalne przyłącze do napełniania DADO. Prosimy skontaktować się z firmą DADO w celu uzyskania dodatkowych informacji. Gwint M6 Armatura do napełniania DADO Prosimy stosować armaturę do napełniania DADO do łatwego napełniania i odpowietrzania naciskowych sprężyn gazowych serii Micro. Nie nadaje się do kontroli ciśnienia w naciskowej sprężynie gazowej ze względu na małą objętość gazu w tych sprężynach. Szybkoodłączalna armatrura do napełniania Szybkoodłączalną armaturę do napełniania DADO stosuje się z szybko rozłączalnym zaworem do napełniania lub armaturą do napełniania do napełniania autonomicznych naciskowych sprężyn gazowych można stosować w połaczeniu z mini pulpitem do kontroli i obsługi firmy DADO do napełniania systemów połączonych. W skład wchodzi regulator ciśnienia , przewód elastyczny oraz szybkorozłaczne przyłącze do napełniania Prosimy skontaktować się z firmą DADO w celu uzyskania dodatkowych informacji. Prawidłowa utylizacja m Szybko rozłączalne przyłącze do napełniania UWAGA: Podczas pracy z używanymi lub uszkodzonymi naciskowymi sprężynami gazowymi zawsze nosić okulary! wiertło 1,5 mm 1. Odpowietrzyć sprężynę za pomocą armatury do napełniania firmy DADO lub za pomocą narzędzia do zaworu odpowietrzającego Narzędzie do zaworu odpowietrzającego Jeśli sprężyna jest uszkodzona lub nie można jej odpowietrzyć prosimy wywiercić otwór do odpowietrzenia. 12 do 25 mm 17

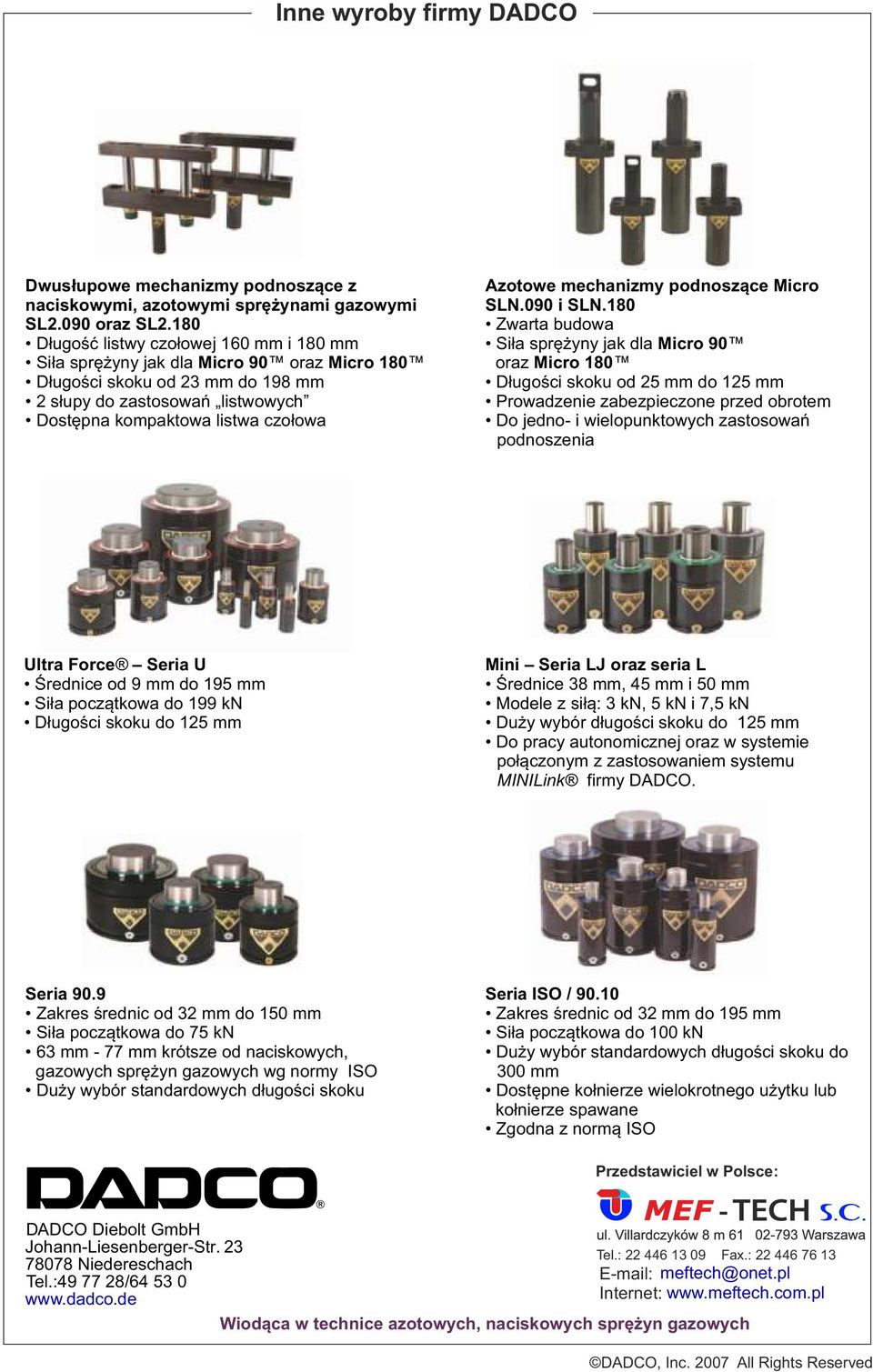

18 Inne wyroby firmy DADO Dwusłupowe mechanizmy podnoszące z naciskowymi, azotowymi sprężynami gazowymi S2.00 oraz S2.180 Długość listwy czołowej 160 mm i 180 mm sprężyny jak dla Micro 0 oraz Micro 180 Długości skoku od 23 mm do 18 mm 2 słupy do zastosowań listwowych Dostępna kompaktowa listwa czołowa Azotowe mechanizmy podnoszące Micro SN.00 i SN.180 Zwarta budowa sprężyny jak dla Micro 0 oraz Micro 180 Długości skoku od 25 mm do 125 mm Prowadzenie zabezpieczone przed obrotem Do jedno- i wielopunktowych zastosowań podnoszenia Ultra Force Seria U Średnice od mm do 15 mm początkowa do 1 kn Długości skoku do 125 mm Mini Seria J oraz seria Średnice 38 mm, 45 mm i 50 mm Modele z siłą: 3 kn, 5 kn i 7,5 kn Duży wybór długości skoku do 125 mm Do pracy autonomicznej oraz w systemie połączonym z zastosowaniem systemu MINIink firmy DADO. Seria 0. Zakres średnic od 32 mm do 150 mm początkowa do 75 kn 63 mm - 77 mm krótsze od naciskowych, gazowych sprężyn gazowych wg normy ISO Duży wybór standardowych długości skoku Seria ISO / 0.10 Zakres średnic od 32 mm do 15 mm początkowa do 100 kn Duży wybór standardowych długości skoku do 300 mm Dostępne kołnierze wielokrotnego użytku lub kołnierze spawane Zgodna z normą ISO Przedstawiciel w Polsce: DADO Diebolt GmbH Johann-iesenberger-Str Niedereschach Tel.: / Tel.: Fax.: meftech@onet.pl Internet: Wiodąca w technice azotowych, naciskowych sprężyn gazowych DADO, Inc All Rights Reserved
