Zawory wielodrogowe Uruchamiane mechanicznie Seria AP - inch. Broszura katalogowa

Transkrypt

1 Broszura katalogowa

2 2 Qn= l/min króciec rurowy wyjście króćca sprężonego powietrza: 1/8-27 NPTF 3 Elementy uruchamiające zaworów do montażu na tablicy rozdzielczej serii AP/ST dla Seria AP, ST 5 do elementów uruchamiających zaworów do montażu na tablicy rozdzielczej serii AP/ST dla Seria AP, ST 8 Zestaw adapterów do połączenia elementów uruchamiających z zaworami serii AP/ST dla Seria AP, ST 11 Pokrywa ochronna, Seria AP 12 Pokrywa ochronna, Seria AP dla AP 13

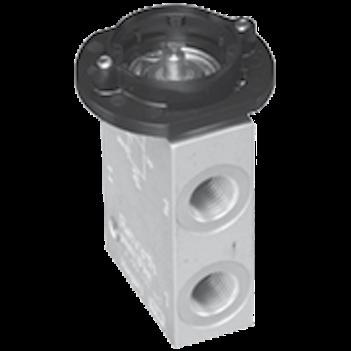

3 Qn= l/min króciec rurowy wyjście króćca sprężonego powietrza: 1/8-27 NPTF 3 Konstrukcja zawór osadowy Ciśnienie robocze min/max 0 bar / 10 bar Temperatura otoczenia min./maks. -30 C / +80 C Temperatura medium min./maks. -30 C / +80 C Medium Sprężone powietrze Maks. wielkość cząstek 5 µm Zawartość oleju w sprężonym powietrzu 0 mg/m³ - 5 mg/m³ Materiały: Obudowa Uszczelki aluminium Kauczuk nitrylowy Element uruchamiający Króciec sprężonego powietrza wejście wyjście odpowietrznik Qn 1 2 Qn 2 3 [l/min] [l/min] [kg] Ciężar Rys. Ad. Numer materiałowy zabudowa tablicowa 1/8 NPT 1/8-27 NPTF 1/8 NPT ,09 Fig. 6 1); 2) R ) przycisk uruchamiający proszę zamawiać osobno 2) Bez możliwości łączenia z przyciskiem grzybkowym z zapadką i zwalniaczem obrotowym R Przepływ znamionowy Qn przy 6 bar i Δp = 1 bar Siła uruchamiająca F [N] 50 F = siła uruchamiająca P B = Ciśnienie robocze / R / p B [bar] _a

4 2 4 Qn= l/min króciec rurowy wyjście króćca sprężonego powietrza: 1/8-27 NPTF Rozmiary, Fig. 6 1) 22,5 1 3 SW pmax=10bar ) wycięcie w płycie frontowej Rozmiary, wycięcie w płycie frontowej 22,5 2,2 +0,1 0 min ,1 0 min 37 1) Dla przycisków grzybkowych (R , R , R ) należy przewidzieć minimalny odstęp wynoszący 41 mm. 1)

5 5 Elementy uruchamiające zaworów do montażu na tablicy rozdzielczej serii AP/ST dla Seria AP, ST Temperatura otoczenia min./maks. -30 C / +70 C Uwagi Techniczne W wyniku połączenia zaworu do montażu na tablicy rozdzielczej ST z elementem uruchamiającym może powstać urządzenie sterujące do zatrzymywania awaryjnego, które musi spełniać właściwe przepisy dyrektywy maszynowej WE 2006/42/WE oraz norm EN ISO i EN ISO W rozumieniu normy EN ISO zawór do montażu na tablicy rozdzielczej ST jest jednokanałowym elementem konstrukcyjnym. W przypadku wyższych poziomów zapewnienia bezpieczeństwa (c, d, e) należy stosować bardziej wytrzymałą architekturę. Wersja Kolor Materiał Ciężar Min. ilość zamówienia Rys. Ad. Numer materiałowy [kg] [Szt.] Czerwony R przycisk Czarny R Poliamid 0,011 1 Fig. 1 - Żółty R Zielony R Czerwony R Przycisk grzybkowy Zielony Poliamid 0,024 1 Fig. 2 - R Żółty R Przycisk grzybkowy z zapadką i zwalniaczem obrotowym Czerwony Poliamid 0,047 1 Fig. 3 1) R dźwignia przechylna Czerwony R Poliamid 0,014 1 Fig. 4 - Biały R Przełącznik obrotowy Czerwony R z dwoma pozycjami Poliamid 0,02 1 Fig. 5 - blokowania Szary R Przycisk z zapadką i zwalniaczem obrotowym Czarny Poliamid 0,032 1 Fig. 6 - R Zamek obrotowy z 2) R Szary Poliamid 0,05 1 Rys. 7 dwoma kluczykami 3) R ) Tylko dla zaworów z cofaniem sprężynowym serii ST (R , R ) 2) Klucz można usunąć tylko wtedy, gdy przycisk jest naciśnięty. 3) Klucz można usunąć w stanie naciśniętym / nienaciśniętym.

6 6 Rozmiary, wycięcie w płycie frontowej, zawór pojedynczy +0,4 22,3 0 2,2 +0,2 0 24,1 +0,4 0 W przypadku rozmieszczenia wielu zaworów, patrz Wycięcie w płycie przedniej serii AP lub ST _a Fig. 1 Fig ,4 12, ,4 33, _a _a

7 7 Fig. 3 Fig. 4 31, ,4 40,6 19,4 23, _a _a Tylko dla zaworów z cofaniem sprężynowym serii ST (R , R ) Fig. 5 Fig ,4 24, _a 60 19,35 28, _a

8 8 Rys ,4 23,2 49, _a do elementów uruchamiających zaworów do montażu na tablicy rozdzielczej serii AP/ST dla Seria AP, ST Temperatura otoczenia min./maks. -30 C / +70 C Wersja Kolor Materiał Ciężar Rys. Ad. Numer materiałowy [kg] Podstawka tabliczki Antracyt Poliamid 0,003 Fig. 1 - R Tabliczki opisowe, prostokątne srebrny Polichlorek winylu 0,001 Fig. 2 - R Tabliczka opisowa wyłącznika awaryjnego, okrągła Żółty Polichlorek winylu 0,001 Fig. 3 1) R ) Tylko dla zaworów z cofaniem sprężynowym serii ST (R , R )

9 9 Pierścień mocujący M22x1 Wersja Kolor Materiał Ciężar Rys. Ad. Numer materiałowy [kg] Zatyczka Antracyt Poliamid 0,026 Fig. 4 - R Czarny Poliamid 0,007 Fig. 5 - R Klucz zapasowy - - 0,001 Fig. 6 - R Pierścień redukcyjny Ø30,5 na Ø22,5 1) Tylko dla zaworów z cofaniem sprężynowym serii ST (R , R ) - Poliamid 0,001 Rys. 7 - R Fig. 1 Fig. 2 27,4 27 0, , , Fig. 3 Fig ,2 +0,1 22,5 12,7 0,1 18, Tylko dla zaworów z cofaniem sprężynowym serii ST (R , R )

10 10 Fig. 5 Fig. 6 SW24 M22x ,8 2 18, Rys ,7 0,5 7,40 30,20 37,00 36, ,5 +0,5 3,2 +0,2 32,7 +0,2 65 M22x1 SW

11 11 Zestaw adapterów do połączenia elementów uruchamiających z zaworami serii AP/ST dla Seria AP, ST Temperatura otoczenia min./maks. -30 C / +70 C Uwagi Techniczne Zestaw adapterów jest potrzebny do połączenia elementów uruchamiającychr , R ,R , R , R , R , R ,R , R , R , R , R , R , R z zaworami , , , , , , Wersja Materiał Ciężar Numer materiałowy [kg] Adapter Poliamid 0,003 R Rozmiary +0,1 = 0,5 0 Nm Z N 1 5x max dla zaworów do montażu tablicowego

12 12 Pokrywa ochronna, Seria AP ) 2) ) guma ryflowana 2) wkręt z łbem stożkowym płaskim z gniazdem sześciokątnym M6 x20 Numer materiałowy Pokrywa ochronna do mechanizmu uruchamiającego zawór Dostawa zawiera uszczelkę i śrubę mocującą Typ Materiał Powierzchnia Ciężar [kg] Stal lakierowany w kolorze szarym 1

13 13 Pokrywa ochronna, Seria AP dla AP _a Numer materiałowy Pokrywa ochronna do mechanizmu uruchamiającego zawór, z przytrzymywaczem kształtowym Dostawa z 2 śrubami mocującymi Typ Materiał Powierzchnia Ciężar [kg] aluminium lakierowany w kolorze szarym 0,35
