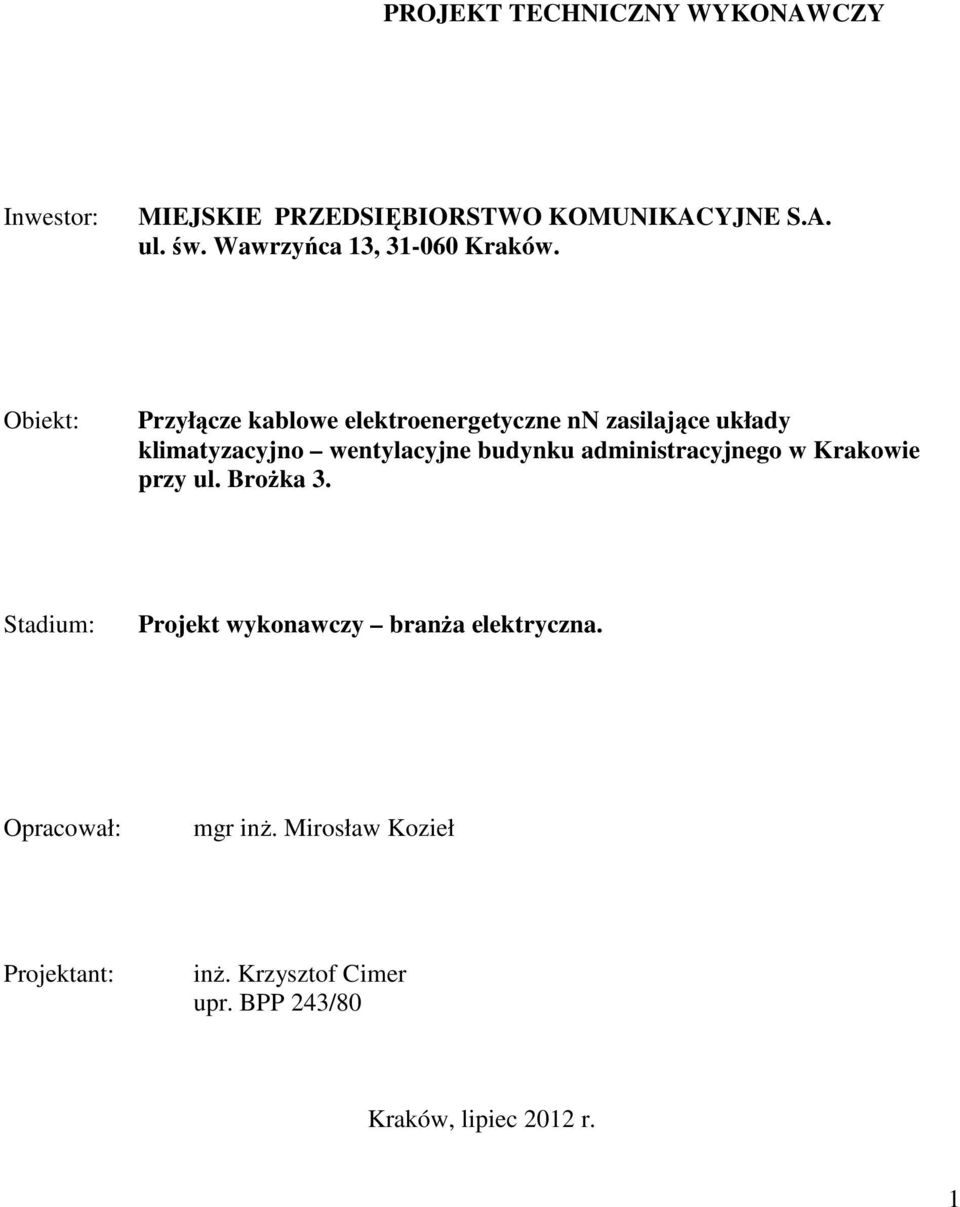

1 PROJEKT TECHNICZNY WYKONAWCZY Inwestor: MIEJSKIE PRZEDSIĘBIORSTWO KOMUNIKACYJNE S.A. ul. św. Wawrzyńca 13, Kraków. Obiekt: Przyłącze kablowe elektroenergetyczne nn zasilające układy klimatyzacyjno wentylacyjne budynku administracyjnego w Krakowie przy ul. Brożka 3. Stadium: Projekt wykonawczy branża elektryczna. Opracował: mgr inż. Mirosław Kozieł Projektant: inż. Krzysztof Cimer upr. BPP 243/80 Kraków, lipiec 2012 r. 1

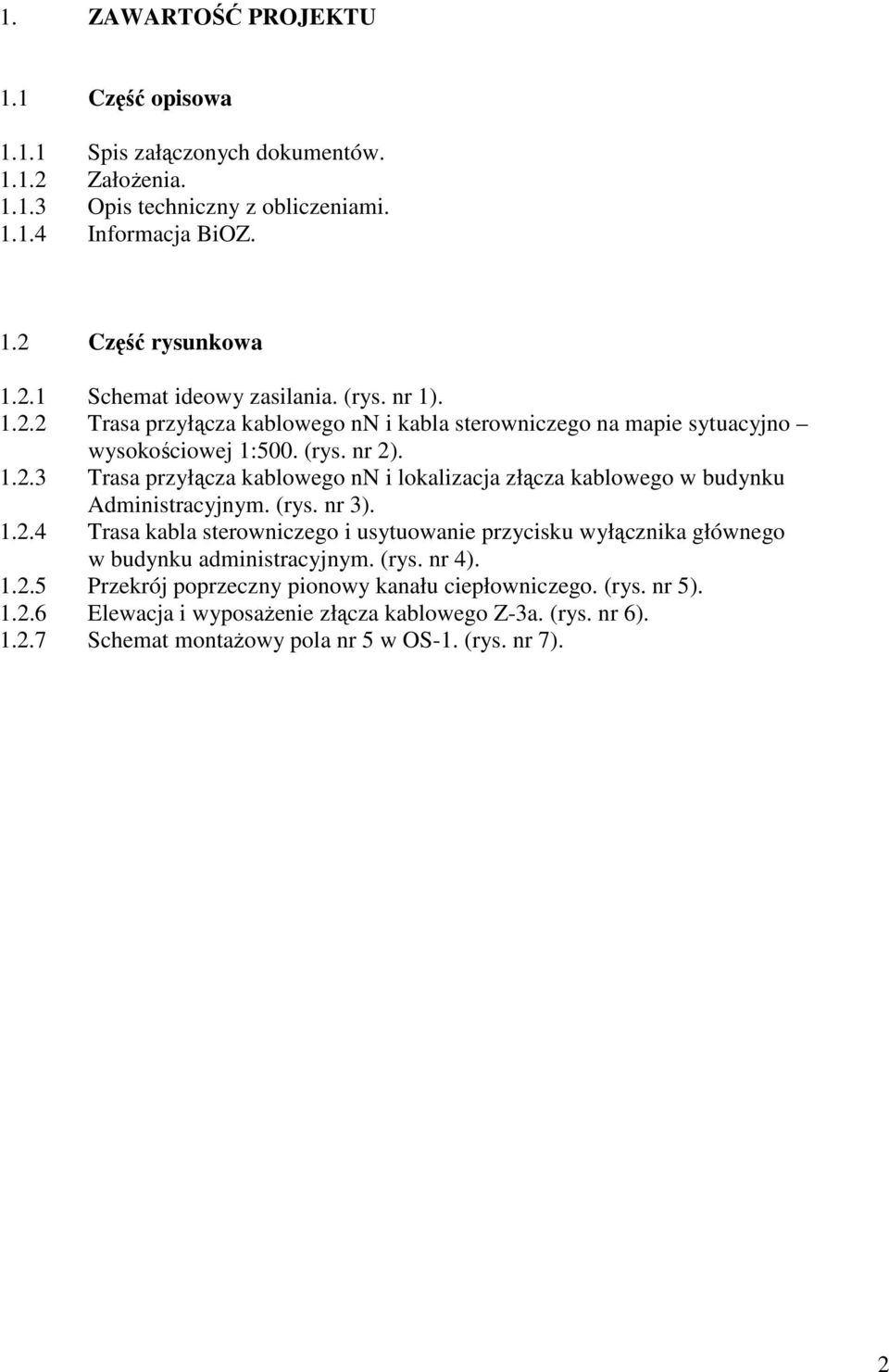

2 1. ZAWARTOŚĆ PROJEKTU 1.1 Część opisowa Spis załączonych dokumentów Założenia Opis techniczny z obliczeniami Informacja BiOZ. 1.2 Część rysunkowa Schemat ideowy zasilania. (rys. nr 1) Trasa przyłącza kablowego nn i kabla sterowniczego na mapie sytuacyjno wysokościowej 1:500. (rys. nr 2) Trasa przyłącza kablowego nn i lokalizacja złącza kablowego w budynku Administracyjnym. (rys. nr 3) Trasa kabla sterowniczego i usytuowanie przycisku wyłącznika głównego w budynku administracyjnym. (rys. nr 4) Przekrój poprzeczny pionowy kanału ciepłowniczego. (rys. nr 5) Elewacja i wyposażenie złącza kablowego Z-3a. (rys. nr 6) Schemat montażowy pola nr 5 w OS-1. (rys. nr 7). 2

3 1.1 CZĘŚĆ OPISOWA Spis załączonych do projektu dokumentów: - Oświadczenie projektanta, - Uprawnienia i zaświadczenie projektanta MOIIB, Założenia: Podstawę dla opracowania niniejszego projektu stanowią: - Ustalenia z Inwestorem, - Obowiązujące normy, przepisy, zarządzenia, Opis robót, obliczenia, wnioski: Opis obiektu. Przyłącze kablowe elektroenergetyczne nn relacji: stacja transformatorowa OS-1 złącze kablowe Z-3a w budynku administracyjnym. Układ pomiarowy rozliczeniowy energii elektrycznej za złączem kablowym będzie przedmiotem osobnego opracowania Parametry projektowanego przyłącza kablowego elektroenergetycznego nn. - Linia kablowa jednotorowa nn - 0,4 kv L 1,2,3 /N: 4 x YAKXS 0,6/1kV 1 x 400 mm 2 o długości 361 m. - Linia kablowa w stacji transformatorowej OS-1 wyprowadzona zostaje z wolnego pola nr 5. - Pole nr 5 zostaje w miejsce podstaw bezpiecznikowych mocy PB-400 wyposażone w 3-biegunowy wyłącznik mocy LSI 400 A zabezpieczający przyłącz kablowy i jednocześnie stanowiący przeciwpożarowy wyłącznik prądu sterowany z przycisku ROP-31 przy wejściu głównym północnym budynku administracyjnego. - Linia kablowa w budynku administracyjnym zostaje zakończona złączem kablowym Z-3a w obudowie termoutwardzalnej stojącym na podwójnej kieszeni kablowej. - Ochrona przed porażeniem - samoczynne wyłączenie zasilania w układzie TN-C. - Moc przyłączeniowa 180 kw. - Spadek napięcia 2,82 % Zakres prac do wykonania wraz z opisem. - Z wolnego pola nr 5 stacji transformatorowej OS-1 zostaje wyprowadzony przyłącz kablowy nn o parametrach zawartych w rozdziale i prowadzony trasą zgodnie z rysunkami nr 2 i 3. W obrębie stacji kabel przyłącza przeprowadzić należy kanałem kablowym w stronę północnej elewacji stacji. W ziemi ze względu na kolizje z pozostałym uzbrojeniem terenu, na całej długości w stronę kanału 3

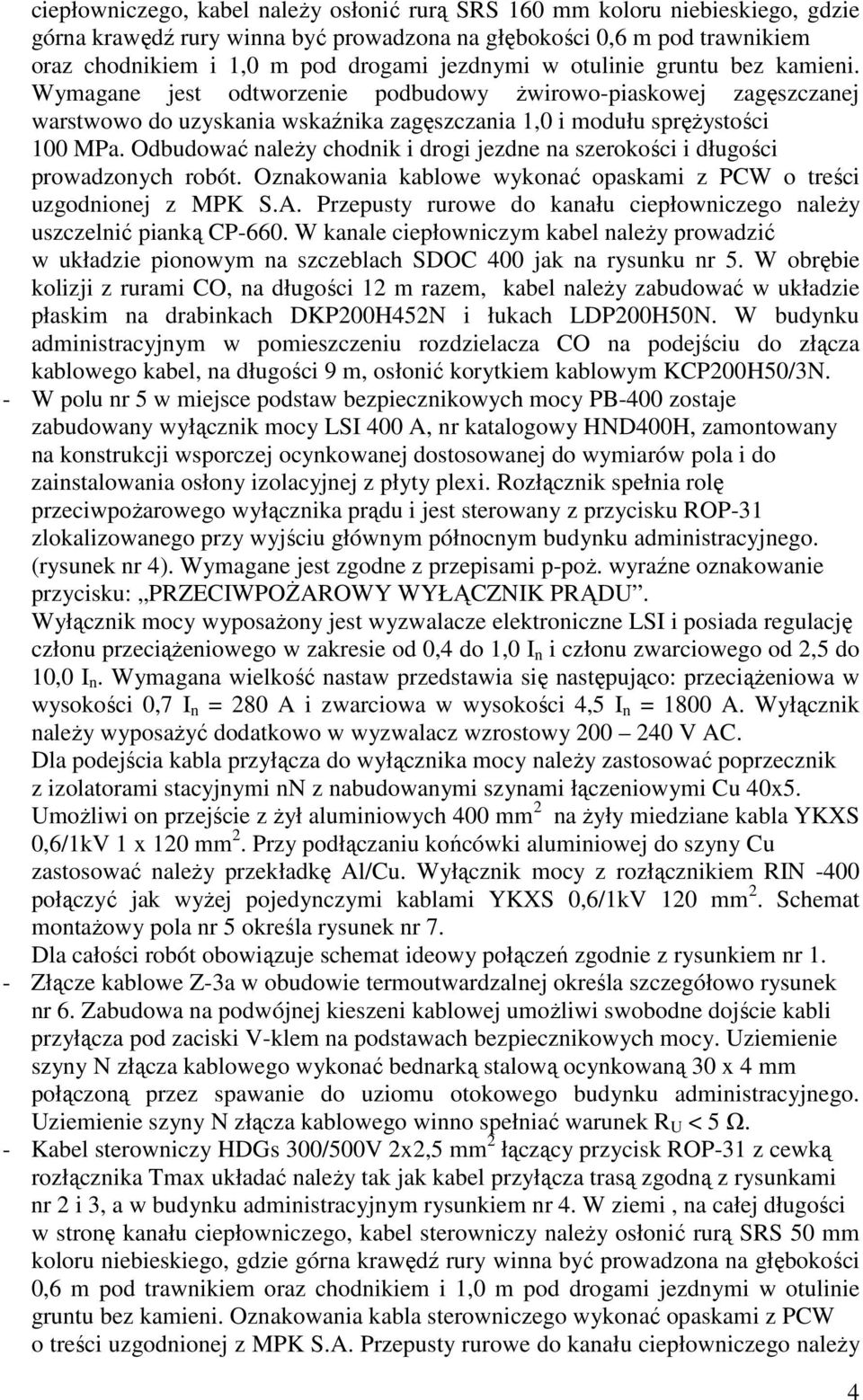

4 ciepłowniczego, kabel należy osłonić rurą SRS 160 mm koloru niebieskiego, gdzie górna krawędź rury winna być prowadzona na głębokości 0,6 m pod trawnikiem oraz chodnikiem i 1,0 m pod drogami jezdnymi w otulinie gruntu bez kamieni. Wymagane jest odtworzenie podbudowy żwirowo-piaskowej zagęszczanej warstwowo do uzyskania wskaźnika zagęszczania 1,0 i modułu sprężystości 100 MPa. Odbudować należy chodnik i drogi jezdne na szerokości i długości prowadzonych robót. Oznakowania kablowe wykonać opaskami z PCW o treści uzgodnionej z MPK S.A. Przepusty rurowe do kanału ciepłowniczego należy uszczelnić pianką CP-660. W kanale ciepłowniczym kabel należy prowadzić w układzie pionowym na szczeblach SDOC 400 jak na rysunku nr 5. W obrębie kolizji z rurami CO, na długości 12 m razem, kabel należy zabudować w układzie płaskim na drabinkach DKP200H452N i łukach LDP200H50N. W budynku administracyjnym w pomieszczeniu rozdzielacza CO na podejściu do złącza kablowego kabel, na długości 9 m, osłonić korytkiem kablowym KCP200H50/3N. - W polu nr 5 w miejsce podstaw bezpiecznikowych mocy PB-400 zostaje zabudowany wyłącznik mocy LSI 400 A, nr katalogowy HND400H, zamontowany na konstrukcji wsporczej ocynkowanej dostosowanej do wymiarów pola i do zainstalowania osłony izolacyjnej z płyty plexi. Rozłącznik spełnia rolę przeciwpożarowego wyłącznika prądu i jest sterowany z przycisku ROP-31 zlokalizowanego przy wyjściu głównym północnym budynku administracyjnego. (rysunek nr 4). Wymagane jest zgodne z przepisami p-poż. wyraźne oznakowanie przycisku: PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU. Wyłącznik mocy wyposażony jest wyzwalacze elektroniczne LSI i posiada regulację członu przeciążeniowego w zakresie od 0,4 do 1,0 I n i członu zwarciowego od 2,5 do 10,0 I n. Wymagana wielkość nastaw przedstawia się następująco: przeciążeniowa w wysokości 0,7 I n = 280 A i zwarciowa w wysokości 4,5 I n = 1800 A. Wyłącznik należy wyposażyć dodatkowo w wyzwalacz wzrostowy V AC. Dla podejścia kabla przyłącza do wyłącznika mocy należy zastosować poprzecznik z izolatorami stacyjnymi nn z nabudowanymi szynami łączeniowymi Cu 40x5. Umożliwi on przejście z żył aluminiowych 400 mm 2 na żyły miedziane kabla YKXS 0,6/1kV 1 x 120 mm 2. Przy podłączaniu końcówki aluminiowej do szyny Cu zastosować należy przekładkę Al/Cu. Wyłącznik mocy z rozłącznikiem RIN -400 połączyć jak wyżej pojedynczymi kablami YKXS 0,6/1kV 120 mm 2. Schemat montażowy pola nr 5 określa rysunek nr 7. Dla całości robót obowiązuje schemat ideowy połączeń zgodnie z rysunkiem nr 1. - Złącze kablowe Z-3a w obudowie termoutwardzalnej określa szczegółowo rysunek nr 6. Zabudowa na podwójnej kieszeni kablowej umożliwi swobodne dojście kabli przyłącza pod zaciski V-klem na podstawach bezpiecznikowych mocy. Uziemienie szyny N złącza kablowego wykonać bednarką stalową ocynkowaną 30 x 4 mm połączoną przez spawanie do uziomu otokowego budynku administracyjnego. Uziemienie szyny N złącza kablowego winno spełniać warunek R U < 5 Ω. - Kabel sterowniczy HDGs 300/500V 2x2,5 mm 2 łączący przycisk ROP-31 z cewką rozłącznika Tmax układać należy tak jak kabel przyłącza trasą zgodną z rysunkami nr 2 i 3, a w budynku administracyjnym rysunkiem nr 4. W ziemi, na całej długości w stronę kanału ciepłowniczego, kabel sterowniczy należy osłonić rurą SRS 50 mm koloru niebieskiego, gdzie górna krawędź rury winna być prowadzona na głębokości 0,6 m pod trawnikiem oraz chodnikiem i 1,0 m pod drogami jezdnymi w otulinie gruntu bez kamieni. Oznakowania kabla sterowniczego wykonać opaskami z PCW o treści uzgodnionej z MPK S.A. Przepusty rurowe do kanału ciepłowniczego należy 4

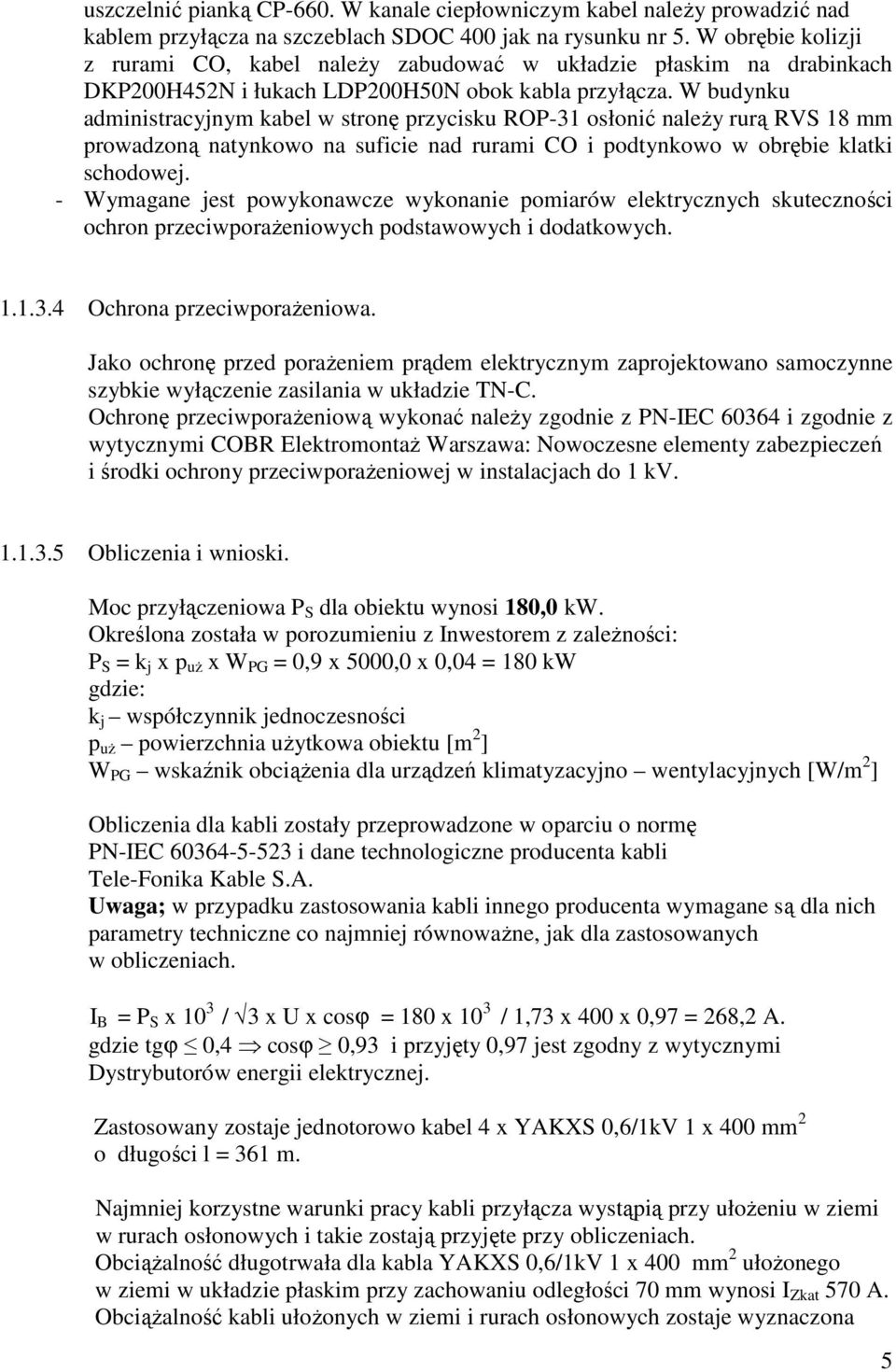

5 uszczelnić pianką CP-660. W kanale ciepłowniczym kabel należy prowadzić nad kablem przyłącza na szczeblach SDOC 400 jak na rysunku nr 5. W obrębie kolizji z rurami CO, kabel należy zabudować w układzie płaskim na drabinkach DKP200H452N i łukach LDP200H50N obok kabla przyłącza. W budynku administracyjnym kabel w stronę przycisku ROP-31 osłonić należy rurą RVS 18 mm prowadzoną natynkowo na suficie nad rurami CO i podtynkowo w obrębie klatki schodowej. - Wymagane jest powykonawcze wykonanie pomiarów elektrycznych skuteczności ochron przeciwporażeniowych podstawowych i dodatkowych Ochrona przeciwporażeniowa. Jako ochronę przed porażeniem prądem elektrycznym zaprojektowano samoczynne szybkie wyłączenie zasilania w układzie TN-C. Ochronę przeciwporażeniową wykonać należy zgodnie z PN-IEC i zgodnie z wytycznymi COBR Elektromontaż Warszawa: Nowoczesne elementy zabezpieczeń i środki ochrony przeciwporażeniowej w instalacjach do 1 kv Obliczenia i wnioski. Moc przyłączeniowa P S dla obiektu wynosi 180,0 kw. Określona została w porozumieniu z Inwestorem z zależności: P S = k j x p uż x W PG = 0,9 x 5000,0 x 0,04 = 180 kw gdzie: k j współczynnik jednoczesności p uż powierzchnia użytkowa obiektu [m 2 ] W PG wskaźnik obciążenia dla urządzeń klimatyzacyjno wentylacyjnych [W/m 2 ] Obliczenia dla kabli zostały przeprowadzone w oparciu o normę PN-IEC i dane technologiczne producenta kabli Tele-Fonika Kable S.A. Uwaga; w przypadku zastosowania kabli innego producenta wymagane są dla nich parametry techniczne co najmniej równoważne, jak dla zastosowanych w obliczeniach. I B = P S x 10 3 / 3 x U x cosϕ = 180 x 10 3 / 1,73 x 400 x 0,97 = 268,2 A. gdzie tgϕ 0,4 cosϕ 0,93 i przyjęty 0,97 jest zgodny z wytycznymi Dystrybutorów energii elektrycznej. Zastosowany zostaje jednotorowo kabel 4 x YAKXS 0,6/1kV 1 x 400 mm 2 o długości l = 361 m. Najmniej korzystne warunki pracy kabli przyłącza wystąpią przy ułożeniu w ziemi w rurach osłonowych i takie zostają przyjęte przy obliczeniach. Obciążalność długotrwała dla kabla YAKXS 0,6/1kV 1 x 400 mm 2 ułożonego w ziemi w układzie płaskim przy zachowaniu odległości 70 mm wynosi I Zkat 570 A. Obciążalność kabli ułożonych w ziemi i rurach osłonowych zostaje wyznaczona 5

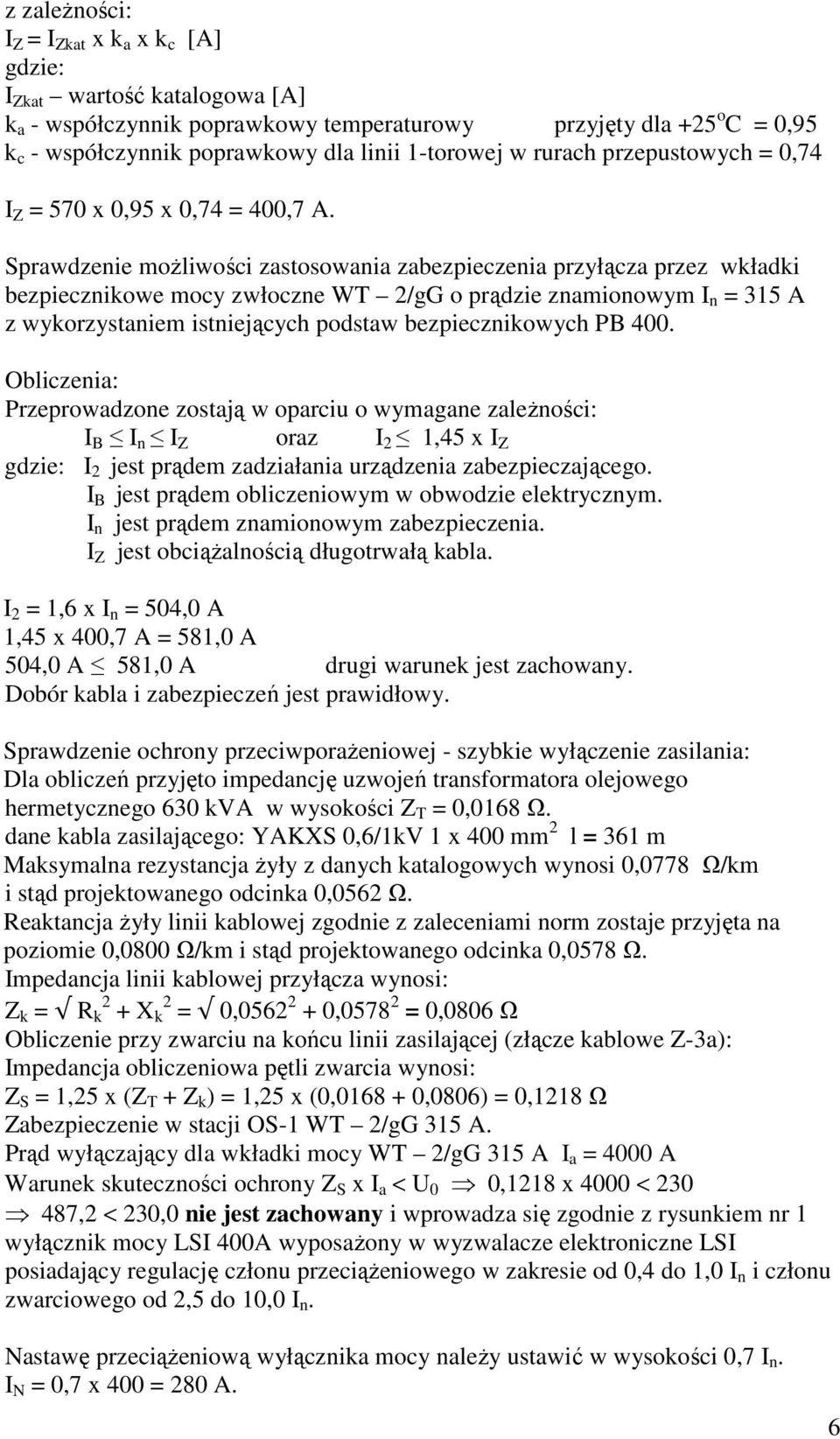

6 z zależności: I Z = I Zkat x k a x k c [A] gdzie: I Zkat wartość katalogowa [A] k a - współczynnik poprawkowy temperaturowy przyjęty dla +25 o C = 0,95 k c - współczynnik poprawkowy dla linii 1-torowej w rurach przepustowych = 0,74 I Z = 570 x 0,95 x 0,74 = 400,7 A. Sprawdzenie możliwości zastosowania zabezpieczenia przyłącza przez wkładki bezpiecznikowe mocy zwłoczne WT 2/gG o prądzie znamionowym I n = 315 A z wykorzystaniem istniejących podstaw bezpiecznikowych PB 400. Obliczenia: Przeprowadzone zostają w oparciu o wymagane zależności: I B I n I Z oraz I 2 1,45 x I Z gdzie: I 2 jest prądem zadziałania urządzenia zabezpieczającego. I B jest prądem obliczeniowym w obwodzie elektrycznym. I n jest prądem znamionowym zabezpieczenia. I Z jest obciążalnością długotrwałą kabla. I 2 = 1,6 x I n = 504,0 A 1,45 x 400,7 A = 581,0 A 504,0 A 581,0 A drugi warunek jest zachowany. Dobór kabla i zabezpieczeń jest prawidłowy. Sprawdzenie ochrony przeciwporażeniowej - szybkie wyłączenie zasilania: Dla obliczeń przyjęto impedancję uzwojeń transformatora olejowego hermetycznego 630 kva w wysokości Z T = 0,0168 Ω. dane kabla zasilającego: YAKXS 0,6/1kV 1 x 400 mm 2 l = 361 m Maksymalna rezystancja żyły z danych katalogowych wynosi 0,0778 Ω/km i stąd projektowanego odcinka 0,0562 Ω. Reaktancja żyły linii kablowej zgodnie z zaleceniami norm zostaje przyjęta na poziomie 0,0800 Ω/km i stąd projektowanego odcinka 0,0578 Ω. Impedancja linii kablowej przyłącza wynosi: Z k = R 2 k + X 2 k = 0, , = 0,0806 Ω Obliczenie przy zwarciu na końcu linii zasilającej (złącze kablowe Z-3a): Impedancja obliczeniowa pętli zwarcia wynosi: Z S = 1,25 x (Z T + Z k ) = 1,25 x (0, ,0806) = 0,1218 Ω Zabezpieczenie w stacji OS-1 WT 2/gG 315 A. Prąd wyłączający dla wkładki mocy WT 2/gG 315 A I a = 4000 A Warunek skuteczności ochrony Z S x I a < U 0 0,1218 x 4000 < ,2 < 230,0 nie jest zachowany i wprowadza się zgodnie z rysunkiem nr 1 wyłącznik mocy LSI 400A wyposażony w wyzwalacze elektroniczne LSI posiadający regulację członu przeciążeniowego w zakresie od 0,4 do 1,0 I n i członu zwarciowego od 2,5 do 10,0 I n. Nastawę przeciążeniową wyłącznika mocy należy ustawić w wysokości 0,7 I n. I N = 0,7 x 400 = 280 A. 6

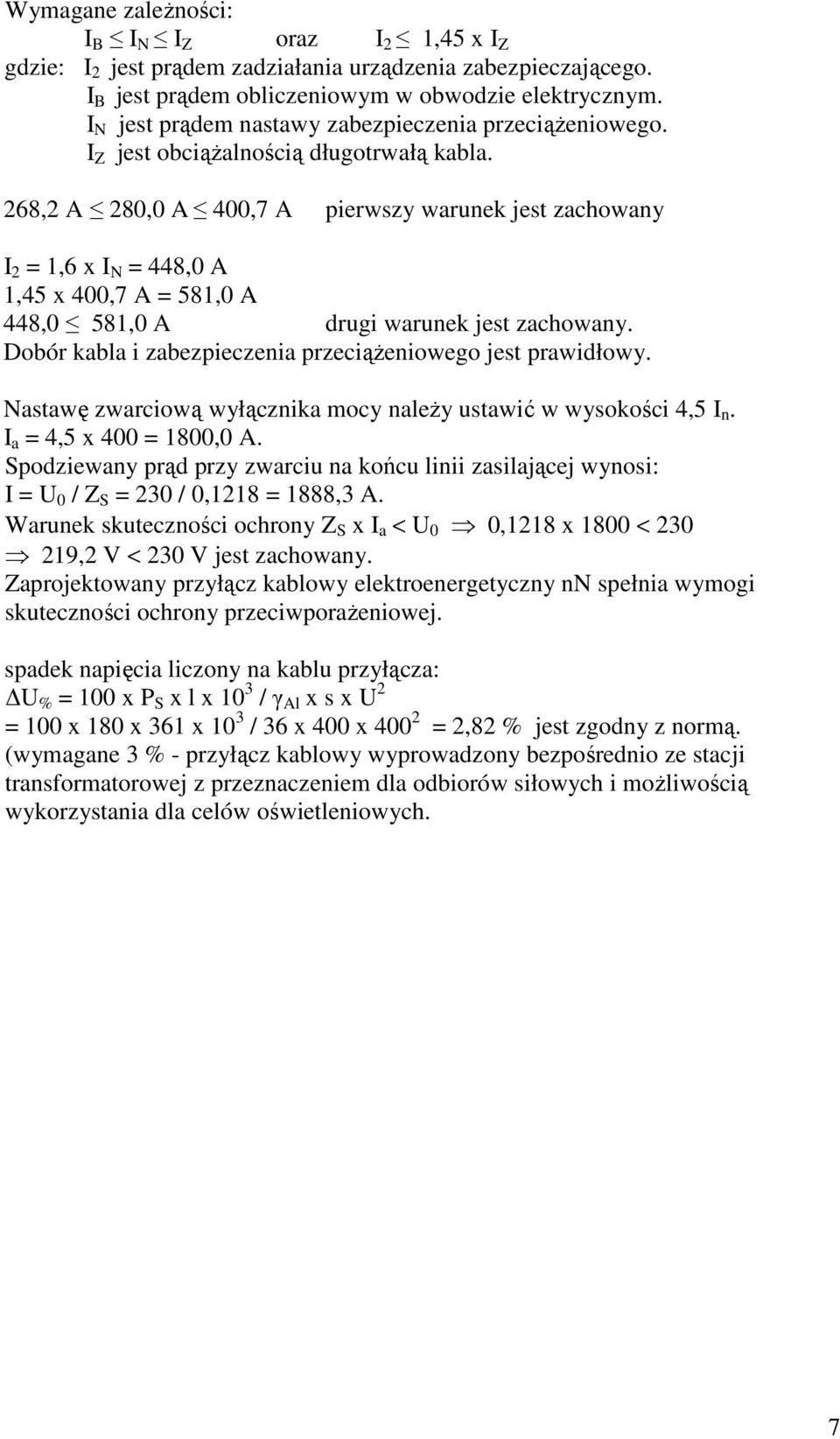

7 Wymagane zależności: I B I N I Z oraz I 2 1,45 x I Z gdzie: I 2 jest prądem zadziałania urządzenia zabezpieczającego. I B jest prądem obliczeniowym w obwodzie elektrycznym. I N jest prądem nastawy zabezpieczenia przeciążeniowego. I Z jest obciążalnością długotrwałą kabla. 268,2 A 280,0 A 400,7 A pierwszy warunek jest zachowany I 2 = 1,6 x I N = 448,0 A 1,45 x 400,7 A = 581,0 A 448,0 581,0 A drugi warunek jest zachowany. Dobór kabla i zabezpieczenia przeciążeniowego jest prawidłowy. Nastawę zwarciową wyłącznika mocy należy ustawić w wysokości 4,5 I n. I a = 4,5 x 400 = 1800,0 A. Spodziewany prąd przy zwarciu na końcu linii zasilającej wynosi: I = U 0 / Z S = 230 / 0,1218 = 1888,3 A. Warunek skuteczności ochrony Z S x I a < U 0 0,1218 x 1800 < ,2 V < 230 V jest zachowany. Zaprojektowany przyłącz kablowy elektroenergetyczny nn spełnia wymogi skuteczności ochrony przeciwporażeniowej. spadek napięcia liczony na kablu przyłącza: U % = 100 x P S x l x 10 3 / γ Al x s x U 2 = 100 x 180 x 361 x 10 3 / 36 x 400 x = 2,82 % jest zgodny z normą. (wymagane 3 % - przyłącz kablowy wyprowadzony bezpośrednio ze stacji transformatorowej z przeznaczeniem dla odbiorów siłowych i możliwością wykorzystania dla celów oświetleniowych. 7

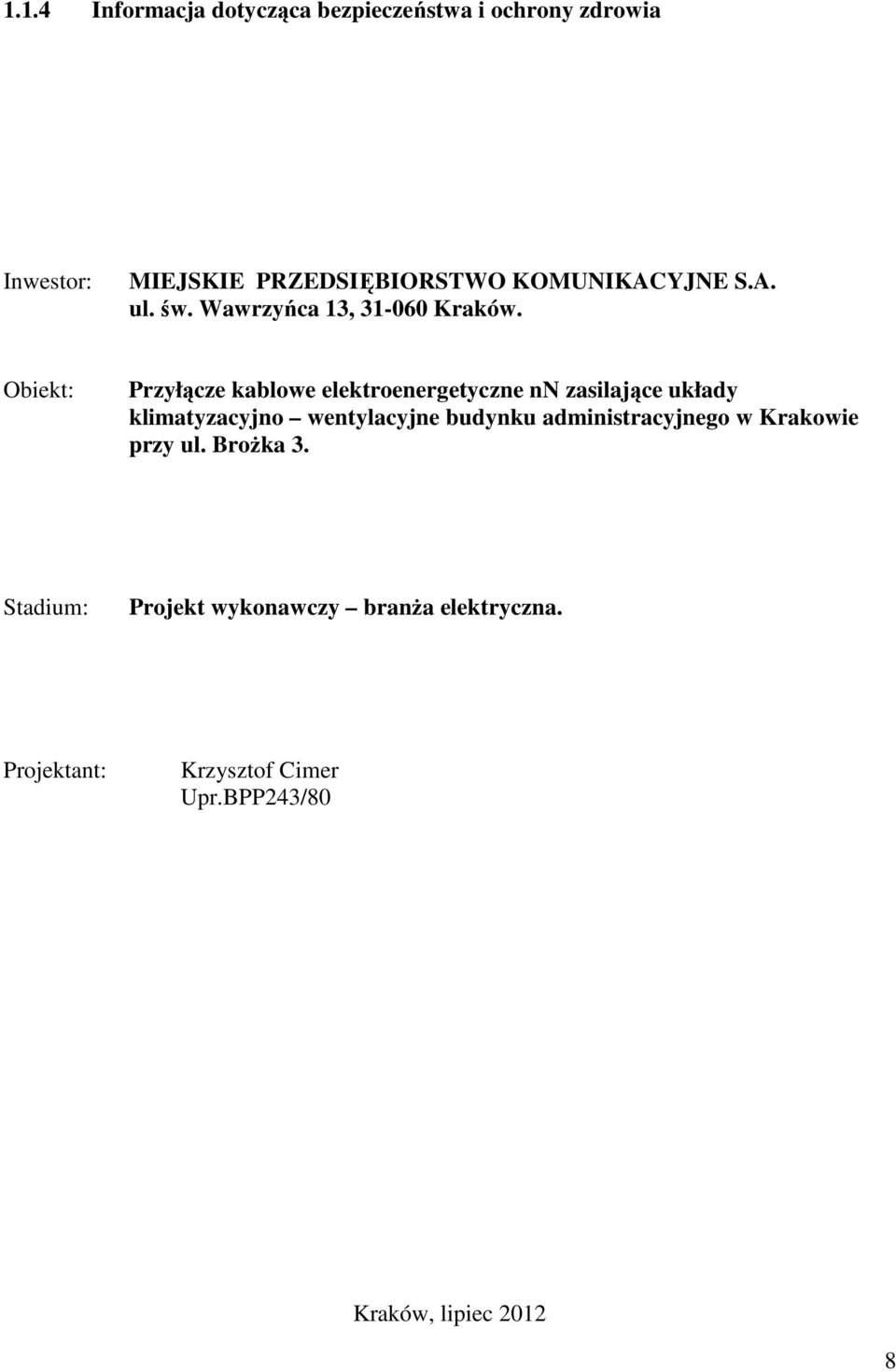

8 1.1.4 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Inwestor: MIEJSKIE PRZEDSIĘBIORSTWO KOMUNIKACYJNE S.A. ul. św. Wawrzyńca 13, Kraków. Obiekt: Przyłącze kablowe elektroenergetyczne nn zasilające układy klimatyzacyjno wentylacyjne budynku administracyjnego w Krakowie przy ul. Brożka 3. Stadium: Projekt wykonawczy branża elektryczna. Projektant: Krzysztof Cimer Upr.BPP243/80 Kraków, lipiec

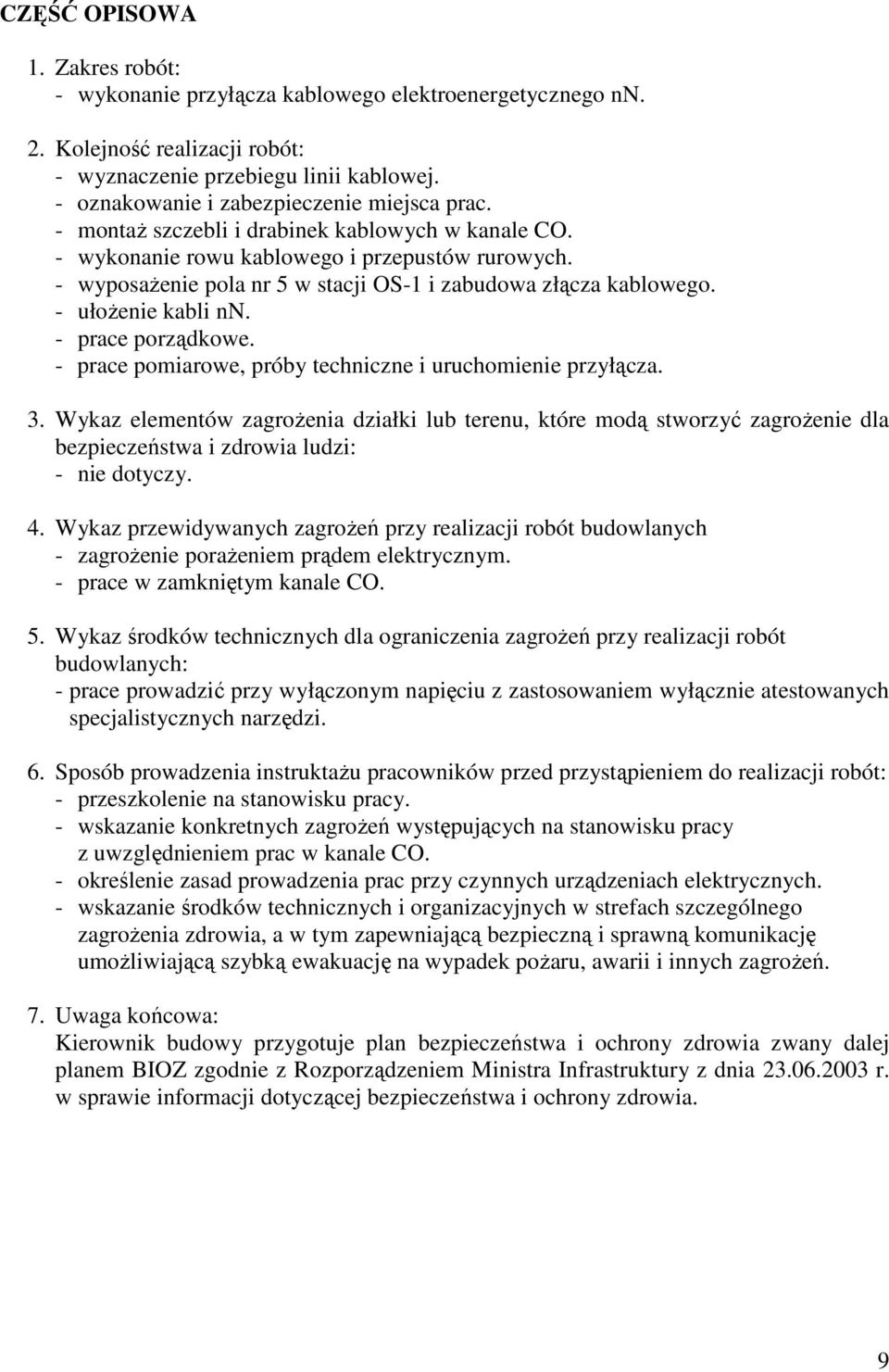

9 CZĘŚĆ OPISOWA 1. Zakres robót: - wykonanie przyłącza kablowego elektroenergetycznego nn. 2. Kolejność realizacji robót: - wyznaczenie przebiegu linii kablowej. - oznakowanie i zabezpieczenie miejsca prac. - montaż szczebli i drabinek kablowych w kanale CO. - wykonanie rowu kablowego i przepustów rurowych. - wyposażenie pola nr 5 w stacji OS-1 i zabudowa złącza kablowego. - ułożenie kabli nn. - prace porządkowe. - prace pomiarowe, próby techniczne i uruchomienie przyłącza. 3. Wykaz elementów zagrożenia działki lub terenu, które modą stworzyć zagrożenie dla bezpieczeństwa i zdrowia ludzi: - nie dotyczy. 4. Wykaz przewidywanych zagrożeń przy realizacji robót budowlanych - zagrożenie porażeniem prądem elektrycznym. - prace w zamkniętym kanale CO. 5. Wykaz środków technicznych dla ograniczenia zagrożeń przy realizacji robót budowlanych: - prace prowadzić przy wyłączonym napięciu z zastosowaniem wyłącznie atestowanych specjalistycznych narzędzi. 6. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót: - przeszkolenie na stanowisku pracy. - wskazanie konkretnych zagrożeń występujących na stanowisku pracy z uwzględnieniem prac w kanale CO. - określenie zasad prowadzenia prac przy czynnych urządzeniach elektrycznych. - wskazanie środków technicznych i organizacyjnych w strefach szczególnego zagrożenia zdrowia, a w tym zapewniającą bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 7. Uwaga końcowa: Kierownik budowy przygotuje plan bezpieczeństwa i ochrony zdrowia zwany dalej planem BIOZ zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia. 9
