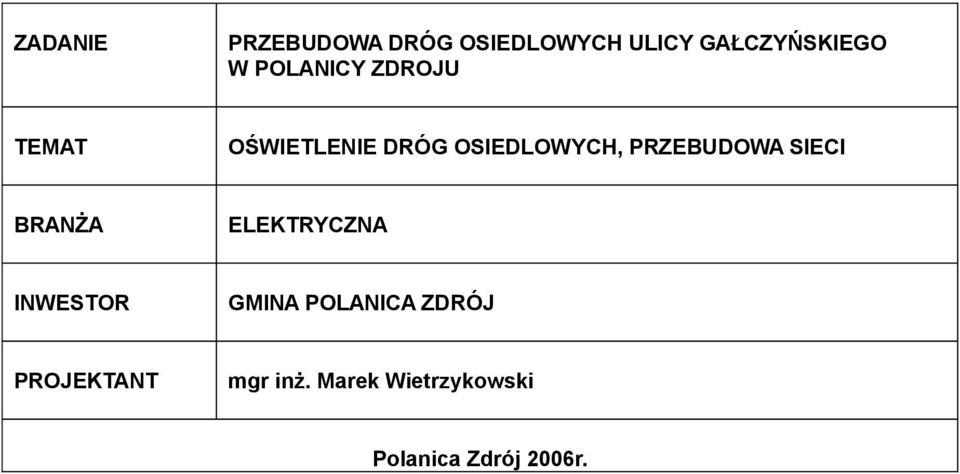

1 ZADANIE PRZEBUDOWA DRÓG OSIEDLOWYCH ULICY GAŁCZYŃSKIEGO W POLANICY ZDROJU TEMAT OŚWIETLENIE DRÓG OSIEDLOWYCH, PRZEBUDOWA SIECI BRANŻA ELEKTRYCZNA INWESTOR GMINA POLANICA ZDRÓJ PROJEKTANT mgr inż. Marek Wietrzykowski Polanica Zdrój 2006r.

PRZEBUDOWA SIECI BRANŻA ELEKTRYCZNA INWESTOR GMINA POLANICA

2 TECZKA ZAWIERA: I. OPIS TECHNICZNY 1. Część ogólna 1.1. Inwestor i użytkownik 1.2. Przedmiot i zakres opracowania 1.3. Podstawa opracowania projektu 1.4. Opis stanu istniejącego 1.5. Założenia wykonania nowego oświetlenia 1.6. Ochrona przeciwporażeniowa 2. Część szczegółowa 2.1. Oświetlenie zewnętrzne 2.2. Sterowanie oświetleniem 2.3. Przeniesienie słupa linii energetycznej 2.4. Przeniesienie słupa linii telekomunikacyjnej 2.5. Warunki wykonania instalacji 3. Obliczenia techniczne 3.1. Dobór przewodów i zabezpieczeń 3.2. Obliczenie spadków napięcia 3.3. Sprawdzenie skuteczności zerowania II. RYSUNKI Rys. 1 Przebudowa dróg gminnych ulicy Gałczyńskiego w Polanicy Zdroju - Oświetlenie uliczne i przebudowa sieci III. ZAŁĄCZNIKI 2

Przeniesienie słupa linii energetycznej 2.4. Przeniesienie słupa linii telekomunikacyjnej 2.5. Warunki wykonania instalacji 3. Obliczenia techniczne 3.1.

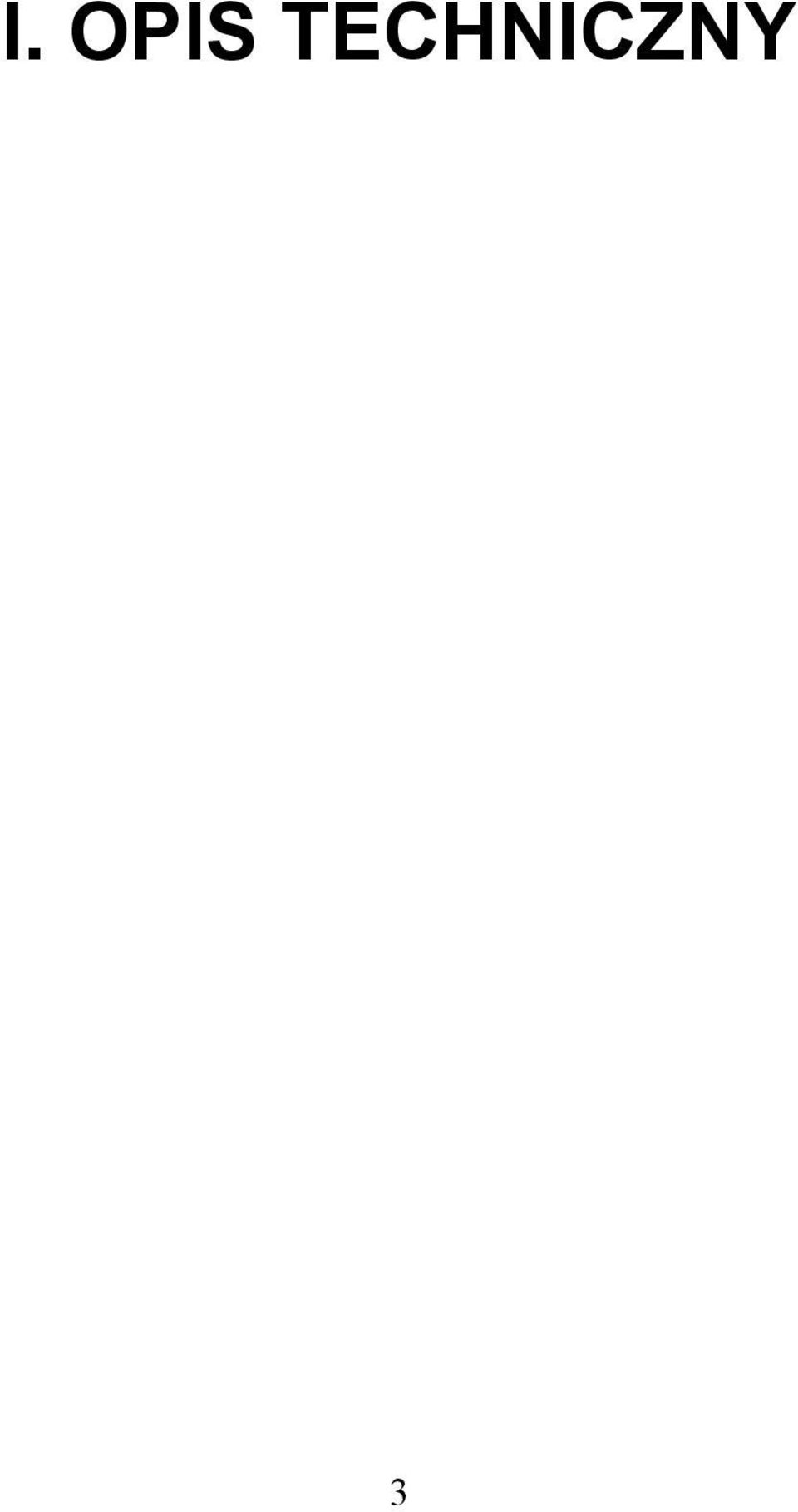

3 I. OPIS TECHNICZNY 3

4 1. CZĘŚĆ OGÓLNA 1.1. Inwestor i użytkownik Inwestorem zadania objętego niniejszym projektem jest Gmina Polanica Zdrój, która będzie również użytkownikiem oświetlenia terenu Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt techniczny oświetlenia dróg osiedlowych ulicy Gałczyńskiego w Polanicy Zdroju. Zakresem opracowania objęte zostały wszystkie roboty elektryczne związane z tymi pracami, a mianowicie: - wykonanie zasilania lamp oświetlenia terenu, - montaż lamp oświetlenia terenu, - wykonanie powiązań zasilania i sterowania lamp z istniejącą siecią, - przeniesienie kolidującego słupa linii napowietrznej, - przeniesienie kolidującego słupa linii telekomunikacyjnej Podstawa opracowania projektu - zlecenie Inwestora, - plan sytuacyjny, - projekt przebiegu dróg osiedlowych, - obowiązujące przepisy, normy i katalogi, - uzgodnienia z inwestorem i przyszłym użytkownikiem Opis stanu istniejącego W chwili obecnej teren objęty projektem jest częściowo oświetlony z istniejących obwodów oświetlenia ulicznego przy zastosowaniu słupów na żerdziach typu ŻN i opraw z rtęciowym źródłem światła. 4

Zakresem opracowania objęte zostały wszystkie roboty elektryczne związane z tymi pracami, a mianowicie: - wykonanie zasilania lamp oświetlenia terenu, - montaż lamp oświetlenia terenu, - wykonanie

5 1.5. Założenia wykonania nowego oświetlenia Oświetlenie terenu projektuje się wykonać w oparciu o słupy stalowe ocynkowane oraz oprawy o mocy 150W z sodowym źródłem światła.. Będą one zasilane z istniejących obwodów oświetlenia miejskiego Ochrona przeciwporażeniowa Instalacja elektryczna ma spełniać wymagania Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. (Dz. U. nr 15 z dnia , poz. 140) System ochrony przed porażeniem musi być wykonany zgodnie z normą PN-IEC/ /2000. W instalacji elektrycznej należy zastosować środki ochrony przed przepięciami zgodnie z normą PN-IEC/ /1999 I PN-91/E

Ochrona przeciwporażeniowa Instalacja elektryczna ma spełniać wymagania Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14.12.1994r. (Dz. U.

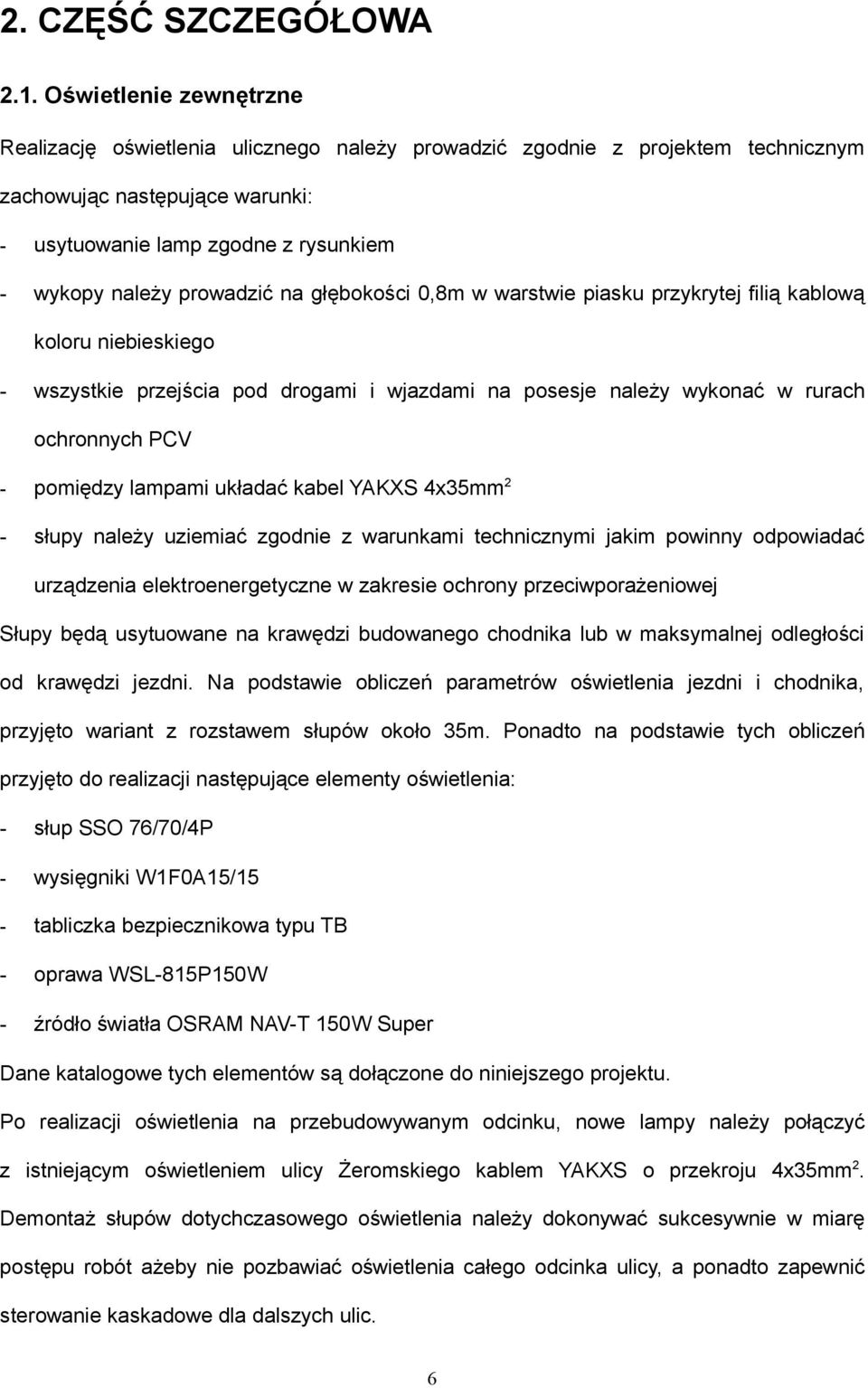

6 2. CZĘŚĆ SZCZEGÓŁOWA 2.1. Oświetlenie zewnętrzne Realizację oświetlenia ulicznego należy prowadzić zgodnie z projektem technicznym zachowując następujące warunki: - usytuowanie lamp zgodne z rysunkiem - wykopy należy prowadzić na głębokości 0,8m w warstwie piasku przykrytej filią kablową koloru niebieskiego - wszystkie przejścia pod drogami i wjazdami na posesje należy wykonać w rurach ochronnych PCV - pomiędzy lampami układać kabel YAKXS 4x35mm 2 - słupy należy uziemiać zgodnie z warunkami technicznymi jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej Słupy będą usytuowane na krawędzi budowanego chodnika lub w maksymalnej odległości od krawędzi jezdni. Na podstawie obliczeń parametrów oświetlenia jezdni i chodnika, przyjęto wariant z rozstawem słupów około 35m. Ponadto na podstawie tych obliczeń przyjęto do realizacji następujące elementy oświetlenia: - słup SSO 76/70/4P - wysięgniki W1F0A15/15 - tabliczka bezpiecznikowa typu TB - oprawa WSL-815P150W - źródło światła OSRAM NAV-T 150W Super Dane katalogowe tych elementów są dołączone do niniejszego projektu. Po realizacji oświetlenia na przebudowywanym odcinku, nowe lampy należy połączyć z istniejącym oświetleniem ulicy Żeromskiego kablem YAKXS o przekroju 4x35mm 2. Demontaż słupów dotychczasowego oświetlenia należy dokonywać sukcesywnie w miarę postępu robót ażeby nie pozbawiać oświetlenia całego odcinka ulicy, a ponadto zapewnić sterowanie kaskadowe dla dalszych ulic. 6

prowadzić na głębokości 0,8m w warstwie piasku przykrytej filią kablową koloru niebieskiego - wszystkie przejścia pod drogami i wjazdami na posesje należy wykonać w rurach ochronnych PCV - pomiędzy

7 Zasilanie lamp będzie się odbywało z istniejącej szafki oświetlenia ulicznego usytuowanej w stacji transformatorowej przy ul. Żeromskiego. Istnieje również możliwość zasilania z odrębnej szafki oświetlenia ulicznego usytuowanej przy słupie nr X-2/5, który będzie przestawiany w trakcie realizacji projektu przebudowy dróg osiedlowych. Rozmieszczenie lamp oraz przebieg kabli i przewodów zasilających powinien być zgodny z rysunkiem stanowiącym integralną część niniejszego opracowania Sterowanie oświetleniem Wszystkie lampy będą sterowane bezpośrednio z szafki sterowania oświetleniem, a każda lampa będzie miała swoje zabezpieczenie oprawy wbudowane w słupie na tabliczce zintegrowanej z zaciskami przyłączeniowymi Przeniesienie słupa linii energetycznej Ponieważ słup linii energetycznej X-2 nr 5 ze stacji transformatorowej R koliduje z projektowanym chodnikiem należy zmienić jego lokalizację. W tym celu należy wymienić istniejący słup na nowy typu RNKb10,5/10, który będzie posadowiony zgodnie z rysunkiem 2.4. Przeniesienie słupa linii telekomunikacyjnej Ponieważ słup linii telekomunikacyjnej koliduje z projektowaną przebudową drogi, należy go przestawić poza pas jezdni drogi gminnej zgodnie z rysunkiem. W tym celu należy wykorzystać istniejący słup. Przed przystąpieniem do prac należy powiadomić Dział Zarządzania Zasobami Sieci w Kłodzku przy ul. Okrzei 8 (tel ), który dokona koordynacji prac Warunki wykonania instalacji Instalacja elektryczna ma spełniać wymagania Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. (Dz. U. nr 15 z dnia , poz. 140) 7

Rozmieszczenie lamp oraz przebieg kabli i przewodów zasilających powinien być zgodny z rysunkiem stanowiącym integralną część niniejszego opracowania. 2.

8 System ochrony przed porażeniem musi być wykonany zgodnie z normą PN-IEC/ /2000. Prace powinna wykonywać firma lub osoba, która posiada odpowiednie uprawnienia do prowadzenia prac w zakresie elektrycznym. 3. OBLICZENIA TECHNICZNE 3.1. Dobór przewodów i zabezpieczeń Dla najdłuższego obwodu oświetlenia ulicznego 8

Prace powinna wykonywać firma lub osoba, która posiada odpowiednie uprawnienia

9 Bilans mocy zainstalowanej - projektowane lampy 160W x 20szt. 3,20 kw Razem: 3,20 W P sz = P i x k i = 3,20 kw x 1,0 = 3,20 kw I sz = P sz = = 5,7 A 1,73 x U x cos ϕ 1,73 x 400 x 0,8 Pomimo niewielkiego obciążenia przyjęto dla obwodu oświetlenia kabel zasilający typu YAKXS o przekroju 4x35mm 2, ze względu na jego długość Obliczenie spadków napięcia Dla najdłuższego obwodu oświetlenia ulicznego długość projektowanego kabla YAKXS 4x 35mm 2-580m U = 100 x P sz x l = 100 x x 580 y x U 2 x s 35 x x 35 U = 0,95% < 3,0% 3.3. Sprawdzenie skuteczności zerowania Dla najdłuższego obwodu oświetlenia ulicznego Dane podstawowe - transformator 20/0,4kV, 250kW R TR = 0,012 Ω, X TR = 0,026Ω - kabel YAKXS 4x35mm 2 długość 580m R K = 0,875 Ω/km, X K = 0,068 Ω/km R K1 = 0,875 Ω/km x 2 x 0,580 km = 1,015 Ω X K1 = 0,068 Ω/km x 2 x 0,580 km = 0,079 Ω R = R TR + R K1 = 0,012 Ω + 1,015 Ω = 0,668 Ω 9

10 X = X TR + X K1 = 0,026 Ω + 0,079 Ω = 0,105Ω Z = R 2 + X 2 = , = 1,03 Ω I ZW = 0,8_x_U_ = 0,8_x_230 = 178A Z 1,03 I W = k x I B = 5 x 20A = 100 A I ZW > I W - zerowanie skuteczne 10

054729 + 0,011025 = 1,03 Ω I ZW = 0,8_x_U_ =

11 II. RYSUNKI do wglądu w siedzibie Urzędu Miejskiego w Polanicy - Zdroju 11
